高壓組合電器配電室是電力系統的核心樞紐，而六氟化硫（SF?）因其優異的絕緣強度和穩定的化學特性在配電室中得到了廣泛運用，它能夠提升配電室內的設備安全性并降低人工維護成本，是保障配電室內高壓設備穩定運行的理想介質。
六氟化硫氣體是什么
六氟化硫氣體（SF6）在常溫常壓下是一種“無色、無味、無臭、無毒、不可燃、性能穩定”的惰性氣體，它的絕緣能力大約是空氣的2.5倍，并且六氟化硫氣體在“電弧高溫作用下”微量分解后的絕大部分分解產物（約99.8%）都能在“電弧熄滅后極短時間內（微秒級）”重新復合成SF6分子，六氟化硫氣體具備穩定的物理特性，有良好的“滅弧和絕緣”性能，被廣泛應用在“高壓電器”領域中，特別是在“高壓斷路器中循環使用”。
然而，在使用六氟化硫的過程中，稍有不慎就會對使用者的安全構成威脅。
六氟化硫的使用風險
六氟化硫（SF6）易在低處積聚，它的氣體密度約為空氣的5倍，是一種典型的窒息劑。大量六氟化硫（SF6）氣體被人吸入后，會長時間滯留在肺部深處“占據肺泡的空間”，即便人再回到正?？諝猸h(huán)境，也會處于持續缺氧狀態，如果沒有正確的應急處理措施，幾分鐘即可出現四肢麻木、意識模糊，甚至窒息死亡現象。
為防范此類風險，國家對該領域制定了嚴格的標準體系。
● 國家能源局發布了 DL/T 1987-2019《六氟化硫氣體泄漏在線監測報警裝置技術條件》
● 國家發改委發布了JB/T 10893-2008《高壓組合電器配電室六氟化硫環境監測系統》
● 國家標準化管理委員會發布了 GB/T 8905-2012《六氟化硫氣體電氣設備中氣體管理和檢測導則》
文件中特別規定
01裝有六氟化硫設備的配電裝置室必須保證六氟化硫氣體濃度小于1000ppm，空氣中氧含量應大于18%，除須裝設強力通風裝置外，必須安裝能報警的氧量?jī)x和六氟化硫氣體濃度檢測報警儀等。
02氣體報警控制主機放在門口位置，實時顯示配電室內六氟化硫及氧氣濃度，當SF6高于設定值或氧氣濃度低于設定值時報警主機觸發報警，啟動聲光報警，并聯動風機等排風系統。

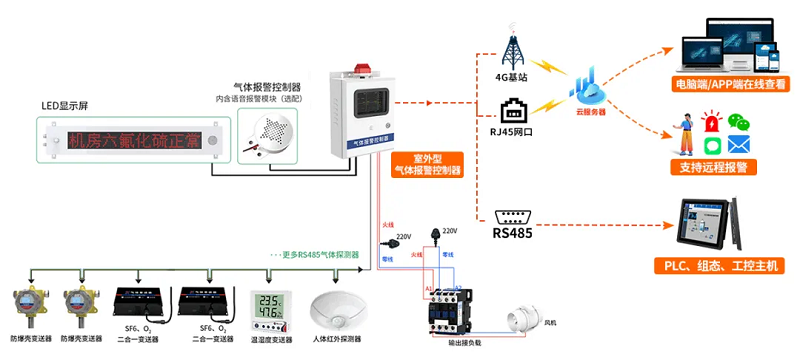

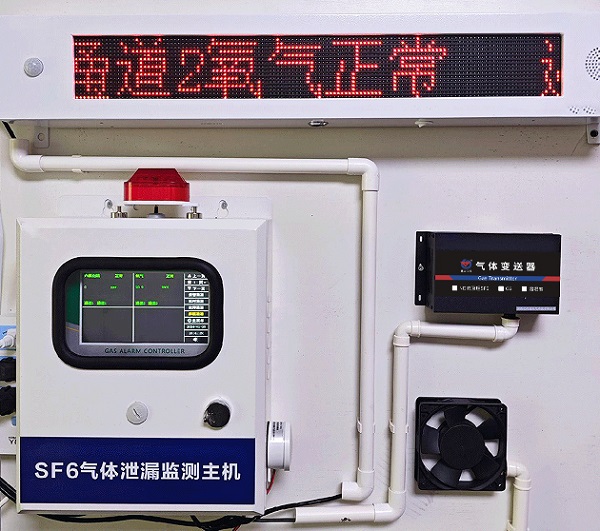

山東仁科依據相關標準推出了六氟化硫環境監測系統。該系統由六氟化硫氧氣溫濕度變送器、氣體報警控制器、LED顯示屏、聲光語音報警器、人體紅外探測器、環境監控云平臺等部分組成，可高效智能監測配電室內相關要素。
六氟化硫環境監測系統的系統架構、告警機制與控制邏輯等均符合相關標準規范，可以為安全生產提供全面保障。
在整個六氟化硫環境監測系統中，六氟化硫氧氣溫濕度變送器是實現精準監測、有效預警的核心基礎——所有后續的報警觸發、設備聯動、云端管控等功能都依賴于它所采集的原始數據支撐。

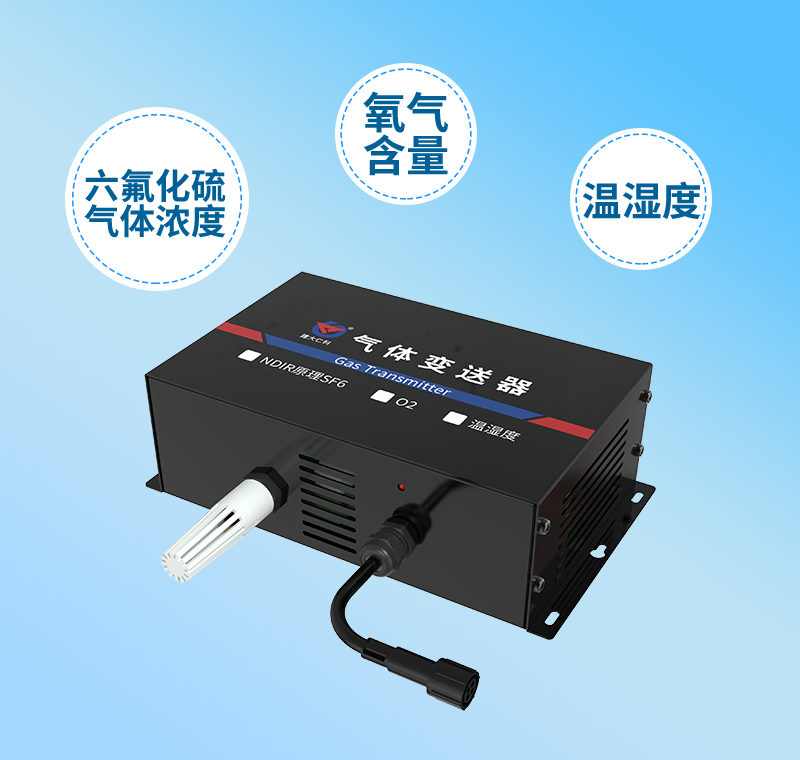

六氟化硫氧氣溫濕度變送器

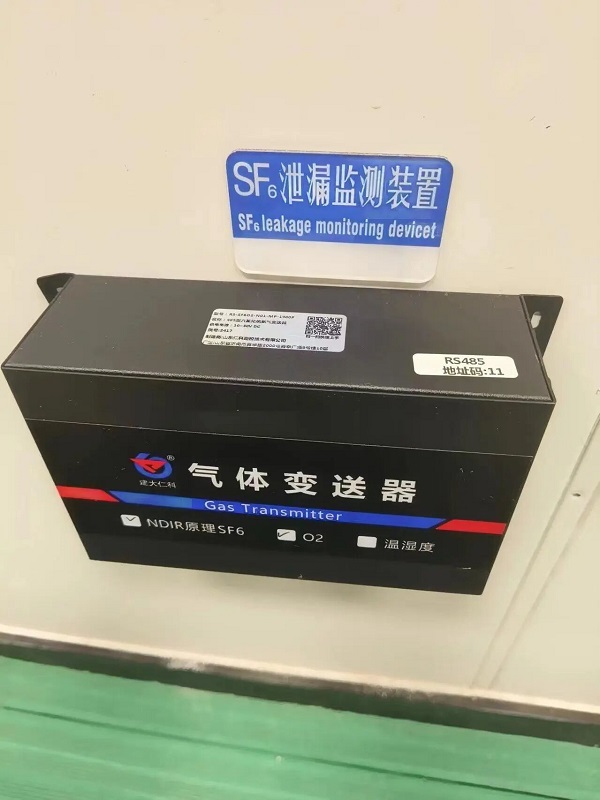

六氟化硫氧氣溫濕度變送器具有高度集成、一機多用的特點，可對環境中的六氟化硫濃度、氧氣濃度、溫度及濕度進行實時測量與集中反饋，不僅優化了系統結構，更便于綜合判斷環境狀況，還提升了監測效率，有效降低后期維護成本。
六氟化硫氧氣溫濕度變送器還采用NDIR原理進行六氟化硫氣體檢測，并搭載了高品質紅外光源，經過多段標準氣體標定，具有發射穩定、壽命持久、測量精準的優勢。
六氟化硫環境監測系統有什么功能
六氟化硫環境監測系統憑借全面的功能覆蓋，從實時監測到遠程管控形成了完整防護鏈，能全方位守護環境安全與設備穩定運行。
支持實時監測

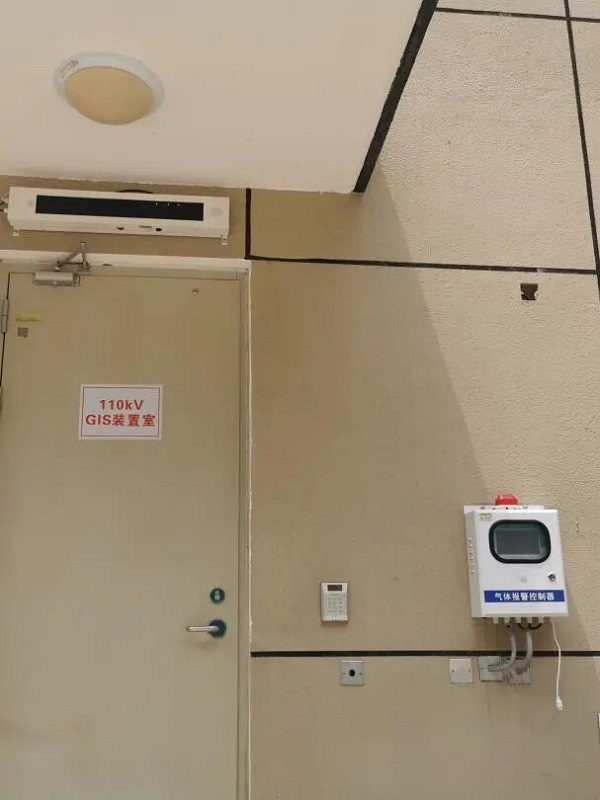

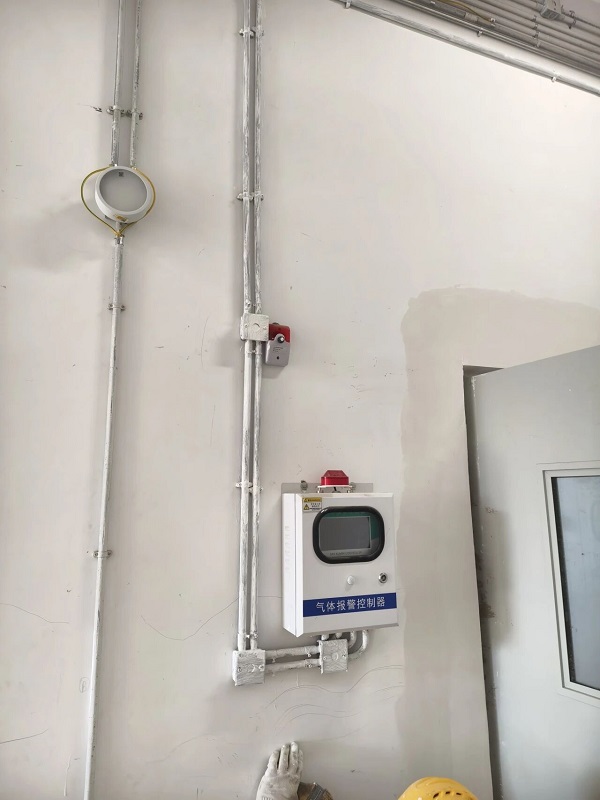

六氟化硫環境監測系統中的氣體報警控制器具備防雨雪的設計，無需額外搭建防護設施即可將設備直接安裝在配電室的入口處，用戶在門口能實時查看室內監測情況，實現系統的實時監測功能。

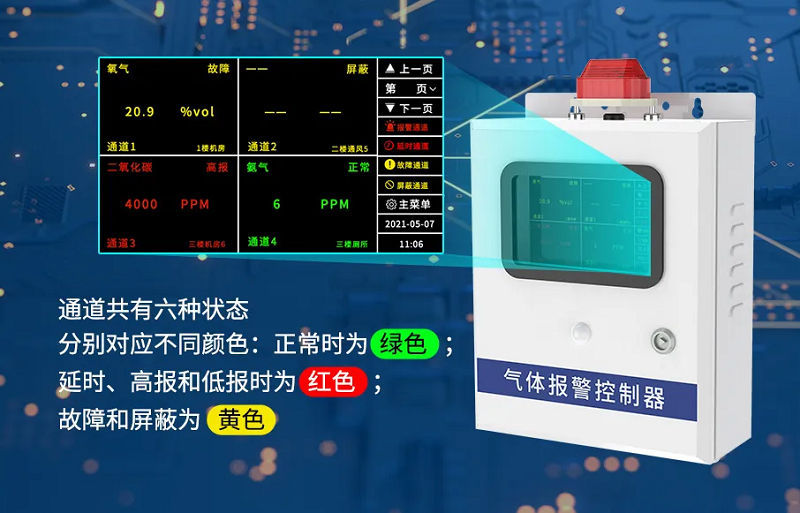

氣體報警控制器配備豐富下行通信接口，可同時采集1-32臺分散部署的傳感器數據，采集到的數據會通過設備自帶的觸摸屏進行實時輪巡顯示，用戶可直觀查看各點位的監測數據及狀態（正常、高報、低報、故障、屏蔽、延時），無需手動切換或等待數據匯總，這一功能有效保障了系統實時監測的高效性與便捷性。
支持報警事件記錄

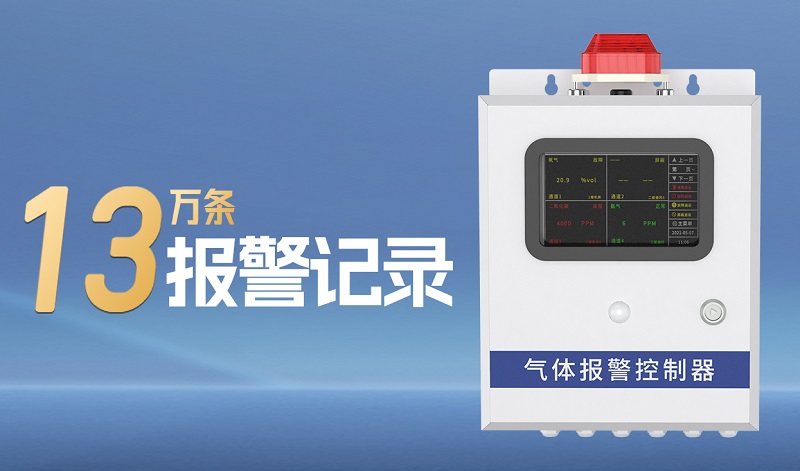

氣體報警控制器具備完善的報警數據記錄功能，可存儲13萬條報警事件記錄，滿足用戶在長期使用過程中的數據留存需求。

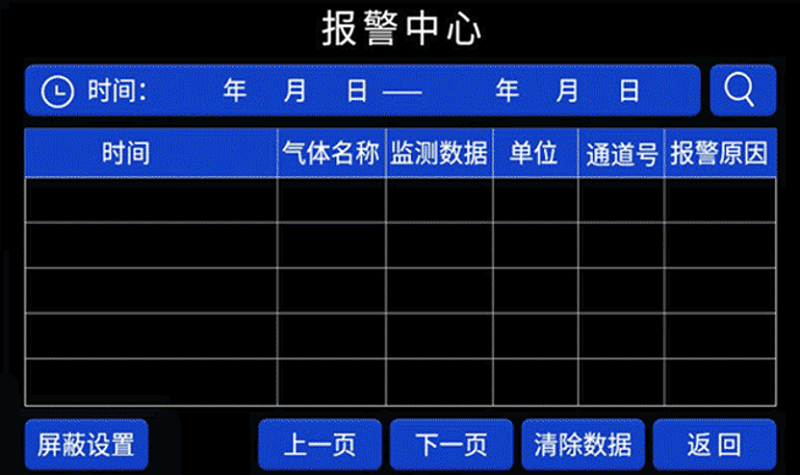

用戶還能夠在設備屏幕上翻頁查詢過往的報警記錄，可快速了解歷史報警情況。當出現測定數據高報、測定數據低報、通信故障、狀態變更這些情況時，設備會自動記錄相關報警數據。記錄的內容包括報警發生的時間、對應的報警通道以及引發報警的原因，所有的報警相關信息都能被完整留存。
支持多種報警方式

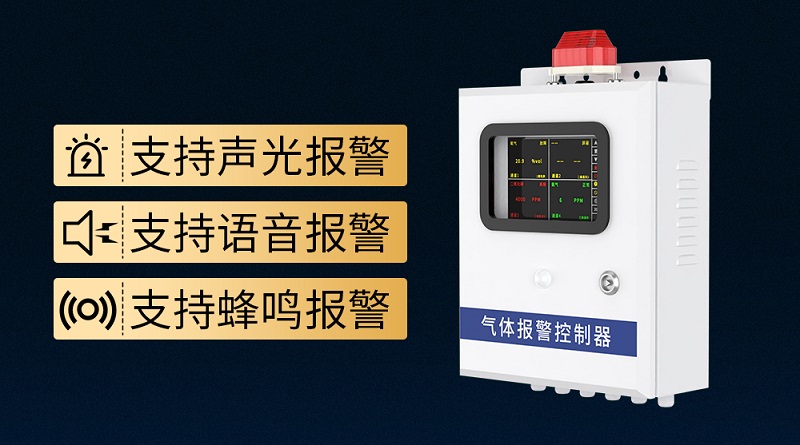

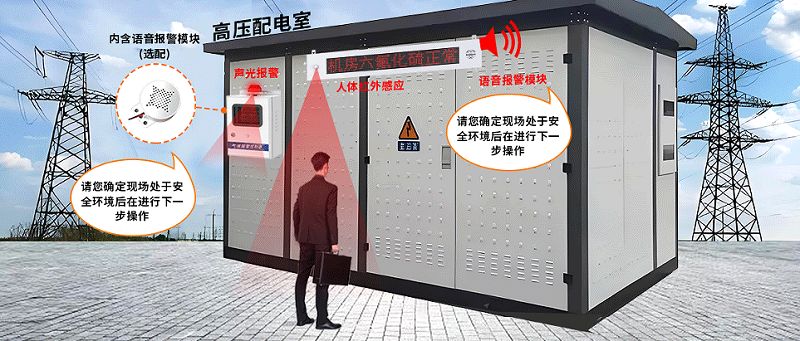

當檢測到室內六氟化硫氣體濃度、氧氣濃度、溫濕度等數據超過所設閾值時，或者有人員接近/進入相關區域時，設備會通過聲光報警/語音報警/聲光語音同時報警的方式及時向現場人員發出警示。如果設備自身出現故障狀態則通過內置的蜂鳴器實現蜂鳴報警，提醒工作人員及時處理設備問題，使控制器可以正常運行。
注：聲光報警器可高分貝報警，距離設備一米處聲級可達70-115dB；語音告警內容可通過藍牙APP自行配置更改，如“請您確定現場處于安全環境后，再進行下一步操作”。
支持控制風機啟停

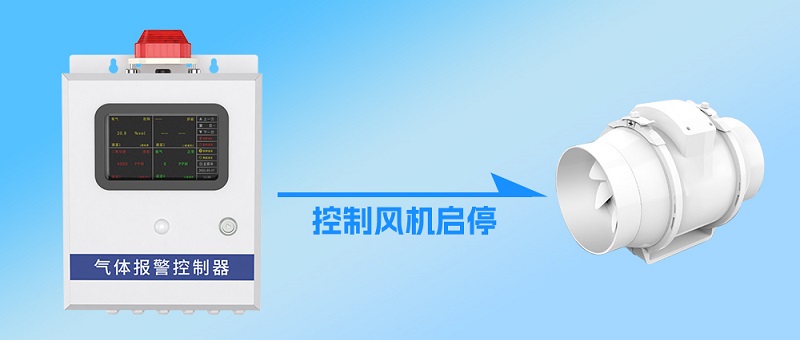

氣體報警控制器可控制風機啟停。當檢測到數據超限或有人員進入相關區域時，設備可自動控制風機啟停；也支持定時啟停風機，滿足特定時間段的使用需求；用戶能通過設備的觸屏手動操作風機啟停，操作便捷直觀；還支持遠程組網控制風機啟停，用戶可在任何地點控制風機。
驅動入戶門LED顯示屏

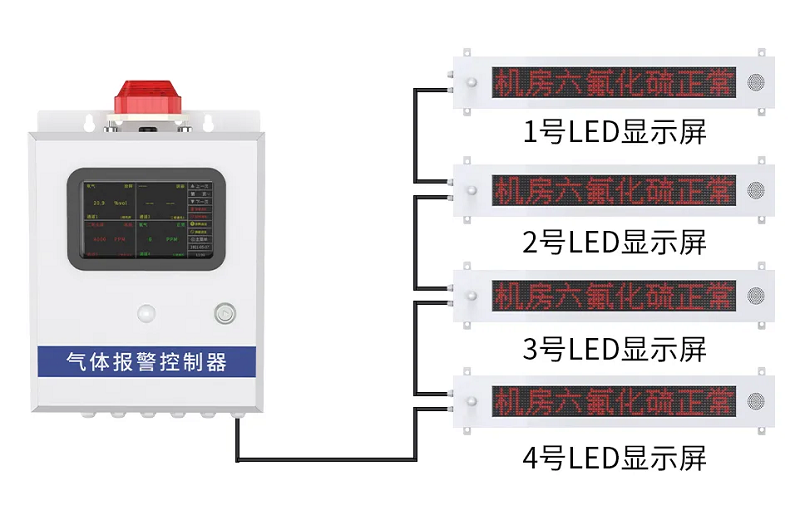

氣體報警控制器能同時接入四組 LED 顯示屏，LED屏可安裝在配電室的多個出入口，用戶無需特意前往特定位置查看監測數據，無論從哪個出入口進入或離開配電室都能第一時間了解到室內關鍵監測數據。

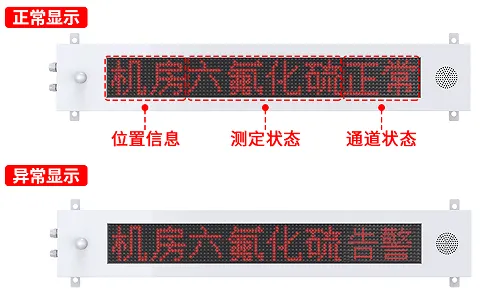

LED顯示屏可實時顯示氣體報警控制器各通道的狀態，每個通道均可獨立設置是否在LED屏上進行現場顯示。顯示邏輯如下：當所有啟用LED顯示屏顯示功能的通道數據全部正常的情況下，LED顯示屏依次輪顯“位置信息+要素+正常”字樣，若是數據異常顯示內容則為“位置信息+要素+告警/故障”。

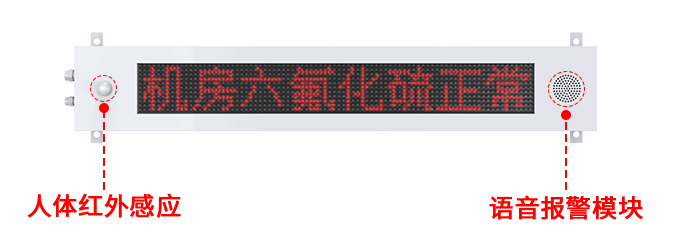

LED顯示屏支持選配紅外感應及語音報警裝置。當感應到周邊人體接近，LED顯示屏的 “語音報警裝置”可自動觸發語音播報。語音告警內容可通過藍牙APP自行配置更改，如“請您確定現場處于安全環境后，再進行下一步操作”。
支持連接環境監控云平臺
六氟化硫環境監測系統通過與環境監控云平臺建立穩定通信，實現監測數據的遠程管理與全方位應用，提升六氟化硫環境監測的智能化與便捷性。
實時監測

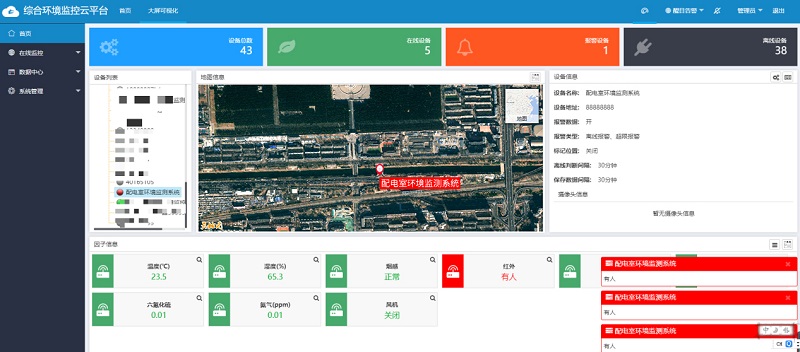

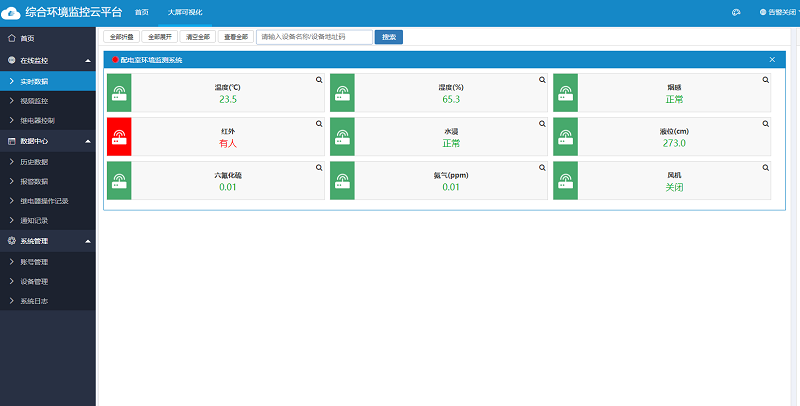

環境監控云平臺可以實現對環境參數的實時數據采集，用戶可以通過電腦或移動設備登錄平臺，隨時查看當前的環境監測數據。
智能控制

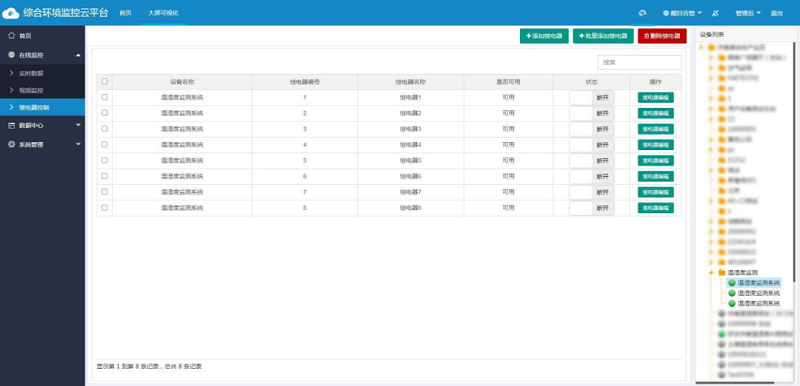

環境監控云平臺支持電腦端、APP端遠程手動/自動/定時控制現場繼電器設備，且繼電器名稱可自定義編輯，比如：配電室內氣體濃度、溫濕度等任一數值超限告警時，自動發送通風命令給風機；每天早上八點和晚上十點定時啟動風機通風一小時等。
智能報警

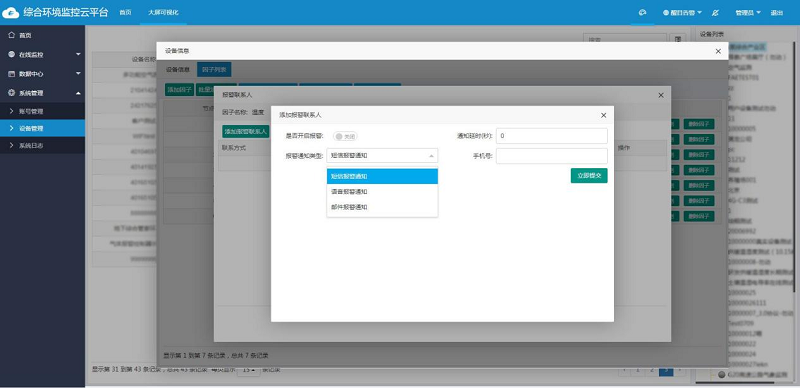

支持短信、郵件、振鈴、微信等遠程報警方式，也支持彈窗報警、節點變紅、聲音等頁面報警方式。用戶可以為各要素設置安全閾值，當配電室中的一個或多個數據超過所設置的安全閾值時，便會觸發報警，提醒用戶及時采取安全措施，防止爆炸、中毒、缺氧等事故的發生，從而保障生命財產安全。

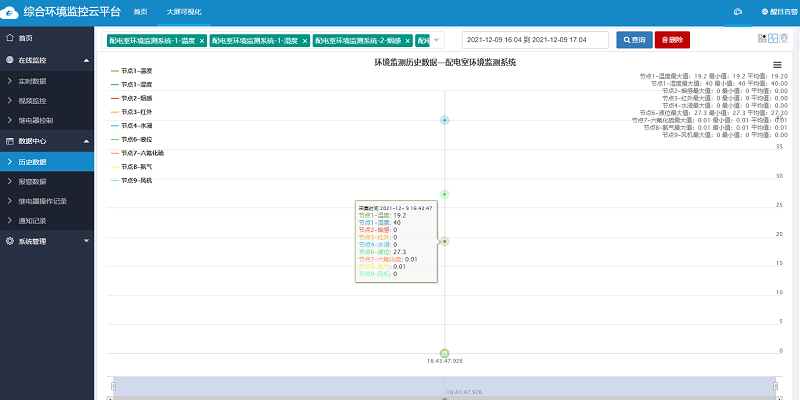

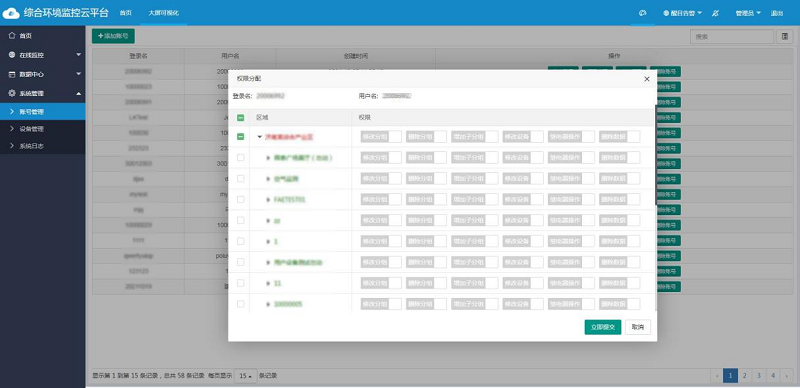

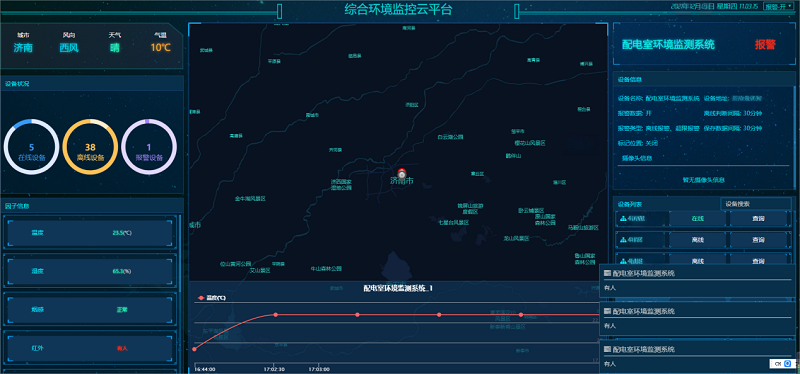

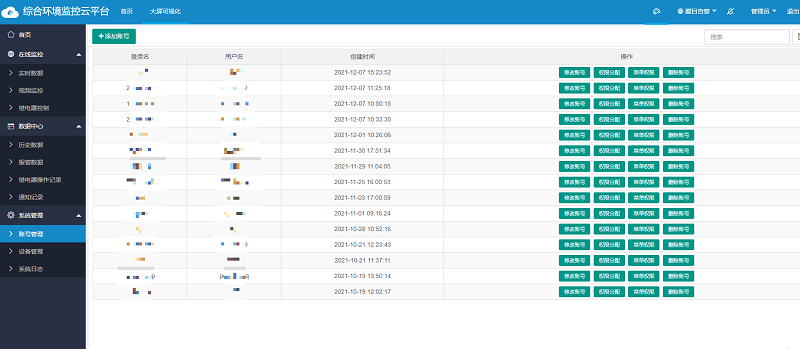

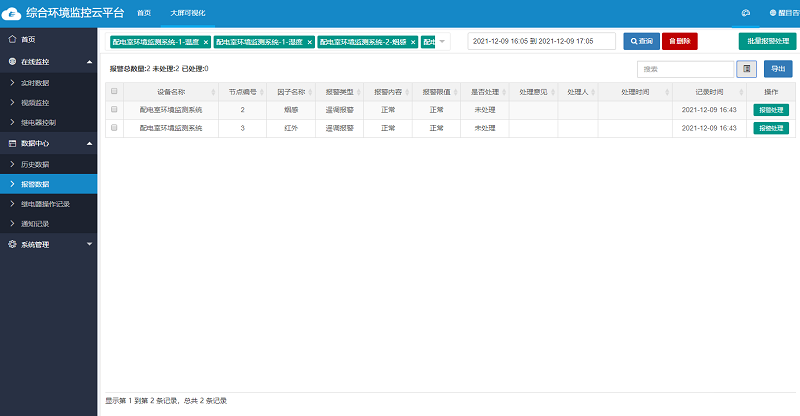

此外，環境監控云平臺集權限控制、歷史數據查詢、智能可視化等功能于一體。平臺不僅可實現數據的云端安全存儲、歷史查詢與多格式導出，還支持多用戶分級權限管理以保障系統安全。其科技美觀的大屏界面能自動輪顯所有監測數據，便于直觀監控，整體實現了監測工作的智能化與高效化。
六氟化硫環境監測系統憑借其卓越性能已在電力、工業等眾多場景中取得了顯著的應用效果，為企業實現智能化安全管理提供了保障。
END
在電力安全日益重要的今天，高壓配電室中六氟化硫的使用既帶來技術優勢，也伴隨著安全與環境風險。山東仁科六氟化硫環境監測系統通過精準監測、智能報警與快速聯動等功能，構建起從現場到云端的全方位防護體系，解決了傳統監控模式信息傳遞不及時、運行成本高、管理低效等問題，為電力系統穩定運行提供了堅實支撐。
