如果把UPS電源比作“心臟”，那蓄電池組就是維持心臟跳動的“核心命脈”——它的運行狀態好不好，直接決定著設備能否安全運轉、業務能否連續不中斷，因此蓄電池監測也成了動環監測里的“重中之重”。但在過去，蓄電池監測可是個“麻煩活”，不僅數據東一塊西一塊湊不齊，運維效率也非常低下。更頭疼的是，一旦出現漏檢、數據錯誤等問題，輕則影響業務，重則引發安全事故、造成不小的經濟損失。

       針對行業痛點，山東仁科在深入實地調研和系統分析客戶需求的基礎上，利用物聯網、大數據、云平臺等技術，自主研發了蓄電池組監測系統。

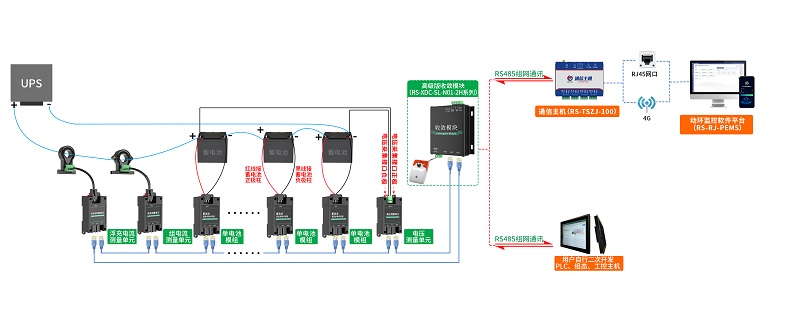

       蓄電池組監測系統架構簡潔、部署方便，主要由監測終端、收斂模塊、監控平臺三部分構成，形成 “采集 - 傳輸 - 管理” 的完整監測體系。監測終端實時采集單電池及整組電池參數，收斂模塊統一匯總處理數據并上傳平臺，平臺實現數據可視化、智能告警、遠程運維等功能，全程閉環保障蓄電池組安全運行。

       蓄電池組監測終端主要由單電池監測模塊、組電壓測量單元、組電流測量單元以及浮充電流測量單元四個部分組成，設備采用雙路環形RS485通信技術，搭配RJ11雙網口設計，通過4芯網線水晶頭手拉手的方式連接后即可便捷接入蓄電池組監測組網系統。

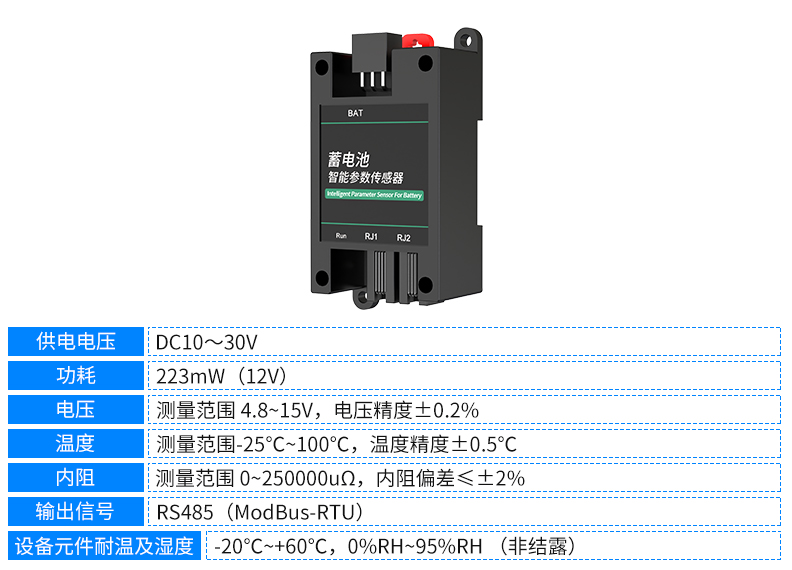

#1單電池監測模塊        單電池監測模塊能夠實時監測單個蓄電池的內阻、電壓和溫度，全面滿足日常監測需求，為蓄電池安全穩定運行提供數據依據。
       單電池監測模塊電壓測量采用U型采樣端子，可直接安裝在電池正負極柱上，連接緊密且抗干擾能力強。電壓測量量程為4.8~15V，精度可達±0.2%。

       溫度監測依靠自帶熱敏電阻來直接采集電池極柱溫度，能夠客觀反映電池內部溫度變化情況。溫度量程-25℃~100℃，精度±0.5℃。

       內阻測量采用注入脈動直流的方式，穩定性與抗干擾性好，可有效排除電池表面氧化層等因素干擾，真實反映電池實際狀態。內阻量程為0~25000mΩ，精度為±2%。

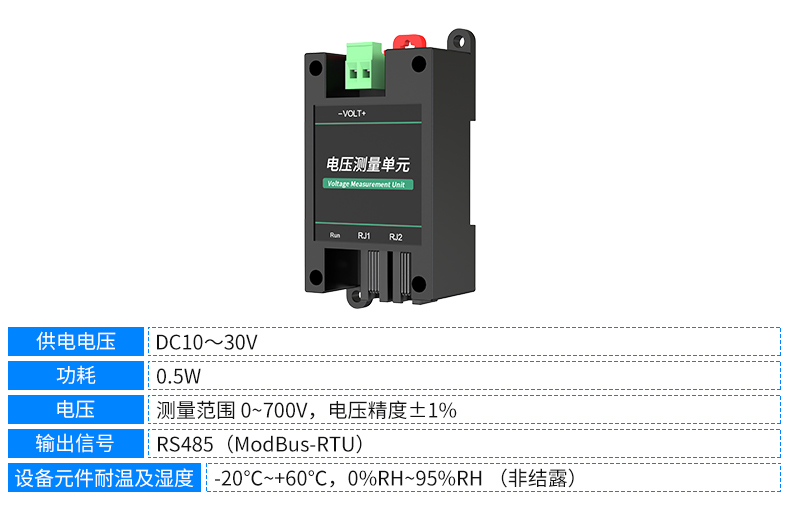

       組電壓測量單元是蓄電池監測系統的核心模塊，主要負責監測每組蓄電池的總電壓，為蓄電池運行狀態評估和故障預警提供關鍵數據支撐。

       組電壓測量單元同樣采用專用U型采樣端子連接蓄電池正負極柱采集總電壓，能有效減少采集誤差，方便用戶及時判斷蓄電池組是否出現欠壓、過壓等異常情況。組電壓的量程為0~700V，測量精度為±1%。

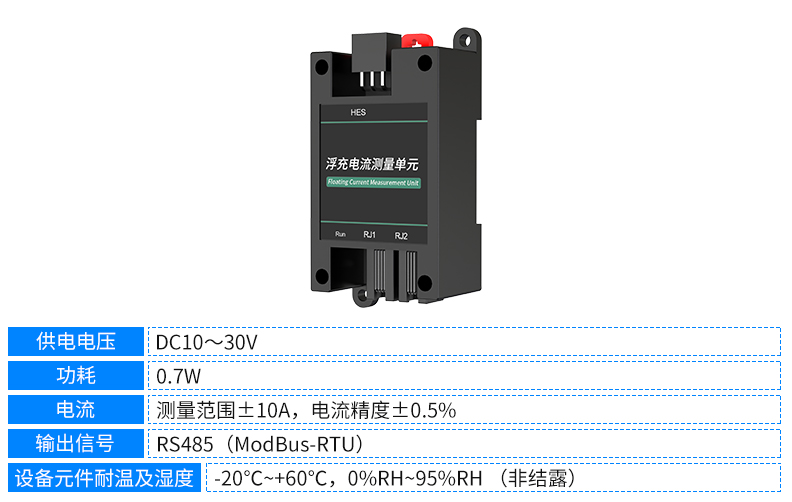

       浮充電流是蓄電池組在浮充運行狀態下，由充電裝置提供的微小且恒定的充電電流。浮充電流測量單元主要用于測量每組蓄電池的浮充電流，監測浮充狀態下的微弱電流變化。

       浮充電流測量單元采用“電磁感應原理的閉環式電流互感器”采集蓄電池組輸入或輸出的浮充電流，具備精度高、穩定性強的特點，測量量程±10A，精度±0.5%，能夠識別到細微的電流波動。

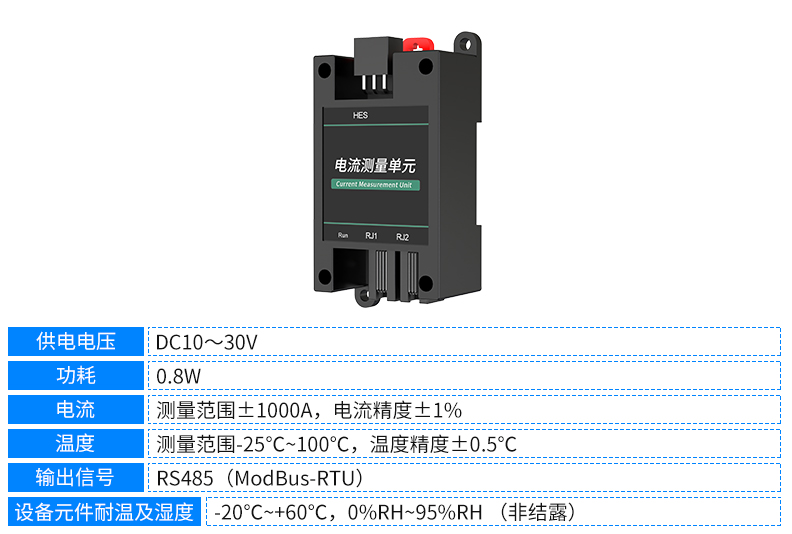

       組電流測量單元主要用于監測每組蓄電池的總電流，通過開環式霍爾元件采集直流電流信號，開合式設計讓設備安裝更加簡便，運行也更加穩定。電流量程為±1000A，精度±1%。

       自帶一路熱敏電阻，可同步檢測現場環境的溫度，實現了電流與溫度雙重監測。溫度量程-25℃~100℃，精度±0.5℃。

收斂模塊作為蓄電池組監測系統核心通訊主機，精準解決傳統模式數據低效、管理難等痛點，全方位保障蓄電池組安全穩定運行，為監測系統高效運轉提供堅實支撐。

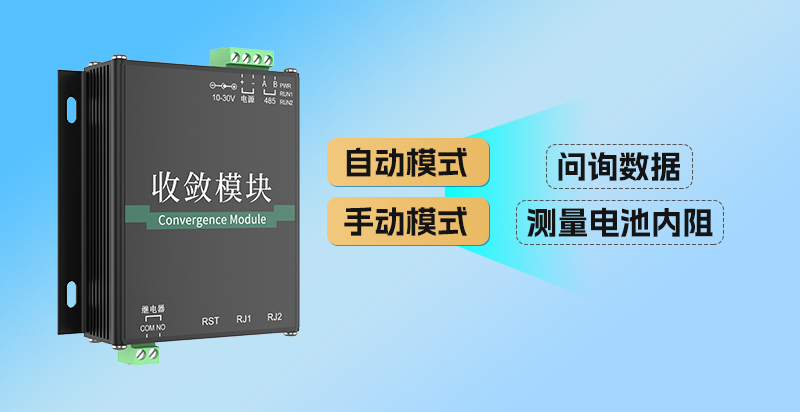

收斂模塊可對電池的相關數據進行采集與監測，支持“自動、手動”兩種模式，兩種模式均能實現“問詢數據、測量電池內阻”兩大功能。用戶可根據實際使用場景和操作需求靈活切換使用模式，保障電池運行狀態監測的準確性，以便適配不同工況下的使用需求。


01自動模式

       自動模式下無需人工持續干預即可自主完成數據問詢與內阻測量，降低了人工操作成本，適用于長期、穩定的電池監測場景。

       數據問詢周期默認為20min/次，支持用戶根據實際監測精度需求進行自定義調整，調整范圍可≥2min，用戶可結合電池使用場景靈活設定合理周期。

       支持設定“電池內阻測量使能與否”，當開啟該功能時，電池內阻測量間隔默認統一為1440min/次（折合24小時/次），支持自定義調整，調整范圍需≥20min，確保既能全面掌握電池內阻變化趨勢，又能避免頻繁測量造成的資源浪費。

02手動模式

       手動模式主要適用于臨時監測、異常排查等場景，需要人工主動發起操作，然后模塊將根據手動控制指令來完成對應的功能。用戶可手動觸發“問詢數據、測量電池內阻”操作，操作響應迅速，便于工作人員核實電池運行狀態。

       手動模式與自動模式形成互補，最終保障電池監測工作有序開展。

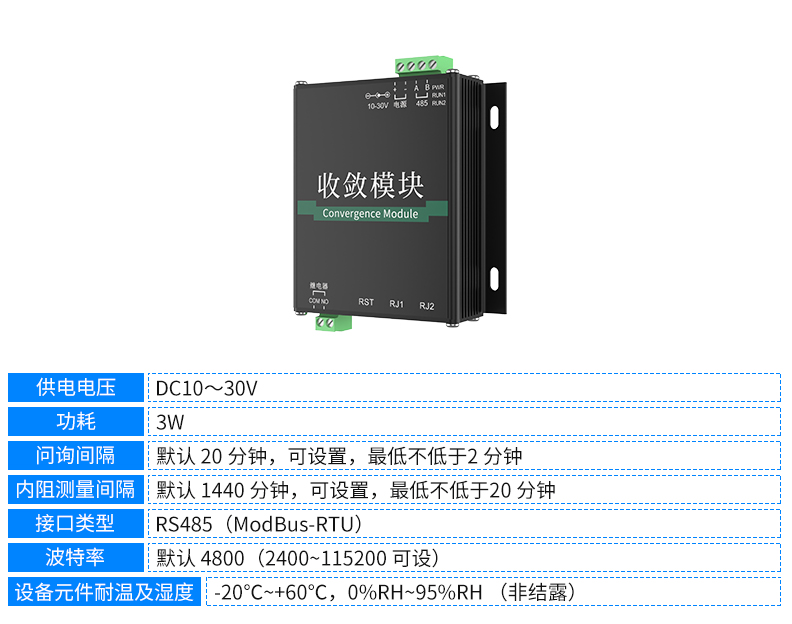

       收斂模塊支持接入 “1~200臺單電池監測模塊、1臺組電流測量單元、1臺浮充電流測量單元、1臺組電壓測量單元” ，可通過 RS485 上行通訊接口與通訊主機進行組網通訊，利用監控平臺實現對蓄電池組的全方位在線預警監測。

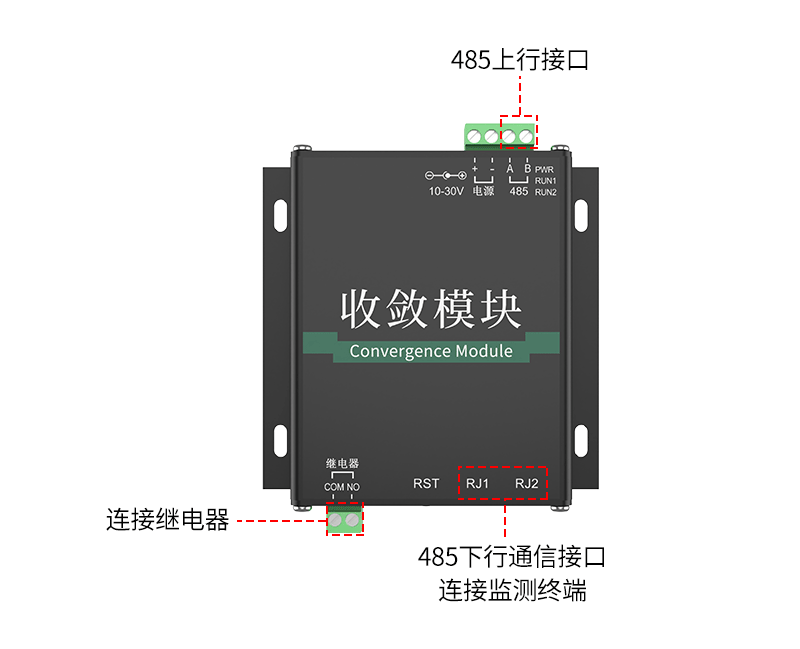

       01支持 1 路 RS485 下行通訊接口，采用 “雙路環形 RS485 通信” 的技術思路，結合 “RJ11 雙網口” 設計，通過 4 芯網線水晶頭 “手拉手” 級聯對插，與接入的 “蓄電池組監測終端” 進行 485 組網通信及供電。

       這種結構無需復雜布線，即可實現終端數據傳輸與供電一體化。雙路環形設計提升了通信穩定性與抗干擾能力，簡化了安裝、調試及后期擴展，特別適用于節點多、傳輸距離長的蓄電池監測場景，為系統長期可靠運行提供保障。

       02支持 1 路 RS485 上行通信接口，采用標準工業通信協議，方便第三方設備通過 485 組網方式問詢測量數據。接口設計簡單好用，兼容性強，能夠滿足多設備聯動、數據遠程傳輸和系統集成的需求，有效提升整個監控系統的擴展能力和實用效果。

       03支持 1 路無源繼電器輸出，默認關聯所有測量數據的 “告警閾值”，可控制 “聲光報警器” 實現現場聲光報警。當設備監測到對應通道出現數據異常、數據超限等告警狀態時，會自動觸發繼電器動作，及時在現場發出聲光提示，確保異常狀況能夠被現場人員快速發現并處理，有效保障監測現場的運行安全。

       收斂模塊通過上下行通信接口的協同作用，構建起高效、穩定的通訊鏈路，實現了監測數據從采集、匯總到傳輸?shù)娜鞒涕]環，為后續監控平臺的數據接收、集中管理奠定了堅實基礎，實現了監測終端、收斂模塊與監控平臺的無縫聯動。

       蓄電池監測系統具備靈活的平臺對接能力，不僅可以連接專屬動力環境監控平臺，還能兼容用戶本地監控平臺，實現雙向適配、協同管理，全方位滿足不同用戶的監控部署需求。

01單電池監測

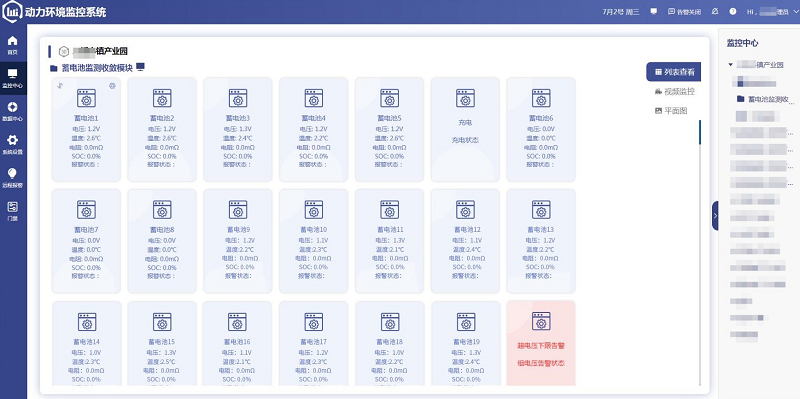

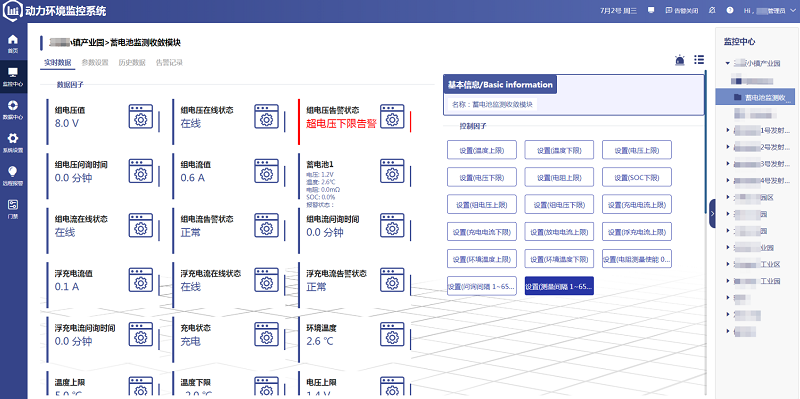

       平臺能監控 1-200 塊電池的電壓、溫度、內阻和剩余電量，并同步記錄下告警詳情。同時，它還會檢查設備的在線狀態，如果出現掉線、信號中斷等情況，平臺會馬上提醒。用戶可以在平臺上設置多級預警閾值，數值異常時，平臺會通過多種報警方式通知用戶，方便用戶及時處理。


02蓄電池組監測

       在蓄電池組監測方面，平臺能自動統計電池組的總容量和電池數量等基礎信息，無需人工手動錄入。還能實時監測蓄電池組的組電壓、組電流、浮充電流數據，同步記錄告警詳情、實時在線狀態，確保各測量環節正常運行，避免因故障導致數據缺失。


03運行工況監測

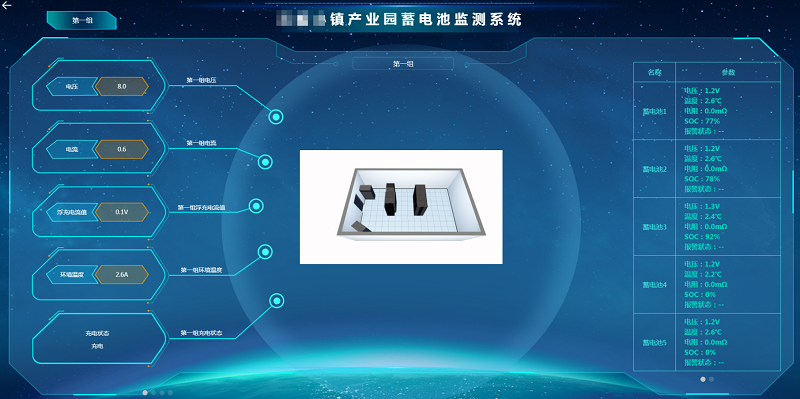

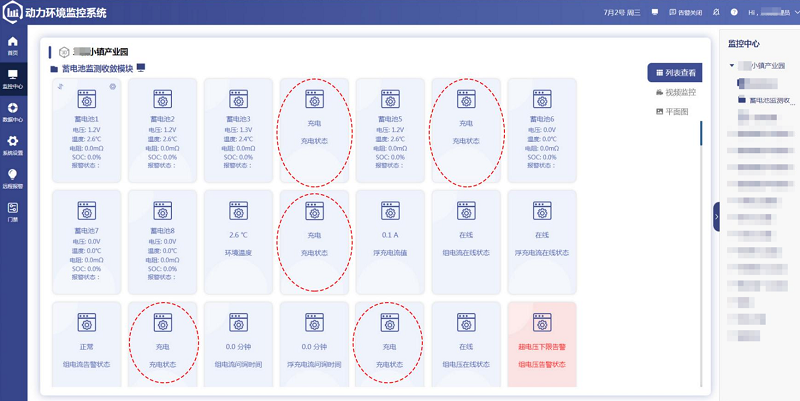

       平臺能識別蓄電池組當前工作狀態，清晰顯示“充電、放電、浮充”三種模式，幫助用戶掌握電池的運行工況，合理安排電力使用。


04環境溫度監測

       平臺還會監測電池組周圍的環境溫度，用戶可在平臺上設置安全溫度閾值，當環境溫度異常時，平臺會立即遠程報警，防止因為溫度影響電池壽命。


05支持二次開發

       若用戶需要更多云平臺設置功能，可通過定制程序或自行二次開發的方式適配個性化監控需求，提升平臺的適用性。
         山東仁科蓄電池組監測系統憑借多參數綜合監測、模塊化設計以及云平臺智能監測等優勢，有效解決了傳統蓄電池管理中的各類難點問題，為現代電力系統中蓄電池組的可靠運行提供有力保障。該系統可廣泛應用于機房、檔案館、配電室等多個領域，能夠有效提升蓄電池組運行可靠性，延長使用壽命，降低日常維護成本。
