監控系統是變電站綜合自動化的核心系統。“四遙”也就是我們經常說的：遙測、遙信、遙控、遙調。“四遙”是電力監控系統中最基本、最重要的功能，今天我們主要說一說“遙信”的功能特點。
遙信，即狀態量，是為了將開關、刀閘、中央信號等位置信號上送到監控后臺。綜自系統應采集的遙信包括：開關狀態、刀閘狀態、變壓器分接頭信號、一次設備告警信號、保護跳閘信號、預告信號等。
（1）遙信的分類
a．實遙信、虛遙信
大部分遙信采用光電隔離方式輸入系統，通過這種方式采集的遙信稱為“實遙信”。保護閉鎖告警、保護裝置異常、直流屏信號等重要設備的故障異常信號，必須通過實遙信方式輸出；另一部分通過通信方式獲取的遙信稱為“虛遙信”。比如一些合成信號、計算遙信。
b．全遙信和變位遙信
全遙信：如果沒有遙信狀態沒有發生變化，測控裝置每隔一定周期，定時向監控后臺發送本站所有遙信狀態信息。這就是全遙信的含義。
變位遙信：當某遙信狀態發生改變，測控裝置立即向監控后臺插入發送變位遙信的信息。后臺收到變位遙信報文后，與遙信歷史庫比較后發現不一致，于是提示該遙信狀態發生改變。這就是變位遙信的含義。
c．單位置遙信、雙位置遙信、計算遙信
單位置遙信：從開關輔助裝置上取一對常開接點，值為1或0的遙信。比如刀閘位置。

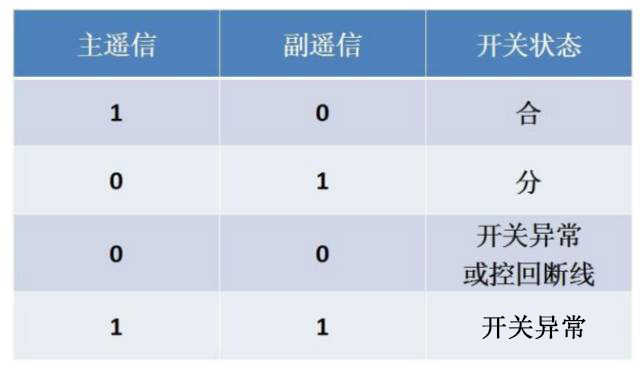

雙位置遙信：從開關輔助裝置上取兩對常開/常閉接點，值為10、01、00、11的遙信。分為主遙信、副遙信，如斷路器狀態。
計算遙信：通過通過遙測、遙信量的混合計算發出的遙信。比如：PT斷線，判別條件為母線PT任一線電壓低于額定電壓的80%，則報PT斷線遙信。
（2）遙信的采集

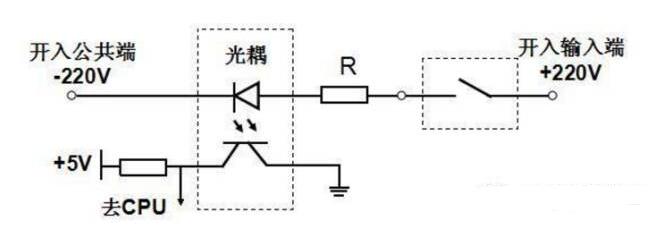

光電隔離遙信輸入原理圖如圖所示，接點閉合，光耦二極管導通，光信號轉換成數字信息發送給CPU。為了取得良好的抗干擾性能，信號量的開入通常采用DC220/110V直流電壓強電輸入。
（3）遙信防抖的概念
遙信輸入是帶時限的，就是說某一狀態變位后，在一定時限內不應再發生變位，如果短時間內發生變?yōu)閷⒉槐淮_認。這是為了防止遙信受干擾發生瞬時變位，導致遙信誤報。這就是防抖的概念。防抖時限一般設為20~40ms。防抖時限設得太短，易造成誤報，設得太長，可能導致遙信丟失。
需要注意的是，對于“開關控制回路斷線”信號，防抖時間不可以設得太短。因?yàn)榭鼗財嗑€信號由HWJ、TWJ常閉接點串聯而成。開關在分合過程中總有一個交疊時間，TWJ、HWJ都處于閉合狀態，若防抖時限小于這個交疊時間，就會誤報“控回?cái)嗑€”。
（4）SOE的概念
SOE即事件順序記錄。為了分析系統故障，需要掌握遙信變位動作的先后順序及準確時間。SOE由測控裝置產生，遙信發生變位時，測控裝置確認遙信變位，通過報文的形式將該信息上送到監控后臺。報文包含了遙信變位的具體時刻，精確到秒。這就是SOE的概念，對監控系統非常重要。

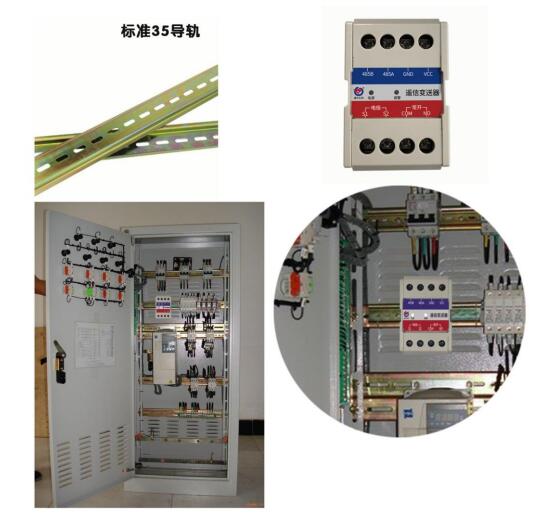

我司生產的單路遙信采集模塊RS-YX-N01R01-4能夠采集1路開關量信號，外殼采用卡軌式安裝式設計，可接入現場組態系統或 PLC，通過485接口標準ModBus-RTU協議上實現數據上傳，廣泛應用于機房機柜、配電柜、電力機柜以及其它需開關量檢測的場所。
（5）單路遙信采集模塊RS-YX-N01R01-4的產品特點：
可設置延時報警和報警保持時間。
常開報警或常閉報警兩種報警方式可選。
具有1路繼電器輸出，可任意關聯報警事項輸出。
大量的電網運行監視以遙信為主，所以遙信信號的可靠性是電網運行監視的關鍵。
電力系統中，斷路器和隔離刀閘的位置也實時反映了電網的運行方式，對電網的潮流分布和供用電平衡有很大影響，是電網運行不可或缺的信號。同時，測控裝置等二次設備的故障告警信號、繼電保護動作信號、一次設備運行工況等位置信息，也反映了電網和變電站的一些不正常運行狀態，也需要運行監控人員實時監測，這類信息的可靠與否直接關系到電網的運行質量。
