隨著傳感器和物聯網技術的發展，氣體變送器被逐步應用到越來越多的行業中，起到濃度監測、異常報警的功能。氣體變送器常用LEL、VOL%、TLV、ppm和mg/m3等單位表示氣體的濃度變化，那么這些單位代表了什么，它們之間如何進行換算呢？
ppm和mg/m3之間的換算關系，前面已經說過了，這次主要說一說LEL%、VOL%和TLV（ppm）分別代表的內容及換算關系。
（1）LEL是指氣體的爆炸下限，采用百分比為計算單位。
我們將當可燃氣體、可燃液體的蒸氣（或可燃粉塵）與空氣混合并達到一定濃度時，遇到明火就會發生爆炸，這個能夠發生爆炸的濃度范圍，叫做爆炸極限。在可燃氣體檢測領域，常用來表示危險級別。
每種氣體的爆炸極限都不相同，如甲烷的爆炸極限為下限5%LEL，上限16%LEL，我司生產的甲烷變送器的測量量程為0~100%LEL；一氧化碳的爆炸極限為下限12.5%LEL，上限74%LEL；氫氣的爆炸極限為下限4.0%，上限74.2%。各種氣體小于爆炸底限或高于爆炸上限，遇到空氣和明火都不會發生燃燒和爆炸。
（2）VOL%指的是某種氣體在空氣中所占的體積百分比濃度，也是用百分比表示。

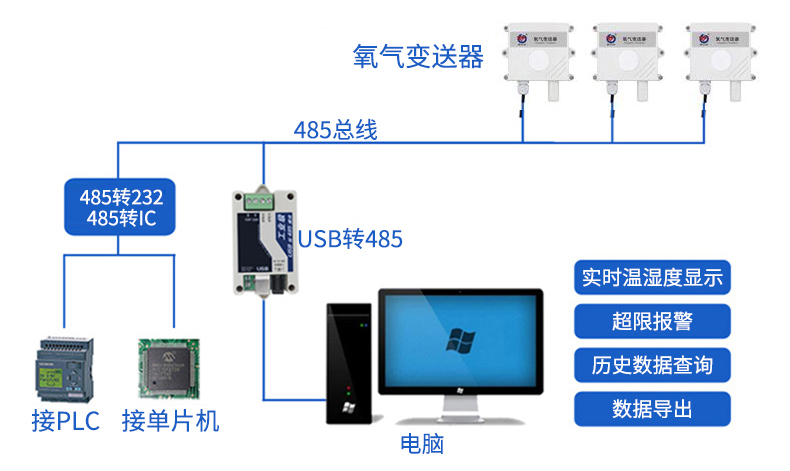

我司生產的氧氣變送器的測量單位用VOL%表示，如當氧氣在空氣中所占的體積為10%時用10%VOL表示；它的默認測量量程為0~25%Vol，意思就是氧氣變送器在檢測氧氣的時候，可以檢測到它在空氣中的所占范圍在0~25%之間。
（3）LEL（爆炸下限）與VOL%（氣體百分比濃度）之間的換算關系
要將某種可燃氣體的VOL%和LEL之間進行換算，需提前知道該氣體的爆炸下限值是多少。如甲烷的LEL是4%VOL，甲烷的爆炸下限為5.0VOL%，即100%LEL=5.0VOL%，那么20%LEL=5.0VOL%×20%=1.0VOL%。
VOL%（氣體百分比濃度）=LEL（爆炸下限）×爆炸下限的百分比濃度
當空氣中可燃氣體濃度達到其爆炸下限值時，我們稱這個場所的可燃氣環境爆炸危險度為百分之百。
（4）TLV是指氣體在空氣中的濃度限值，簡稱容許濃度。
TLV是個單位。通常指在指定條件下，有毒氣體不發生有害作用在空氣中的濃度限值。即表示一天工作人員在含有害氣體氣體等工作環境下，連續工作八小時對健康沒有根本影響的濃度極限，常用ppm（百萬分數）和mg/m3兩種單位表示。
（5）ppm、VOL%和LEL之間的換算關系
VOL%的含義采用百分比，而ppm的含義采用百萬分比，可說10000ppm=1Vol%，因此它們之間的換算關系為：
1ppm=0.00001x100VOL%，1VOL%=10000ppm
但PPM與LEL之間無法直接換算，需先將LEL換算成VOL，在由VOL與PPM進行換算。
常用情況下，氧氣變送器的容積濃度用VOL表示，甲烷等可燃氣體變送器的容積濃度用LEL表示，其余的如二氧化硫、磷化氫、甲醛等有毒氣體變送器使用ppm表示容積濃度值，另外一些氣體在空氣中的容積濃度還會使用ppb、ppt等單位表示。
