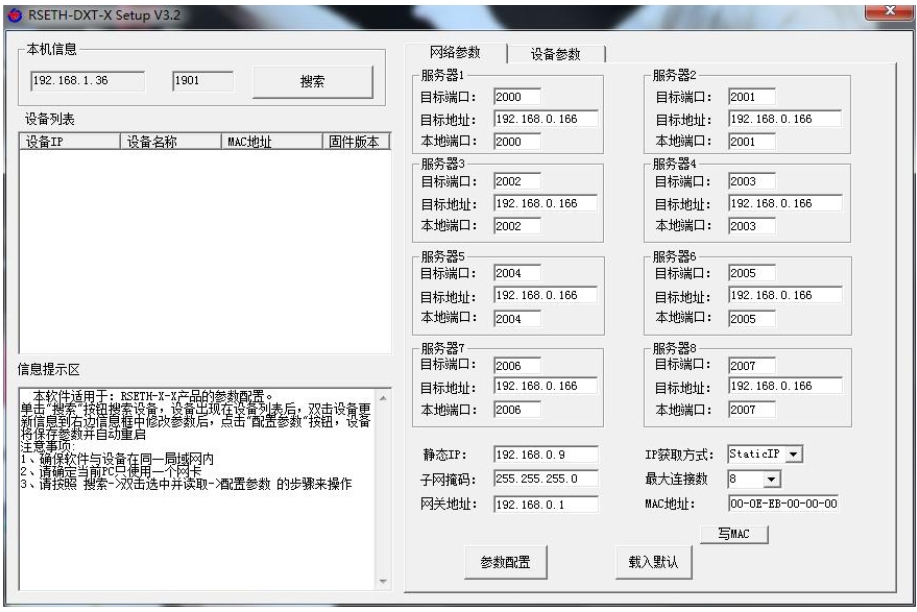

首先把設備上電，用網線連接到配置電腦，雙擊打開配置軟件【RSETH-DXT-XV32】，軟件界面如下：

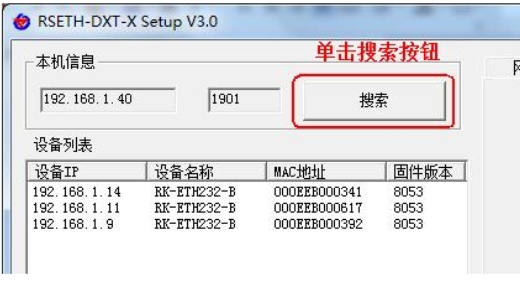

1、搜索連接設備

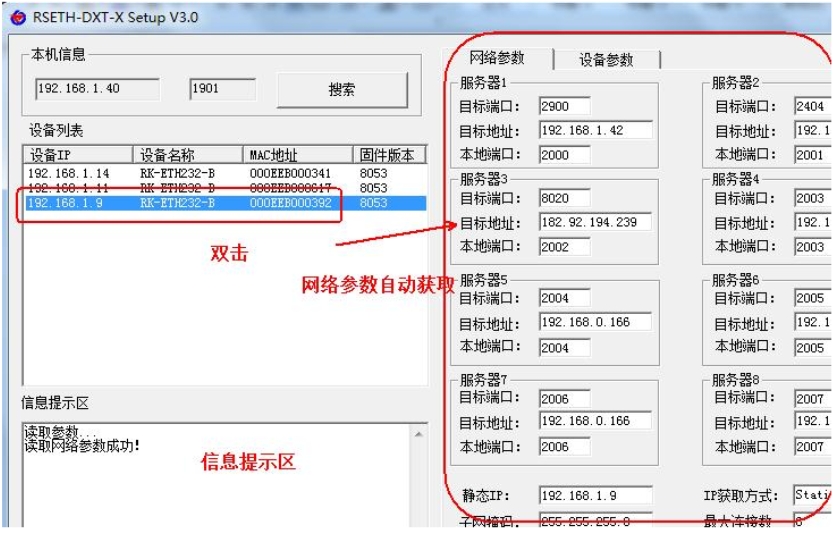

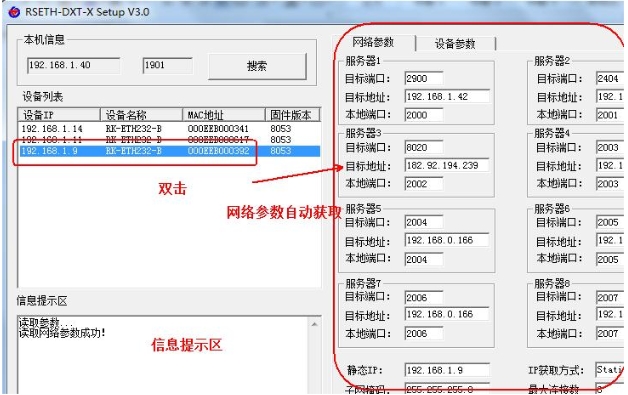

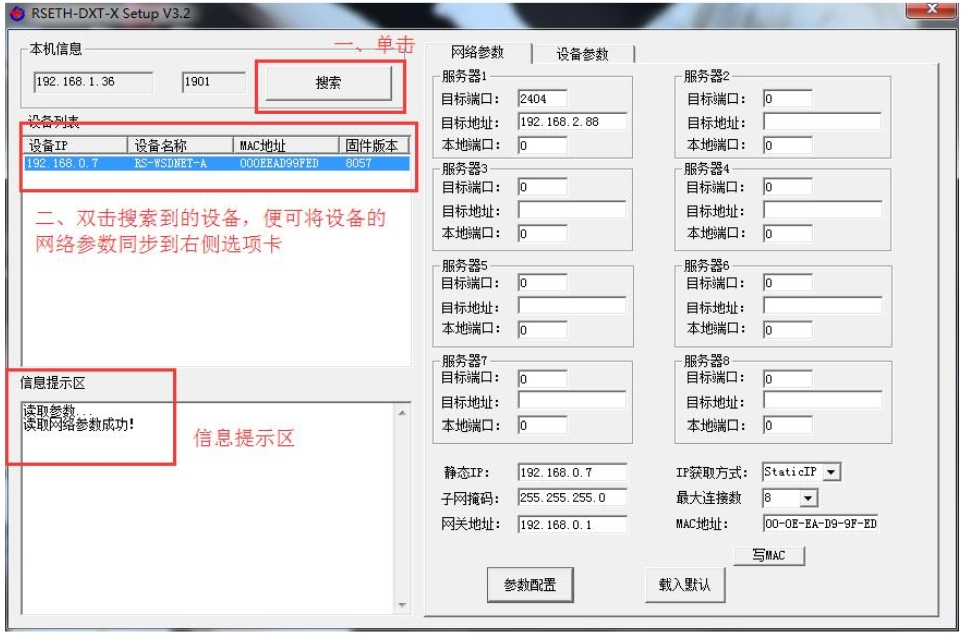

單擊搜索按鈕，便可將局域網內的所有 RS-ETH-M 設備搜索到并且在列表中顯示，在設備列表中雙擊搜索到的設備，將設備參的網絡參數更新到右側網絡選項卡中，如果搜索到多臺設備，可通過雙擊列表中不同的設備來選中。同時信息提示區里會提示操作是否正?；蛱崾菊谶M(jìn)行某項操作。
2、網絡參數設置

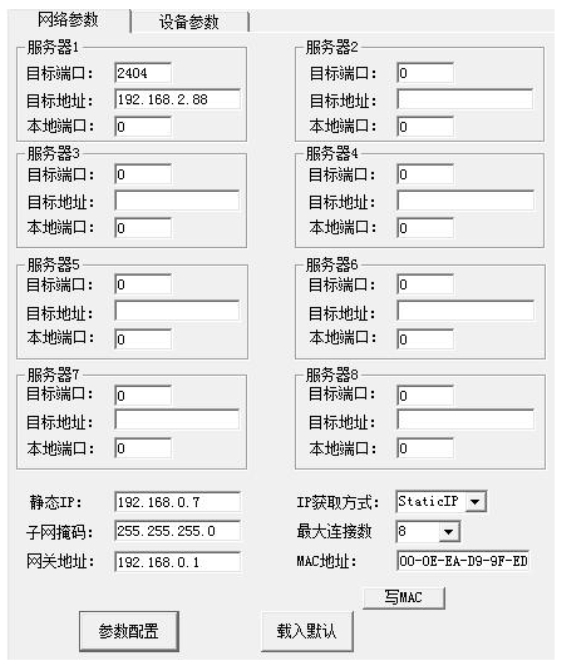

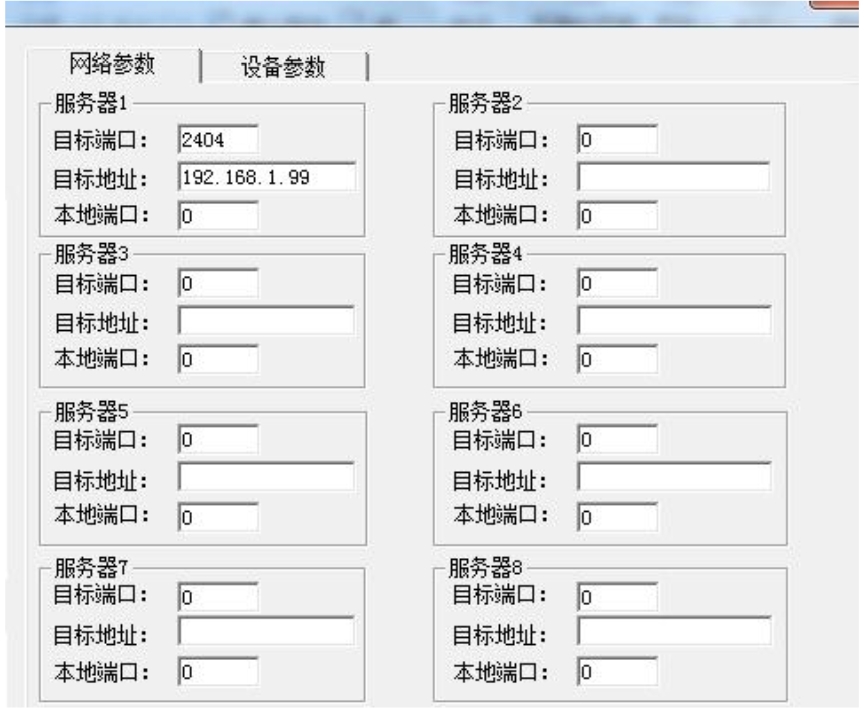

當設備通過網口將數據上傳至監控平臺時，建議客戶只設置服務器1 的目標地址和目標端口，同時上傳多個服務器不穩定，服務器 2-8 如上圖一樣清空即可，設備IP 亦可設置為靜態 IP 或動態獲取 IP。
目標參數設置：
目標端口：監控平臺的網絡監聽端口。應與監控平臺的網絡監聽端口一致，本公司 RS-RJ-K 平臺默認監聽端口為 2404；我公司環境監控云平臺監聽端口為8020，若主機將數據上送至我公司云平臺，應將目標端口設置為 8020。
目標地址：監控平臺所在的電腦或服務器的 IP 地址或者域名。若設備和監控平臺都處于一個局域網內，則目標地址填寫監控平臺的電腦的 IP 地址即可。若設備上傳數據至我公司云平臺，則目標地址應填寫 182.92.194.239 或 www.0531yun.cn，上傳我公司YY版云平臺則目標地址填寫 yy.0531yun.cn。
本地端口：若本地設有防火墻攔截，可設置為 0。
本地參數設置：
IP 獲取方式：若選擇“StaticIP”靜態 IP 方式，則設備的靜態 IP 地址、子網掩碼、網關地址，都需要手動配置；若選擇動態分配 IP 功能（設備直接連接電腦時不可以給設備設置動態 IP），只需要設置“DHCP/autoIP”模式即可，此時設備會從上一級網絡設備自動獲取IP 地址。
靜態 IP、子網掩碼、網關地址：IP 獲取方式設置為“StaticIP”時，需要手動設置。
3、設備參數設置
點擊“讀取設備參數”按鈕便可將設備參數讀取到界面上來，修改設備參數后，點擊“配置設備參數”按鈕便可將參數下載到設備中。
服務器數量：此處默認為 8，用戶無需修改。
終端地址：設備的唯一標識，必須為 8 位地址，監控平臺根據本地址區分設備。
登錄幀間隔：設備上傳登錄幀的間隔時間，默認 3S。
心跳包間隔：設備上傳心跳的數據幀間隔，一般采用默認值 60，用戶不可隨意更改。
主動上送幀間隔：主動上送幀間隔時間，默認為 5S，值越大，數據刷新越慢，一般采用默認值即可。
工作模式：對于 RS-ETH-M 網絡型集中器，此處應該選擇“Modbus 溫濕度傳感器”。
485 口波特率：為集中器與 RS485 變送器通信的波特率，我公司溫濕度變送器均為4800波特率，則此處填寫 4800 即可。
MODBUS 終端數量：為 CN-M 接口下實際掛接的 RS485 變送器的數量范圍為1-8，若掛接了 1 個 RS485 變送器，則此處填寫 1，若掛接了 3 個此處填寫3。
1 號通道地址～8 號通道地址：為 RS485 總線下掛接的變送器的地址。比如RS485 總線下掛接了 3 臺 RS485 變送器，且地址分別為 1、2、3，則需要在通道1 地址上填寫1，通道 2 地址上填寫 2，通道 3 地址上填寫 3；若三臺 RS485 變送器地址為15、18、20，則在通道 1 地址上填寫 15，通道 2 地址上填寫 18，通道 3 地址上填寫20.
溫濕度上下限值：對應每個通道的溫濕度的上下限值，當對應的RS485 變送器溫濕度值超限值后，設備自動吸合繼電器，從而可進行就地聲光報警或外接其他電氣設備聯動。
4、快速接入設備到內網的監控平臺
預知條件：監控平臺和設備都處于同一內網中，并且 IP 地址為 192.168.1.99，監控平臺的監聽端口為 2404（軟件平臺安裝后默認即為 2404），集中器通過RS485 總線掛接了三臺溫濕度變送器，地址分別為 10、12、13。
1）設備接入到路由器或者交換機，并給設備上電。

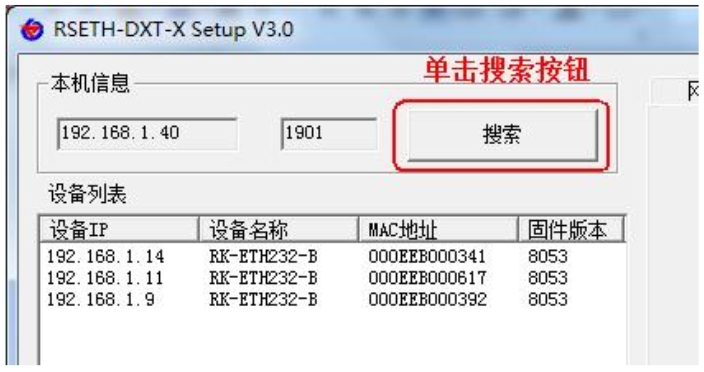

2）使用同一個局域網內的電腦打開配置軟件，并點擊搜索。
3）雙擊搜索到的設備，將網絡參數更新到右側。

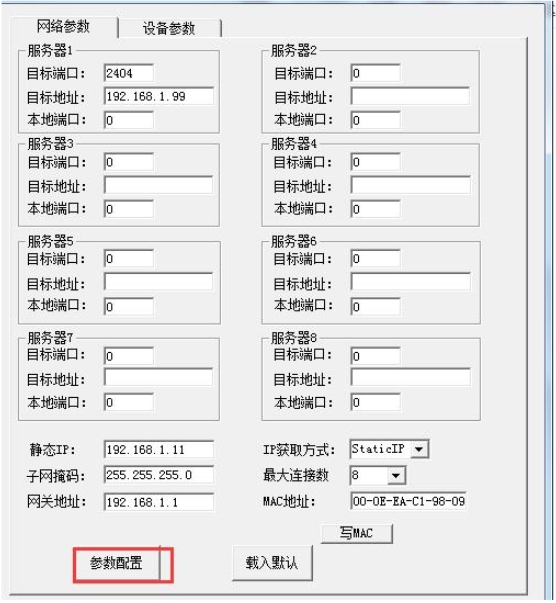

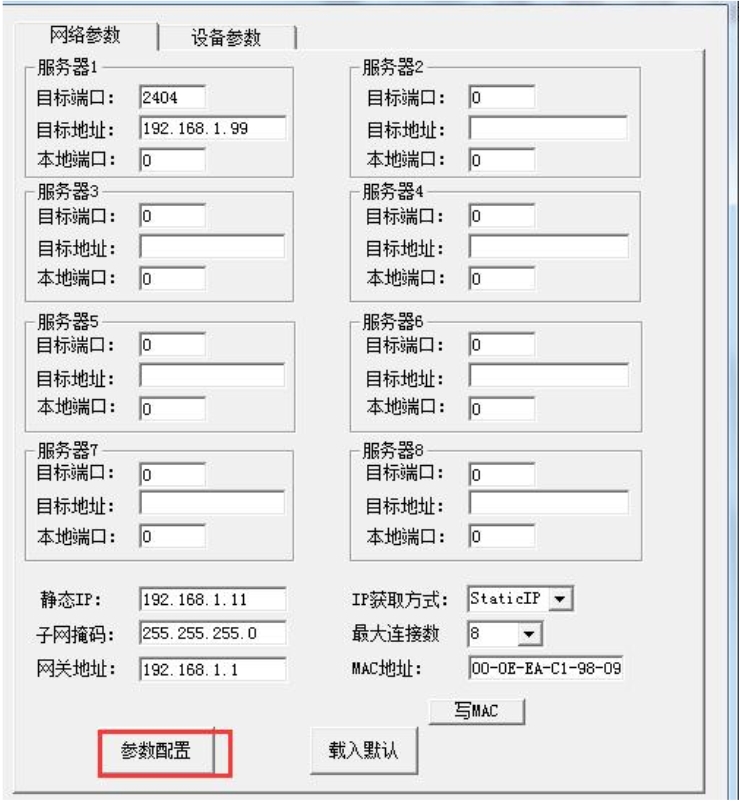

4）修改設備服務器 1，目標端口設置為在 2404（與監控平臺的監聽端口一至），目標地址為監控平臺的 IP 地址 192.168.1.99，其他服務器地址和端口都清掉。

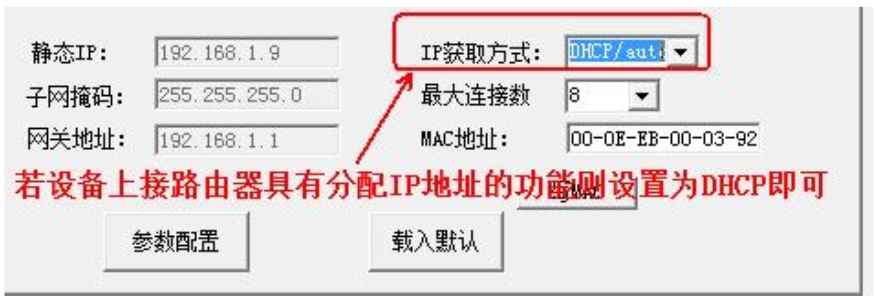

5）修改設備本地網絡參數，若設備上接的是路由器并且有動態分配IP 地址的功能，則設置為動態獲取 IP 地址（DHCP/Auto）的模式就可以了；

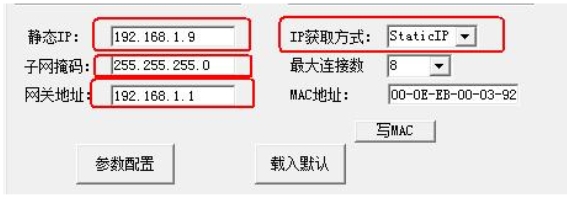

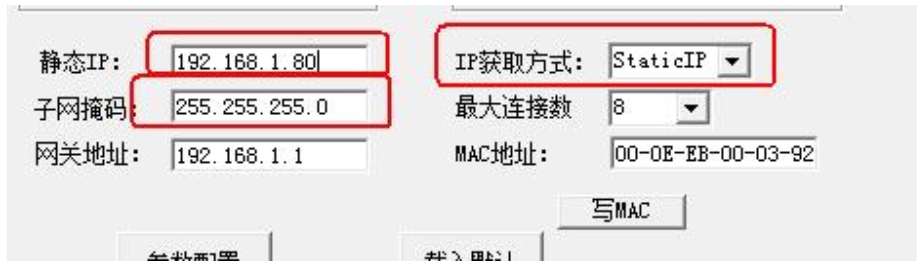

若設備上接的網絡設備沒有動態分配 IP 地址的功能，則需要手動設置靜態IP(StaticIP)，在此要找一個沒有用的 IP 地址分配上并且必須和監控平臺一個網段，比如我們?cè)O(shè)置為在192.168.1.80.

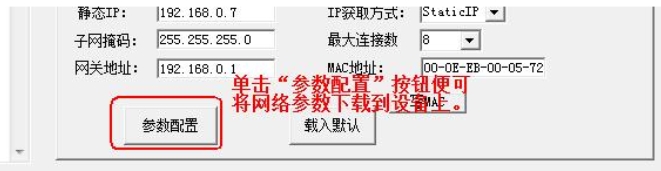

6）確保網絡參數都修改完成后，點擊參數配置按鈕即可。

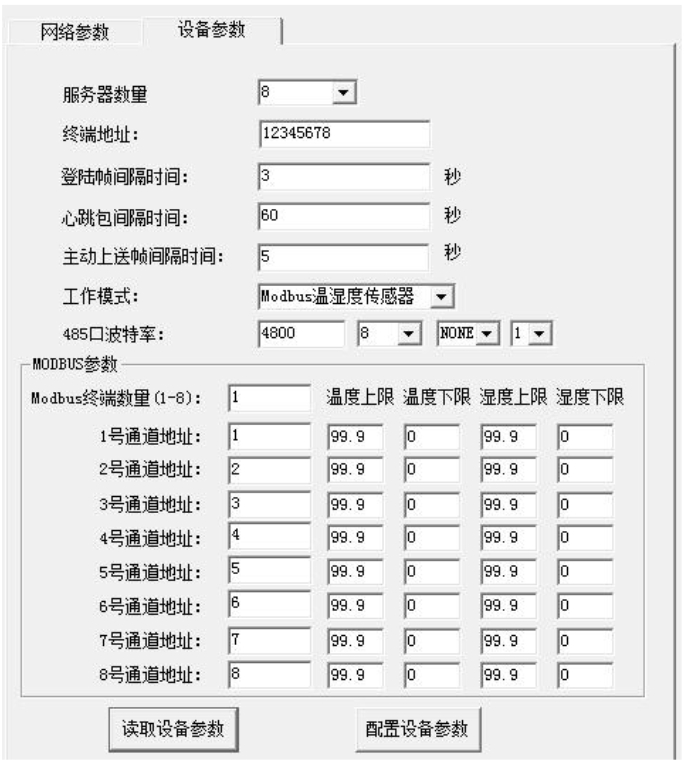

7）點擊到設備參數配置頁，點擊“讀取設備參數”按鈕，對設備參數進行讀取。“信息提示區”會提示操作結果，設備參數讀取成功后，確認終端地址已經在監控平臺中添加了（若沒有添加，請參照監控平臺使用說明書添加對應終端地址的設備）。確認工作模式是“ModBus溫濕度傳感器”，確認 485 口波特率如圖所示，將“ModBus 終端數量”設置為3，將1 號通道地址設置為 10，將 2 號通道地址設置為 12，3 號通道地址設置為 13，然后點擊“配置設備參數”來下載設備參數。設備參數中有部分參數是重啟生效的，為了確保參數應用，請?jiān)谂渲猛暝O(shè)備參數后對設備進行斷電再上電。
8）操作完以上步驟后，設備就可以正常連接到監控平臺了，然后登錄監控平臺，新建設備就可以或者掃描，具體參閱監控軟件使用說明。
5、快速接入云平臺
預知條件：設備接入云平臺，并且已經通知我公司云平臺管理員增加對應終端地址的設備了。
1）設備接入到路由器或者交換機，并給設備上電。
2）使用同一個局域網內同一路由器或者交換機下的電腦打開配置軟件，并點擊搜索。
3）雙擊搜索到的設備，將網絡參數更新到右側。

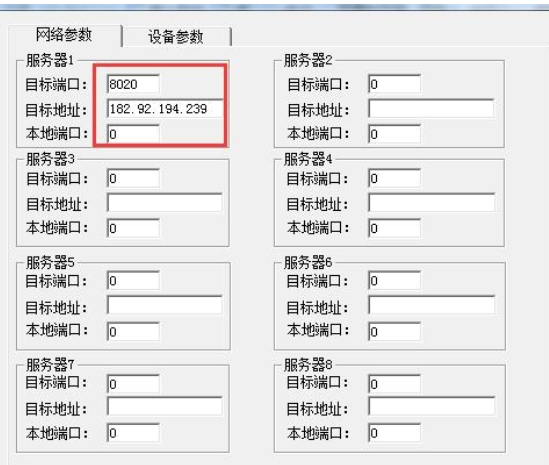

4）修改設備服務器 1，目標端口設置為 8020（云平臺監聽端口），目標地址為監控平臺的 IP 地址 182.92.194.239（云平臺 IP 地址）。其他服務器全部清空。

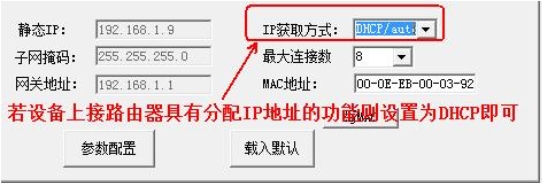

5）修改設備本地網絡參數，若設備上接的是路由器并且有動態分配IP 地址的功能，則設置為動態獲取 IP 地址（DHCP/Auto）的模式就可以了；
若設備上接的網絡設備沒有動態分配 IP 地址的功能，則需要手動設置靜態IP(StaticIP)，要必須能保證這個靜態 IP 地址沒有被占用，子網掩碼和網關都必須正確。
6） 確保網絡參數都修改完成后，點擊參數配置按鈕即可。
7）點擊到設備參數配置頁，點擊“讀取設備參數”按鈕，對設備參數進行讀取。“信息提示區”會提示操作結果，設備參數讀取成功后，確認終端地址已經在云平臺中添加了（若沒有添加，請?zhí)顚懳夜镜脑破脚_(tái)設備添加申請表，我公司的云平臺管理員將會根據申請表在云平臺上添加對應公司和對應終端地址的設備，并將分配的用戶名和密碼反饋給申請的人員）。確認工作模式是“ModBus 溫濕度傳感器”，確認 485 口波特率如圖所示，將“ModBus 終端數量”設置為 3，將 1 號通道地址設置為 10，將 2 號通道地址設置為12，3 號通道地址設置為 13，然后點擊“配置設備參數”來下載設備參數。設備參數中有部分參數是重啟生效的，為了確保參數應用，請?jiān)谂渲猛暝O(shè)備參數后對設備進行斷電再上電。8）操作完以上步驟后，設備就可以正常上送數據到云平臺了。
6、設置溫濕度本地報警
預置條件：溫度上限設置為 40.0℃，溫度下限設置為 15℃，濕度上限75%，濕度下限35%。
1）使用同一個局域網內同一路由器或者交換機下的電腦打開配置軟件，并點擊搜索。
2）雙擊搜索到的設備，將網絡參數更新到右側。
3）點擊到設備參數配置頁，點擊“讀取設備參數”按鈕，對設備參數進行讀取。“信息提示區”會提示操作結果，設備參數讀取成功后，修改 1 號通道的溫度上限為40，溫度下限為15，濕度上限為 75，濕度下限為 35%，之后點擊“保存設備參數”，參數便會自動下載到設備，并且生效。
4）操作完以上步驟后，若溫度或濕度超限了，設備上內置繼電器就會吸合，若采購的型號為無源輸出型，則 RC 和 RO 端子就會導通，若采購型號為有源輸出型，RO就會輸出電源正，RC 就會輸出電源負，配合我公司的聲光報警器便可以就地指示聲光報警了。
7、 接入監控平臺
RS-ETH-M 網絡 485 型溫濕度變送器可接入我公司 2 種平臺：

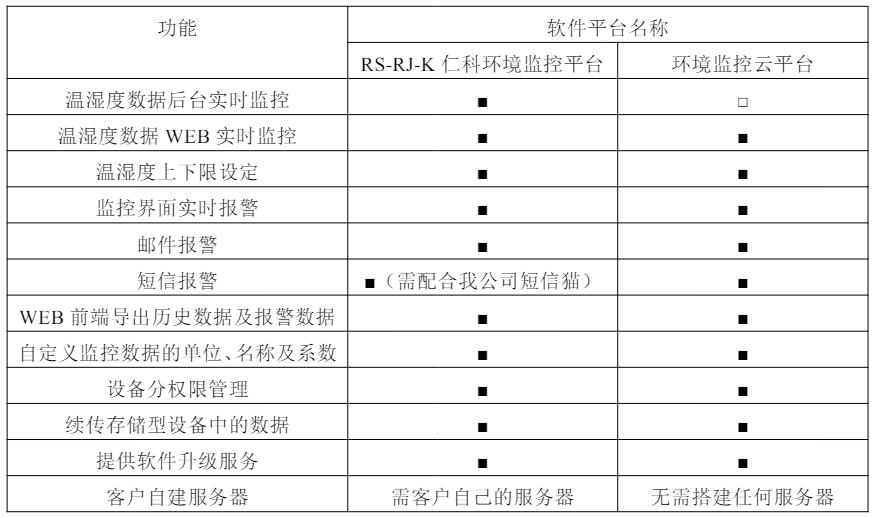

兩種軟件平臺對比： “■”代表有此功能； “□”代表無此功能；

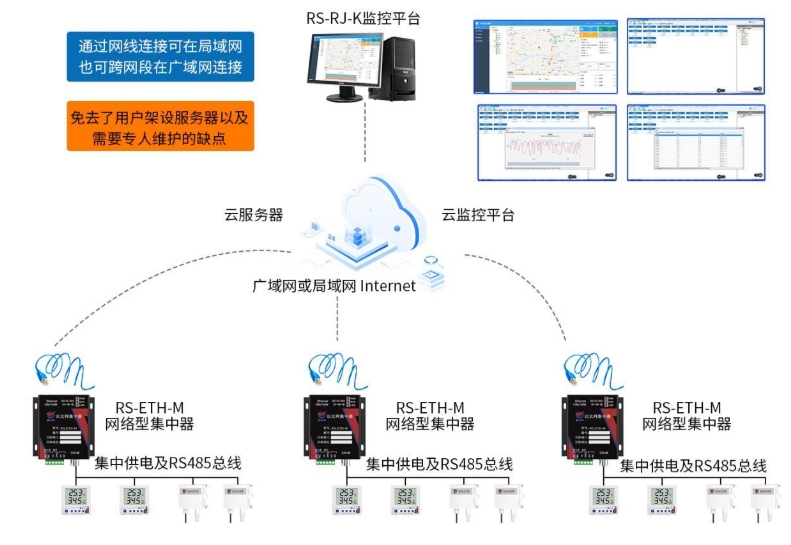

平臺 1：RS-RJ-K 軟件平臺。此平臺部署在客戶的電腦或服務器上，設備通過網線將數據上傳至平臺。具體 RS-RJ-K 軟件平臺的介紹請參閱“RS-RJ-K 仁科溫濕度監控平臺使用說明”。

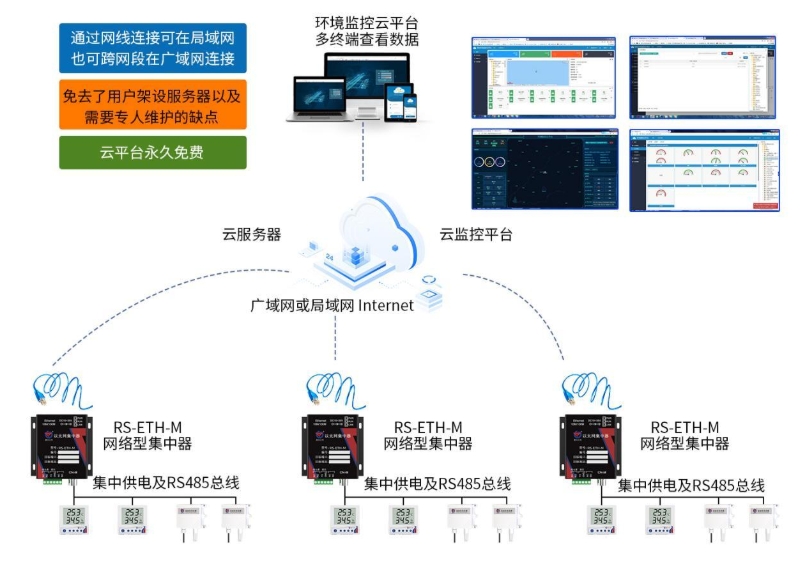

平臺 2：云監控平臺。若 RS-ETH-M 網絡型溫濕度集中器上送數據至本公司的云監控平臺，設備的設置是最簡單的，客戶無需自建服務器，只需要將設備插上網線，配置一下本地網絡參數即可。
