一、方案背景

       煙花爆竹是以煙火藥為主要原料制成的。煙花爆竹生產存儲的都是易燃易爆的危險品，極容易因為藥物自發熱、溫濕度異常、產品靜電積累、超量存儲等原因發生安全事故。

       在2006年1月11日國務院下發的《煙花爆竹安全管理條例》中，規定了煙花爆竹廠房和倉庫的設計、結構和材料以及防火、防爆、防雷、防靜電等安全設備、設施的有關標準及規范。

       在2020年12月11日，應急管理部副部長劉偉在全國煙花爆竹安全生產座談會上強調指出：“要充分認識煙花爆竹安全生產面臨的嚴峻形勢，嚴格安全檢查和監管執法，嚴格生產儲存安全風險

管控，提升安全風險管控信息化智能化水平”。

       由于煙花爆竹具有高度燃爆的特性，生產車間是重地，為保障煙花爆竹生產的安全。建大仁科提出這套煙花爆竹生產環境監測解決方案。

       二、方案介紹

       煙花爆竹生產環境監測解決方案方案主要由溫濕度傳感器、甲烷傳感器、水浸傳感器、斷電報警器、煙霧報警器、大氣壓力傳感器、環境監控主機、網絡視頻字符疊加器和云平臺組成，該

方案采用RS485布線方式，連接環境監控主機通過GPRS/4G上傳至云平臺，實現24小時不間斷在線監測，并支持超限電話、短信報警、遠程查看數據、歷史數據曲線查看等功能。

方案拓?fù)鋱D

       三、方案組成

       1、感知層

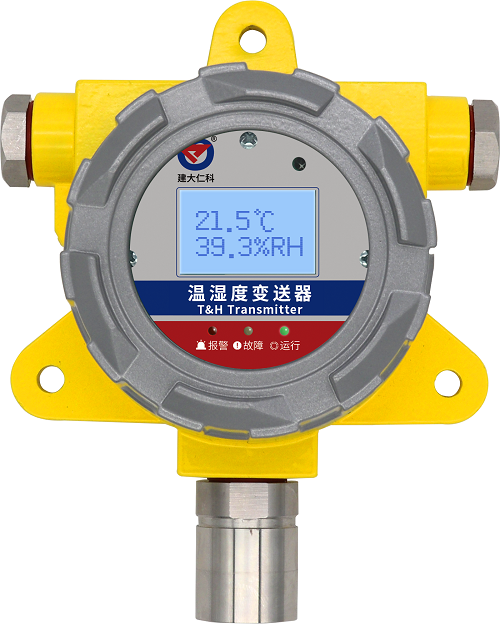

溫濕度傳感器

    RS-FPC-WS-N01-*

       該傳感器采用瑞士進口原裝高品質溫濕度傳感器，傳感器具有測量精度高，抗干擾能力強等特點，保證了產品的優異測量性能。帶有大屏液晶顯示，防護等級 IP65，可應用于戶外惡劣的現

場環境。

       1.采用遠程紅外遙控技術，無需拆卸即可修改參數；

       2.485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米；

       3.可選配高品質液晶顯示屏，現場可直接查看數值，夜晚亦可清晰顯示；

       4.現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。



甲烷傳感器

RS-FPC-CH4-N01-*

       該傳感器采用進口一線大品牌電化學傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特

點。

       1.采用遠程紅外遙控技術，無需拆卸即可修改參數；

       2.防護等級 IP65，可應用于戶外惡劣的現場環境；

       3.CH4 變送器 100 LEL 量程；

       4.可選配高品質液晶顯示屏，現場可直接查看數值，夜晚亦可清晰顯示；

       5.現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。

水浸傳感器

RS-SJ-N01-2

       采用獨有的交流檢測技術，有效避免了浸水電極長時間工作氧化導致漏水靈敏度下降的問題。

       標準ModBus-RTU，最遠通信距離2000米，可直接接入現場的 PLC、工控儀表、組態屏或組態軟件；

       1.外接漏水電極最遠可達 30 米，亦可外接長達 30 米漏水繩；

       2.該設備采用防水外殼，防護等級高，可長時間應用于潮濕、高粉塵等惡劣場合；

       3.采用交變電流檢測，電極即使長時間浸泡也不會產生電泳極化，不依賴特殊電極，做到壽命長、檢測可靠。

斷電報警器

RS-FPC-CH4-N01-*

       該報警器能夠進行單相電斷電檢測，三相三線、三相四線斷電及缺相檢測。設備采用卡軌式外殼，即可壁掛安裝也可現場安裝于標準 DIN35mm 導軌。

       1.傳感器電路工作溫度：-20℃~+60℃；

       2.傳感器電路工作濕度：0%RH~80%RH；

       3.采用我公司專利技術，可兼容檢測單相AC220V、三相三相制、三相四線制AC380V，內部算法自動識別外部電網。

煙霧報警器

RS-YG-N01

       該報警器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試。報警器內置蜂鳴器，報警后可發出強烈聲響。報警器采用標準的 485 信號輸出，Modbus 協議

，支持二次開發。

       1.采用微處理器，自動溫度補償；

       2.內置蜂鳴器，報警聲響：≥80dB；

       3.全方位 360°探測，吸頂安裝，防拆盒蓋；

       4.煙霧靈敏度：1.06±0.26%FT；

       5.符合標準：GB4715-2005；

       6.工作環境：-10℃~50℃，≤95%，無凝露。

大氣壓力傳感器

RS-QY-N01-2-4

       該傳感器選用進口高精度測量單元，設備內置高精度溫度補償，穩定性高，漂移小，可重復性高；選用壁掛式外殼可輕松固定于墻體。

       1.10-30V 寬直流電壓供電；

       2.寬范圍0-120Kpa氣壓量程，可應用于各種海拔高度；

       3.氣壓精度：±0.15Kpa@25°75Kpa；

       4.大氣壓力及溫度雙量同時測量；

       5.標準 ModBus-RTU 通信協議；

       6.IP65防護等級，獨特防水處理。

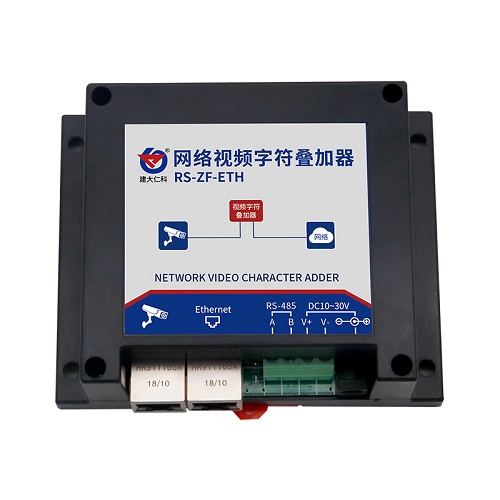

網絡視頻字符疊加器

RS-ZF-ETH

       是我司專為市面通用標準Modbus-RTU通訊模式485設備研發的一款適用于高清網絡攝像機的設備；它不僅支持單臺攝像機的字符信息處理，還可同時支持多臺攝像機的疊加使用。

       1.支持DC10~30V寬電壓輸入，字符顯示位置全顯示屏可調；

       2.匹配所有標準Modbus-RTU通信設備，最多可同時支持4臺攝像機疊加；

       3.獨立軟件配置，功能強大，界面簡潔，操作簡單，最多可接入16臺485設備；

       4.攝像頭底層協議對接，不影響原有視頻信號，實時顯示監視現場的數據變化。

       2、傳輸層

環境監測主機

RS-XZJ-100-Y-*

       是我司為生產車間等環境監控的場所研發的一款多功能監控主機,通過 RS485 接口可將我司所有的 RS485 型傳感器接入到環境監控主機，并將數據實時上傳至我司提供的免費云平臺

（www.0531yun.cn）。

       1.該設備支持 GPRS/4G、以太網、RS485 有線等任一方式上傳數據；

       2.強大的脫機短信報警功能，報警內容可自定義(功能選配)；

       3.大屏中文液晶顯示，界面簡潔友好；

       4.內置數據存儲，可存儲 52 萬條記錄；

       5.可自動識別 RS485 接口從設備是否工作正常。

       3、應用層

       云平臺：可實現對煙花爆竹生產環境監測系統的監測點位置、設備類型和實時數據的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看

、報警信息，方便工作人員及時維護，提高整個煙花爆竹生產環境的穩定性和可靠性。

       云控通APP平臺：為方便移動端用戶監測數據，公司研發推出“云控通”手機APP，方便用戶24小時實時監測。通過手機APP“云控通”可一鍵控制上萬個設備，支持視頻查看，設備故障/異常

報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。

       四、方案功能

       超限報警：當監測要素超限時，平臺會第一時間向管理人員發送短信、電話、郵箱、微信告警。

       歷史數據曲線：可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。

       手機APP監測： APP可移動在線監測環境數據，實時查詢，可定位報警位置，可對報警設備信息查詢等。

       實時監測：可通過電腦上的監測系統軟件實時查看所測環境的數據。

       實時地圖：地圖實時顯示設備位置、在線狀態及部分?jǐn)?shù)據信息。

       短信遠程配置：如果用戶離設備較遠，可以使用手機短信，實現對設備遠程配置。
