一、用戶需求
兩個庫房，每個庫房獨立一套設備。一個庫房一個溫濕度設備，控制一個中央空調（精密空調，可根據協議定制開發），一個奧普的加濕除濕一體機（精密帶485，可根據協議定制開發）
，一個空氣質量變送器（PM2.5 PM10 TVOC O2 CO2 甲醛 O3），一個煙感，一個光照，一個定位式水浸，一個吸頂式紅外，一個M88，一個聲光報警器，一個顯示屏。
在功能上實現采集庫房?jī)?nèi)的溫濕度數據，同時將數據上傳至監控平臺，并可以根據設定的溫濕度要求控制精密空調加濕除濕一體機等設備，實現對溫濕度的管控。
實現環境質量監控，并聯動新風系統換氣處理。
實現防火報警，一旦有火災發生可聯動新風設備進行通風，還可實現消防聯動。
實現燈光照明控制，聯動照明燈或窗簾自動控制光源。
實現漏水報警，若有設備觸發報警在平臺有聲音和彈窗提示，并且可以快速定位漏水位置。
實現紅外入侵報警，對于非法闖入的人員，會驅動聲光報警器發出聲、光報警。
除此之外，增加檔案庫房門禁系統、視頻監控系統以及庫房分區顯示屏。

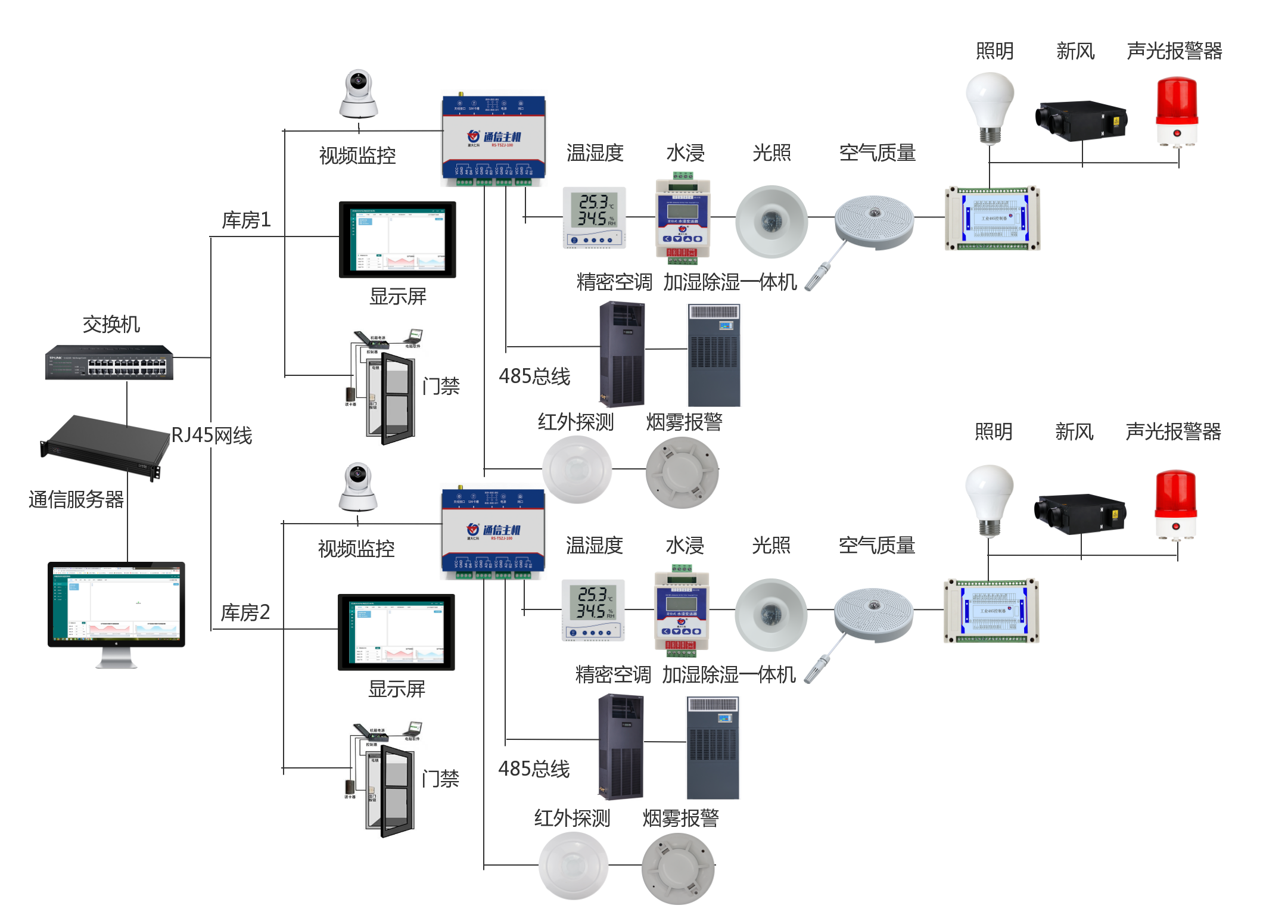

二、方案拓?fù)鋱D
三、系統介紹
1、檔案庫房溫濕度監控系統

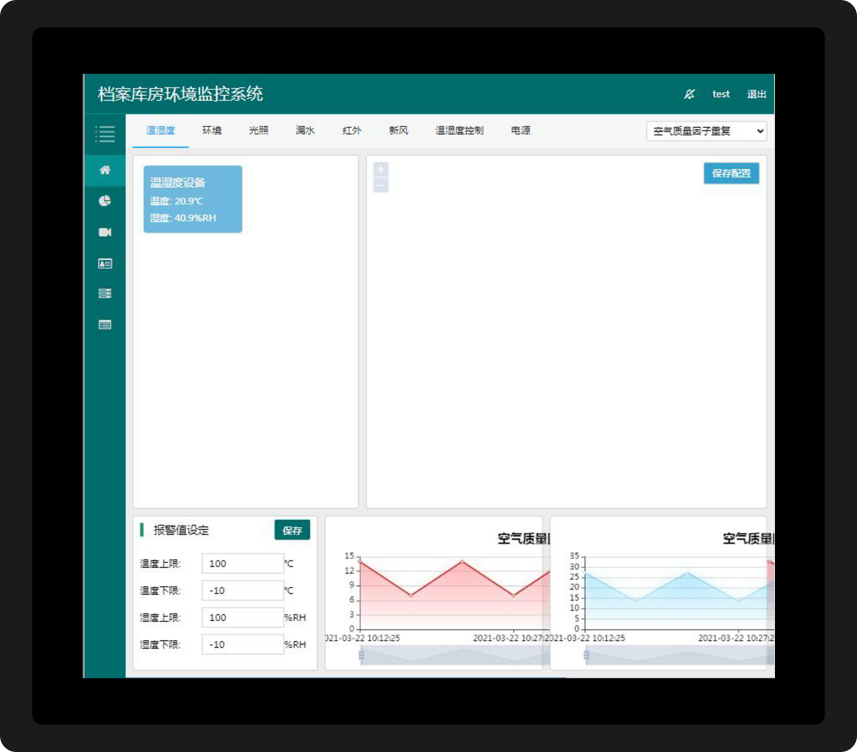

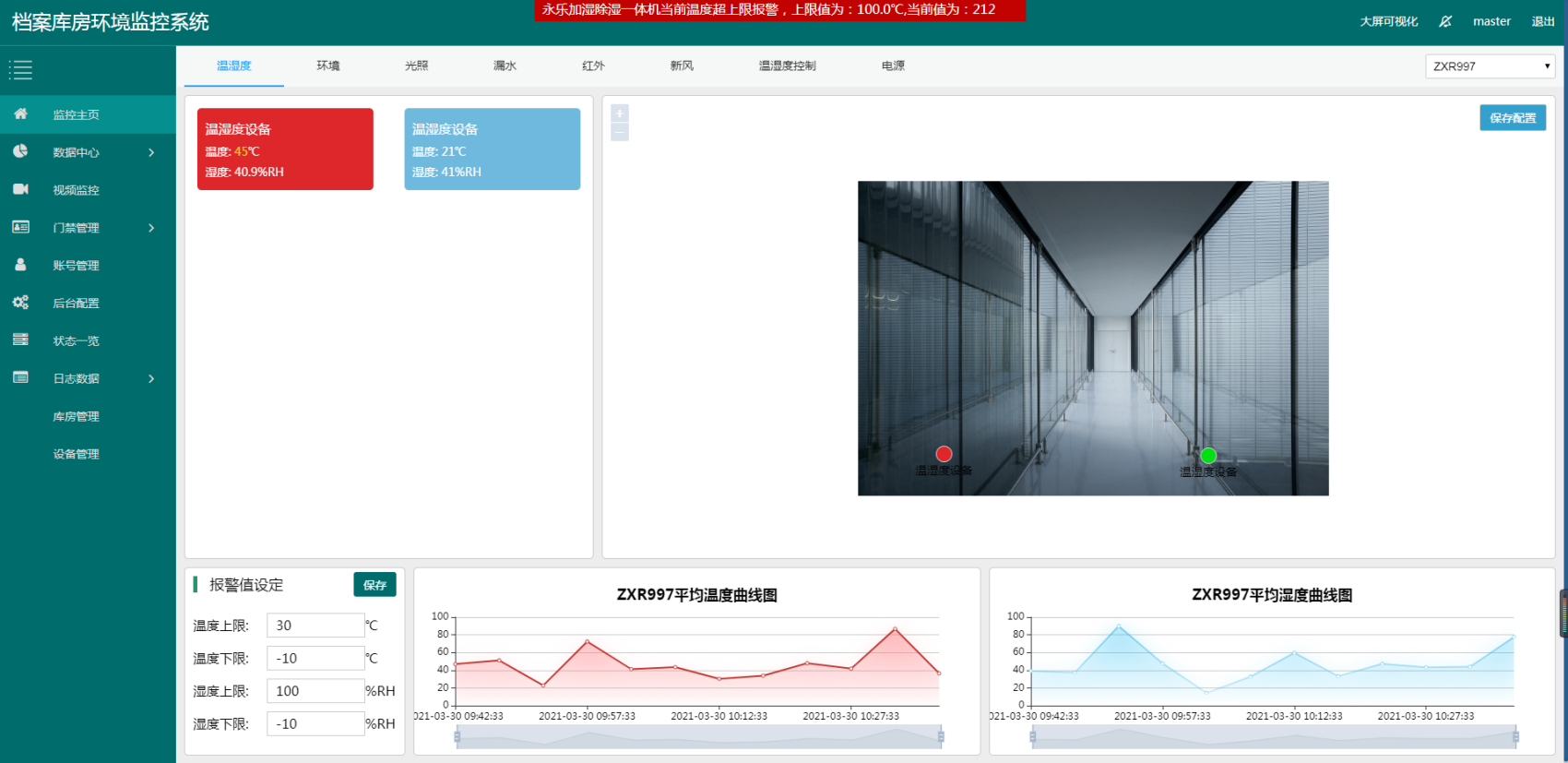

（1）溫濕度界面 分為溫濕度設備列表、庫房區域平面圖、報警值設定、庫房平均溫濕度曲線四部分。
溫濕度設備列表會顯示庫房?jī)?nèi)所有溫濕度設備的溫濕度數據，若有超限（可在下方設置報警值）設備會變紅顯示，并會有彈窗提示。右側可按實際添加庫房平面圖，方便確認每個設備的安
裝位置信息，快速定位報警設備位置。下方會顯示每個庫房平均溫濕度曲線，方便了解溫濕度變化趨勢。

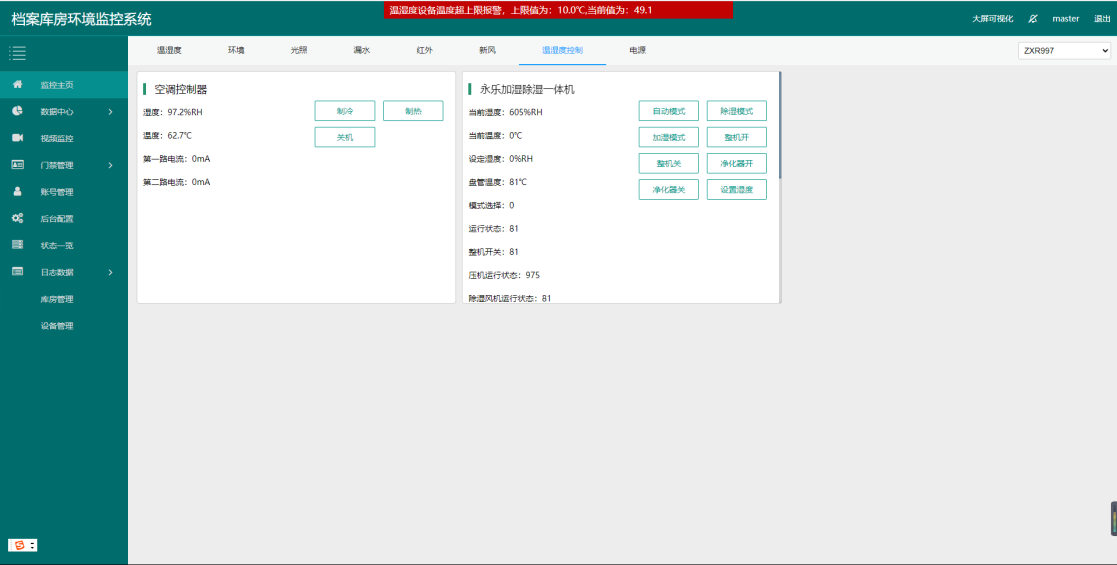

（2）溫濕度控制界面 主要用于操作控制空調控制器以及加濕除濕設備，使溫濕度數據與其實現聯動。
當溫度異常，可聯動精密空調自動發送制冷制熱關機的指令控制空調實現開啟或關閉，也可以遠程通過平臺發送指令控制空調，同時在平臺顯示當前的溫濕度以及當前空調的工作狀態。
當濕度異常，可聯動加濕除濕一體機實現自動除濕或加濕，也可以遠程通過平臺發送指令進行控制。
2、檔案庫房環境質量監控系統

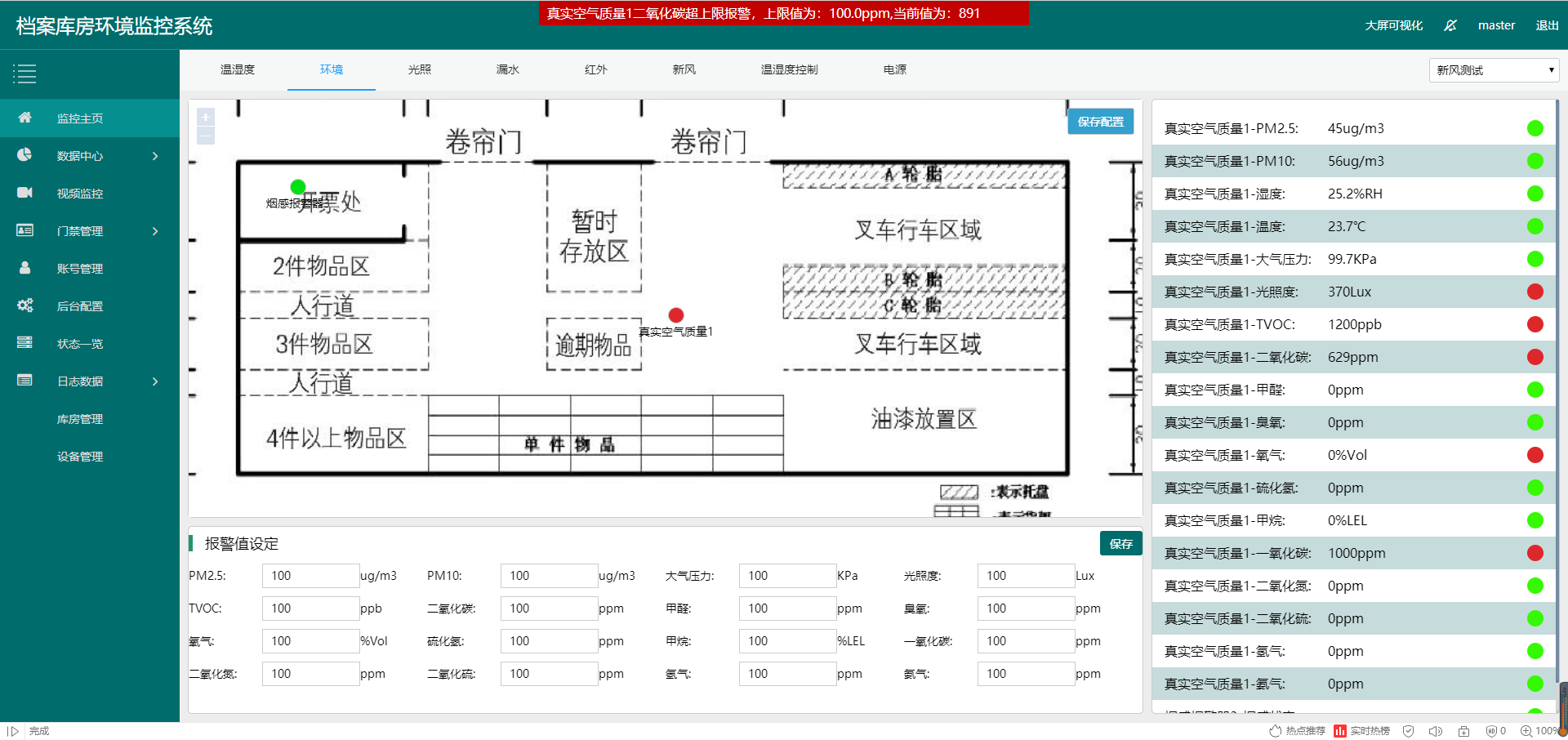

（1）環境質量監控界面 分為庫房區域平面圖、環境要素?cái)?shù)據列表、報警值設定三部分。
顯示各種空氣質量要素（PM2.5 PM10 TVOC O2 CO2 甲醛 O3），可設置報警值，當超過設定的報警值（O2是下限值，其余設備是上限值）時會聯動新風設備進行換氣。

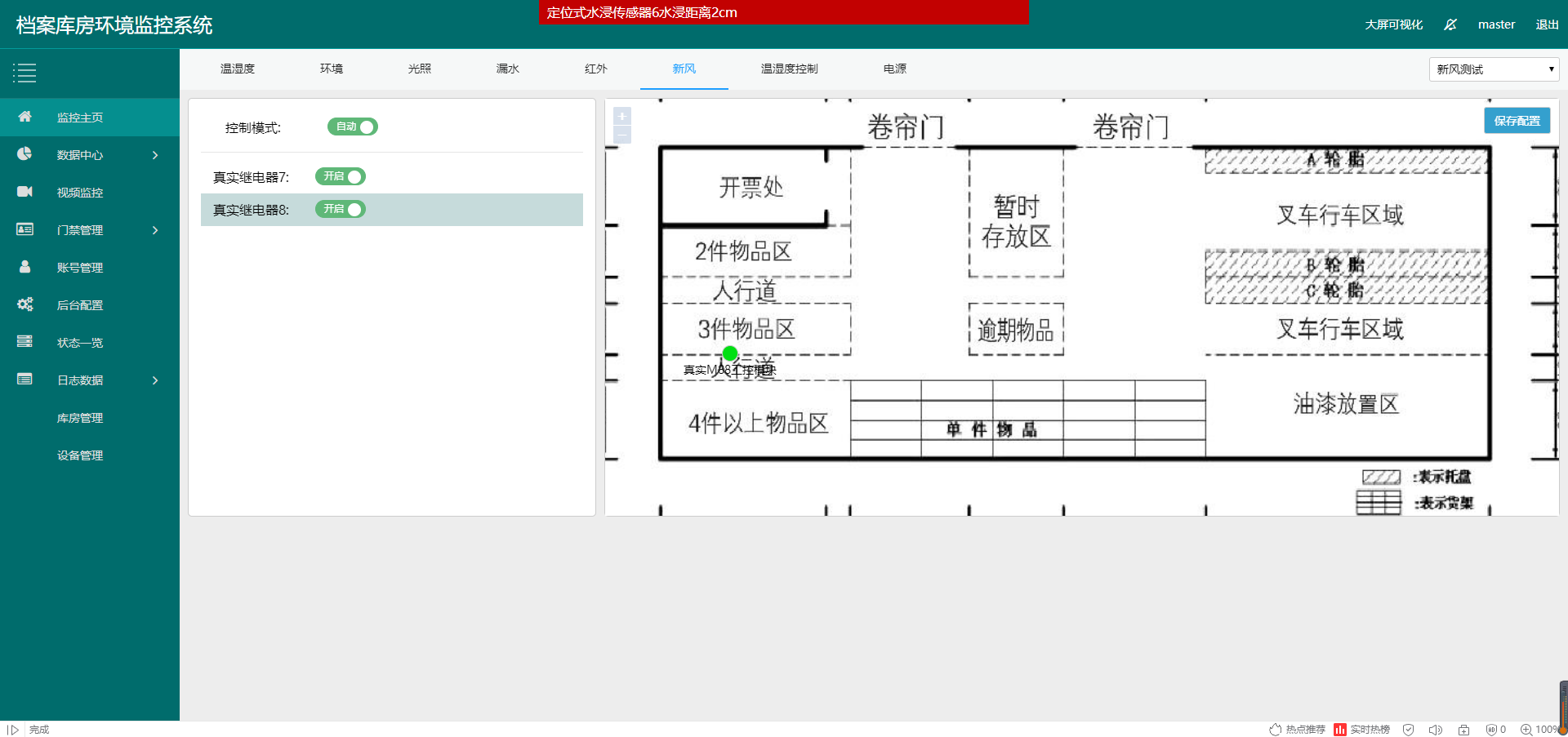

（2）新風界面 分為包括繼電器列表和庫房區域平面圖。
可實時檢測新新風設備的運行狀態，控制模式可自由選擇，若選擇手動模式，則在此界面手動點擊可控制新風設備的運行和停止，若選擇自動模式，則可以通過各種空氣質量聯動新風設備
進行換氣，保證環境潔凈。
3、檔案庫房防火系統
上面環境界面中可顯示煙感探測器狀態，實時監測館內的煙霧濃度，當出現警情時，會發出告警，提醒相關人員及時處理。還可與門禁系統實現聯動，實現煙感探測器報警自動開門。
4、檔案庫房燈光照明控制系統

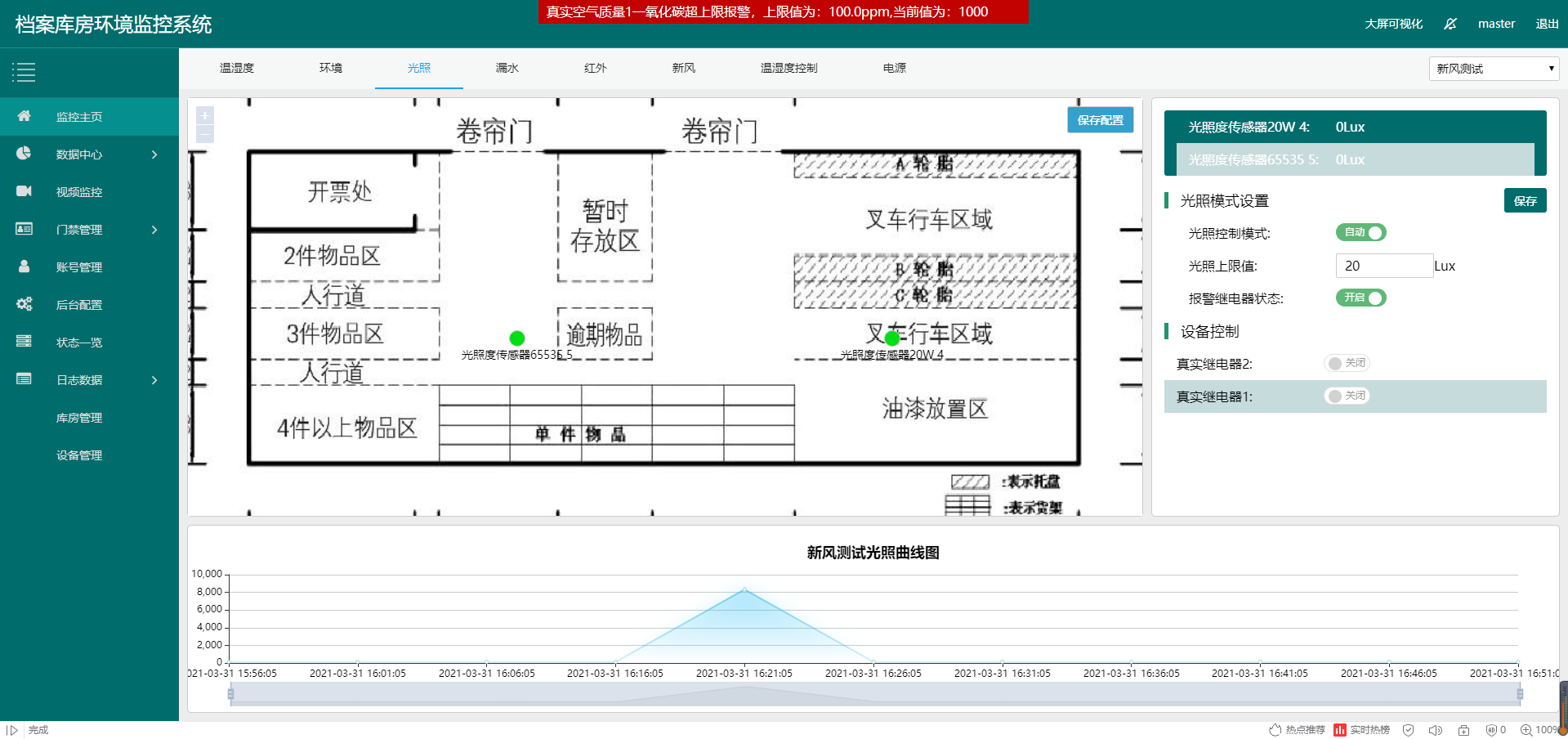

光照界面：分為庫房區域平面圖、光照傳感器設置、光照曲線圖展示三部分。
通過布置光照感應器，實時監測光照強度，可聯動電動窗簾，自動控制光源，減少燈光對檔案資料的照射，也可聯動電燈，在燈光暗的時候進行照明。并安裝燈光照明檢測模塊，在控制室
，通過微機可方便觀察庫房燈光開、關情況。
5、檔案庫房漏水系統

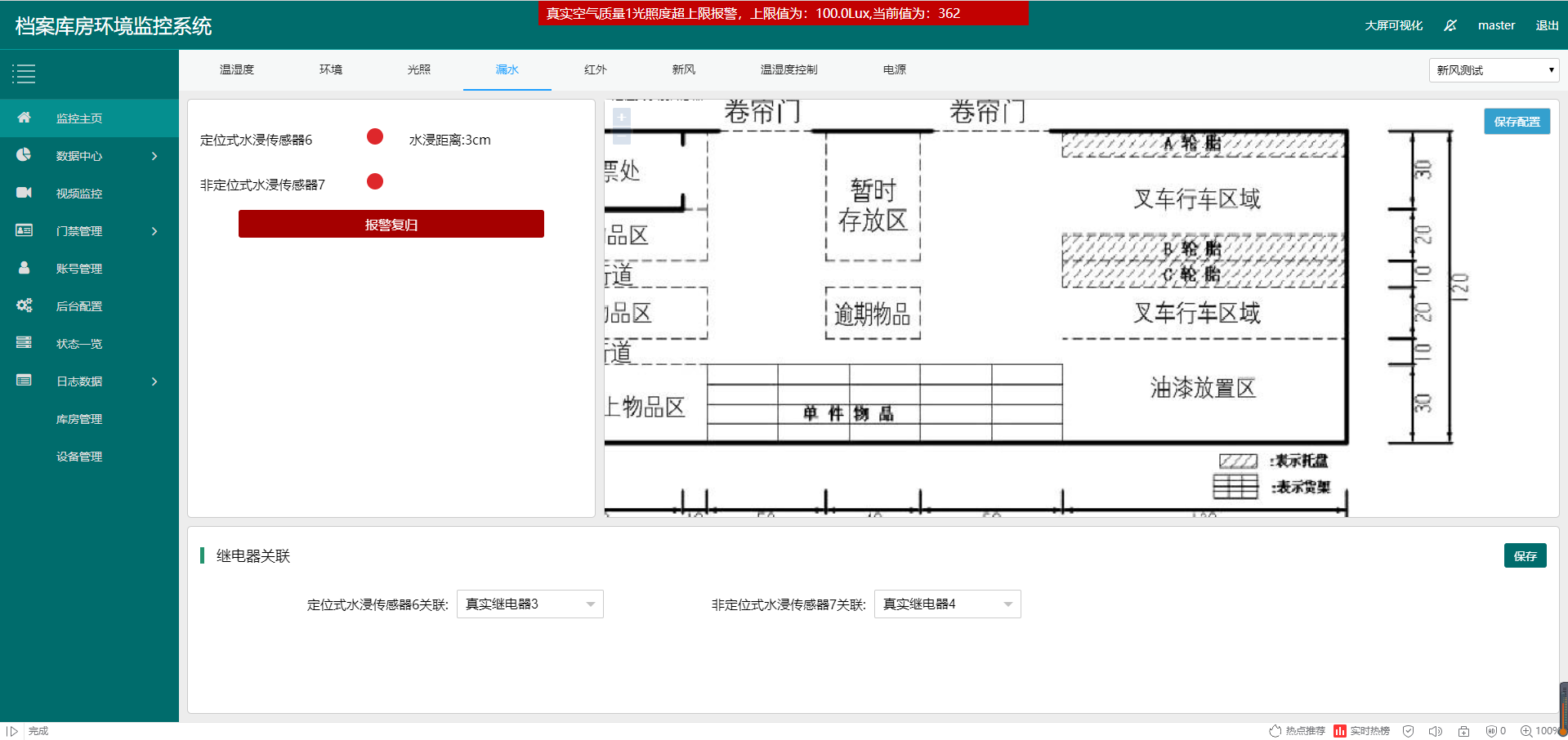

漏水界面：分為庫房區域平面圖、水浸設備狀態、關聯繼電器三部分。
可實時觀測水浸設備狀態，若有設備觸發報警可快速在平面圖上找到準確位置并且顯示漏水距離，并進行報警提示，以便工作人員快速了解狀況進行處理，也可關聯現場排水裝置，一旦
報警聯動排水裝置自動排水，防止漏水危害庫房?jī)?nèi)儲存物品的質量及電氣設備的使用。
6、檔案庫房紅外入侵報警系統

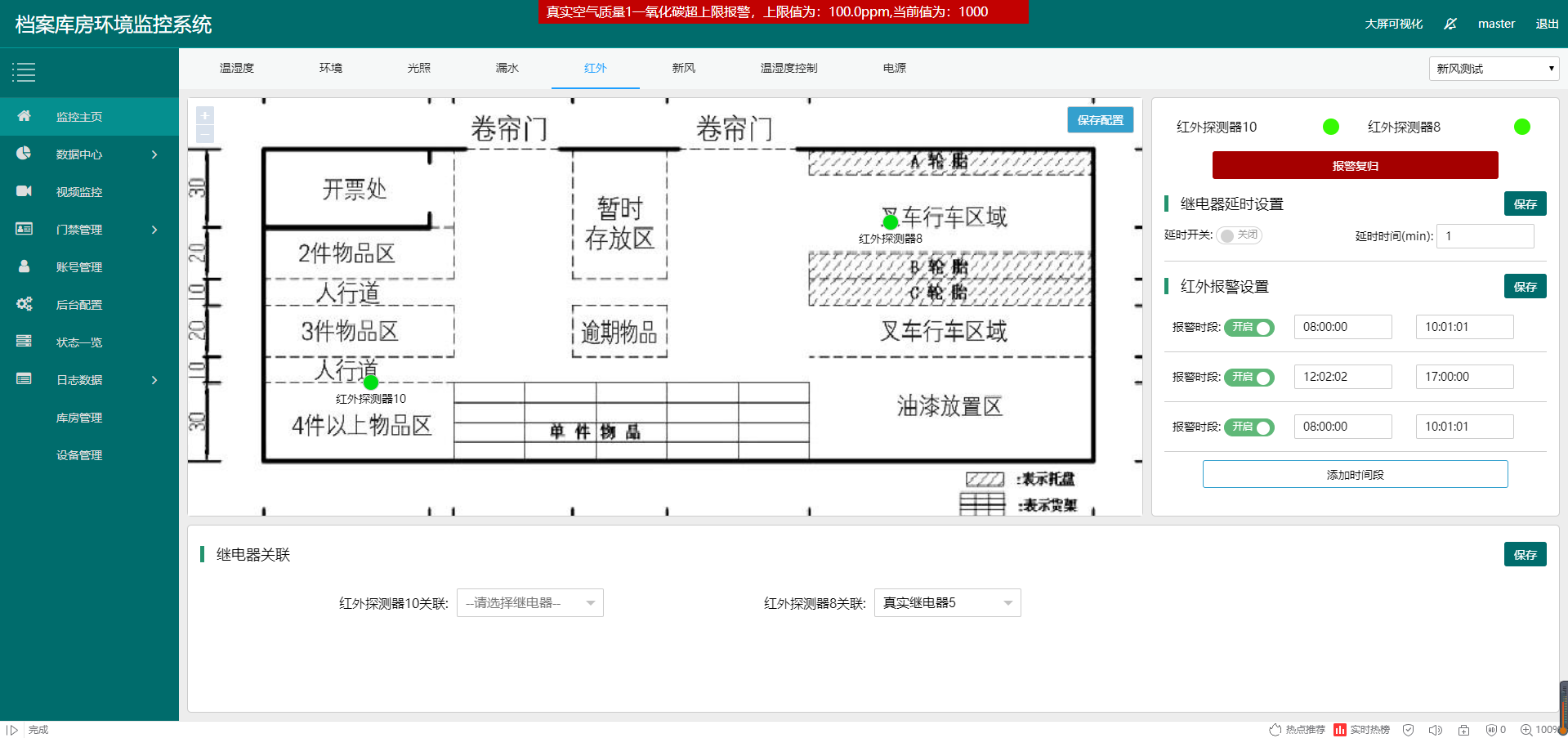

紅外界面：分為庫房區域平面圖、紅外傳感器的狀態列表、繼電器 延時設置、紅外報警設置、繼電器關聯列表五部分。
在庫房無人值守的情況下實時監控人員的進出情況，對于非法闖入的人員，會驅動聲光報警器發出聲、光報警，通知相關人員及時處理。并且可設置分時段報警，避免對正常進出的工作人
員誤報。
可聯動照明燈進行照明，在檢測到人員進入時開燈，離開后也可設置延時關閉時間，做到“人走燈滅”。
7、檔案庫房門禁系統
檔案庫房是重要檔案資料、文件、文物等的保存重地，對于任何人員的進出都應該有詳細的出入記錄，同時一旦起火，門禁可以與消防進行聯動方便人員出入，保障安全，由此可見門禁系
統的重要性不言而喻。檔案館智能門禁管理系統，針對珍貴的、文物級的特藏檔案庫房，在庫房大門安裝電控門鎖，工作人員進入庫房，首先刷卡，經主控微機校驗后，方可進入庫房，有門禁
卡、指紋鎖兩種驗證選型，有單門、雙門兩種選型，系統同時自動記錄工作人員的出入信息，可以進行追溯查詢，保證物品安全。
8、檔案庫房視頻監控系統

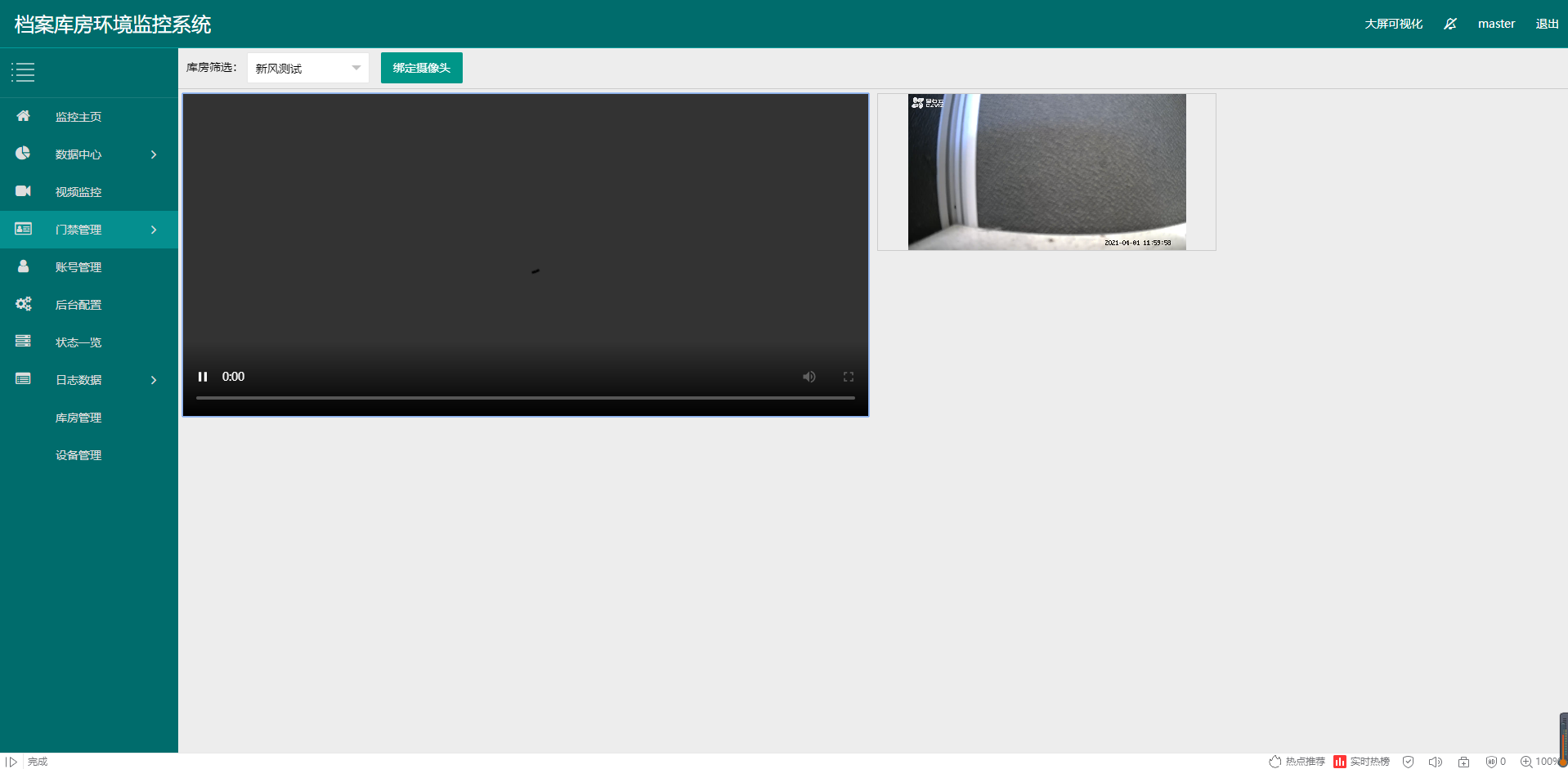

可綁定多個攝像頭對視頻畫面進行監控。
9、大屏可視化界面

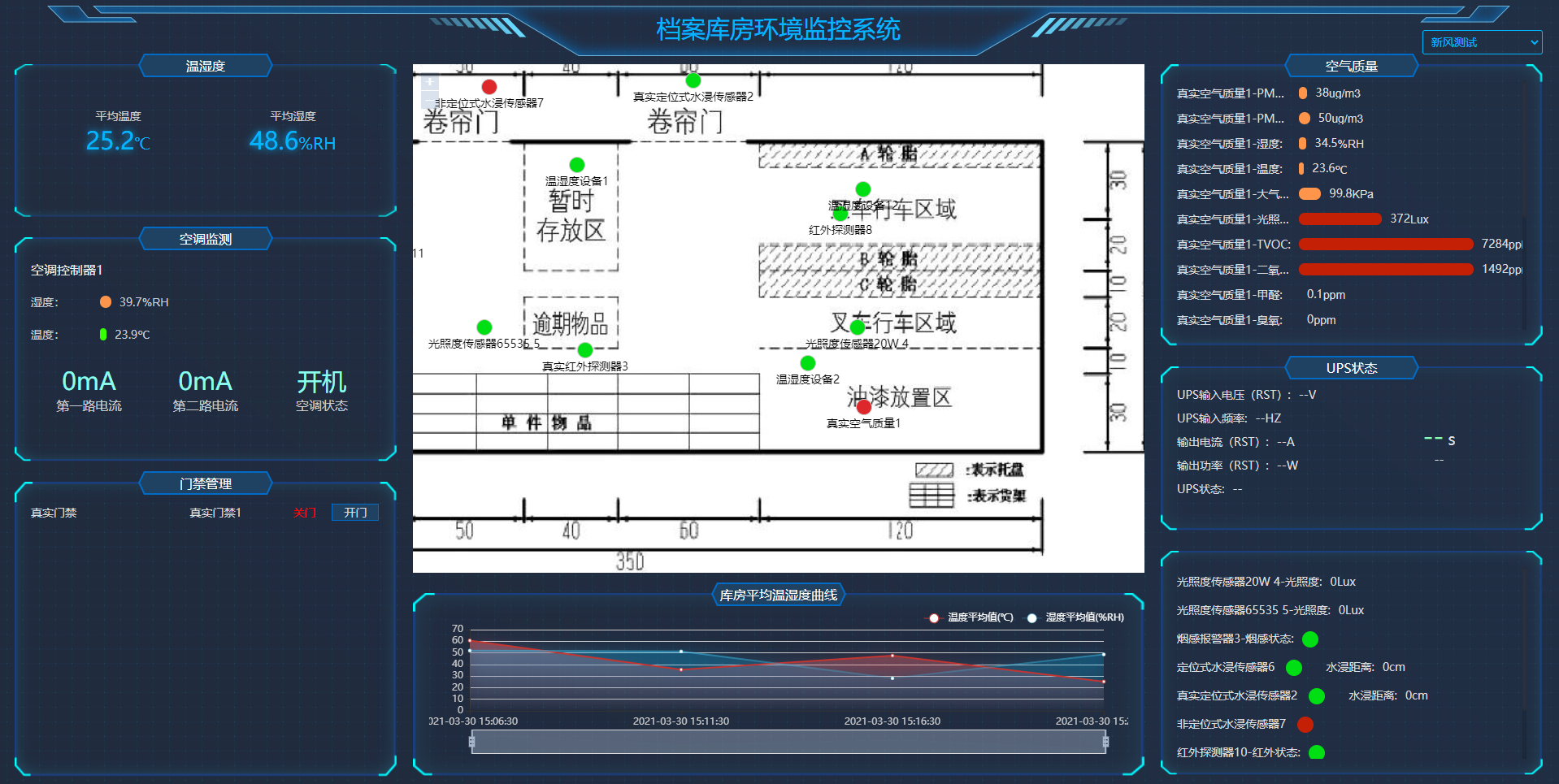

專業可靠的數據可視化系統可以在一塊屏幕之上承載所有的數據訪問并展示結果，高效的節約時間并提高生產率，和傳統的二維數據報告相比，數據可視化大屏更具優勢，用戶只需要輕輕點
擊鼠標，就可以輕松的與所有數據進行交互，并且可滾動顯示各個庫房的信息，數據也不再是存儲在電腦硬盤中冰冷的數字，也可以生動直觀地展現在大眾面前。
10、關于報警
關于報警的方式有以下幾種，平臺上設備狀態會變紅，隨之會有彈窗和聲音提示。還可利用M88外接聲光報警器，做到庫房就地報警。
四、設備清單
|
序號 |
設備名稱 |
設備型號 |
數量 |
功能描述 |
|
1 |
庫房環境監控服務器 |
RS-KFZJ-100 |
1個 |
軟件＋1U小主機 |
|
2 |
庫房通信主機 |
RS-TSZJ-100 |
2個 |
一個庫房一個通信主機 |
|
3 |
庫房分區顯示屏 |
RS-KFLCD-100 |
2個 |
一個庫房一個 |
|
4 |
86液晶殼溫濕度變送器 |
RS-WS-N01-1-* |
2個 |
一個庫房一個 |
|
5 |
M88 |
RS-M88 |
2個 |
一個庫房一個，用于控制照明、新風、聲光報警器等 |
|
6 |
多功能空氣質量變送器 |
RS-MG111-N01-AEFGHI |
2個 |
一個庫房一個 |
|
7 |
煙霧報警器 |
RS-YG-N01 |
2個 |
一個庫房一個 |
|
8 |
吸頂式紅外探測器 |
RS-HW-N01 |
2個 |
一個庫房一個 |
|
9 |
吸頂式光照變送器 |
RS-GZ-N01-XD-* |
2個 |
一個庫房一個 |
|
10 |
定位式水浸變送器 |
RS-SJ-DW-N01R01-1 |
2個 |
一個庫房一個 |
|
11 |
聲光報警器 |
RS-BJQ-* |
2個 |
非法入侵關聯聲光報警器 |
|
12 |
精密空調協議定制開發 |
RS-JMKT-DZ |
1個 |
按協議難易程度計算工時，得出費用 |
|
13 |
奧普加濕除濕一體機協議定制開發 |
RS-MJ-DZ |
1個 |
按協議難易程度計算工時，得出費用 |
|
14 |
門禁協議定制開發 |
RS-JSCJ-DZ |
1個 |
按協議難易程度計算工時，得出費用 |
分區顯示屏：19寸觸摸顯示屏，可實時顯示監測信息?？筛鶕?jù)不同權限用戶查看不同
庫房區域的環境參數及狀態，不同用戶可設置不同控制權限。
