第一章 項目概述
1.1 項目背景
隨著經濟社會的不斷發展，我國道路橋梁工程建設取得了顯著成果，給人們的日常出行帶來了極大的便利。由于瀝青、混凝士等材料具有良好的穩定性和較強的抗凍性，因而其在公路基層施工中得以普及。道路橋梁工程建設所需的瀝青、混凝士等材料都是在拌合站生產出來的，這些材料用量大，品種多，原材料復雜，其質量直接影響到公路的質量與通行安全，因此，拌合站是工程中必不可少的設備，加強拌合站管理也是工程管理工作不可忽視的一部分。
傳統的拌合站生產質量控制方法多采用人工抽檢、人工值守監控、或生產時對拌合站控制界面錄屏監控，對于產出產品是否合格采取產出后采樣檢查的方式，無法做到生產過程實時監控并且人為干擾因素多，很難保證生產過程數據真實性和產品質量合格率。
山東仁科拌和站環境溫度監測系統綜合運用計算機網絡技術、數據庫技術、通信技術以及新型傳感技術，主要針對粉料罐、出料口、料倉、液體池等主要生產環節處溫度進行監控，實現對材料生產過程中的關鍵數據進行實時采集、分析、評價、預警，能夠在很大程度上彌補傳統工程質量管理的不足，全面升級混凝土拌合站生產服務水平，響應國家要求，打造品質工程。
1.2 建設目標
在研發設計拌合站環境溫度監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以物聯網為基礎，無縫隙、信息化、精準化、可視化、智慧型現代拌合站環境溫度監測系統，實現對拌合站關鍵溫度數據的集中分布式監控和智能化管理的目標，保證拌合站運行的高穩定性、高可靠性、高安全性。
具體架構如下：
出料口溫度監測：拌和站出料口通過紅外測溫的方式進行溫度監測，并將采集到的溫度數據上傳到云平臺；
粉料罐溫度監測：拌和站粉料罐溫度監測有兩種監測方式，一種采用貼片式扁形探頭，探頭貼在罐體外部，監測罐體外部的溫度；另一種采用四分管螺紋探頭，探頭插入粉料罐內部，監測罐體內部的溫度；最終將采集到的溫度數據上傳至云平臺；
液體溫度監測：拌和站液體溫度監測采用不銹鋼型多探頭溫度傳感器，實時采集液體的溫度數據，并將采集到的溫度數據上傳至云平臺；
料倉溫度監測：拌合站料倉溫度監測采用四分管螺紋型金屬探頭溫度傳感器，實時采集砂石內部的溫度數據，并將采集到的溫度數據上傳至拌和站溫度監測云平臺。
1.3 設計原則
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的粉料罐、出料口、料倉溫度監測數據的實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
我司在拌合站環境溫度監測系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
拌合站環境溫度監測系統安全可靠，具有一定的安全保護措施，防止病毒感染、攻擊，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
系統方案控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 設計依據
■ 《溫度指示控制儀》JJG874-2007
■ 《建設工程施工現場供用電安全規范》GB 50194-93
■ 《濕度傳感器校準規范》JJF 1076-2001
■ 《環境試驗設備溫度濕度校準規范》JJF 1101-2003
■ 《機械式溫濕度計檢定規程》JJG 205-2005
■ 《自動化儀表選型規定》GBJ93-86
第二章 項目介紹
2.1 拌合站環境溫度監測系統介紹
拌和站環境溫度監測系統是一個綜合利用計算機網絡技術、數據庫技術、通信技術、新型傳感技術等構成的體系，它以物聯網技術為支撐，集“智能感知、智能服務”為一體，建設智能監測體系，提高統籌調控能力，為保障拌合站生產質量、施工安全等提供技術手段。
拌和站環境溫度監測系統主要由紅外測溫傳感器、GPRS數據采集器、不同類型的多探頭溫度傳感器以及綜合環境監控云平臺組成，可實現對拌和站出料口、粉料罐、料倉以及液體池溫度的重點監測，并將監測到的溫度數據通過4G/WIFI網絡上傳至綜合環境監控云平臺。通過此系統，可以幫助管理人員快速、及時、準確的收集生產拌合過程數據，通過事前試驗確定的配合比，事中監督生產，事后統計分析評定考核，運用計算機和通訊技術手段來保證生產計劃目標的實現，對混凝土拌合過程進行跟蹤觀測，實時對錯誤進行報警和處理，保障生產質量、生產安全。
本監測系統施工部署簡單方便，細節考慮周到，擴容方便。所有的監測設備都采用4G/WIFI信號上傳方式；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，監控平臺中新增的設備，無需手動添加，維護非常方便。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

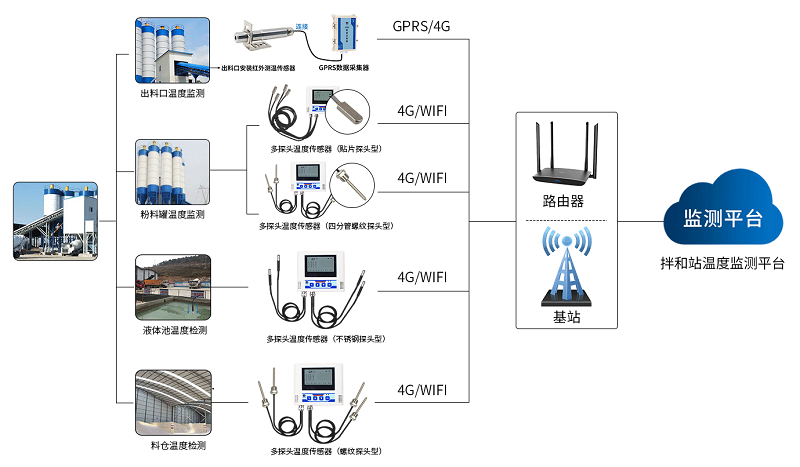

2.2 拌合站環境溫度監測系統拓撲圖
2.3 拌合站環境溫度監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為拌合站的運行維護提供更多的技術支持和保障。
■ 專業傳感器，精準監測
該系統中監測設備均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 無線傳輸、無需布線
該系統中所有采集設備具采用4G/WIFI信號通訊方式，對網絡環境差、監控節點分布廣、數量大的多站點集中智能監控提供了最有效的監控手段，使用基于4G/WIFI網絡的監控系統為網絡運營維護的統一管理提供了便利。
■ 斷點續傳功能
如遇網絡故障，設備具備數據補傳功能，確保數據的完整性。自帶數據存儲功能，在服務器宕機時，設備可自行存儲接收的實時數據，并在網絡恢復時自動上傳存儲的數據。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 具有豐富的自動告警方式
系統支持電話、短信、聲光、郵件等報警功能，并具有多種告警策略可以選擇，通用系統即可滿足絕大多數用戶的需求。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現各監測站點統一監管需要。
■ 軟硬件產品集成度高
拌合站環境溫度監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
■ 多平臺遠程管理，功能強大
我司拌合站環境溫度監測系統支持電腦PC端、APP移動端、微信公眾號等多種方式遠程查看、管理數據。
第三章 項目方案設計
山東仁科拌合站環境溫度監測系統由紅外測溫傳感器、GPRS數據采集器、多探頭溫度傳感器以及綜合環境監控云平臺組成，可實現對拌和站出料口、粉料罐、料倉及液體池溫度的實時監測，并通過4G/WIFI網絡上傳至云平臺。

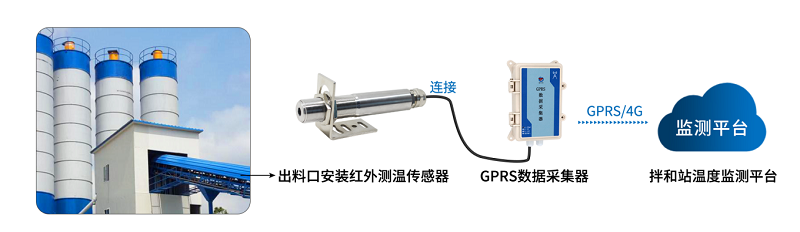

3.1 拌合站出料口溫度監測子系統
監測意義：拌合站因其機械化、自動化生產程度較高，并能保證瀝青、混凝土等產品質量和節省原材料，常被用于工程量大、工期長、工地集中的大、中型水利、電力、橋梁等工程。但其經過長時間的運行，也很容易出現一些問題，例如出料口結塊、堵塞、下料慢等，不僅會延誤工期，嚴重時還會導致發生意外事故。山東仁科專門設計的出料口溫度監測系統，可以有效實時監測拌合站運行過程中出料口的溫度情況，以便及時發現問題，排除故障。
監測要素：拌合站出料口溫度監測
監測內容：遠程實時查看和控制、實時分析溫度數據、設備狀態監測、設備異常告警、報警記錄、歷史溫度數據查詢、遠程繼電器控制等。
監測效果：山東仁科拌和站出料口溫度監測系統通過非接觸式紅外測溫的方式對出料口的溫度情況進行實時監測。該系統在拌合站出料口安裝紅外測溫傳感器，連接GPRS數據采集器，通過監測出料口發射出的紅外輻射強度來計算其表面溫度，并將計算出的溫度數據上傳至綜合環境監控云平臺。通過此監測系統，可以實現對拌合站出料口非接觸式的溫度測量，方便有效地監測材料運輸過程中出料口的溫度變化情況，及時發現存在的問題，減少意外和損失。
|
產品列表 |

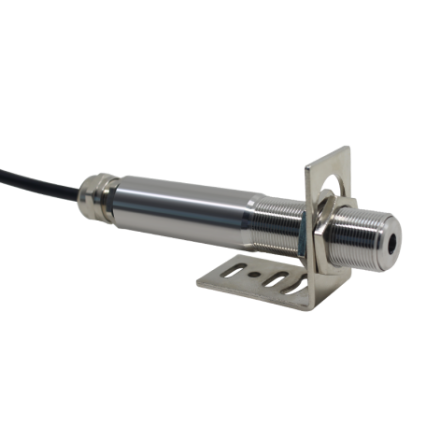

紅外測溫傳感器
型號：RS-WD-HW-N01
 |
原理 |
該溫度傳感器為一體化集成式紅外溫度傳感器，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內，可以在不接觸目標的同時通過測量物體發射的波長在 8μm－14μm 范圍內的紅外輻射能量計算出物體的表面溫度。 |
|
功能特點 |
① 易于安裝，金屬殼體上的標準螺紋可與安裝部位快速連接；
② 同時還有選件（安裝支架、冷卻吹掃套等）以滿足各種工況場合要求；
③ 可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度；
④ 非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。 |
|
直流供電（默認） |
10V-30V DC |
|
最大功耗 |
0.12w |
|
測量溫度范圍 |
0-100℃、0-150℃、0-200℃、0-300℃、0-400℃、0-500℃、 0-600℃ |
|
溫度數值分辨率 |
0.1℃ |
|
光譜范圍 |
8~14um |
|
精度（默認） |
測量值的±1%或±1℃，取大值(@300℃） |
|
變送器電路工作環境 |
溫度：-20 ~60°C 相對濕度：10–95%（不結露） |
|
預熱時間 |
≥40min |
|
響應時間 |
300 ms (95%) |
|
光學分辨率（D:S） |
20:1 |
|
發射率 |
0.95 （出廠預設） |
|
輸出信號 |
RS485 |
|
防護等級 |
IP54 |
|
外殼 |
304 不銹鋼 |
|
電纜長度 |
2m（默認） |

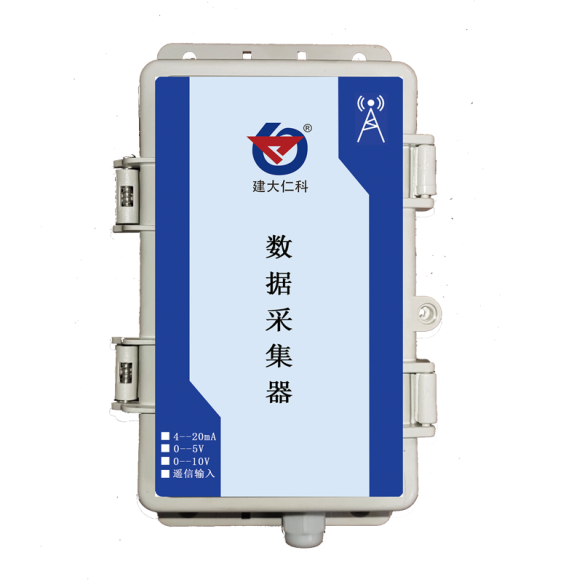

GPRS數據采集器
型號：RS-*-GPRS
 |
原理 |
GPRS數據采集器是一款適用于野外設備監測和控制并通過GPRS/4G無線傳輸?shù)慕K端設備，具備4路模擬量信號采集，可同時采集一路或者多路溫度傳感器，產品完全防水。 |
|
功能特點 |
① 帶有4路模擬量信號采集，4~20mA（兩線制、三線制均可）、0~5V、0~10V 型信號，出廠可選；
② 帶有4路開關量采集，可采集干接點或有源信號，支持閉合報警及斷開報警；
③ IP65防護等級，可長時間在野外雨雪環境中使用；
④ 參數全部短信設置，短信查詢；
⑤ 可實現脫機短信報警，語音振鈴報警（最多可設置5個目標號碼）；
⑥ 數據實時上傳免費云平臺及手機 APP，實現數據實時監控；
⑦ 數據流量低，每月小于30M,支持中國移動或中國聯通2G/3G/4G手機卡；
⑧ 支持開關量信號短信報警內容自定義，報警恢復內容自定義；
⑨ 內置天線或外置吸盤天線可選（默認內置）；
⑩ 設備支持二次開發，詳情請咨詢我司技術人員。 |
|
供電方式 |
220V AC或10~30V DC供電 |
|
模擬量采集分辨率 |
12bits（4096 分辨率） |
|
輸入抗阻 |
4~20mA信號輸入，輸入阻抗≤200歐；
0~5V、0~10V信號輸入，輸入阻抗≥10K 歐 |
|
開關量輸入 |
干接點或有源信號（3-30V，輸入電阻≥10K） |
|
信號輸出 |
GPRS無線信號傳輸（默認）、4G信號輸出、GSM短信輸出 |
|
靜態功耗 |
0.4W，瞬時最大功耗：1.2W |
|
繼電器帶載能力 |
3A 250V AC或3A 30V DC |
|
工作溫度 |
-40℃~60℃ |
|
工作濕度 |
5%~95% |
3.2 拌合站粉料罐溫度監測子系統
監測意義：粉料罐是儲存粉狀物料的筒倉，儲存如水泥，摻和料、干式粉狀添加劑等。一般來說，拌合站的良好運行都要求粉料罐內存放粉料有良好的流動性，而粉料罐中粉料的流動性又與環境溫度有著密不可分的關系。剛輸送來的物料溫度較高，經氣體輸送后較為疏松，很容易流動；在積壓一段時間后流動性較差，在卸料時常常發生起拱現象。山東仁科粉料罐溫度監測系統能夠?qū)崟r監測粉料罐內部環境溫度，在溫度過高或者過低時都會自動發出告警，對于拌合站生產無論是產量還是質量的提升都具有重要意義。
監測要素：拌合站粉料罐溫度監測
監測內容：遠程實時查看和控制、實時分析溫度數據、設備狀態監測、設備異常告警、報警記錄、歷史溫度數據查詢、遠程繼電器控制等。
監測效果：山東仁科拌和站粉料罐溫度監測系統對拌合站粉料罐溫度數據進行實時采集和傳輸，經云端服務器分析處理后在平臺頁面上展示并通過各種方式通知管理人員。該系統，既可以幫助管理人員進行實時數據監控，把控生產進度、質量情況；又提供歷史查詢功能，可以對生產情況進行追溯，便于成本核算、預測，問題追責，為質量問題溯源提供資料；除此之外還提供分析預警機制，并及時將告警信息通知給現場管理人員，對生產數據形成小結和報表，分類匯總生產混合料各關鍵指標情況，實時分析生產質量、進度并及時糾正偏差。

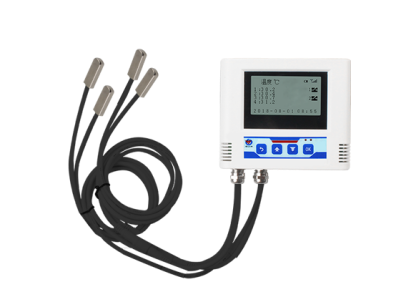

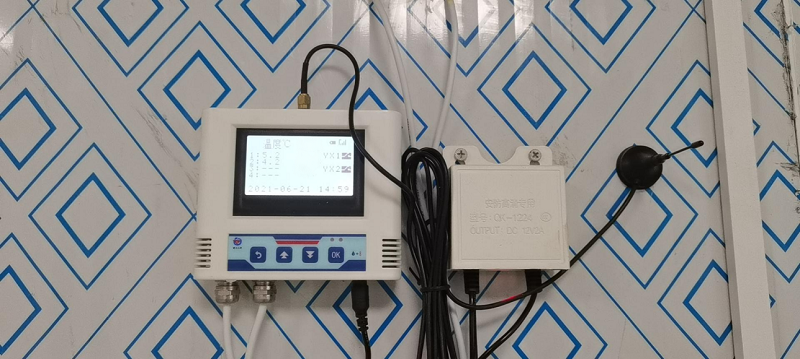

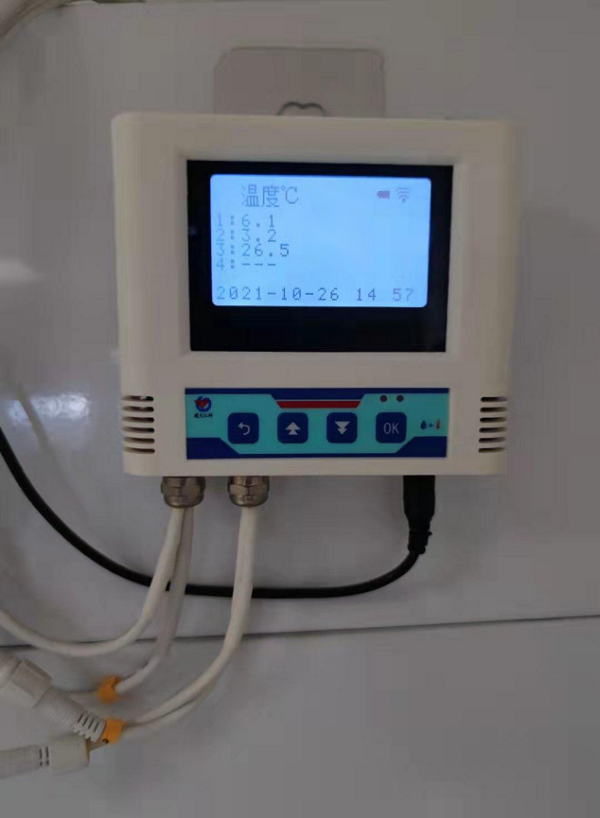

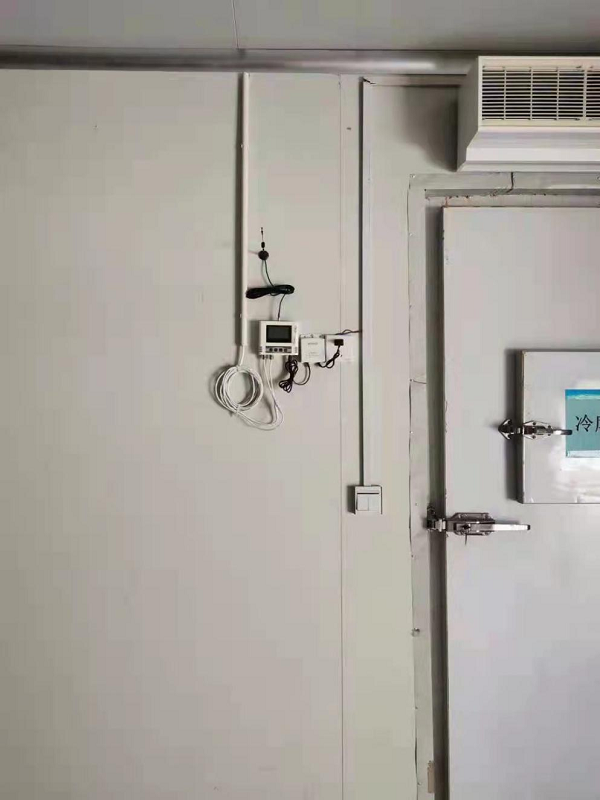

監測方式：山東仁科拌合站粉料罐溫度監測系統共有兩種監測方式。一種采用貼片式扁形探頭溫度傳感器，探頭貼在罐體外部，用于監測粉料罐外部的溫度。此種監測方式溫度傳感器與粉料罐接觸面積較大，測量結果更加精準；另一種采用10cm四分管螺紋探頭溫度傳感器，探頭插入粉料罐內部，用于監測粉料罐內部的溫度。無論采用哪種方式，所采集到的溫度數據最終都上傳到綜合環境監控云平臺，進行統一分析處理。

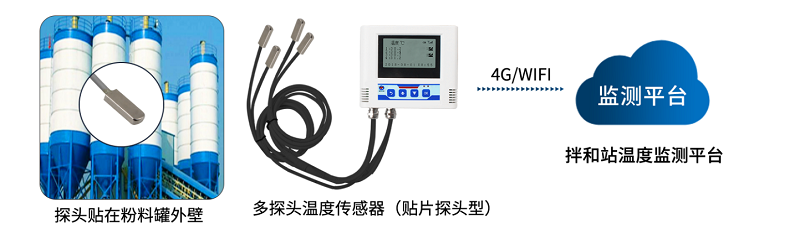

【方式一：貼片探頭監測】

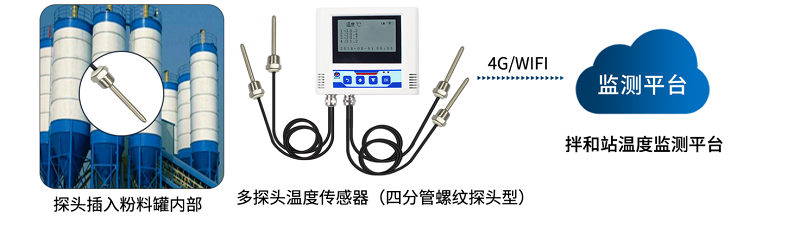

【方式二：四分管螺紋探頭監測】
3.3 拌合站液體溫度監測子系統
監測意義：拌合站內一般會設置若干液體池，用于蓄水、排放污水等。例如廢水沉淀池，用來對拌合系統以及場內污水進行沉淀，一方面可以將里面的砂石資源分離出來進行重復再利用；另一方面污水經過沉淀后可以作為洗車或者一部分生產用水，既節約水資源又保護了生態環境。但是，這些蓄水池或者沉淀池在施工時一般溫度較低，澆筑好的基礎常會出現凍裂的情況，影響施工效率。山東仁科拌和站液體溫度監測系統，可實時采集液體池相關的溫度數據，方便拌合站管理人員及時根據環境溫度的變化情況做出相應調整，做好保溫養護工作，確保拌合站的正常運行。
監測要素：拌合站液體池溫度監測
監測內容：遠程實時查看和控制、實時分析溫度數據、設備狀態監測、設備異常告警、報警記錄、歷史溫度數據查詢、遠程繼電器控制等。

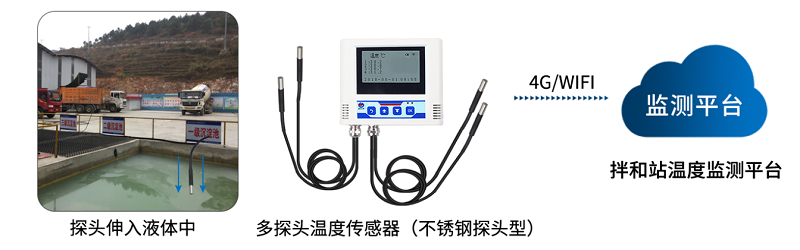

監測效果：山東仁科液體溫度監測系統采用不銹鋼多探頭溫度傳感器，以物聯網技術為支撐，具有較強的即時性以及可視性。所采集的數據通過4G/WIFI上傳至拌和站溫度監測平臺，在進行溫度管理的過程中相關管理人員通過網絡，就可以進行管理，在很大程度上提升了溫度管理的效率。同時，網絡化的溫度監控與其他自動化技術有較強的兼容性，因此也能根據技術發展的趨勢，對溫度監控系統進行進一步拓展，滿足拌合站溫度監測系統后續升級的需求。
|
設備列表 |

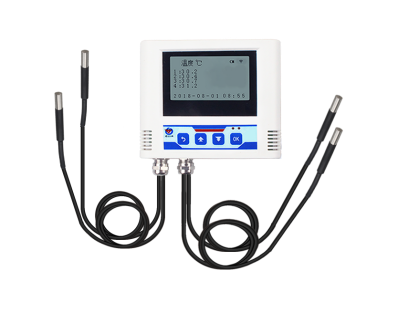

不銹鋼探頭型溫度傳感器
型號：
RS-WS-WIFI/GPRS-Y*
 |
原理 |
該溫度傳感器是一款基于4G/WiFi信號傳輸?shù)墓I(yè)級溫濕度變送器，可將采集的最多4路溫濕度數據通過4G/WiFi信號上傳到服務器。本系列產品充分利用已架設好的通訊網絡實現數據采集和傳輸，達到溫濕度數據集中監控的目的。
產品采用不銹鋼探頭，探頭完全密封，適合測量液體溫度。 |
|
功能特點 |
① 瑞士進口原裝高品質溫濕度測量單元，探頭線最長可達30米；
② 采用4G傳輸方式，無需現場布線，無距離限制；通過WIFI方式上傳數據，支持局域網內通信、跨網關廣域網通信，支持二次開發；
③ 支持動態域名解析DNS；
④ 溫濕度采集頻率2S/次，數據上傳頻率1S~10000S/次可設；
⑤ 內置存儲，通信恢復后，自動續傳已存數據；
⑥內置報警功能，可進行報警的上下限值及回差值設置；可實現斷電告警、來電告警、超限聲光報警、超限短信告警、振鈴語音告警等報警功能；
⑦ 可接免費的RS-RJ-K 軟件平臺及環境監控云平臺（www.0531yun.cn或 iot.0531yun.cn）；
⑧ 設備適應DC10~30V 寬電壓供電。 |
|
供電 |
10~30V DC |
|
平均功耗 |
WiFi：0.75 W 4G：0.5W |
|
通信接口 |
4G或WIFI信號傳輸 |
|
IP地址 |
WiFi型支持靜態IP地址、IP地址自動獲取功能、支持跨網關、域名解析，支持廣域網連接。 |
|
A準精度 |
±0.4℃（25℃） |
|
B準精度（默認） |
±0.5℃（25℃） |
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~95%RH 非結露 |
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
溫度顯示分辨率 |
0.1℃ |
|
刷新時間 |
1s |
|
探頭個數 |
2~4路（默認4路） |
|
長期穩定性 |
≤0.1℃/y |
|
響應時間 |
≤25s(1m/s風速) |
3.4 拌合站料倉溫度監測子系統
監測意義：對于拌合站施工尤其是冬季施工來說，溫度是各個環節都不可忽略的一個關鍵因素。當拌合站料倉環境溫度長期低于0℃時，意味著隨時面臨因混凝土等施工材料出機溫度不達標而被迫停止施工的風險，需要利用現有技術來提高混凝土的抗凍性，來保證混凝土等施工材料符合質量要求。山東仁科拌合站料倉溫度監測系統可以實時采集料倉內部的溫度數據，并將這些數據通過4G/WIFI信號上傳至拌和站溫度監測平臺，經過系統的分析，幫助管理人員及時做出適當?shù)奶幚恚Ｕ习韬险緝?nèi)良好的生產溫度環境。
監測要素：拌合站料倉溫度監測
監測內容：遠程實時查看和控制、實時分析溫度數據、設備狀態監測、設備異常告警、報警記錄、歷史溫度數據查詢、遠程繼電器控制等。

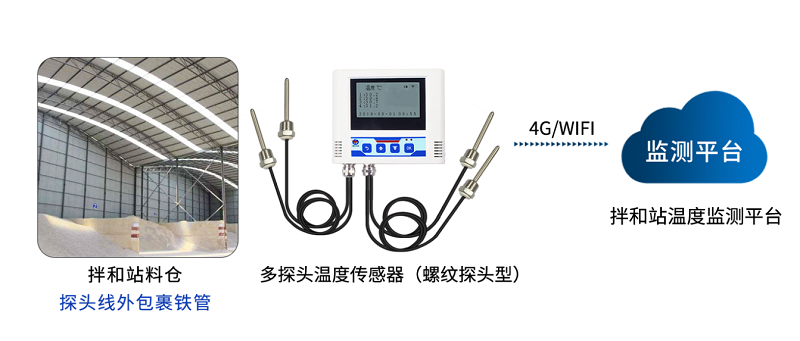

監測效果：對于料倉內砂石等固體原料溫度的監測，山東仁科采用四分管螺紋型金屬探頭溫度傳感器。監測時，為防止砂石損害傳感器探頭及線纜，建議探頭線外包裹鐵管。通過本系統，管理人員利用物聯網技術將拌合站與溫度監測設備進行連接，通過網絡后臺就能對拌合站料倉溫度進行監測以及管理。同時，利用計算機以及其他多媒體設備對拌合站的具體生產情況進行監控，依托網絡，借助顯示屏等交互設備，相關工作人員就可以實時監測控制各個生產環節的溫度情況，從而實現對拌合站各關鍵部分溫度的綜合控制，維護拌合站的正常運行，保證生產質量和效率。
|
設備列表 |

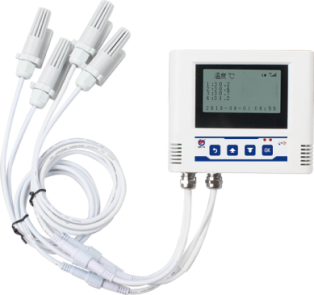

四分管螺紋探頭溫度傳感器
型號：
RS-WS-WIFI/GPRS-Y*
|
原理 |
該溫度傳感器是一款基于4G/WiFi信號傳輸?shù)墓I(yè)級溫濕度變送器，可將采集的最多4路溫濕度數據通過4G/WiFi信號上傳到服務器。本系列產品充分利用已架設好的通訊網絡實現數據采集和傳輸，達到溫濕度數據集中監控的目的。
產品采用四分管螺紋探頭，探頭為金屬材質，耐摩擦，適合料倉內砂石內部溫度的測量，探頭長10cm。 |
|
功能特點 |
① 瑞士進口原裝高品質溫濕度測量單元，探頭線最長可達30米；
② 采用4G傳輸方式，無需現場布線，無距離限制；通過WIFI方式上傳數據，支持局域網內通信、跨網關廣域網通信，支持二次開發；
③ 支持動態域名解析DNS；
④ 溫濕度采集頻率2S/次，數據上傳頻率1S~10000S/次可設；
⑤ 內置存儲，通信恢復后，自動續傳已存數據；
⑥內置報警功能，可進行報警的上下限值及回差值設置；可實現斷電告警、來電告警、超限聲光報警、超限短信告警、振鈴語音告警等報警功能；
⑦ 可接免費的RS-RJ-K軟件平臺及環境監控云平臺（www.0531yun.cn或 iot.0531yun.cn）；
⑧ 設備適應DC10~30V寬電壓供電。 |
|
供電 |
10~30V DC |
|
平均功耗 |
WiFi：0.75 W 4G：0.5W |
|
通信接口 |
4G或WIFI信號傳輸 |
|
IP地址 |
WiFi型支持靜態IP地址、IP地址自動獲取功能、支持跨網關、域名解析，支持廣域網連接。 |
|
A準精度 |
±0.4℃（25℃） |
|
B準精度（默認） |
±0.5℃（25℃） |
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~95%RH 非結露 |
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
溫度顯示分辨率 |
0.1℃ |
|
刷新時間 |
1s |
|
探頭個數 |
2~4路（默認4路） |
|
長期穩定性 |
≤0.1℃/y |
|
響應時間 |
≤25s(1m/s風速) |
第四章 綜合環境監控云平臺
4.1 綜合環境監控云平臺概述
我司專門開發推出的綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對拌合站每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所測拌合站環境的各項溫度數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

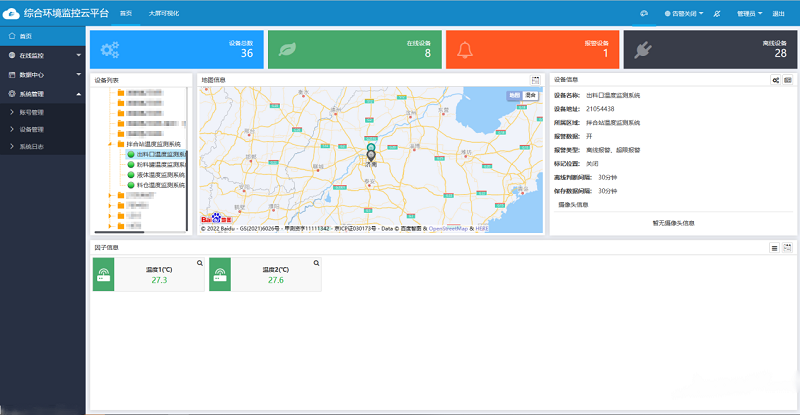

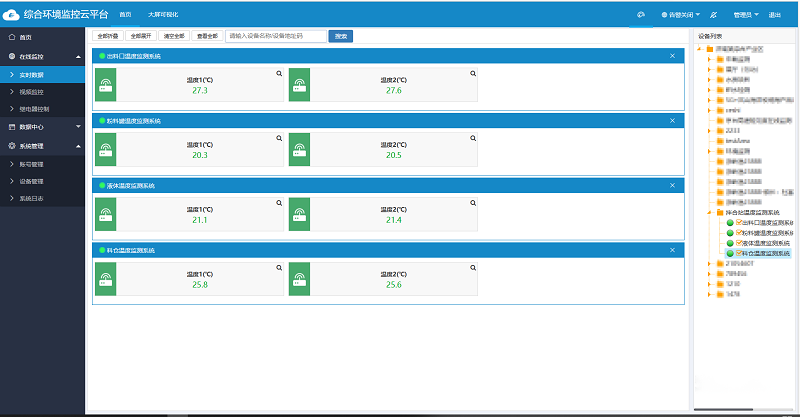

【首頁數據展示】
【列表展示】

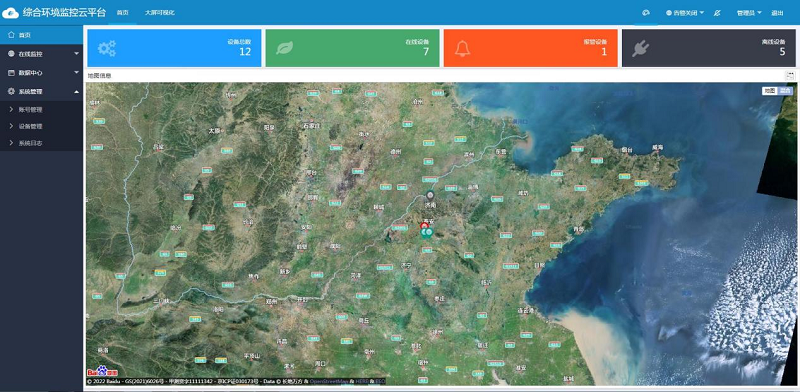

4.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
4.2.3 超限告警
當任一位置的溫度值超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

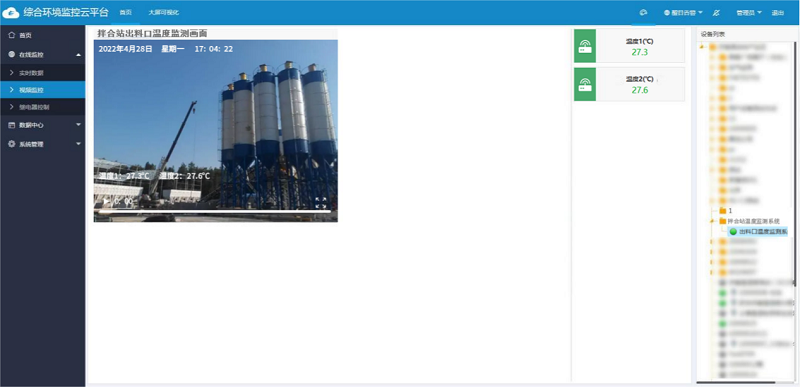

4.2.4 視頻監控
全面性的監管，實現拌合站周邊環境畫面聯網呈現，還可將各溫度傳感器監測到的溫度數據通過視頻字符疊加器疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監測控制。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、Excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

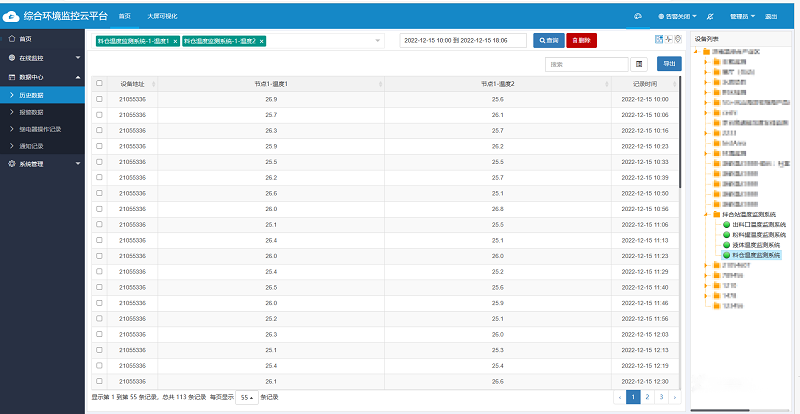

【歷史數據列表查看】

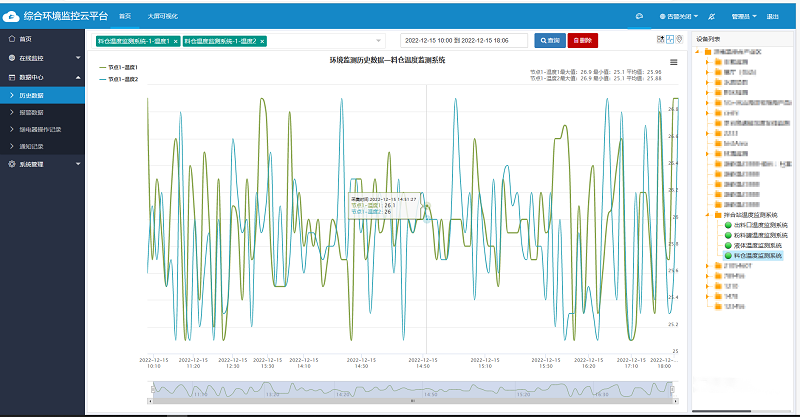

【歷史數據曲線查看】
4.2.6 系統管理

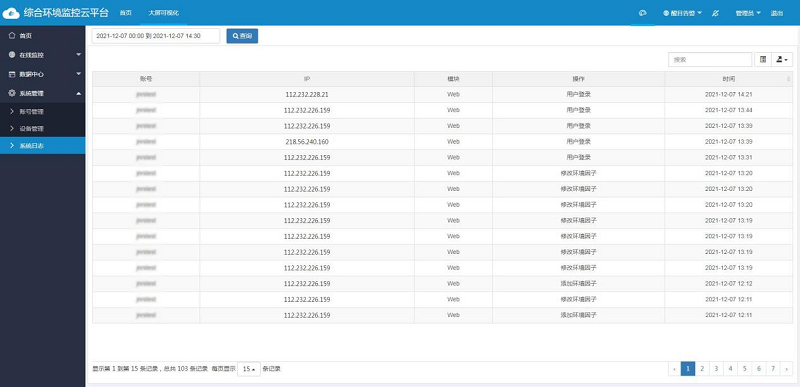

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】

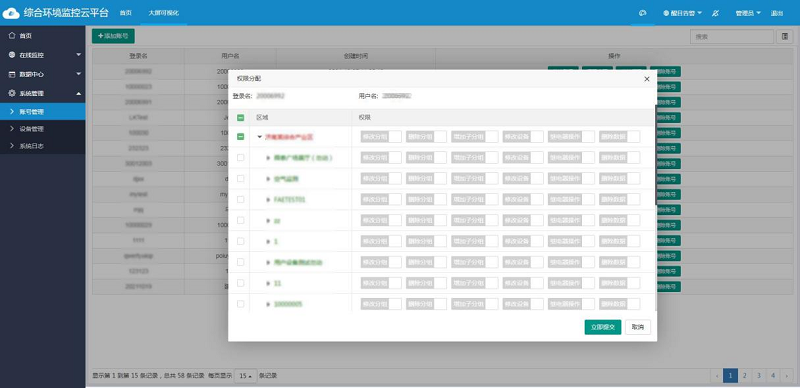

【管理員權限設置】
【管理員菜單權限】
4.2.8 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

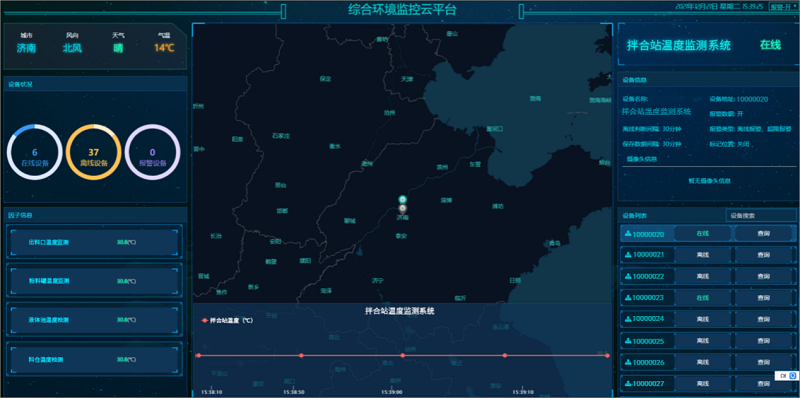

4.2.10 大屏可視化
增加大屏可視化一覽表，快速查詢?nèi)我庖慌_設備具體實時信息?？赏镀溜@示，自動刷新，集中滾動顯示各監測點的環境溫度監測數據，實時展現出料口、粉料罐、液體池、料倉溫度等關鍵數據的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

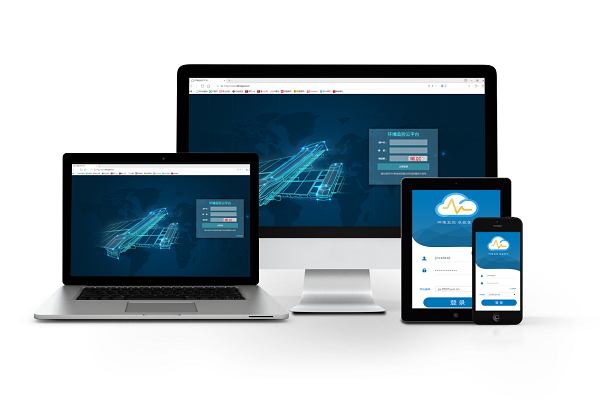

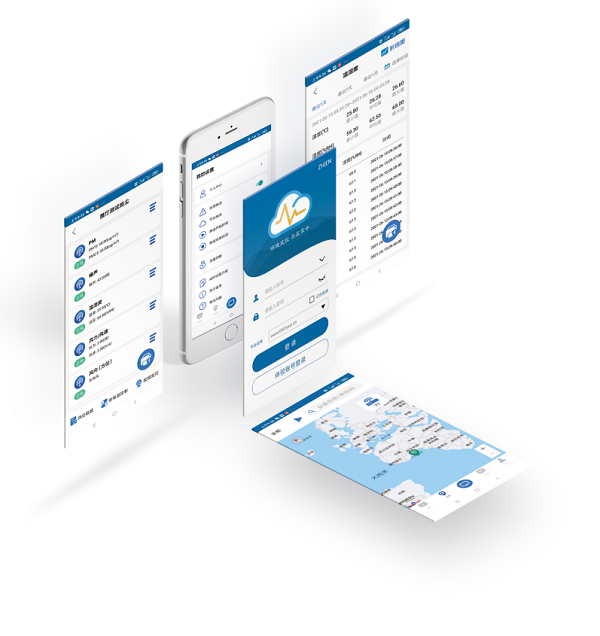

4.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
4.2.12 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
