一、 方案概述
1.1 方案背景
隨著人力資源等要素成本的不斷增加，企業利潤空間越來越小，倒逼其產業升級，機械化的工廠越來越多，有的工廠單單機器成本就占據了總生產經營成本的15%，但高效率往往伴隨高風險......就以電機舉例：當電機運行時間過長，就容易振動異常，如果用戶沒有及時維護，機器便會出現故障。工廠為防止機器故障，需要購買多種維修部件，又因?yàn)闊o法預知故障出現時間，導致33%左右的部件成為了1年以上的呆滯品。
根據美國電力研究院和施工規范協會的統計數據，對電力設備實施狀態監測和故障診斷可以提高2%-10%設備利用率，延長10%-15%使用壽命，節約25%-30%檢修費用。這恰好說明，我們可以通過對電機的振動及溫度監測，保證機器的可靠運行，保護企業經濟效益。
1.2 方案概述
山東仁科研發人員經過查閱多方數據、通過多種實驗、結合各個行業要求，最終研發出能夠?qū)﹄姍C(jī)溫度和振動進行在線測量的“聽診器”——在線式溫振變送器，它可以為用戶提供電機在工作時的振動速度、振動位移及溫度變化的實時數據，幫助用戶預測電機出現故障的概率、以便及時做好保養、維修措施。

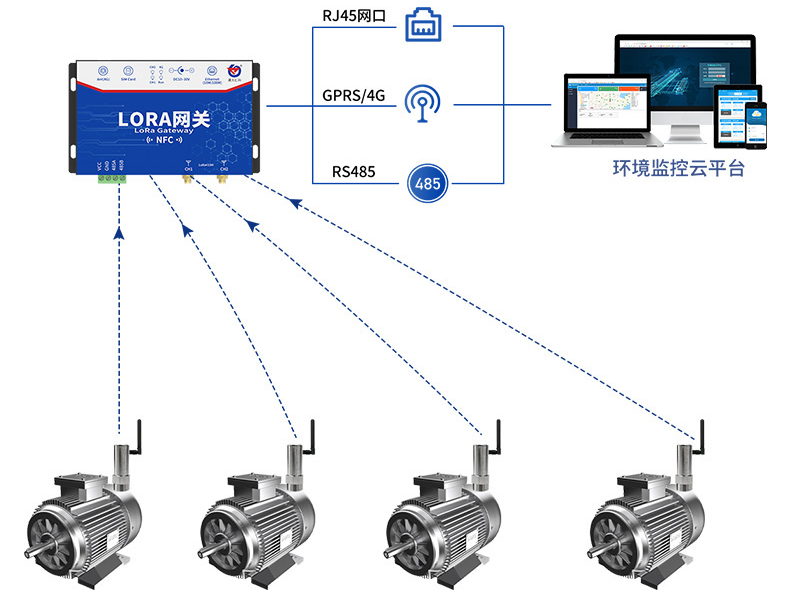

1.3 無線溫振監測拓?fù)鋱D
二、 方案簡介
2.1 系統組成

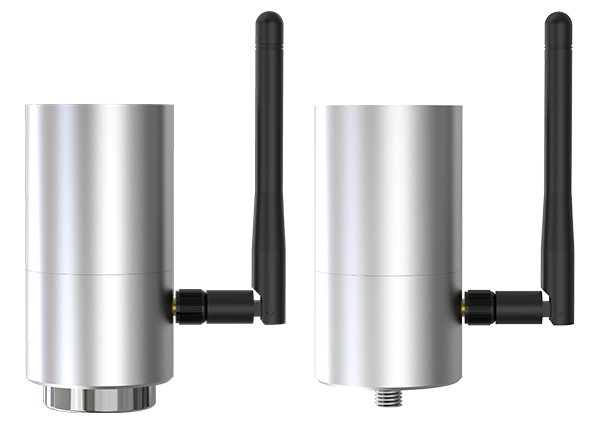

2.1.1 LORA溫振采集器
RS-WZ3/WZ1-LORA-1是一款選用高性能的MEMS芯片，采用嵌入式技術、溫度傳感技術、振動傳感技術、LoRa擴頻通信技術開發生產的一款高性能、低功耗、抗干擾和復合型振動采集器。
2.1.1.1 功能特點
● 產品采用高性能 MEMS 芯片，測量精度高，抗干擾能力強；
● 產品采用 LORA 無線擴頻通信技術，全程免布線；
● 可實時上傳溫度、三軸/單軸振動速度、電量、信號等數據；
● 產品超低功耗，最長使用壽命可長達 8 年；
● 大容量對插鋰亞電池，可自行購買、更換；
● 產品提供螺紋安裝及磁吸安裝等方式；
● 可測量單軸或三軸振動速度等參數；
● 可測量電機表面溫度變化；
● 外殼整體采用鋁合金材質；
● 一個主機可搭配多個測點使用。
2.1.1.2 技術參數
|
供電 |
內置電池供電（3.6V 對插鋰亞電池） |
|
續航時間 |
使用壽命可達 8 年（上傳間隔 1 小時） |
|
數據上傳間隔 |
最短上傳間隔可設 1 分鐘 |
|
防護等級 |
IP67 |
|
頻率范圍（HZ） |
10-1600/10-5000（可選） |
|
振動測量方向 |
單軸或三軸（可選） |
|
變送器觸點承受溫度范圍 |
-40-150℃（默認 85℃） |
|
振動速度測量范圍（mm/s） |
0-50 |
|
振動速度測量精度（mm/s） |
±1.5% FS（@1KHZ，10mm/s） |
|
振動速度顯示分辨率（mm/s） |
0.1 |
|
表面溫度測量范圍（℃） |
-40~+80（默認） |
|
溫度顯示分辨率（℃） |
0.1 |
|
信號輸出 |
LoRa 無線信號 |
|
外殼材質 |
鋁合金 |
|
安裝方式 |
螺紋、磁吸（可選） |
|
配置方式 |
藍牙配置，提供中性配置軟件 |

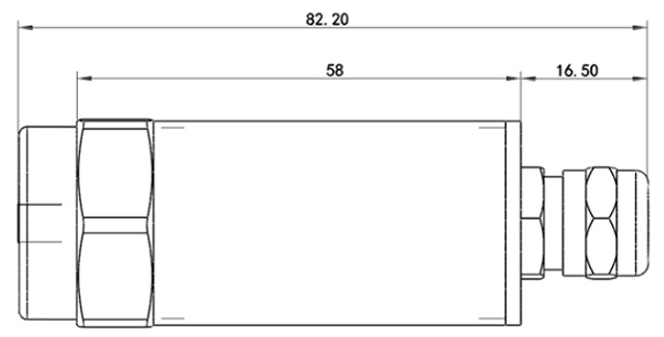

2.1.1.3 設備尺寸
磁吸安裝尺寸：

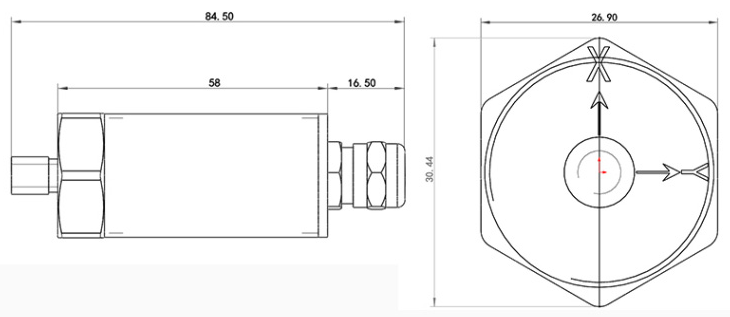

螺紋安裝尺寸：

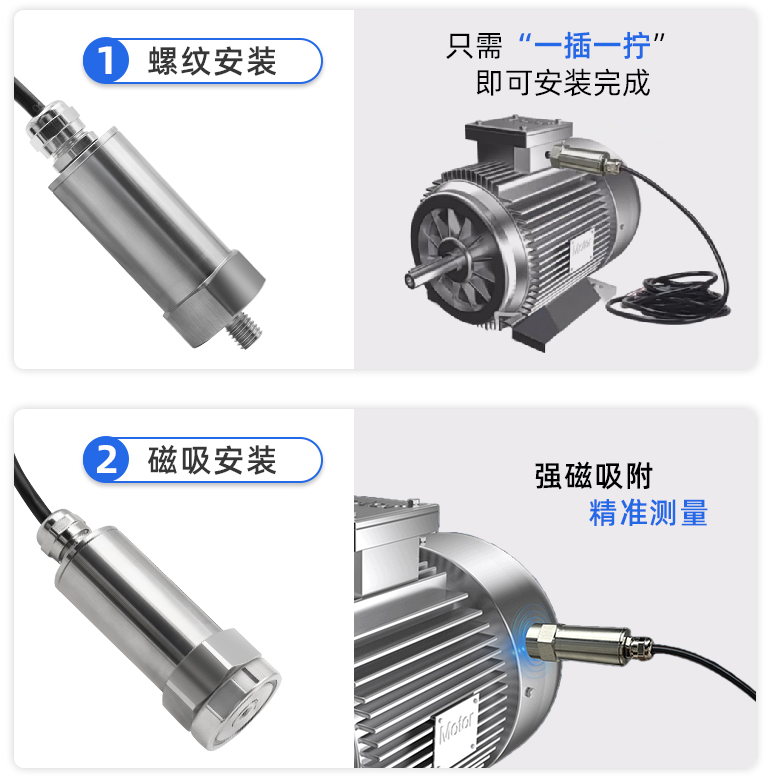

2.1.1.4 設備安裝

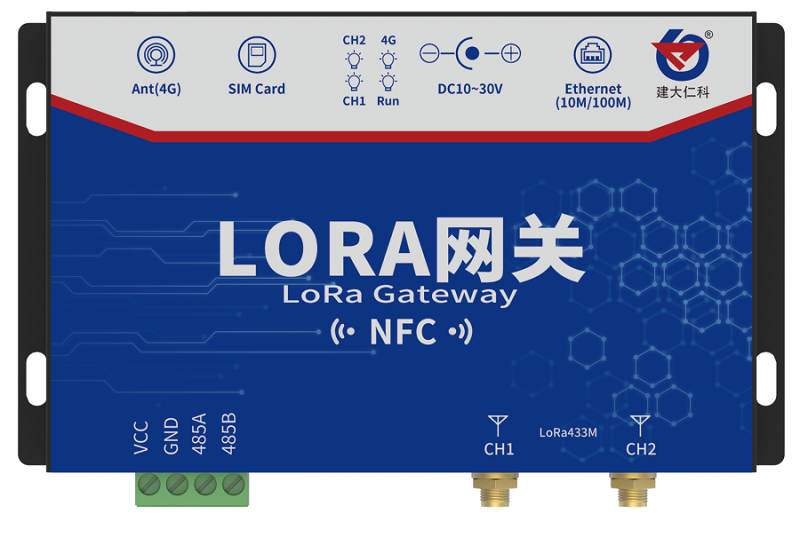

2.1.2 LORA無線控制器
采用LORA擴頻通信技術，多信道通信，增強鏈路通訊穩定性，增加穿透及傳輸能力。一臺 RS-LG LORA 網關可搭配我司 32 臺 LORA 單軸溫振采集器（或 16 臺 LORA三軸溫振采集器）使用；上傳方式 4G 通訊、ETH 通訊、485 通信可任選其一。
2.1.2.1 功能特點
● 直流 10~30V 寬電壓供電。現場可采用電源適配器供電或太陽能供電系統供電。
● 金屬鈑金外殼，自帶屏蔽，抗干擾能力強，現場運行更加穩定。
● 具有通信、運行指示燈，現場可輕松判斷設備問題。
● 采用 LORA 擴頻通信技術，多信道通信，增強鏈路通訊穩定性，增加穿透及傳輸能 力。
● 與我司 LORA 閥門控制器搭配，可實現 2S 內開關閥門的控制響應。
● 最多可同時接我司 32 路采集（具體采集器型號可查看附錄 2）及 32 路控制。
● 通信過程采用特有加密技術確保不被監聽，確?？刂瓶煽?，杜絕誤動作。
● 上傳協議開放，我司提供多款平臺供用戶選擇，用戶也可自己開發的平臺。
● 具有遠程升級功能，可現場進行功能定制遠程升級。
2.1.2.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據，僅 ETH 版 |
|
4G |
通過 4G 方式上傳數據，僅 4G 版 |
|
LORA |
LORA 擴頻通信 |
|
RS-485 接口 |
預留接口 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電。 |
|
設備配置 |
NFC |
可使用中性手機 APP“碰一碰 NFC 配置”配置網關參數 |
|
數據上傳間隔 |
5-65535 S |
默認 20S |
|
功耗 |
0.9W |
|
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

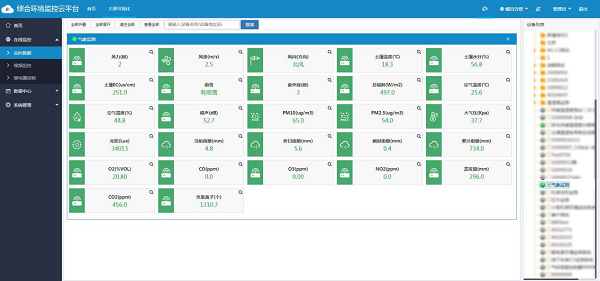

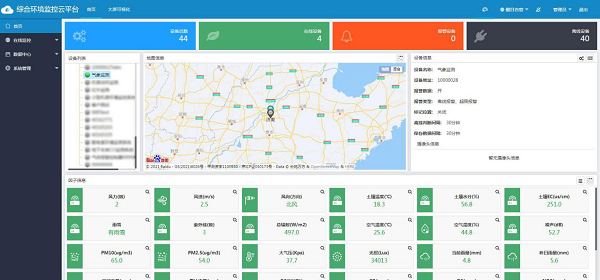

【首頁數據展示】
【列表展示】

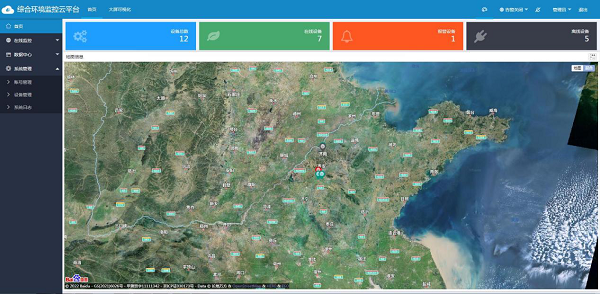

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。

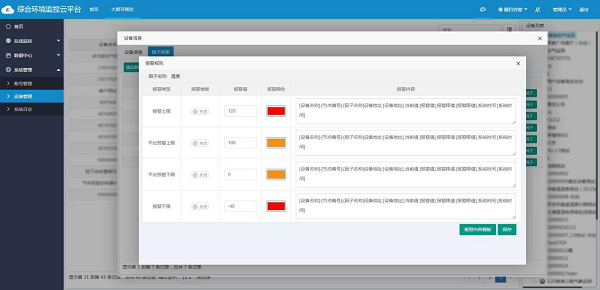

3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

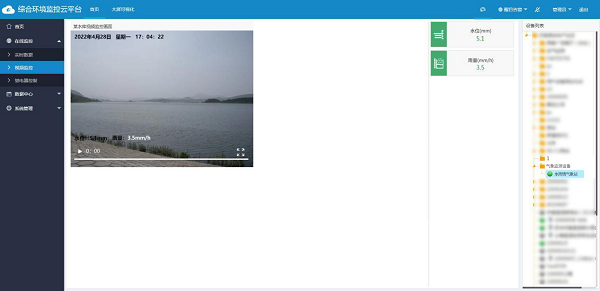

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

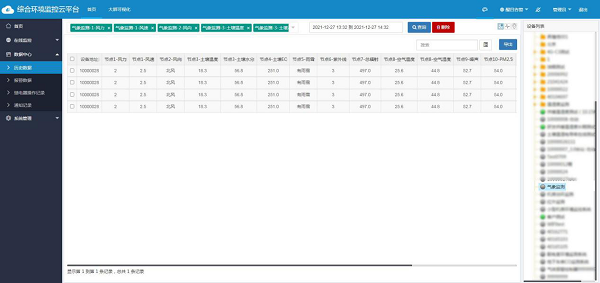

【歷史數據列表查看】

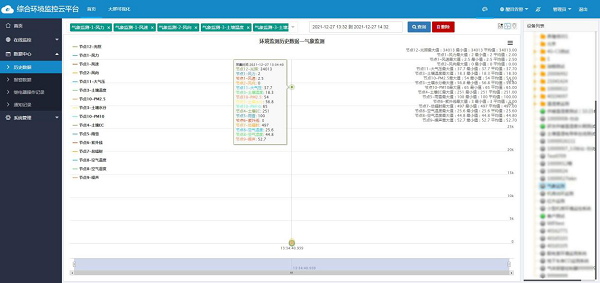

【歷史數據曲線查看】

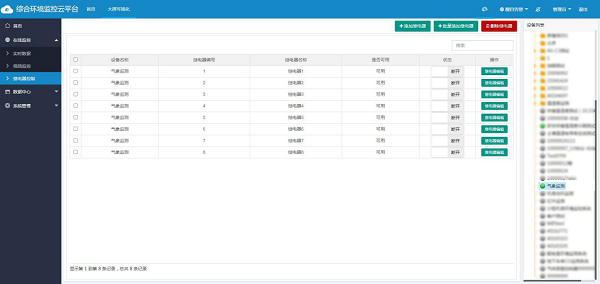

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

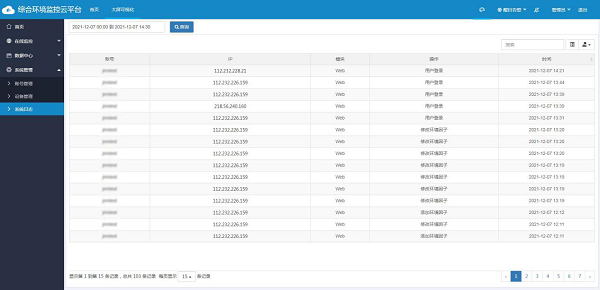

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

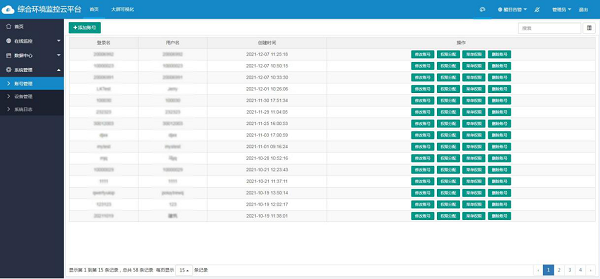

【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

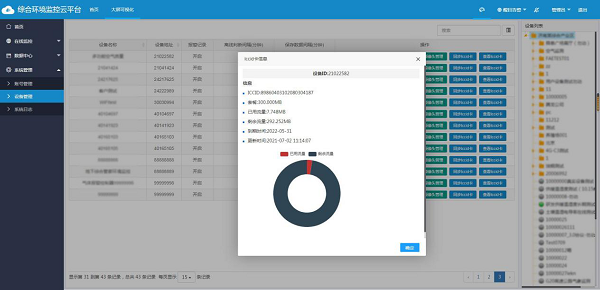

3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

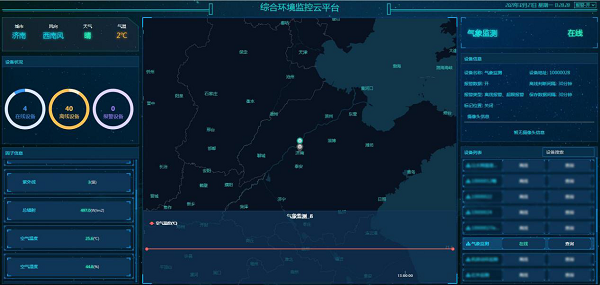

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
3.3手機APP
1）將不銹鋼外殼頂蓋擰下，將底部 2P 插頭線與鋰亞電池插頭線對插設備進入正常工作模式。將底部 1P 公頭，母頭對插線連接，設備進入配置模式。（配置完畢后，需要斷開 1P 公母頭連接，使設備進入正常工作模式。）
2）打開藍牙配置 APP 后，點擊搜索設備，選擇藍牙名稱為：WZ+測點地址的設備。例：默認測點地址 7801，藍牙名稱：WZ7801。
3）連接上藍牙配置 APP 后，可在 APP 內可設置終端主機地址、從機地址、發射頻率、接受頻率、數據上傳間隔、系統時間（只讀）、電機震動速度系數 A/B、溫度校準值、登錄密碼、設備程序版本（只讀）、藍牙名稱（只讀）、電機震動速度（只讀）、電機表面溫度（只讀）等操作。
