第一章 項目概述
1.1 項目背景
滲壓計也稱作孔隙水壓力計，是用于測量構筑物內部孔隙水壓力或滲透壓力的傳感器，按儀器類型可以分為振弦式、差阻式、光纖光柵和壓阻式滲壓計等。適用于大壩工程安全監測、尾礦庫工程安全監測、各類公路、橋梁、隧洞安全監測、土工建筑物基坑安全監測等。
近年來，隨著全國各地頻繁開展水利設施修建以及地質勘察、采礦等大型項目工程，不可避免的會存在一些地質災害隱患，因此在項目工程建設的過程中，會將滲壓計等地質環境測試設備安放其中，以及時獲取所需要的各項數據，最大可能預防危險發生，保障工程安全。目前應用較多的振弦式、差阻式滲壓計，雖具有高性能、高精度、高穩定性、抗干擾和壽命長等優點，但需要搭配專業的采集儀器才能使用，光纖光柵滲壓計也必須用解調儀測量，因此在實際項目使用中都存在諸多不便。
于此基礎上，山東仁科專門推出硅壓阻式滲壓監測站，不僅操作簡便，而且在采集設備上可以靈活搭配，無需對接專用采集儀器，就可用于測量公路、鐵路、邊坡基礎、水利大壩、隧道、地鐵等水工建筑物，也可安裝在測壓管、鉆孔、堤壩管道和壓力容器中，以測量孔隙水壓力或液體液位。此外該監測站還具有智能識別功能，能夠在各種惡劣環境下長期穩定監測。
1.2 建設目標
硅壓阻式滲壓監測系統的總目標是實現對構筑物內部孔隙水壓力的綜合性監測。通過各種高精度的智能傳感器設備，實時監測孔隙水壓力、液位高度等相關數據，并及時上傳至云平臺，以便管理人員及時知悉相關地質情況作出相應處理，達到預防地質災害，保障安全的目的。
具體目標包括：
在監測區域內根據實際地質情況安裝滲壓計，實時測量該區域內孔隙水壓力、液位高度等要素；
網絡采集器實時采集所監測到的孔隙水壓力、液位高度等信息，并通過4G網絡傳輸至云平臺；
在整個過程中，太陽能供電系統利用太陽能板搭配鋰電池，為監測站連續工作提供持久續航。
1.3 建設原則
在研發設計硅壓阻式滲壓監測系統的時候，我們應該總結前人開發的經驗，結合最新孔隙水壓力監測和相關軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化、智慧型現代孔隙水壓力監測體系，實現集中分布式監測和智能化管控的目標，保證項目工程的高穩定性、高可靠性、高安全性。具體原則如下：
實現對孔隙水壓力、液位高度等相關信息進行實時性采集，以及報警通知，保障系統信息的高效性、及時性、準確性、充分性；
所有觀測點數據通過4G網絡直接傳輸至云平臺，在云平臺可視化界面中直觀顯示各測點信息及設備狀態；在發生報警時，系統可自動發出報警信號，如：系統彈出信息、發出聲音提示，向管理人員發出報警短息通知等；
系統開發堅持先進、實用、穩定可靠的原則，并具備良好擴展性、兼容性和開放性，為系統后期擴展升級、向其他相關平臺系統提供數據共享服務提供規范性接口；
在滿足監測站功能及性能要求的前提下，盡量降低系統建設成本，并不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本；
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本；
本方案中控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 設計依據
■ 《水電站高埋深硐室群滲壓計施工技術研究》
■ 《滲壓計埋設裝置在隧道中的應用研究》
■ 《龍頭石水電站滲流滲壓監測成果分析》
■ 《深厚淤泥地層孔隙水壓計埋設新方法及其應用》
■ 《大壩安全監測系統滲壓計異常測值分析》
■ 《滲流滲壓人工與自動監測數據差異性診斷與分析》
■ 《土石壩壩體測壓管滲壓計數據測量精度分析》
■ 《尾礦庫壩體浸潤線自動化監測系統》
■ 《引水隧洞充排水試驗滲壓計實測數據分析》
第二章 項目介紹
2.1 硅壓阻式滲壓監測系統介紹
硅壓阻式滲壓監測系統基于物聯網的“自動感知、可靠傳輸、智能應用”業務模式，建設統一數據采集平臺，綜合地理信息系統(GIS)技術、云計算技術、人工智能技術、無線傳輸技術，實現對包括孔隙水壓力、液位高度等信息的實時監測，是針對測水井、巖土工程、河道、水庫等水壓力監測領域?qū)ｉT設計的一款滲壓監測系統。采用B/S結構設計，用戶可以通過局域網或廣域網進行遠程訪問，隨時隨地查看監測數據，充分整合軟、硬件設備資源，可以對所監測場所實現全天候遠程自動監測，完整的記錄各場所數據的動態變化過程，充分實現信息化管理。并解決當前人工巡檢方式無法實現的24小時不間斷監控的問題，可為工程作業人員提供實時直觀的孔隙水壓力、液位高度等信息，為管理者提供智能的預警分析手段，保障項目施工安全。
該系統由硅壓阻式滲壓監測站、綜合環境監控云平臺組成。管理部門通過硅壓阻式滲壓監測站對孔隙水壓力、液位高度等要素進行全天候采集，再通過4G網絡將數據傳輸至綜合環境監控云平臺，用于項目工程水動態的統計分析和處理。不僅可以有效評價地基土的允許承載力、預測道路凍害的嚴重程度、基坑涌水量的大小和坑壁穩定性；還可以通過對地下水動態的長期觀測，檢驗壩基、壩肩防滲處理的效果。從而幫助管理人員及時掌握地基穩定性等施工地質狀況，從而及時做出管理決策，及時預警，避免地質災害造成人員和經濟損失。
本監測系統施工部署簡單方便，細節考慮周到，擴容方便。所有的監測設備都采用4G信號上傳至云平臺；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，監控平臺中新增的設備，無需手動添加，維護非常方便。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

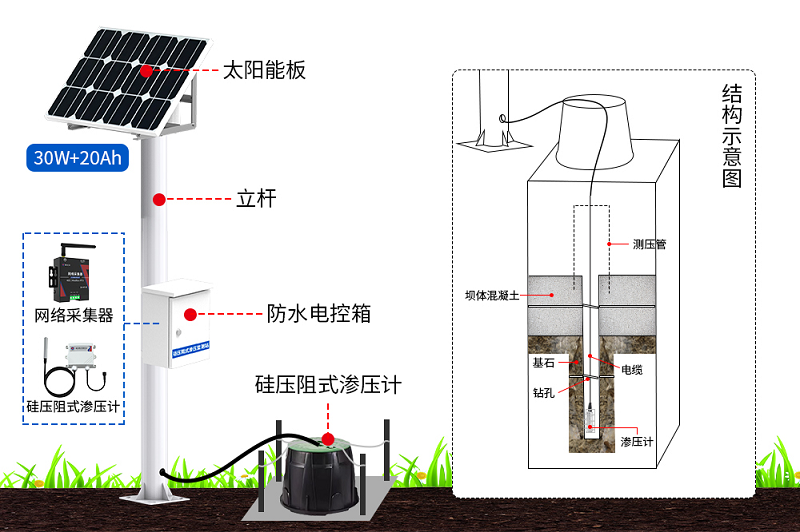

2.2 硅壓阻式滲壓監測系統拓?fù)鋱D
2.3 硅壓阻式滲壓監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 專業傳感器，精準監測
該系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集硅壓阻式滲壓監測站上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護
整個系統集軟硬件一體化設計，高度集成，使用壽命長。監測站中的傳感器設備設有獨立線標，根據線標一一對插，安裝省時省力。設備之間相互獨立通信，若設備故障，可快速判斷，無需爬高、無需大范圍拆卸。
■ 一體多能，按需配置
硅壓阻式滲壓監測系統采用一體式硅壓阻式滲壓監測站，主要通過硅壓阻式滲壓監測站中的硅壓阻式滲壓計監測孔隙水壓力、液位高度等多種要素。
■ 多種管理方式
系統支持Web端、移動端等多種管控方式，管理人員可隨時隨地進行監測、管理、控制。
■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。從而保證了系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
該監測系統軟硬件產品能夠根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 硅壓阻式滲壓監測站
山東仁科硅壓阻式滲壓監測站主要由監測系統、供電系統以及基礎支架三大部分組成，通過在監測區域部署采集終端，實現數據智能化采集和一體化上傳，搭配后端環境監控平臺，健全地質情況監測體系，加強分析研判，及時發布告警信息，為施工項目的安全穩定開展提供更全面的保障。能夠24小時連續采集孔隙水壓力、液位高度等多個要素信息。完全實現監測現場無人值守，能夠勝任在野外惡劣的施工環境下常年不間斷工作。
3.1 監測系統
該系統由硅壓阻式滲壓計和網絡采集器組成，兩者之間以防水對插線連接，為用戶省去復雜的接線過程，結合客戶實際應用，在設計研發過程中力求把每個環節做到最優化，方便用戶實際使用。
3.3.1 硅壓阻式滲壓計
3.3.1.1 簡介

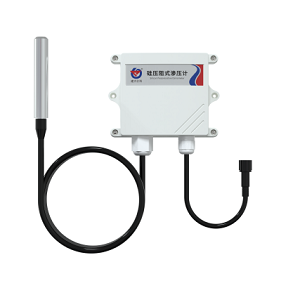

硅壓阻式滲壓計（型號：RS-SY200）是我司研發的一款針對地質災害安全監測的滲壓計，采用帶不銹鋼隔膜硅壓阻式傳感器、采用激光調阻工藝進行了寬液位高度范圍的零點和液位高度性能補償并經過了元器件、半成品及成品的嚴格測試及老化篩選，主要用于巖土工程測量、水井測量、消防水箱、水庫測量、工業測量等水壓力監測領域，可長期穩定測量結構物內部孔隙水壓力。
3.3.1.2 功能特點
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
可液位高度自動補償，溫飄自動修正；
采用高品質導氣線纜，可常年在水中浸泡，可長時間測量滲壓；
過載及抗干擾能力強,經濟實用穩定；
采用核心自動校正算法，可有效防止數值波動；
防護等級IP68；
傳感器線長默認5米，可根據客戶實際需求定制線長。
3.3.1.3 技術參數
|
設備 |
技術參數 |
硅壓阻式滲壓計
型號：RS-SY200
 |
測量范圍：0~1000KPa（可選） |
|
測量精度：0.5級精度（默認） |
|
輸出信號：485信號，上傳云平臺 |
|
液位高度漂移：0.03%FS/℃ |
|
供電電源：12-30VDC典型24V |
|
功耗：0.88W |
|
測量液位高度：-10~50℃ |
|
適用環境：對不銹鋼無腐蝕的測量環境等 |
|
防護等級：傳感器部分IP68 |
|
優勢：我司生產的硅壓阻式滲壓計，傳感器接轉換模塊，相比其他類型滲壓計，通信距離更長（最長可達2000米），且無需對接專用儀器，在采集設備的選擇上更加靈活。 |
3.3.1.4 安裝方式
我司研發的硅壓阻式滲壓計適用于測壓管安裝法，將儀器直接投入到測壓管中的設計位置，并將傳感器用土工布包裹起來（防止泥沙泥漿進入損壞傳感器），當測壓管很深時，應采用鋼絲或細鋼絲繩拴住滲壓計，儀器電纜綁在鋼絲繩上，緩緩放入測壓管中，鋼絲繩固定在管口上部，即可隨時進行測量，并且在整個過程中可隨時取出檢查、清洗設備和更換土工布。與掩埋式安裝相比，在實際使用上更加靈活方便。

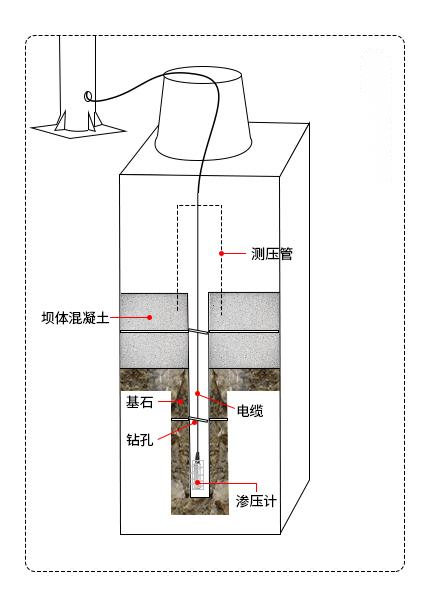

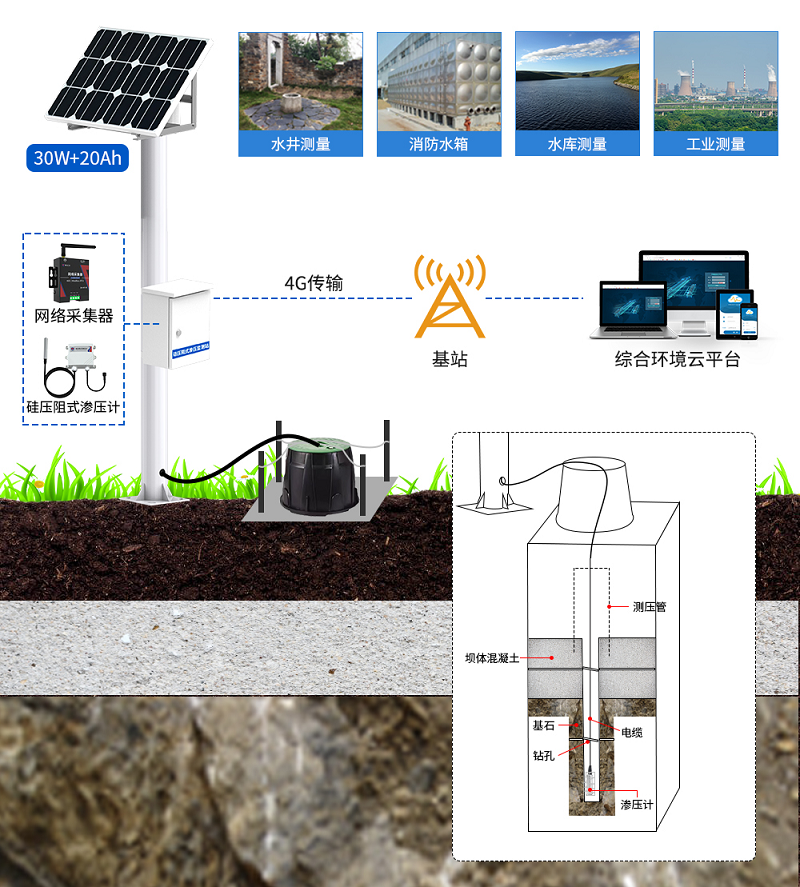

【測壓管安裝示意圖】
3.3.2 網絡采集器
3.3.2.1 簡介

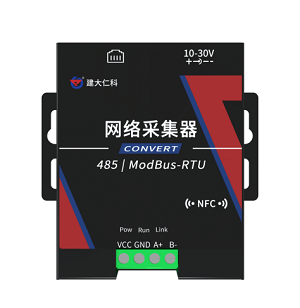

網絡采集器（型號RS-4G-YM）是我司推出的一款數據采集設備，通過485總線可將我司所有的RS485型的變送器接入采集器，最可連接8臺485型設備，并通過4G將數據實時上傳至我司提供的免費云平臺或者客戶自己的服務器。用戶可通過網頁、微信公眾號、手機APP實現對現場環境的智能監測。設備支持NFC近場通訊技術，可通過手機“碰一碰NFC配置”和設備“碰一碰”快速且方便的配置參數。也可以讀取實時值以及設備狀態。本方案中，利用網絡采集器實時采集滲壓計測量到的相關數據，并以4G無線傳輸?shù)姆绞絺鬏斨辆C合環境監控云平臺。
3.3.2.2 功能特點
具有1路ModBus-RTU主站接口，最多可接入8臺485型設備，支持我司所有類型的485變送器。例如：風速、風向、土壤水分等變送器；
可通過手機NFC“碰一碰”進行配置和讀取實時值，方便快捷；
可自動識別RS485接口從設備是否工作正常；
自帶4G上傳，通過4G可將數據實時上傳至我司提供的免費云平臺或者客戶自己的服務器，可通過網頁端，本地端、微信公眾號、手機APP進行查看數據；
體積小、安裝靈活，使用方便；
功能強大，可自由設置起始寄存器、讀取寄存器個數以及功能碼。
3.3.2.3 技術參數
|
設備 |
技術參數 |
網絡采集器
型號：RS-4G-YM
 |
供電：10~30VDC |
|
功率：0.8W |
|
電路工作溫濕度：-20℃~+60℃，0%RH~95%RH（非結露） |
|
485通訊距離：最大2000米 |
|
輸出信號：4G |
|
上傳數據間隔：默認30s（1s~60000s可設） |
|
配置方式：NFC“碰一碰”配置 |
|
運營商支持：移動2G/4G、聯通2G/4G、電信4G |
頻段支持：
TD-LTE Band 38/39/40/41
FDD-LTE Band 1/3/5/8
GSM Band 3/8 |
3.2 供電系統
我司硅壓阻式滲壓監測站配有太陽能供電系統（RS-SP-30W-20A-2），由30W太陽能板、20Ah鋰電池以及太陽能供電轉換器組成，以解決監測現場市電供電不便的問題。系統采用體積小、重量輕、能量密度大的20Ah鋰電池作為能源，在保證系統供電的同時減輕重量，一方面有利于設備承載更多的傳感器，另一方面讓整體重心偏下提高防傾覆能力，外加30W太陽能電池板，雙管齊下，使之即便遇到連續陰雨天氣，也可續航長達5-7天，避免因天氣原因?qū)е聰?shù)據監測中斷的情況。
|
30W太陽能板 |
20AH鋰電池 |
太陽能供電轉換器 |
 |
 |
 |
3.3 基礎支架
硅壓阻式滲壓監測站基礎支架主要由立桿支架以及防水電控箱組成。
|
設備名稱 |
設備樣式 |
功能特點 |

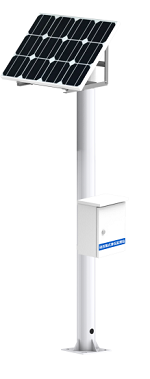

立桿支架
|
 |
硅壓阻式滲壓監測站主桿采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，膨脹螺絲安裝，能夠長期用于惡劣的戶外環境。 |
防水電控箱
|
 |
硅壓阻式滲壓監測站防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應液位高度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部液位高度恒定，更好的保護內部設備。 |
第四章 綜合環境監控云平臺
4.1 概述

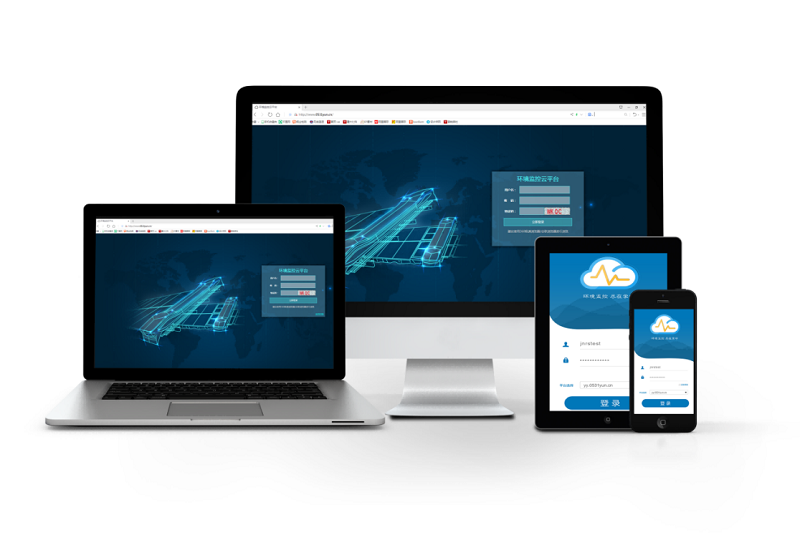

綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看監測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器的相對位置，列表則更利于用戶對數據進行對比。

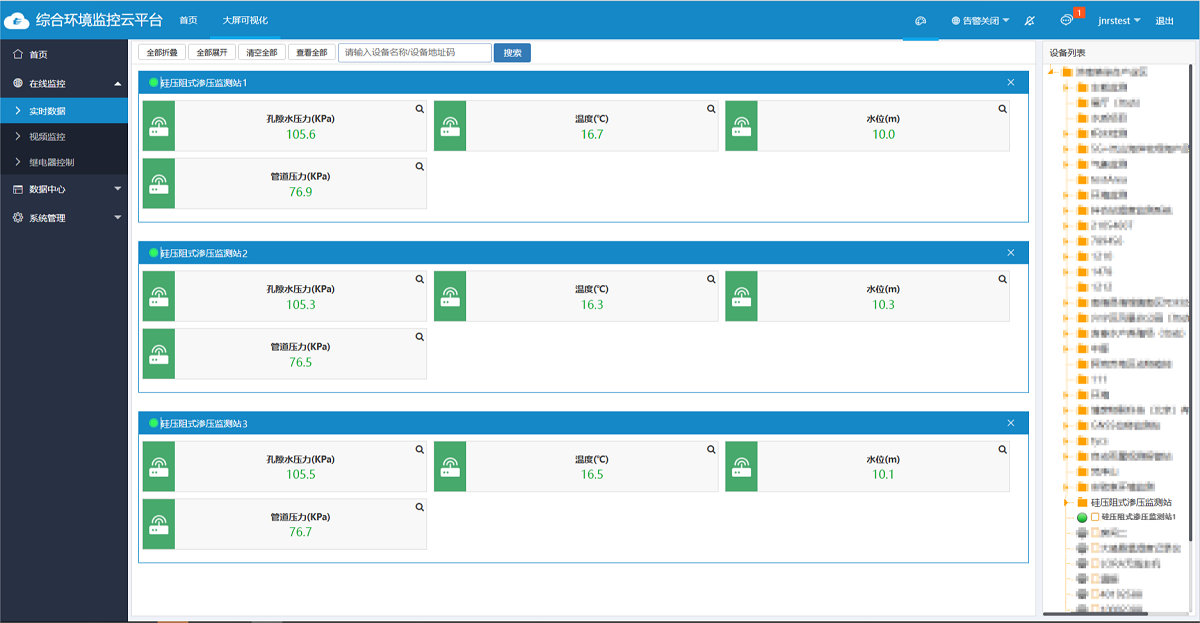

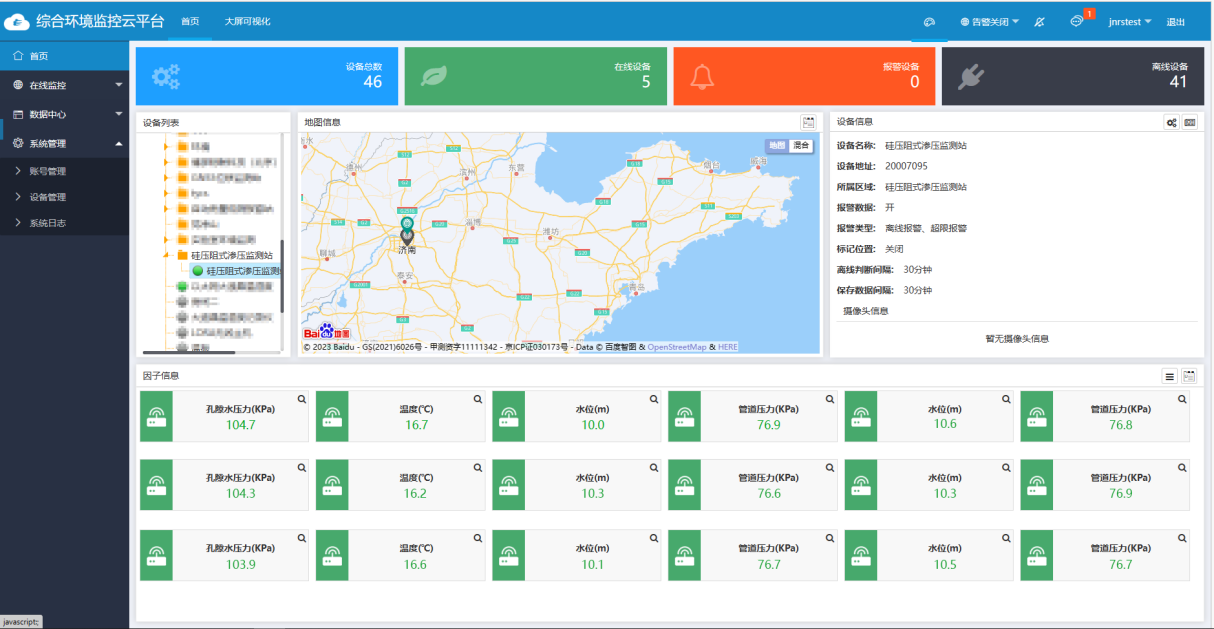

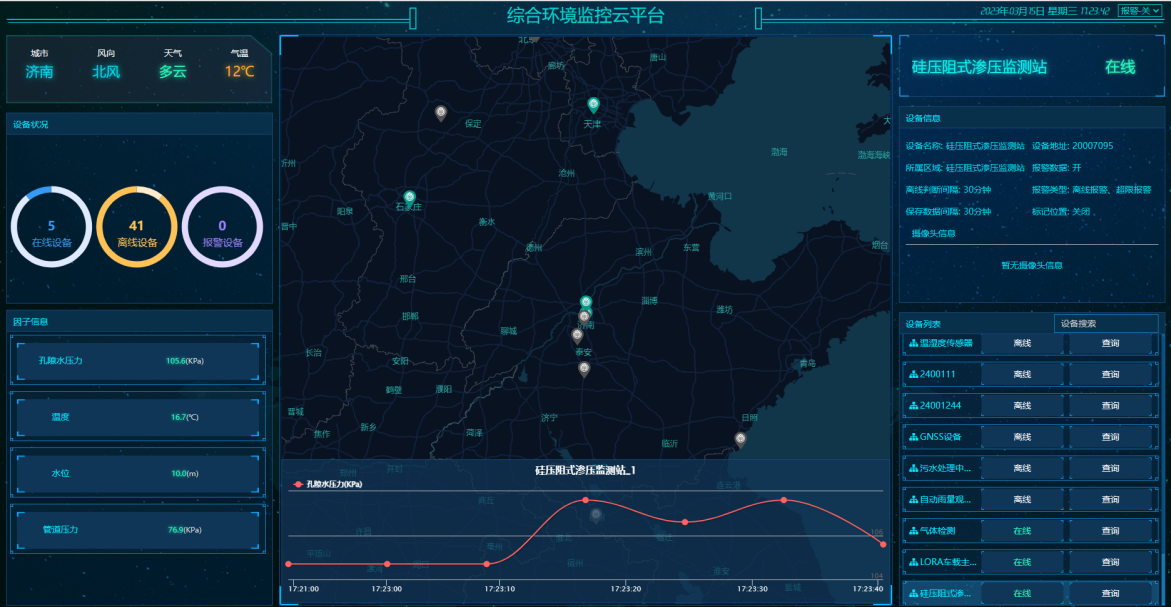

【首頁數據展示】
【列表展示】
4.2.2 實時地圖顯示

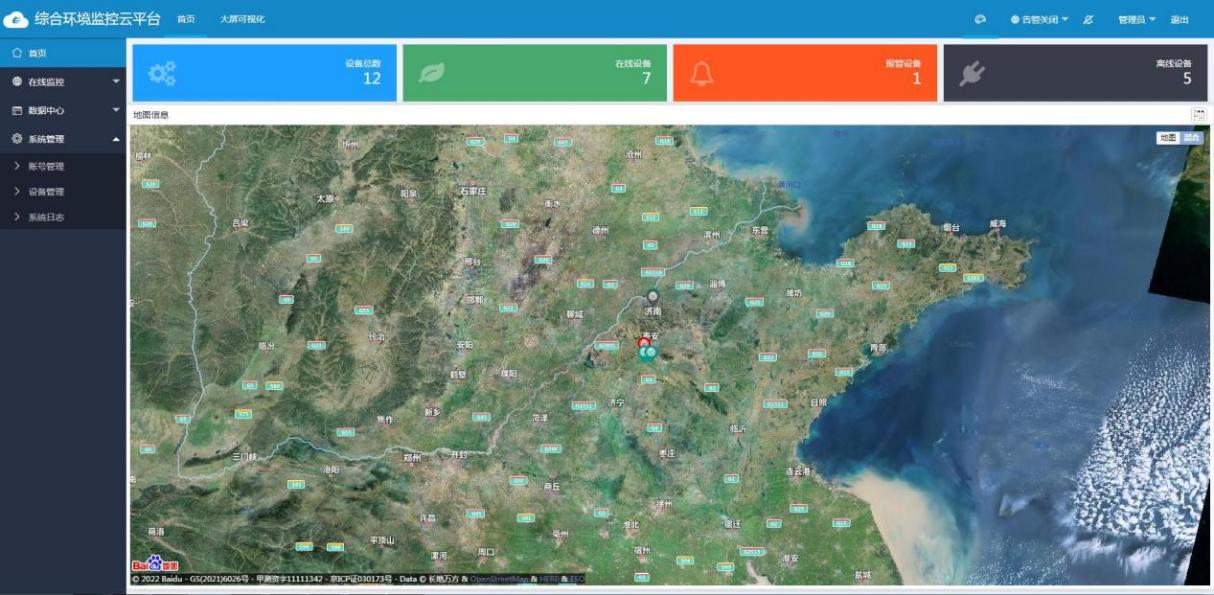

系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
4.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
4.2.4 視頻監控
全面性的監管，實現硅壓阻式滲壓監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

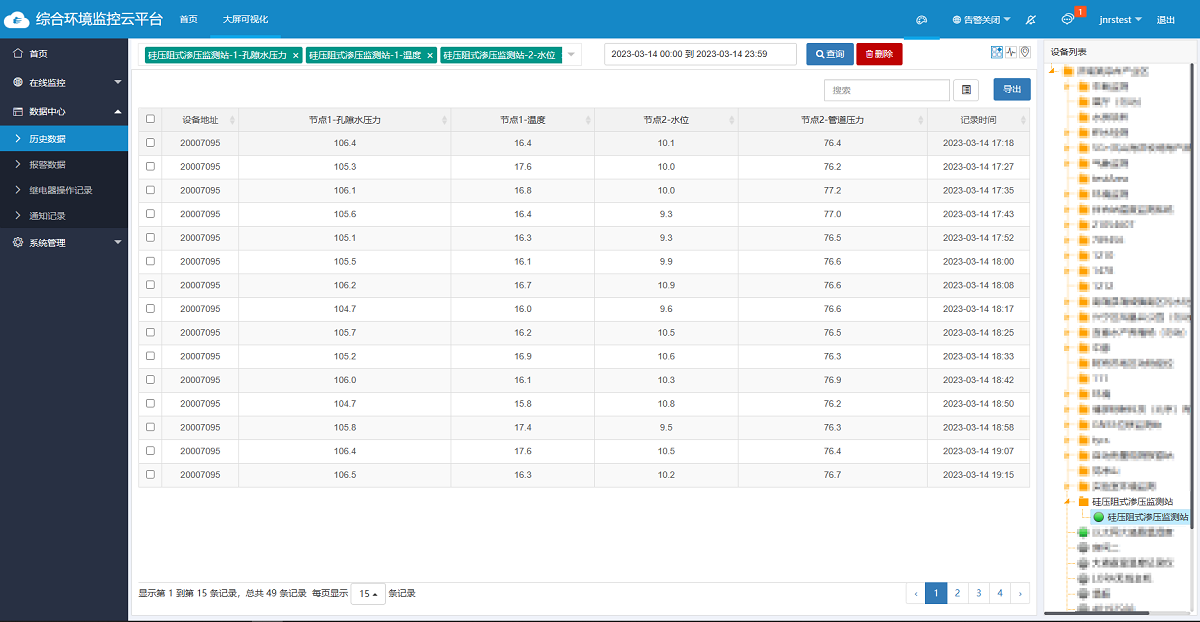

【歷史數據列表查看】

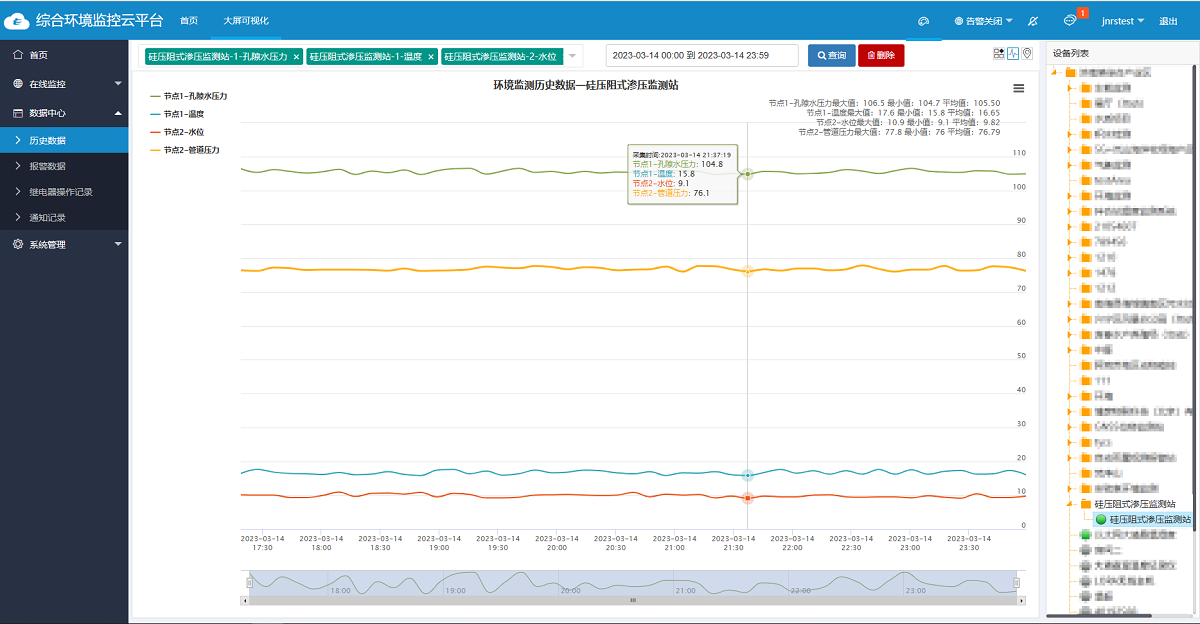

【歷史數據曲線查看】

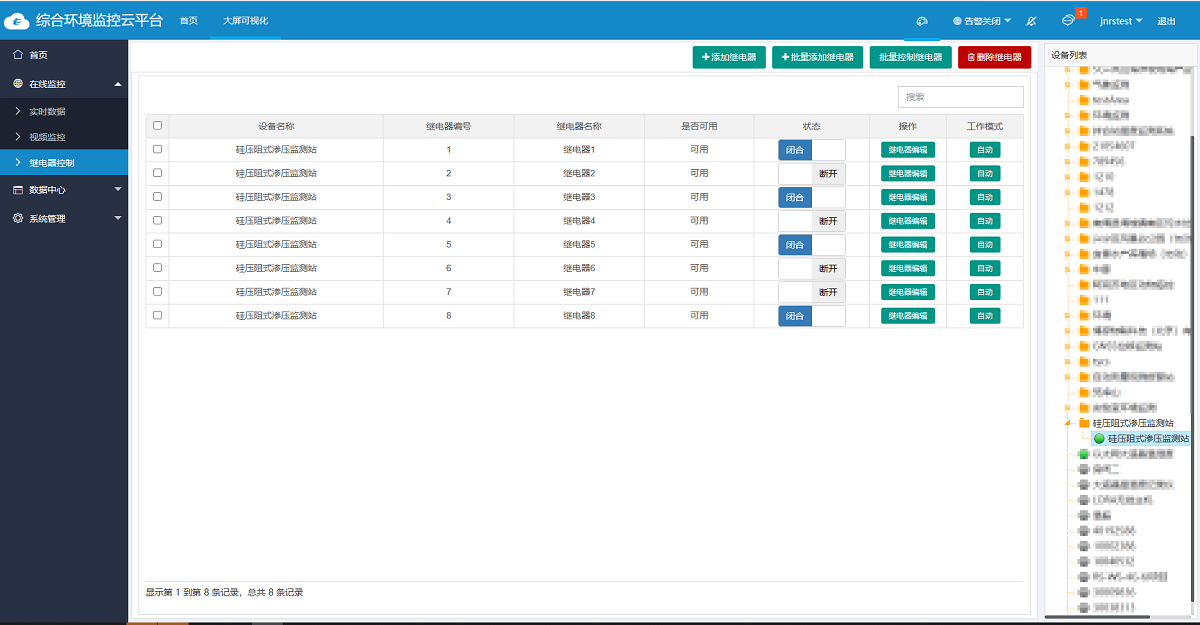

4.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
4.2.7 系統管理

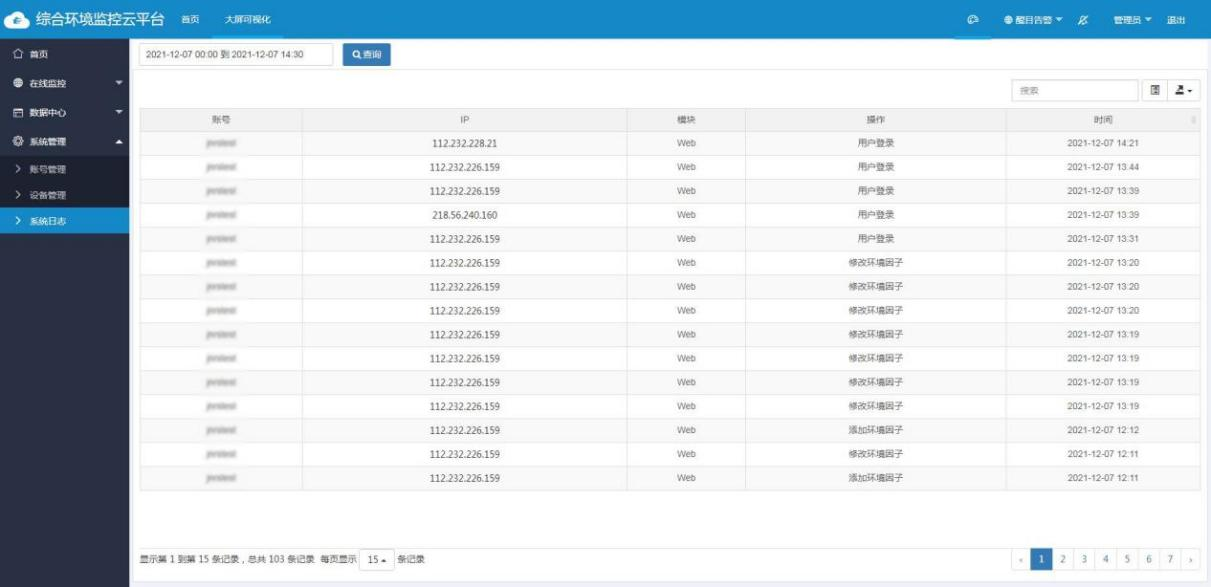

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，可以根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號分級管理】
【管理員權限設置】
【管理員菜單權限】
4.2.9 設備管理
該監測系統可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
4.2.11 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現孔隙水壓力、液位高度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

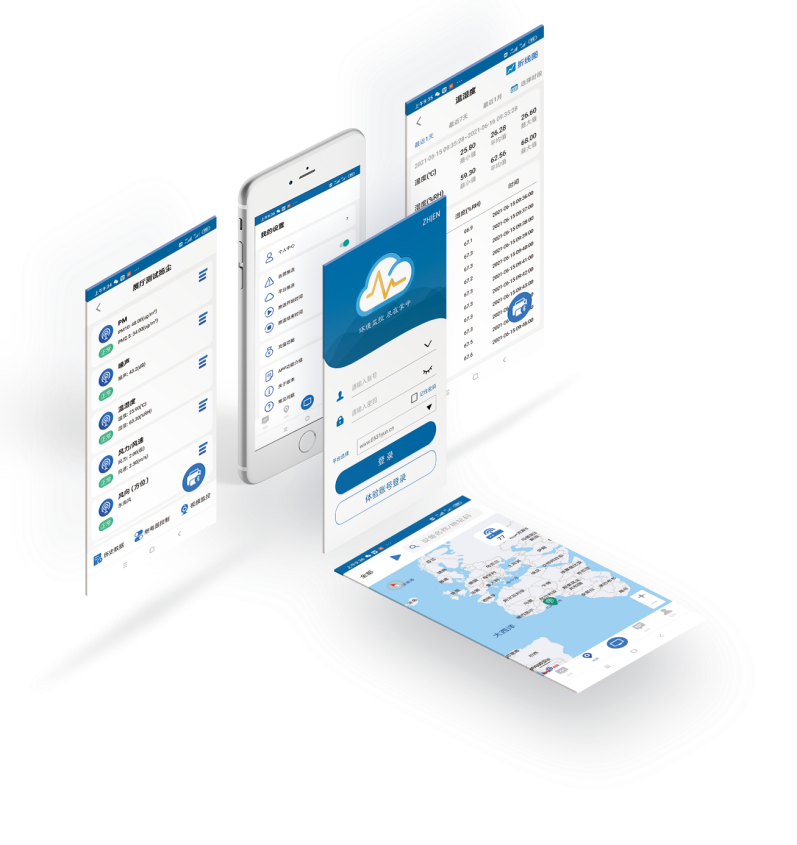

4.2.12 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
4.2.13二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.14 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
