一、 系統概述
1.1 方案背景
科技的發展為我們的生活帶來無盡可能，空調的出現讓人們擺脫了嚴寒酷暑，替換了原本的風扇，遠程控制更是解決了出現在生活中的諸多問題。生活中的家居智能空調自帶遠程控制功能，但是辦公樓在建設時安裝的一般是中央空調，而且不配備遠程控制功能，如果遇到?jīng)]有關閉空調的情況，便會造成用電浪費，在下班或者上班期間，工作時間處理這些瑣碎的事情，也會造成時間浪費，所以，除了家居之外，商用區域才更加需要遠程空調控制器幫助自己。
最近幾年，相關部門不斷推出管控措施來應對日漸嚴峻的環境問題，想要通過節能減排的方式改善環境問題。學校、商場、寫字樓等大型公共區域是節能減排的重點區域，也是分體式空調和中央空調普遍存在的地方。
1.2 方案概述
■ 空調4G遠程控制器具備學習功能，可以通過設備上的紅外線接收學習空調遙控器的紅外碼，進而代替遙控器對空調進行控制，并且空調4G遠程控制器的可以通過與手機或平臺之間建立4G通信連接，遠程自定義空調運行的星期、時分時間段，實現周期內自動控制空調啟停，移動端及PC端可實時查看空調運行狀態，實時報警，遠程控制。

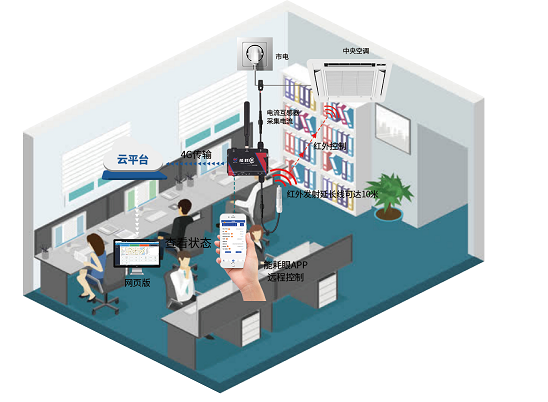

1.3 辦公樓空調遠程控制系統拓?fù)鋱D
二、 系統簡介
2.1 方案組成
2.1.1 空調4G遠程控制器

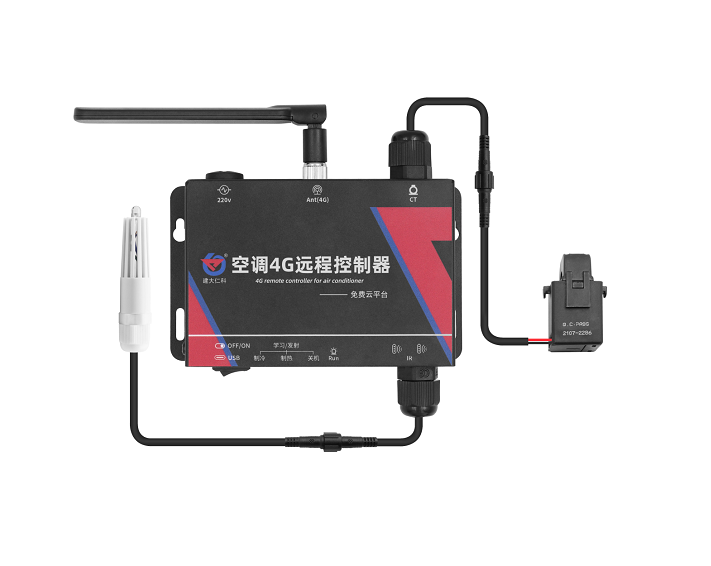

RS-KTY-4G-* 能耗眼是一款支持4G上傳的空調控制器。設備具備學習功能，可通過設備上的紅外接收學習空調遙控器的紅外碼，進而代替遙控器對空調進行控制。
2.1.1.1 功能特點
· 通過我司配套 APP 可以學習 99.9%的空調遙控器。
· 設備可自定義時間段進行自動控制空調啟停。
· 設備支持遠程控制空調。
· 批量召測下載學習碼。
· 設備采用電池供電可使用 Type-C 充電，并且可選市電供電選型。
· 4G 上傳至我司免費的云平臺或本地平臺，贈送流量可免費使用一年。
· 平臺添加報警聯系人及綁定微信，將空調報警信息推送至短信及微信。
· 支持外掛紅外探頭，紅外發射延長線可達 10 米。
· 支持檢測空調運行狀態。

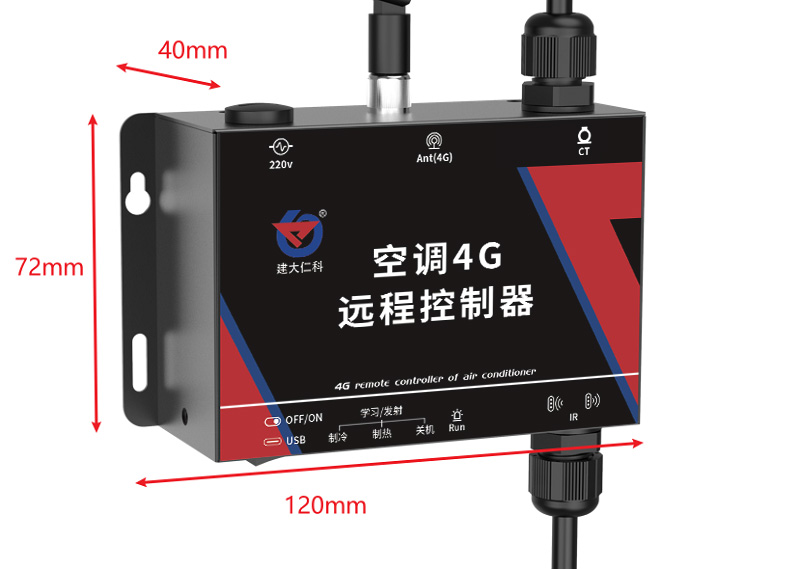

2.1.1.2 尺寸大小
2.1.1.3 安裝方式
|

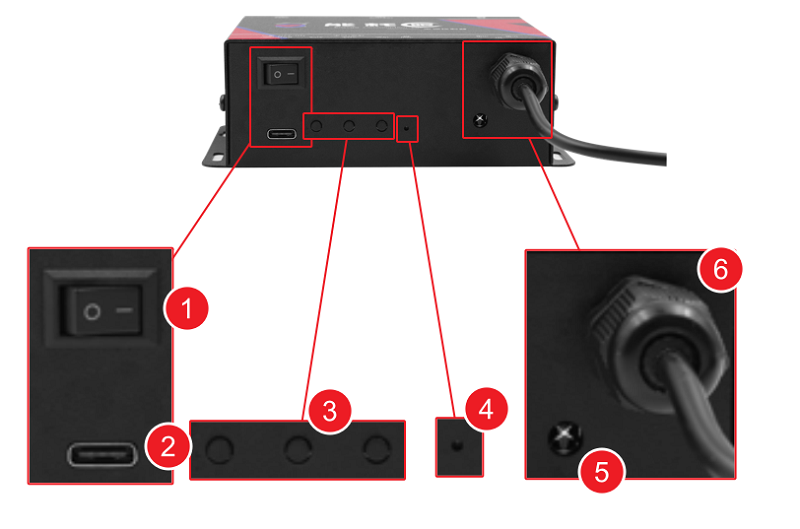

序號 |
功能 |
說明 |
|
① |
設備開關 |
控制設備開關機 |
|
② |
Type-C接口 |
充電及參數配置 |
|
③ |
控制及學習按鍵 |
三個按鍵依次控制開機制冷；開機制熱；關機 |
|
④ |
指示燈 |
設備狀態，詳見設備使用 |
|
⑤ |
紅外接收 |
學習紅外指令 |
|
⑥ |
紅外發射 |
發射紅外指令 |
|
序號 |
功能 |
說明 |
|
⑦ |
220V市電 |
棕色接火線；藍色接零線 |
|
⑧ |
天線 |
|
|
⑨ |
電流互感器 |
安裝至空調電源線火線 |

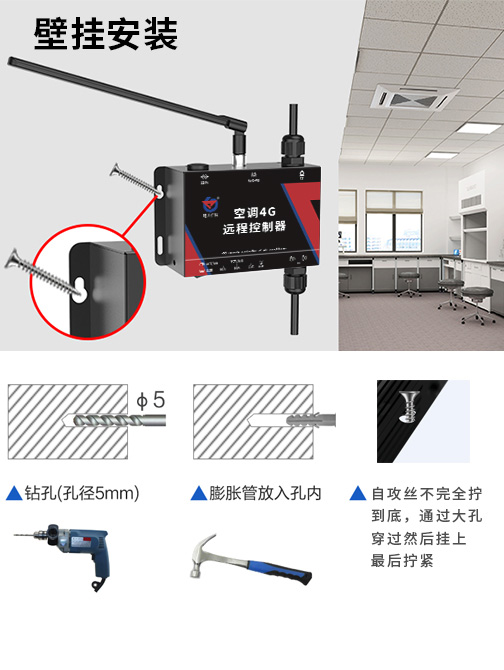

· 壁掛安裝

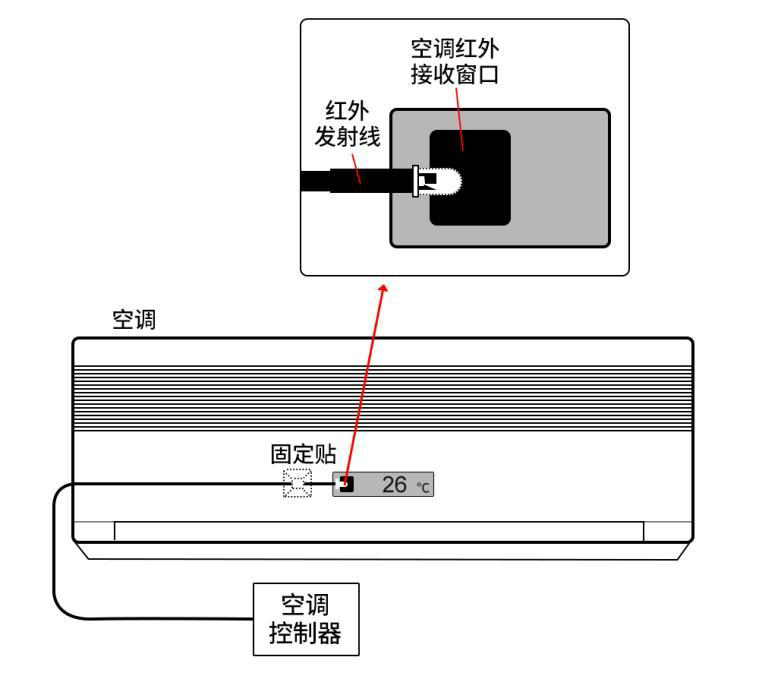

· 發射頭固定
· 支架固定

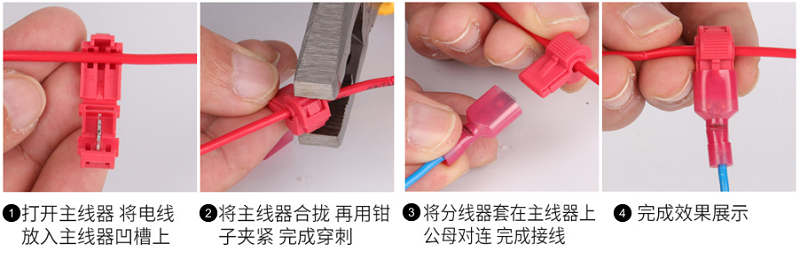

· 免破線端子的安裝（-DY 選型）

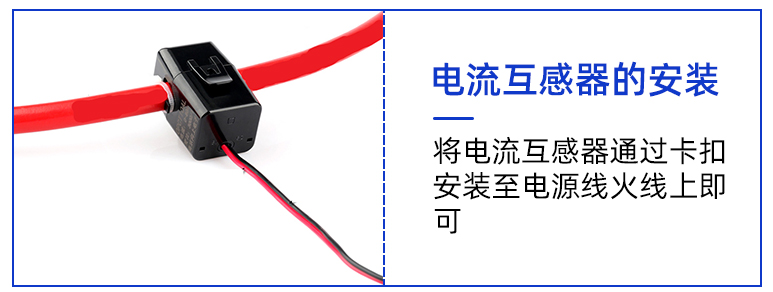

· 電流互感器的安裝
2.1.1.4 設備使用

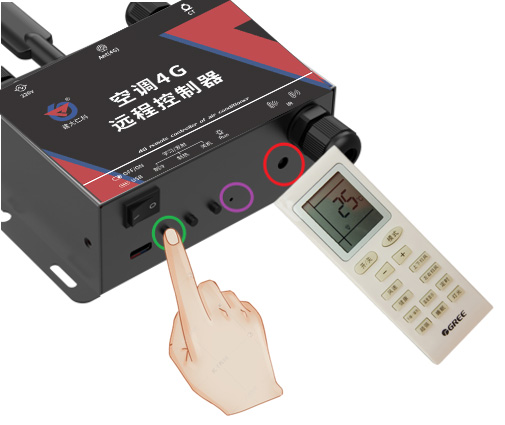

· 命令學習
學習命令時，長按需學習命令按鍵（例如 學習制冷命令 ，長按設備商對應的制冷命令的按鍵），等待設備指示燈閃爍并伴有蜂鳴器發出“滴”的聲音，此時處于學習狀態。將空調遙控器的紅外發射燈對準設備上的紅外接收，在設備處于學習狀態時按下遙控器的對應按鍵，學習成功后設備發出“滴”的聲音，同時指示燈不在閃爍，表示學習成功，學習失敗設備發出“滴..滴”的聲音，同時指示燈不在閃爍，表示學習失敗。需重新學習。
· 命令學習
按鍵
按鍵學習指令后，將設備紅外發射對準空調，按動相應按鍵即可發射紅外指令控制空調
平臺
按鍵學習指令后，將設備紅外發射對準空調，可通過登錄云平臺，在此設備的繼電器控制中，點按繼電器控制1即開機制冷發射；繼電器控制2即開機制熱發射；繼電器控制3即關機發射。
APP

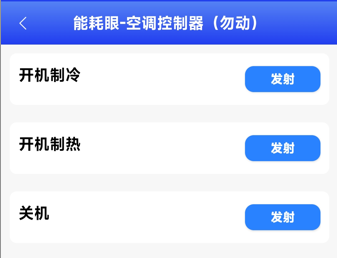

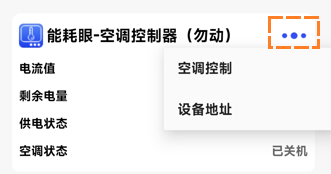

在能耗眼APP中，在云平臺頁面點擊相應設備空調控制，點擊相應的指令即可發射對應的指令控制空調

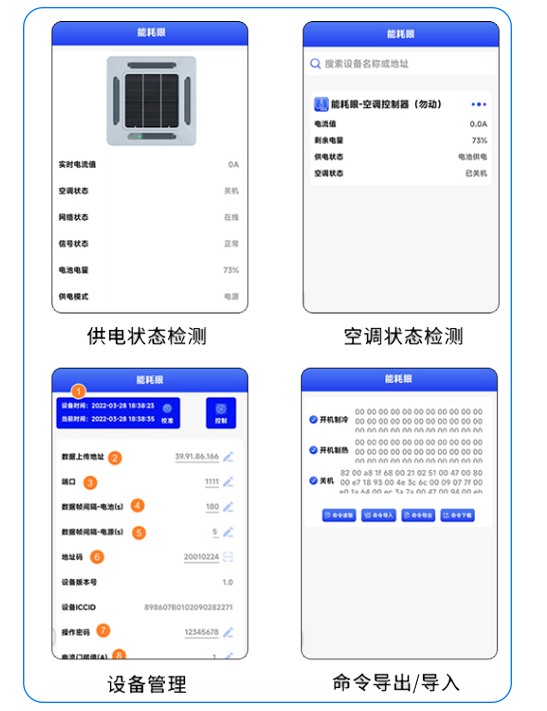

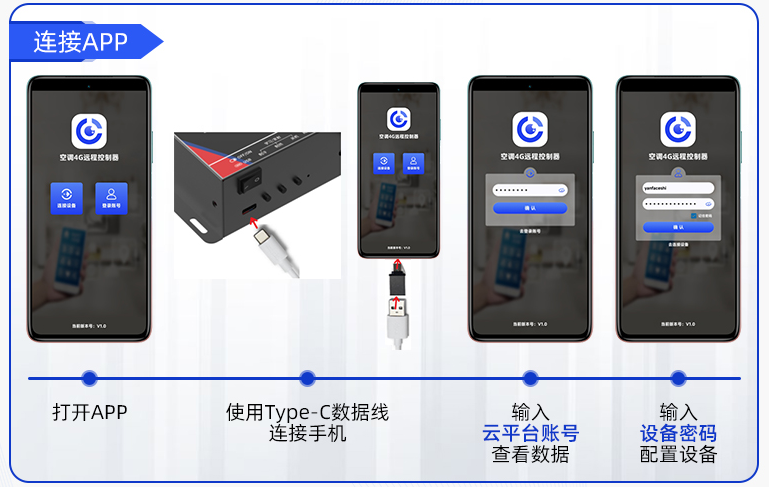

三、手機APP

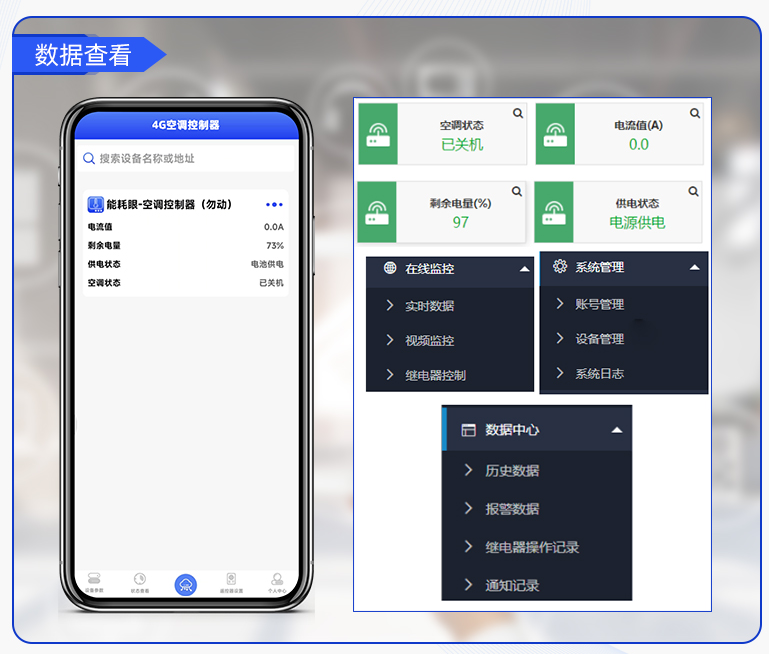

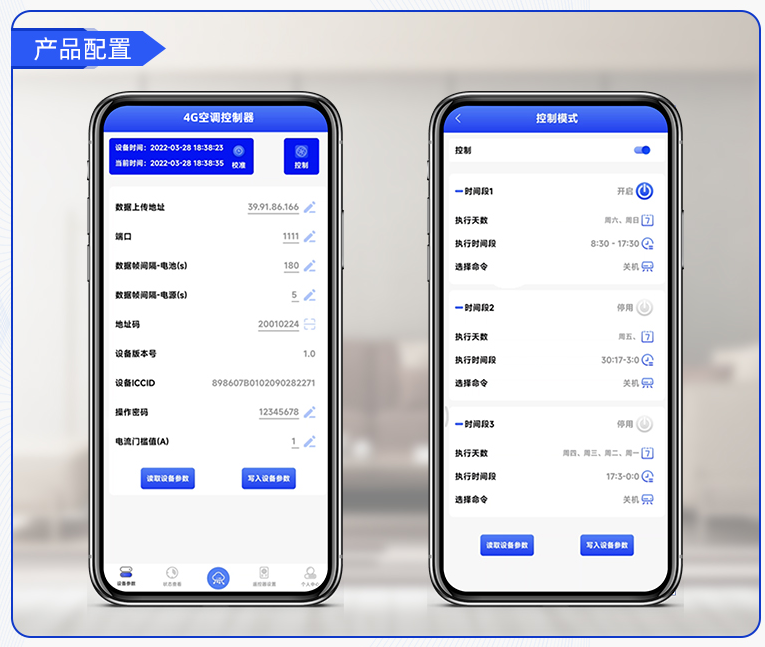

為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^(guò)賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
