一、 系統概述
1.1 背景需求
隨著信息網絡技術的不斷發展，各類規模大小不等，設備種類、數量不同的網絡設備機房廣泛分布于用戶各分支機構所在地域，由于欠缺與運行網絡的規模體系相對稱的運維系統，數量眾多的無人值守機房的物理運行環境狀況、動力配電狀況、設備運行狀況、人員活動狀況以及消防狀況的變化包括可能出現的危急狀況，均無法得到及時的發現和處理，也就很難被有效預見、防范和避免。因此，一套完善的機房環境監控系統對于機房、IDC等場所非常重要。
機房環境監控系統是為保證組織的安全、穩定、高效運行，保證網絡設備的良好運行狀態和設備使用壽命與安全，實現用戶的最大投資效益，就有必要對網絡運行環境的電力供應、溫度、濕度、漏水、空氣含塵量等諸多環境變量，UPS、空調、新風、除塵、除濕等諸多設備運行狀態變量，進行24小時實時監測與智能化調節控制，以保證網絡運行環境的穩定與網絡軟硬件資源、設備的安全以及相關信息數據資產的安全。
1.2 方案概述
■ 空調設備
通過實時監控，能夠全面診斷空調運行狀況，監控空調各部件(如壓縮機、風機、加熱器、加濕器、去濕器、濾網等)的運行狀態與參數，并能夠通過機房動力環境監控系統管理功能遠程修改空調設置參數(溫度、濕度、溫度上下限、濕度上下限等)，以及對精密空調的重啟?？照{(diào)機組即便有微小的故障，也可以通過機房動力環境監控系統檢測出來，及時采取措施防止空調機組進一步損壞。
■ 機房溫濕度
在機房的各個重要位置，需要裝設溫濕度檢測模塊，記錄溫濕度曲線供管理人員查詢。一旦溫濕度超出范圍，即刻啟動報警，提醒管理人員及時調整空調的工作設置值或調整機房內的設備分布情況。
■ 漏水檢測
漏水檢測系統分定位和不定位兩種。所謂定位式，就是指可以準確報告具體漏水地點的測漏系統。不定位系統則相反，只能報告發現漏水，但不能指明位置。系統由傳感器和控制器組成?？刂破鞅O(jiān)視傳感器的狀態，發現水情立即將信息上傳給監控PC。測漏傳感器有線檢測和面檢測兩類，機房內主要采用線檢測。線檢測使用測漏繩，將水患部位圍繞起來，漏水發生后，水接觸到檢測線發出報警。
■ 煙霧報警
煙霧探測器內置微電腦控制，故障自檢，能防止漏報誤報，輸出脈沖電平信號、繼電器開關或者開和關信號。當有煙塵進入電離室會破壞煙霧探測器的電場平衡關系，報警電路檢測到濃度超過設定的閾值發出報警。
■ 視頻監控
機房環境監控系統集成了視頻監控，圖像采用MPEG4視頻壓縮方式，集多畫面測覽、錄像回放、視頻遠傳、觸發報警、云臺控制、設備聯動于一體，視頻系統還可與其他的輸入信號進行聯動，視頻一旦報警，可同時與其它設備進行聯動如雙鑒探頭、門磁進行錄像。
■ 門禁監控
門禁系統由控制器、感應式讀卡器、電控鎖和開門按鈕等組成(聯網系統外加通訊轉換器。讀卡方式屬于非接觸讀卡方式，系統對出入人員進行有效監控管理。
■ 消防系統
對消防系統的監控主要是消防報警信號、氣體噴灑信號的采集，不對消防系統進行控制。
■ 非法入侵
通過紅外人體探測儀，360°無死角監測機房，當檢測到非機房內工作人員進入，會現場、平臺、手機（電話、短息）發出報警，提醒工作人員。
1.3 設計原則
■ 先進性：系統軟件與硬件均采用成熟的最新技術手段自主研發，并保持一定前瞻性，能適應整個行業未來的科技發展需要；
■ 可靠性：系統的設計以及硬件研發，選用較成熟的最新成熟技術；
■ 運行管理方便：軟件采用全中文B/S設計，操作方便簡潔；
■ 可擴展性強: 采集設備采用分布式系統架構，增加監控設備，不干擾其它設備的正常運行；
■ 接口豐富：系統提供基于RS485的MODBUS協議、SNMP協議、RS232串口等智能設備監控開發接口；同時系統還提供第三方接口，便于第三方軟件兼容；
■ 施工簡化：設備提供標準的通訊接口，采用統一的標準系統接線，以及分布式網絡連接，現場施工操作簡單；
■ 技術支持能力強：承建單位技術實力強，服務完善；
■ 建設時間短：在較短的時間內完成系統的安裝調試。
■ 實時性：系統圖像、數據能通過網絡實時傳輸與保存，用于日后的查詢與分析。
■ 實用性：系統性能價格比高，整個系統施工簡化、易維護、易使用、運行費用低。
1.4 設計依據
《工業企業通用設計規范》(GBT42-81)
《中華人民共和國公共行業標準》(GA/T70-94)
《電氣裝置安裝工程施工及驗收規范》(BGJ232.90.92)
《民用工業建筑電氣設計規范》(GJT16-92)
《電氣裝置工程施工及驗收規范》GBJ232--82
《保安電視監控工程技術規范》GA/T76--96
《民用建筑電纜工程技術規范》
二、 系統簡介
2.1 機房環境監測系統介紹
山東仁科機房環境監控解決方案是一套綜合利用計算機網絡技術、數據庫技術、通信技術、自動控制技術、新型傳感技術等構成的環境監控解決方案，該方案提供了一種以計算機技術為基礎、基于集中管理監控模式的自動化、智能化和高效率的技術手段，主要由機房監控終端、環境監控主機以及環境監控平臺組成，監控內容包括溫濕度、煙感、漏水等,實現機房的集中監控、遠程操控、數據實時查詢、故障告警等功能，為機房高效的管理和安全運營提供有力的保證。

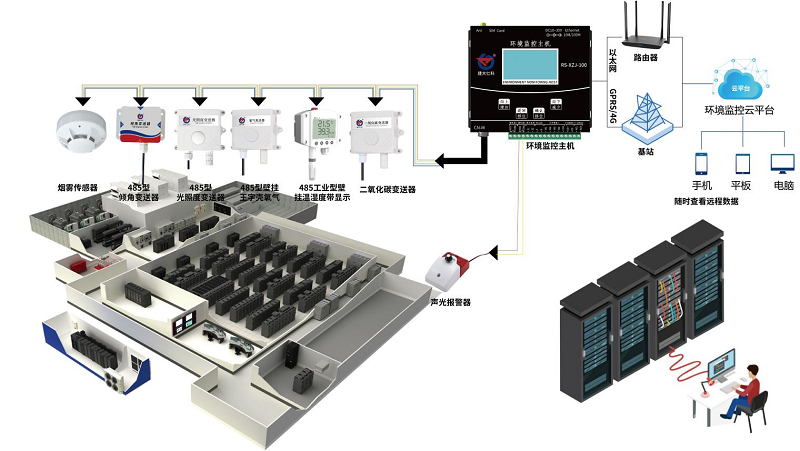

2.2 機房環境監測系統拓撲圖

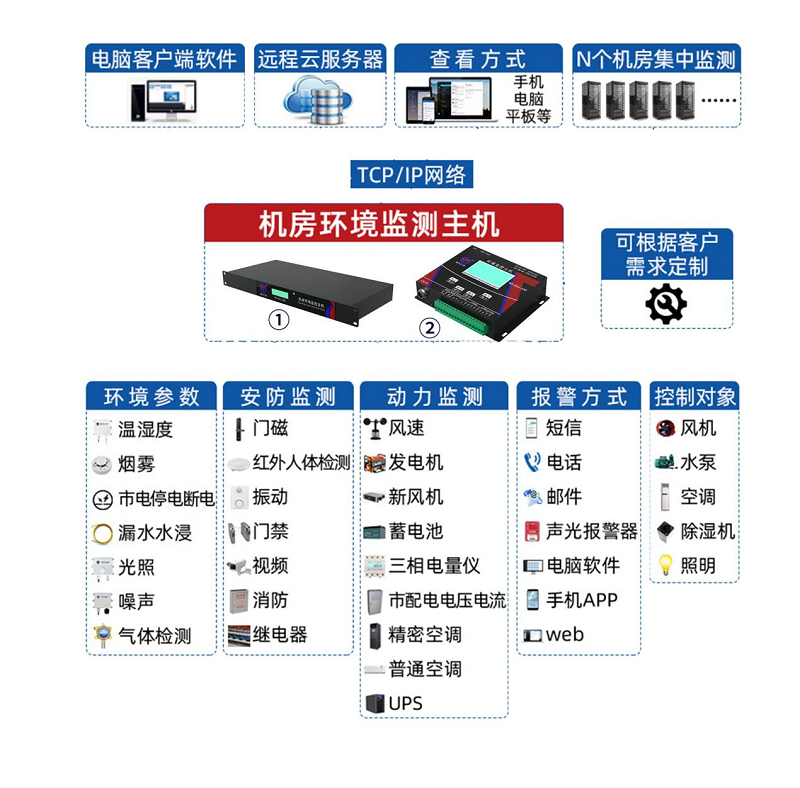

2.2 機房環境監測系統各模塊實現的功能
機房環境監測包括485型壁掛王字殼二氧化碳、485型工業型壁掛殼溫濕度帶顯示、485型壁掛王字殼氧氣、485型光照度、485型傾角變送器、485型煙霧報警器、聲音可調型聲光報警器。機房內個環境參數一旦的超過所規定的上下限都會對機房的設施造成一定的損壞。
2.3 機房環境監測系統設備簡介

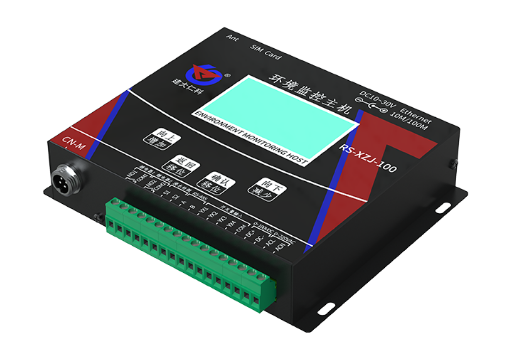

2.3.1 環境監控主機
為機房、倉庫等環境監控的場所研發的一款多功能監控主機,該設備支持 4G、以太網、RS485有線等任一方式上傳數據，設備內置大屏液晶，界面友好易操作，同時該主機能夠外接1臺最大1024*256點陣的LED屏。
2.3.1.1 功能特點
■ 直流10~30V寬電壓供電，內置數據存儲，可存儲52萬條記錄；
■ 1路RJ45網口，可將監測數據上傳至遠端監控軟件平臺；
■ 帶有1路浸水檢測功能可外接漏水電極也可外接漏水繩，最長30米；
■ 有1路ModBus-RTU主站接口可接入我司所有類型的485變送器。
2.3.1.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
|
4G |
中國移動、中國聯通或中國電信的 手機網絡（中國電信無短信功能） |
|
RS-485 從站接口 |
通過 RS-485 上傳數據（可選擇規 約） |
|
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯示屏（可選擇規約） |
|
1 路直流電壓 采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K |
|
1 路水浸檢測 信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水 繩，最長可達 30 米 |
|
4 路開關量信 號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸 出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 3A 本繼電器可關聯到任意通道的上下 限，用作報警或自動控制 |
|
1 路翻斗式雨 量計脈沖信號 輸入 |
采集磁開關脈沖信號進行雨量計 量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、 當前雨量（本日 00:00 至當前）、 昨日雨量（昨日 00:00-24:00）及永 久累計雨量值 （默認采用第四路開關量作為雨量 計輸入） |
|
數據上傳間隔 |
1S~10000S |
數據上傳間隔 1S~10000S 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
主從 RS485 接口通信距離 |
≥2000 米 |
采用 0.5 平方的 RVV 線纜最遠通信 距離可達 2000 米 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 注：4G 版最大功耗約為 1.51w，不 帶 4G 版最大功耗約為 1.39w |

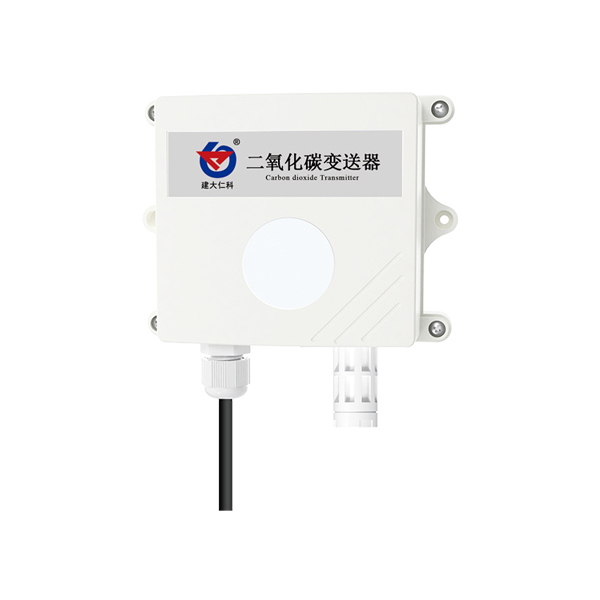

2.3.2 二氧化碳變送器
該變送器采用新型紅外檢定技術進行CO2濃度測量，反應迅速靈敏，避免了傳統電化學傳感器的壽命及長時間漂移問題
2.3.2.1 功能特點
■ 新型紅外檢定技術進行 CO2 濃度測量，準確度高，漂移小，壽命長
■ 測量范圍寬，默認 0-5000ppm（默認），自帶溫度補償，受溫度影響小。
■ 485 通信，標準 ModBus-RTU 通信協議，通信地址及波特率可設，最遠通信距離 2000
■ 產品采用壁掛式防水殼，安裝方便，防護等級高。
2.3.2.2 技術參數
|
項目 |
內容 |
|
功耗 |
0.3W（24VDC）非線性 |
|
供電 |
10~30V DC （平均電流<85mA） |
|
CO2測量范圍 |
0~5000ppm（默認）可選：0~2000ppm 0~10000ppm |
|
CO2精度 |
0 ~ 5000 ppm : ±(50ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(50ppm +5% F•S)（25℃） |
|
高精度：0 ~ 5000 ppm : ±(45ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(45ppm +5% F•S)（25℃） |
|
系統預熱時間 |
2min(可用)、10min(最大精度) |
|
響應時間 |
90%階躍變化時一般小于 90S |
|
穩定性 |
<2%F·S |
|
非線性 |
<1%F·S |
|
分辨率 |
1 ppm |
|
工作環境 |
-10℃~+50℃，0%RH~95%RH 非結露 |
|
數據更新時間 |
2s |

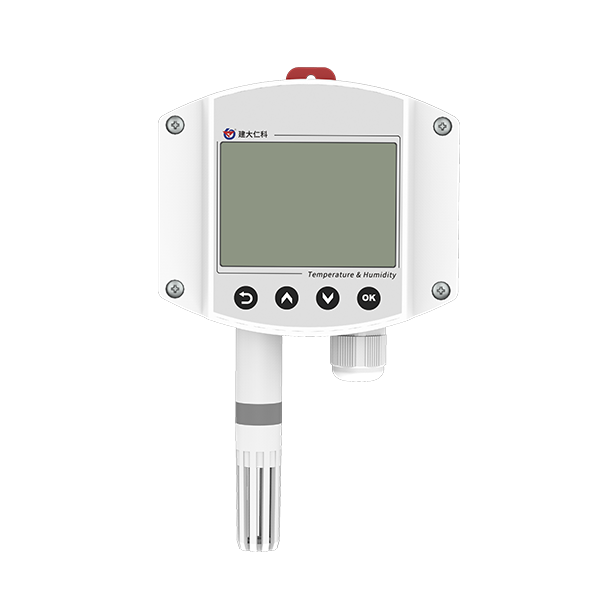

2.3.3 工業型壁掛液晶溫濕度變送器（485型）
該產品為工業型壁掛高防護等級外殼，防護等級IP65，防雨雪且透氣性好。
2.3.3.1 功能特點
· 采用高精度溫濕度測量單元，長期穩定性好漂移小
· 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置
· 10~30V 寬電壓范圍供電
· 安裝方便，可壁掛安裝可導軌安裝
· 抗灰塵防護等級高
· LCD 液晶顯示，美觀大方
· 按鍵可設置參數，操作方便
2.3.3.2 技術參數
|
直流供電（默認） |
DC 10-30V |
|
最大功耗 |
0.4W |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
探頭工作溫度 |
-40℃~+120℃ 默認：-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
通信協議 |
ModBus-RTU 通信協議 |
|
輸出信號 |
485 信號 |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1s |
|
開孔尺寸 |
70mm |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
0.1℃/y |
|
響應時間 |
濕度 |
≤8s(1m/s 風速) |
2.3.4 氧氣變送器
此產品反應靈敏，低功耗，高精度，測量范圍寬，抗干擾能力強，具有優異的重復性和穩定性。產品適用于多種場合，尤其適用于工業、礦下、環保、畜牧業中對氧氣含量的監測。
2.3.4.1 功能特點
■ 采用進口一線大品牌電化學傳感器，穩定耐用。
■ 量程 0-30%VOL,其他量程亦可定做。
■ 測量精度高，可達±2%FS 以內,重復性可達 1%以內。
■ 485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000米
■ 可選配高品質 OLED 顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
■ 現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。
■ 產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。
2.3.4.2 技術參數
|
供電電源 |
10~30V DC |
|
輸出信號 |
485 |
|
功耗 |
0.12W |
|
溫度測量范圍 |
-40℃~+80℃ |
|
溫度精度 |
±0.5℃（25℃） |
|
濕度測量范圍 |
0~100%RH |
|
濕度精度 |
±3%RH（60%RH,25℃） |
|
工作溫度 |
-20~50℃ |
|
工作濕度 |
5~95%RH 無冷凝 |
|
壓力范圍 |
90~110kPa |
|
穩定性 |
≤5%信號值/年 |
|
響應時間 |
≤10S |
|
預熱時間 |
≥5 分鐘 |
|
零點漂移（-20~40℃） |
±0.3%Vol |
|
重復性 |
≤1% |
|
使用壽命 |
≥24 個月 |

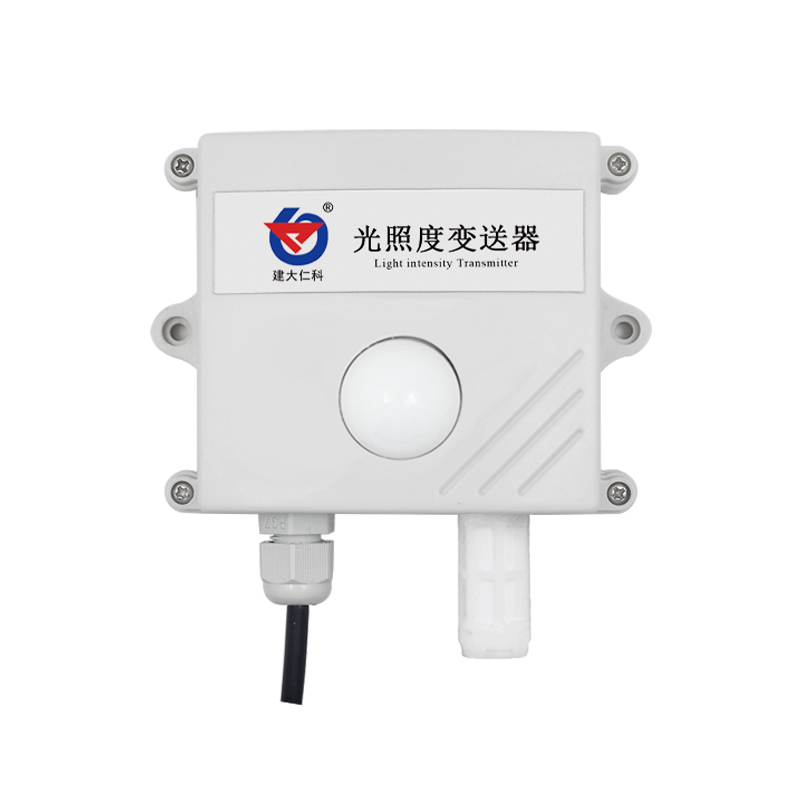

2.3.5 光照度變送器
該變送器是一款高精度感光變送器，輸出數值計量單位為Lux,設備采用壁掛防水外殼，壁掛式安裝，防護等級高。
2.3.5.1 功能特點
■ 高精度光照度檢測測量范圍 0-6 萬 Lux、0-20 萬 Lux 可選。
■ 485 通信，標準 ModBus-RTU 通信協議，通信地址及波特率可設置，最遠通信距離 2000 米
■ 壁掛防水殼，防護等級高，可用于室外或惡劣的現場環境
■ 10-30V 直流寬電壓供電
2.3.5.2 技術參數
|
直流供電（默認） |
10-30VDC |
|
最大功耗 |
0.4W |
|
精度 |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
光照強度 |
±7%(25℃) |
|
高精度 |
光照強度 |
±4%（25℃） |
|
工作環境 |
-40℃~+60℃，0%RH~95%RH（非凝露） |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%/y |
|
光照強度 |
≤5%/y |
|
響應時間 |
溫度 |
≤18s(1m/s風速) |
|
濕度 |
≤6s(1m/s風速) |
|
光照強度 |
0.1s |
|
輸出信號 |
RS485(ModBus協議) |

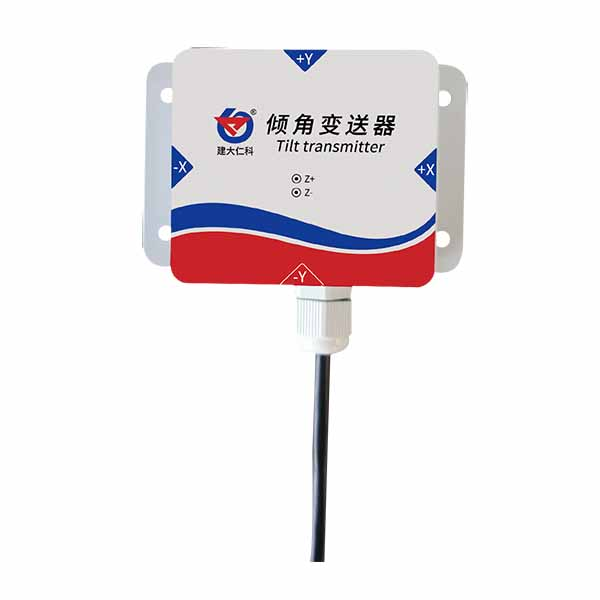

2.3.6傾角變送器
傾角變送器RS-DIP-N01-1是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。
2.3.6.1功能特點
· 采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。
· 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
· 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置。
· 5~30V 直流寬電壓范圍供電。
· 具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
2.3.6.2 技術參數
|
直流供電（默認） |
DC 5-30V |
|
最大功耗 |
≤0.15W |
|
工作溫濕度 |
-40℃—60℃，0—95%RH（非結露） |
|
量程 |
X 軸-180°~180° Y 軸-90°~90°Z 軸-180°~180° |
|
分辨率 |
0.01° |
|
典型精度 |
X、Y 軸 |
靜態精度±0.1°，動態精度±0.5° |
|
Z 軸 |
靜態精度±0.5°，動態存在積分誤差 |
|
溫度漂移 |
±（0.5°~1°），（-40°C ~ +60°C ） |
|
響應時間 |
＜1S |
|
防護等級 |
IP65 |
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
外形尺寸 |
90*58*36mm |
|
輸出信號 |
RS485(ModBus 協議) |

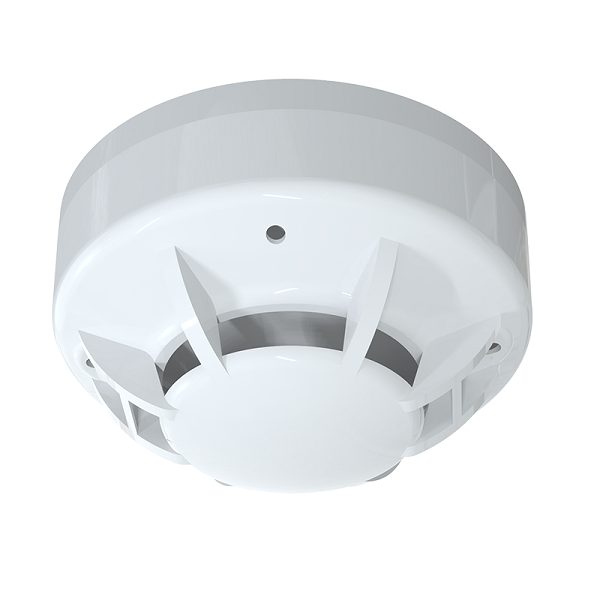

2.3.7 煙霧傳感器
傳感器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試。
2.3.7.1 功能特點
■ 吸頂安裝
■ 防拆盒蓋
■ 采用微處理器
■ 全方位 360°探測
■ 可調節報警延時
■ 采用貼片技術，抗 EMI、RFI 干擾
2.3.7.2 技術參數
|
供電電源 |
10~30V DC |
|
靜態功耗 |
0.12W |
|
報警功耗 |
0.7W |
|
報警聲響 |
≥80dB |
|
信號輸出 |
RS485 |
|
通信協議 |
ModBus-RTU |
|
煙霧靈敏度 |
1.06±0.26%FT |
|
符合標準 |
GB4715-2005 |
|
工作環境 |
-10℃~50℃，≤95%（非結露） |

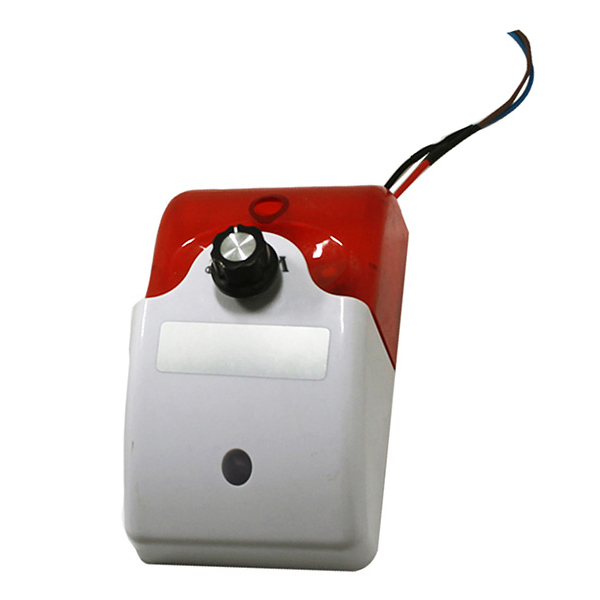

2.3.8 聲光報警器
聲光報警器可匹配本公司gsp專用溫濕度變送器，也可以用于其他場合。
2.3.8.1 功能特點
· 本公司的gsp專用溫濕度變送器，自身已帶有聲光報警（屏幕閃、內部蜂鳴器叫）已符合gsp新規；
· 希望聲光報警信號能夠明顯，可外加此報警器。
2.3.8.2 技術參數
|
RK-BJQ-T |
DC12V供電，音量大小可調，帶聲音開關，帶閃燈。 |
|
RK-BJQ-H |
DC12V供電，音量不可調，帶閃燈。 |
三、軟件平臺
3.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所測環境的氣象環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

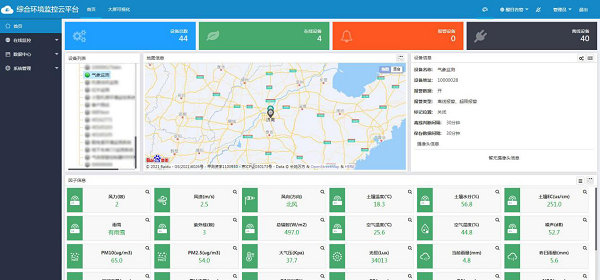

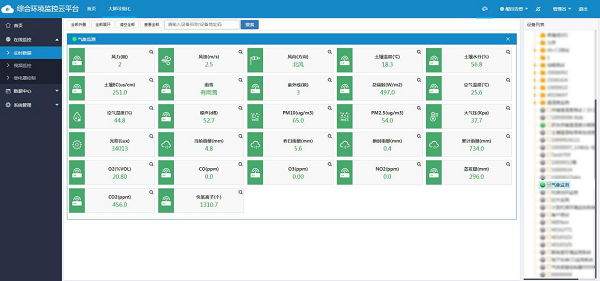

【首頁數據展示】
【列表展示】

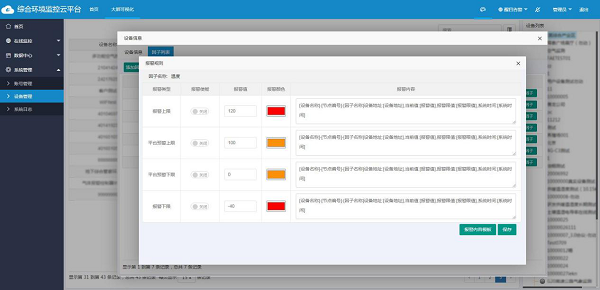

3.2.2 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

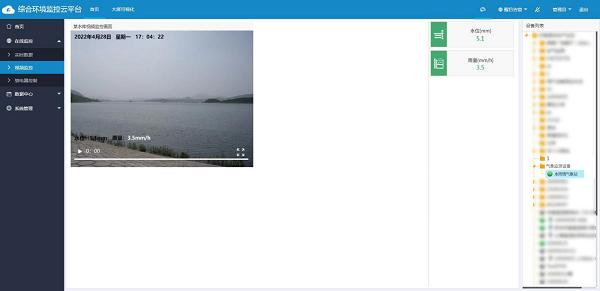

3.2.3 視頻監控
全面性的監管，實現氣象站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

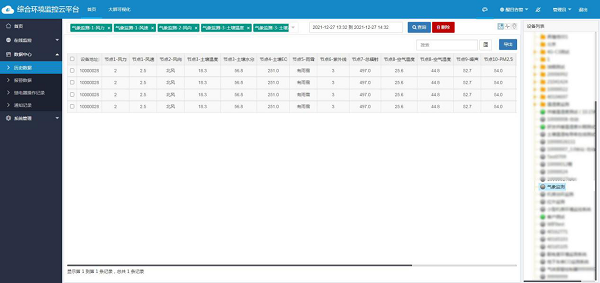

【歷史數據列表查看】

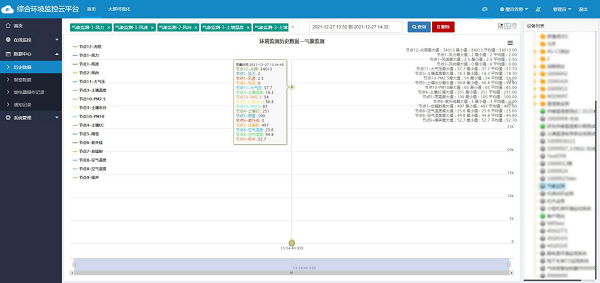

【歷史數據曲線查看】

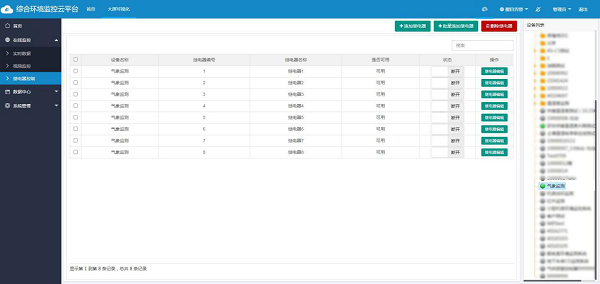

3.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

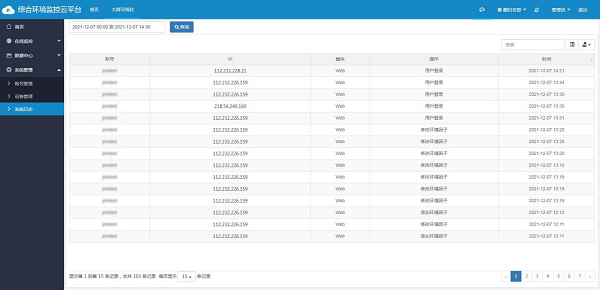

3.2.6系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

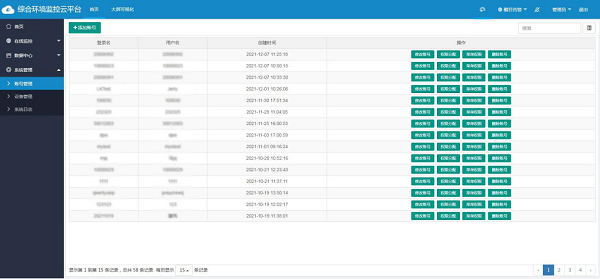

【賬號管理】
3.2.8 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

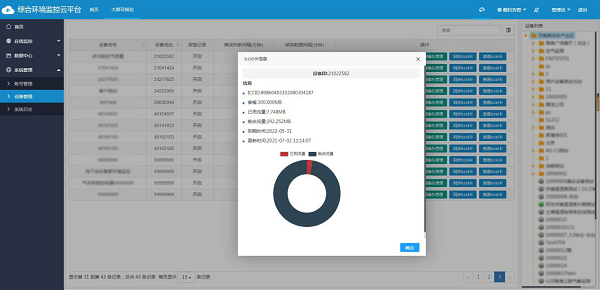

3.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

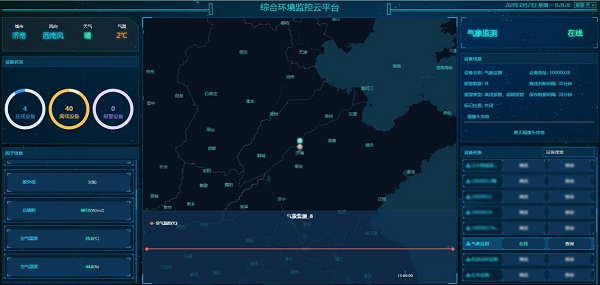

3.2.10 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

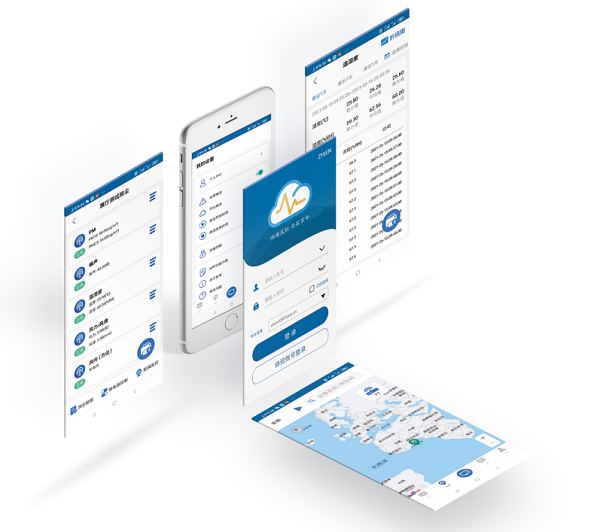

3.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
