第一章 項目概述
1.1 項目背景
六氟化硫（SF6）是一種無色、無臭、無毒、不燃的穩定負電性氣體，有吸附自由電子的能力，具有良好的滅弧和絕緣性能。在101.325kPa大氣壓力下的均勻電場中，六氟化硫氣體的耐電壓強度約為氮氣的2.5倍，而且六氟化硫的化學性質非常穩定，被廣泛用作絕緣氣體。六氟化硫氣體的卓越性能實現了裝置經濟化、低維護化的操作，與普通裝置相比，可以節省最多90％的空間。在眾多六氟化硫氣體的用途中，主要還是電力設備上用的六氟化硫氣體居多，已成為電力工業中一種很重要的介質，被廣泛用作高壓開關、大容量變壓器、高壓電纜的絕緣介質材料。
正常狀態下的六氟化硫氣體對人體沒有毒性。但在高壓電弧的作用下，SF6氣體會發生部分分解，而其分解產物往往含有劇毒，即便是微量，也能致人非命。當使用以SF6氣體為絕緣和滅弧介質的室內開關在使用過程中發生泄漏時，泄漏出來的SF6氣體及其分解產物會往室內低層空間積聚，造成局部缺氧和帶毒，對進入室內的工作人員的生命安全構成嚴重的危險。因此，在配電室中對六氟化硫氣體泄露監測很有必要。
為解決這一問題，山東仁科推出高壓組合電器配電室六氟化硫監測系統，運用多種智能環境監測傳感器，對高壓配電室內環境實行24小時全天候監測，能夠檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時顯示報警，同時自動啟動風機進行通風，并具有溫濕度檢測、紅外入侵報警等諸多豐富功能，為維護高壓配電室用電安全，保障工作人員人身健康安全提供了新思路。
1.2 建設目標
高壓組合電器配電室六氟化硫監測系統解決方案是集配電室內環境監測（除對SF6/O2氣體監測外，還包括了溫濕度監測、紅外人體探測等），風機聯動控制，以及智能氣體報警控制器于一體的智能配電室環境監測管理體系，其總體建設目標是實現對配電室內環境和設備的統一監控和管理，以保障用電安全。
具體建設目標：
■ 通過各種智能傳感器設備對六氟化硫濃度、氧氣濃度、溫濕度等要素進行實時數據監測，為配電室內各系統及設備運行提供高度穩定可靠的監測信息資源；
■ 當配電室SF6濃度高于設定報警值,氧氣濃度低于設定報警值,環境濕度高于設定報警值或者人體紅外探測到有動態人體移動時均可任意關聯聲光告警、語音告警，提醒有關人員注意并采取進一步措施,同時系統可自動聯動風機啟動；
■ 配電室各入戶門處均可安裝LED顯示屏,實時顯示配電室內SF6以及氧氣濃度的實時狀態；
■ 在監測區域內配備紅外感應器，系統在感應到人員進入時自動發出報警信號；
■ 相關工作人員還可手動控制啟停風機運轉,設置定時控制模式,設置電腦端、手機APP遠程控制風機模式；
■ 對配電室發生的故障產生故障告警，通過多種方式通知相關管理人員，及時處理，及時解決，對即將發生的故障進行預警。
1.3 設計原則
根據配電室運營和管理的的實際需求，以及國內外技術發展的現狀和方向，參考國內外配電室環境監控技術建設的先進項目，借鑒其建設經驗，在方案中我們遵循以下幾項總體原則：
■ 穩定可靠
只有穩定運行的系統，才能確保電力配送工程系統平穩運行，監控系統的作用和意義才能體現。整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。
■ 架構合理具有可擴展性
采用平臺級的理念來架構系統，使整個方案安全平穩地運行，并具備良好的擴展性。可擴展性保證當用戶有更多的要求時，引入的新設備可以順利地與本次配備的設備共同工作，進一步擴展與提高系統的性能和功能。
■ 盡可能簡約的配置
整個方案盡可能采用簡約的連接方式，去掉各種冗余配置，減少故障點，提高系統穩定性，降低系統造價。
■ 更好的系統效率
方案設計以盡可能提高系統整體的運行效率為重要依據，選擇更合適的產品以及更合適技術方案實現。
■ 更高的性價比
方案一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 系統更易于使用和維護
方案設計根據項目建設規則等選擇合適的監控產品和技術方案實現，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
1.4 設計依據
■《高壓組合電器配電室六氟化硫環境監測系統》JB/T 10893- -2008
■《六氟化硫電氣設備中氣體管理和檢測導則》GB/T8905-1996
■《六氟化硫氣體泄露在線監測報警裝置運行維護導則》DL/T 1555 -2016
■《通用用電設備配電設計規范》GB 50055-2011
■《六氟化硫電氣設備中氣體管理和檢測導則》GB 8905—1996
■《入侵探測器通用技術條件》 GB10408.1-2000
■《智能變電站技術導則》Q/GDW 383-2009
■《供配電系統設計規范》GB 50052-2009
■《低壓配電設計規范》GB 50054-2011
第二章 項目介紹
2.1 高壓組合電器配電室六氟化硫監測系統介紹
為了充分保障配電室內設備運行的環境安全，需要對其內部環境進行監測，以達到實時自動監測、控制配電室環境的目的，該系統主要涉及到配電室內的SF6/O2氣體濃度、溫濕度、紅外人體探測等環境監測要素。
本系統由氣體報警控制器主機、SF6氧氣二合一氣體變送器、溫濕度變送器、RS485型人體紅外探測器（選配）、語音報警模塊、LED顯示屏、風機以及綜合環境監控云平臺組成，通過對配電室內的各種環境監測及報警數據進行分析，實時反映現場設備運行的環境情況以及設備本身運行情況；通過聯動控制風機排風系統，保障配電室的電力設備安全運行，防止因環境改變、設備狀態變化而引起的事故，滿足配電室遠程運維的可靠管控要求，為新型現代化配電室的智能化、可視化、自動化、互動化做有效支撐；通過設立統一監控管理站，報警控制器器搭配LED單色顯示屏，對分布在配電室不同區域的多個設備和信息進行全數字化集中監控管理，實現配電室的少人或無人值守，滿足現代化智能配電室管理的需要，從“被動搶修模式”轉化為“主動預防模式”。
本監測系統施工部署簡單方便，細節考慮周到，擴容方便。所有的監測設備都采用RS485總線布線方式傳輸至報警控制器，再通過4G/RJ45網口的方式上傳至云平臺，用戶可根據實際情況自主選擇上傳方式，便于實際操作與管理；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，監控平臺能夠自動搜索新增的設備，無需手動添加，維護非常方便。實現了即插即用系統集成擴容的平滑過渡，避免造成重復投資浪費。

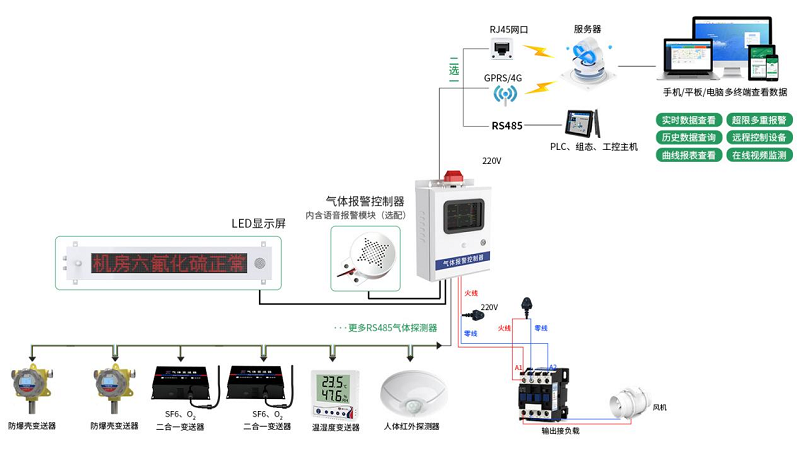

2.2 高壓組合電器配電室六氟化硫監測系統拓撲圖
2.3 高壓組合電器配電室六氟化硫監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。本方案覆蓋配電室內的SF6/O2氣體濃度、溫濕度、紅外等各項環境參數的監控，具備高整合度；集測、管、控一體化的整體考慮，提升高壓組合電器配電室六氟化硫監測系統的平臺管理功能。
■ 基于標準的IP網絡，組網方便
高壓組合電器配電室六氟化硫監測系統組網結構完全基于TCP/IP網絡通信協議，對監控節點分布廣、數量大的多站點集中智能監控提供了最有效的監控手段，使用基于IP網絡的監控系統為網絡運營維護的統一管理提供了便利。
■ 使用標準協議，擴展方便
使用標準的、開放的協議便于集成以及系統擴容。由于搭建了基于IP的監控平臺，現場數據采集也使用標準的ModBus協議，使得增添監控節點或是增加監控信息非常方便，更實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，避免造成資源重復浪費。
■ 風機控制
該系統集環境監測及風機聯動控制于一體，其中六氟化硫氣體濃度、氧氣含量、溫濕度的報警值可根據需要由管理者設定。能夠根據當前氣體、溫濕度數值自動控制風機啟停，自主選擇自動排風、強制排風和手動排風模式，并且自動排風、強制排風時間可靈活設定，從而降低配電室內潛在的危險性。
■ 具有豐富的自動告警方式
系統支持聲光、電話、短信、郵件等報警功能，并可選配語音報警模塊，在感應到人體靠近或者進入時發出語音報警提示，因此具有多種告警策略可以選擇，通用系統即可滿足絕大多數用戶的需求。
■ 優化的數據遠傳功能
高壓組合電器配電室六氟化硫監測系統報警事件采用先進的實時報警方式，除了監控中心可以通知管理人員告警信息，還可以通過無線數據傳輸，將系統實時監測的數據及報警信息遠傳至相關設備，并且能與電廠、變電站、高壓開關生產廠家等現場現有的通信設備相連，將實時數據及報警信息傳輸?shù)浆F(xiàn)場設備。這樣可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。從而保證了監控系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
高壓組合電器配電室六氟化硫監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 系統具有完善的網絡脫機管理功能
當監控主機通訊鏈路中斷之后，監控主機的告警信息以及實時數據會存在本地，當通訊鏈路恢復之后，脫機數據重新上傳到監控中心，保證監控數據的完整性。監控中心具有完善的中斷監測機制，設備通訊中斷后，及時發出告警。
■ 系統具有顯示記憶功能
能夠實時顯示被監測對象的狀態，具有操作界面和人機交流功能，對發生過的報警指標有記憶功能， 可以隨時進行查詢。
■ 系統施工部署簡單、方便
所有的監測設備都采用RS485總線布線；監控管理平臺多種部署方式，針對簡單需求可以實現傻瓜式安裝，非常人性化，界面友好、操作簡單、功能全面，輕松實現監控功能及報警的配置。
■ 切合客戶需求的獨有功能
高壓組合電器配電室六氟化硫監測系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。
■ 多平臺遠程管理，功能強大
高壓組合電器配電室六氟化硫監測系統支持電腦PC端、APP移動端、微信公眾號等多種方式遠程查看、管理數據。
第三章 項目方案設計
高壓組合電器配電室六氟化硫監測系統要由三個工作模塊組成。第一部分：環境監測（SF6/O2氣體監測、溫濕度監測、紅外人體入侵監測等）；第二部分：風機聯動控制；第三部分：氣體報警控制器與平臺軟件通信。
該系統通過在配電室配置相應的傳感器以RS485布線方式連接氣體報警控制器將采集到的環境數據以4G/RJ45網口的方式上傳至環境監控云平臺，通過平臺軟件對每個測點的測量值及其傳感器設備工作狀態進行連續采集。氣體報警控制器內含智能語音報警模塊，系統如發現數據異常，會自動發出聲光、短信、語音、郵件告警，搭配LED單色顯示屏數據實時輪顯，在感應到人體靠近或進入時也會有語音報警提示，以便提醒注意環境安全，將可能出現的險情消滅在萌芽狀態，出現意外情況時能夠及時通知相關管理人員，避免造成大的損失及影響配電室設備的正常工作。
3.1 環境監測子系統
3.1.1 SF6/O2氣體濃度監測
監測意義：六氟化硫為主要用在電力工業的一種人造惰性氣體，此氣體有著良好的電氣絕緣性能及優異的滅弧性能，但隨著長時間的使用，可能會發生氣體泄漏的問題。純凈的六氟化硫氣體是一種物理化學性能穩定的氣體，在電弧作用下會分解，其中有些分解物是有毒的。經驗表明，工作人員即使處于含有非常微量的分解物的環境中,也會感到刺鼻或不舒服的氣味，對鼻、口、眼等有明顯的刺激，并且這種反應在有明顯中毒反應之前的幾秒鐘內就會產生。本系統方案中運用智能氣體檢測傳感器對配電室內六氟化硫濃度以及氧氣濃度進行實時監測，在達到危險闋值之前發出報警，預防危險事故的發生。
監測對象：監測配電室內的電纜地溝、配電裝置、二次設備室等氣體采樣區的六氟化硫、氧氣含量。
監測內容：各氣體傳感器信號采集、測點狀態檢測、超限告警、報警記錄、繼電器控制。
監測效果：在配電室內的電纜地溝、配電裝置、二次設備室等區域安裝SF6、O2二合一變送器，通過RS485布線將數據傳送至氣體報警控制器并最終上傳至云平臺。當系統監測到任一氣體濃度超限時，自動觸發報警，同時啟動聲光、短信等報警信息，并聯動風機等排風系統及時進行通風，以保障配電室內人員以及設備安全。
【設備配置】
|
設備 |
技術參數 |
六氟化硫氧氣變送器
型號：RS-SF6O2-N01-MP
 |
功耗：2.5W |
|
SF6分辨率：1ppm |
SF6最大允許誤差：±10%（@500ppm,60%RH,25℃）
0~2000ppm:±10% （@2000ppm,60%RH,25℃） |
|
SF6量程范圍：0~1000ppm |
|
SF6零點漂移：±3ppm |
|
SF6穩定性：≤2%信號值/月 |
|
SF6響應時間：≤30s |
|
SF6預熱時間：≥30min |
|
SF6重復性：≤3% |
|
O2分辨率：0.1%VOL |
|
O2精度：±3%FS |
|
O2量程：0~30%Vol |
|
O2使用壽命：2年（默認）5年、10年可選 |
|
O2重復性：≤1% |
|
O2預熱時間：≥5 min |
|
O2響應時間：≤10s |
|
O2穩定性：≤5%信號值/年 |
|
溫度測量范圍：-40℃~+80℃ |
|
溫度精度：±0.5℃ （@25℃） |
|
濕度測量范圍：0~99%RH |
|
濕度精度：±3%RH （@ 60%RH,25℃） |
|
壓力范圍：90~ 110kPa |
|
工作溫度：-10~+60℃ |
|
工作濕度：0~95%RH 非結露 |
防爆六氟化硫變送器
型號：RS-FPC-SF6-1000P-*
 |
供電電源：10~30V DC（0~10V輸出時采用24V供電） |
|
平均功耗：1.2W |
|
輸出信號：485輸出（標準ModBus協議）、4~20mA、0~5V、0~10V |
|
重復性：≤3% |
|
穩定性：≤2%信號值/月 |
|
零點漂移：±3ppm |
|
SF6最大允許誤差：±10% |
|
SF6分辨率：1ppm |
|
SF6量程范圍：0~1000ppm |
|
工作溫度：-20~50℃ |
|
工作濕度：15~90%RH 無冷凝 |
|
工作壓力：90~110kPa |
|
響應時間：≤30s |
|
預熱時間≥30min |
|
安裝方式：壁掛式 |
|
防爆標志：Ex d IIC T6 Gb |
|
繼電器帶負載能力：250VAC 1A/30VDC 1A |
3.1.2 溫濕度監測
監測意義：在信息化建設中，配電室的運行處于信息交換管理的核心，要求所有配電室設備始終正常運行。配電柜中有電源開關、電纜線等機器設備；在機器設備運作及其電力工程的傳送流程中，配電柜必須維持在一個平穩的溫濕度范疇。一旦超出一定的溫濕度范疇，就容易出現設備故障，威脅數據傳輸、存儲和系統運行，并且如果不及時處理，甚至會損壞硬件設備，造成不可估量的經濟損失。山東仁科針對不同環境、不同條件配備相適應的溫濕度傳感器，能夠很好的監測配電室內溫度濕度數值變化情況，并上傳至云平臺進行綜合處理分析，減少意外狀況的發生。
監測對象：對配電室不同區域的溫度、濕度進行實時監測。
監測內容：實時監測配電室內的溫濕度數據，防止室內溫濕度數值超限造成的設備損壞故障。
監測效果：通過在配電室重要位置安裝帶有液晶顯示的溫濕度傳感器，24小時實時監測溫濕度傳感器所在位置的溫度、濕度變化情況，管理者既可web端遠程實時查看，也可通過現場液晶顯示屏隨時查看。一旦溫濕度數值超出范圍，即刻啟動報警，提醒管理人員及時調整風機的工作設置值或調整配電室內的設備分布情況。
【設備配置】
|
設備 |
技術參數 |
86殼485型溫濕度變送器
型號：RS-WS-N01-1-*
 |
直流電源（默認）：10-30V DC |
|
最大功耗：0.4W |
溫度A準精度：±0.4℃（25℃）
濕度A準精度：±2%RH(60%RH,25℃) |
溫度B準精度：±0.5℃（25℃）
濕度B準精度：±3%RH(60%RH,25℃) |
|
變送器電路工作溫濕度：-20℃~+60℃，0%RH~95%RH(非凝結) |
探頭工作溫度：-40~+80℃
探頭工作濕度：0~100%RH |
|
溫度顯示分辨率：0.1℃ |
|
濕度顯示分辨率：0.1%RH |
|
溫濕度刷新時間：1s |
溫度長期穩定性：≤0.1℃/y
濕度長期穩定性：≤1%RH/y |
溫度響應時間：≤25s（1m/s風速）
濕度響應時間：≤8s（1m/s風速） |
|
開孔尺寸：60mm |
|
參數設置：通過軟件設置或者按鍵直接修改 |
3.1.3 紅外入侵監測
監測意義：人體有恒定的體溫，會發出特定波長在10μm左右的紅外線，人體紅外探測器正是利用紅外線反射的原理，通過設備內部的人體熱釋電紅外傳感器，對人體發射的紅外線進行探測。山東仁科專門研發的吸頂式紅外探測器安裝在配電室、機房等安全性較高的場所，能夠起到智能安保，阻止非法入侵的作用。
監測對象：配電室紅外人體入侵監測。
監測內容：自動檢測周邊環境是否有異常情況，如果有人體移動現象就自動向主機傳遞告警信號。防范非法進入、破壞配電室設備設施。
監測效果：山東仁科研發生產的485型紅外探測器小巧玲瓏，內部配置人體雙元熱釋紅外傳感器和少量外接元器件，采用吸頂式安裝，安裝高度在2.5~6m之間，安裝高度在3.6m時，能都形成直徑6m的探測范圍，能夠對配電室環境實現360度的全方位探測。在配電室門口、窗戶等位置安裝紅外探測器，通過RS485布線方式連接氣體報警控制器。氣體報警控制器裝有聲光報警燈并內置語音報警模塊，當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動，并進行聲光、語音報警?？梢栽跈C房無人值守的情況下實時監控人員的進出情況，對于非法闖入的人員以電話、短信、郵件等形式通知相關人員及時處理。
【設備配置】
|
設備 |
技術參數 |
吸頂式紅外探測器
型號：RS-HW-N01
 |
供電電源： 10~30V DC |
|
功耗：0.3W |
|
傳感器類型：微波傳感器 |
|
報警延時：0-65535s可調 （報警持續時間） |
|
延時報警：軟件設置 （發生報警的延時） |
|
工作頻率：24.00~24.25Ghz |
|
安裝方式：吸頂 |
|
安裝高度：2.5~6m |
|
探測范圍：直徑6m(安裝高度3.6m時) |
|
探測角度：全方位360° |
|
信號輸出：RS485（ModBus-RTU） |
|
通信協議：ModBus-RTU |
變送器元件耐溫及濕度：
-20℃~+50℃，0%RH~95%RH（非結露） |

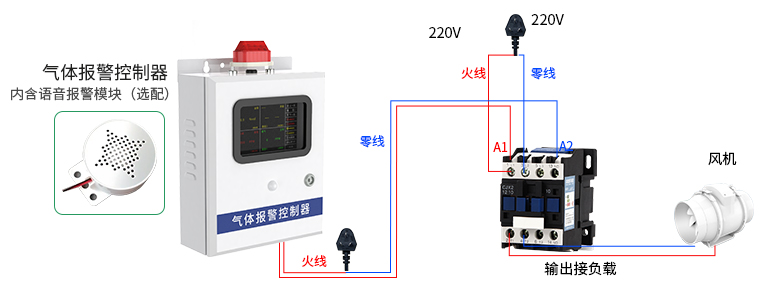

3.2 風機聯動控制子系統
系統意義：目前許多高壓開關都采用六氟化硫氣體作為絕緣和滅弧介質，六氟化硫氣體雖然在正常態無毒，但配電室中可能存在放電或者電弧的情況，這時六氟化硫氣體便會分解成有害成分，若不及時通風換氣，這些有害氣體成分堆積，就會對人體造成很大危害。同時，配電室內溫濕度數值過高或者過低，也會對室內設備甚至人體造成損害。山東仁科利用風機聯動傳感器設備，能夠很好的應對這一問題。
系統內容： 及時根據配電室內的溫濕度、氣體濃度等數值信息進行通風換氣。
系統效果： 氣體報警控制器主動接收所有采集設備上傳的監測數據，當監測到配電室內六氟化硫氣體濃度超標、氧氣含量過低或者溫濕度數值超限時，自動聲光報警并發送聯動通風命令給風機，及時進行通風。此外，相關工作人員還可通過設備手動開啟或者關閉風機控制，設置定時控制模式或者手機端、電腦端遠程控制風機模式，可以設定風機每天定時啟動和停止的時間，給配電室定時通風。
3.3 氣體報警控制器與平臺軟件通信

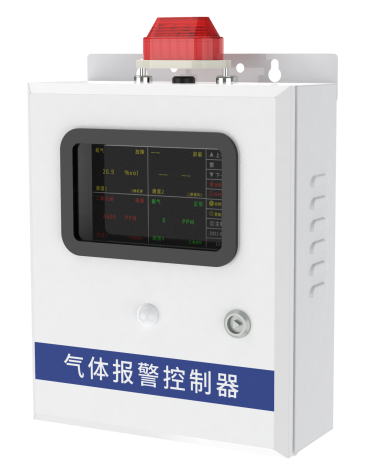

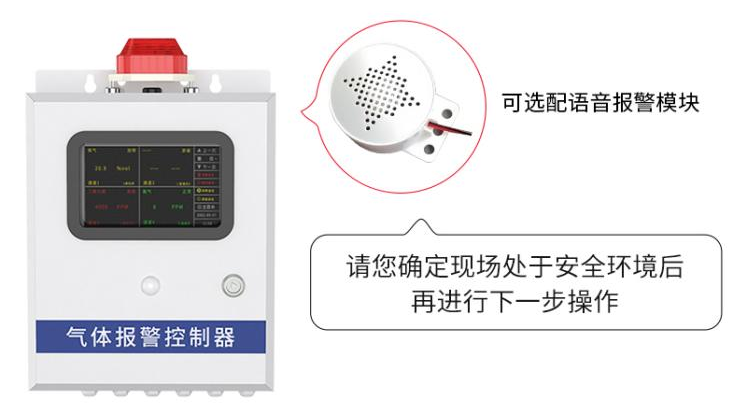

3.3.1 氣體報警控制器簡介
RS-GAS-200設備是我司新研發的一款氣體報警控制器，內嵌微處理器，配以豐富的軟件功能，能夠自動收集各傳感器上傳的數據，并將數據以RJ45網口/4G方式實時上傳至我司提供的云平臺或客戶自己的服務器。氣體報警控制主機通常安裝于門口位置，實時顯示配電室內六氟化硫、氧氣以及溫濕度數值變化，當監測到配電室SF6濃度高于設定報警值，氧氣濃度低于設定報警值，環境濕度高于設定報警值，或者人體紅外探測到有動態人體移動時，屏幕輪顯報警通道以及報警實時數據，同時可任意關聯聲光、語音等告警裝置輸出告警信號，提醒有關人員注意并及時處理報警信息，并且系統可自動聯動風機啟停，促使配電室內SF6/氧氣/溫濕度數值盡快回復至正常狀態，保障現場人員以及設備安全。
3.3.2 功能特點
■ 多傳感器設備集成
具有1路 ModBus-RTU主站接口，最多可接入32臺我司485型氣體變送器，可根據現場監測需求選配不同的傳感器；具有 1 路 LED 屏接口，最多可接入 4 臺 LED 屏滾動顯示通道狀態；2 路 4~20mA 模擬量接口，可接入我公司 4~20mA 型氣體變送器，可通過拓展模塊接 入更多 4~20mA 設備；2 路遙信接口，可接入我公司遙信設備；1 路人體紅外接口，可自動探測區域內人體的活動；具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件；帶有4路無源繼電器，可外接風機等設備，當氣體泄漏時可控制外接設備工作，常開常閉可選。
■ 多種數據上傳方式
可選1路多功能4G通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺；可選1路RJ45網口上傳，可借助現有以太網網絡，上傳數據實現集中監控。

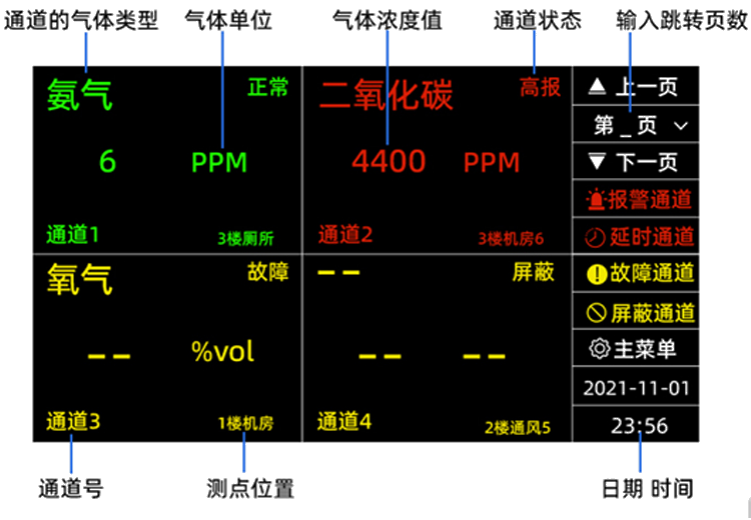

■ 7寸觸摸顯示屏
我司氣體控制報警器采用7寸電容觸摸全彩屏，中文展示，界面操作簡潔，可輪顯實時監測數據，并進行基礎配置。
■ 可輪顯已啟用通道的實時采集數據，并可快速篩選報警數據通道、故障數據通道、延時告警通道以及屏蔽數據通道。
■ 可通過屏幕進入主菜單進行靜音、復位、自檢等基礎操作；查看報警記錄、進行基礎配置，操作繼電器、查看設備實時狀態。屏幕設置配有密碼保護，防止非管理人員篡改參數，并根據輸入的密碼自動匹配一級權限、二級權限。
■ 可存儲13萬條報警記錄，并在屏幕上查詢報警數據記錄，且可以翻頁查看報警數據。當通道數據出現高報、低報、故障時均可記錄報警，同時啟用通道、屏蔽通道、設置延時告警、數據恢復正常也會記錄一條日志信息。

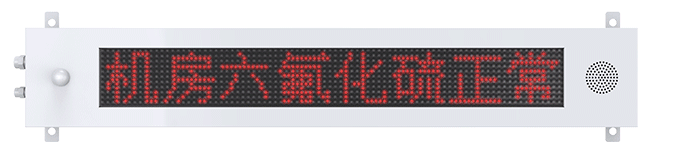

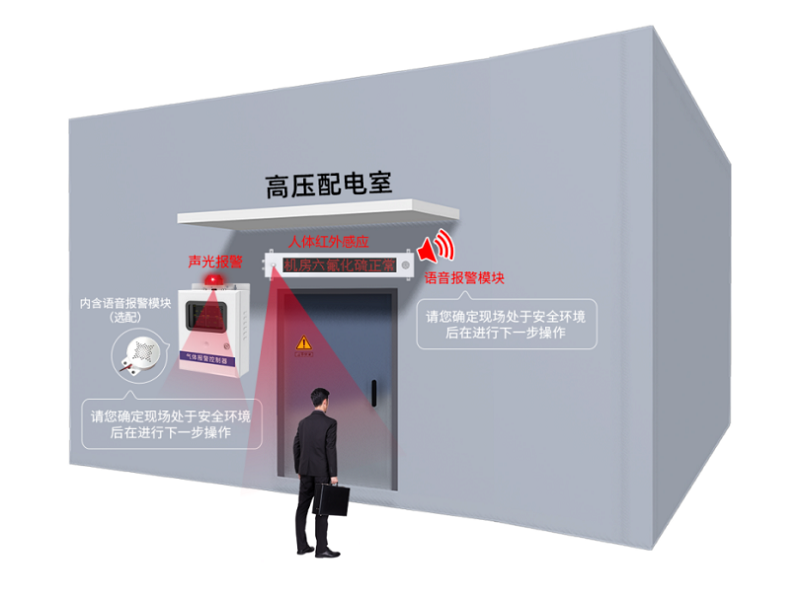

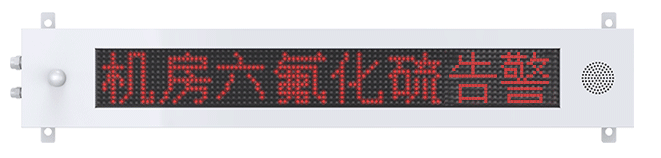

■ 單色LED顯示屏
配電室各入戶門處均可安裝LED顯示屏，實時顯示配電室內SF6以及氧氣濃度的實時狀態。同時LED顯示屏默認配備人體感應裝置及語音告警裝置，在感應到人體移動時發出語音告警提醒，當傳送過來的數據有超限時，則顯示報警的狀態，提醒相關工作人員注意安全。
顯示邏輯如下：

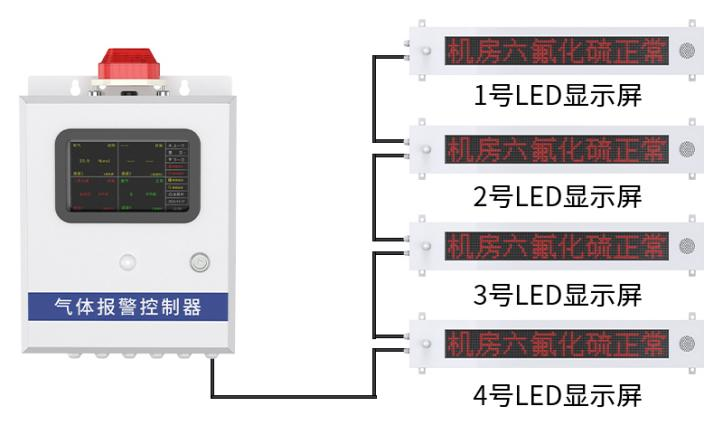

■ 氣體報警控制器通過區分從站地址，至多可同時接入4個單色LED顯示屏，實時顯示氣體報警控制器相關數據通道的實時狀態；
■ 氣體報警控制器任意通道均可自行選擇是否啟用LED顯示屏現場顯示功能；
■ 當所有啟用LED顯示屏顯示功能的通道數據全部正常情況下，LED顯示屏依次輪顯“位置信息+要素+正常”字樣；
■ 當已啟用LED顯示屏顯示功能的通道數據有異常情況下，LED顯示屏只輪顯異常通道信息顯示內容為“位置信息+要素+告警/故障”字樣。
■ 自帶人體紅外感應，感應到人員靠近時，自動啟動語音單元，播報現場情況。
■ 豐富的告警形式
本系統告警方式多樣，包括聲光、語音、平臺遠程報警等多種告警方式，可區分正常、高報、低報、故障、屏蔽、延時共六種狀態。管理人員可以為不同監測要素分別設置相應的安全范圍閾值，當配電室環境中SF6濃度、溫濕度數值高于設定的報警值或者氧氣含量低于設定的報警值時，設備輸出相應的報警信號，提醒有關人員注意并進一步采取措施，方便管理人員快速趕到出現異常的地點查看現場情況。

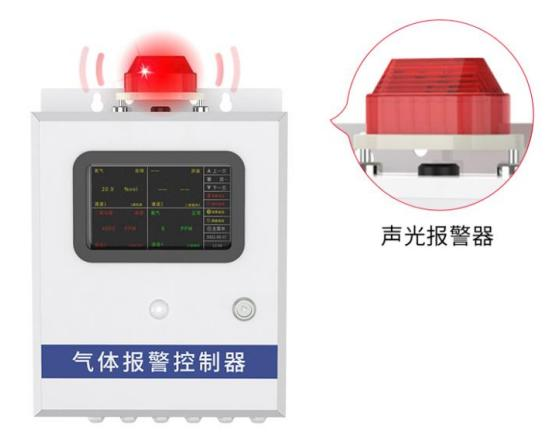

■ 本機聲光告警
氣體報警控制器帶有高分貝聲光報警器，任意通道均可關聯，超限時進行告警，當通道數據處于高報、低報報警狀態下時，聲光報警距離設備一米處聲級可達70~115dB;
■ 本機語音告警
報警器可選配語音報警模塊，任意通道均可關聯語音告警，當通道數據處于高報、低報報警狀態下語音告警，語音內容可進行自定義編輯，如：“請您確定現場處于安全環境后，再進行下一步操作”；
■ 本機蜂鳴告警
任意通道出現故障狀態，氣體報警控制器均出現蜂鳴報警，提醒管理人員及時查看維護；
■ 本機屏幕告警
任意通道處于正常狀態下屏幕字體呈現為綠色，延時、高報、低報報警狀態下字體變?yōu)榧t色報警色，故障、屏蔽狀態下字體變?yōu)辄S色預警色；
■ 平臺端遠程告警
支持平臺端遠程告警，如報警彈窗、變色、音頻、短信、郵件、振鈴、微信等多種本地及遠程告警方式。

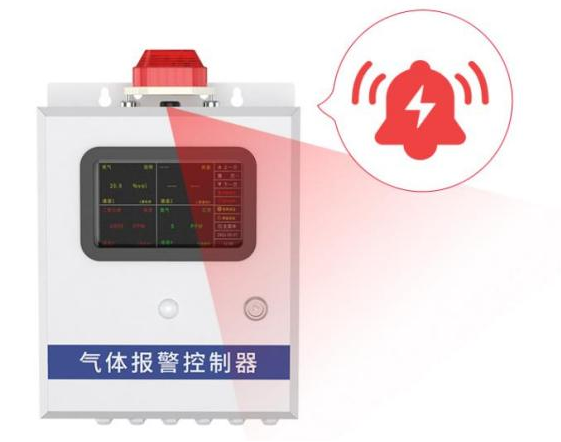

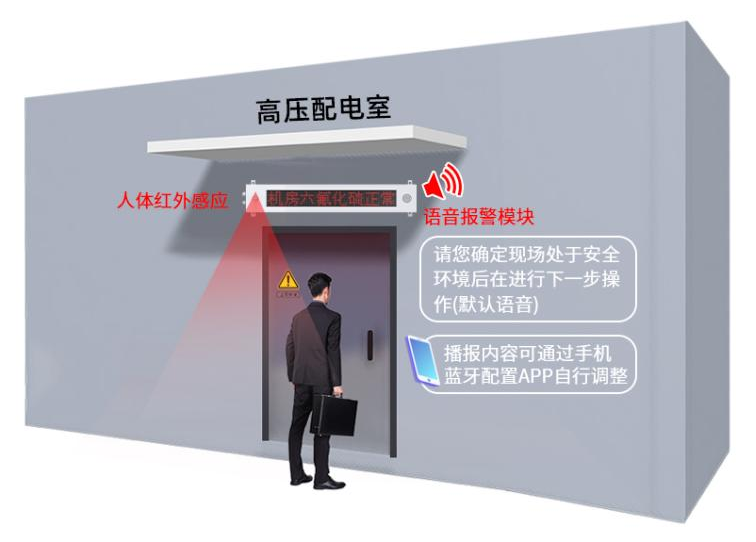

■ 智能一對一語音喊話
報警控制器自帶人體紅外感應及語音播報裝置，當檢測到有人體動態移動現象時，自動觸發語音播報，語音告警內容出廠前可按照要求更改，如“請您確定現場處于安全環境后，再進行下一步操作”，以此對靠近或進入配電室人員進行精準一對一語音提示，提醒過往人員注意配電室環境安全。（箱體底部自帶語音播報開關，可通過此開關暫時關閉LED顯示屏的“語音播報”）。
■ 高防護防水外殼
設備采用防水外殼，IP65高防護等級，能夠廣泛適用于機房、配電室、變電站、化工廠等需要監測六氟化硫氣體的場合。
■ 安裝便捷
氣體報警控制器采取壁掛式安裝方式，安裝方便。
3.3.3 技術參數
|
設備 |
技術參數 |
氣體報警控制器
型號：RS-GAS-200
 |
通信接口：4G（選配）/RJ45 網口（選配）/RS-485從站接口/LED 屏接口 |
|
采集接口：4~20mA采集接口/RS-485主站接口/遙信采集接口 |
|
傳感器類型：微波傳感器 |
|
繼電器帶負載能力：250VAC 5A/ 30V DC 5A |
|
數據上傳間隔：5s~65535s |
|
內置存儲容量：13萬條 |
|
主從RS485接口通信距離：≥2000m |
|
供電范圍：AC220V±15% |
|
供電頻率：50~60Hz |
第四章 綜合環境監控云平臺

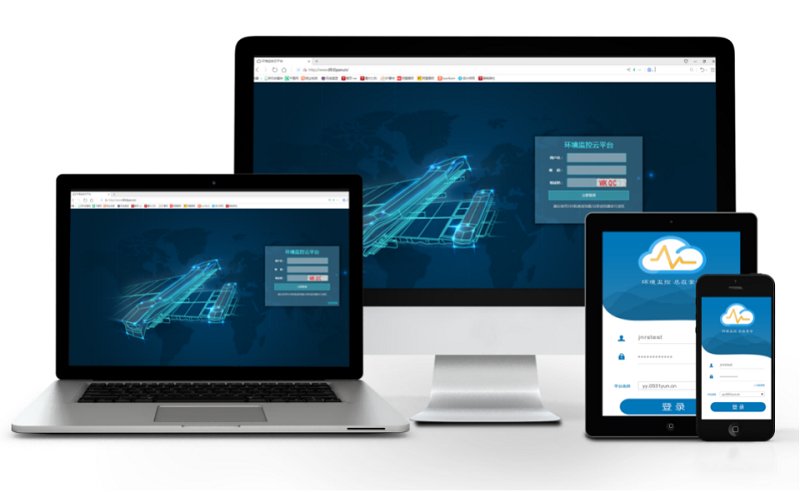

4.1 綜合環境監控云平臺概述
我司推出的綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 綜合環境監控云平臺功能
4.2.1大屏可視化
可滾動顯示配電室各區域的環境監測數據，數據清晰、直觀，便于管理員進行系統查看。

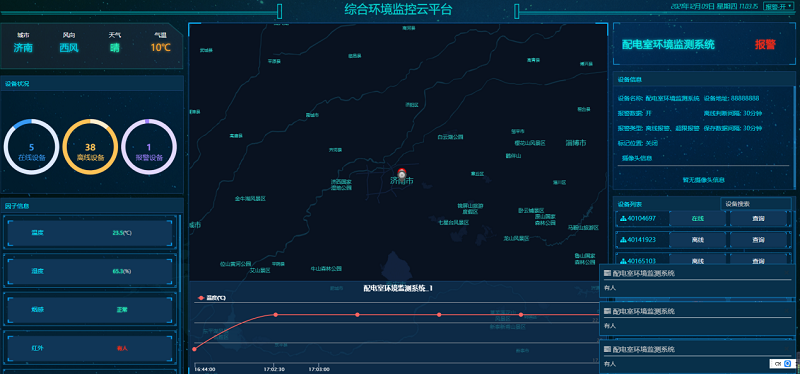

【大屏可視化】
4.2.2 數據實時監控
高壓組合電器配電室六氟化硫監測系統中的數據均由綜合環境監控云平臺處理。在軟件頁面中，可從樹狀圖中清晰地找出每個配電室的環境情況。數據可以通過圖形化界面、列表和曲線的方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

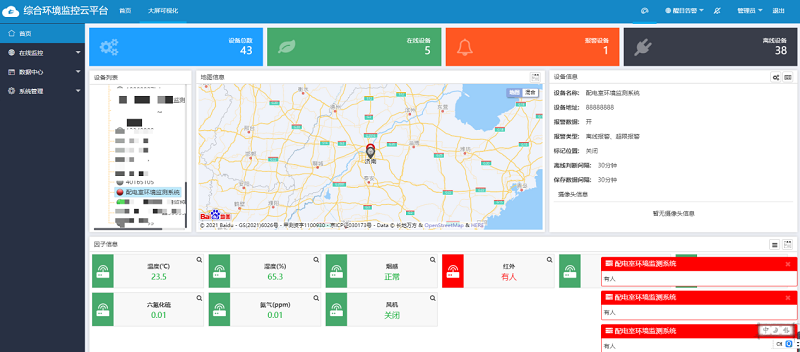

【首頁數據展示】

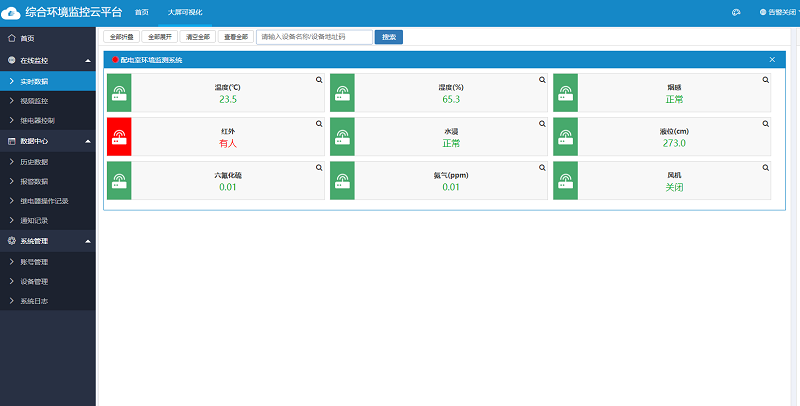

【實時數據】

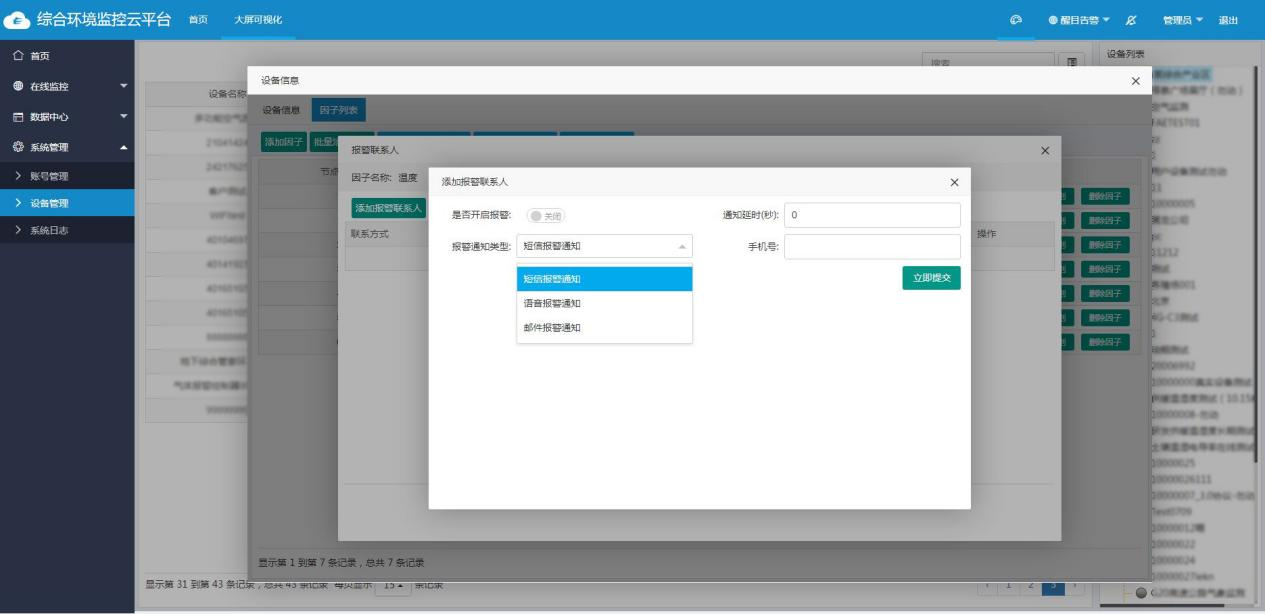

4.2.3 超限報警
平臺支持短信、振鈴、微信、郵件、報警彈窗、音頻報警、離線告警等多種報警方式，報警內容可自定義。

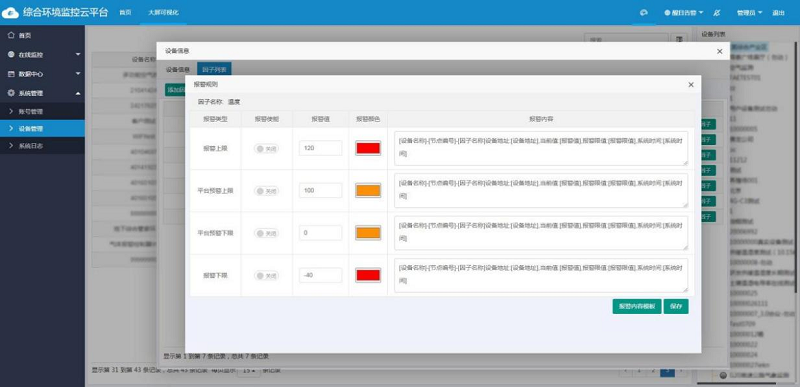

支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
數據異?？筛鶕?jù)報警持續時間，向不同管理人員越級發送告警信息。針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
4.2.4歷史數據查詢、導出
可查詢一個或多個監測點的歷史數據、報警數據，根據需要選擇相應的監測點、時間范圍和數據類型進行查詢。支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要

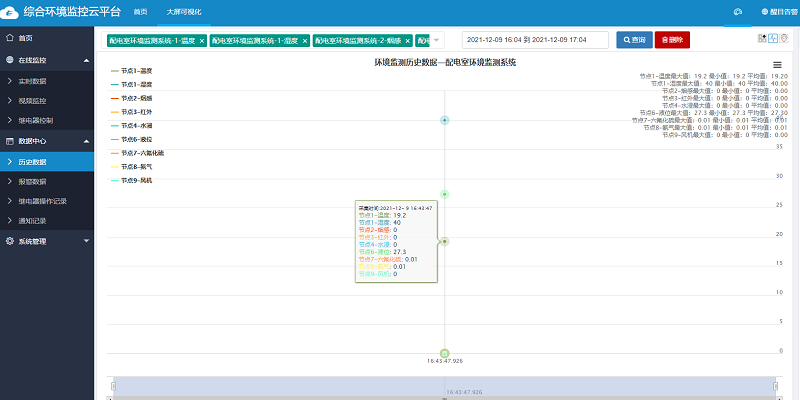

【歷史數據】

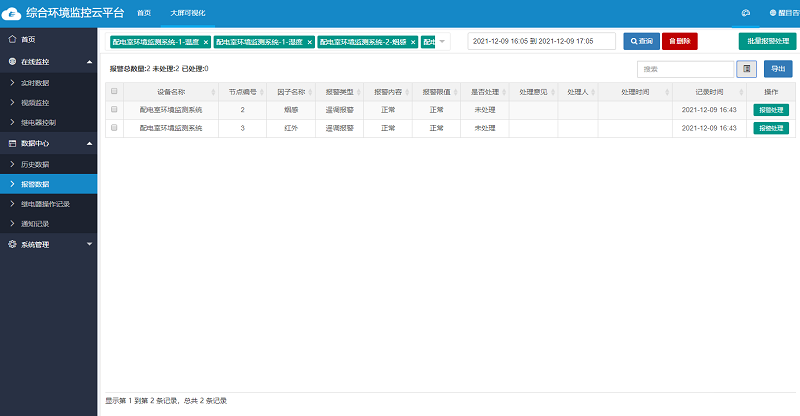

【報警數據】

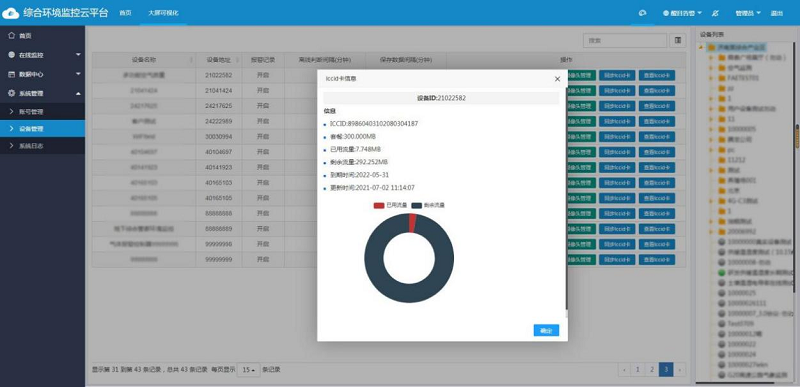

4.2.5 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

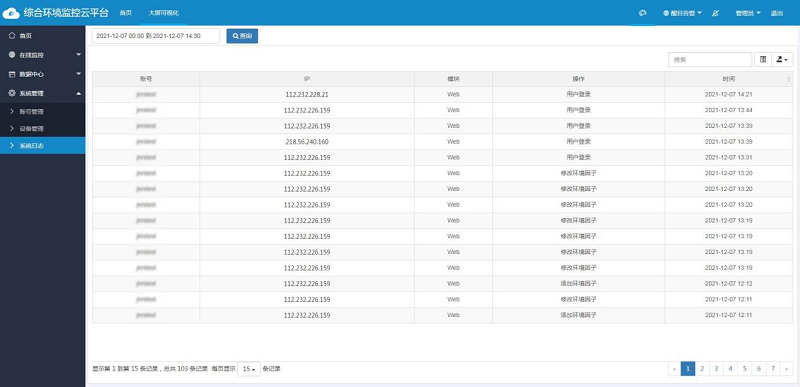

4.2.6 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.7 權限管理
針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。

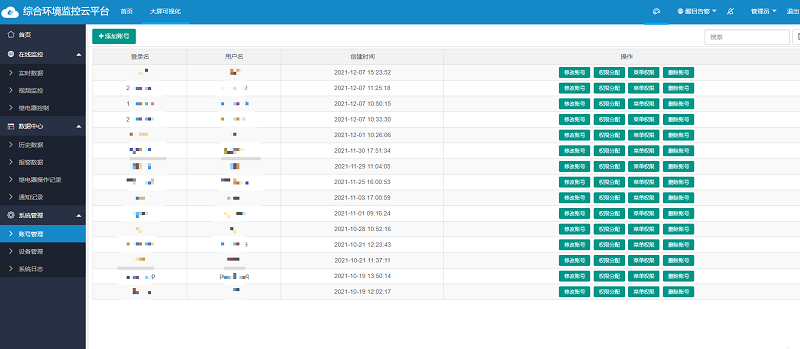

【賬號管理】

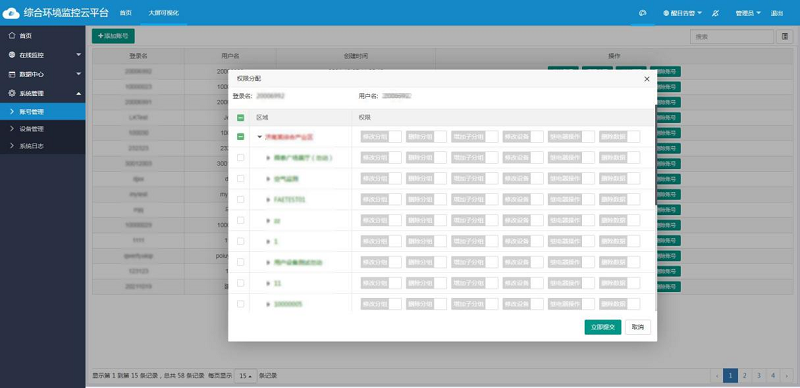

【管理員權限設置】

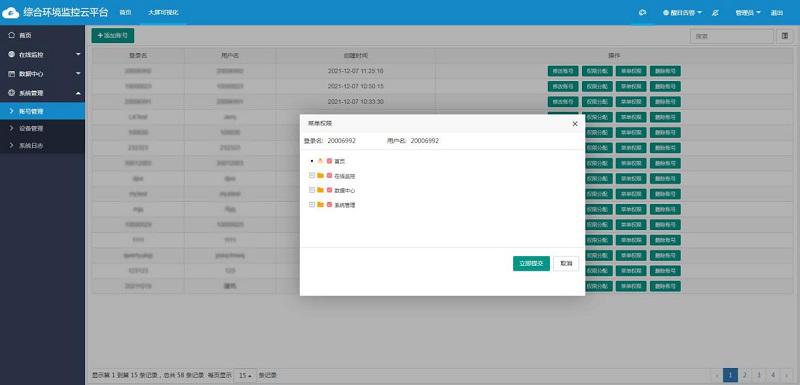

【管理員菜單權限】
4.2.8 二次開發
提供基于本平臺的API接口，便于第三方平臺實時調取數據。
4.2.9 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

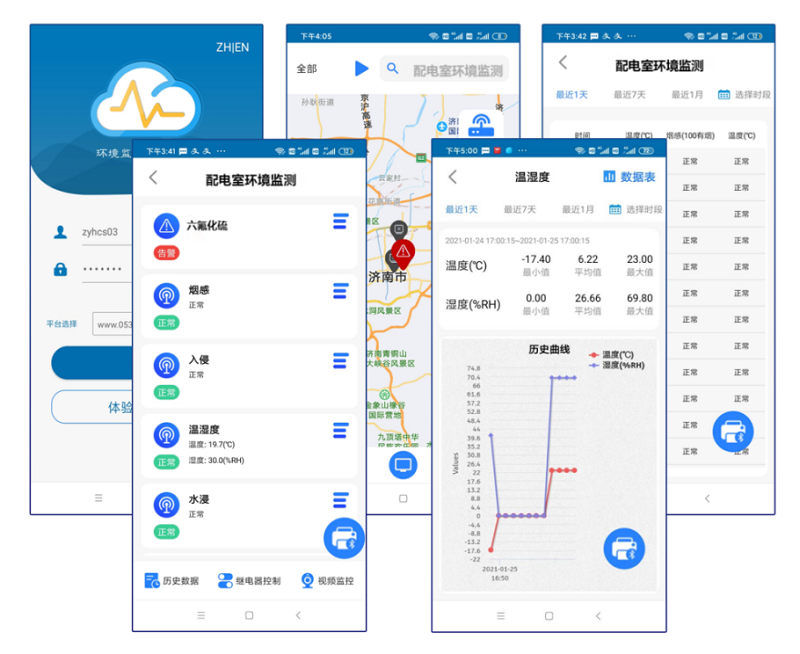

4.2.10 APP客戶端
為方便客戶使用，我司推出云平臺手機端APP“云控通”，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
