檔案庫房動環監控系統解決方案

一、系統概述

1.1 方案背景

檔案庫房是存儲資料的重要地方，記載了社會的“過去”，與儲存數據的機房不同，檔案庫房是信息社會發展的重要組成部分，能夠?qū)⑦^去的歷史和現在的發展記錄保存，并且具有傳播檔案信息和宣傳教育的功能。

隨著信息技術的發展，計算機系統及通信設備數量與日俱增，規模越來越大，中心機房、IDC、檔案庫房等已成為各大單位業務管理的核心場所。為保證檔案庫房的安全正常工作，與之配套的動力系統、環境系統、安防系統、消防系統必須時時刻刻穩定協調運行。如果檔案庫房動力及環境設備出現故障，輕則導致計算機宕機，重則導致數據丟失等嚴重后果。因此，一套可對檔案庫房進行24小時實時監控的系統非常重要。

檔案庫房中一旦發生不可逆的事件，很可能導致社會的“部分記憶”丟失，無法追溯來源，但隨著社會時事不斷增加，這無疑給檔案館的工作人員帶來了更大的難度，為了能夠減輕工作人員的壓力，更好地為社會各界提供服務，調整檔案庫房管理框架成為一件重要的事情。

1.2 建設目標

■ 溫濕度要求：

我國《檔案館建筑設計規范》( 試行)對檔案庫房溫濕度的要求是:溫度14-24°C，相對濕度45-60%。

■ 地面防潮、防水要求。

一般庫房室內地面應高于室外地面，填實地面要有防潮措施。架空地面的架空屋下部應用簡易防水地面并應略高于室外地面和保持一定的排水坡度:架空層上部地面還應采取一定的防潮措施: 架空層外墻應設通風裝置。

■ 防日光和紫外線照射。

檔案庫房以及閱覽室等業務用房的設計，應考慮消除或減輕紫外線對檔案的危害。

■ 防有害氣體和防塵。

檔案館應搞好環境綠化，以利于空氣凈化和防塵、降溫。綠化時要避免選用飛花場絮的樹木花草。一些地區大氣中有害氣體含量過高，檔案庫房的通風系統必須采取凈化措施。還要合理安排鍋爐、技術用戶的位置，防止其產生的有害氣體、灰塵對檔案造成危害。庫房地面應光潔、平整、耐磨。

另外，還應根據地理、氣候等不同情況，以及檔案保護工作的實踐經驗，因地制宜地進行設計。還必須在建筑設計過程中予以注意防盜、防火、安全疏散等等。

1.3 設計原則

根據地下綜合管廊環境監控的實際需求，以及國內外技術發展的現狀和方向，參考國內 外地下綜合管廊環境監控技術建設的先進項目，借鑒其建設經驗，在方案中我們遵循以下幾項總體原則：

■ 穩定可靠：只有穩定運行的系統，才能確保電子防控工程系統平穩運行，監控系統的作用和意義才能體現。整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。

■ 架構合理具有可擴展性：采用平臺級的理念來架構系統，使整個方案安全平穩地運行，并具備良好的擴展性?？蓴U(kuò)展性保證當用戶有更多的要求時，引入的新設備可以順利地與本次配備的設備共同工作，進一步擴展與提高系統的性能和功能。

■ 盡可能簡約的配置：整個方案盡可能采用簡約的連接方式，去掉各種冗余配置，減少故障點，提高系統穩定性，降低系統造價。

■ 更好的系統效率：方案設計，以盡可能提高系統整體的運行效率為重要依據，選擇更合適的產品以及更合適技術方案實現。

■ 更高的性價比：方案一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。

■ 系統更易于使用和維護：方案設計根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。

1.4 設計依據

■ 《檔案館建筑設計規范》(JGJ 25—2000)

■《黨政機關辦公用房建設標準》(計投資[1999]2250號)

■《關于印發(20 O四年工程項目建設標準、投資估算指標、建設項目評價辦法與參數編制項目計劃)的通知》(建標函[2005]19號)要求，編制《檔案館建設標準》。

■ 《全國檔案館設置原則和布局方案》

■ 國家檔案局頒布了行業標準《國家檔案館愛國主義教育基地工作規范》。

二、系統簡介

2.1 檔案庫房動力環境監控系統介紹

檔案庫房動力環境監控系統是基于網絡的環境與安全監測系統，適用于對環境溫濕度或者安全要求較高的建筑、進行工程施工的倉庫、食品倉庫、藥品倉庫、孵化生化實驗室、電子廠房、機房、檔案館、圖書館等。

檔案庫房動力環境監控系統主要由設備層(溫濕度變送器、水浸變送器、光照變送器、紅外探測器、空氣質量變送器、M88工控模塊、精密空調、加濕除濕消毒一體機、UPS電源、攝像頭、門禁及其它測控設備)、管理裝置、局域網服務器、采集計算機、數據服務器、Web服務器及監控管理軟件等構成。系統設計采用先進的軟硬件技術和分層分布式網絡結構，針對客戶的實際情況提供解決方案，是廣大企業提高科學倉儲水平的好幫手。

檔案庫房動力環境監控系統作為測控核心，具有監測精確，性能穩定，界面精美等突出優點。設備通過各自的RS485總線或RJ45接口接入傳輸轉換模塊之后上傳到本地服務器端，即可對整個庫房的各種環境參數進行實時而精確的監測。同時動力環境監控系統通過不同自定義方法對倉庫內的燈光、窗簾、空調、門禁進行自動控制，整個系統可靠，實用，精確，能更好地為高品質倉儲和生產服務。

2.2 檔案庫房動力環境監控系統優勢

■ 專注所以專業

我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區 300+、服務全球110k+客戶。

■ 系統級整體性及平臺化

借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。本方案覆蓋到檔案庫房溫濕度、水浸、煙感、非法入侵、斷電告警等設備的監控，具備高整合度；集測、管、控一體化的整體考慮，提供檔案庫房動力環境監控系統的平臺級管理功能。

■ 基于標準的IP網絡，組網方便

檔案庫房動力環境監控系統組網結構完全基于TCP/IP網絡通信協議，對監控節點分布廣、數量大的多站點集中智能監控提供了最有效的監控手段，使用基于IP網絡的監控系統為網絡運營維護的統一管理提供了便利。

■ 使用標準協議，擴展方便

使用標準的、開放的協議便于集成以及系統擴容。由于搭建了基于IP的監控平臺，現場數據采集也使用標準的MODBUS協議，使得增添監控節點或是增加監控信息非常方便，更實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資。

■ 具有豐富的自動告警方式

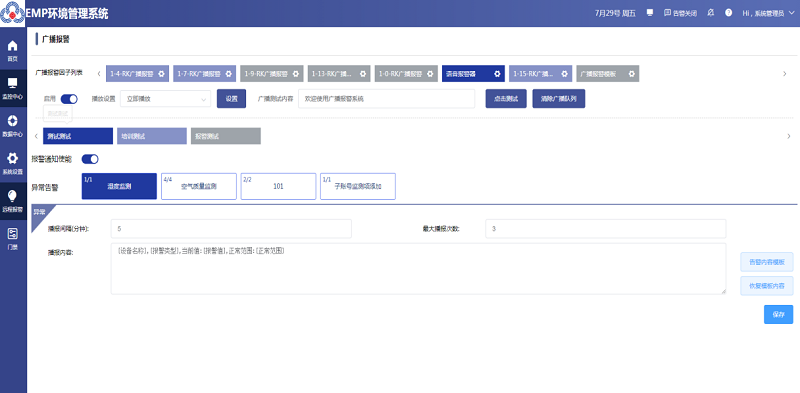

系統支持電話、短信、聲光、郵件等報警功能，并具有多種告警策略可以選擇，通用系統即可滿足絕大多數用戶的需求。

■ 軟硬件產品集成度高

檔案庫房動力環境監控系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。

■ 檔案庫房動力環境監控系統施工部署簡單、方便

所有的監測設備都采用RS485總線布線；監控管理平臺多種部署方式，針對簡單需求可以實現傻瓜式安裝，非常人性化，界面友好、操作簡單、功能全面，輕松實現監控功能及報警的配置。

■ 切合客戶需求的獨有功能

檔案庫房動力環境監控系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。

■ 多平臺遠程管理，功能強大

檔案庫房動力環境監控系統支持電腦PC端、APP移動端、微信公眾號多種方式遠程查看/管理數據。

三、項目方案設計

3.1 檔案庫房動力環境監控系統設計

檔案庫房環境系統是由多種系統組合而成，溫濕度自動調控系統，漏水系統，環境質量監測系統，自動防火報警系統，自動防盜報警系統，燈光照明監控系統，電力監控系統，智能卡門管理，視頻監控系統，數據集中監測與報警，數據統計報表。通過這些系統，如果發生以下的情況，系統會自行優先處理。

溫濕度出現問題：‍

溫濕度傳感器搜集庫房數據，并上傳至云平臺，根據最初設置指令進行分析，當庫房溫度或濕度數值超過設定值，會通過開關空調、除濕機或者加濕器等相關設備，進行調節，直到恢復正常范圍內的值為止。

漏水問題：‍

在檔案館的門窗，管道，還有空調等容易漏水的地方，安裝水浸變送器，實時監測漏水情況，當出現漏水情況時，會觸發報警系統，通知相關人員及時處理。

環境方面：‍

檔案存放的壽命，和空氣中的元素有很大的關系，檔案庫房?jī)?nèi)的甲醛，PM2.5，粉塵等，影響著檔案存放時間，暴露在這種環境中的檔案，增加被腐蝕的風險，在環境質量不達標時，系統會打開新風系統進行調整，將檔案館內的空氣質量調整到正藏范圍之內。

防火：‍

不管是機房還是庫房，火災無疑是最容易發生也是造成損害較大的事故，檔案庫房?jī)?nèi)增加煙感探測器、溫度探測器、聲光報警器組成的防火報警系統，萬一檔案庫房?jī)?nèi)出現火情時，監控主機會發出指令，聲光和語音報警同時啟用，及時將火點告警給管理人員。

盜竊問題：‍

在庫房沒有人值守時，實時監測人員進出情況，非法闖入的人員，立刻進行聲光報警，并電話通知管理人員。

其他情況：‍

檔案庫房?jī)?nèi)的光照強度過高時，會進行智能調節，庫房斷電時，可提供30分鐘以上的延遲供電，以便管理人員進行作出相關決定，進出有序，憑借刷卡加密碼進出制度，讓檔案安全性更高一層，視頻監控系統實時查看，隨意抽調，還可以根據不同的庫房進行集中的監測，可以以數據圖表或者地圖的方式進行查看。

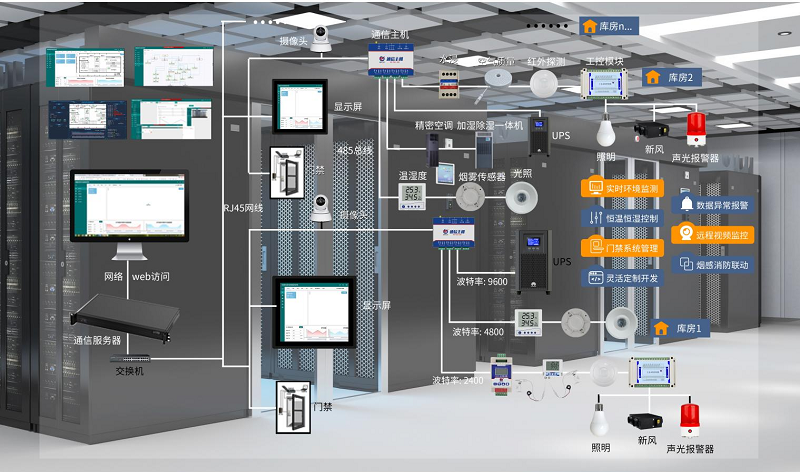

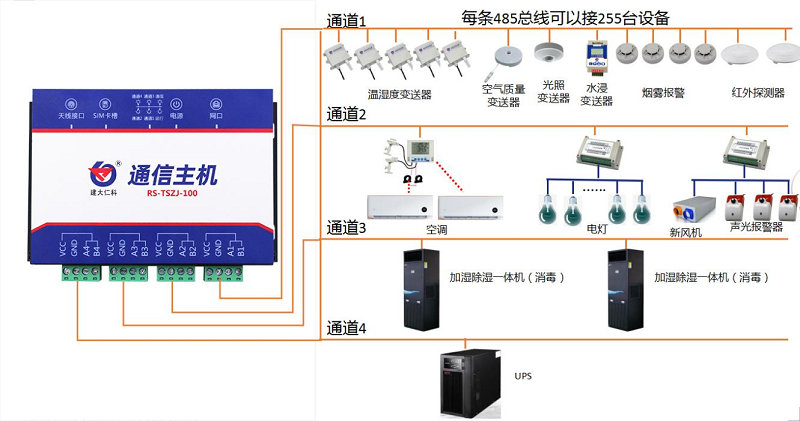

3.2 檔案庫房動力環境監控系統拓?fù)鋱D

3.3 檔案庫房動力環境監控系統設備

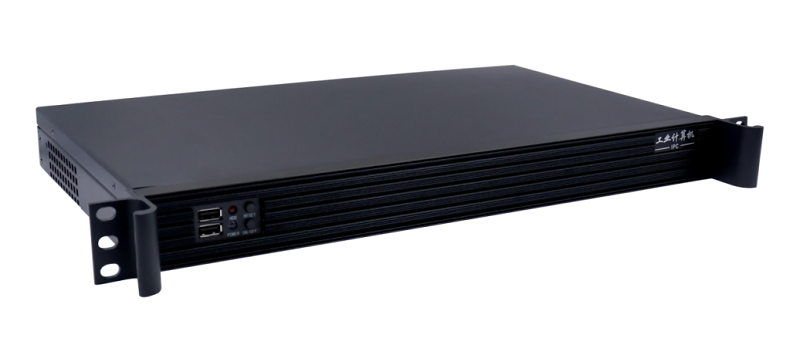

3.3.1 通訊服務器

型號：RS-DHZJ-100

基于linux操作系統的一款專注用于動環監控系統的高性能主機，長期運行穩定。

3.3.1.1 功能特點

· 1U機架式網絡安全應用平臺

· 支持3/4/6/7/9代 Core i3/i5/i7處理器

· 最大支持DDR3 8/32G

· 支持?jǐn)U展

· 基于Linux操作系統，長期運行穩定，同時支持來電自啟功能。

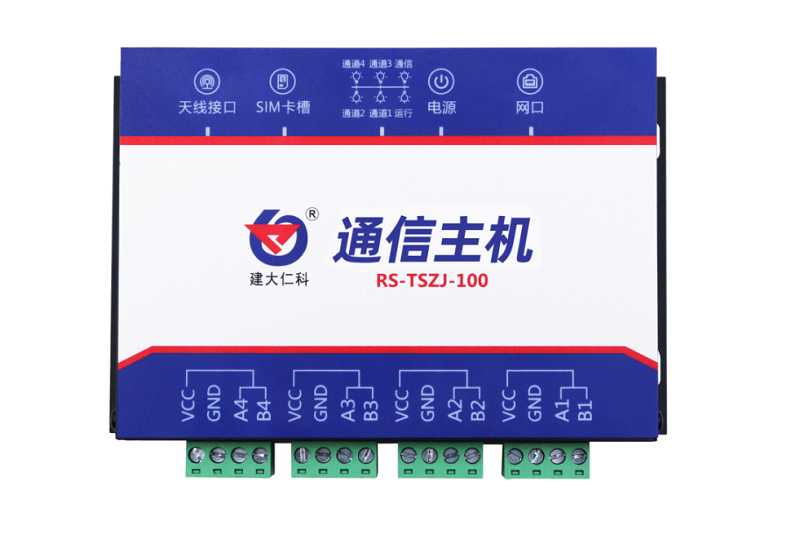

3.3.2 通信主機

型號：RS-TSZJ-100

動環通信主機主要用于平臺與傳感器設備之間的通信連接，可網口或4G上傳數據，供電10~30V，4路下行485接口，每路接口可單獨設置不同的波特率，最多可接255臺485設備，長通信距離≤1500 米。

3.3.2.1 功能特點

· 數據上傳間隔20S~65535S可設；

· 表面進行防腐鈍化處理；

· 外接設備線路接口處提供2路供電端子，設備無需單獨供電。

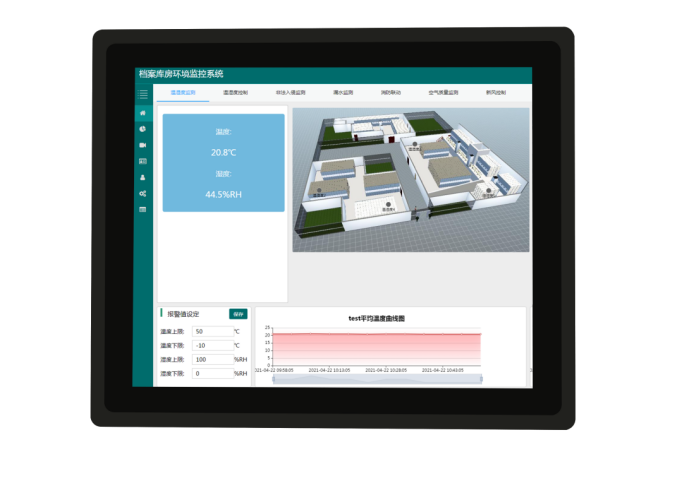

3.3.3 分區顯示屏

型號：RS-KFLCD-100-19

安卓顯示屏，19寸安卓觸摸屏，支持來電自啟，實時顯示各個機房的狀態。整機采用五金金屬噴漆打造，堅固耐用，壽命更長久，標配黑色經典色彩、工業專用。

3.3.3.1 功能特點

· 多孔后背式多方位散熱，很好的保持主板長時間的穩定運行，保護整機壽命和穩定性能。

· LED靚彩背光，畫質更出彩。

· 采用工業級主板，進口全固態電容，特殊工藝，節能低耗設計理念,并支持24小時不間斷穩定運行。

· 十點觸控，反應敏捷。

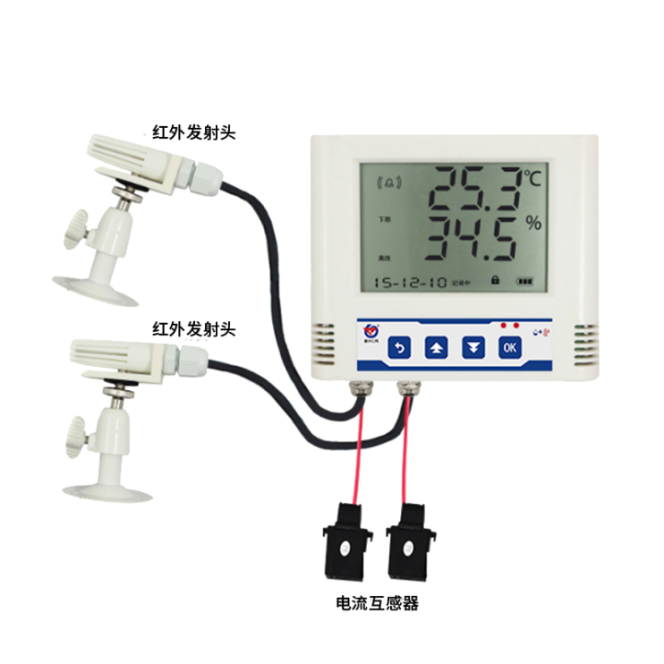

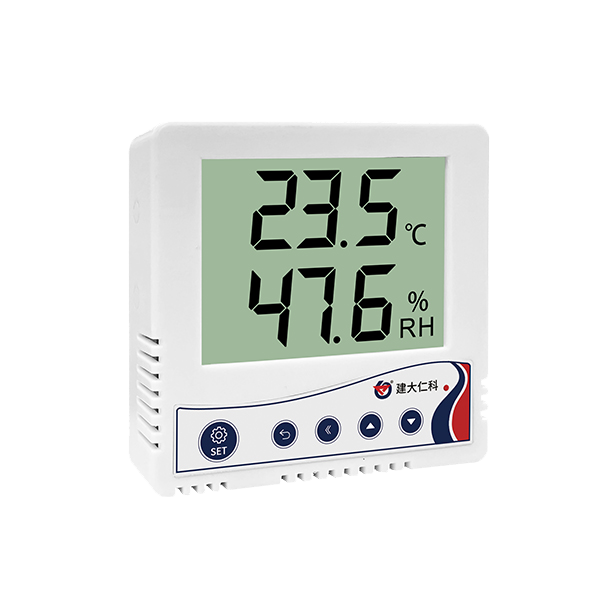

3.3.4 溫濕度監測

86殼485型溫濕度變送器型號：RS-WS-N01-1-*

本產品為標準86盒外殼，大屏液晶顯示，采用美國進口工業級微處理器芯片、進口高精度溫濕度傳感器，確保產品優異的可靠性、高精度和互換性。標準的Modbus協議，支持二次開發。

3.3.4.1 功能特點

· 多采用高精度溫濕度測量單元，長期穩定性好漂移??；

· 設備為標準86盒掛孔，探頭內置、外置可選，適合測量室內環境溫濕度；

· 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置；

· 探頭內外置可選，廣泛適用于通訊機房、倉庫樓宇以及自控等需要溫濕度監測的場所。

3.3.4.2 技術參數

直流電源（默認）	10-30V DC
最大功耗	0.4W
A 準精度	濕度	±2%RH（60%RH，25℃）
	溫度	±0.4℃（25℃）
B 準精度（默認）	濕度	±3%RH（60%RH，25℃）
	溫度	±0.5℃（25℃）
變送器電路工作溫濕度	-20℃~+60℃，0%RH~95%RH（非結露）
探頭工作溫度	內置探頭	-40~+80℃
	外延精裝探頭
	外延防水探頭
探頭工作濕度	0~100%RH
通信協議	ModBus-RTU 通信協議
輸出信號	485 信號
溫度顯示分辨率	0.1℃
濕度顯示分辨率	0.1%RH
溫濕度刷新時間	1S
長期穩定性	溫度	≤0.1℃/y

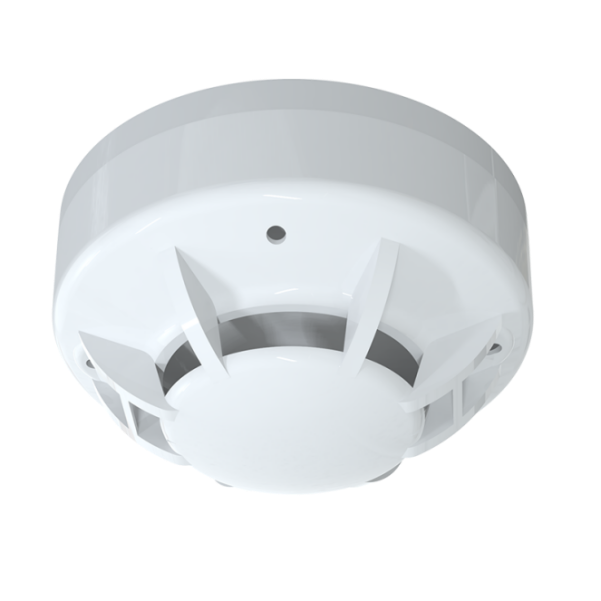

3.3.5 煙霧監測

煙霧傳感器型號：RS-YG-N01

能夠探測火災時產生的煙霧。報警器采用光電感煙器件及優良的生產工藝，工作穩定，外形美觀，安裝簡單，無需調試。

3.3.5.1 功能特點

· 采用微處理器，自動溫度補償；

· 內置蜂鳴器，報警后可發出強烈聲響；

· 全方位 360°探測，吸頂安裝，防拆盒蓋；

· 采用標準的485信號輸出，ModBus協議，支持二次開發。

3.3.5.2 技術參數

供電電源	10~30V DC
靜態功耗	0.12W
報警功耗	0.7W
報警聲響	≥80dB
信號輸出	RS485
通信協議	ModBus-RTU
煙霧靈敏度	1.06±0.26%FT
符合標準	GB4715-2005
工作環境	10℃~50℃，≤95%，非結露

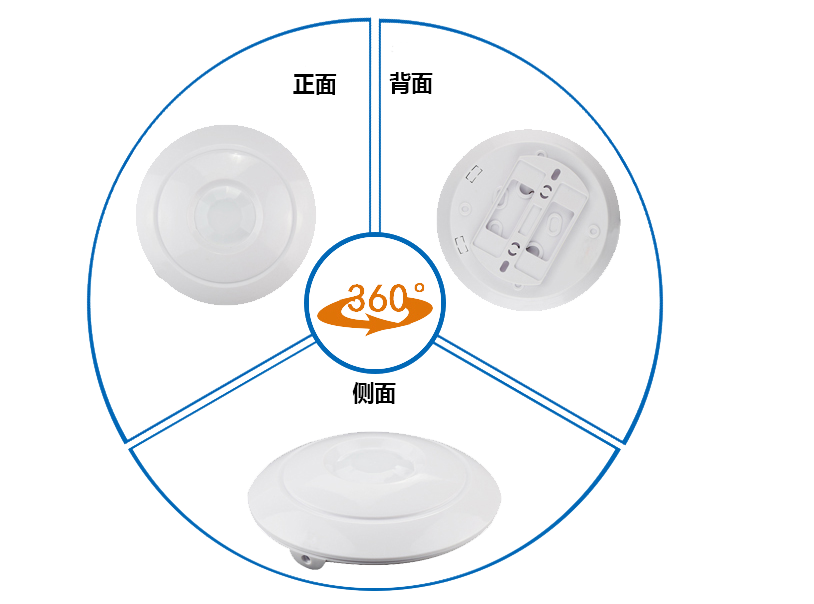

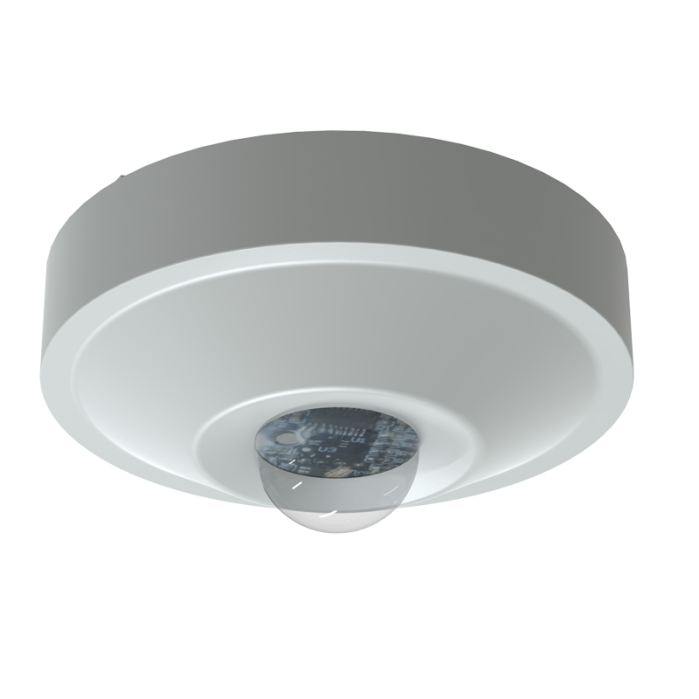

3.3.6 485人體探測器

型號：RS-HW-N01

高穩定性被動紅外探測器。采用先進的信號分析處理技術，具有超高的探測和防誤報性能。當有入侵者通過探測區域時，探測器將自動探測區域內人體的活動。支持紅外/微波/紅外微波雙鑒三種探測方式。

3.3.6.1 功能特點

· 采用微處理器，采用8-bit低功耗CMOS處理器

· 具有自動溫度補償功能

· 抗RFI干擾：20~1000MHZ（如移動通信）

· 三種報警延時輸出可選(紅外報警器、微波報警器、紅外微波雙鑒報警器

3.3.6.2 技術參數

供電電源	10~30V DC
功耗	0.3W
傳感器類型	微波傳感器
報警延時	0-65535S可調 （報警持續時間）
延時報警	軟件設置（發生報警的延時）
工作頻率	24.00~24.25Ghz
安裝方式	吸頂
安裝高度	2.5~6m
探測范圍	直徑6m(安裝高度3.6m時)
探測角度	全方位360°
信號輸出	RS485（ModBus-RTU）
通信協議	ModBus-RTU
工作環境	-10℃~50℃，≤95%（非結露）

3.3.7 水浸監測

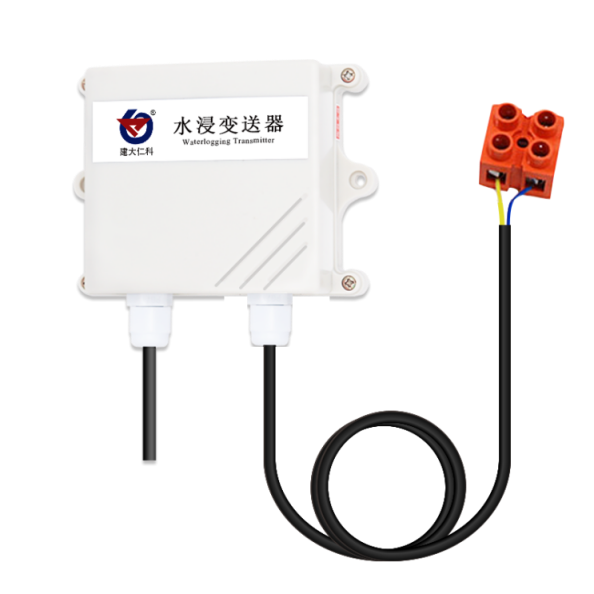

①壁掛王字殼水浸變送器型號：RS-SJ-*-2

采用獨有的交流檢測技術，有效避免了浸水電極長時間工作氧化導致漏水靈敏度下降的問題。

3.3.7.1 功能特點

· 該設備可選485輸出、開關量干接點輸出；

· 外接漏水電極最遠可達30米，亦可外接長達30米漏水繩；

· 該設備采用防水外殼，防護等級高，可長時間應用于潮濕、高粉塵等惡劣場合；

· 標準ModBus-RTU，最遠通信距離2000米，可直接接入現場的 PLC、工控儀表、組態屏或組態軟件；

· 采用交變電流檢測，電極即使長時間浸泡也不會產生電泳極化，不依賴特殊電極，做到壽命長、檢測可靠。

3.3.7.2 技術參數

供電	DC10-30V
最大功耗	繼電器輸出	1.2W
	RS485輸出	0.4W
檢測對象	自來水、純凈水
變送器電路工作溫度	-20℃~+60℃，0%RH~95%RH（非結露）
輸出信號	繼電器輸出	常開觸點
	RS485輸出	ModBus-RTU協議
繼電器帶負載能力	250VAC 1A/30VDC 1A

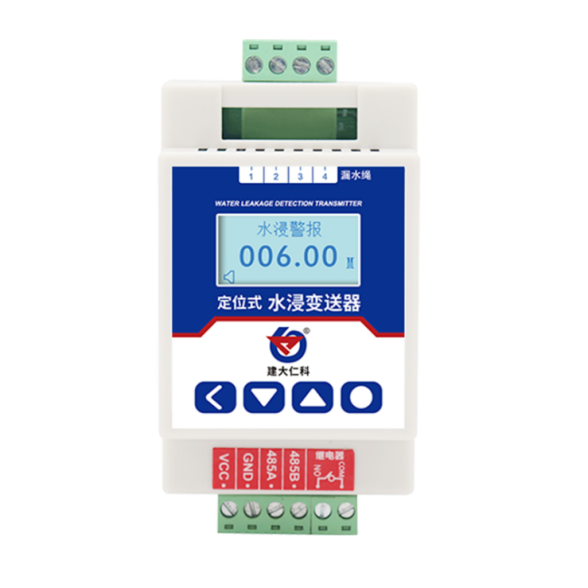

②定位式水浸變送器型號：RS-SJ-DW-N01R01-1

定位式水浸變送器可直觀的查看漏水位置，采用12864高清LCD液晶顯示屏，產品即可作為獨立運行的單元，也可與其他采集主機聯網使用。

· 報警方式：繼電器、聲音報警、RS485方式報警、LCD屏幕顯示報警；

· 采用標準的Modbus-RTU協議，方便監控現場有無漏水狀況與集成，最長可檢測200米的漏液傳感電纜；

· 漏液傳感電纜檢測到漏液后立即發聲報警并將報警信號傳送至集成終端同時吸合繼電器，并在LCD屏上顯示漏水位置。

3.3.8 空調控制

工業級多功能學習型Modbus空調控制器型號：RS-KTC-N01-*

一款MODBUS接口的萬能空調調溫器。帶有學習功能，可以學習空調遙控器的控制碼，從而代替遙控器對空調進行控制；可學習23組按鍵功能；支持檢測空調運行狀態。

3.3.8.1 功能特點

· 采用寬電壓供電直流10~30V均可；

· ModBus 通信地址可設置，波特率可修改；

· 設備配置有掉電保護功能，掉電保存設置的參數；

· 遠程定時開關空調，根據設定的溫度下限值、上限值自動開關空調；

· 485通信線通信距離最遠可達2000米，支持外掛紅外探頭，紅外發射延長線可達5米。

3.3.8.2 技術參數

供電	DC 10~30V
功耗	0.3W
使用環境	-20℃~+60℃，0%RH~95%RH 非結露
通信接口	RS485；標準的 ModBus-RTU 協議；通信波特率：2400、4800、9600 可設
紅外口	可學習 99%遙控器，并成功對空調進行控制

3.3.9工控模塊

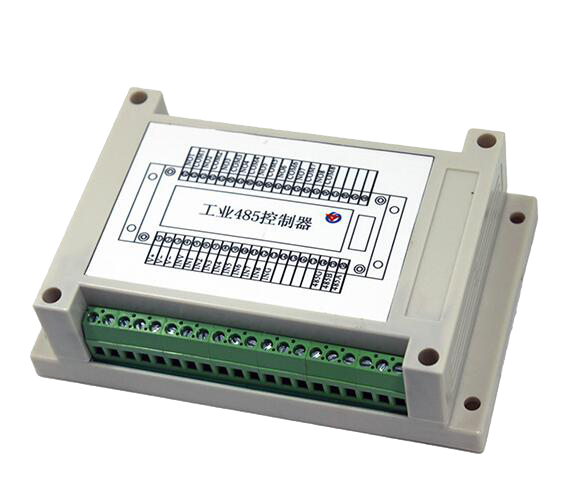

M88工控模塊型號：RS-M88

M88工控模塊采用485接口、標準的ModBus-RTU協議，實現通過數據指令讀取8路輸入通道狀態、控制8路輸出通道狀態的功能。模塊采用標準的35mm卡規安裝，使用方便。

3.3.9.1 功能特點

· 8個輸入點可匹配任何形式的開關量（有源、無源)；

· 8個輸出點可通過指令整體同步控制或獨立單點控制；

· 標準 RS485接口，ModBus-RTU 協議，方便二次開發。

3.3.9.2 技術參數

供電電源	10~30V DC，帶電源反接保護
電流消耗	<35mA+繼電器功耗
繼電器輸出	常開觸點
通訊接口	RS485型，通訊接口采用防雷和抗干擾設計
工作環境溫濕度	-10~50℃ ，≤95%RH 無凝露
存儲環境溫度	-30~60℃
繼電器帶負載能力	250VAC 1A/30VDC 1A

3.3.10 空氣質量檢測

多功能空氣質量變送器型號：RS-MG111-*-1

我公司自主研發的一款空氣環境綜合指數監測儀，用于檢測空氣環境中的PM2.5、PM10、溫度、濕度、氣壓、光照、TVOC、O2、二氧化碳(CO2)、一氧化碳(CO)、甲醛(CH2O)等參數，功能非常強大，基本涵蓋了反映空氣質量的各個指標。

3.3.10.1 功能特點

· PM2.5和PM10同時采集，量程0-1000ug/m3，分辨率1ug/m3，獨有雙頻數據采集及自動標定技術，一致性可達±10%；

· 氣體單元采用電化學式和催化燃燒式傳感器，具有極好的靈敏度和重復性；

· 氣壓量程為寬范圍0-120Kpa ，可應用于各種海拔高度；

· TVOC測量單元采用國外進口高靈敏度的氣體檢測探頭，技術成熟，并且使用高性能信號采集電路，信號穩定，準確度高。

3.3.11.2 技術參數

直流供電（默認）	DC 10-30V
最大功耗	WIFI型：1.6W（24V DC供電）
	4G型：1.6W（24V DC供電）
	RS485型：1.5W（24V DC供電）
檢測參數	溫度、濕度、PM2.5、PM10、氣壓、光照、噪聲、異味、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3、TSP
工作環境	溫度-10℃-55℃；濕度0~95%RH 無冷凝
信號輸出	RS485輸出（標準Modbus-RTU協議）
	4G 無線傳輸
	WIFI 無線傳輸
產品材質	ABS
安裝方式	壁掛、吸頂

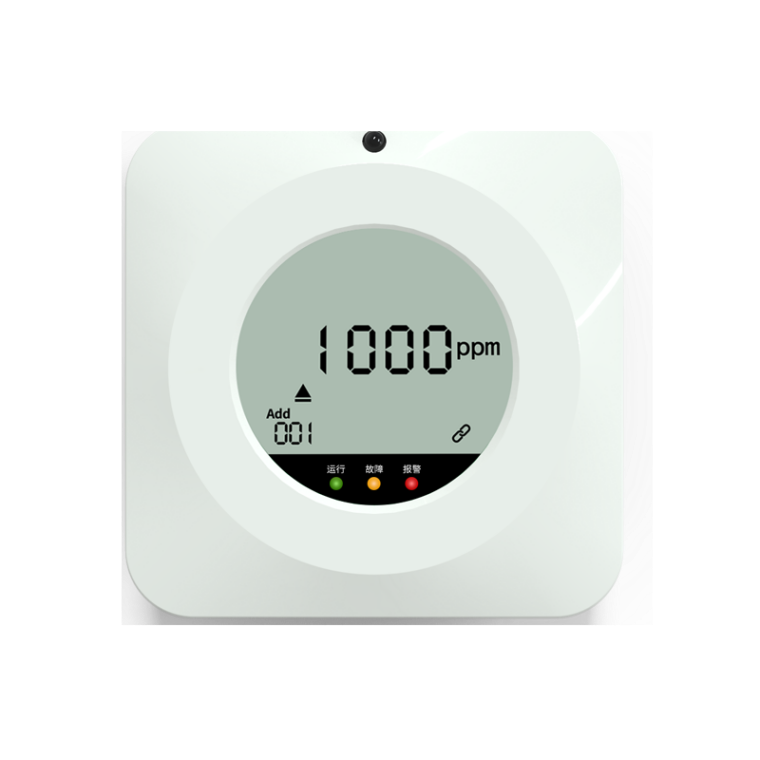

3.3.11 氣體檢測

110液晶氣體變送器型號：RS-*-*-N01-C

公司自主研發的一款環境氣體濃度監測儀，用于檢測空氣環境中的氣體濃度參數。可檢測O2、H2S、CO、NO2、SO2、H2、NH3、PH3、O3、CO2。

3.3.11.1 功能特點

· 內部采用一線大品牌電化學傳感器，穩定耐用。

· 高品質液晶顯示屏，現場可直接查看數值。

· 支持多種氣體檢測，且量程可定做，采用遠程紅外遙控技術，無需拆卸即可修改參數。

· 當濃度超過預置報警值時會發出聲光報警信號，以提醒用戶及時采取安全措施，防止爆炸及中毒事故發生。

3.3.11.2 技術參數

供電電源	10~30V DC
平均功耗	0.6W（24VDC）
輸出信號	485輸出（標準ModBus協議）
重復性	NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3% O2:≤1%
穩定性	CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3		≤2%信號值/月
	CH4/O3		≤7%信號值/年
	CO(2000ppm)/O2		≤5%信號值/年
工作溫度	H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3：-10~50℃
工作濕度	NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 無冷凝 O2：5~95%RH 無冷凝 CH4：0~95%RH 無冷凝
工作壓力	NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3	90~110Kpa
	NO2	91~111Kpa
	CH4	80~116Kpa
	CO(2000ppm)	80~120Kpa
預熱時間	NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5分鐘

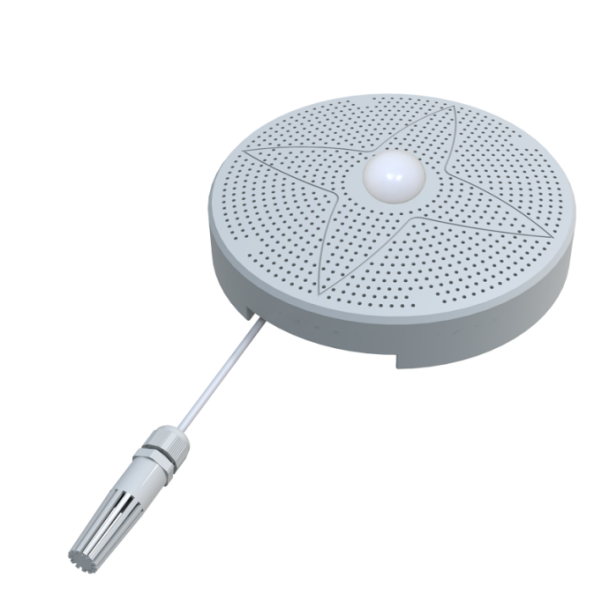

3.3.12 光照監測

吸頂式光照變送器型號：RS-GZ-N01-XD-*

吸頂式光照變送器是一款高精度感光變送器，采用吸頂式安裝方式，數據輸出的計量單位為Lux

3.3.12.1 功能特點

· 光照度測量范圍有0~65535Lux、0~20萬Lux等多種量程可選；

· 內置高靈敏度感光探頭，具有信號穩定，可靠性高，測量精度高，抗感擾性能強的特點；

· 殼體采用美觀的吸頂外殼，吸頂式安裝，使用方便；

· 采用10~30V寬電壓供電，適用于實驗室、檔案館、電子設備生產線等室內需要監測光照度的場所。

3.3.12.2 技術參數

直流供電（默認）	10-30VDC
最大功耗	0.4W
精度	濕度	±3%RH(60%RH,25℃)
	溫度	±0.5℃（25℃）
	光照強度	±7%(25℃)
光照強度量程	0-65535Lux；0-20萬Lux
溫濕度量程	-40℃~+60℃，0%RH~80%RH
長期穩定性	溫度		≤0.1℃/y
	濕度		≤1%/y
	光照強度		≤5%/y
響應時間	溫度		≤18s(1m/s風速)
	濕度		≤6s(1m/s風速)
	光照強度		0.1s
輸出信號	RS485(ModBus協議)

四、動力環境監控系統平臺

4.1動力環境監控系統平臺描述

質量變送器、M88工控模塊、精密空調、加濕除濕消毒一體機、UPS電源、攝像頭、門禁及其它測控設備)、管理裝置、局域網服務器、采集計算機、數據服務器、Web服務器及監控管理軟件等構成。系統設計采用先進的軟硬件技術和分層分布式網絡結構，針對客戶的實際情況提供解決方案，是廣大企業提高科學倉儲水平的好幫手。

動力環境監控系統作為測控核心，具有監測精確，性能穩定，界面精美等突出優點。設備通過各自的RS485總線或RJ45接口接入傳輸轉換模塊之后上傳到本地服務器端，即可對整個庫房的各種環境參數進行實時而精確的監測。同時動力環境監控系統通過不同自定義方法對倉庫內的燈光、窗簾、空調、門禁進行自動控制，整個系統可靠，實用，精確，能更好地為高品質倉儲和生產服務。

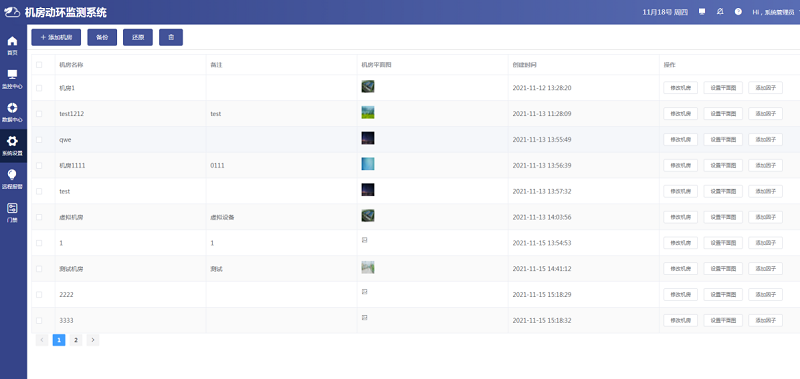

4.2動力環境監控系統平臺介紹

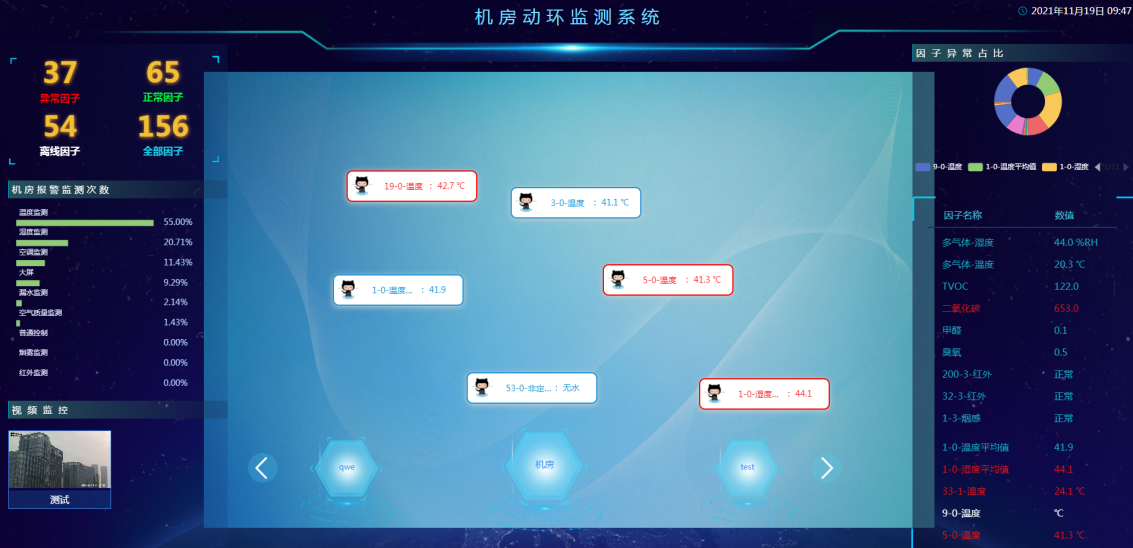

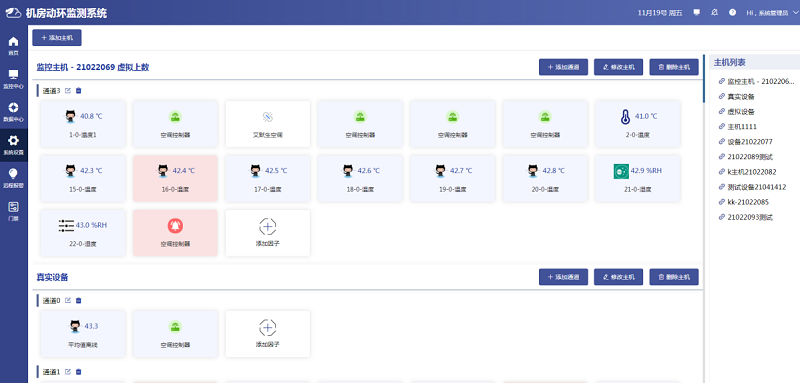

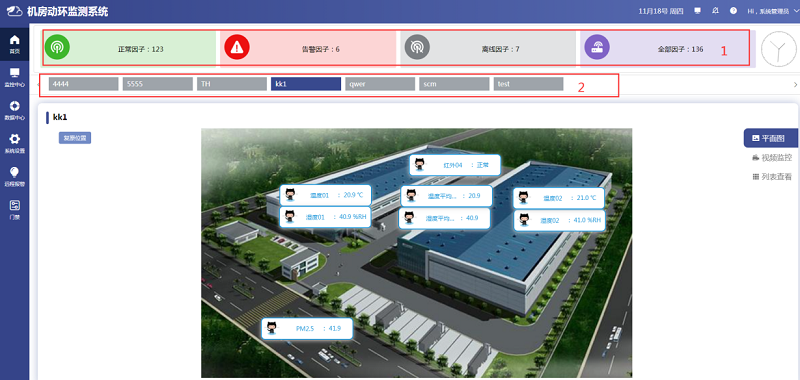

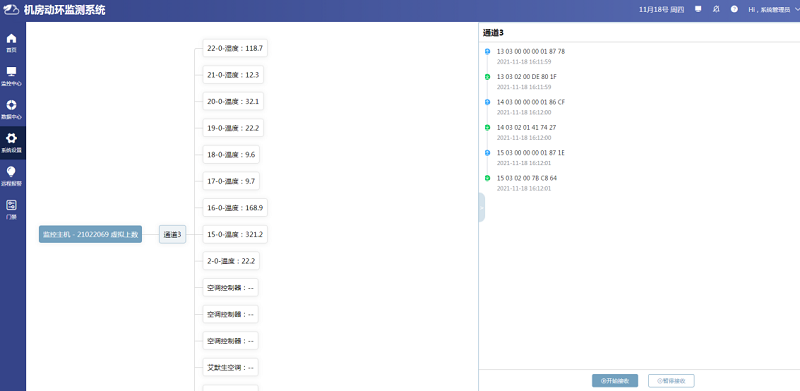

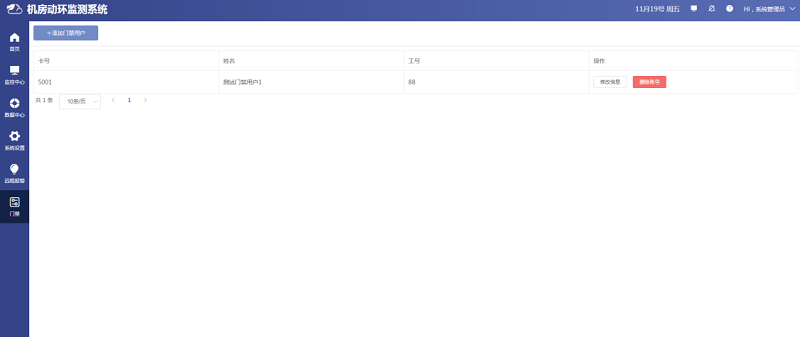

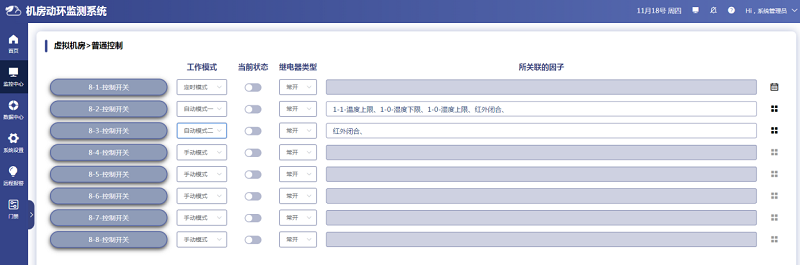

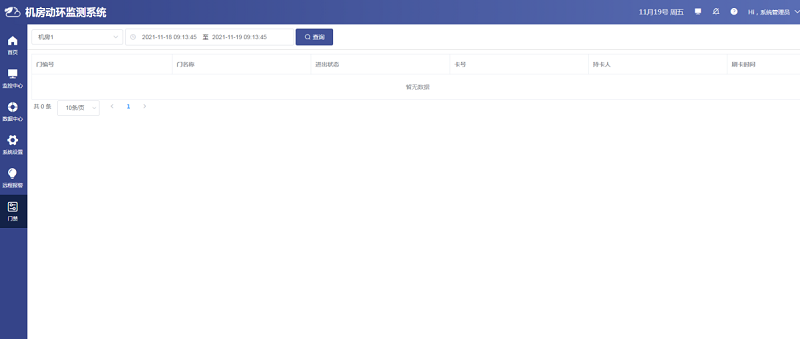

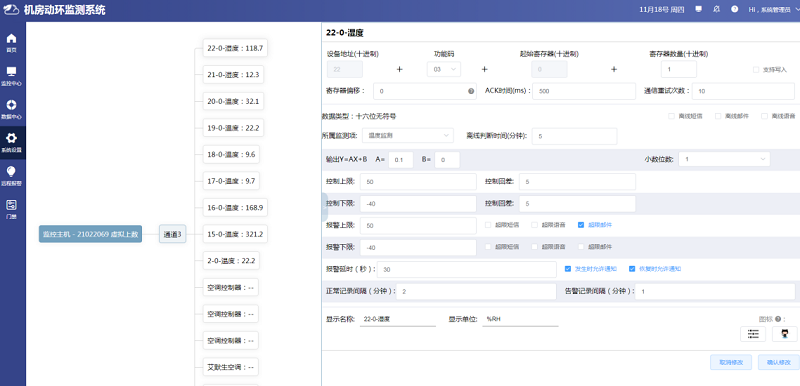

4.2.1 平臺首頁

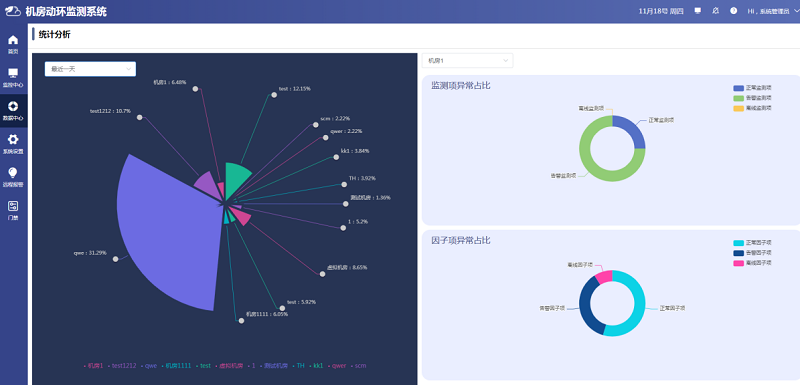

· 因子統計可展開下拉列表查找因子。

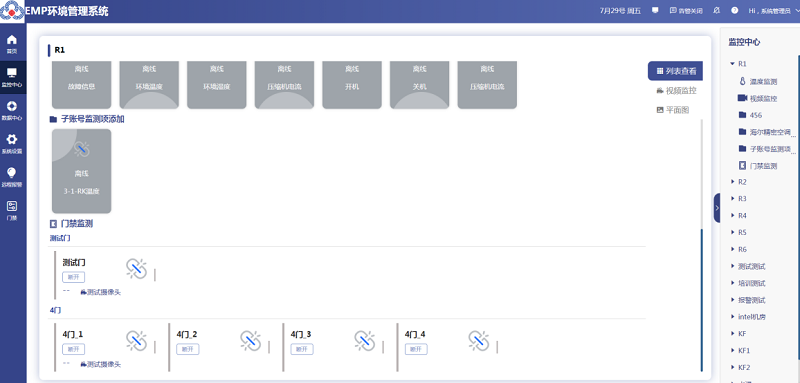

· 機房列表展示該賬號下所有有權限的機房，機房過多時點擊切換按鈕可換頁。

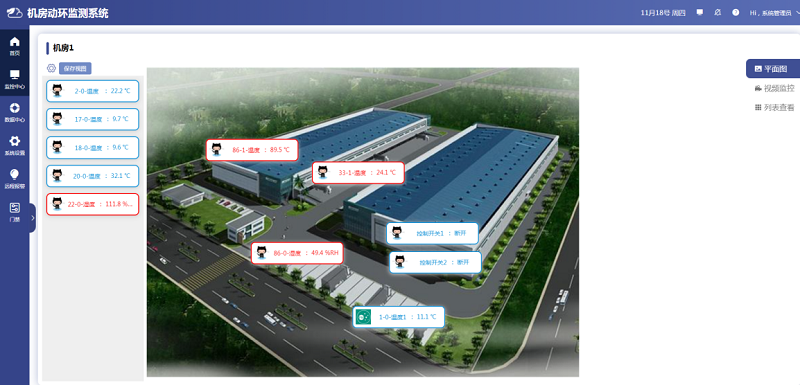

· 機房展示包括平面圖、視頻監控和列表查看三種模式。

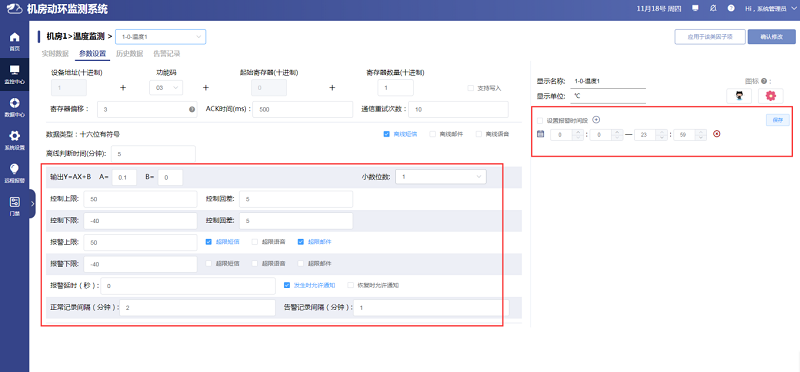

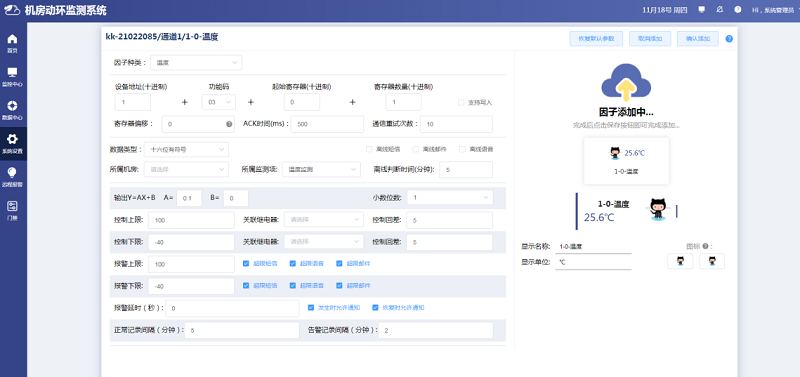

· 平面圖上的因子在監控中心配置。若支持寫入，可雙擊下發值，控制開關是雙擊改變狀態。

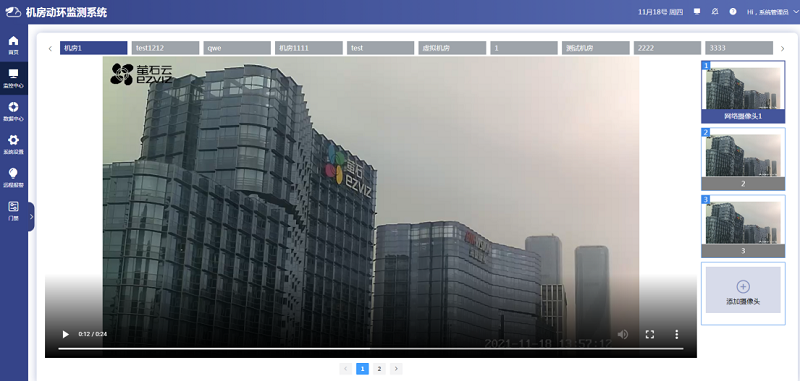

· 視頻監控可查看機房下的視頻。

· 列表查看的因子是該機房下的全部因子，也可進行雙擊下發操作。點擊因子右上方的按鈕可修改因子信息。

4.2.2 監控中心

· 因子統點擊機房配置按鈕，展開因子列表，包括該機房下所有因子。

· 點擊列表中的因子，該因子會移動到平面圖上。在平面圖上刪除因子，被刪除的因子會回到因子列表中。

· 機房配置也分為平面圖、視頻監控和列表查看三部分。

· 視頻監控不僅可查看視頻還可以添加攝像頭。支持添加本地?cái)z像頭和網絡攝像頭。

· 列表查看展示該機房下所有因子。點擊因子右上角按鈕可修改因子信息

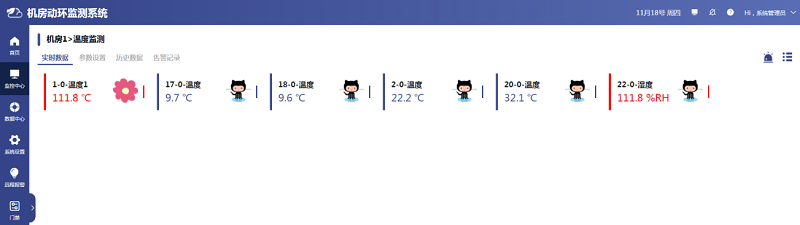

4.2.3 實時數據

· 實時數據頁面顯示當前監測項下因子的實時數據及狀態。

· 點擊復歸按鈕會使報警因子不再報警，不控制關聯的繼電器。

· 點擊切換格式按鈕，可快捷查看因子的控制及報警上下限。點擊紅色框區域，會進入所選因子的參數設置頁面。

4.2.4 視頻/空調監控

· 視頻監控監測項可查看機房下的攝像頭，也可添加攝像頭。

· 空調監測監測項可查看空調控制器的基本參數，點擊右側指令可下發空調指令。

· 在空調監測后方的下拉框中可切換不同的空調設備。

4.2.5 控制開關

· 普通控制監測項可關聯因子以控制開關閉合或斷開。

· 工作模式分為自動模式一、自動模式二、手動模式和定時模式。手動模式優先級最高。無論控制開關處于什么模式，都可進行手動控制。

· 繼電器類型包括常開和常閉兩種，若選擇常開，當因子達到條件后該繼電器會閉合。

· 自動模式下，點擊后方配置按鈕，彈出關聯因子彈窗，包括該機房下的所有因子。

· 定時模式下，點擊配置按鈕可添加多個時間點。

· 手動模式下不需要配置條件。

4.2.6 參數設置

· 數設置頁面可修改因子信息。

· 在參數設置頁面可設置報警時間段。

· 若不勾選報警時間段勾選框，全天都可正常報警，若勾選，則只在所選時間段內報警，時間段外不報警。

· 設置時間段后點擊保存按鈕即可生效，若不點擊保存直接點擊確認修改按鈕則不會保存設置。

· 點擊應用于該類因子項后，會將紅色框中的內容應用于當前機房當前監測項中的同類型因子。

4.2.7 歷史、告警記錄

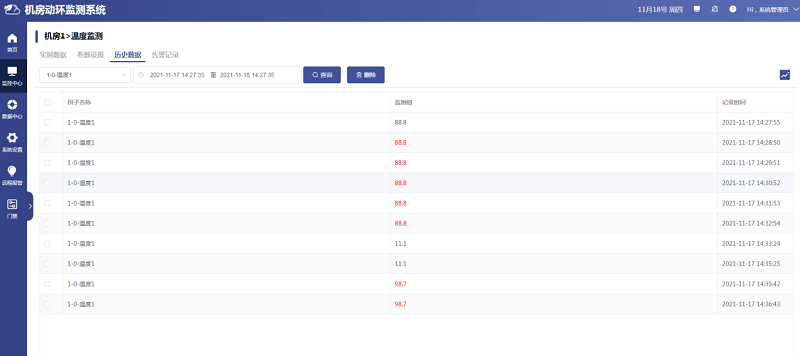

· 歷史數據如上圖所示，告警數據顯示為紅色，點擊折線圖按鈕可查看折線圖。

· 告警記錄如下圖所示

· 此處只能查詢單個因子。

4.2.8 數據中心

歷史數據

· 查詢歷史數據時，機房不可多選，監測項和因子都可選擇多個。

· 也可單獨查詢正常和異常數據。

· 點擊導出可導出PDF和Excel格式文件。

· 點擊折線圖按鈕可切換為折線圖。

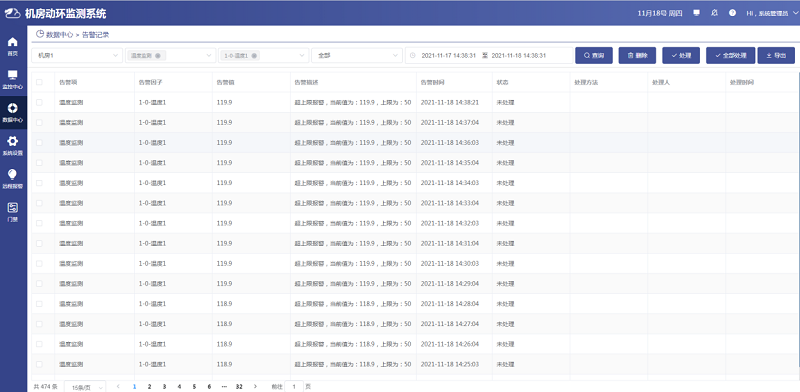

告警記錄

· 查詢告警記錄時，機房不可多選，監測項和因子都可多選。還可單獨查詢已處理和未處理的記錄。

· 勾選若干數據點擊處理按鈕可進行批量處理。

· 不勾選數據直接點擊全部處理按鈕可處理所查全部記錄。

· 被處理過的數據不可再進行二次處理。

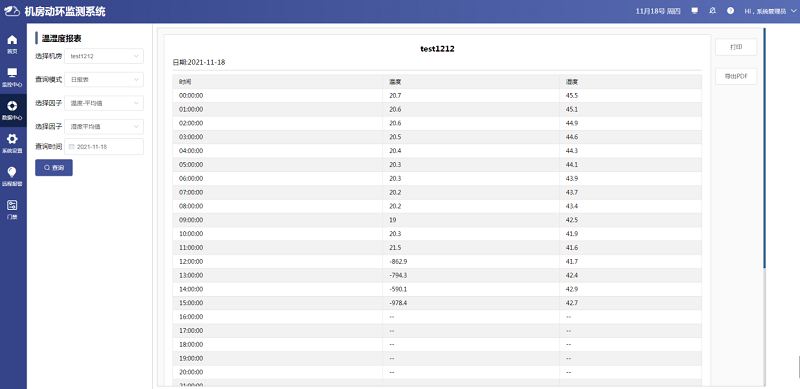

溫濕度報表

· 首先選擇機房，查詢模式包括日?qǐng)?bào)表和月報表兩種。

· 選擇因子時只顯示所選機房下的平均值因子。

· 當選擇日?qǐng)?bào)表時，查詢時間以天為單位；選擇月報表時，查詢時間以月為單位。

· 沒有數據的時間顯示

統計分析

· 統計分析頁面左側顯示該賬號下所有有權限的機房，某時段內報警次數占總報警次數的百分比。

· 點擊下方機房可取消顯示該機房，此時報警百分比也會相應發生變化。

· 右側展示所選機房的監測項和因子項異常占比，點擊上方的機房下拉框可切換機房。

4.2.9 系統設置

因子管理

· 因子管理頁面可對主機、通道和因子進行增加刪除和修改操作。刪除主機和通道時，主機和通道下不允許有因子。

· 添加因子時可根據不同因子類型添加，包括溫濕度、平均值、紅外、煙感、水浸、控制開關、空調控制器、空氣質量、其他非modbus設備等等

· 添加完因子后，在因子管理頁面可查看因子的實時數據及狀態。

· 點擊右側主機列表中的主機名稱可快速定位到該主機位置。

添加因子

· 添加因子時需要根據因子起始寄存器和寄存器數量添加。勾選支持寫入后即可在首頁雙擊下發值，不勾選則無法下發。

· 控制上下限可控制繼電器開關，與報警無關。上限和下限可分別選擇對應的繼電器。

· 報警上下限控制是否報警。與控制繼電器無關?？煞謩e設置對應的通知方式。

· 發生時允許通知：若勾選，超限后可以收到通知；若不勾選，超限后無法收到。

· 恢復時允許通知：若勾選，因子恢復正常時可以收到通知；若不勾選，因子恢復正常時無法收到。

· 添加因子時可設置圖標，左側圖標為正常狀態下的圖標，右側圖標為報警狀態下的圖標。

· 平臺會自帶一部分圖標，客戶也可上傳圖片自定義圖標。圖標支持上傳動態圖標。

· 設置因子名稱單位及圖標時，右側樣式會隨之改變?？梢灶A(yù)覽的因子顯示效果。

機房配置

· 機房配置頁面可添加、修改以及刪除機房。

· 點擊設置平面圖按鈕可給機房選擇平面圖，客戶可選擇系統自帶的圖片，也可自行上傳圖片。

· 點擊添加因子可以給機房添加因子。

· 點擊備份按鈕可以將整個平臺的數據庫備份下來，點擊還原按鈕可以選擇備份文件進行還原。

因子一覽表

· 因子一覽表頁面點擊通道名稱可以查看該通道下連接的設備與主機的數據幀。

· 點擊因子名稱彈出該因子的因子信息，可修改參數。

4.2.10 遠程報警

遠程報警包括短信、語音、郵件和廣播報警

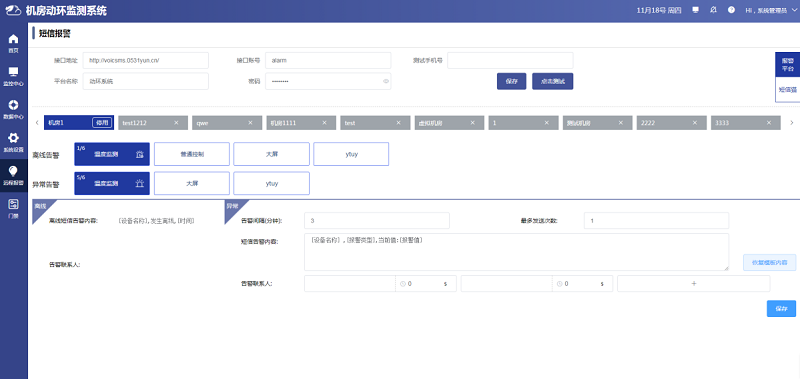

短信報警分為兩種配置方式，包括報警平臺和短信貓。

· 配置機房報警時分為離線告警和異常告警。

· 停用機房后，該機房下的因子不會再發送通知。

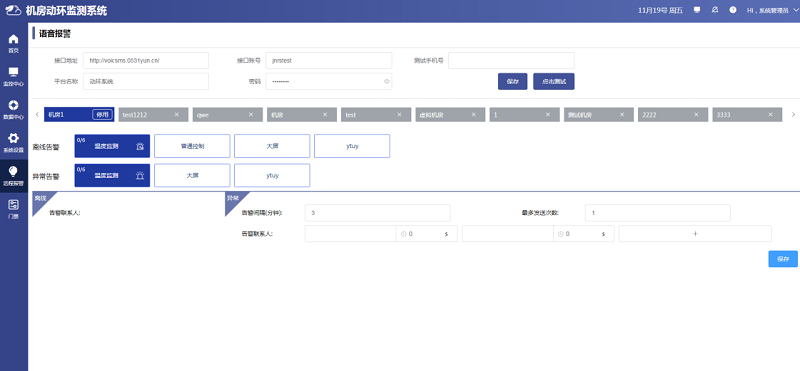

語音報警和郵件報警

· 語音報警和郵件報警只能通過報警平臺的方式配置。

· 其他地方的配置與短信一致

廣播報警

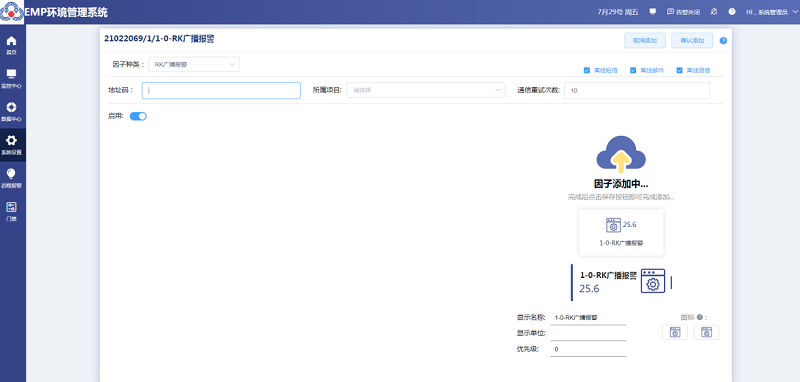

添加因子時選擇RK廣播報警可添加廣播報警器，該因子占用單獨的一個通道。

· 點擊遠程報警中的廣播報警，可對廣播報警進行配置。

· 點擊廣播因子，可以設置該因子是否啟用、播放格式

· 配置完成后點擊“點擊測試”按鈕可測試廣播報警器是否配置成功。

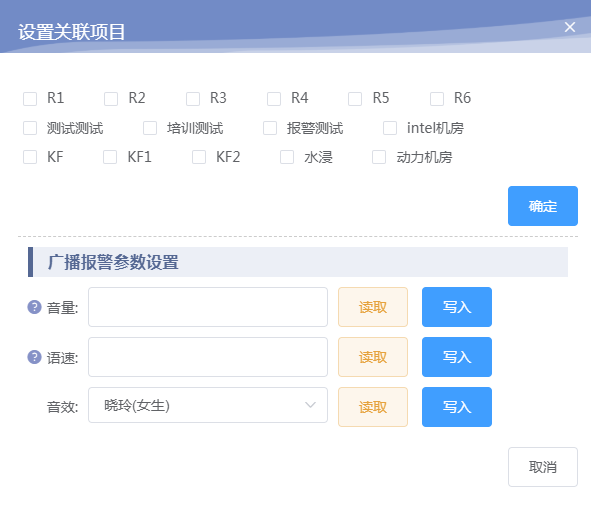

· 點擊廣播報警器因子名稱后的設置按鈕可設置關聯項目，以及設置廣播報警參數。

· 點擊廣播報警因子后，項目列表中展示廣播因子關聯的項目，點擊項目中的監測項，可對監測項中的因子進行報警配置，可單獨配置，也可批量配置。
