第一章 項目概述
1.1 項目背景
藥品作為一種特殊商品，存儲環境是否得當直接影響到藥品的質量以及對于疾病的治療效果，并直接關系到人們的生命健康問題。為了保證藥品在生產、倉儲、流通、經營等環節的產品質量，確保藥品質量與用藥安全，醫藥行業對藥品儲存環境的要求也越來越高。藥品監督部門頒布的新版《藥品經營質量管理規范》中明確要求，必須在儲存藥品的庫房中和運輸冷藏、冷凍藥品的設備中配備溫濕度自動監測系統，對藥品儲存過程的溫濕度狀況進行實時自動監測和記錄。
近年來我國電子技術與無線通信技術的快速發展，遠距離數據傳輸被應用到眾多領域中，為溫濕度監測中存在的問題提供了新的解決方案，目前采用的無線通信技術主要有4G、WiFi、LORA等。其中，LORA是一種新型無線通信技術。相比傳統溫濕度監測存在大量電纜鋪設、費時費電、施工難等問題，LORA在相同的功耗下比其它無線方式傳播的距離更遠，實現了低功耗和遠距離的統一，在同樣的功耗下比傳統的無線通信射頻通信距離擴大3-5倍，在溫濕度監測中擁有著明顯優勢。
若是將LORA技術應用到醫藥庫房溫濕度監測系統中，便可實現環境溫濕度的遠程監測與管理，避免布線難題，在節省大量的人力物力資源的同時，實現對醫藥庫房環境溫濕度的智能化管理。
1.2 建設目標
醫藥庫房無線溫濕度監測系統解決方案建設的總目標是針對醫藥庫房分布廣、監測點多、布線和供電困難等特點，采用LORA無線傳輸技術，遠程對與藥物存儲密切相關的溫濕度環境進行在線監測，叢而實現對醫學用藥的智能化管理，確保用藥安全。
系統架構：
整個解決方案結合醫藥庫房的實際環境，將醫藥庫房分為若干個區域，采用LORA無線組網方式，多點、遠距離、分布式的原則，在不同區域安裝相應的設備，具體架構如下：
1、LORA溫濕度變送記錄儀與無線環境監控主機采用LORA無線組網通信。通信距離視距最遠可達3km。
2、無線環境監控主機可與有效通信距離范圍內的至多32臺LORA溫濕度變送記錄儀通信。
3、無線環境監控主機將采集的溫濕度監測數據以4G/RS485/以太網的方式上傳至綜合環境云平臺。
4、超限預警。通過系統平臺，用戶可設置所監測參數的安全值域，當前端傳感器監測到某處溫度、濕度值超過安全值，系統將發送報警信息通知用戶，以便及時處理，確保藥品儲藏安全。
1.3 建設原則
在研發設計醫藥庫房無線溫濕度監測系統的時候，我們總結前人開發的經驗，結合最新自控和軟硬件技術，系統設計的指導思想是“技術先進，系統實用，結構合理，產品主流，成本低易維護”。具體設計原則如下：
■ 先進性和成熟性相統一。結合最新開發技術，采用先進的設計理念、技術、方法；采用技術成熟的設備，保證系統的穩定可靠，不能做成試驗性系統。考慮技術先進性和開放性的同時，還應從系統結構、技術措施、設備性能、系統管理、廠商技術支持及維修能力等方面著手，采用成熟的產品，確保系統運行的可靠性和穩定性。
■ 可行性和適應性相統一。保證技術和經濟上的可行性，保證使用上的適應性。在滿足溫濕度監測系統功能及性能要求的前提下，盡量降低系統建設成本，采用經濟實用的技術和設備。
■ 標準性和開放性相統一。既要遵循已有的各級各類標準，又要兼顧系統功能日后不斷擴展的潛在需求，努力實現系統的標準性和開放性相統一。
1.4 設計依據
■ 《自動化儀表選型規定》GBJ93-86
■ 《工業自動化儀表工程施工及驗收規范》HG20507-92
■ 《建設工程施工現場供用電安全規范》GB 50194-93
■ 《溫度指示控制儀》JJG874-2007
■ 《濕度傳感器校準規范》JJF 1076-2001
■ 《環境試驗設備溫度濕度校準規范》JJF 1101-2003
■ 《機械式溫濕度計檢定規程》JJG 205-2005
第二章 項目介紹
2.1 醫藥庫房無線溫濕度監測系統介紹
目前，物聯網技術的不斷發展與成熟，為醫藥庫房溫濕度監測中存在的問題提供了新的解決方案。針對LORA無線通信的特點，我司推出醫藥庫房無線溫濕度監測系統解決方案，該系統運用了基于擴頻通信的超遠距離、低功耗LORA無線傳輸技術、智能傳感網技術、抗干擾技術以及自動化控制技術。對傳統的溫濕度監測進行升級改造，構建全程智能化的高效監測控制管理體系，依托部署在醫藥庫房各處的溫濕度傳感節點和無線通信網絡實現對現場環境的智能感知、智能告警、智能分析，并提供精準化監測、可視化管理、智能化決策。
醫藥庫房無線溫濕度監測系統解決方案是專門為監測藥品庫房溫濕度數據設計的、符合國家醫藥行業GSP標準的環境監測方案，由LORA溫濕度變送記錄儀、無線環境監控主機、綜合環境監控云平臺組成。通過LORA無線通信技術將傳感器采集到的溫濕度數據傳輸至無線環境監控主機，監控主機再通過4G/以太網的方式上傳至環境監控云平臺，可以對藥品庫房環境中的溫濕度數據進行不間斷監測和記錄，數據定時自動上傳至電腦軟件端顯示、存儲，超限及時告警。有效防范儲存過程中可能發生的影響藥品質量安全的風險，確保藥品質量安全。

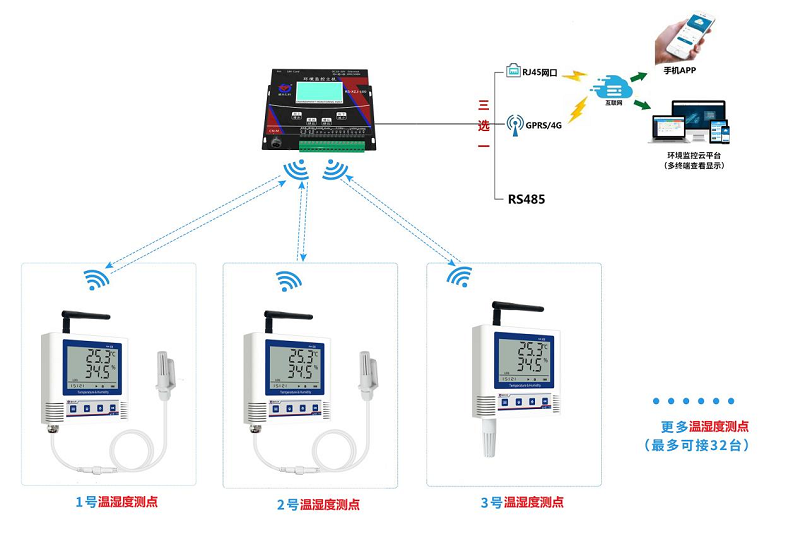

2.2 醫藥庫房無線溫濕度監測系統拓?fù)鋱D
2.3 醫藥庫房無線溫濕度監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ LORA無線傳輸，無需布線
與傳統的有線信號傳輸不同，該系統采用LORA無線輸出方式，無需布線，實現測點與主機之間無線連接，避免大量電纜鋪設、電纜暴露、通信線路過長等問題。采用LoRa無線通信技術的原因在于它的數據長距離傳輸能力，其通信距離可達視距3000米，室內可穿3~4 層樓板。LoRa技術具有高性能、遠距離、低功耗、支持大規模組網、測距和定位等特點，這使得該方案成為物聯網大規模推廣應用的一種理想的技術選擇。
■ 精準監測
針對醫藥庫房?jī)?nèi)的溫濕度監測，我司設計了專用的LORA溫濕度變送記錄儀，該記錄儀自帶高精度溫濕度傳感器可進行精準的溫濕度測量。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集無線環境監控主機采集到的溫濕度數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在醫藥庫房不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化各測點溫濕度統一監管需要。
■ 數據斷點續傳
針對數據傳輸不穩定的情況，無線環境監控主機設計了特有的緩存功能，可實現通信斷開時產品緩存數據，通信恢復后將緩存的數據上傳，確保溫濕度數據記錄的完整性，緩存容量可達52萬條。
■ 遠程管理
系統支持Web端、移動端多種管控方式。
■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。
■ 軟硬件產品集成度高
醫藥庫房無線溫濕度監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 切合客戶需求的獨有功能
醫藥庫房無線溫濕度監測系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。
3.1 簡介
LORA溫濕度變送記錄儀（RS-WS-LORA-DC-6C-*）是一款大屏液晶顯示無線通信溫濕度測點，采用我司獨有無線擴頻技術通信，該設備能夠?qū)︶t(yī)藥庫房?jī)?nèi)的環境溫濕度情況進行24小時不間斷測量，通過無線環境監控主機將采集到的數據上傳至我司免費的綜合環境監控云平臺。
3.2 功能特點
■ 采用 LoRa 擴頻技術通信，與采集主機最遠通信距離 3000 米，可穿透 3-4 堵墻?，F(xiàn)場無需進行通信布線，在控制成本的基礎上，滿足了現場工程的應用，大大的縮短了工程施工周期。避免了傳統 485 設備施工過程中要求布線極其規范、任何一臺設備出現問題往往會導致整個通信網絡的失敗、排查問題極其浪費時間等問題。
■ 設備采用DC5V供電或內置電池供電，雙路供電設計，儀器內置可充電式鋰電池，在停電情況下仍能正常工作，一次充電可使用 8 個月，用戶可通過電源適配器接交流 220V 給設備充電，電池最大循環充放電次數1200次，可一直插電使用。
■ 設備具有數據續傳功能，但是需選配帶記錄功能的，如遇網絡故障，設備具備數據補傳功能，確保數據的完整性。自帶數據存儲功能（內存≥65535條記錄），在與無線環境監控主機斷開通信時，設備可自行存儲數據，并在通訊恢復時自動上傳存儲的數據。
■ 內置蜂鳴器報警，及報警指示 LED 可實現就地聲光報警。
■ 外延探頭型探頭線最長可達 30 米且多種探頭應用于不同場合可選。
■ 具有正常記錄間隔和告警記錄間隔，超限時自動切換。
■ 溫度濕度憑密碼校準。
■ 配套強大的配置軟件可設置設備的多種參數。
■ 采用近場通信NFC技術，由非接觸式射頻識別（RFID）及互連互通技術整合演變，通過在單一芯片上集成感應式讀卡器、感應式卡片和點對點通信的功能，可以在彼此靠近的情況下進行數據交換。
■ 設備支持按鍵配置參數，可通過液晶按鍵進行上下限及校準值設定。
■ 本記錄儀自帶 LED 液晶顯示，可方便的查看溫濕度實時數據、剩余電量、設備工作狀態等信息。
■ 支持懸掛式安裝、壁掛式安裝可選。
3.3 技術參數
|
設備 |
參數 |
LORA溫濕度變送記錄儀
（外置精裝探頭） |
設備供電 |
5V 外接電源或內置電池 |
|
功率 |
0.003W（內置電池供電時） |
|
設備配置 |
NFC 配置，提供中性 NFC 配置軟件 |
|
A準精度 |
溫度 |
±0.4℃（25℃） |
|
濕度 |
±2%RH(60%RH,25℃) |
B準精度
（默認） |
溫度 |
±0.5℃（25℃） |
|
濕度 |
±3%RH(60%RH,25℃) |
|
電路工作溫濕度 |
-20℃~+60℃，0%RH~80%RH |
LORA溫濕度變送記錄儀
（外延精裝探頭） |
探頭工作溫度 |
-40℃~+80℃ |
|
探頭工作濕度 |
0~100%RH |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%RH/y |
|
響應時間 |
溫度 |
≤25s(1m/s 風速) |
|
濕度 |
≤8s(1m/s 風速) |
|
輸出信號 |
LoRa 擴頻通信 |
|
傳輸距離 |
室內 |
可穿 3~4 堵混凝土墻 |
|
室外 |
視距大于 3000 米 |
|
報警功能 |
內置蜂鳴器 |
|
電池工作時間 |
≥6個月 |
|
尺寸 |
120*113*33mm |

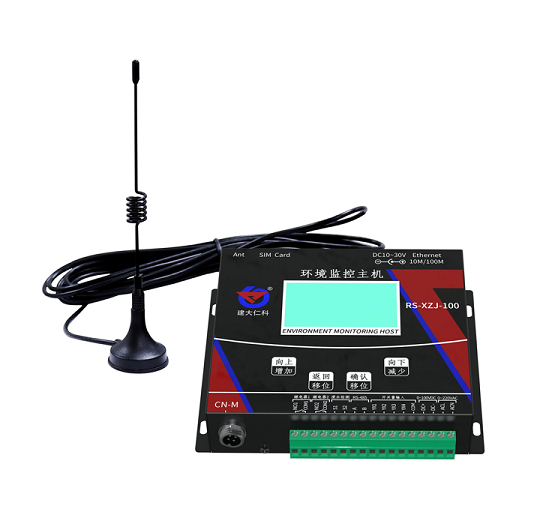

4.1 簡介
無線環境監控主機（RS-XZJ-100-LORA-*）是我司為無線溫濕度監測的場合所研發的一款多功能監控主機，采用LORA通信技術，可與RS-WS-LORA-DC等無線溫濕度測點通信，可將數據同時通過以太網口、4G 無線以及485有線方式實時上傳至綜合環境監控云平臺。
4.2 功能特點
■ 最多可接入32 臺 LORA 無線測點。
■ LORA 通信距離可達視距 3000 米，室內可穿 3~4 層樓板。
■ 直接設置通信信道，簡單方便。
■ 自動識別無線測點是否通信正常，并上報。
■ 大屏中文液晶顯示，界面簡潔友好。
■ 設備超限，屏幕輪顯報警通道以及報警實時數據。
■ 2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用。
■ 1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺。
■ 1 路多功能 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
■ 強大的脫機短信報警功能，報警內容可自定義(功能選配)。
■ 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件。
■ 內置數據存儲，可存儲 52 萬條記錄。
■ 可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
■ 可采集 1 路 0-100V 直流電壓，可用于檢測蓄電池電壓。
■ 帶有 1 路 0~220V 交流電壓輸入檢測，可用于市電斷電報警。
■ 具有 4 路開關量信號采集，其中第 4 路可用作外接翻斗式雨量計。
■ 具有 1 路水浸檢測，可外接漏水電極也可外接漏水繩，最長 30 米。
■ 直流 10~30V 寬電壓供電。
■ 設備唯一 8 位地址，易于管理識別，可搭配我司的多種軟件平臺。
4.3 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
4G |
通過 4G 方式上傳數據 |
|
RS-485 從站接口 |
通過 RS-485 上傳數據
（可選擇規約） |
|
LORA 通信 |
通過 LORA 通信方式與 LORA 測點進行通信 |
|
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色LED 顯示屏（可選擇規約） |
|
1 路直流電壓采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K
監控主機可設置轉換系數 |
|
1 路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水
繩，最長可達 30 米 |
|
4 路開關量信號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 3A
本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
1 路翻斗式雨量計
脈沖信號輸入 |
采集磁開關脈沖信號進行雨量計量 |
默認脈沖當量：0.2mm可上傳瞬時雨量（最近一分鐘）、當前雨量（本日 00:00 至當前）、昨日雨量（昨日 00:00-24:00）及永久累計雨量值（默認采用第四路開關量作為雨量計輸入） |
|
數據上傳間隔 |
1S~10000S |
數據上傳間隔 1S~10000S 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
LORA 通信距離 |
室內可穿透 4 堵墻體或 3 層樓板 |
室外開闊地帶無線主機與溫濕度測點通信距離可達 3000 米以上
室內可穿透 4 堵普通墻體或3層混凝土樓板 |
|
開闊地帶≥3000 米 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電
注：4G 版最大功耗約為 1.58w，有線版最大功耗約為 1.47w |
|
尺寸 |
155.5*123*34mm |
5.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
5.2 功能介紹
5.2.1 數據實時監控
平臺支持實時查看所測環境的溫濕度數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

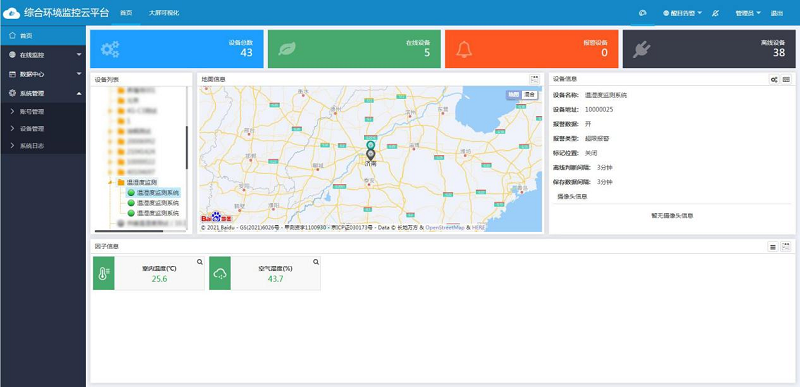

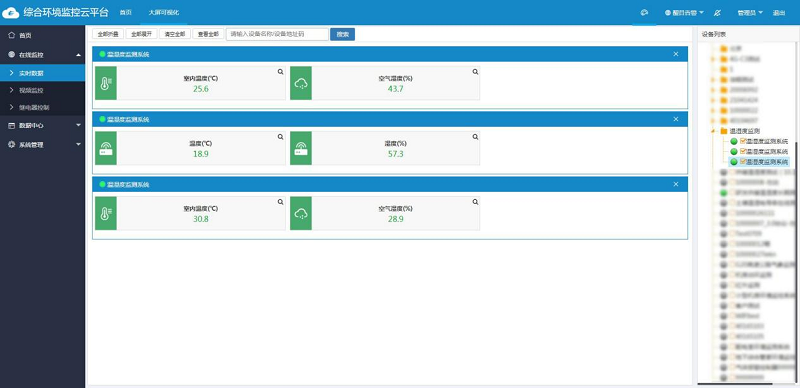

【首頁數據展示】
【列表展示】

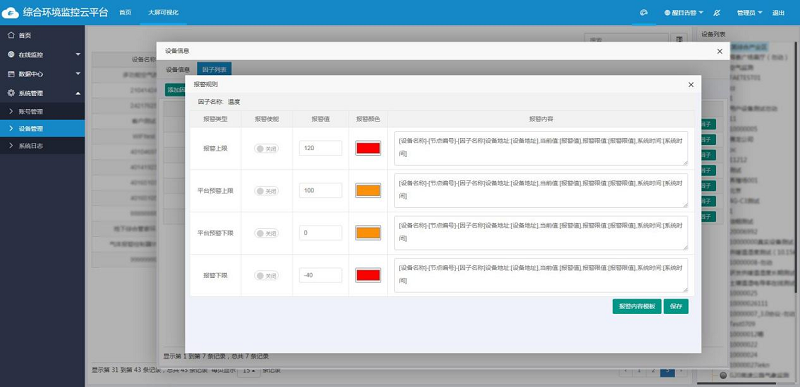

5.2.2 超限告警
當醫藥庫房?jī)?nèi)的溫濕度數值超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
5.2.3 視頻監控
支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
5.2.4 歷史數據查詢、導出
可通過系統查詢醫藥庫房?jī)?nèi)每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

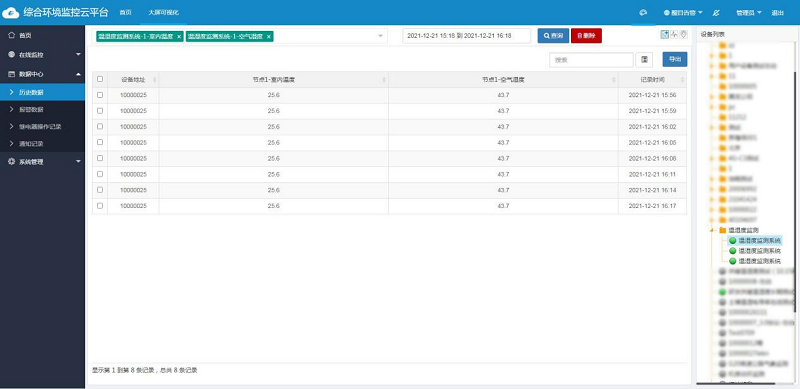

【歷史數據列表查看】

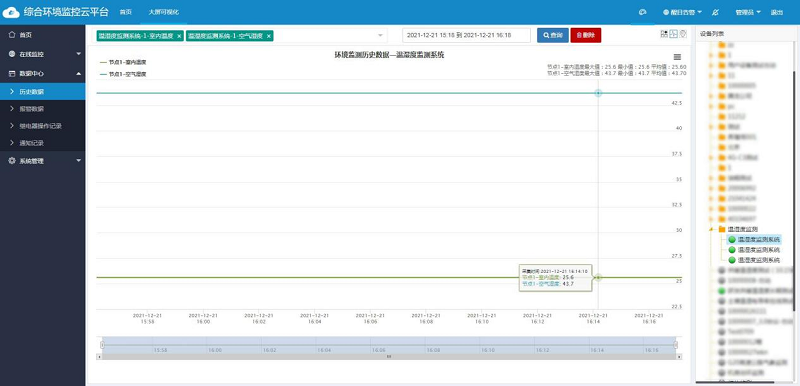

【歷史數據曲線查看】

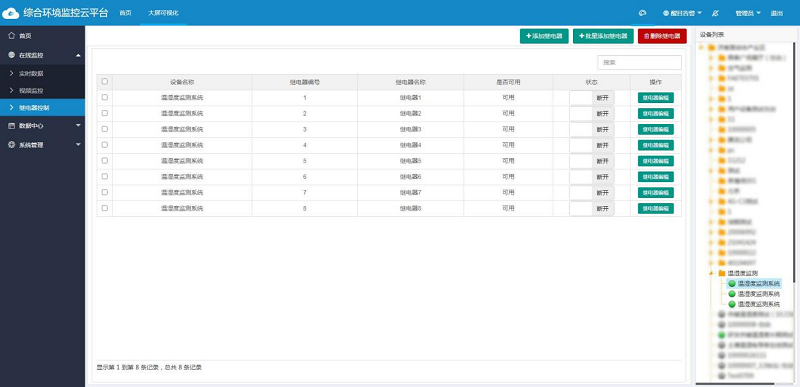

5.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

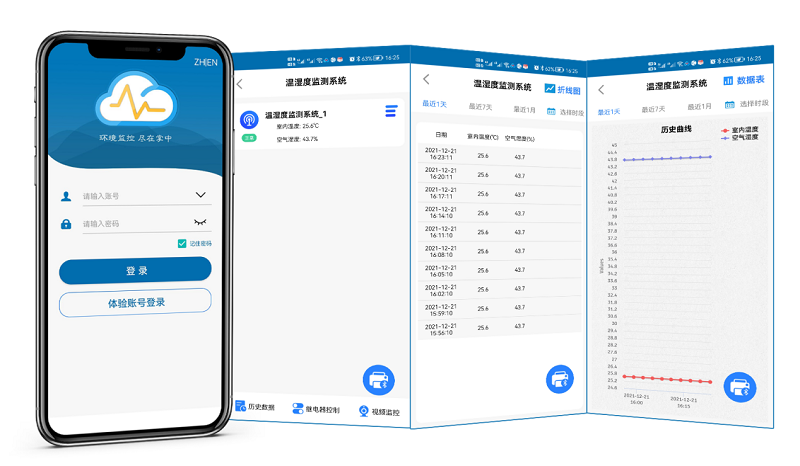

5.2.6 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。

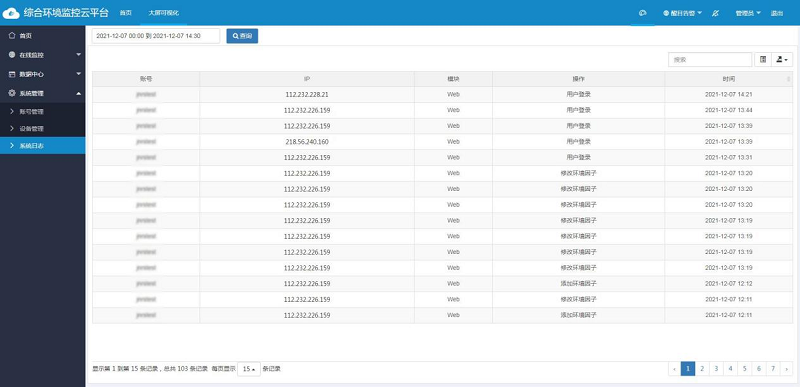

5.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
5.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。

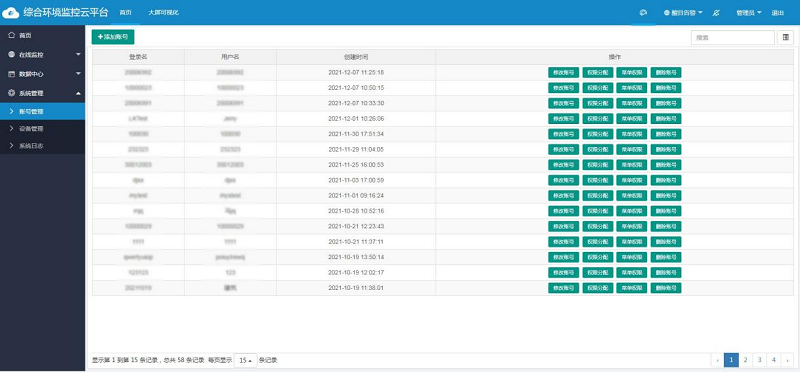

【賬號管理】

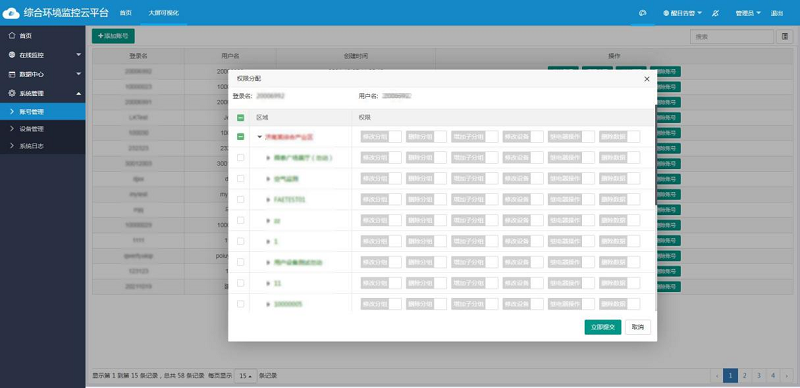

【管理員權限設置】

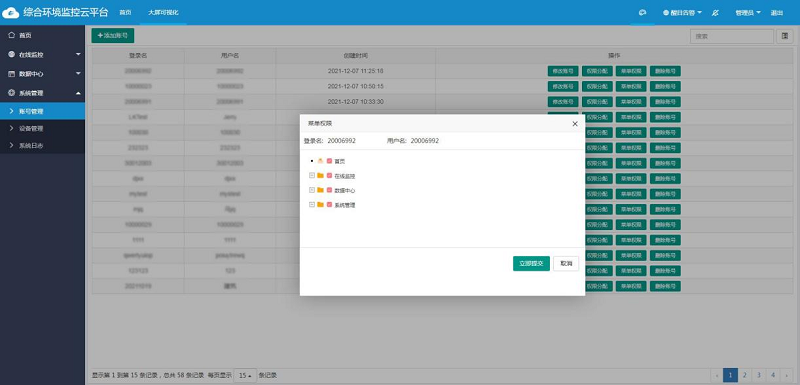

【管理員菜單權限】
5.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

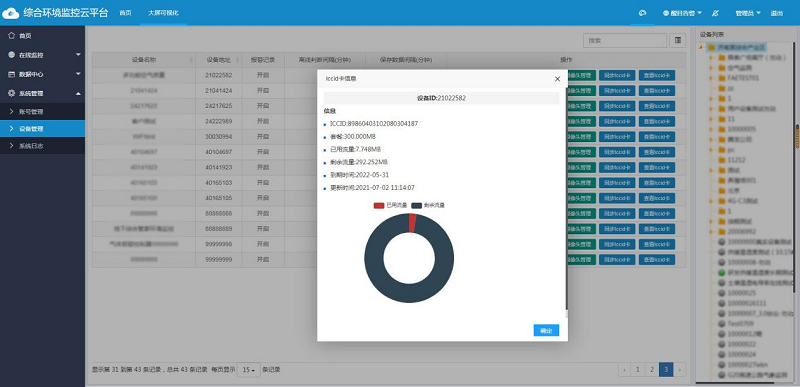

5.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

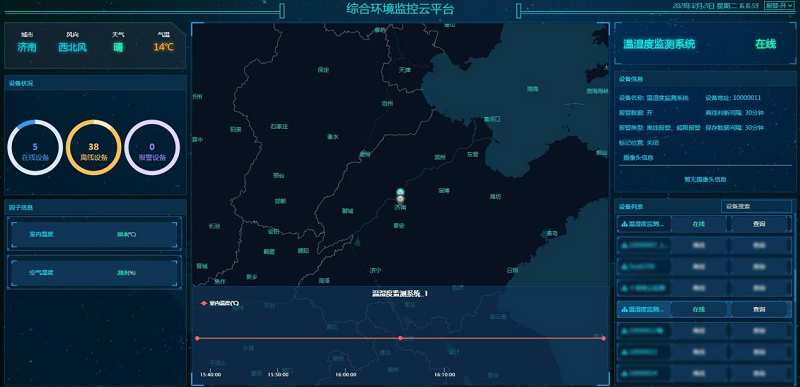

5.2.11 大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
5.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
5.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
