一、 方案概述
1.1 方案背景
冷鏈運輸是指在運輸全過程中,無論是裝卸搬運、變更運輸方式、 更換包裝設備等環節,都使所運輸貨物始終保持一定溫度的運輸。
冷鏈運輸中的貨物對溫濕度要求都非常高,為此我國政府相繼出臺了相關的食品安全監管法律法規來規范冷鏈供應鏈的管理,要求消費前的各個環節中，始終處于規定的低溫環境下,并使用溫濕度記錄儀監測物流過程。因此，生鮮農產品運輸必須要安裝冷鏈運輸溫濕度監測系統。
1.2 方案概述
我司設計的GPRS冷鏈運輸溫濕度監測系統是由GPRS車載多探頭溫濕度記錄儀、環境監控云平臺組成,在此監測系統中GPRS車載多探頭溫濕度記錄儀起到數據采集存儲,數據上傳的功能。

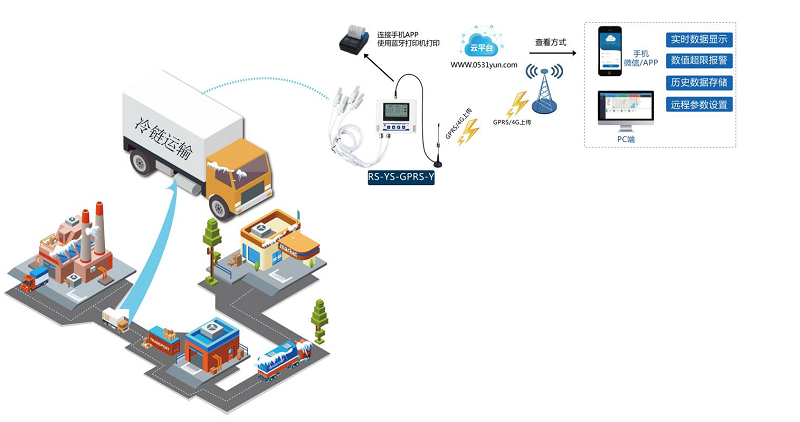

1.3 多探頭型冷鏈全程監測系統拓?fù)鋱D
二、 方案簡介

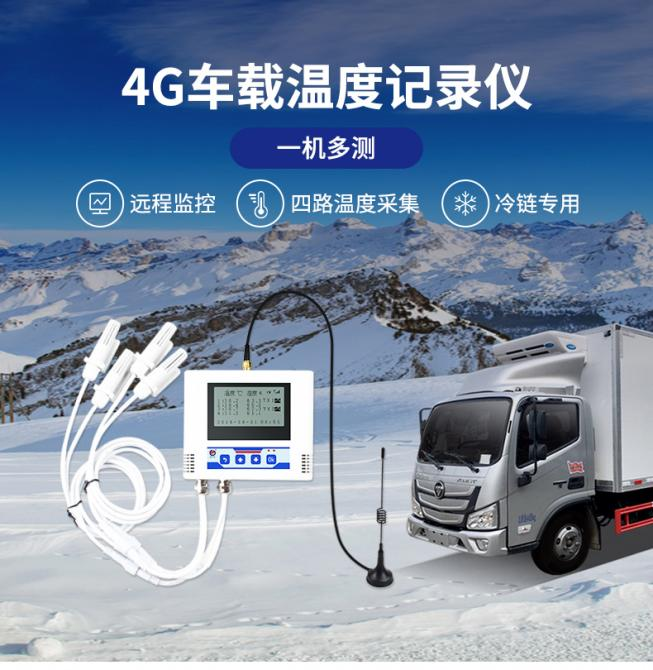

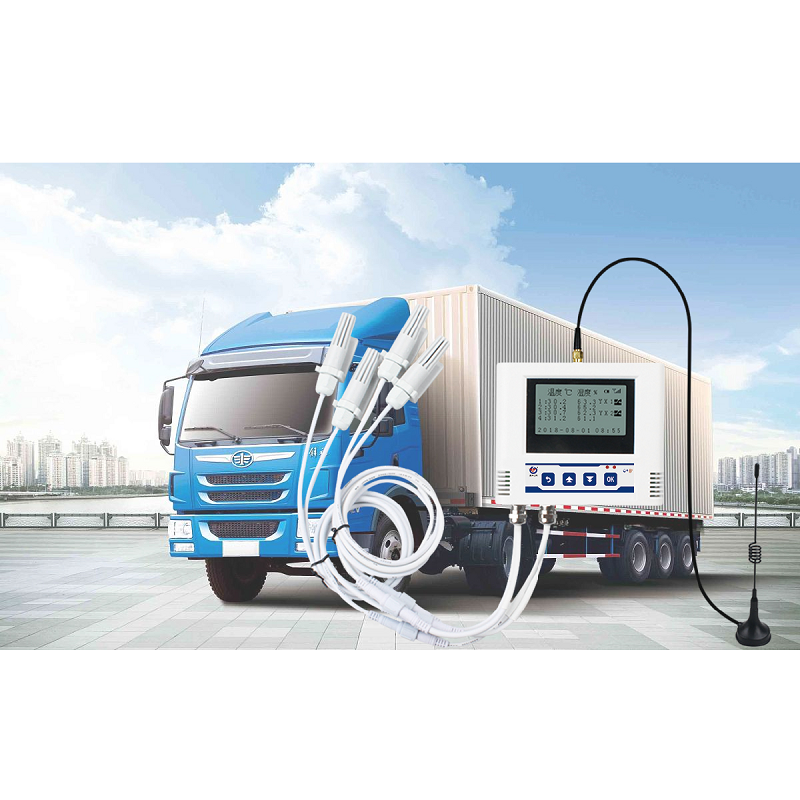

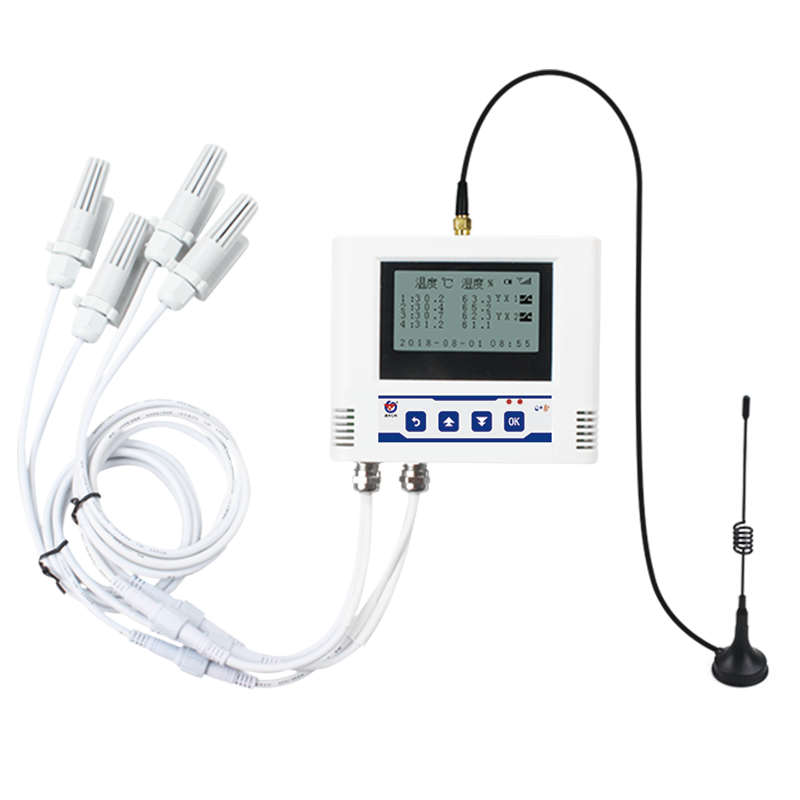

2.1 4G車載多探頭溫濕度記錄儀
采用中文液晶顯示，具有溫濕度上下限報警，限值自由設置，溫度、濕度憑碼校準，4G數據傳輸?shù)裙δ?，?nèi)部集成報警功能模塊（蜂鳴器），可實現超高、低溫、高、低濕時報警。
2.1.1 功能特點
● 瑞士原裝溫濕度測量單元，探頭線最長可達 30 米
● 采用 GRPS 傳輸方式，無需現場布線，無距離限制
● 可實現斷電告警、來電告警
● 內置存儲，通信恢復后，自動續傳已存數據

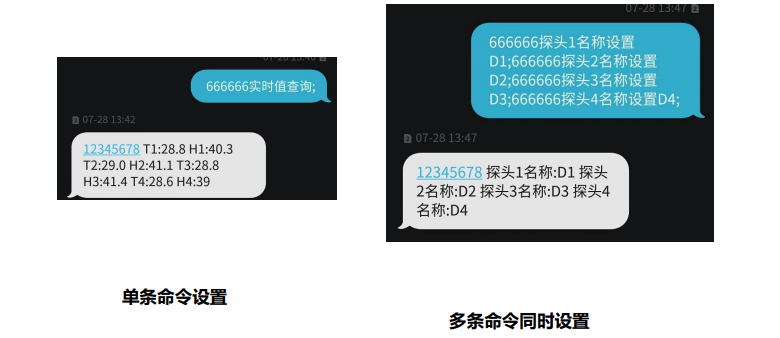

● 設備參數全部通過短信配置與查詢，簡單方便
● 溫濕度采集頻率 2S/次，數據上傳頻率 5S~10000 S/次可設
● 內置報警功能，可進行報警的上下限值及回差值設置
● 具有 2 路開關量信號輸入（選配），可接入 2 路門磁等開關量信號
● 內置一路蜂鳴器，外延一路聲光報警器（選配），可實現超限聲光報警
● 可實現超限短信告警、振鈴語音告警
● 可接免費的 RS-RJ-K 軟件平臺、環境監控云平臺或物聯云平臺
● 適應 DC10~30V 寬電壓供電或內置備用電池供電
2.1.2 技術參數
|
供電 |
10~30VDC |
|
功耗 |
0.5W(平均功耗) |
|
通信接口 |
GPRS/GSM，中國移動或中國聯通的手機網絡 |
|
4G（選配），中國移動或中國聯通或中國電信的手機網絡 |
|
數據上傳 |
GPRS 進行數據上傳，數據上傳間隔 5S-10000S 可設 |
|
參數設置 |
短信參數設置，支持中英文混合短信 |
|
報警功能 |
溫濕度越限短信報警、振鈴語音報警、市電斷電來電短短信報 警、振鈴語音報警；就地聲光報警；開關量報警 |
|
內部存儲 |
記錄周期 1 分-24 小時可設置，記錄容量：65000 組 |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH 非結露 |
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
濕度 |
濕度 ≤8s(1m/s 風速) |
|
溫度 |
≤25s(1m/s 風速) |
|
探頭個數 |
2~4 路（默認 4 路） |
|
開關量輸入信號 |
1~2 路（默認 2 路） |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1s |
|
備用電池工作時間 |
≥48h |
2.1.3 產品選型
|
RS- |
|
公司代號 |
|
|
YS- |
|
車載設備 |
|
|
GPRS- |
|
GPRS 方式 |
|
4G- |
|
4G 方式 |
|
|
Y2- |
|
有線車載方式雙探頭 |
|
Y3- |
|
有線車載方式三探頭 |
|
Y4- |
|
有線車載方式四探頭 |
|
|
空 |
|
|
LY |
帶一鍵打印功能 |

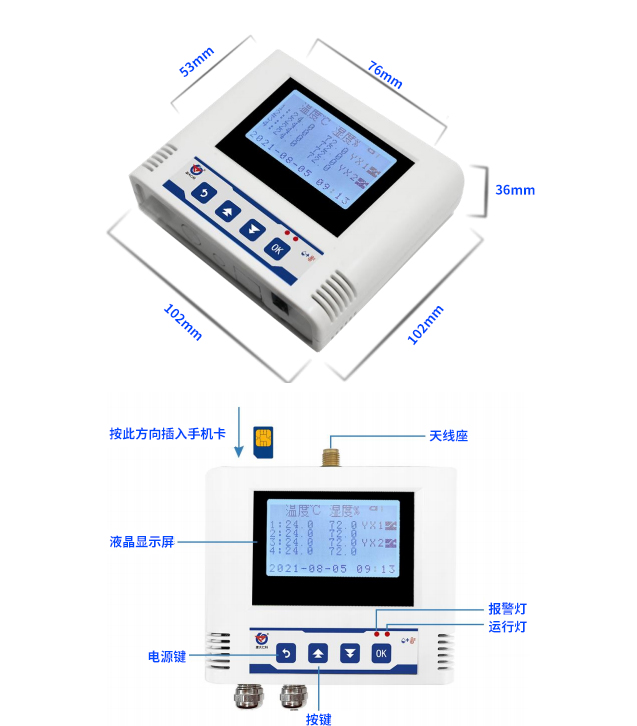

2.1.4 產品尺寸

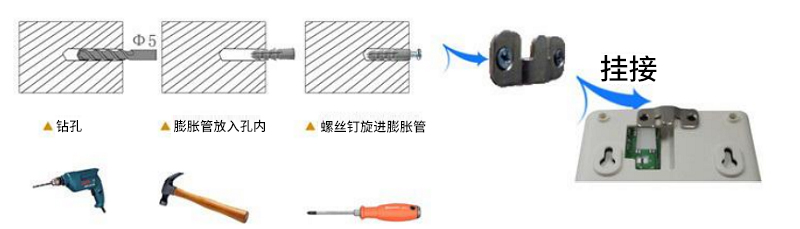

2.1.5 安裝說明
為方便現場施工，我司提供了兩種設備安裝方式：

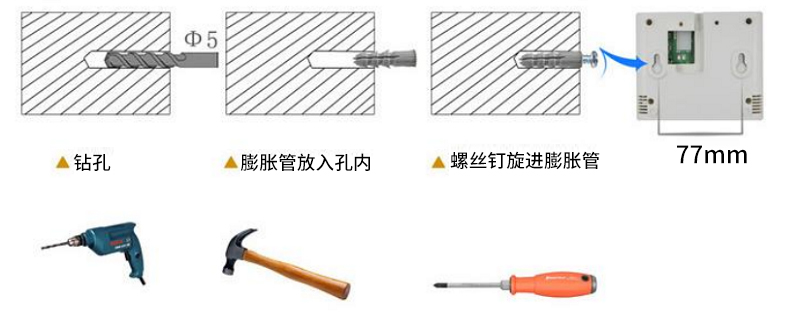

1）葫蘆孔安裝
說明：在墻面固定位置打入自攻絲及膨脹螺絲，壁掛方式掛接到葫蘆孔。
2）壁掛扣安裝
說明：掛鉤一面使用沉頭螺釘安裝到墻壁上，另一面使用螺絲釘安裝到設備上，然后將兩部 分掛到一起即可。
三、綜合環境監控云平臺
3.1 概述

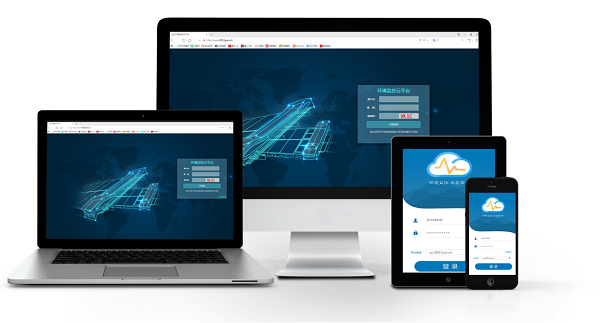

環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o(wú)需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹

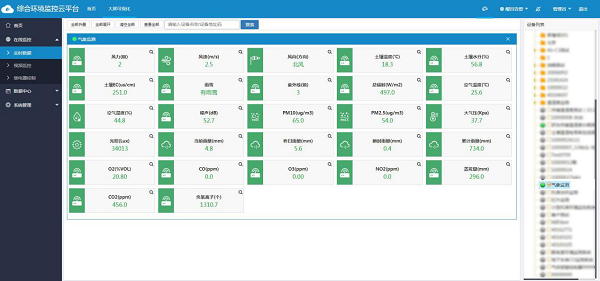

3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

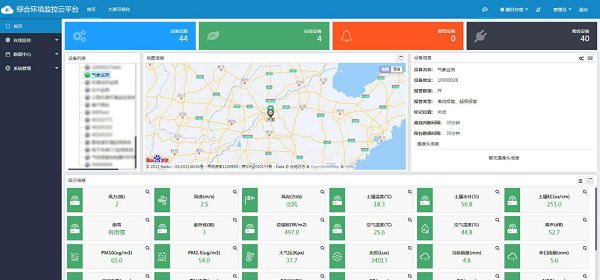

【首頁數據展示】
【列表展示】

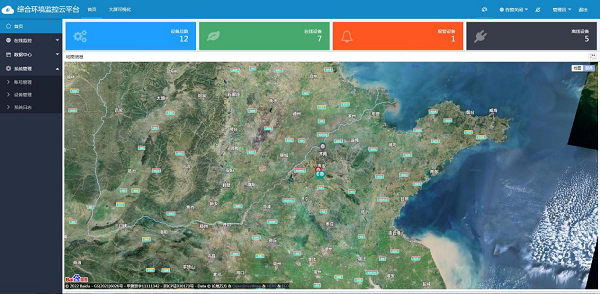

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

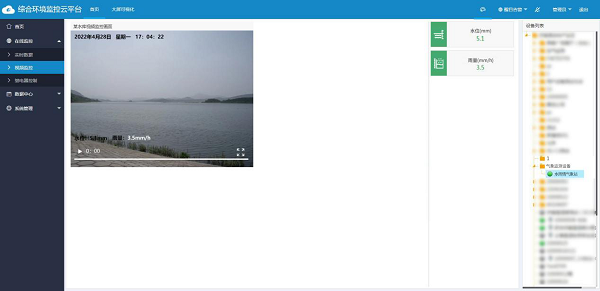

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

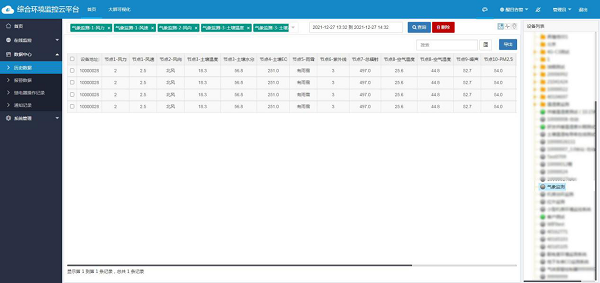

【歷史數據列表查看】

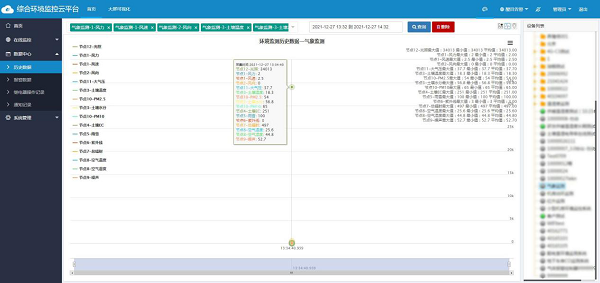

【歷史數據曲線查看】

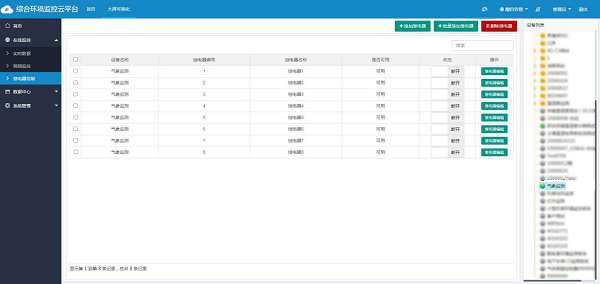

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

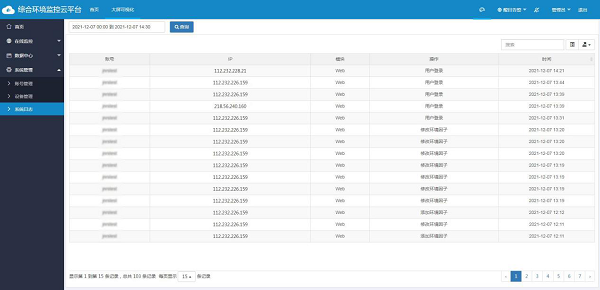

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

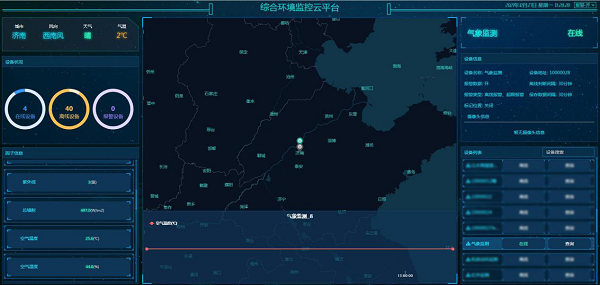

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

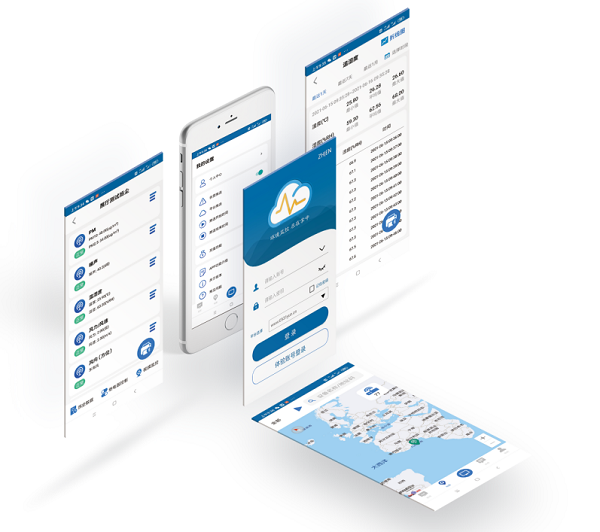

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測。可以通過賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
