第一章 項目概述
1.1 項目背景
隨著時代的發展，更多的人認識到農業環境監測的重要性，有關部門也印發各類通知，以保障農業環境生產需要。2019年，農業農村部印發《關于做好農業生態環境監測工作的通知》，強調做好土壤環境監測、農田氮磷流失監測、農田病蟲害/外來入侵物種的監測。其中，《通知》指出，開展農業生態環境監測，對于準確判斷我國當前農業生態環境形勢，精準實施農業農村污染治理攻堅戰行動計劃，不斷改善農業生態環境質量，保障農產品質量安全具有重要意義。
土壤墑情、氣象環境監測作為生態監測的重要領域，也是我國國民經濟持續、健康和穩定發展的重要基礎和保障,所有作物的生長，都離不開土壤和氣候這兩大條件。優質的土壤墑情氣象環境才能種植出優質的農作物，于是監測土壤墑情氣象環境就成了一項很重要的工作。在過去，需要工作人員親力親為到田間地頭采集樣本進行監測，而隨著農業現代化的發展，土壤墑情氣象環境監測也變得科技化，帶有高科技傳感器的智能土壤墑情氣象監測系統被越來越多的應用到農業種植上，工作人員通過互聯網后臺就能實時獲取信息，不僅為其工作提供了極大便利，還能在節省人力物力的同時及時發現潛在的問題，減少損失。
1.2 建設目標
土壤墑情氣象監測系統的總目標是打造智慧型農業土壤墑情氣象監測體系，通過各種土壤、氣象監測設備，實時監測農業土壤、氣象環境變化情況，并通過4G網絡上傳至云平臺，以便管理人員及時知悉相關狀況作出相應處理。
具體目標包括：
在監測區域適宜位置安裝各種土壤、氣象監測傳感器設備，實時監測該區域內土壤、氣象狀況；
農業氣象監控主機實時顯示傳感器所監測到的土壤、氣象信息，并通過4G網絡上傳至環境監控云平臺；
云平臺對收集到的信息進行智能化分析處理，并具有備份功能，方便管理人員隨時查看相關數據。
1.3 設計原則
在研發設計土壤墑情氣象監測系統的時候，我們總結前人開發的經驗，結合最新自控和軟硬件技術，以智慧農業為目標，建設以信息化為基礎，無縫隙、精準化、智慧型的現代農業土壤墑情氣象監測預警體系。具體目標如下：
■ 系統的標準化
系統建設應堅持標準化，遵循國家和行業相關業務、管理和技術規范標準。
■ 技術的先進性
系統應采用成熟、先進的技術，建設符合信息技術最新發展潮流的基礎架構，確保系統技術的先進性和前瞻性，保證投資的有效性和延續性。
■ 軟件的適用性
系統的建設應切實滿足用戶的實際業務需求，具有較高的適用性。
■ 軟件的實用性
系統建設應充分考慮使用人員的能力和素質、專業結構、部門業務需求情況，做到易學易用、操作簡單、尊重使用人員工作習慣；并具有一定的數據自動校驗功能。
■ 系統的穩定性
系統的建設規劃要充分考慮系統投入運行后即作為生產系統，保證7×24小時服務：一是要求應用系統首先是成熟可靠的；二是要求具有備份功能和措施；三是要求具有高的容錯及故障恢復能力，在出現意外時能夠隔離故障區，保護重要數據，通知管理人員做人工干預，避免災難性后果發生。
■ 系統可維護性
系統應能通過集中控制臺方便地配置、監視、控制、診斷整個系統，并且能夠監視和控制用戶情況、提高效率、消除隱患。運行環境根據需要發生變化時，包括新的硬件和軟件（含系統軟件和數據庫）投入使用后，應保證該系統的正常運行。
■ 系統可擴展性
系統的建設必須考慮到與已有系統、其它單位系統以及將來待開發系統之間的互聯，因此在滿足目前需求的前提下，設計時還要分析并預測未來的發展。應保證設計的應用系統具有良好的二次開發功能，以利于今后的擴展。對于未來的發展，要立足在現有的基礎上升級改造，保護現有投資。
■ 系統可管理性
系統的部署、使用及管理以簡便、易于操作、方便實用為準則，采用基于Web方式管理系統，降低系統管理、維護成本，提高系統的可管理性。
■ 系統的安全性
系統建設應充分考慮用戶、應用、網絡方面的安全性要求，防止來自外部非法的訪問。應具有用戶的身份認證和權限管理，對應不同的應用層次。既能保證不同用戶高效、快速地訪問控制授權范圍內的系統資源，也能有效地阻止用戶之間的非法侵入、非授權訪問。對關鍵的設備和系統還有完善的安全性保護方案。
1.4 設計依據
《數字農業農村發展規劃（2019-2025年）》
《地面氣象觀測規范標準》
國務院《關于積極推進“互聯網＋”行動的指導意見》
農業部《關于推進農業農村大數據發展的實施意見》
《國家農業科技園區發展規劃(2018-2025年)》
《綜合氣象觀測系統發展指導意見》
《綜合氣象觀測系統發展規劃（2010-2015）》
第二章 項目介紹
2.1 土壤墑情氣象監測系統介紹
山東仁科土壤墑情氣象監測系統將物聯網數據采集技術、無線通訊技術、大數據管理與分析與農業生產相結合，致力于實現能耗的降低，科學的種植，系統化、規?；木?xì)管理。通過實時掌握植物的生長環境信息，建立種植過程中的大數據庫。通過實時采集農業生產過程中的土壤墑情環境、氣象變化等基礎數據，達到針對不同農作物、不同生長周期內所需各種良好條件制定科學有效措施的目的。從而保證在最小資源使用的情況下，對作物所需水分及環境進行科學的自動化反饋；在最大限度內提高作物產量，改善農產品的品質，節約不必要的人力，杜絕安全隱患。

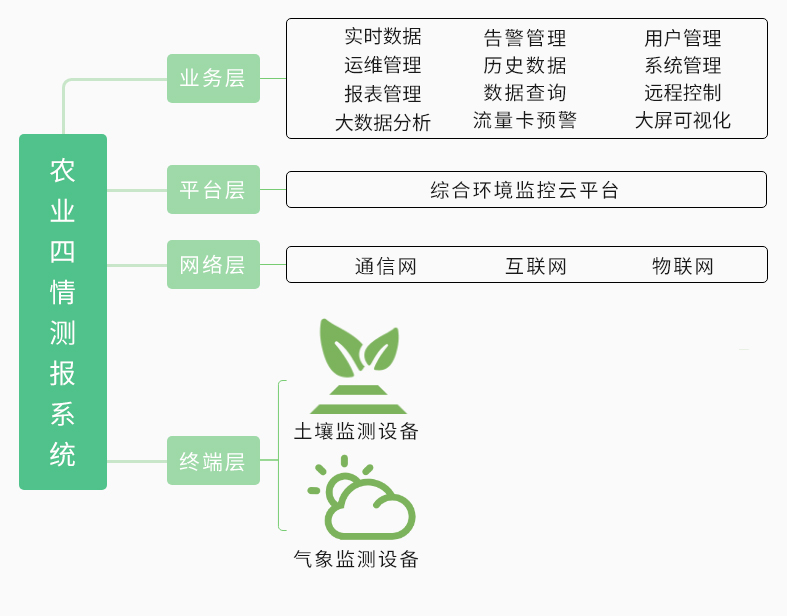

系統框架：
2.2 土壤墑情氣象監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 質量把控，多次榮獲行業獎項
山東仁科測控技術有限公司自研自產的農業四情監測系統曾在由山東省工業和信息化廳主辦的2021年度“山東省企業優秀創新成果”中獲得 “優秀創新成果一等獎”；其研發的“智慧農業一體化監控系統”，被評為“2022年山東省企業創新品牌優秀成果”，同時獲得“山東省機械工業科學技術獎”等獎項。本方案中所使用監測系統均通過“國家農機具質量監督檢驗中心”檢驗，力求嚴格把控質量。證書及檢驗報告如下：
【證書展示】

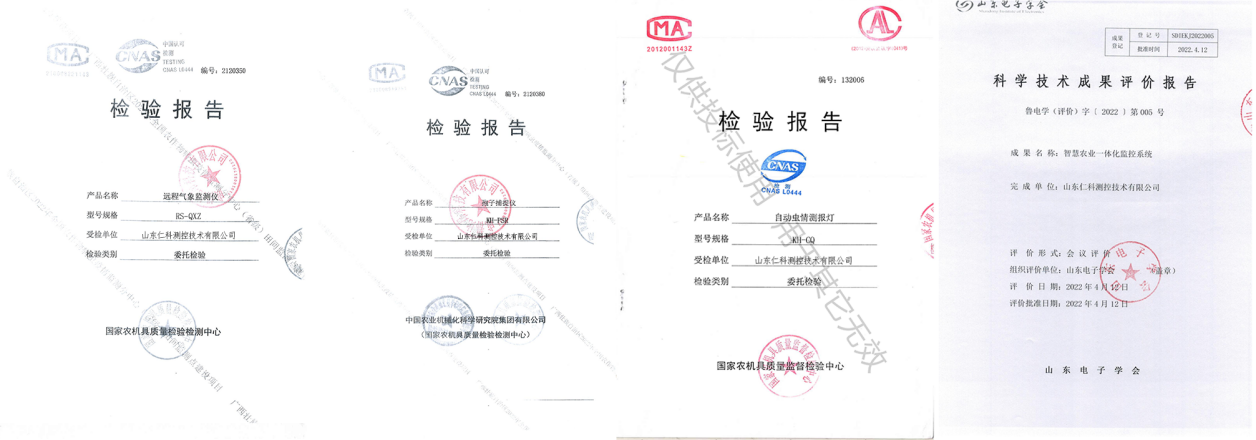

【檢驗報告】
■ 專業傳感器，精準監測
土壤墑情氣象監測系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 一統多能，靈活度高
土壤墑情氣象監測系統集土壤墑情監測、氣象監測多種農業環境監測要素于一體，全面解決農業生產中所存在的問題，并具有靈活開放性，可以根據不同用戶的農業生產需求，可以接入多種傳感器及控制設備，支持多種傳輸方式。

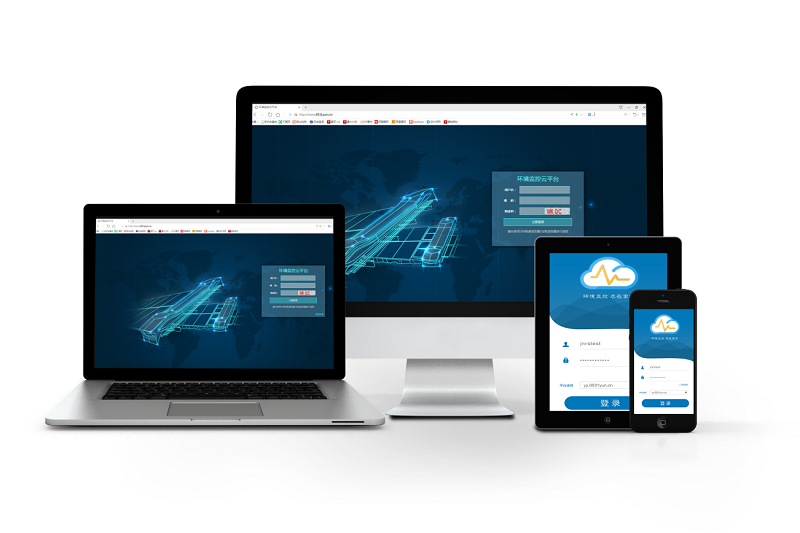

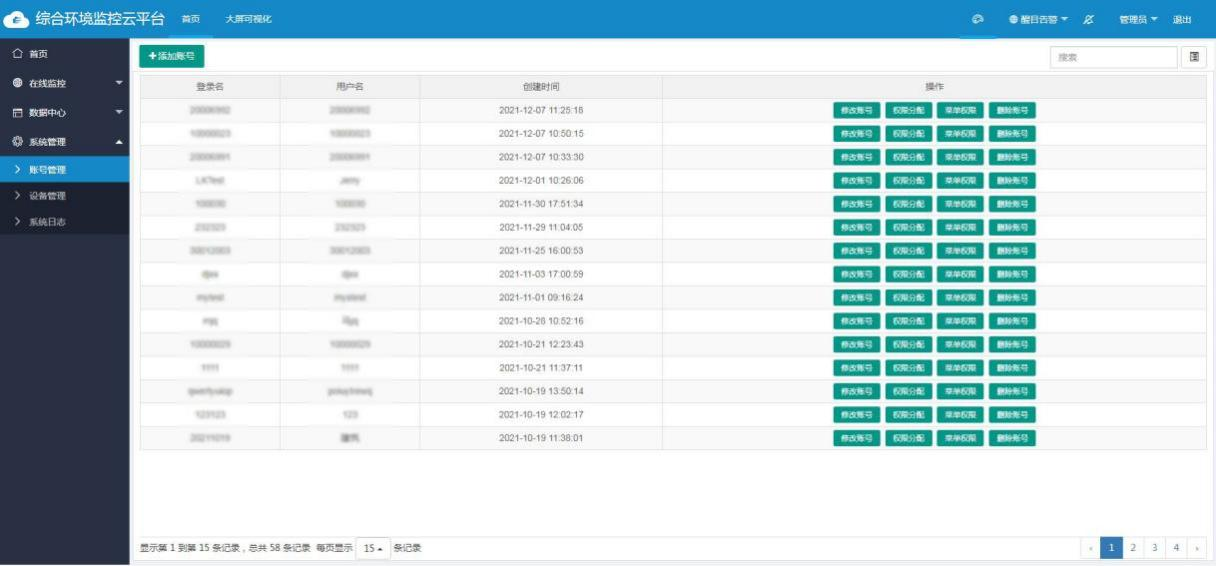

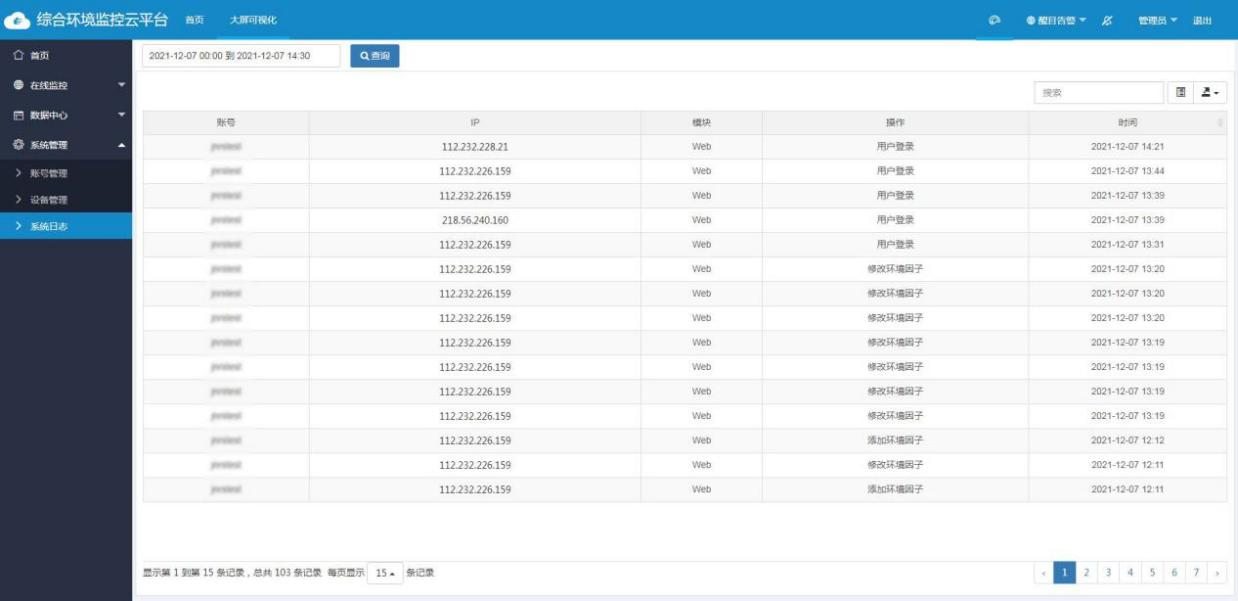

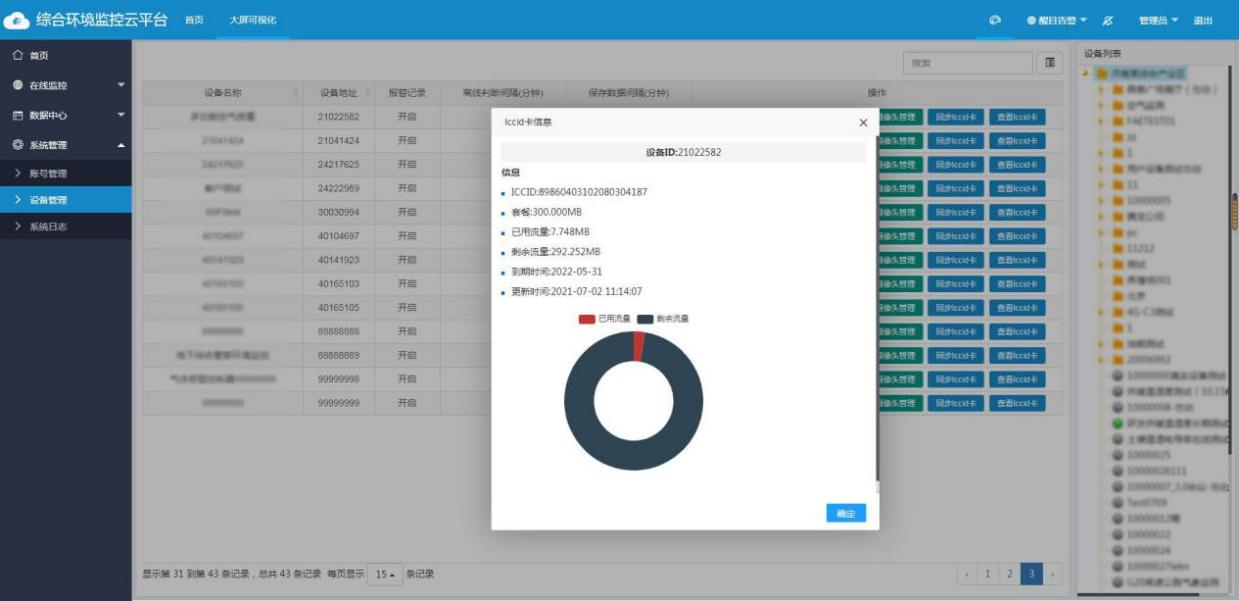

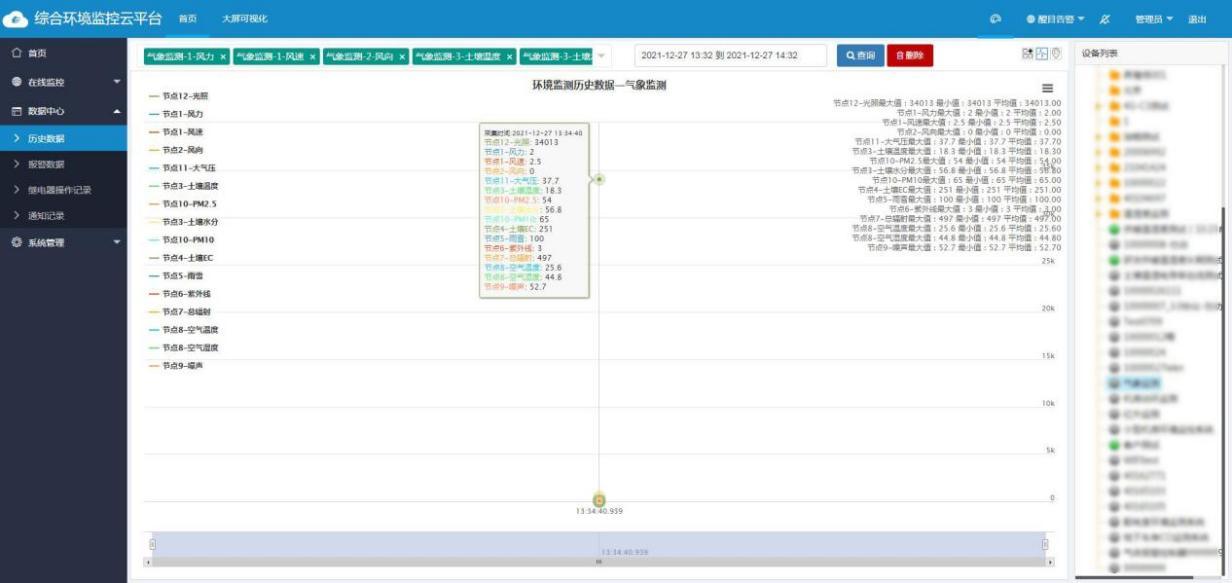

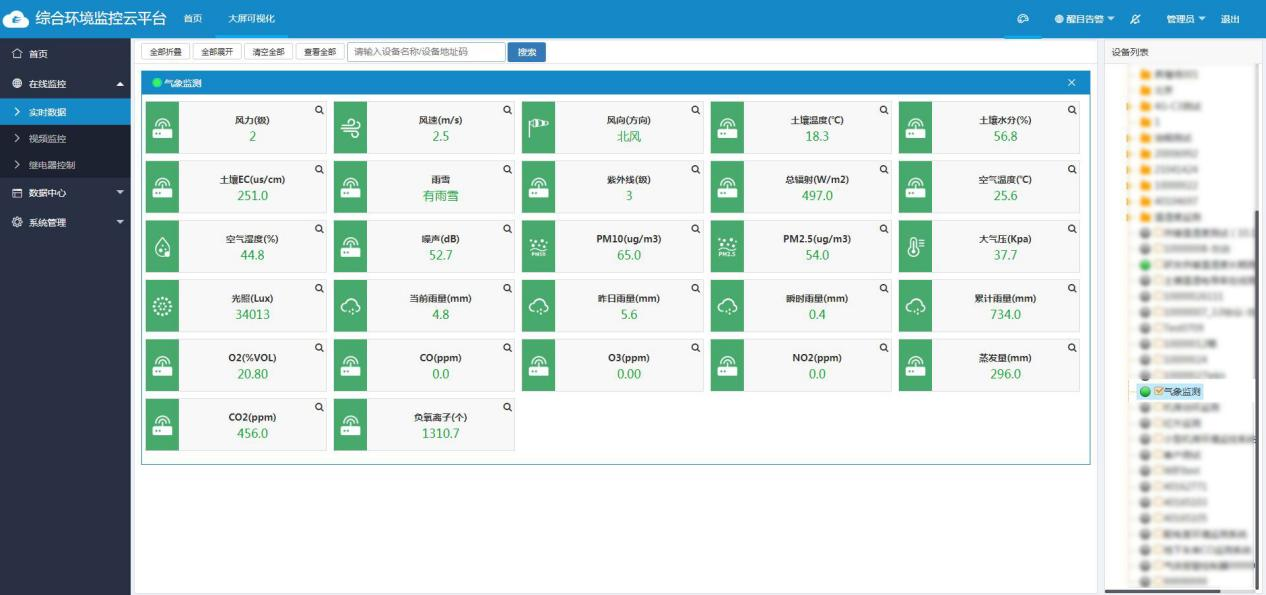

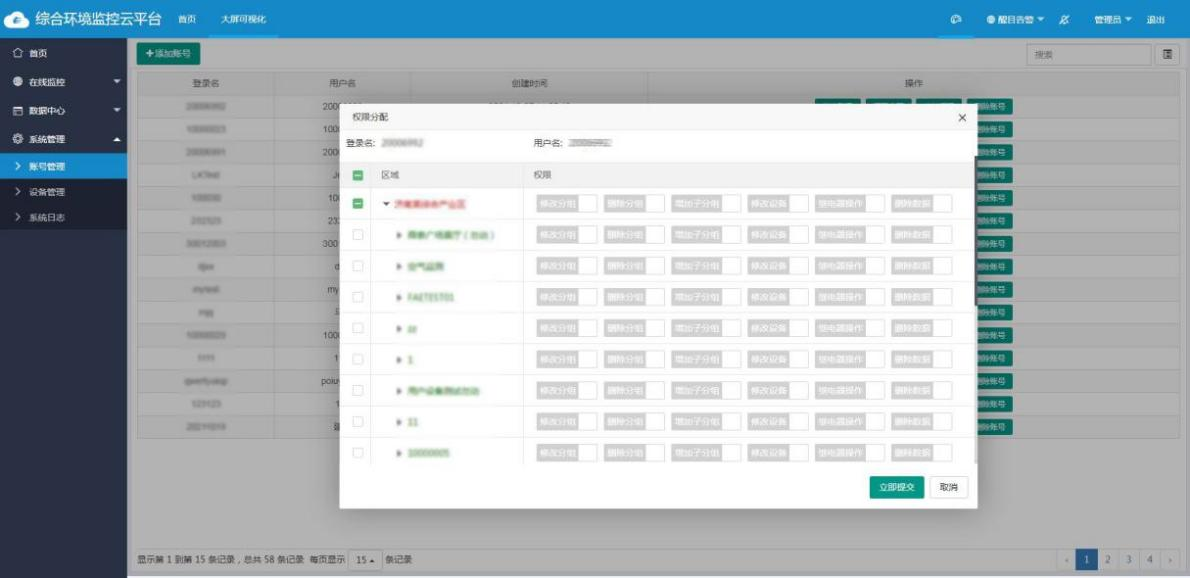

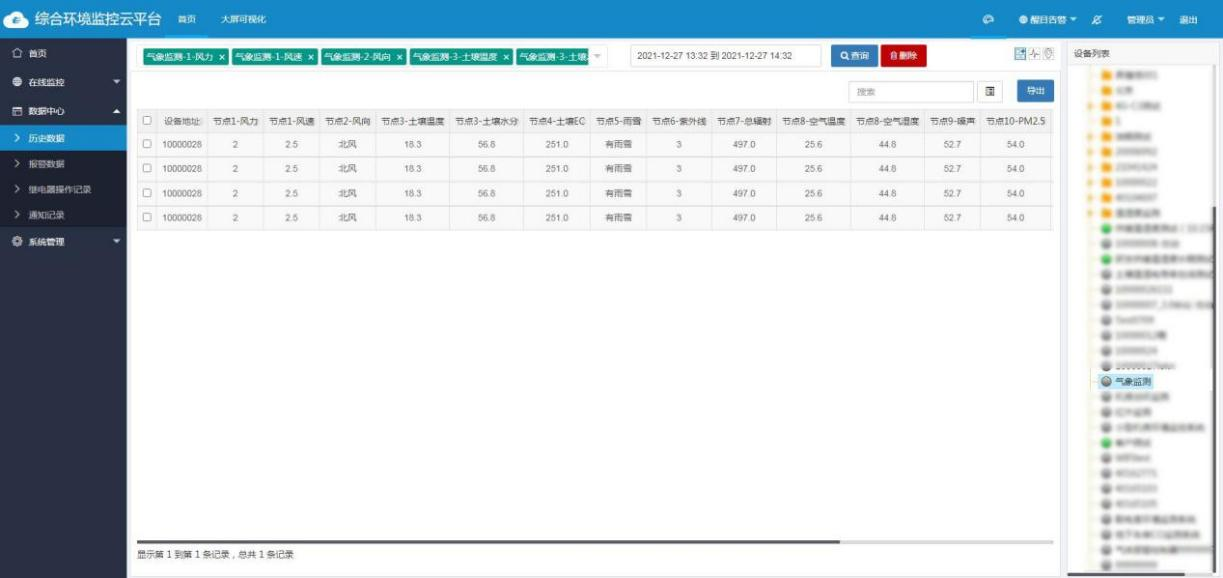

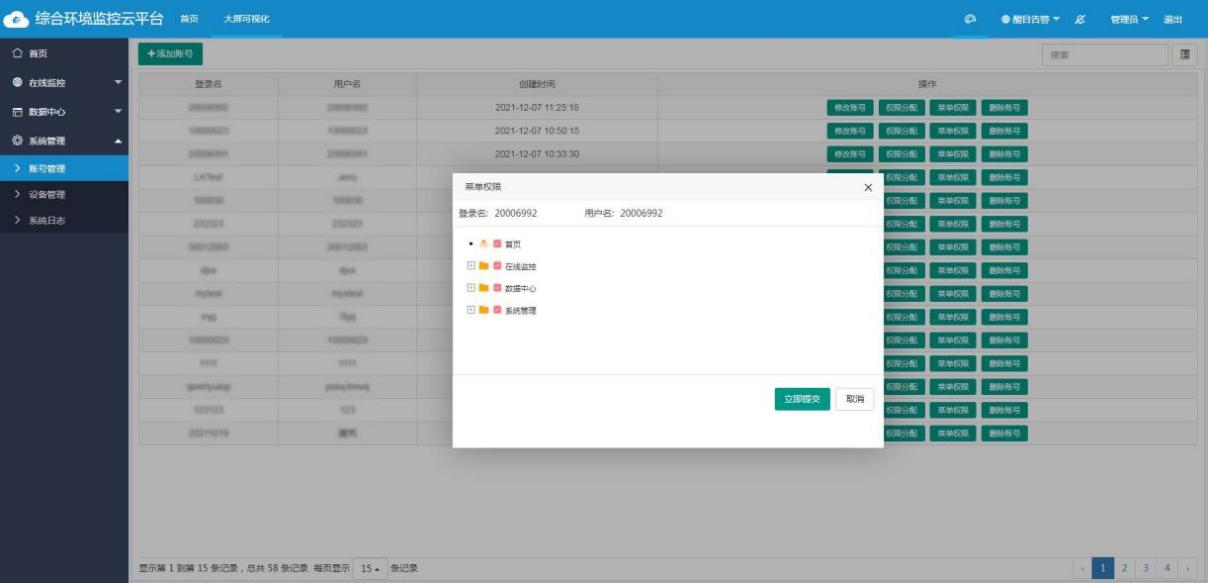

■ 提供免費云平臺，功能強大

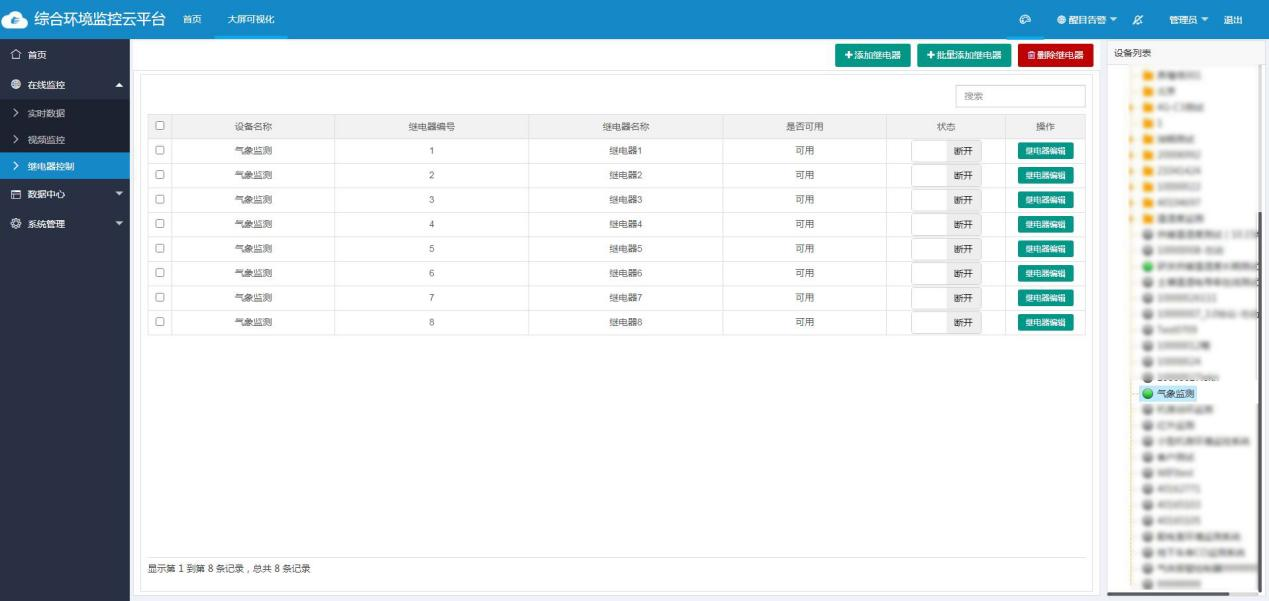

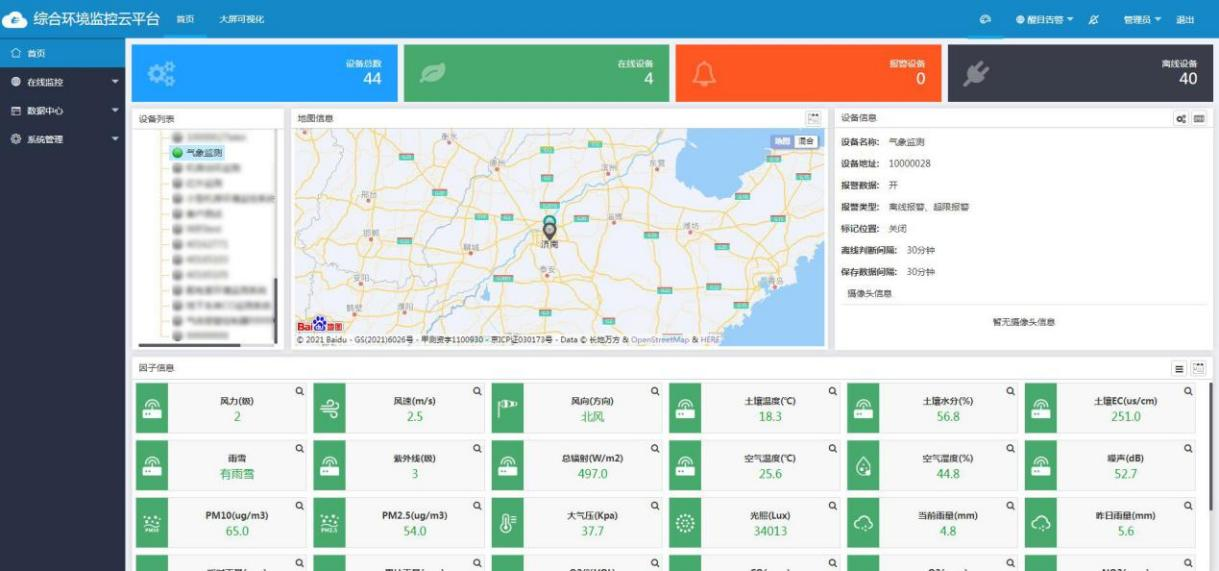

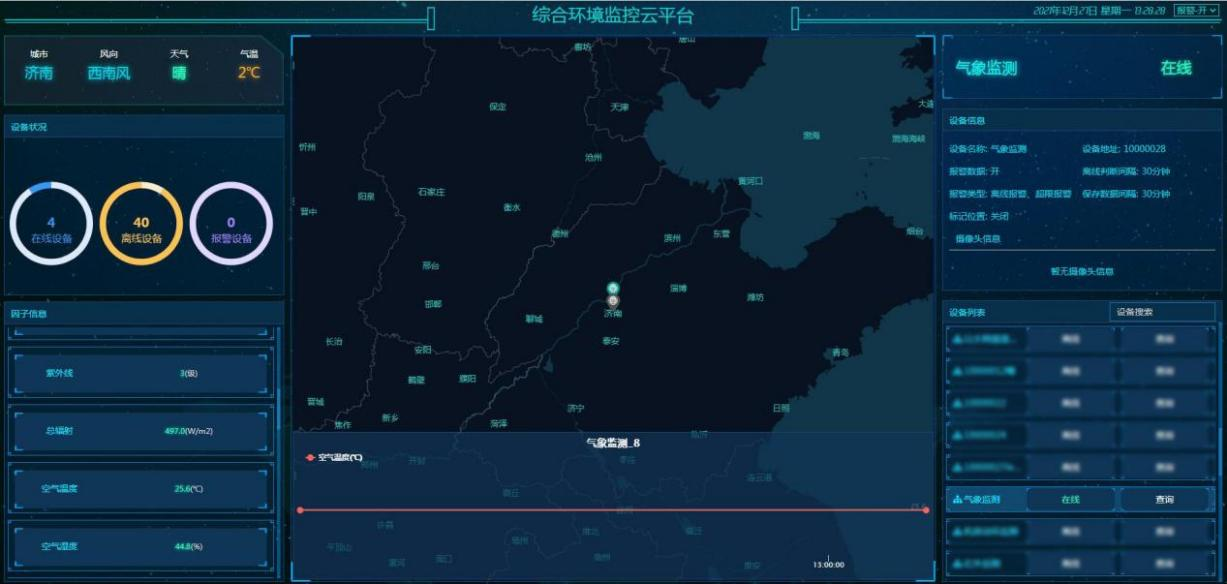

平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。平臺自動采集農業各環節設備上傳的監測數據，并通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護
整個系統集軟硬件一體化設計，高度集成，使用壽命長。本系統施工部署非常簡便，細節考慮周到，擴容方便。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化農業各個環節監測站點統一監管需要。
■ 基于標準的IP網絡，組網方便
組網方式基于標準的IP網絡，組網方便，只要能上網的地方就可以實現農業生產中各個環節的集中監控，基于TCP/IP網絡通信協議，對監控節點分布廣、數量大的多站點集中智能監控提供了最有效的監控手段，使用基于IP網絡的監控系統為網絡運營維護的統一管理提供了可能。
■ 多種管理方式

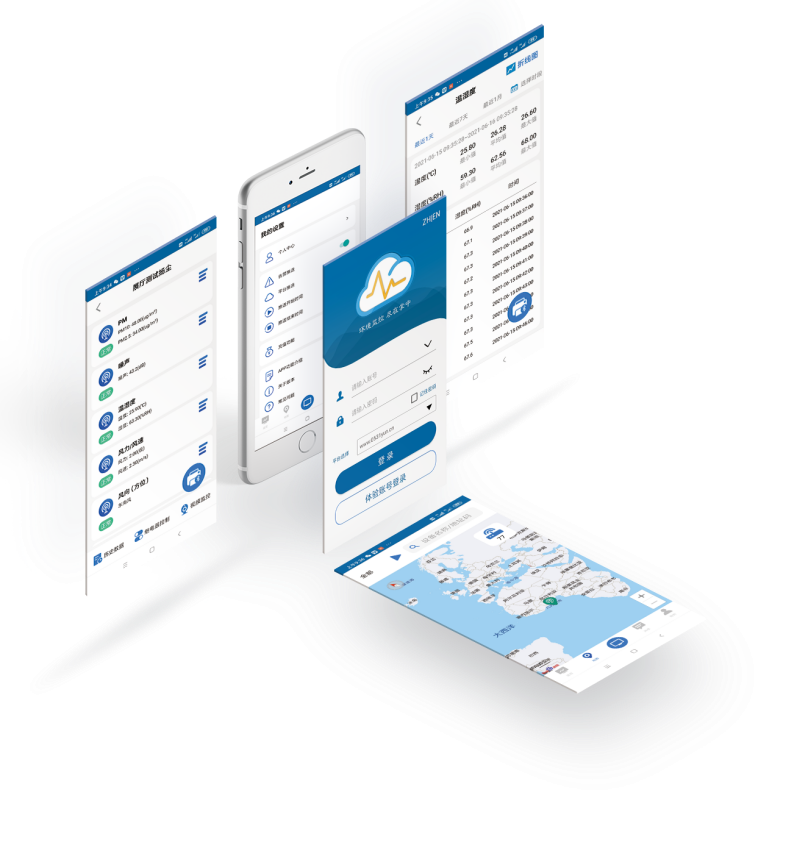

系統支持Web端、移動端多種管控方式。部分設備還配置專屬NFC配置軟件，該軟件采用近場通信NFC技術，由非接觸式射頻識別 （RFID）及互連互通技術整合演變，通過在單一芯片上集成感應式讀卡器、感應式卡片和點對點通信的功能，可以在彼此靠近的情況下進行數據交換。

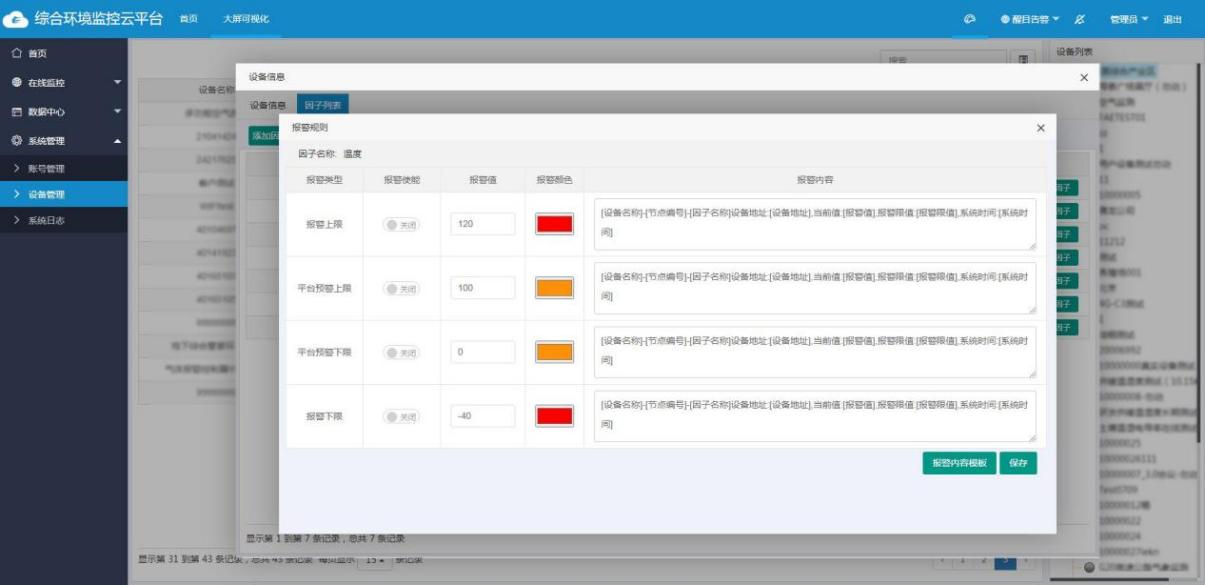

■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。從而保證了系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
土壤墑情氣象監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 切合客戶需求的獨有功能
土壤墑情氣象監測系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。
第三章 項目方案設計
3.1 土壤墑情氣象監測系統方案設計
山東仁科土壤墑情氣象監測系統由土壤墑情監測、氣象監測、以及視頻監控三個子系統組成，通過4G無線信號將數據上傳至綜合環境監控云平臺，管理人員可遠程實時查看各環境參數數據及趨勢，節省人力，并根據數據反饋?zhàn)鞒鱿鄳?yīng)調整，以保證農作物良好的生長態勢。
3.2 土壤墑情氣象監測系統拓?fù)鋱D
3.3 土壤墑情氣象監測系統子系統方案設計
本系統主要由土壤墑情監測系統、農林氣象監測系統以及視頻監控系統三個子系統構成。
3.3.1 土壤墑情監測系統
監測意義：高質量產出離不開健康和肥沃的土壤，做好土壤墑情監測，是防止干旱洪澇的重要手段之一，也是實現智慧農業的關鍵環節和建設現代農業的基礎支撐。山東仁科土壤墑情監測系統通過各專業的土壤傳感器設備對土壤做出及時的監測分析，對于科學種植，高效生產，提高土地產量，更好地實現農業可持續發展具有重要意義。
監測要素：土壤溫度、土壤水分等。
監測內容：各傳感器信號集中采集、測點狀態監測、超限告警、報警記錄、歷史數據查詢、遠程控制等。

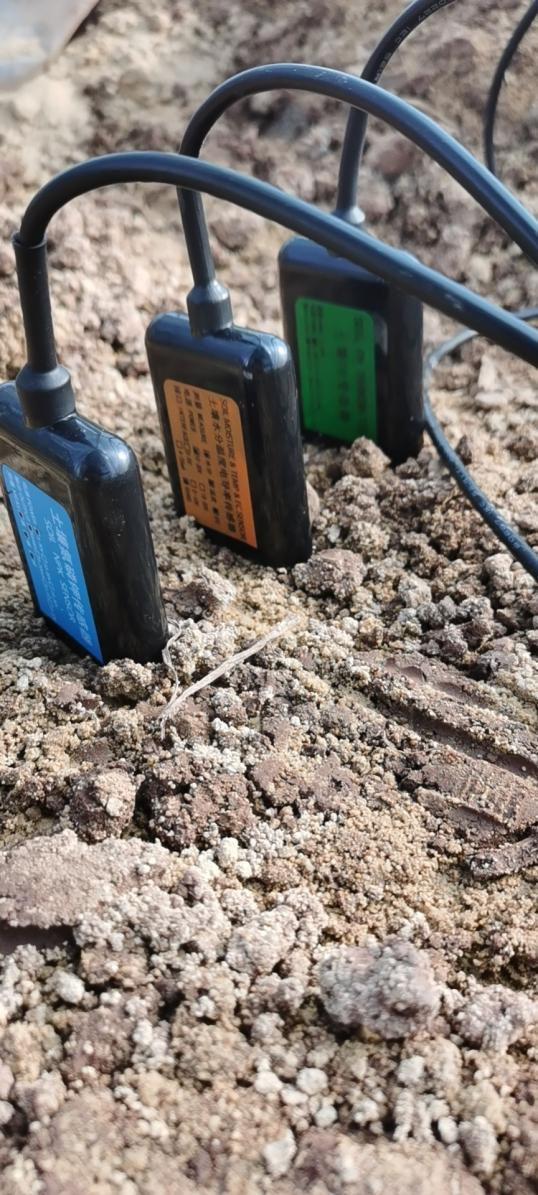

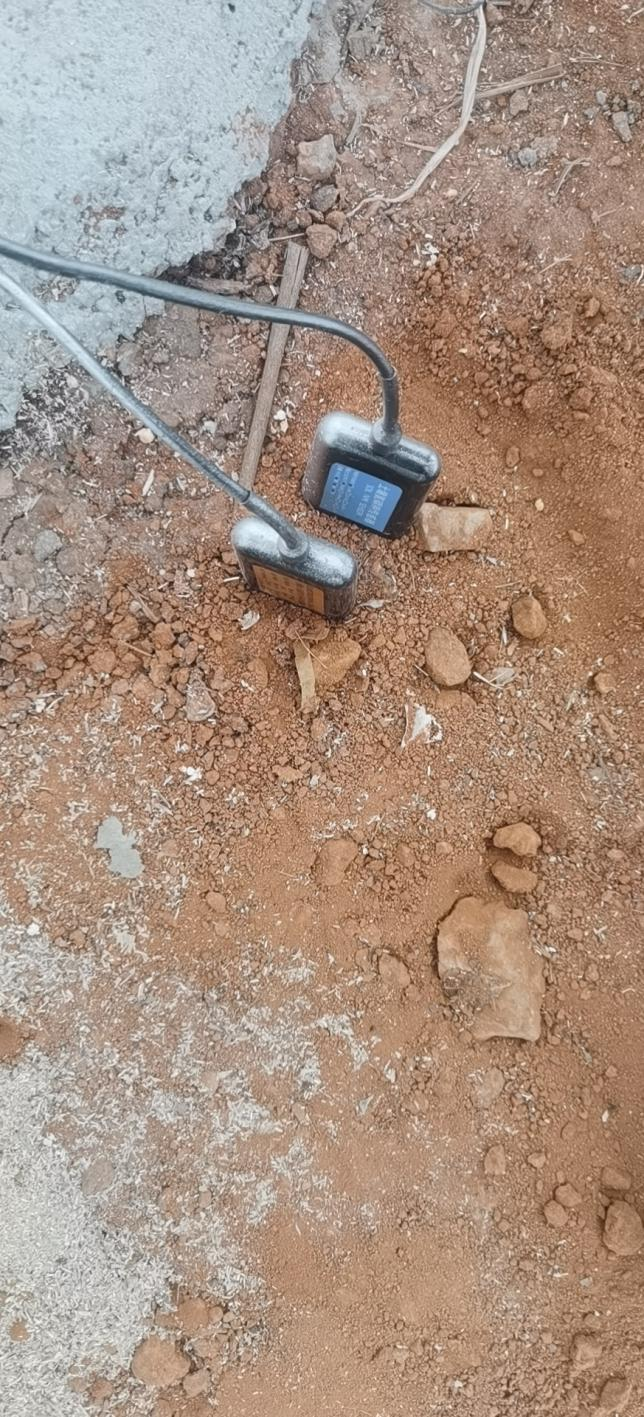

監測效果：山東仁科土壤墑情監測系統利用太陽能電池板進行供電的方式，通過在農業大田安裝的土壤傳感器實時監測土壤的水分、溫度等介電參數，并通過氣象監控主機將數據自動上傳至綜合環境監控云平臺，用戶最終可以通過多終端查看數據。當任一土壤參數超過設置的上下閾值時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。

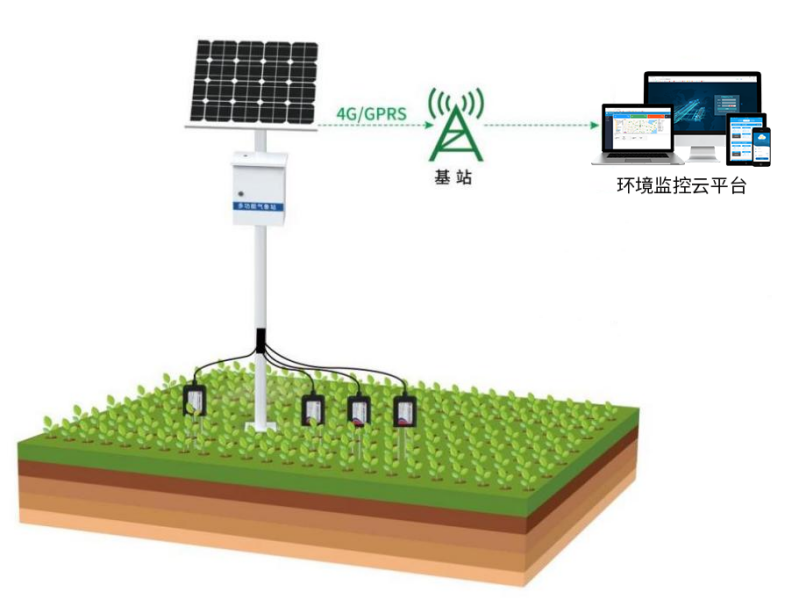

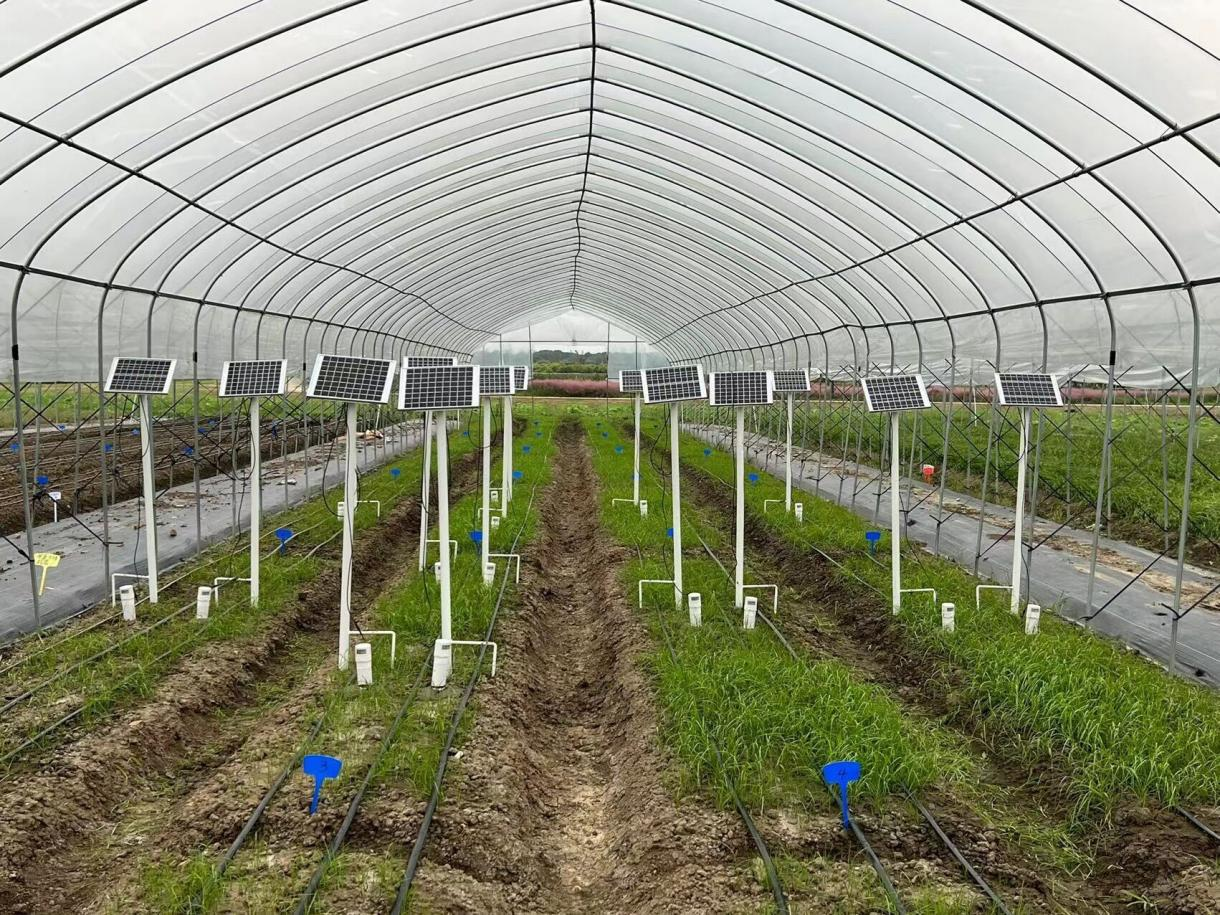

【土壤墑情監測系統示意圖】
|
產品列表 |

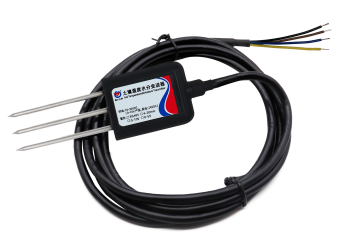

土壤溫度水分變送器
型號：RS-WS-*-TR-1
 |
檢測原理 |
① 土壤水分：采用FDR測量技術，通過測量土壤的介電常數，測量土壤水分的體積百分比。
② 土壤溫度：使用熱敏電阻反應設備實時溫度。 |
|
防護等級 |
IP68，可以將傳感器整個泡在水中。 |
|
整機尺寸 |
45mm*15mm*123mm。 |
|
線纜長度 |
默認2m線纜長度。 |
|
最大功耗 |
0.5W（24V DC 供電） |
|
探針材料 |
防腐特制電極 |
|
密封材料 |
黑色阻燃環氧樹脂 |
|
通信接口 |
RS485 |
|
供電方式 |
DC 4.5-30V |
|
工作環境 |
-40℃~+60℃ |
|
內核芯片耐溫 |
85℃ |
|
測量范圍 |
① 土壤水分：0%RH-100%RH
② 土壤溫度：-40℃~+80℃ |
|
默認精度 |
① 土壤水分：0-50%內±2%，50-100%內±3%（棕壤，60%,25℃）；
② 土壤溫度：±0.5℃（25℃） |
|
分辨率 |
0.1%；0.1℃ |
土壤溫度水分電導率
三合一變送器
型號：RS-ECTH-*-TR-1
|
檢測原理 |
① 土壤水分：采用FDR測量技術，通過測量土壤的介電常數，測量土壤水分的體積百分比。
② 土壤溫度：使用熱敏電阻反應設備實時溫度。
③ 土壤電導率：伏安法測量設備周圍的土壤電阻值。 |
|
設備功能 |
是觀測和研究鹽漬土的發生、演變、改良以及水鹽動態的重要工具 |
|
防護等級 |
IP68，可以將傳感器整個泡在水中。 |
|
整機尺寸 |
45mm*15mm*123mm。 |
|
最大功耗 |
0.7W（24V DC 供電） |
|
探針材料 |
防腐特制電極 |
|
密封材料 |
黑色阻燃環氧樹脂 |
|
通信接口 |
RS485 |
|
供電方式 |
DC 4.5-30V |
|
工作環境 |
-40℃~+60℃ |
|
內核芯片耐溫 |
85℃ |
|
測量范圍 |
① 土壤水分：0%RH-100%RH
② 土壤溫度：-40℃~+80℃
③ 土壤電導率：0-20000us/cm。 |
|
默認精度 |
① 土壤水分：0-50%內±2%，50-100%內±3%（棕壤，60%,25℃）；
② 土壤溫度：±0.5℃（25℃）；
③ 土壤電導率：0-10000us/cm 范圍內為±3%；10000-20000us/cm 范圍內為±5%。 |
|
分辨率 |
0.1%；0.1℃；10us/cm |

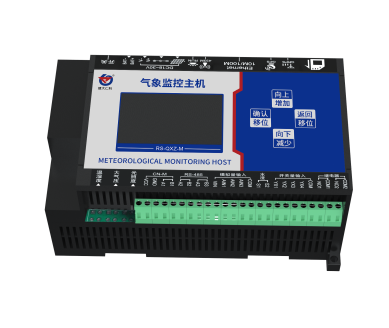

氣象監控主機
型號：RS-QXZ-M-Y
|
數據上傳通信接口 |
RJ45網口、GPRS無線、GSM短信、
ModBus-RTU 從站接口 |
|
數據采集通信接口 |
從RS485接口，能夠采集1-32臺485接口的變送器的數據；
最長通信距離≥1500米 |
|
點陣LED屏顯示接口 |
支持最大點陣數1024*256的單色LED顯示屏 |
|
1路直流電壓采集 |
采集量程0-100V，采集精度±0.1V，輸入阻抗≥100K，監控主機可設置轉換系數 |
|
3路4-20mA電流信號采集 |
采集分辨率3000
輸入阻抗≤120歐
監控主機可設置轉換系數 |
|
1路水浸檢測信號 |
標配漏水電極，用戶也可選漏水繩，最長可達30米 |
|
4路開關量信號輸入 |
外接無源干接點，響應時間≤0.2S |
|
2路繼電器輸出 |
繼電器容量：250VAC/30VDC 5A |
|
1路翻斗式雨量計脈沖信號輸入 |
默認脈沖當量：0.2mm
可上傳瞬時雨量（最近一分鐘）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值（默認采用第四路開關量作為雨量計輸入） |
|
數據上傳間隔 |
數據上傳間隔1S~10000S可設 |
|
內置存儲容量 |
內置存儲，最多可存儲52萬條 |
|
外部電源供電 |
供電電壓24V |
3.3.2 農林氣象監測系統
監測意義：在農業中，適宜的氣象條件是農作物生長發育不可或缺的因素。氣象監測主要是監測當?shù)剞r(nóng)林小氣候環境的變化。準確的氣象監測數據有助于管理人員掌握當?shù)貧夂蜃兓?，合理管理農作物，及時調整農作物的種植活動。山東仁科農林氣象監測系統集風速、風向、空氣溫濕度、大氣壓力、光照強度、降水量等多個氣象監測設備于一體，可實現對農田氣象環境的24小時實時監測，為合理配置農業生產、確定耕作制度和栽培方式提供精準的數據支持，提前采取措施預防氣象災害，在人為的干預下趨利避害，達到高產豐收的目的。
監測要素：溫度、濕度、大氣壓力、風速、風向、雨量、二氧化碳、光照等。
監測內容：各傳感器信號集中采集、測點狀態監測、超限告警、報警記錄、歷史數據查詢、遠程控制等。

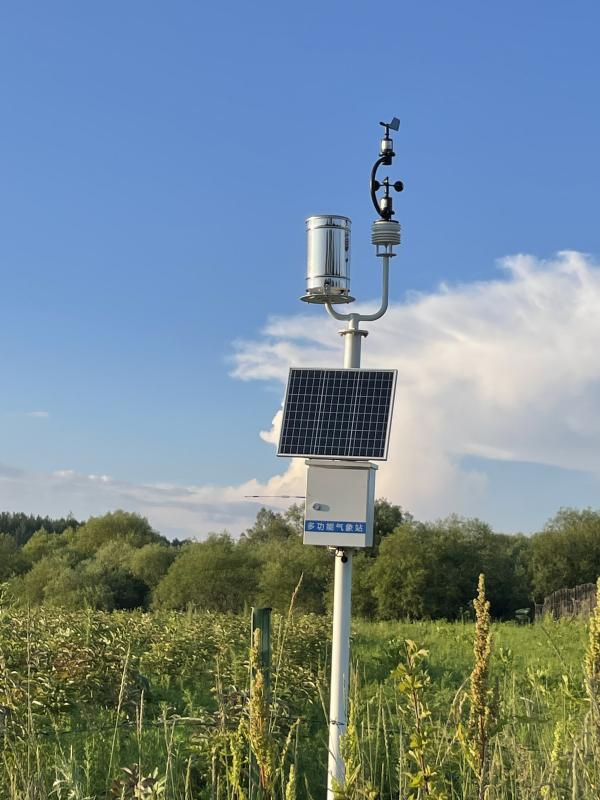

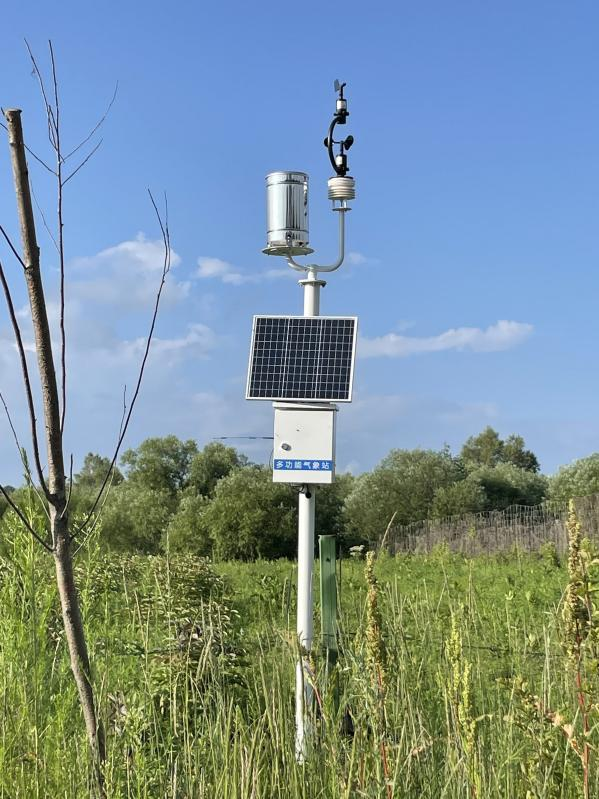

監測效果：山東仁科農林氣象監測系統的核心在于農業氣象站，其具有 1 路ModBus-RTU主站接口，可通過此接口連接我司485 變送器；可監測溫度、濕度、大氣壓力、風速、風向、雨量、二氧化碳、光照等氣象條件；同時該氣象站還可以根據用戶自己的需求搭配任一485變送器（不限于默認的485設備）；還具有2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用；電控箱內可接網絡視頻字符疊加器和4G路由器，可擴接攝像頭設備，同時還可擴接七寸觸摸屏進行現場顯示。該系統可通過4G方式將數據自動上傳至綜合環境監控云平臺，用戶最終可以通過多終端查看數據。當任一氣象參數超過設置的上下閾值時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。

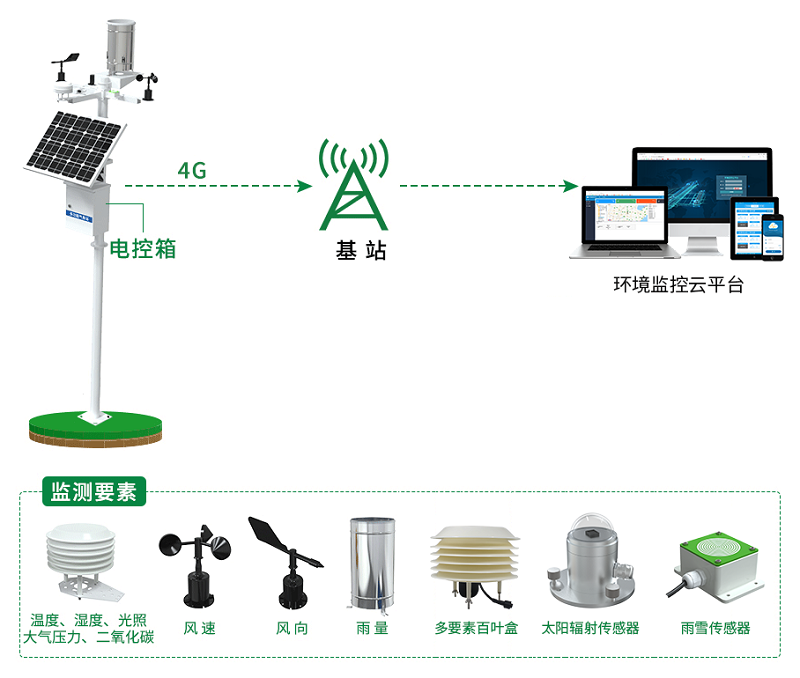

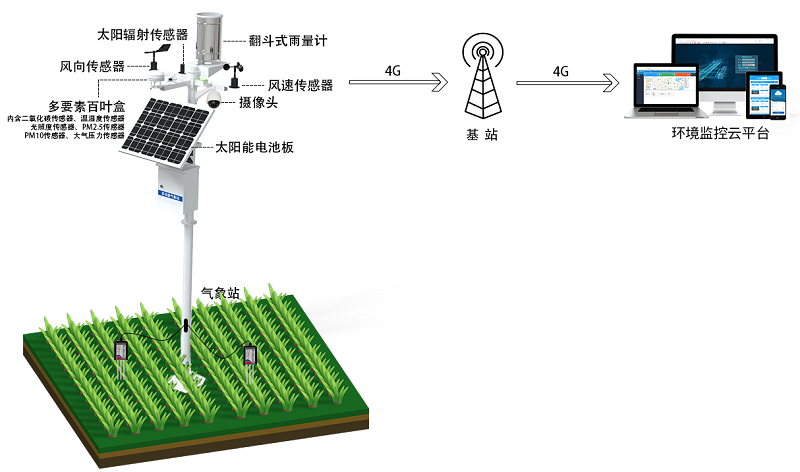

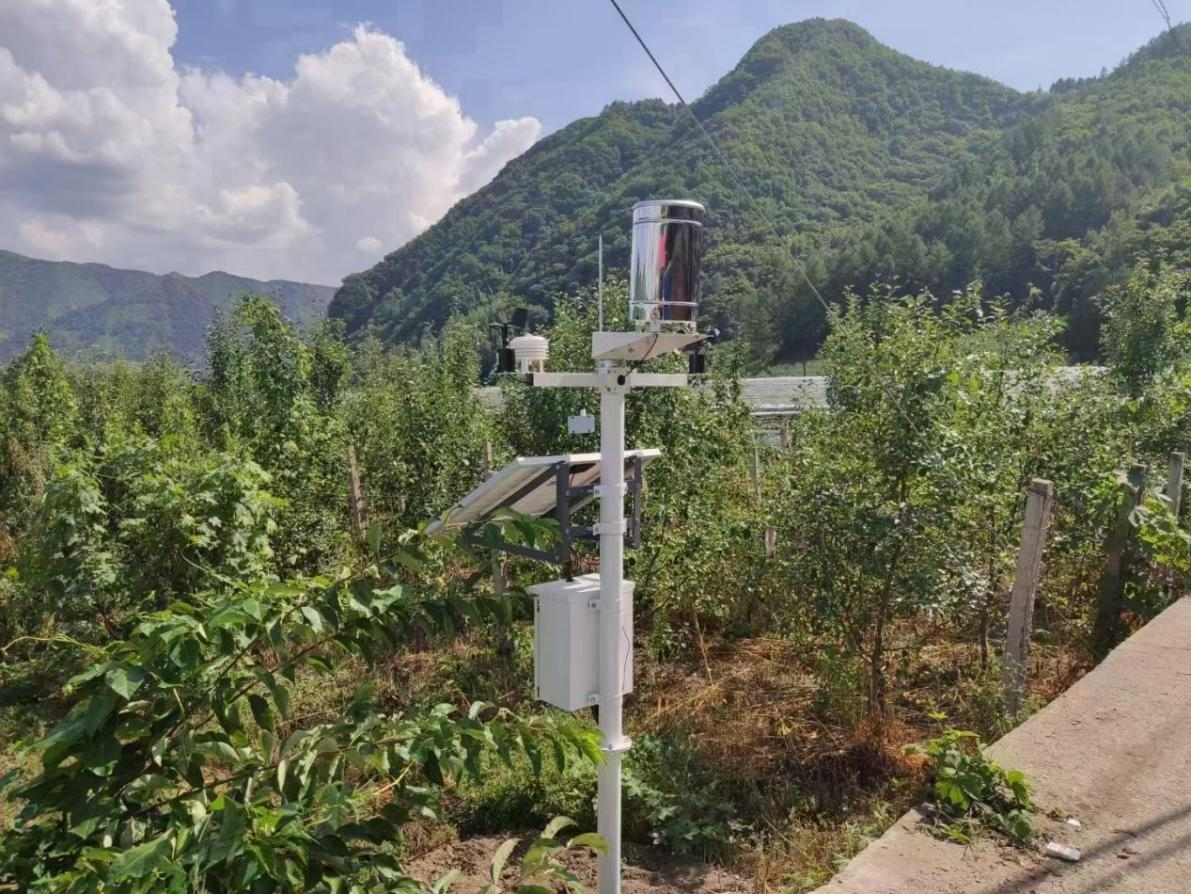

【氣象監測系統示意圖】
|
產品列表 |

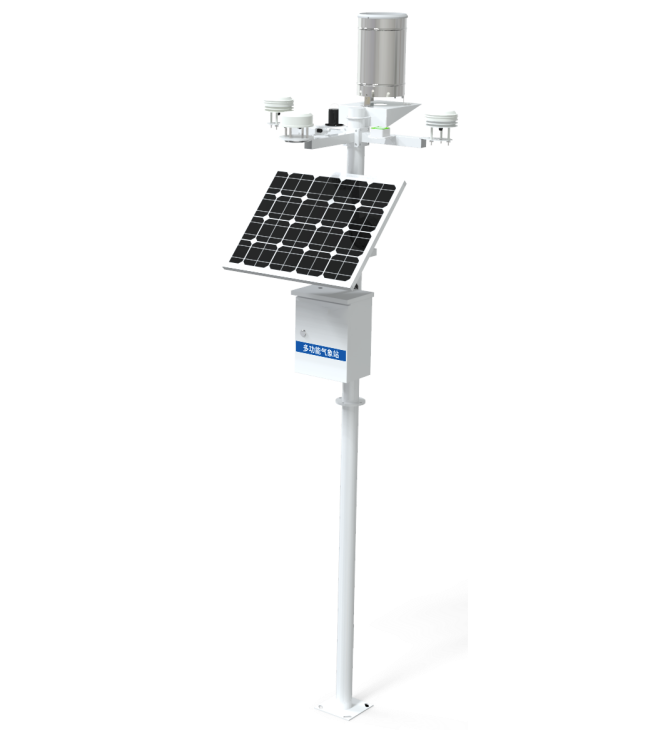

農業氣象站
RS-QXZ*
 |
數據采集通信接口 |
主RS485接口，能夠采集1-32臺485接口的變送器的數據，最長通信距離≥1500米。 |
|
供電 |
① 外部電源供電：220V AC交流電。
② 太陽能供電：配套我司太陽能電池板和蓄電池（太陽能電池板60W，蓄電池續航時間7天左右）。
③ 雙供電：支持220V市電與太陽能板雙供電（優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷）。 |
|
1路直流電壓采集（高級版） |
采集量程0-100V，采集精度±0.1V，輸入阻抗≥100K，監控主機可設置轉換系數。 |
|
3路4-20mA電流信號采集（高級版） |
采集分辨率3000，輸入阻抗≤120歐，監控主機可設置轉換系數。 |
|
1路水浸檢測信號（高級版） |
可進行漏水檢測，標配漏水電極，用戶也可選漏水繩，最長可達30米。 |
|
4路開關量信號輸入（高級版） |
可檢測干接點通斷狀態，外接無源干接點，響應時間≤0.2S。 |
|
2路繼電器輸出（標準版選配） |
繼電器容量：250VAC/30VDC 5A
本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
|
1路翻斗式雨量計脈沖信號輸入 |
默認脈沖當量：0.2mm
可上傳瞬時雨量（最近一分鐘）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值（默認采用第四路開關量作為雨量計輸入）。 |
|
數據上傳間隔 |
2~10000S，默認30s上傳一次。 |
|
內置存儲容量（高級版） |
內置存儲，最多可存儲52萬條 |

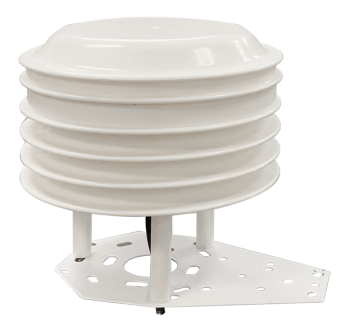

氣象多要素百葉盒
型號：RS-BYH-M
 |
直流供電（默認） |
10-30VDC |
|
最大功耗 |
0.8W |
|
信號輸出 |
采用專用的 485 電路，通信穩定 |
|
濕度測量 |
范圍：0%RH~99%RH
長期穩定性：≤1%/y
響應時間：≤1s
精度：±3%RH(60%RH,25℃) |
|
溫度測量 |
范圍：0℃ ~ 80℃
長期穩定性：≤0.1℃/y
響應時間：≤0.1s
精度：±0.5℃（25℃） |
|
光照強度 |
范圍：0~20萬Lux
長期穩定性：≤5%/y
響應時間：≤0.1s
精度：±7%（25℃） |
|
CO2 |
范圍：0-5000ppm
長期穩定性：≤1%/y
響應時間：≤90S
精度：±(50ppm+ 3%F·S) (25℃) |

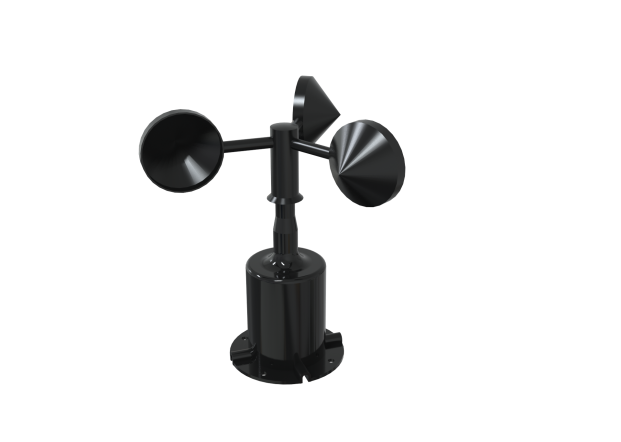

風速傳感器
型號：RS-FS-*
|
直流供電（默認） |
10~30V DC |
|
精度 |
±（0.2+0.03V）m/s V表示風速(60%RH,25℃) |
|
測量范圍 |
0~60m/s |
|
分辨率 |
0.1m/s |
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~80%RH |
|
動態響應時間 |
≤2s |
|
輸出信號 |
RS485(Modbus-RTU協議) |
|
參數設置 |
用提供的配置軟件通過485接口進行配置 |

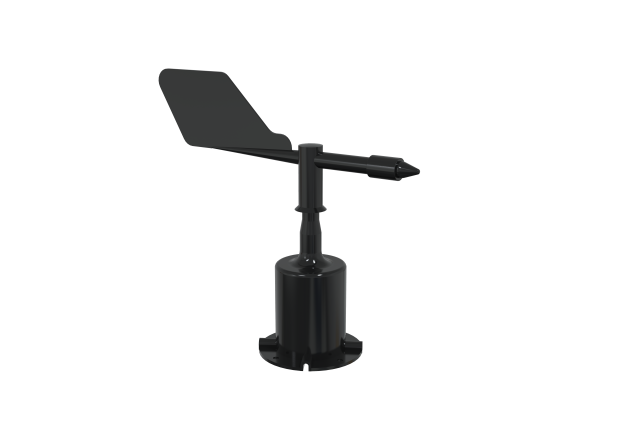

風向傳感器
型號：RS-FX-*
 |
直流供電（默認） |
10~30V DC |
|
最大功耗 |
0.1W |
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
|
通信接口 |
485通訊協議
波特率：2400、4800（默認）、9600
數據位長度：8位
奇偶校驗方式：無
停止位長度：1位
默認ModBus通信地址：1
支持功能碼：03 |
|
參數設置 |
用提供的配置軟件通過485接口進行配置 |
|
測量范圍 |
8個指示方向 |
|
動態響應速度 |
≤0.5s |

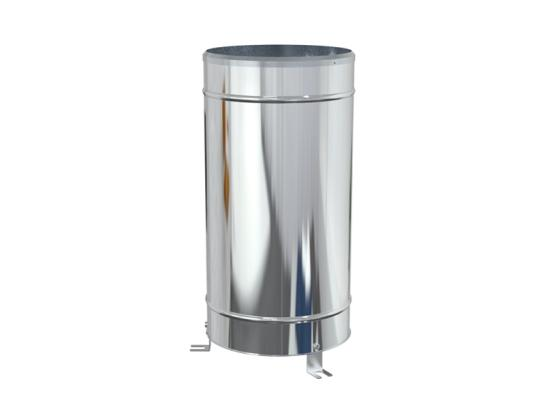

翻斗式雨量計
型號：RS-YL*-*-4-*
 |
雨量計筒直徑 |
Φ200mm |
|
分辨率 |
0.2mm/0.5mm（可選） |
|
刃口銳角 |
40°～45° |
|
工作溫度 |
0～55℃ |
|
工作濕度 |
<95%(40℃) |
|
儲存溫度 |
-40～125°C |
|
儲存濕度 |
＜80%（無凝結） |
|
測量誤差 |
≤±3% |
|
雨強范圍 |
0mm～4mm/min
允許通過最大雨強8mm/min |
|
供電范圍 |
4.5~30V |
|
最大功耗 |
0.24W |
|
承受電壓 |
≤100V |
|
承受電流 |
≤0.5A |

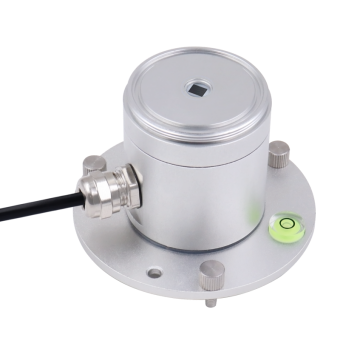

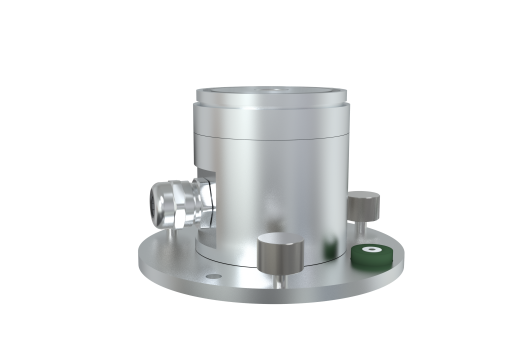

太陽總輻射變送器
型號：RS-RA-*-AL
 |
供電范圍 |
7V~30V DC |
|
功耗 |
485：0.06W
4-20mA/0-5V/0-10V：0.6W |
|
工作濕度 |
0%~100%RH |
|
工作溫度 |
-25℃~60℃ |
|
測量對象 |
太陽光 |
|
測量范圍 |
0~1800W/㎡ |
|
分辨率 |
1W/㎡ |
|
響應時間 |
≤10S |
|
非線性 |
485：＜±2%
4-20mA/0-5V/0-10V：＜±3% |
|
年穩定度 |
485：≤±2%
4-20mA/0-5V/0-10V：＜±3% |
光合有效輻射傳感器
型號：RS-GH-*-AL
|
供電范圍 |
RS485/4~20mA/0-5V：7V~30V DC，
0-10V：DC 24V 供電 |
|
功耗 |
485輸出：0.06W
4~20mA/0~5V/0~10V：0.7W |
|
工作溫度 |
-25℃~60℃ |
|
響應光譜 |
400nm~700nm |
|
測量范圍 |
0~2500μmol/㎡·s |
|
分辨率 |
1μmol/㎡·s |
|
精確度 |
±5%（1000umol/m2s,@550nm,60%RH,25℃） |
|
反應時間 |
0.1s |
|
線性度 |
≤±1% |
|
年穩定度 |
≤±2% |
鋁殼紫外線變送器
型號：RS-UV-*-AL
 |
直流供電（默認） |
10-30VDC
（0~10V 型產品只能 DC 24V 供電） |
|
最大功耗 |
485:0.06W
4~20mA/0~5V/0~10V:0.6 W |
|
典型精度 |
±10% FS（@365nm,60%RH,25℃） |
|
紫外線強度量程 |
0~15 mW/ cm2 |
|
測量波長范圍 |
波長290-390 nm |
|
反應時間 |
紫外線強度：0.2s
紫外線指數：0.2s |
|
輸出信號 |
485(Modbus-RTU協議)
4mA~20mA電流輸出
0~5V、0~10V 電壓輸出 |

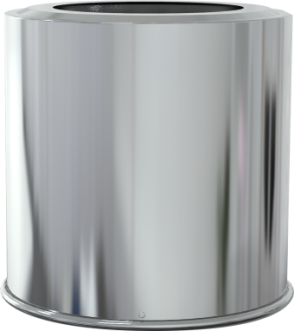

蒸發量變送器
型號：RS-EVA-N01-2
 |
供電電源 |
10-30VDC |
|
功耗 |
0.17W |
|
測量范圍 |
0~200mm |
|
測量精度 |
±1%FS |
|
響應時間 |
＜1s |
|
輸出類型 |
標準Modbus-RTU協議 485信號輸出 |
|
防護等級 |
IP66 |
|
內筒口徑 |
20CM |
|
內筒高度 |
20CM |
|
工作溫度 |
-40～85°C |
|
工作濕度 |
0～100%RH |
|
存儲溫度 |
-40～125°C |
|
存儲濕度 |
＜80%（無凝結） |
3.3.3 視頻監控系統
監測意義：農業是我國的重要的產業之一，目前，農業視頻監控在全國各地都有應用，能夠直觀地反映農作物生產的實時狀態。山東仁科智慧農業視頻監控系統，通過在現場安裝攝像頭及傳感器，將監測到的數據通過視頻字符疊加器疊加在監控畫面上，對整個農種過程中的耕種、施肥、采摘、包裝等各個環節進行視頻監控，實時遠程動態查看農業田間動態影像及田間農作物的生長狀態，即可直觀反映一些作物的生長狀態，也可以實時觀測影響作物生長的各項環境因素的變化情況，以此從整體上給農戶提供更加科學的種植決策理論依據。
監測要素：作物生長狀況、環境變化情況等。
監測內容：通過攝像頭遠程監測區域范圍內作物生長情況，監測數據查詢、數據異常告警、聯動設備控制、平臺控制等。
監測效果：山東仁科農業視頻監控系統是我司自主研發土壤墑情氣象監測系統的一部分，在現場監測區域內安裝若干個視頻監控?cái)z像頭，運用無線通信技術和視頻圖像信息處理技術，對農田、農業園區的作物進行24小時全天候?qū)崟r(shí)圖像監控。此外，監測到的各項數據通過視頻字符疊加器可疊加顯示在監控畫面上，山東仁科視頻字符疊加器不僅支持單臺攝像機的字符信息處理，還可同時支持多臺攝像機疊加使用，用戶也可根據實際需求將此產品連接我司485設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。如此，信息實現管理人員不僅可通過視頻監控畫面遠程查看作物的生長狀態，還可直接查看各項參數監測數據。不僅保障了種植現場的安全生產，還提高了管理人員工作效率以及種植生產科學管理水平。

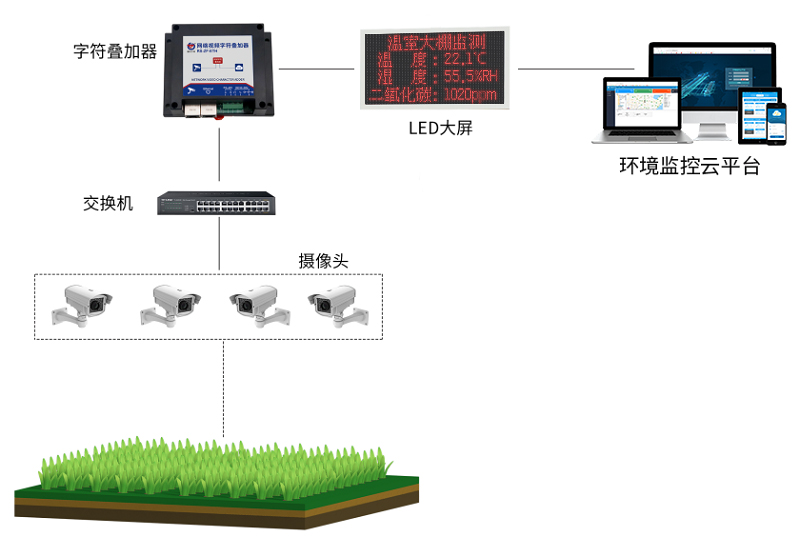

【視頻監控系統示意圖】
|
設備 |
技術參數 |

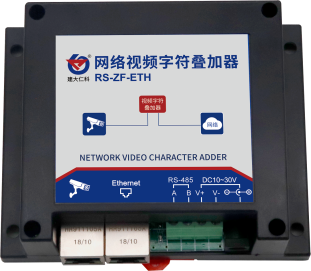

視頻字符疊加器
型號：RS-ZF-ETH
 |
供電電源：10~30V DC |
|
功耗：1.5W (DC12V) |
|
輸入信號：485（ModBus-RTU） |
|
輸出信號：RJ45 網口 |
|
工作溫度：-20℃~+50℃ |
|
工作濕度：0%RH~90%RH |
|
數據更新時間：3S |
|
供電范圍：DC10~30V |
|
波特率：2400~115200bps |
|
適用攝像頭：海康、宇視、大華、中維世紀網絡攝像頭所有型號（其他攝像頭需定制） |
第四章 綜合環境監控云平臺
4.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所測環境的土壤墑情氣象環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。
【首頁數據展示】
【列表展示】
4.2.2 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
4.2.3 視頻監控
全面性的監管，實現氣象站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。
【歷史數據列表查看】
【歷史數據曲線查看】
4.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
【繼電器控制頁面】
4.2.6 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^(guò)賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
4.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
【系統管理頁面】
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。
【賬號管理頁面】
【管理員權限設置】
【管理員菜單權限】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
4.2.11 大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
4.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
第五章 實際案例
5.1 土壤墑情監測系統
5.2 農林氣象監測系統
