一、 系統概述
1.1 方案背景
春雨過后云消霧散，明媚的陽光一照, 一棵棵冬眠的茶樹慢慢蘇醒。三春時節的茶園最是美麗,遠處青山如黛,近處茶香泌人,漫山的茶園綻放春的氣息。
茶產業是我國農業的重要組成部分,在茶園管理中,越來越多的種植者通過在茶園中安裝氣象站,來獲取更多的環境要素信息,為茶園種植、防控、管理等提供更多科學數據支撐。
1.2 方案概述
建大仁科自動氣象站基于物聯網、傳感器、云計算等多項技術研制,采用模塊化結構設計,設備帶有空溫濕度、光照度、土壤溫度水分、土壤PH等多個采集模塊,還可外接翻斗式雨量計,能偶采集茶園種植環境內多項環境要素;然后通過物聯網技術結合綜合管理平臺,將收集的空氣溫濕度、土壤溫濕度、光照度、降雨量等多項信息存儲并建立數據庫。

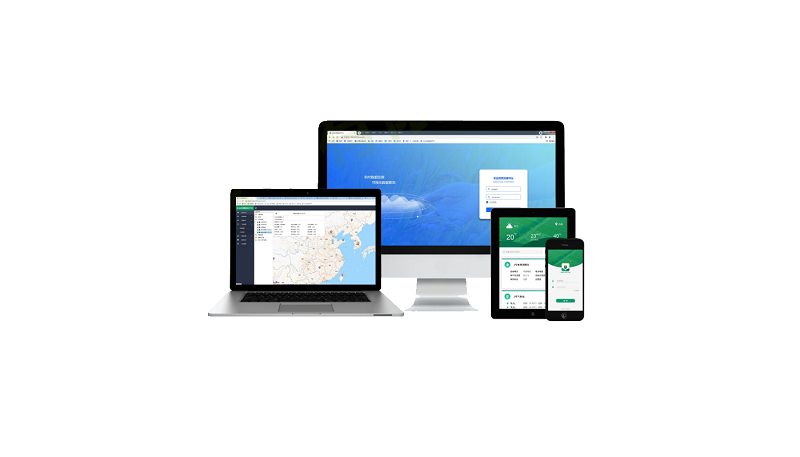

環境監控云平臺www.0531yun.com是茶園環境管理的綜合平臺,它可以主動收集所有監測終端上傳的采集信息,并將所有的信息在平臺上最多存儲2年的時間,支持用戶選擇電腦端、手機APP、 微信公眾號等任一方式登錄 , 查看實時數據，下載、打印歷史數據等。
茶樹生長離不開灌溉施肥,傳統的茶園管理只能靠人工來操作，但現在人工費用一直在漲,而面積越大的茶園需要的人工就越多,成本建大仁科自動氣象站基于物聯網、傳感器、云計算等多項技術研制,采用模塊化結構設計,設備帶有空溫濕度、光照度、土壤溫度水分、土壤PH等多個采集模塊,還可外接翻斗式雨量計,能偶采集茶園種植環境內多項環境要素;然后通過物聯網技術結合綜合管理平臺,將收集的空氣溫濕度、土壤溫濕度、光照度、降雨量等多項信息存儲并建立數據庫。
環境監控云平臺www.0531yun.cn是茶園環境管理的綜合平臺,它可以主動收集所有監測終端上傳的采集信息,并將所有的信息在平臺上最多存儲2年的時間,支持用戶選擇電腦端、手機APP、 微信公眾號等任一方式登錄 , 查看實時數據，下載、打印歷史數據等。
茶樹生長離不開灌溉施肥,傳統的茶園管理只能靠人工來操作，但現在人工費用一直在漲,而面積越大的茶園需要的人工就越多,成本就會越高。而集合物聯網、傳感器、聯動控制等技術于-體的水肥一體化智能灌溉系統能自動化操作。系統通過使用土壤變送器對土壤肥力、土溫、土壤含水量進行監測，當監測到土壤含水量低于 茶樹所需的數值時,滴灌系統就會開啟自動澆水,當土壤含水量達標時,自動關閉。
水肥一體灌溉系統由水肥一體機、 供水水泵、泥沙過濾器、攪拌設備、供水管道、電磁閥等設備 ,土壤多要素監測系統,及管理軟件云平臺組成,支持自動和手動兩種模式。系統根據作物的生長需求和土壤情況,自動設定澆灌的時長、水肥的用量,這屬于自動灌溉;所有外接設備的開關、水泵、每個施肥通道的獨立控制開關、用量,流速施肥時間,施肥形式等都需要人工隨時調整,這屬于手動控制。

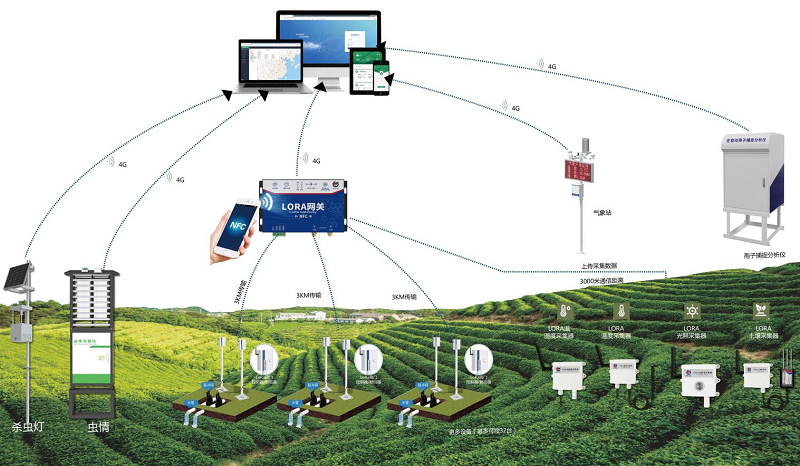

1.3 茶園環境監測系統方案拓?fù)鋱D
二、 系統簡介
2.1 方案組成
2.1.1 氣象站

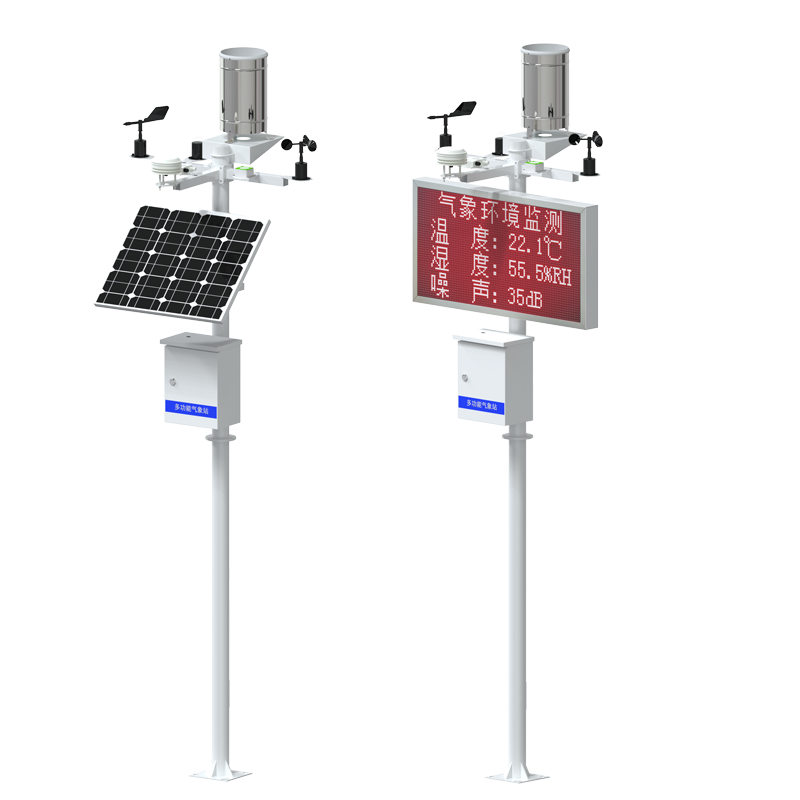

RS-QXZN 標準版氣象站是一款我司標準配置的氣象站。
2.1.1.1 功能特點
· 具有 1 路 ModBus-RTU 主站接口可接入我司 485 變送器：風速、風向、土壤溫度水 分、土壤 ECTH、土壤 PH、空氣溫濕度、噪聲、空氣質量、大氣壓力、光照、雨雪、 紫外線、總輻射、CO、O3、NO2、SO2、H2S、O2、CO2、蒸發量、負氧離子、 NH3、TVOC 等變送器。
· 外接翻斗式雨量計，可采集總雨量、瞬時雨量、日雨量、當前雨量。
· 默認1路繼電器輸出，第2路繼電器輸出選配。
· 1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
· 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件，還可用作外接室外屏（選配）。
· 可外接 1 路室外 LED 單色顯示屏，默認點陣 96*48（最大點陣數 1024*256）。
· 多種測量要素可自由搭配。
· 可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
· 支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。
· 設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.1.1.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
供電 |
外部電源供電 |
220V AC 交流電 |
|
雙供電 |
支持 220V 市電與太陽能板雙供電 （優先市電供電，當市電斷電后太陽能板和 蓄電池提供供電，設備正常工作不會間斷） |
|
太陽能供電 |
配套我司太陽能電池板和蓄電池（蓄電池續航時間 7 天左右） |
|
數據上傳接口 |
GPRS 無線 |
通過 GPRS 方式上傳數據 |
|
4G |
通過 4G 方式上傳數據 |
|
RJ45 網口 |
通過網口方式上傳數據 和 GPRS 或 4G 上傳方式無法共存 |
|
ModBus-RTU 從站接 口 |
支持外部設備通過 ModBus-RTU 協議問詢氣 象站中的數據。 |
|
數據采集通信接口 |
主 RS485 接口 |
能夠采集 485 接口的變送器的數據，最長通 信距離≥1500 米 |
|
點陣 LED 屏顯示 接口 |
LED 屏顯示接口 |
默認搭配 96*48 點陣的室外屏 |
|
繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A 可用作遠程控制，默認一路繼電器輸出，兩 路繼電器輸出選配 |
|
1 路翻斗式雨量計 脈沖信號輸入 |
采集開關量脈沖信號進 行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量、日雨量、當前雨量及累計 雨量值。 （默認采用第二路開關量作為雨量計輸入） |
|
數據上傳間隔 |
2s~10000s |
數據上傳間隔 2s~10000s 可設（默認 30s） |

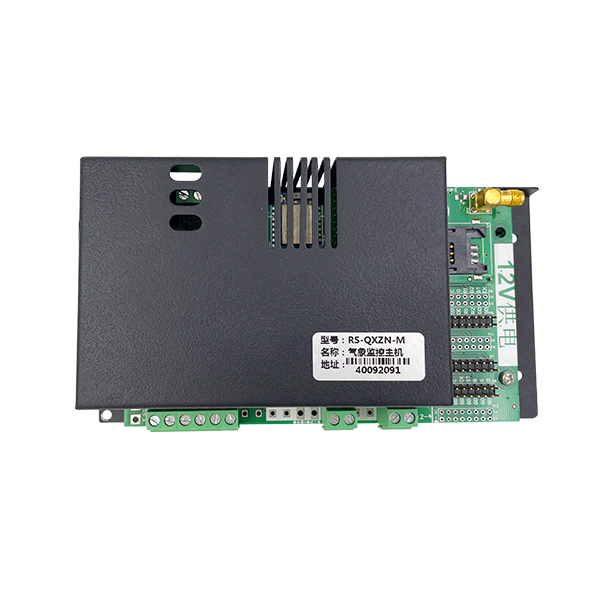

2.1.2 氣象監控主機（高級版）

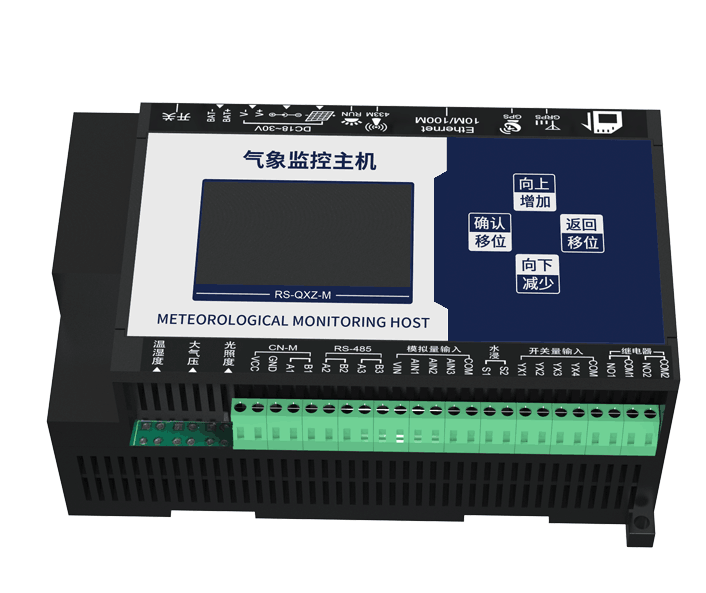

氣象監控主機是一款專用于氣象站控制主機，大屏中文液晶顯示，界面簡潔友好，報警內容可自定義。
2.1.2.1 功能特點
·可外接1路室外LED單色顯示屏，支持最大點陣數1024*256；
·1路多功能GPRS通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺；
·具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件；
內置數據存儲，可存儲52萬條記錄，通信故障時，設備自動存儲，通信恢復后可將存儲數據上傳。
2.1.2.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
數據上傳通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
GPRS 無線 |
通過 GPRS 方式上傳數據 |
|
GSM 短信 |
支持短信報警 |
|
ModBus-RTU 從站接 口 |
支持外部設備通過 ModBus-RTU 協議問 詢監控主機中的數據。 |
|
數據采集通信接口 |
從 RS485 接口 |
能夠采集 1-32 臺 485 接口的變送器的數 據，最長通信距離≥1500 米 |
|
點陣 LED 屏顯示 接口 |
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯 示屏 |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔 1s~10000s 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
供電 |
外部電源供電 |
供電電壓 10-30V DC |
2.1.3 氣象監控主機（標準版）
氣象站套餐，1 路風速，1 路風向，4 路土壤溫度+水分，4 路土壤 電導率+PH，1 路空氣溫濕度，1 路噪聲，1 路二氧化碳，1 路大氣壓力，1 路光照，1 路雨雪狀態，1 路紫外線，1 路總輻射，1 路一氧化碳，1 路臭氧，1 路二氧化氮，1 路二氧化硫，1 路硫化氫，1 路氧氣，1 路負氧離子），土壤氮磷鉀，1 路雨量采集（總雨量+瞬時雨量+日雨量+當前雨量），2 路繼電器輸出（選配）； 可選擇監測要素，出廠時會配置好，用戶無需配置，只需要按照說明接線。可做太陽能和市電雙供電。最多可接入8臺我司RS485型設備。
2.1.4 激光雪深變送器
激光雪深變送器采用相位法激光測距原理，是一種數字化雪深測量?jī)x器。設備不易受環 境因素的影響，基于通用激光測距技術，通過溫度補償解決激光器的溫度穩定性，具有測量 準確度高、穩定性好的特點。
2.1.4.1 功能特點
· 設備可自動測量?jī)A斜角度，安裝時無需進行角度測量，方便快捷。
· IP65 防護等級設計，可長期工作于室外。
· 自動加熱功能，低于設置溫度時，自動開啟加熱保證測量的穩定。
· 設備可與我司氣象站搭配使用，可以L(fǎng)ED大屏顯示數據以及上傳至我司免費云平臺查看數據。
2.1.4.2 技術參數
|
直流供電（默認） |
DC 10-30V |
|
最大功耗 |
0.8W（加熱時 3.5W） |
|
工作溫度 |
40℃~+50℃，0%RH~95%RH(非結露) |
|
分辨率 |
1mm |
|
精度 |
±1mm |
|
量程 |
0.05 ~ 1.5m |
|
輸出信號 |
RS485(ModBus 協議) |
|
激光類型 |
635nm，﹤1mw |
|
激光等級 |
Ⅱ級 |
|
單次測量時間 |
0.05 ~ 1s |
|
光斑大小 |
點光斑 5mm@10m 線光斑 3mmX150mm@10m |
2.1.5 監測要素設備外觀
|

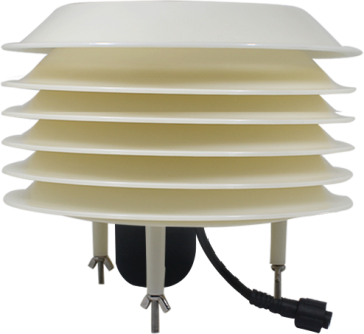

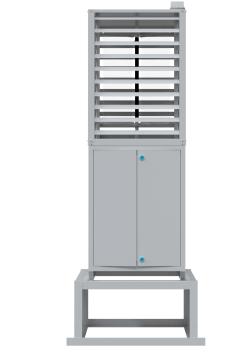

多氣體合一百葉盒 |

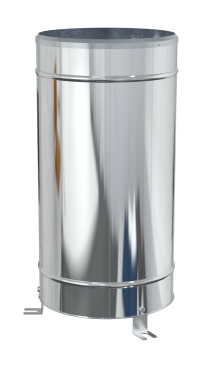

翻斗式雨量計 |
蒸發量變送器 |
雨雪變送器 |
 |
 |
 |
 |
|
該一體式百葉箱可廣泛適用于環境檢測，設備采用標準MODBUS-RTU 通信協議，RS485信號輸出，通信距離最大可達2000米（實測）。 |

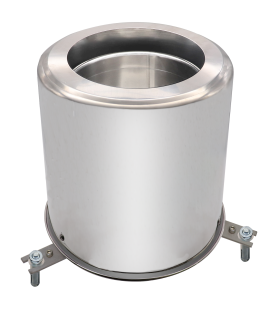

本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。 |
我司研發用來觀測水面蒸發的儀器，產品采用雙層不銹鋼結構設計，可有效隔離外界干擾，并防止因太陽直曬導致的蒸發量誤差，使測量精度更加準確。 |

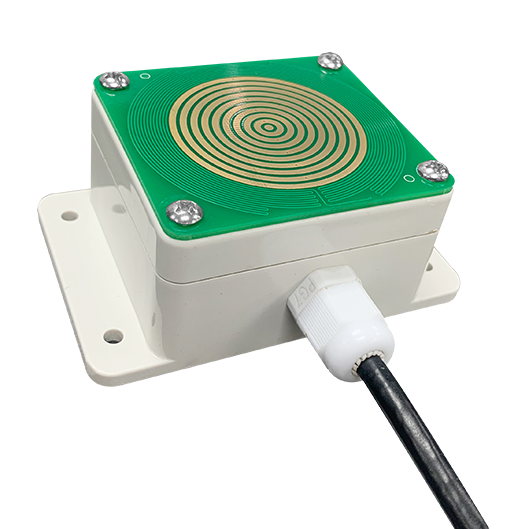

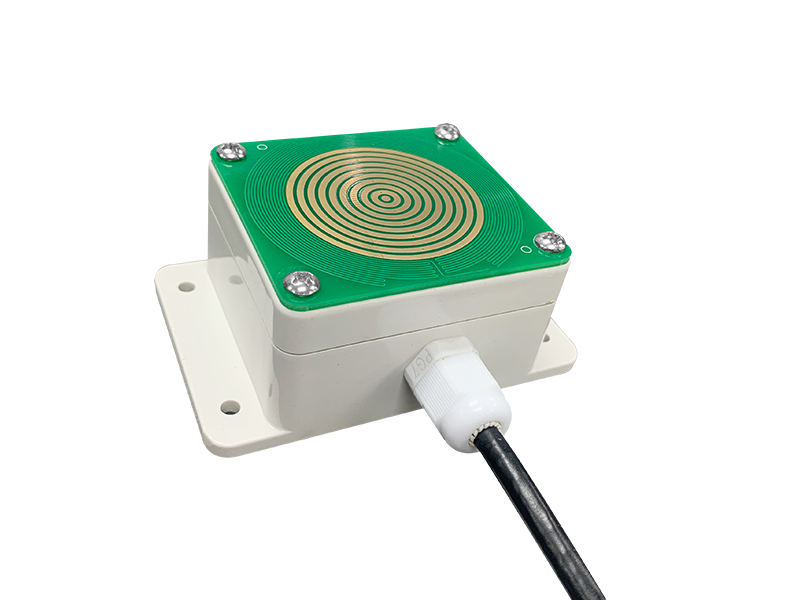

雨雪變送器是測量室外或自然界是否降雨或降雪的定性測量設備。 |
鋁殼紫外線變送器
|
聚碳風速傳感器
|
聚碳風向傳感器
|
雨雪變送器
|
 |
 |
 |
 |
|

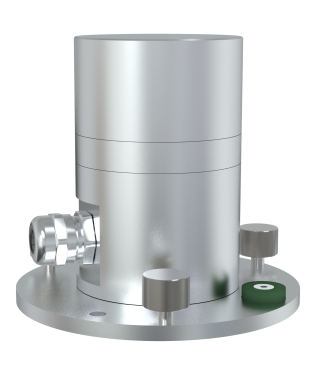

鋁殼紫外線變送器RS-UV-*-AL基于光敏元件將紫外線轉換為可測量的電信號原理，實現紫外線的在線監測。 |

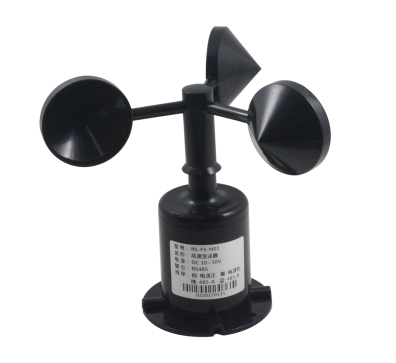

外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用聚碳酸酯復合材料，多種輸出模式可選。 |

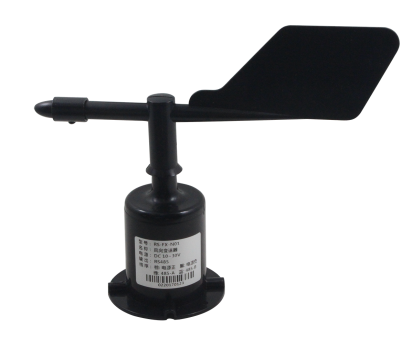

外形小巧輕便，便于攜帶和組裝，全新的設計理念可以有效獲得風向信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用不變形。 |
雨雪變送器是測量室外或自然界是否降雨或降雪的定性測量設備。 |
|

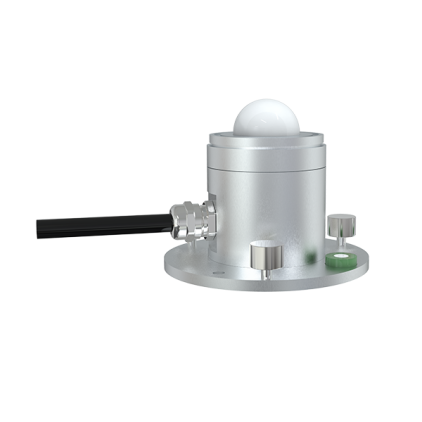

鋁殼光照度變送器 |

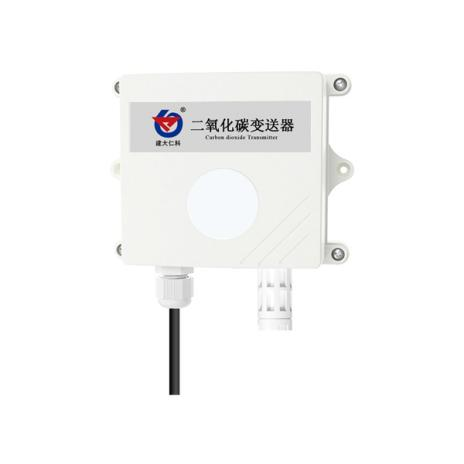

二氧化碳變送器 |
 |
 |
|
一款高精度感光變送器，輸出數值計量單位為L(zhǎng)ux,設備采用鋁制外殼，防護等級IP65。485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離2000米，產品供電為7-30V寬電壓供電。 |
該變送器采用新型紅外檢定技術進行CO2濃度測量，反應迅速靈敏，避免了傳統電化學傳感器的壽命及長時間漂移問題。 |

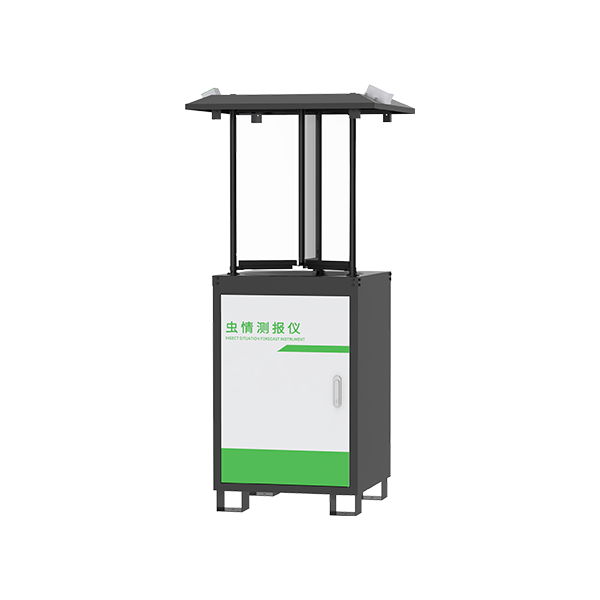

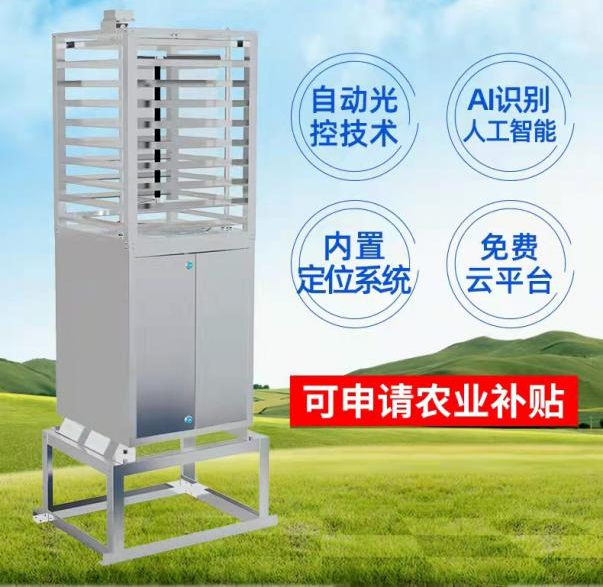

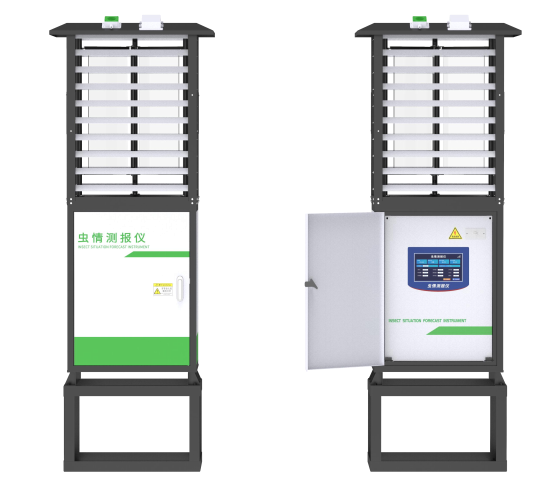

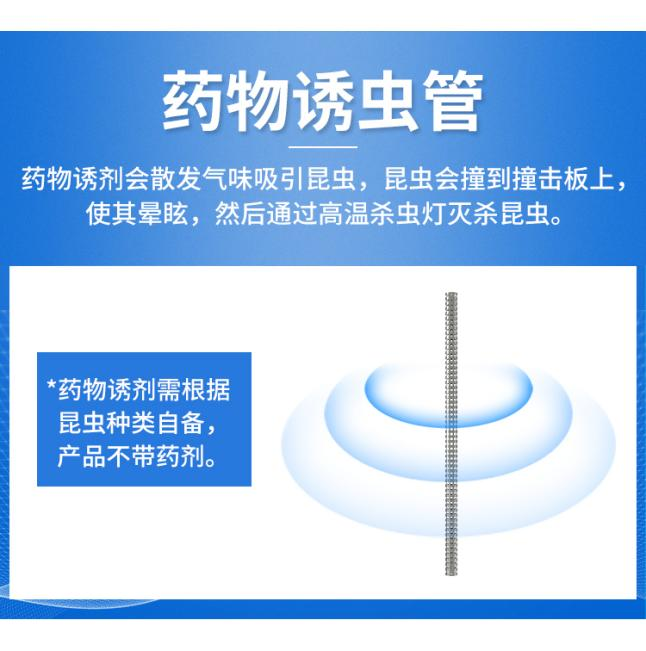

2.1.6 蟲情測報儀R1
2.1.6.1 功能特點
■ 上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■ 雨蟲分離技術，自動將雨水與昆蟲分離
■ 利用光、電、數控技術，自動控制，兼容ATCSP病蟲測防系統

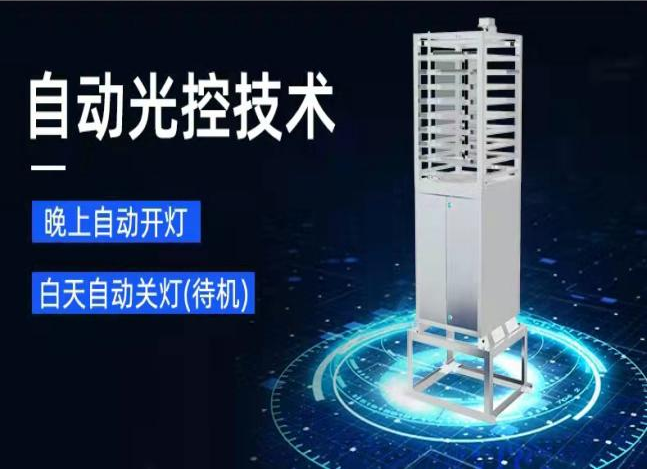

■ 光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態
■ 撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm

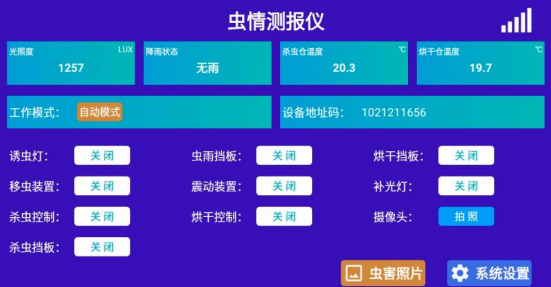

■ 觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、 降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態。
2.1.6.2 技術參數
|
供電電壓 |
220V AC 或太陽能供電 |
|
功耗 |
待機≤4W
整燈功率≤200W |
|
工作環境 |
0~70℃ |
|
0~95%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W 黑光燈管（主波長 365nm） |
|
遠紅外蟲體處理倉溫度 |
工作 15 分鐘后溫度可達 85℃±5℃ |
|
燈管啟動時間 |
≤5S |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態 |
|
設備尺寸 |
557*567*1634.57mm |
|
顯示屏 |
7 寸觸摸顯示屏（選配） |
2.1.7 蟲情測報儀R2
2.1.7.1 功能特點
■ 上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■ 雨蟲分離技術，自動將雨水與昆蟲分離
■ 光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態
■ 500W高清攝像頭，可清晰分辨每一個蟲體
■ 內置定位功能，可在平臺地圖查看設備站點等數據，方便用戶查看
■ 引蟲燈、殺蟲倉、烘干倉、攝像頭等可遠程手動控制
■ 撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm
■ 觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、 降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態
■ 可選配語音拆報功能,實時報報設備的工作狀態進程和拍照進程;需單獨下單農業報耆午模塊(RS-CQ-NYBJ) ;
■ 若客戶選配不銹鋼接蟲盒(RS- CQ-JCH)需搭配四麓支架(RS- CQ -STZJ)或框型支架(RS-CQ-KXZJ)使用，需單獨下單接蟲t和支架。
2.1.7.2 技術參數
|
供電電壓 |
220V AC 或太陽能供電 |
|
功耗 |
待機≤4W 整燈功率≤200W |
|
通信方式 |
4G 上傳 |
|
網口上傳 |
|
工作環境 |
0~70℃ |
|
0~85%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W 黑光燈管（主波長 365nm） |
|
遠紅外蟲體處理倉溫度 |
工作 15 分鐘后溫度可達 85℃±5℃ |
|
燈管啟動時間 |
≤5S |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態 |
|
攝像頭像素 |
500W |
|
設備尺寸 |
557*567*1634.57mm |
|
顯示屏 |
7 寸觸摸顯示屏（選配） |
2.1.8 蟲情測報儀R3
2.1.8.1 功能特點
■ 上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■ 雨蟲分離技術，自動將雨水與昆蟲分離
■ 光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態
■ 500W高清攝像頭，可清晰分辨每一個蟲體
■ 內置定位功能，可在平臺地圖查看設備站點等數據，方便用戶查看
■ 引蟲燈、殺蟲倉、烘干倉、攝像頭等可遠程手動控制
■ 撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm
■ 觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、 降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態
■ 可選配語音拆報功能,實時報報設備的工作狀態進程和拍照進程;需單獨下單農業報耆午模塊(RS-CQ-NYBJ) ;
■ 若選配不銹鋼接蟲盒，需要單獨配接蟲盒
2.1.8.2 技術參數
|
供電電壓 |
220V AC 或太陽能供電 |
|
功耗 |
待機≤4W 整燈功率≤200W |
|
通信方式 |
4G 上傳 |
|
網口上傳 |
|
工作環境 |
0~70℃ |
|
0~85%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W 黑光燈管（主波長 365nm） |
|
遠紅外蟲體處理倉溫度 |
工作 15 分鐘后溫度可達 85℃±5℃ |
|
燈管啟動時間 |
≤5S |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜 間工作狀態下，不受瞬間強光改變工作狀態 |
|
攝像頭像素 |
500W/800W/1200W |
|
設備尺寸 |
614.2*648.6*1775.2mm |
|
顯示屏 |
7 寸觸摸顯示屏（選配） |
2.1.9 蟲情測報儀R4
2.1.9.1 功能特點
■ 上下兩上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■ 雨蟲分離技術，自動將雨水與昆蟲分離
■ 光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態

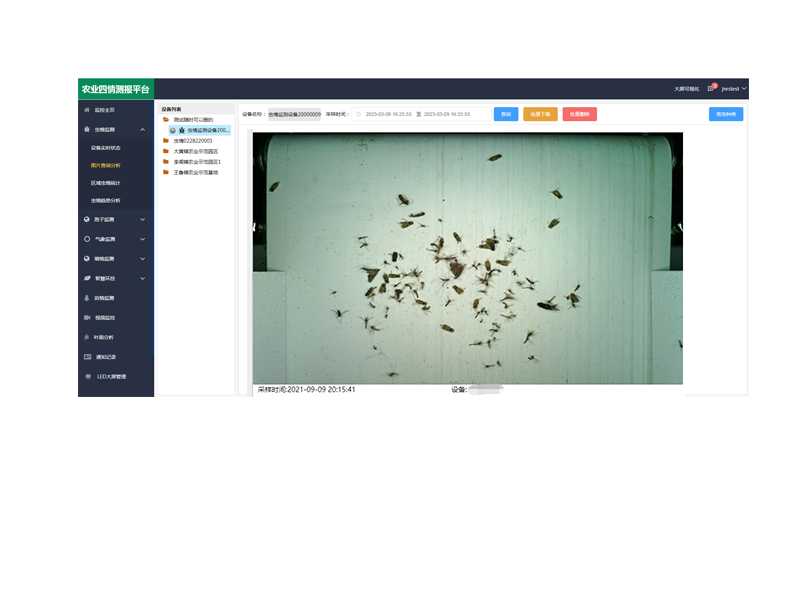

■ 可通過攝像頭實時采集傳送帶上的蟲子情況，所拍攝圖像清晰度能夠達到人工識別昆 蟲種類的要求。
■ 蟲體均勻?yàn)⒙淦戒佋趥魉蛶?，傳送帶可將所有誘集的昆蟲蟲體準確送至高清攝像裝 置拍攝區域內，并對誘集的昆蟲蟲體進行震動分散平整處理，保證每個昆蟲蟲體特征都被清 楚拍攝。
■ 內置定位功能，可在平臺地圖查看設備站點等數據，方便用戶查看
■ 引蟲燈、殺蟲倉、烘干倉、攝像頭等可遠程手動控制
■ 引蟲燈四周設有百葉窗，有效防止非目標大蟲子或樹葉等雜物進入設備，影響蟲體識 別
■ 撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm
■ 觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、 降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態
■ 10.1寸安卓觸摸屏可本地控制設備的開關及設置相關參數
■ 可選配語音拆報功能,實時報報設備的工作狀態進程和拍照進程;需單獨下單農業報耆午模塊(RS-CQ-NYBJ) ;
■ 若選配不銹鋼接蟲盒，需單獨接蟲盒（RS-CQ-JCH）
2.1.9.2 技術參數
|
供電電壓 |
220V AC 或太陽能供電 |
|
功耗 |
待機≤25W 整燈功率≤200W |
|
通信方式 |
4G 上傳 |
|
網口上傳 |
|
工作環境 |
0~70℃ |
|
0~85%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W 黑光燈管（主波長 365nm） |
|
遠紅外蟲體處理倉溫度 |
工作 15 分鐘后溫度可達 85℃±5℃ |
|
燈管啟動時間 |
≤5S |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜 間工作狀態下，不受瞬間強光改變工作狀態 |
|
攝像頭像素 |
500W/800W/1200W/2000W 可選 |
|
設備尺寸 |
769*779*2111.2mm |
|
顯示屏 |
10.1 寸安卓觸摸屏 |
2.1.10 方案功能

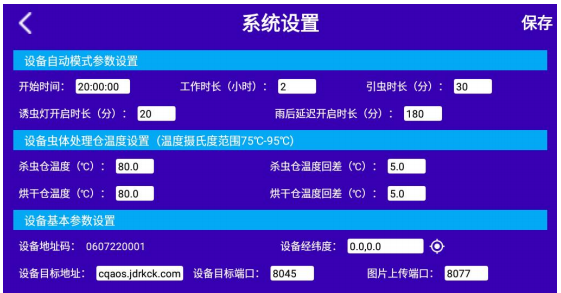

觸摸顯示屏

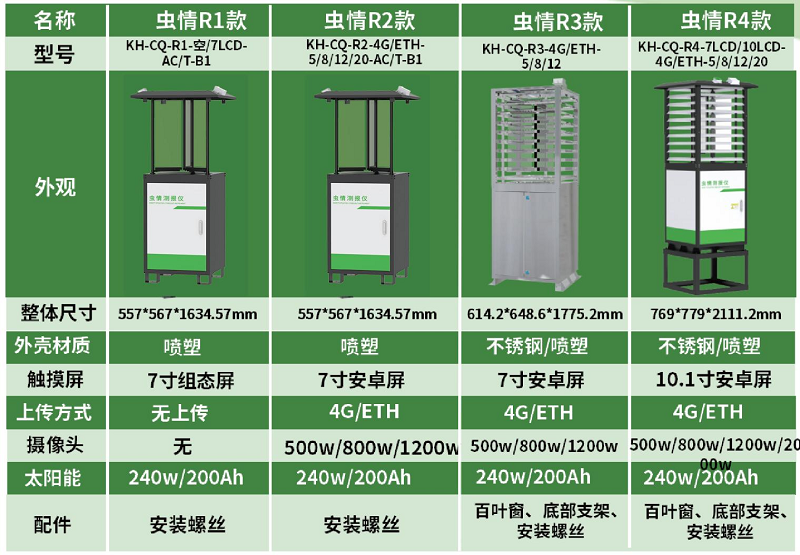

蟲情設備區別

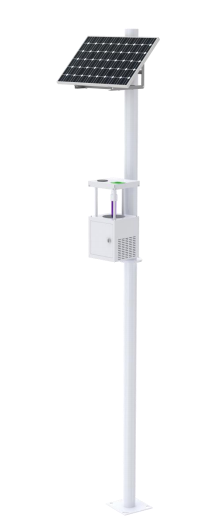

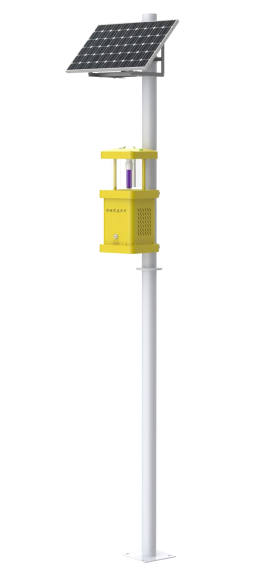

2.1.11 風吸式殺蟲燈 （白色噴塑款）
2.1.11.1 功能特點

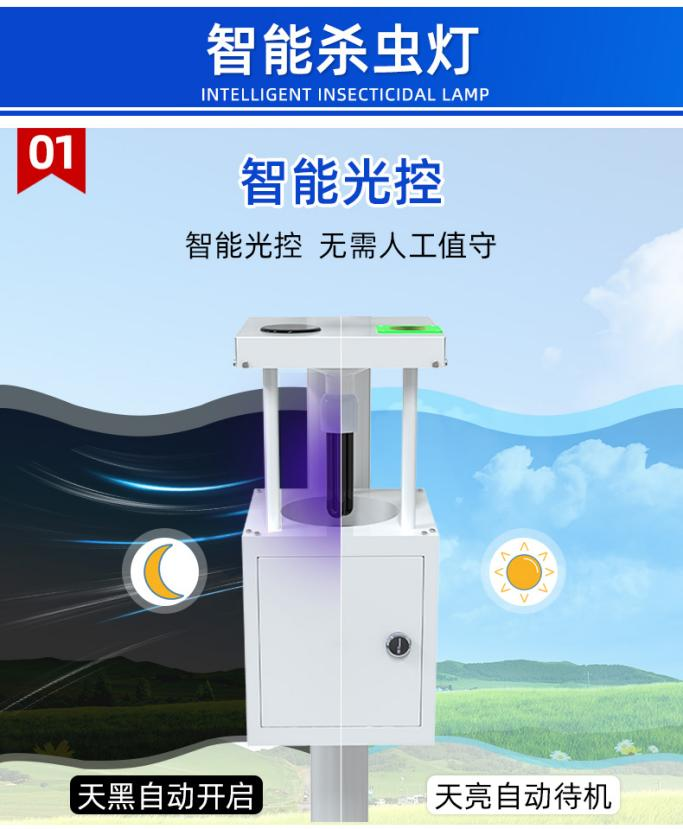

■ 白天處在待機狀態，采用太陽光強度和降雨控制設備是否工作，檢測到降雨或者處在白 天狀態，設備待機；檢測到無雨且處在天黑狀態，設備正常工作。
■ 采用波長 320nm-680nm 多光譜誘蟲光源，可同時誘捕多種類型的害蟲。

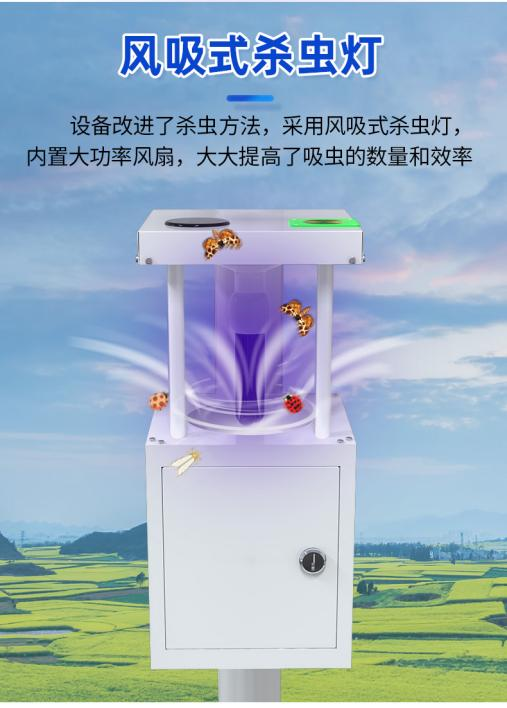

■ 采用大功率風扇，可大大提高吸蟲的數量和效率。

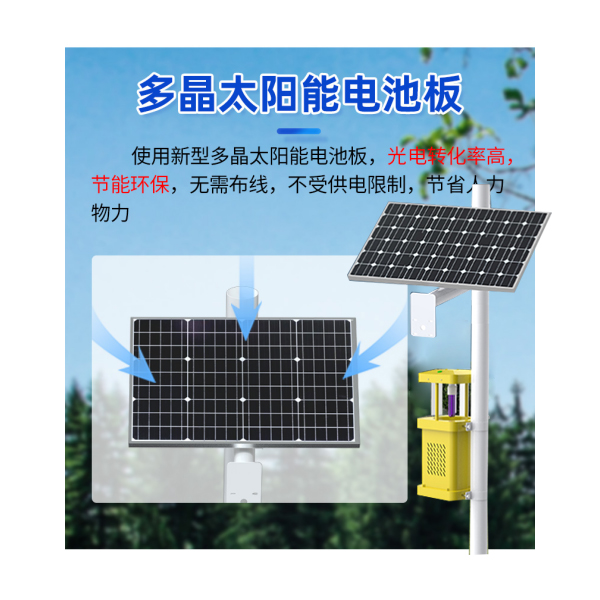

■ 使用新型多晶太陽能電池板，能量轉化率高且環保。
2.1.11.2 技術參數
|
光源參數 |
波長 |
320nm-680nm |
|
功率 |
15W |
|
太陽能電池板參數 |
功率 |
30W |
|
尺寸 |
522*350mm |
|
風機參數 |
供電 |
12V |
|
功率 |
4W |
|
整機實際功率 |
≤15W |
|
立桿參數 |
直徑 |
76mm |
|
長度 |
3m |
|
數據上傳方式 |
4G 選配 |
|
使用壽命 |
≥3 年 |
|
太陽能供電系統續航 |
30W20Ah 供電系統 |
連續陰雨天 5~7 天 |
2.1.12 風吸式殺蟲燈 （黃色色噴塑款）
2.1.12.1 功能特點

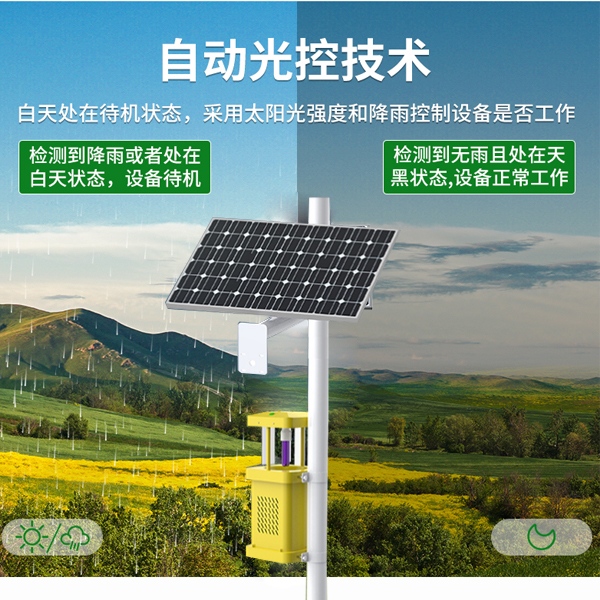

■ 白天處在待機狀態，采用太陽光強度和降雨控制設備是否工作，檢測到降雨或者處在白 天狀態，設備待機；檢測到無雨且處在天黑狀態，設備正常工作。
■ 采用波長 320nm-680nm 多光譜誘蟲光源，可同時誘捕多種類型的害蟲。
■ 采用大功率風扇，可大大提高吸蟲的數量和效率。
■ 使用新型多晶太陽能電池板，能量轉化率高且環保。
2.1.12.2 技術參數
|
光源參數 |
波長 |
320nm-680nm |
|
功率 |
15W |
|
太陽能電池板參數 |
功率 |
30W |
|
尺寸 |
522*350mm |
|
風機參數 |
供電 |
12V |
|
功率 |
4W |
|
整機實際功率 |
≤15W |
|
立桿參數 |
直徑 |
76mm |
|
長度 |
3m |
|
數據上傳方式 |
4G 選配 |
|
使用壽命 |
≥3 年 |
|
太陽能供電系統續航 |
30W20Ah 供電系統 |
連續陰雨天 5~7 天 |

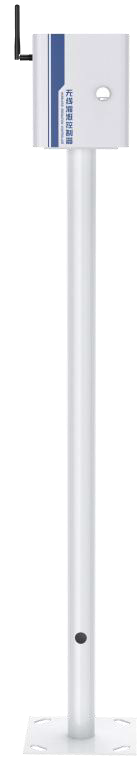

2.1.13 無線灌溉控制器
2.1.13.1 功能特點
■ 采用 LoRa 無線擴頻通信技術，傳輸距離可達視距 3000m。
■ 搭配 LORA 網關使用，可在平臺上實現手動、自動、定時等操作。
■ 提供電池供電與 10~30V 直流寬電壓范圍供電等供電方式。
■ 池供電，可實現每天控制 3-4 次，續航 3-4 年。
■ 外殼堅固、防水、防盜。
2.1.13.2 技術參數
|
通信方式 |
LoRa 擴頻通信 |
|
最遠通信距離 |
視距 3000m |
|
繼電器輸出（選配） |
負載能力：3A 30V-DC/255V-A |
|
脈沖輸出（選配） |
±9V （持續時間：20ms/80ms） |
|
供電（選配） |
DC10-30V 或鋰亞電池供電 |
|
控制響應時間 |
小于 2S |
|
設備配置 |
NFC，提供中性配置軟件 |
|
防水等級 |
IP65 |
2.1.14 LORA無線灌溉

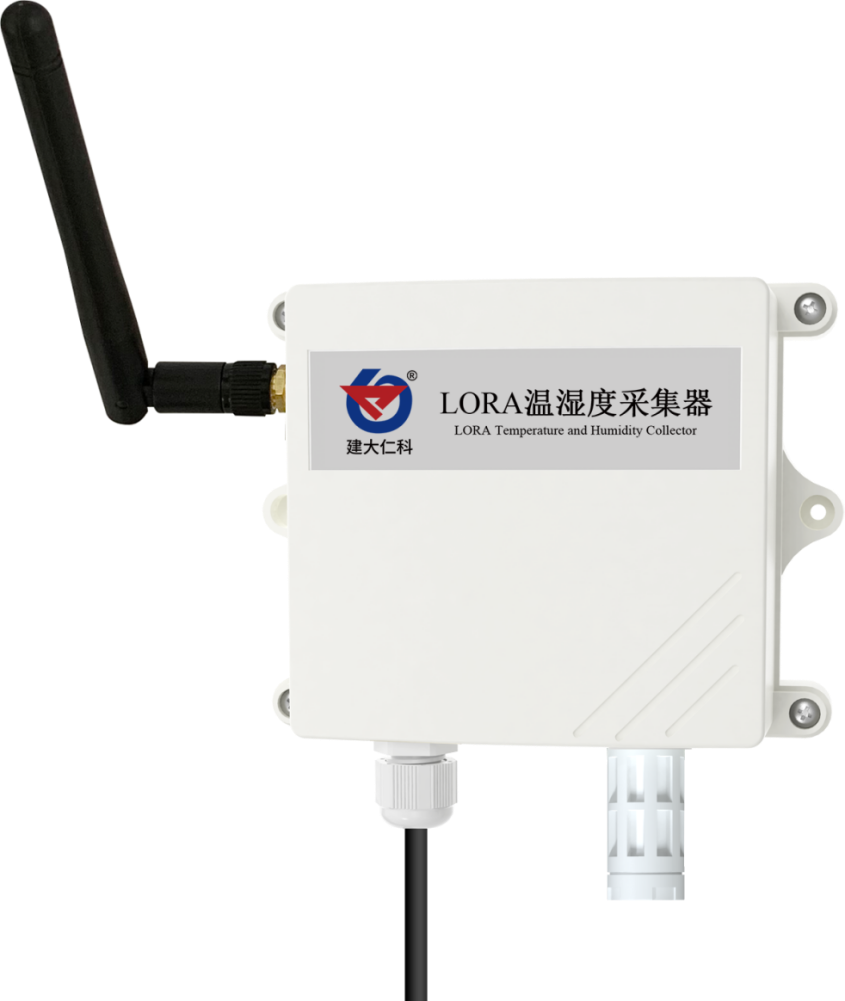

2.1.14.1 LORA溫濕度采集器
2.1.14.1.1 功能特點
■ 高精度溫濕度采集。
■ 采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。
■ 通信距離最遠可達視距 3000 米。
■ 電池可更換。通用 3.6V 鋰亞電池。
■ 連接 LORA 網關后可通過我司農業四情平臺遠程監測實時數據。
■ 可對自身的電量，信號，實時數據進行實時監測并通過 LORA 無線通信方式上傳。
■ IP65 防護等級，可于室外使用。
2.14.1.2 技術參數
|
供電 |
內置電池（3.6V鋰亞電池） |
|
續航時間 |
19000mah鋰亞電池，5min上傳一次數據可連續使用3年 |
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
|
A精準度 |
± 0.4℃（25℃） |
|
B精準度（默認） |
± 0.5℃（25℃） |
|
探頭工作溫度 |
-40℃~+80℃ |
|
探頭工作濕度 |
0~100%RH |
|
長期穩定性 |
溫度 |
≤ 0.1℃/y |
|
溫度顯示分辨率 |
0.1℃ |
|
溫度刷新時間 |
1S |
|
輸出信號 |
LORA無線信號 |
|
傳輸距離 |
室內市區 |
穿3-4堵混凝土墻 |
|
室外 |
視距3000米 |

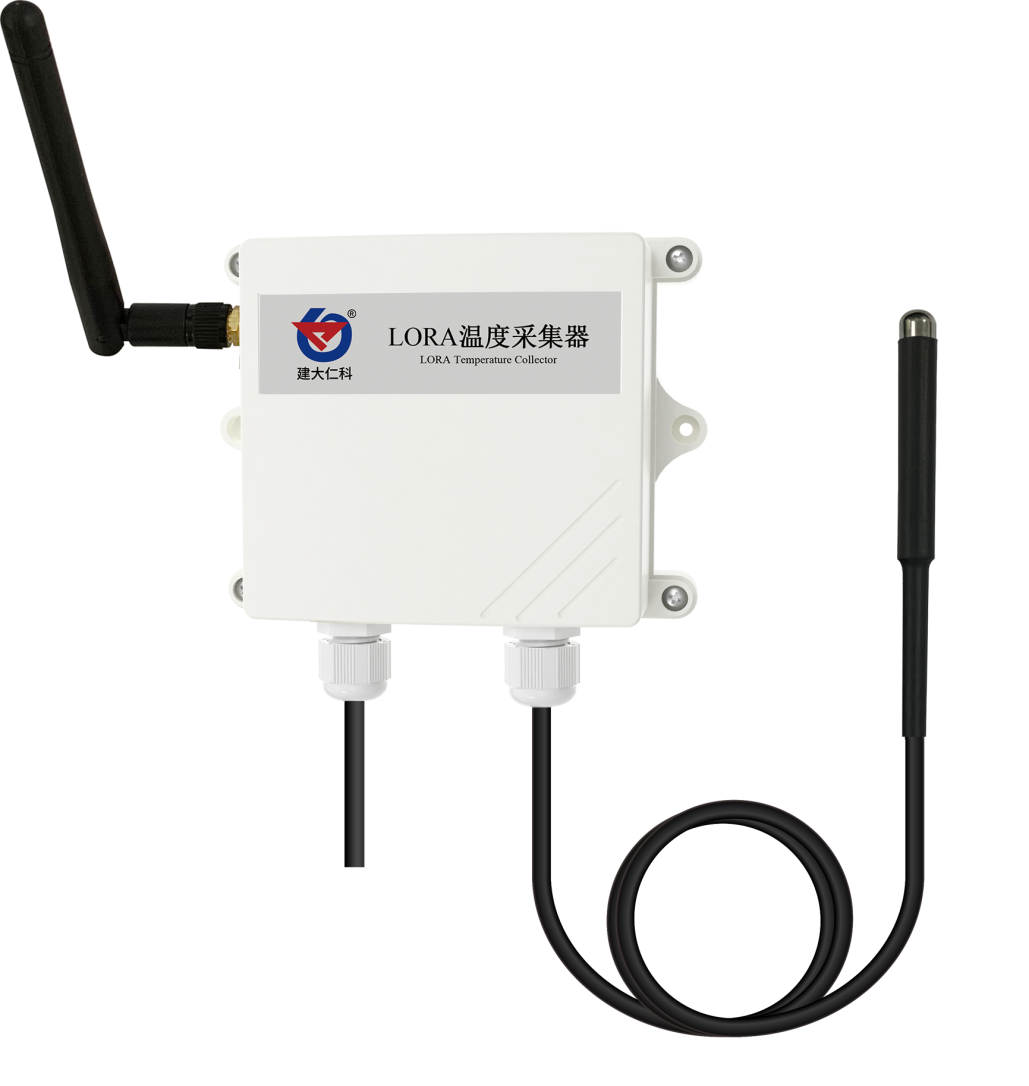

2.1.14.2 LORA溫度采集器
2.1.14.2.1 功能特點
■ 產品采用高靈敏度感溫元件，傳感器具有測量精度高，抗干擾能力強。 ?
■ 采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。 ?
■ 通信距離最遠可達視距 3000 米。 ?
■ 電池可更換。通用 3.6V 鋰亞電池。 ?
■ 連接 LORA 網關后可通過我司農業四情平臺遠程監測實時數據。 ?
■ 可對自身的電量，信號，實時數據進行實時監測并通過 LORA 無線通信方式上傳。 ?
■ IP65 防護等級，可于室外使用。
2.1.14.2.2 技術參數
|
供電 |
內置電池（3.6V鋰亞電池） |
|
續航時間 |
19000mah鋰亞電池，5min上傳一次數據可連續使用3年 |
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
|
A精準度 |
± 0.4℃（25℃） |
|
B精準度（默認） |
± 0.5℃（25℃） |
|
探頭工作溫度 |
-40℃~+80℃ |
|
探頭工作濕度 |
0~100%RH |
|
長期穩定性 |
溫度 |
≤ 0.1℃/y |
|
溫度顯示分辨率 |
0.1℃ |
|
溫度刷新時間 |
1S |
|
輸出信號 |
LORA無線信號 |
|
傳輸距離 |
室內市區 |
可穿3-4堵混凝土墻 |
|
室外 |
視距3000米 |

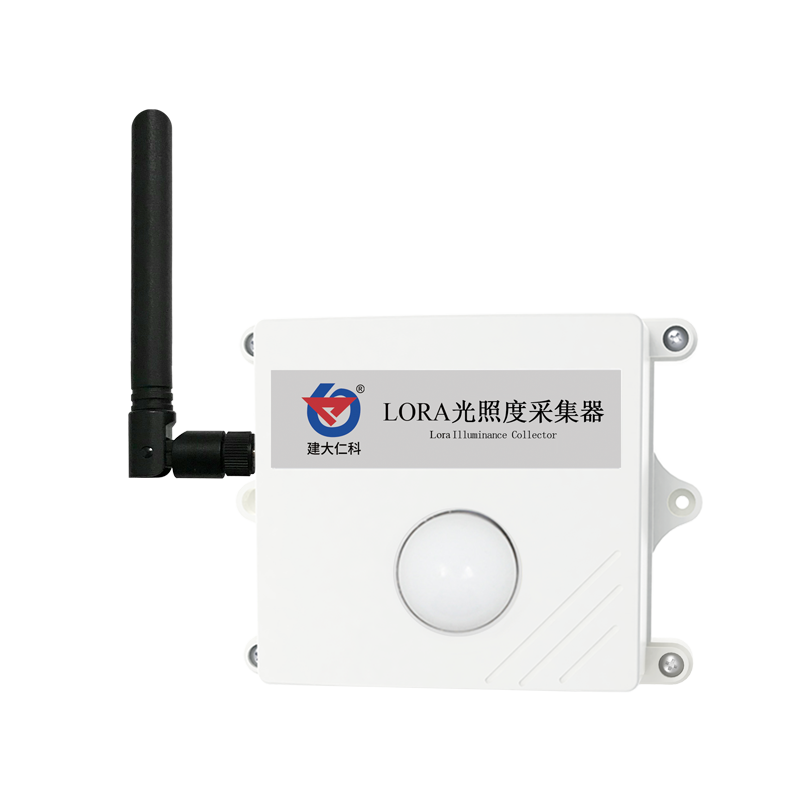

2.1.14.3 LORA光照采集器
2.1.14.3.1 功能特點
■ 采用LORA擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。
■ 電池可更換。通用3.6V鋰亞電池。
■ 連接LORA網關后可通過我司農業四情平臺遠程監測實時數據。
■ 可對自身的電量，信號，實時數據進行實時監測并通過LORA無線通信方式上傳。
■ 采用高靈敏度的感光探頭，信號穩定，精度高。
■ 測量范圍寬、線形度好。
■ 通信距離最遠可達視距3000米或穿透4堵墻。
2.1.14.3.2 技術參數
|
供電 |
內置電池（3.6V鋰亞電池） |
|
續航時間 |
搭配我司提供電池，5min上傳一次數據可連續使用3年-GZWS，5min 上傳一次數據可連續使用2年 |
|
精度 |
濕度 |
±3%RH(5%RH~95%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
光照強度 |
±7%(25℃) |
|
光照強度量程 |
0-20萬Lux |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%/y |
|
光照強度 |
≤5%/y |
|
響應時間 |
溫度 |
≤18s(1m/s 風速) |
|
濕度 |
≤6s(1m/s 風速) |
|
光照強度 |
0.1s |
|
輸出信號 |
LORA無線擴頻信號 |
|
精度 |
±7%(25℃) |
|
LORA傳輸距離 |
室內市區 |
可穿3-4堵混凝土墻 |
|
室外 |
視距3000米 |

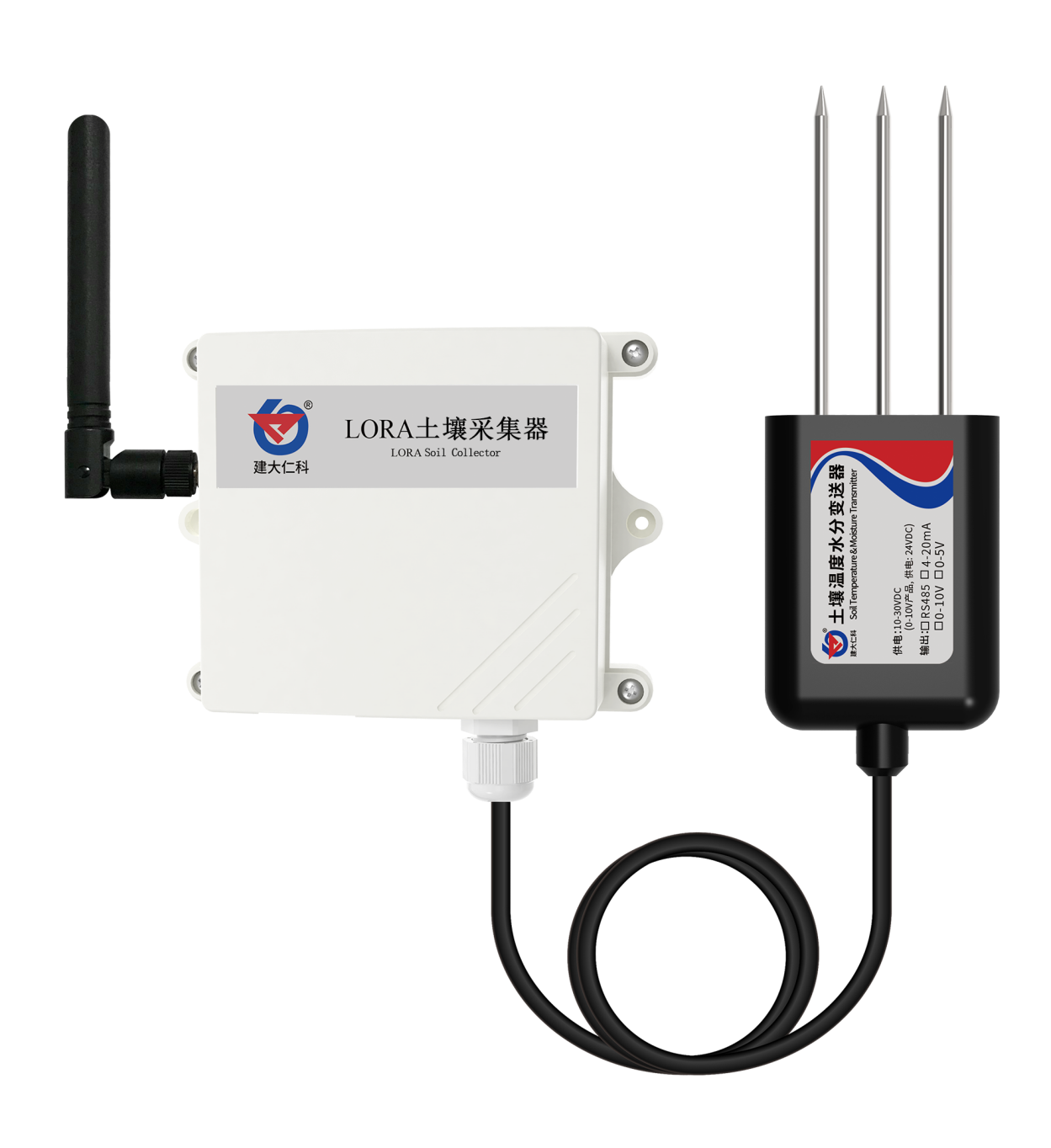

2.1.14.4 LORA土壤采集器
2.1.14.4.1 功能特點
■ 土壤采集器采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。
■ 采集器通信距離最遠可達視距 3000 米。
■ 采集器電池可更換。通用 3.6V 鋰亞電池。
■ 采集器連接網關后可通過我司農業四情平臺遠程監測實時數據。
■ 采集器可對自身的電量，信號及傳感器的實時數據進行實時監測并通過 LORA 無線通信方式上傳。
■ 采集器防護等級 IP65，可于室外使用。
■ 傳感器測量精度高，響應速度快、互換性好。
■ 傳感器受土壤含鹽量影響較小，可適用于各種土質。
■ 傳感器完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。
2.1.14.3.2 技術參數
|
供電 |
DC 3.6V鋰亞電池 |
|
續航時間 |
搭配我司提供電池，5min上傳一次數據可連續使用3年 |
|
采集器電路工作溫度 |
-20℃~+60℃ |
|
采集器輸出信號 |
LORA無線信號 |
|
采集器傳輸距離 |
室內市區 |
可穿3-4堵混凝土墻 |
|
室外 |
視距3000米 |
|
采集器防護等級 |
IP65 |
|
傳感器工作溫度 |
-40℃~+60℃ |
|
傳感器內核芯片耐溫 |
85℃ |
|
傳感器土壤水分參數 |
量程 |
0-100% |
|
分辨率 |
0.1% |
|
精度 |
0-50%內±2%，@（棕壤，30%,25℃）；
50-100%內±3%，@（棕壤，60%,25℃） |
|
傳感器土壤溫度參數 |
量程 |
-40~80℃ |
|
分辨率 |
分辨率：0.1℃ |
|
精度 |
±0.5℃（25℃） |
|
傳感器防護等級 |
IP68 |
|
傳感器探針材料 |
防腐特制電極 |
|
傳感器密封材料 |
黑色阻燃環氧樹脂 |
|
傳感器默認線纜長度 |
2米，線纜長度可按要求定制 |
|
傳感器外形尺寸 |
45*15*123mm |

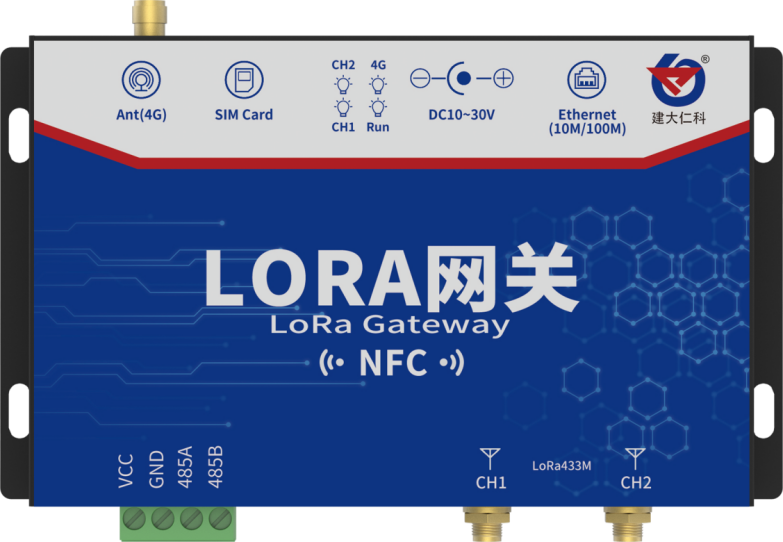

2.1.14.5 LORA網關
2.1.2.5.1 功能特點
■ 直流 10~30V 寬電壓供電?，F(xiàn)場可采用電源適配器供電或太陽能供電系統供電。
■ 金屬鈑金外殼，自帶屏蔽，抗干擾能力強，現場運行更加穩定。
■ 具有通信、運行指示燈，現場可輕松判斷設備問題。
■ 采用 LORA 擴頻通信技術，多信道通信，增強鏈路通訊穩定性，增加穿透及傳輸能力。
■ 與我司 LORA 閥門控制器搭配，可實現 2S 內開關閥門的控制響應。
■ 最多可同時接我司 32 路采集（具體采集器型號可查看附錄 2）及 32 路控制。通信過程采用特有加密技術確保不被監聽，確?？刂瓶煽?，杜絕誤動作。
■ 上傳協議開放，我司提供多款平臺供用戶選擇，用戶也可自己開發的平臺。
■ 具有遠程升級功能，可現場進行功能定制遠程升級。
2.1.14.5.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45網口 |
通過網口方式上傳數據，僅ETH版 |
|
4G |
通過4G方式上傳數據，僅4G版 |
|
LORA |
LORA擴頻通信 |
|
RS-485接口 |
預留接口 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 |
|
設備配置 |
NFC |
可使用中性手機APP“碰一碰NFC配置”配置網關參數 |
|
功耗 |
1W |
|
三、方案功能
3.1 氣象站＋無線灌溉
農業四情平臺（farm.0531yun.com）

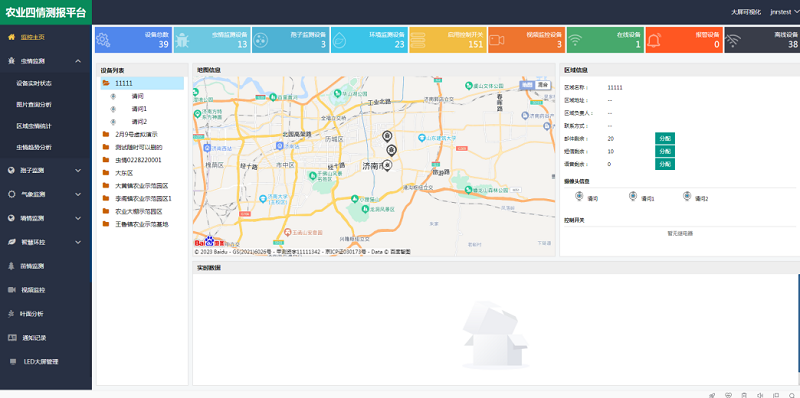

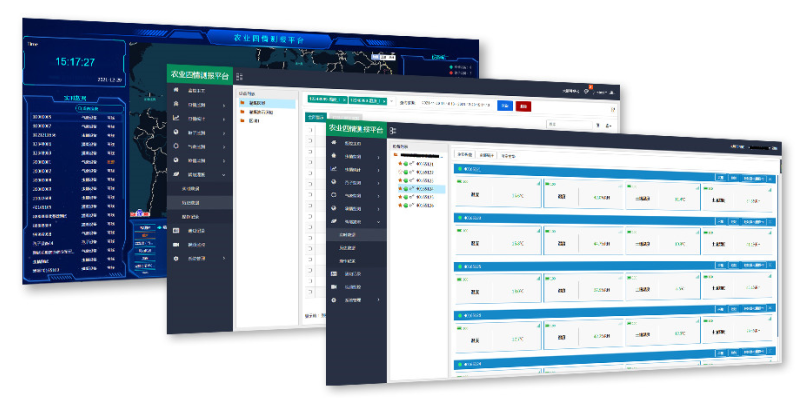

農業四情測報平臺是集灌溉、蟲情、苗情、墑情、孢子監測于一體的在線監控平臺。該平臺可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。

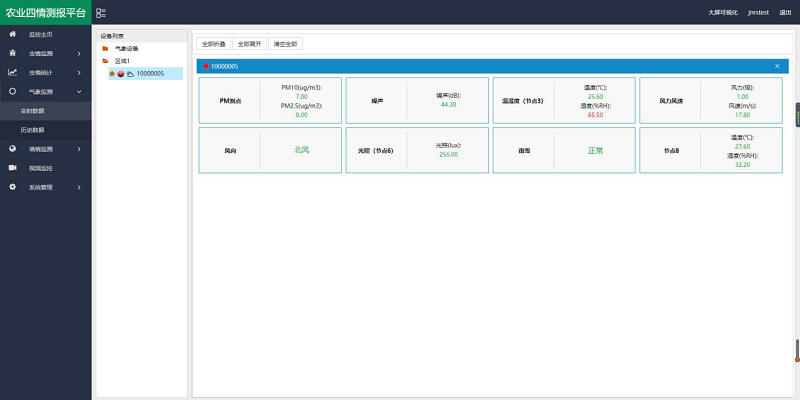

3.1.1 實時數據

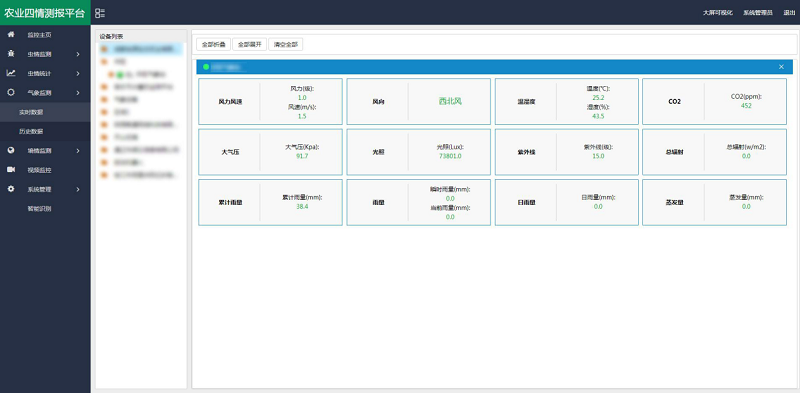

該模塊可實時展示區域下所有設備的狀態?？梢赃x擇多個設備， 右側展示選中設備的狀態和節點數據。
注：設備離線顯示灰色，設備在線顯示綠色，設備報警顯示紅色。
【數據超限變紅】
3.1.2歷史數據
可查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。報警數據會以紅色顯示，支持生成數據曲線圖，具有單個或多個因子數據存儲/查 詢/導出數據功能，支持PDF、excel等多種數據格式導出。同時可導出數據查詢的時間 段、查詢數據賬號、設備電量、設備在線狀態等重要信息。

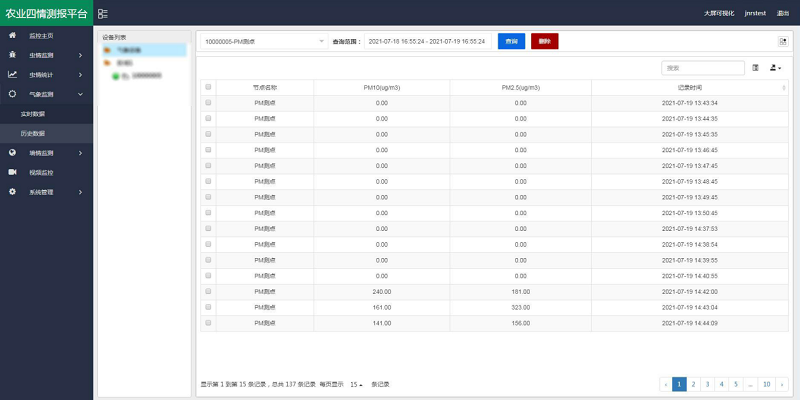

【歷史數據列表查看】

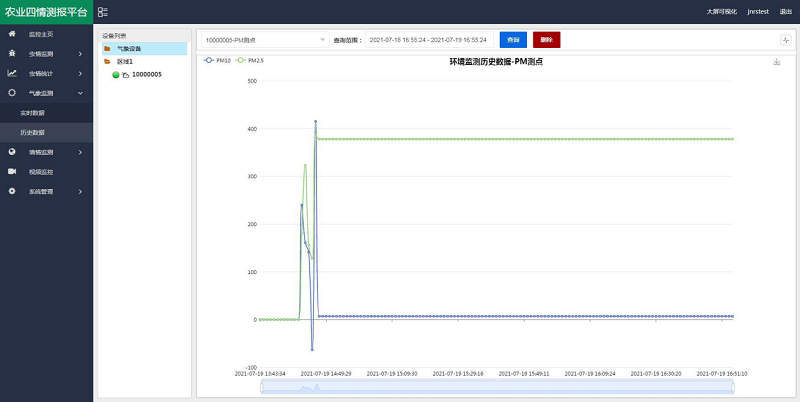

【歷史數據曲線查看】
3.1.3視頻監控

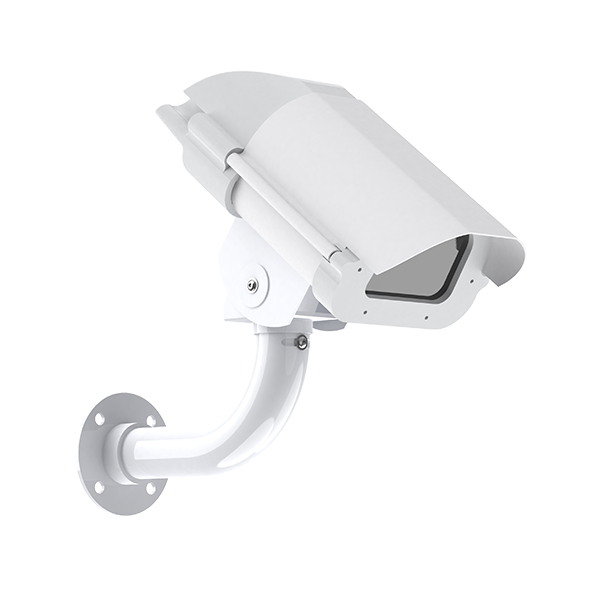

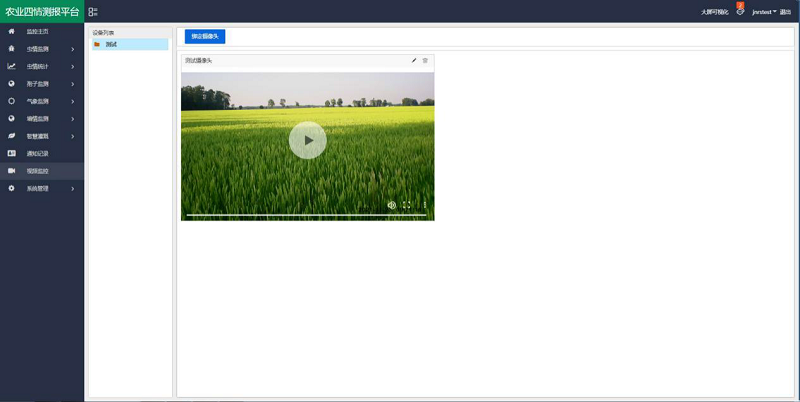

全面性的監管，實現農作物周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.1.4 系統管理
系統管理包括用戶管理、區域管理、設備管理、系統日志四部分。

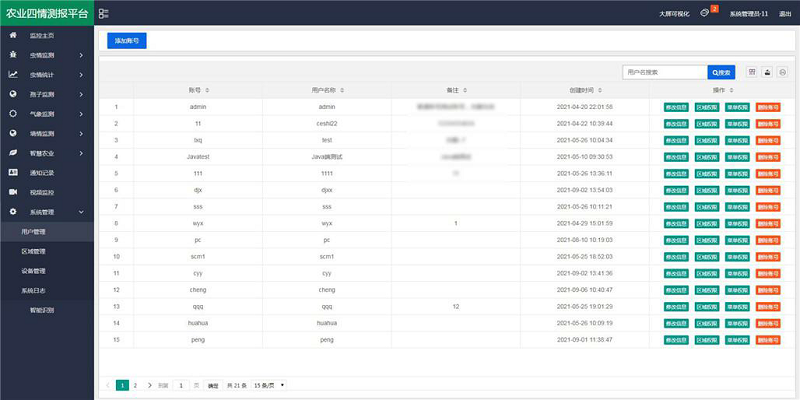

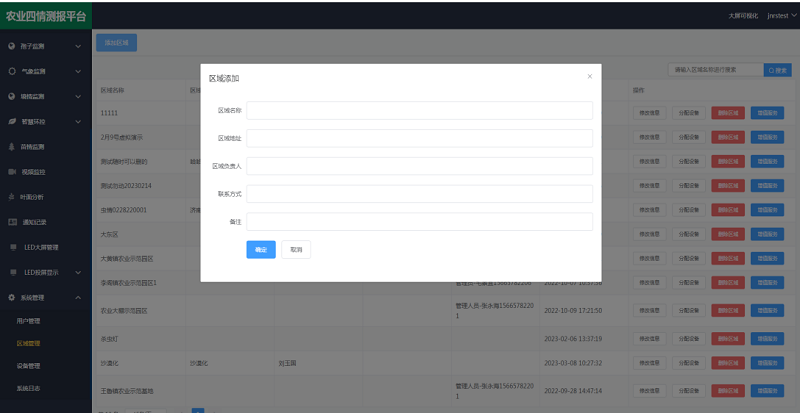

用戶管理：該模塊具有添加子賬號、修改子賬號、管理子賬號、設置區域權限、 菜單權限等功能。

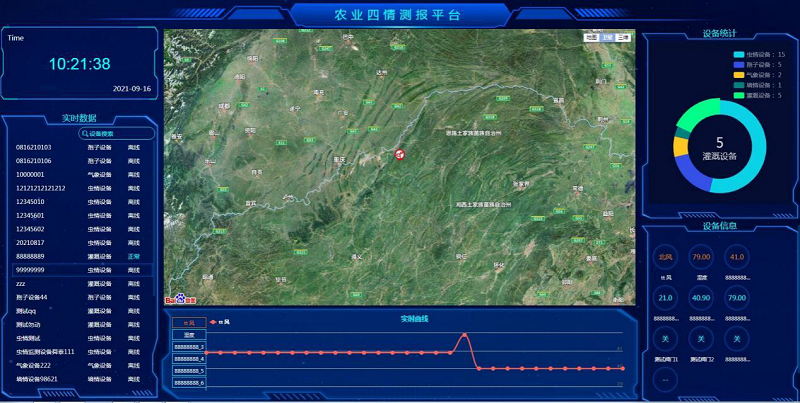

3.1.5大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
3.2 蟲情
農業四情測報平臺是集灌溉、苗情、墑情、孢子監測于一體的在線監控平臺。 該平臺可以通過賬號密碼在不同終端登錄，實現對監測點 位置、設備類型的實時監測，還可以通過手機、Pad、計算機 等信息終端向管理者推送實時監測信息、歷史數據曲線查看、 告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。
3.2.1平臺界面

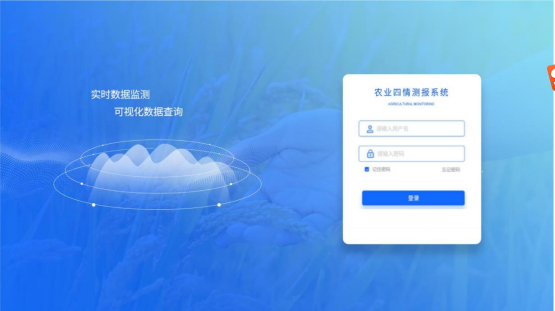

在瀏覽器輸入農業四情測報平臺的網址 http://farm.0531yun.cn/，即可跳轉到登錄界面， 正確輸入賬號密碼，點擊登錄即可，勾選記住密碼，下次不用輸入賬號密碼即可登錄。
3.2.2 監控主頁
登錄成功后，直接進入到監控主頁界面。
3.2.3 實時蟲情
依次選擇設備、時間，再點擊查詢即可查詢到所選時間范圍內的圖片，圖片生成的害蟲種類和數量在此顯示。
3.2.4 蟲情趨勢分析

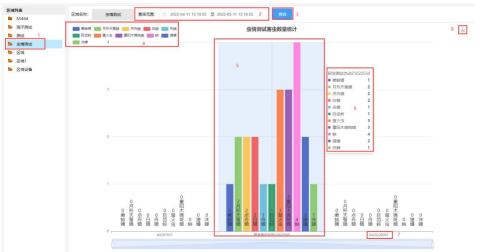

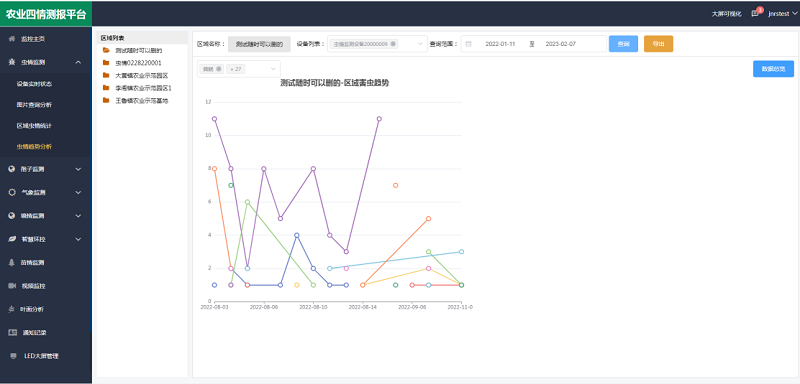

選擇區域，選擇時間后點擊查詢，即可查詢出區域內各害蟲種類數量的曲線變化。（柱狀圖和折線圖）
3.2.5 設備實時狀態

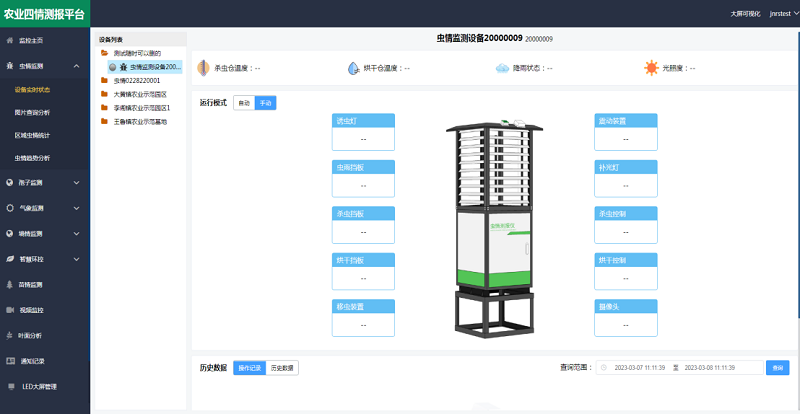

點擊設備實時狀態，可以精準看到蟲情監測儀的運行模式，顯示在線、離線、報警和全部設備的總數量。
3.2.6 賬號分級
包括區域名稱、區域地址、區域負責人、地址、聯系方式。

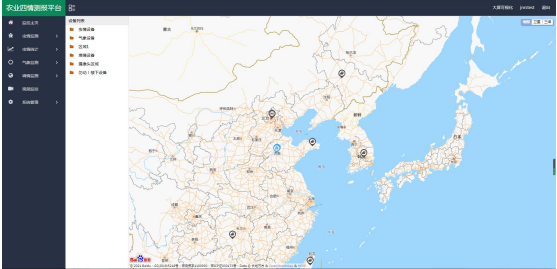

3.2.7 電子地圖

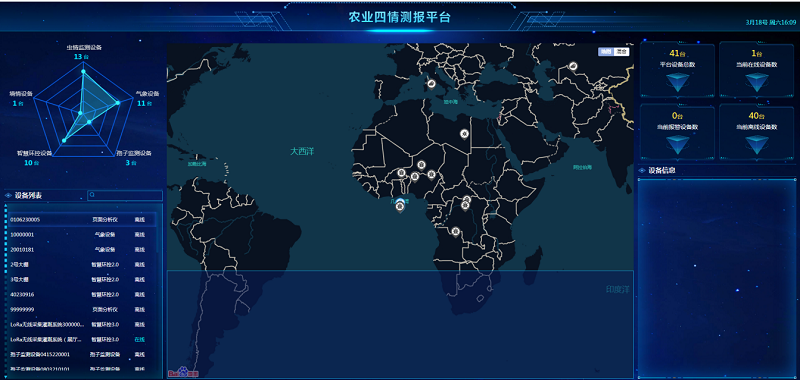

3.2.8 大屏可視化
大屏可視化界面，當點擊蟲情或孢子設備時，實時曲線會顯示成實時圖片

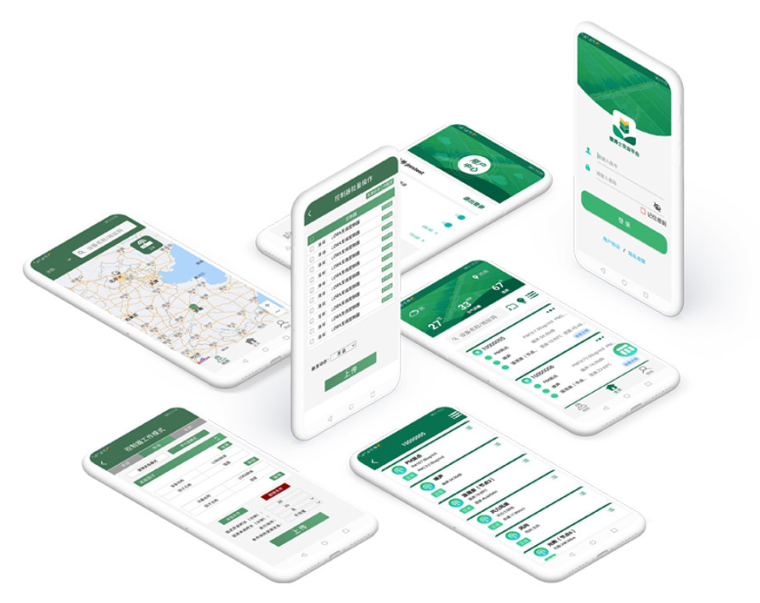

3.3 壤博士農業平臺（移動端）
用戶可以通過“壤博士”手機APP隨時隨地接收所需信息推送,查看實時數據、歷史數據并能實現移動灌溉管理操作。
