孢子設備監測方案

一、系統概述

1.1 方案背景

據統計，在1000多種農作物病害中，60%是孢子病害。病菌孢子體積小、質量輕，多數飄散在空氣中，有著傳染性強、易爆發成災的特點，是一種氣傳性的植物病害，在一定程度上制約著農業產業的提質增效和農民增收。

冬春季節是農作物疫病疫情的高發季節，在北方若是出現氣溫偏高情況將會極大地增加了小麥條銹病的越冬菌源量，很容易在春季造成條銹病的發生流行。

病菌孢子體積小、質量輕，多數飄散在空氣中，有著傳染性強、易爆發成災的特點，是一種氣傳性的植物病害，在一定程度上制約著農業產業的提質增效和農民增收。因此，想要降低對付難度，提前做好病害監測工作是很有必要的，一旦監測到植物病害的發生，工作者就能及時采取措施進行防治，減少病害對農作物生長的影響。

1.2 方案概述

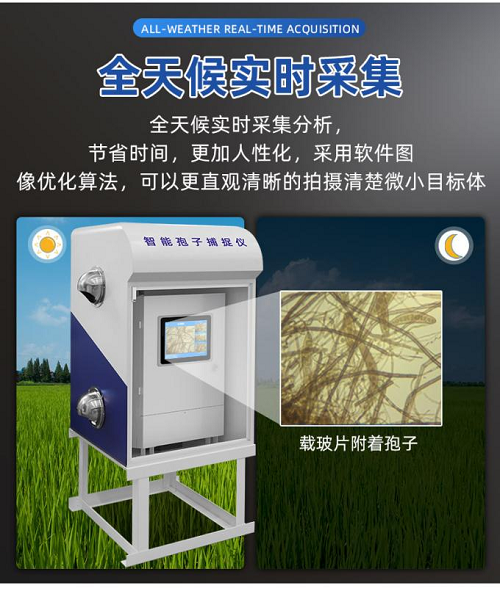

建大仁科公司研發的智能孢子捕捉儀，主要監測病害孢子存量及其擴散動態，為預測病害流行、傳染提供可靠數據。設備內置高倍光學顯微成像系統，利用精度限位技術、自動智能化聚焦融合技術、物聯網傳輸控制技術等手段，全天候?qū)崟r采集分析孢子情況。

為了實現減藥控害并及時監測農業病菌孢子的情況，我司自主研發了建大仁科智能化孢子分析儀，它采用光、電、數控技術，自動顯微成像能夠全天候?qū)λ东@的病菌孢子進行自動拍攝和連續監測。

二、系統簡介

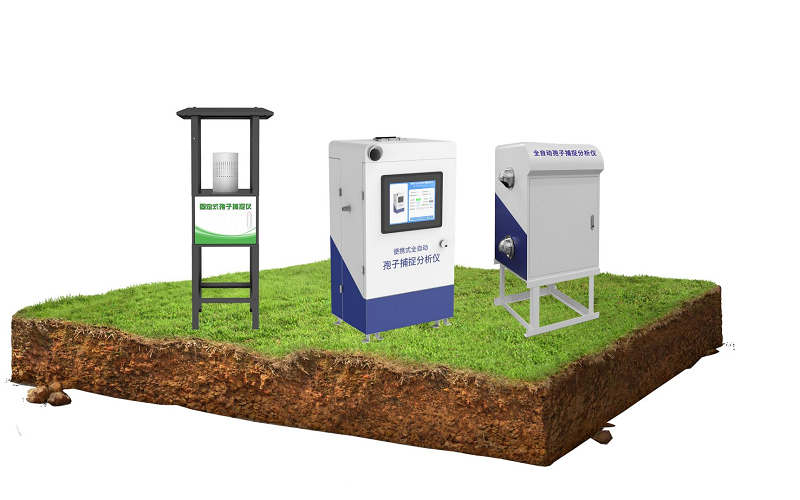

2.1 方案組成

2.1.1 固定式孢子捕捉儀

2.1.1.1 功能特點

■ 符合 GB/T 24689.3-2009 植物保護機械孢子捕捉儀（器）標準。

■ 設備可連續、定時可調工作。

■ 兼容 ATCSP 病蟲測防系統

■ 可固定在測報區域內，定點觀察特定區域孢子種類及數量。

■ 孢子捕捉儀經過特殊風道氣流循環設計，進出風口形成風道，確?？諝獾牧魍ㄐ?，有效降低采集重復率，縮短了采樣時間，提高了采集效率。

2.1.1.2 技術參數

供電電壓	220V AC 或太陽能供電系統供電
功耗	≤180w
工作環境	-30～70℃
工作環境	0~95%（相對濕度）、無凝結
載玻片尺寸	長度：75mm，寬度 25mm，厚度 1mm
設備尺寸	7007001665mm
集氣口風速	0.3~5m/s
工作模式	連續、間斷、定時

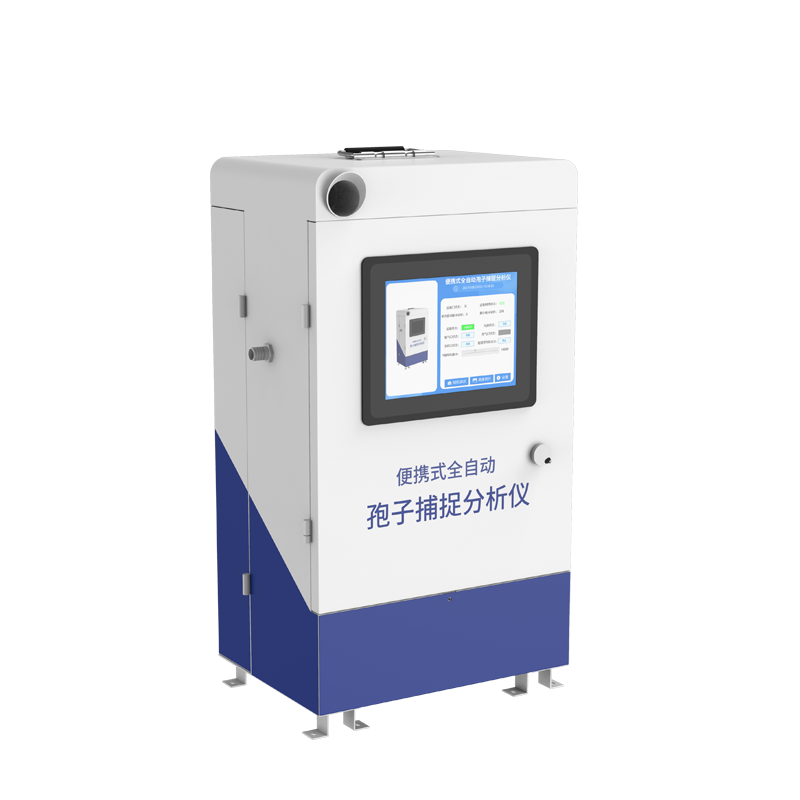

2.1.2 便攜式全自動孢子捕捉分析儀

2.1.2.1 功能特點

■ 設備采用光、電、數控技術，自動顯微成像全天候?qū)λ东@的病菌孢子自動拍攝。

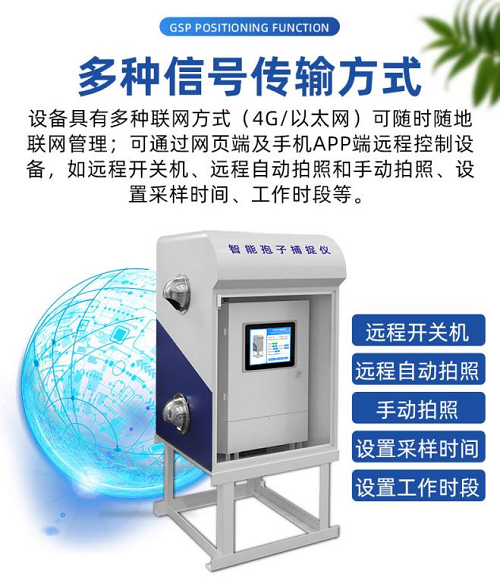

■ 設備具有多種聯網方式(4GRJ45）可隨時隨地聯網管理；可通過網頁端及手機 APP 端遠程控制設備，如開關機、遠程自動拍照和手動拍照、設置采樣時間、工作時段等。 ■ 孢子設備內有高分辨率顯微鏡，可以清晰拍攝顯示 5~100um 孢子。

■ 孢子捕捉分析儀經過特殊風道氣流循環設計，進出風口形成風道，確保空氣的流通性，有效降低采集重復率，縮短了采樣時間，提高了采集效率。

■ 孢子捕捉分析儀內置 10.1 寸高清大屏顯示，安卓操作系統，具有良好的人機交互界面。支持本地查看拍攝照片、配置設備參數、控制設備等功能。

■ 內置 GPS 定位功能（選配），可在網頁地圖中查看設備位置信息數據。

■ 統計分析：采用云服務器技術，實現對病菌孢子圖片的人工統計與分析，可實時人工遠程查看確認，縮短了預測預報周期。

2.1.2.2 技術參數

供電電壓	220V AC 或太陽能供電系統供電
功耗	最大工作功耗：65W 待機功耗：26.4W
通信方式	4G 上傳
通信方式	網口上傳
工作環境	-20～70℃
工作環境	0~95%（相對濕度）、無凝結
成像系統基本參數	光學放大 20X；500 萬像素 CMOS 圖像傳感器（可選 800 萬或 1200 萬像素）
內置載玻帶	一次更換最長可以連續使用 365 天，每天拍 3 次
絕緣電阻	≥2.5M?（漏電保護）
顯示屏	10.1 寸
系統	安卓
設備尺寸	420.0308.7787.7mm

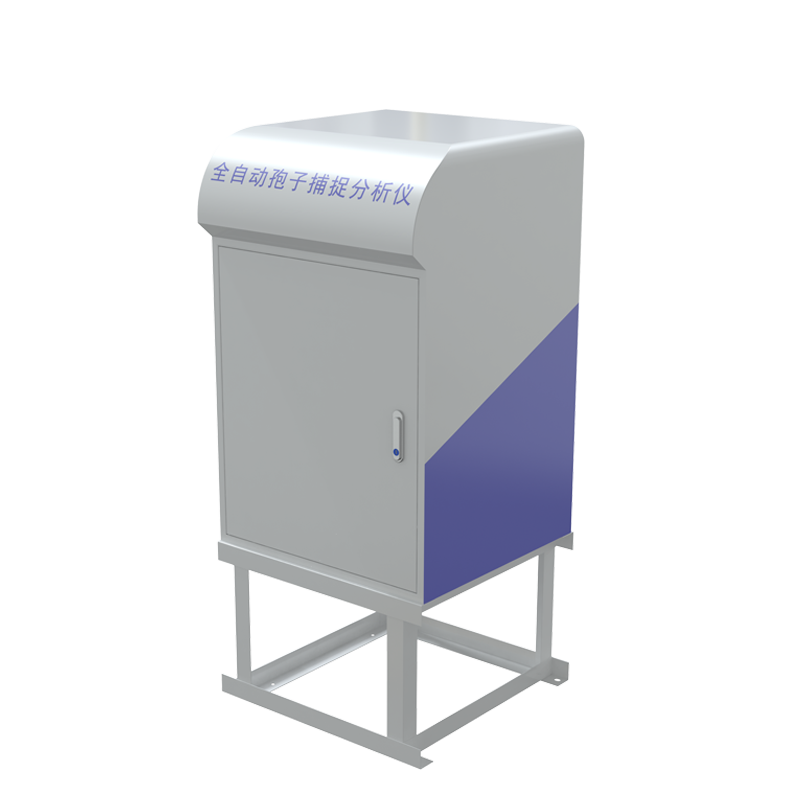

2.1.3 全自動孢子捕捉分析儀

2.1.3.1 功能特點

■ 設備采用光、電、數控技術，自動顯微成像全天候?qū)λ东@的病菌孢子自動拍攝。■ 設備具有多種聯網方式(4GRJ45）可隨時隨地聯網管理；可通過網頁端及手機 APP 端遠程控制設備，如開關機、遠程自動拍照和手動拍照、設置采樣時間、工作時段等。 ■ 孢子設備內有高分辨率顯微鏡，可以清晰拍攝顯示5~100um孢子。

■ 內置 GPS 定位功能（選配），可在網頁地圖中查看設備位置信息數據。

2.1.3.2 技術參數

供電電壓	220V AC 或太陽能供電系統供電
功耗	最大工作功耗：65W 待機功耗：26.4W
通信方式	4G 上傳
通信方式	網口上傳
工作環境	-20～70℃
工作環境	0~95%（相對濕度）、無凝結
成像系統基本參數	光學放大 10X；500 萬像素 CMOS 圖像傳感器(可選 800 萬或 1200 萬）
內置載玻帶	一次更換最長可以連續使用 365 天，每天拍 3 次
絕緣電阻	≥2.5M?（漏電保護）
顯示屏	10.1 寸
系統	安卓
設備尺寸	6006401418mm
氣體采樣	采集時間 60~1200 分鐘（設置范圍），可采集面積：長寬 5021mm；
工作時間設置	定時啟動，24 時制，可以任意設置 24 小時開啟時間；

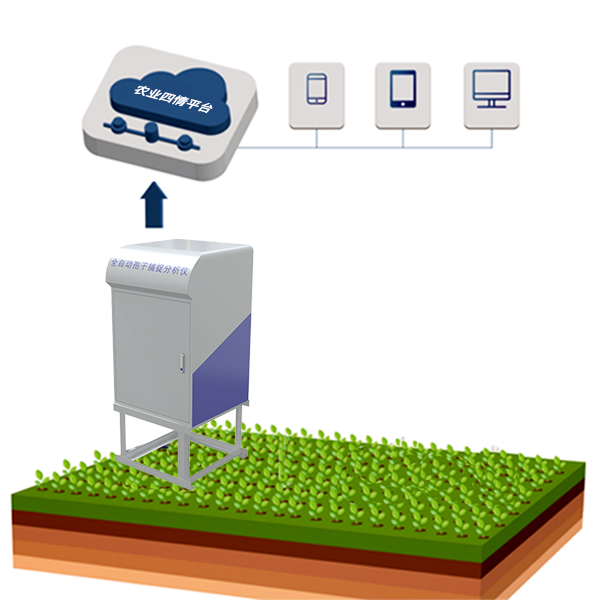

2.1.4 上傳方式

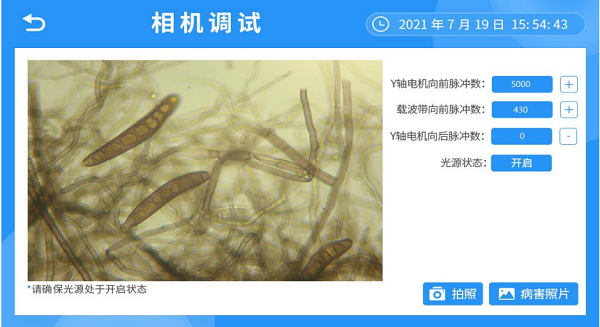

2.1.5 相機調試

在進行相機調試之前請先打開光源。

■ Y 軸電機運動脈沖數：控制電機的前后微調運動載玻帶向前脈沖數：控制載玻帶向前微調

■ 光源狀態：可以點擊控制光源的狀態。

■ 拍照：點擊進行拍攝照片。

■ 病害照片：點擊可進入病害照片查看界面。

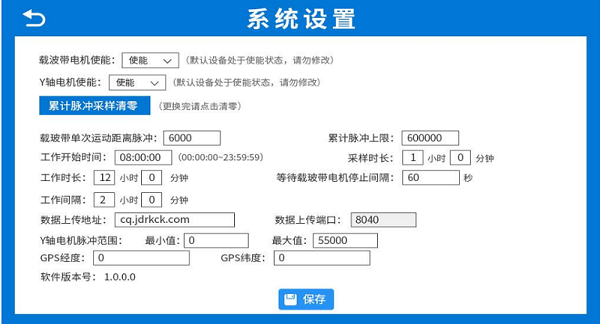

2.1.6 系統設置

■ 載玻帶電機使能：默認設備處于使能狀態，非更換載玻帶請勿修改。

■ Y 軸電機使能：默認設備處于使能狀態，非專業人士指導請勿修改。

■ 累計脈沖采樣清零：更換完載玻帶請點擊清零。

■ 載玻帶單次運動距離脈沖：載玻帶從采樣口到顯微鏡正下方的距離脈沖數。

■ 開始工作時間：00:00:00~23:59:59。

■ 累計脈沖上限：到達此上限 90%時，設備將提示更換載玻帶。

■ 工作時長：設備的工作時長，0~24 小時，若設置為 24 小時，設備將一直工作。

■ 采樣時長：0~20 小時，采樣時長應小于工作時長。

■ 數據上傳地址：設備上傳數據的平臺地址，若使用我司的農業四情平臺，默認地址為： cq.jdrkck.com。

■ 數據上傳端口：設備上傳數據的平臺端口，若使用我司的農業四情平臺，默認端口為：8040

■ GPS 經緯度（選配）：設備的 GPS 經緯度信息。

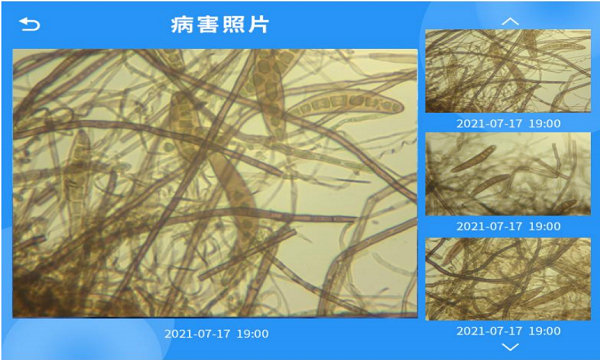

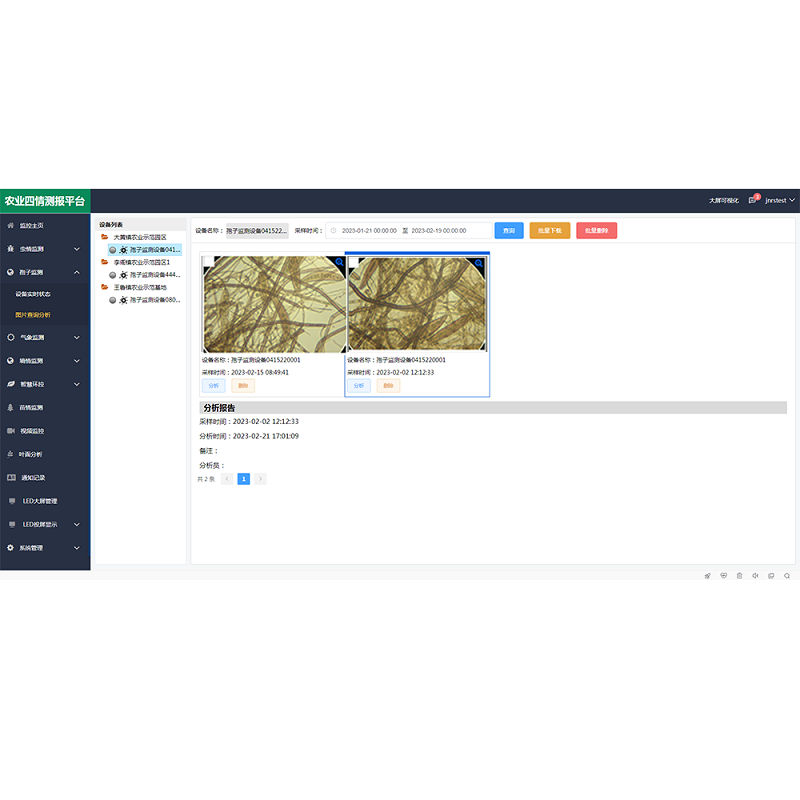

2.1.7 病害照片

通過設備顯示可以實時查看害蟲情況。

三、軟件平臺

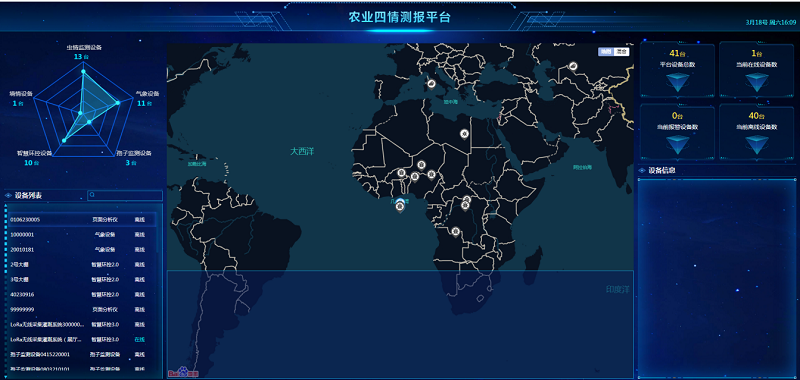

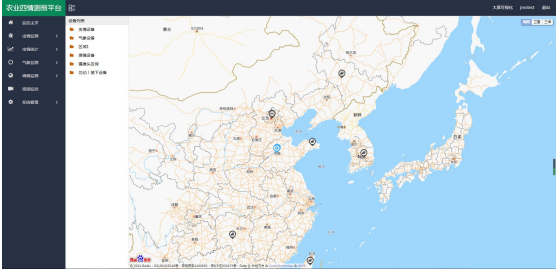

農業四情測報平臺是集灌溉、苗情、墑情、孢子監測于一體的在線監控平臺。該平臺可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機 等信息終端向管理者推送實時監測信息、歷史數據曲線查看、告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。

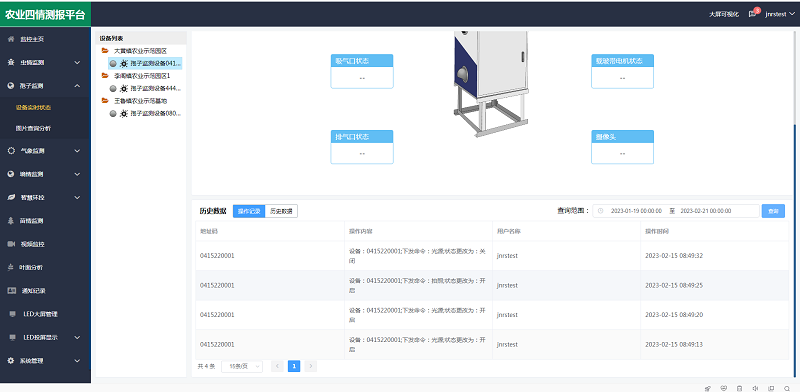

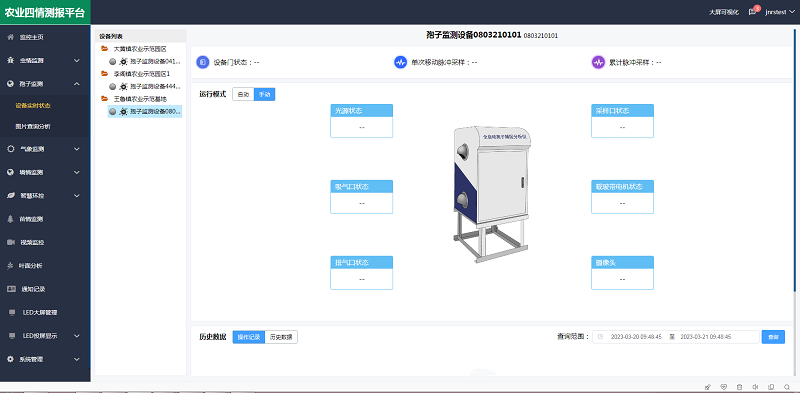

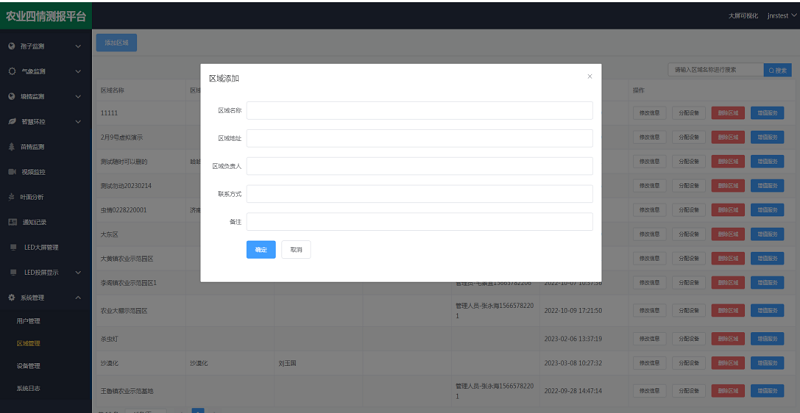

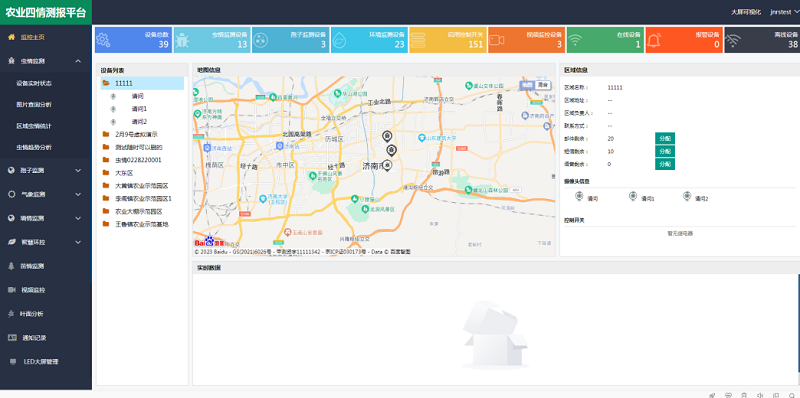

平臺界面

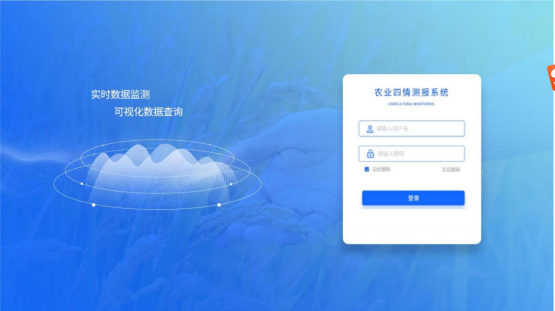

在瀏覽器輸入農業四情測報平臺的網址 http://farm.0531yun.cn/，即可跳轉到登錄界面，正確輸入賬號密碼，點擊登錄即可，勾選記住密碼，下次不用輸入賬號密碼即可登錄。
