一、 系統概述
1.1 項目背景
食用菌方艙就是人工栽培食用菌(食用菇、耳聯大型真菌)可人工控制溫度、濕度、通風環境的出菇廠房。我國食用菌產業具有諸多鮮明的特點。一方面,它生產方式靈活、規?？纱罂尚 ⑿б娓?、生產模式可選擇性強等,具有“點草成金”，“化腐朽為神奇”之稱;另一方面,食用菌生產對于環境也有著較高的要求。
食用菌方艙主要用來為食用菌的生長創造適宜的環境條件。在建造食用菌方艙時,必須根據食用菌對環境條件的要求，慎重考慮,周密設計。總體來說,食用菌方艙的環境必須滿足以下幾點:
■ 要求通風換氣良好。既能使菇房?jī)?nèi)的廢氣及時排出,又能使外界新鮮空氣迅速進入;
■ 保溫、保濕性能好。-方面要防止熱氣外流(如培養料后發酵) ,另-方面則能阻止外面冷熱:空氣侵入;
■ 密閉性好。室內不易受外界條件變化的影響,冬暖夏涼,風吹不到菌床上,有利于防治雜菌及病蟲。菌菇房?jī)?nèi)要有適宜的溫度、濕度、二氧化碳含量等。
■ 此外,還要考慮菌菇房的空間比例、屋頂斜度、單元面積、密閉性及安全性等。
近年來,隨著經濟和科技的發展,電子技術和信息技術的日趨成熟,也帶來了溫室控制方面的一場革命, 計算機自動控制已逐漸成為現代農業發展的重要手段和措施。在此背景下,我司采用先進的微電腦技術、傳感器技術、自動控制技術，自主研發了食用菌方艙環境監控系統,以先進的技術和現代化設施,利用覆蓋面廣的RS485或4G網絡數據傳輸,人為控制食用菌生長的環境條件,使其生長少受外界環境的影響,做到常年工廠化,進行高效率,高產值和高效益的生產。
1.2 建設目標
食用菌方艙環境監控系統解決方案的總體目標是實現對食用菌方艙內的環境和設備的統一監測與控制,從而有效保障食用菌成長的溫度、濕度、CO2濃度等環境條件,提高食用菌的產量和品質。食用菌成長的溫度、濕度、CO2濃度等環境條件,提高食用菌的產量和品質。
整個監控系統解決方案結合食用菌方艙的實際分布環境,在不同區域安裝相應的設備,具體架構如下:
■ 兩路溫濕度記錄儀和兩路CO2溫濕度變送器通過4G信號傳輸方式將實時監測到的食用菌方艙內的空氣溫度、濕度以及CO2濃度值上傳至綜合環境監控云平臺;
■ 根據實時監測到的方艙內環境溫度變化,學習型空調調溫器代替空調遙控器對方艙內空調進行升溫、降溫調節控制;
■ 根據實時監測到的方艙內環境濕度變化,環境監控主機通過網絡繼電器控制加濕機進行加濕工作;
■ 通過對每個食用菌方艙環境的監測控制,逐步實現對食用菌生產的智能化、自動化、科學化管理,在提高食用菌產量的同時也實現食用菌品質的提升。
1.3 設計原則
根據食用菌方艙運營和管理的的實際需求,以及國內外技術發展的現狀和方向,參考國內外食用菌方艙環境監控技術建設的先進項目,借鑒其建設經驗,在方案中我們遵循以下幾項具體原則:
■ 穩定可靠
只有穩定運行的系統,才能確保系統內各項設備的平穩運行，監控系統的作用和意義才能體現。整體方案從方案架構、產品設計等各個層面,都以穩定可靠作為設計的第一目標。
■ 架構合理具有可擴展性
采用平臺級的理念來架構系統,使整個方案安全平穩地運行,并具備良好的擴展性。可擴展性保證當用戶有更多的要求時,引入的新設備可以順利地與本次配備的設備共同工作,進一步擴 展與提高系統的性能和功能。
■ 盡可能簡約的配置
整個方案盡可能采用簡約的連接方式，去掉各種冗余配置,減少故障點,提高系統穩定性,降低系統造價。
■ 更好的系統效率
方案設計以盡可能提高系統整體的運行效率為重要依據,選擇更合適的產品以及更合適技術方案實現。
■ 更高的性價比
方案一直以更高性價比為目標,不斷升級和改進軟硬件產品,針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計,綜合客戶需求以及擴展性要求,選擇最合適的產品,降低系統造價,為客戶節約項目成本。
■ 系統更易于使用和維護
方案設計根據項目建設規則等選擇臺適的監控產品和技術方案實現,力爭使系統更容易使用和維護,降低客戶使用監控系統的管理和維護成本。
1.4 設計依據
■《農產品基本信息描述食用菌類》GB/T 37109-2018
■《食用菌產業項目運營管理規范》GB/Z 35041-2018
■《食品安全國家標準食用菌及其制品》GB 7096-2014
■《食用菌生產技術規范》NY/T 2375-2013
■《秸稈栽培食用菌霉菌污染綜合防控技術規范》NY/T 2064-2011
■《食用菌栽培基質質量安全要求》NY/T 1935-2010
■《食用菌菌種生產技術規程》NY/T 528-2010
■《農作物品種審定規范食用菌》NY/T 1844-2010
二、系統介紹
2.1 食用菌方艙環境監測系統介紹
食用菌方艙環境監控系統解決方案是集食用菌方艙內環境監測(包括對方艙內空氣溫度、濕度以及二氧化碳濃度的監測) ,設備聯動控制(空調、加濕機) , 環境監控主機以及綜合環境監控云平臺于一體的智能食用菌方艙環境監測控制管理體系。
該系統通過若干車載溫濕度記錄儀以及二氧化碳溫濕度變送器,對方艙內的各種環境監測數據進行分析,實時反映現場設備運行的環境情況、設備本身運行情況;并通過聯動控制空調、加濕機等現場設備，自動調節食用菌方艙內的空氣溫度、濕度以及CO2含量。有助于實現保障方艙內食用菌的正常生長,防止因環境改變、設備狀態變化而造成的損失,滿足方艙遠程運維的可靠管控要求,為新型現代化食用菌方艙的智能化、可視化、自動化、互動化發展做有效支撐。
本監測系統施工部署簡單方便,細節考慮周到,擴容方便;監控管理平臺也非常人性化,界面友好、操作簡單、功能食用菌方艙環境監控系統解決方案是集食用菌方艙內環境監測(包括對方艙內空氣溫度、濕度以及二氧化碳濃度的監測) ,設備聯動控制(空調、加濕機) , 環境監控主機以及綜合環境監控云平臺于一體的智能食用菌方艙環境監測控制管理體系。

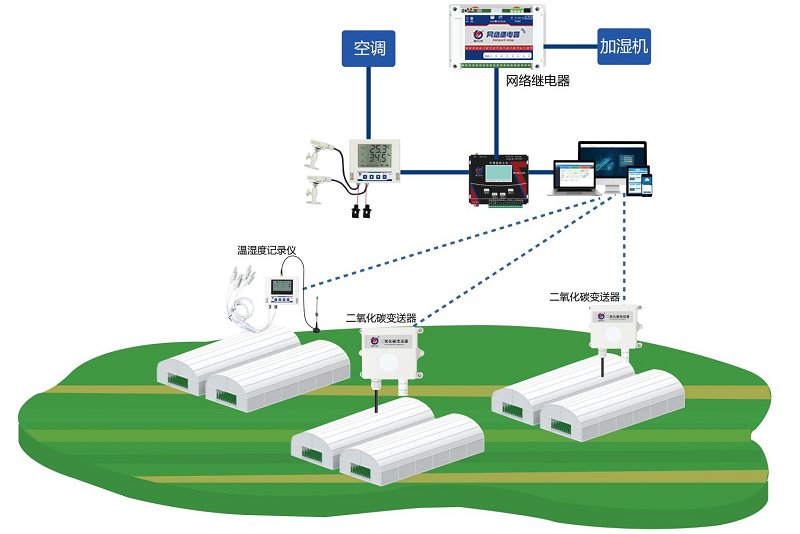

2.2 食用菌方艙環境監測系統拓?fù)鋱D
三、方案設備
3.1 設備組成

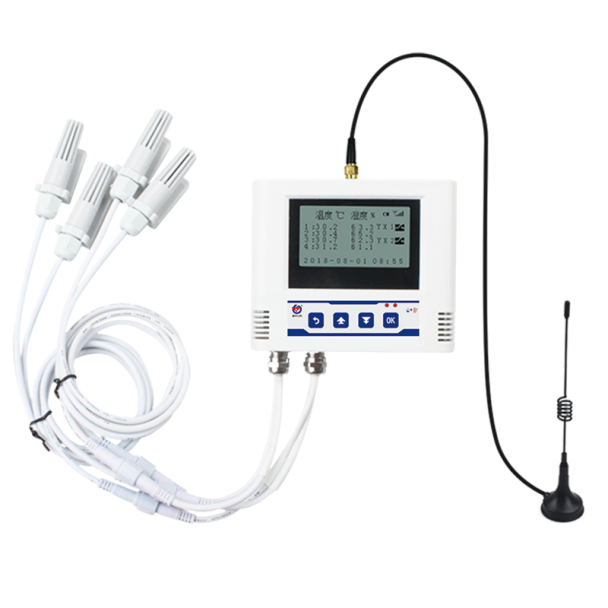

3.1.1 4G車載多探頭溫濕度記錄儀
采用中文液晶顯示，具有溫濕度上下限報警，限值自由設置，溫度、濕度憑碼校準，4G數據傳輸?shù)裙δ埽瑑?nèi)部集成報警功能模塊（蜂鳴器），可實現超高、低溫、高、低濕時報警。
3.1.1.1 功能特點
· 瑞士原裝溫濕度測量單元，探頭線最長可達 30 米
· 采用 GRPS 傳輸方式，無需現場布線，無距離限制
· 可實現斷電告警、來電告警
· 內置存儲，通信恢復后，自動續傳已存數據
· 設備參數全部通過短信配置與查詢，簡單方便
· 溫濕度采集頻率 2S/次，數據上傳頻率 5S~10000 S/次可設
· 內置報警功能，可進行報警的上下限值及回差值設置
· 具有 2 路開關量信號輸入（選配），可接入 2 路門磁等開關量信號
· 內置一路蜂鳴器，外延一路聲光報警器（選配），可實現超限聲光報警
· 可實現超限短信告警、振鈴語音告警
· 可接免費的 RS-RJ-K 軟件平臺、環境監控云平臺或物聯云平臺
· 適應 DC10~30V 寬電壓供電或內置備用電池供電
3.1.1.2 技術參數
|
供電 |
10~30VDC |
|
功耗 |
0.5W(平均功耗) |
|
通信接口 |
GPRS/GSM，中國移動或中國聯通的手機網絡 |
|
4G（選配），中國移動或中國聯通或中國電信的手機網絡 |
|
數據上傳 |
GPRS 進行數據上傳，數據上傳間隔 5S-10000S 可設 |
|
參數設置 |
短信參數設置，支持中英文混合短信 |
|
報警功能 |
溫濕度越限短信報警、振鈴語音報警、市電斷電來電短短信報 警、振鈴語音報警；就地聲光報警；開關量報警 |
|
內部存儲 |
記錄周期 1 分-24 小時可設置，記錄容量：65000 組 |
|
A 準精度 |
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH 非結露 |
|
探頭工作溫度 |
-40℃~+120℃，默認-40℃~+80℃ |
|
探頭工作濕度 |
0%RH-100%RH |
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
響應時間 |
濕度 |
≤8s(1m/s 風速) |
|
溫度 |
≤25s(1m/s 風速) |
|
探頭個數 |
2~4 路（默認 4 路） |
|
開關量輸入信號 |
1~2 路（默認 2 路） |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1s |
|
備用電池工作時間 |
≥48h |

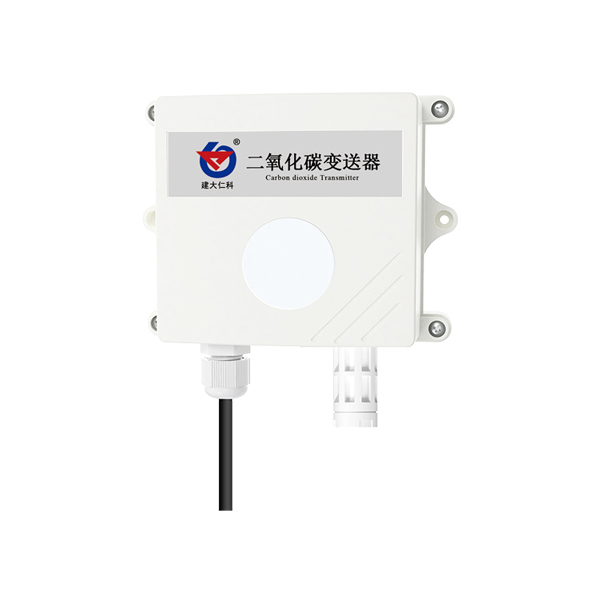

3.1.2 二氧化碳變送器
該變送器采用新型紅外檢定技術進行CO2濃度測量，反應迅速靈敏，避免了傳統電化學傳感器的壽命及長時間漂移問題。
3.1.2.1 功能特點
■ 新型紅外檢定技術進行 CO2 濃度測量，準確度高，漂移小，壽命長
■ 測量范圍寬，默認 0-5000ppm（默認），自帶溫度補償，受溫度影響小。
■ 485 通信，標準 ModBus-RTU 通信協議，通信地址及波特率可設，最遠通信距離 2000 米
■ 產品采用壁掛式防水殼，安裝方便，防護等級高。
3.1.2.2 技術參數
|
項目 |
內容 |
|
功耗 |
0.3W（24VDC） |
|
供電 |
10~30V DC （平均電流<85mA） |
|
CO2測量范圍 |
0~5000ppm（默認）可選：0~2000ppm 0~10000ppm |
|
CO2精度 |
0 ~ 5000 ppm : ±(50ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(50ppm +5% F•S)（25℃） |
|
高精度：0 ~ 5000 ppm : ±(45ppm +3% F•S)（25℃） 0 ~10000 ppm : ±(45ppm +5% F•S)（25℃） |
|
系統預熱時間 |
2min(可用)、10min(最大精度) |
|
響應時間 |
90%階躍變化時一般小于 90S |
|
穩定性 |
<2%F·S |
|
非線性 |
<1%F·S |
|
分辨率 |
1 ppm |
|
工作環境 |
-10℃~+50℃，0%RH~95%RH 非結露 |
|
數據更新時間 |
2s |

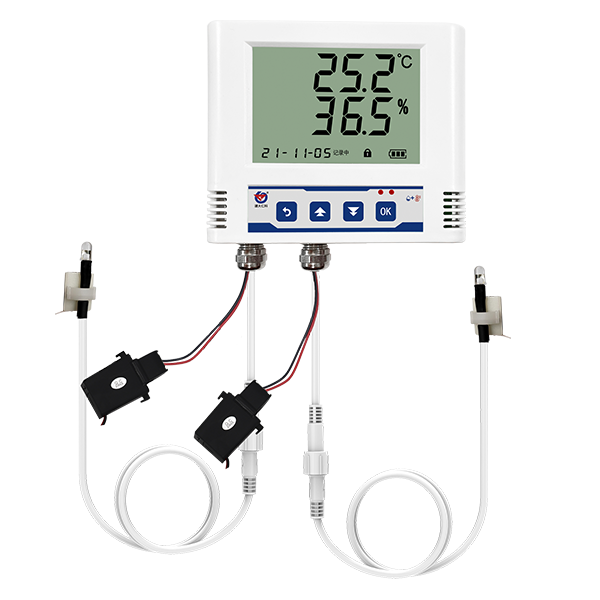

3.1.3 空調控制器
該設備是一款MODBUS接口的萬能空調調溫器。帶有學習功能，可以學習空調遙控器的控制碼，從而代替遙控器對空調進行控制；最多可學習60組按鍵功能；支持檢測空調運行狀態。
3.1.3.1 功能特點

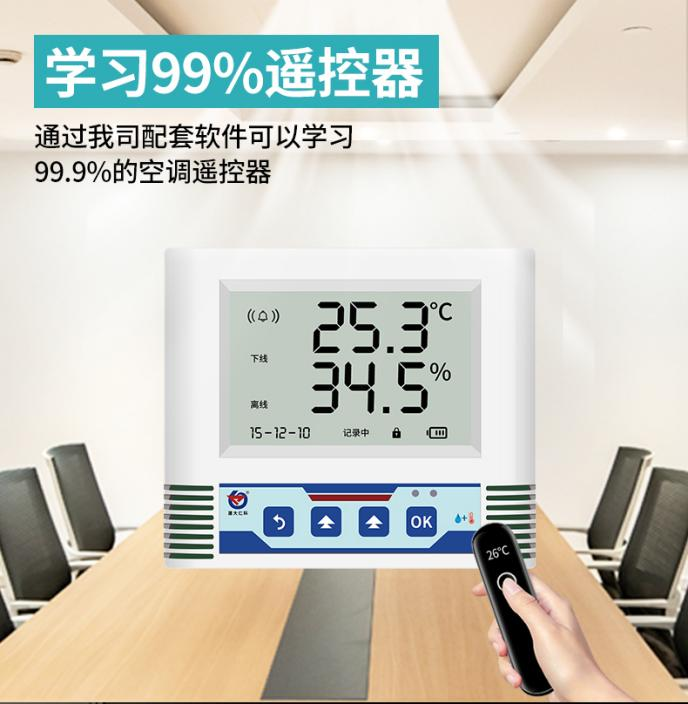

· 通過我司配套軟件可以學習 99.9%的空調遙控器。

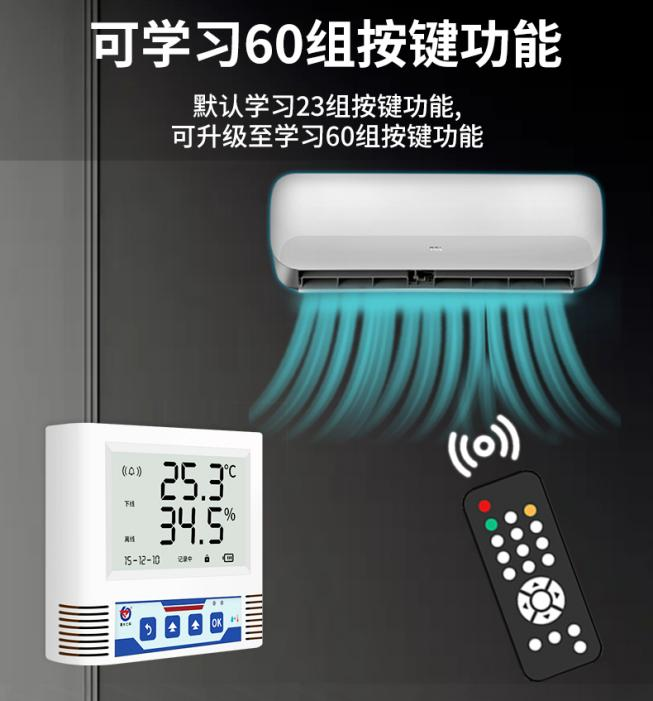

· 可學習 23 組按鍵功能。
· 帶有 485 接口，可通過 MODBUS-RTU 協議代替遙控器對空調進行控制。
· 批量召測下載學習碼。
· ModBus 通信地址可設置，波特率可修改。
· RS-KTC-N01 設備采用寬電壓供電直流 10~30V 均可。
· 485 通信線通信距離最遠可達 2000 米。
· 在一臺主機上遠程控制兩路空調。
· 遠程采集空調控制器所在地的溫度。
· 遠程定時開關空調。
· 根據設定的溫度下限值、上限值自動開關空調。
· 控制失敗報警（選配繼電器輸出）。
· 超溫、低溫報警（選配繼電器輸出）。
· 設備配置有掉電保護功能，掉電保存設置的參數。
· 配置空調來電自啟功能，空調控制器斷電重新來電，自動發送“自定義通道 20”指令。支持外掛紅外探頭，紅外發射延長線可達 5 米。
· 支持檢測空調運行狀態。
3.1.3.2 技術參數
|
供電 |
DC 10~30V |
|
功耗 |
0.3W |
|
使用環境 |
-20℃~+60℃，0%RH~95%RH 非結露 |
|
通信接口 |
RS485；標準的 ModBus-RTU 協議；通信波特率：2400、4800、9600 可設 |
|
紅外口 |
可學習 99%遙控器，并成功對空調進行控制 |

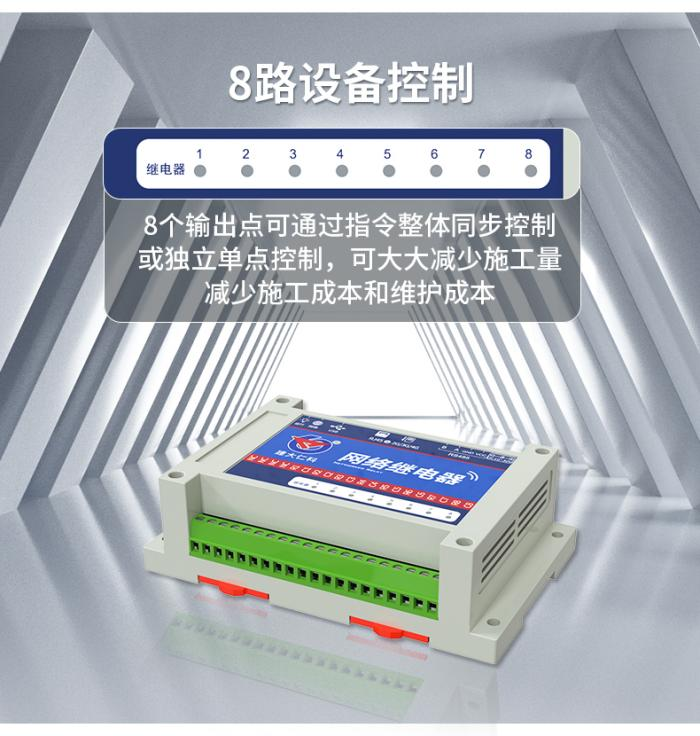

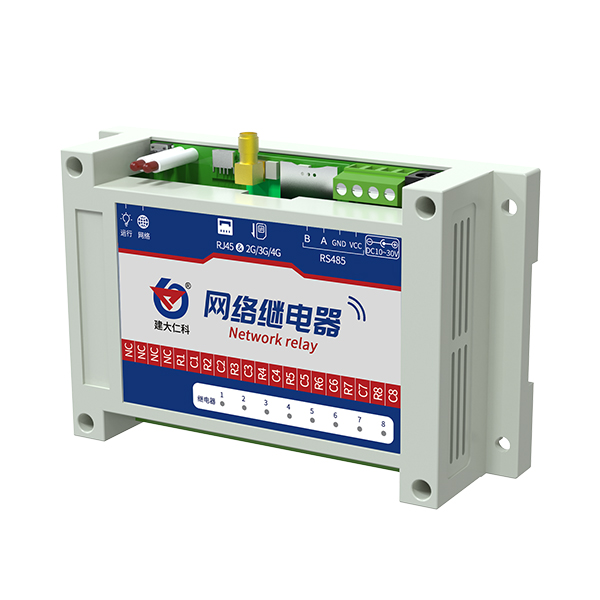

3.1.4 網絡繼電器
網絡繼電器是一款控制 8 路繼電器控制器。8 路開關量輸出可用于各類場合的即時控制， 可控制小于 10A-250VAC/30VDC 的設備，若控制大型設備，再連接中間繼電器即可。
3.1.4.1 功能特點
■ 8個輸出點可通過指令整體同步控制或獨立單點控制。
■ 設備適應 DC10~30V 寬電壓供電
■ 斷電后自動斷開繼電器
■ 標準RS485接口，Modbus-RTU協議，方便二次開發。
3.1.4.2 技術參數
|
供電電壓 |
DC10~30V 寬直流供電 |
|
功耗 |
0.8W(12V) |
|
串口 |
RS485 |
|
工作環境 |
工作溫度 ： -10℃～+50℃ |
|
工作環境濕度：≤85%RH。 |
|
設備尺寸 |
145*90*40 |
|
可控繼電器數量 |
8 個 |
|
開關量工作功率 |
10A-250VAC/30VDC |
|
編 碼 |
8 位二進制 |
|
數據位 |
8 位 |
|
奇偶校驗位 |
無 |
|
停止位 |
1 位 |
|
錯誤校驗 |
CRC（冗余循環碼） |
|
波特率 |
2400bit/s、4800bit/s、9600 bit/s 可設，出廠 默認為 4800bit/s |

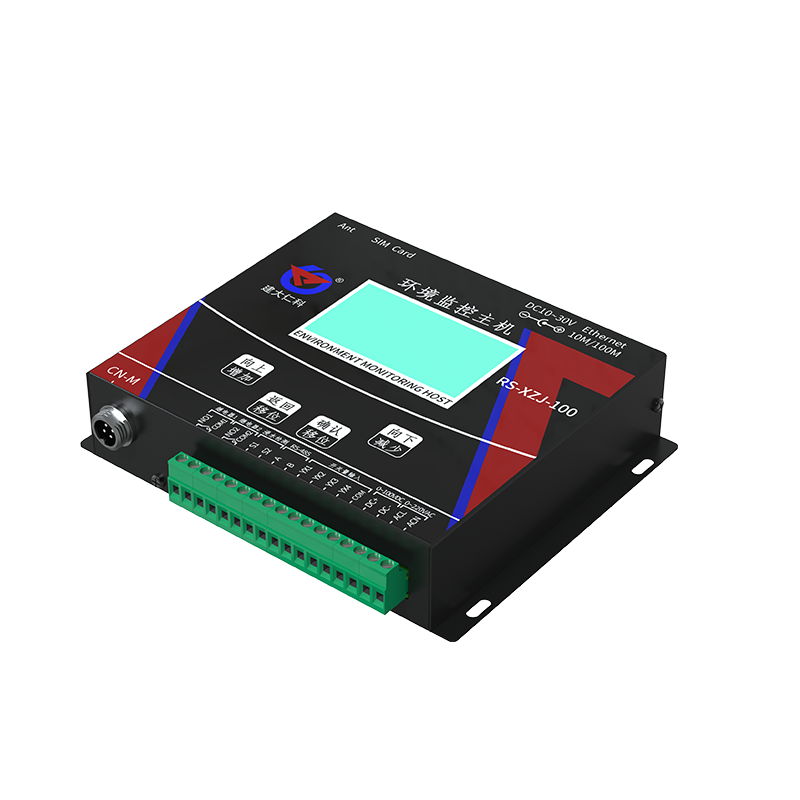

3.1.5 環境監控主機
該設備為機房、倉庫等環境監控的場所研發的一款多功能監控主機,該設備支持 4G、以太網、RS485有線等任一方式上傳數據，設備內置大屏液晶，界面友好易操作，同時該主機能夠外接1臺最大1024*256點陣的LED屏。
3.1.5.1 功能特點
· 具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器例如：風速、風 向、空氣質量、土壤水分等變送器。
· 1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺。
· 1 路多功能 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺。
· 強大的脫機短信報警功能，報警內容可自定義(功能選配)。
· 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件。
· 大屏中文液晶顯示，界面簡潔友好。
· 內置數據存儲，可存儲 52 萬條記錄。
· 帶有 1 路浸水檢測功能可外接漏水電極也可外接漏水繩，最長 30 米。
· 帶有 1 路 0~220V 交流電壓輸入檢測，可用于市電斷電報警。
· 帶有 1 路 0~100V 直流電壓輸入檢測，可用于檢測蓄電池電壓。
· 帶有 4 路開關量輸入檢測，可外接門禁等開關量信號，其中第 4 路可用作外接翻斗式 雨量計。
· 可外接 1 路室外 LED 單色顯示屏，支持最大點陣數 1024*256。
· 設備超限，屏幕輪顯報警通道以及報警實時數據。
· 帶有 2 路報警繼電器觸點輸出，可外接聲光報警器。
· 可自動識別 RS485 接口從設備是否工作正常。
· 直流 10~30V 寬電壓供電。
· 設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
3.1.5.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
4G |
中國移動、中國聯通或中國電信的 手機網絡（中國電信無短信功能） |
|
RS-485 從站接口 |
通過 RS-485 上傳數據（可選擇規 約） |
|
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯示屏（可選擇規約） |
|
1 路直流電壓采集 |
采集量程 0-100V |
采集精度±0.1V，輸入阻抗≥100K |
|
1 路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，用戶也可選漏水 繩，最長可達 30 米 |
|
4 路開關量信號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2S |
|
2 路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 3A 本繼電器可關聯到任意通道的上下 限，用作報警或自動控制 |
|
1 路翻斗式雨 量計脈沖信號 輸入 |
采集磁開關脈沖信號進行雨量計 量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量（最近一分鐘）、 當前雨量（本日 00:00 至當前）、 昨日雨量（昨日 00:00-24:00）及永 久累計雨量值 （默認采用第四路開關量作為雨量 計輸入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔 1s~10000s 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
主從 RS485 接口通信距離 |
≥2000 米 |
采用 0.5 平方的 RVV 線纜最遠通信 距離可達 2000 米 |
|
供電范圍 |
DC 10~30V |
直流寬電壓供電 注：4G 版最大功耗約為 1.51w，不 帶 4G 版最大功耗約為 1.39w |

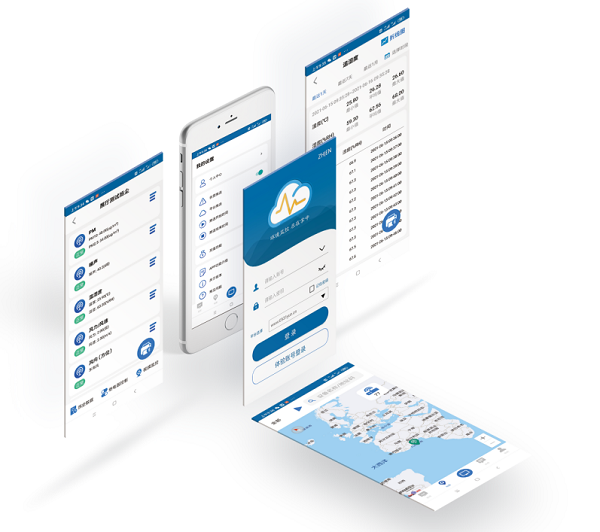

四、綜合環境監控云平臺
4.1 概述

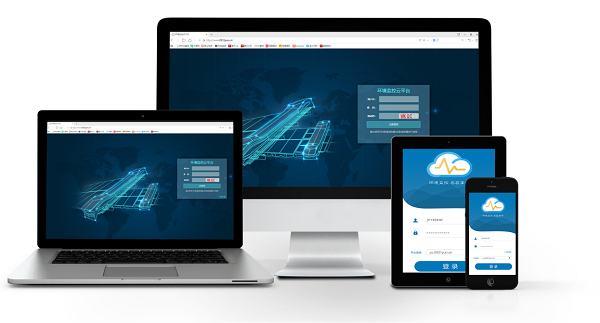

環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

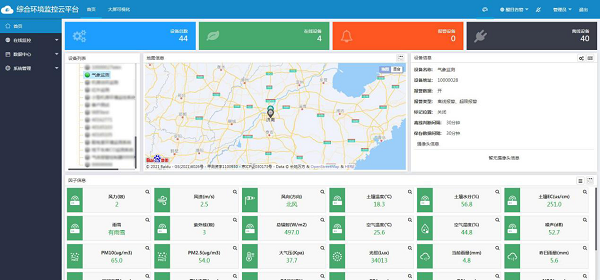

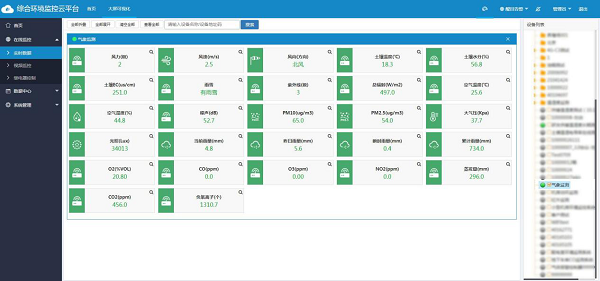

【首頁數據展示】
【列表展示】

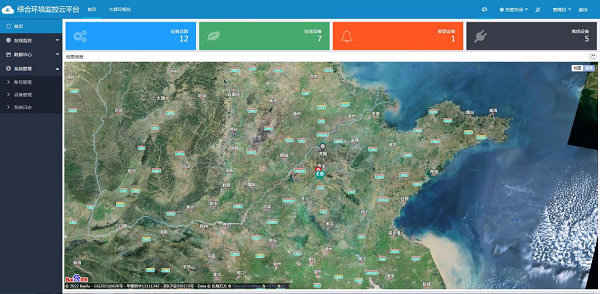

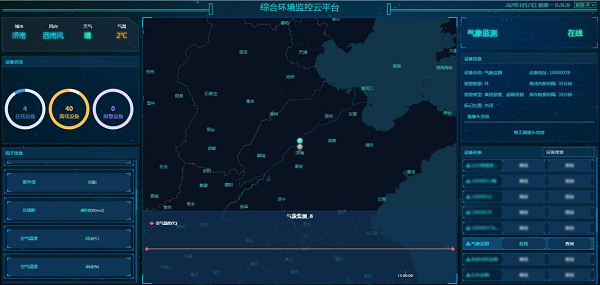

4.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
4.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

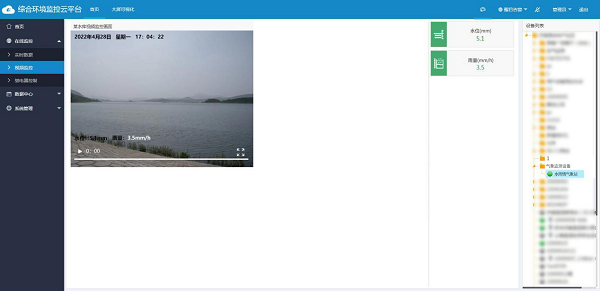

4.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

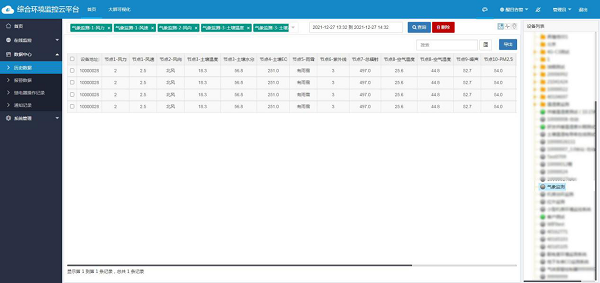

【歷史數據列表查看】

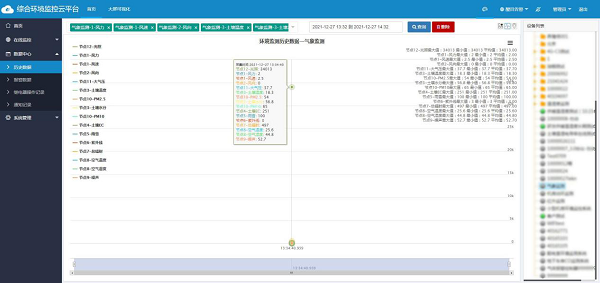

【歷史數據曲線查看】

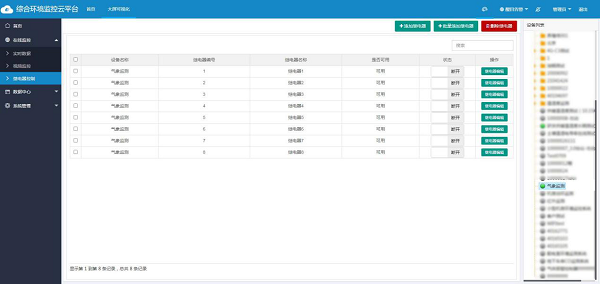

4.2.6 繼電器控制

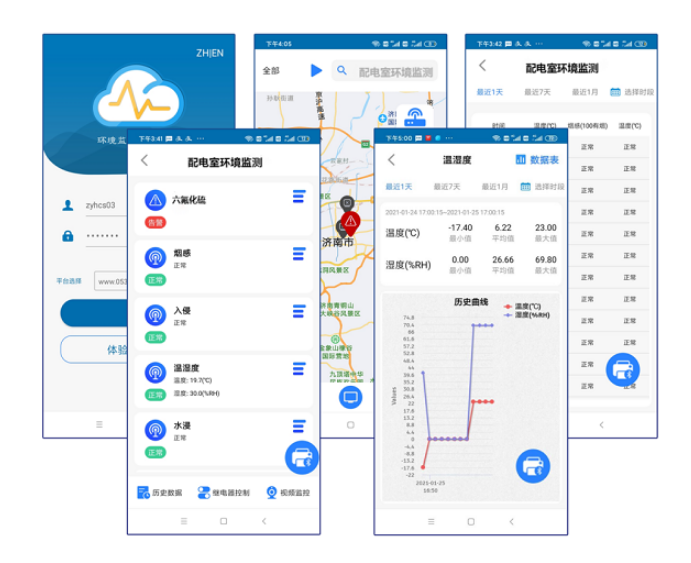

支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

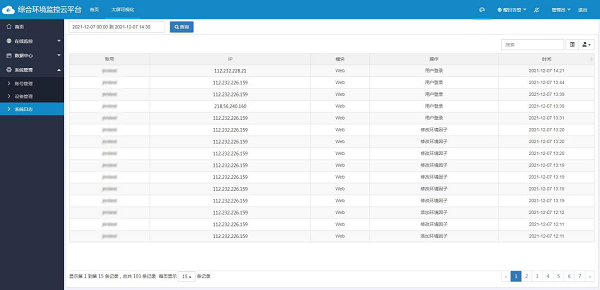

4.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

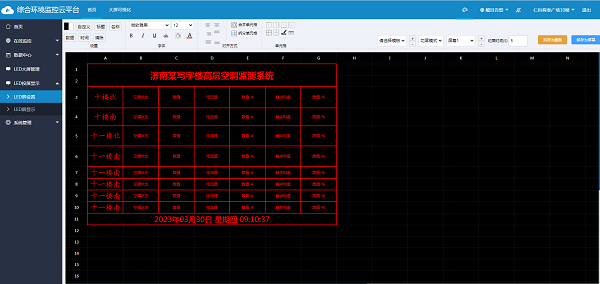

4.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
4.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
4.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
