一、 系統概述
1.1 方案背景
近些年來，隨著全球變暖的進程不斷加劇，全國各地農業蟲情災害頻發，對我國的糧食生產安全構成了嚴重的危險。
其中蚜蟲、粉虱、螨蟲、薊馬等害蟲快速繁殖期，這些害蟲蟲口密度大、世代重疊、蟲體小難發現、抗藥性逐年增強，若不及時對癥預防或治療，很容易造成害蟲泛濫成災，嚴重降低農作物的產量，影響其經濟效益。
1.2 方案概述
智能蟲情監測系統是新近推出的一種現代化害蟲自動測報系統，該系統運用生物學、生態學、數學、系統科學、邏輯學等知識和方法，利用現代光、電、數控技術、無線傳輸技術、物聯網等技術，結合實踐經驗和歷史資料，對病蟲害未來發展趨勢作出預測，極大提高了勞動效率和監測結果的準確性，為廣大科研人員和種植戶提供準確、及時的預報服務。
蟲情測報儀是我司研發的新一代符合GB-T24689.1-2009標準的圖像式蟲情測報工具。利用現代光，電，數控等技術，實現了害蟲誘捕蟲體遠紅外自動處理，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況 上傳到指定農業云平臺，對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。可廣泛使用于農業、林業、牧業、蔬菜、煙草、茶葉、藥材、園林、果園、城鎮綠化、檢疫等領域。

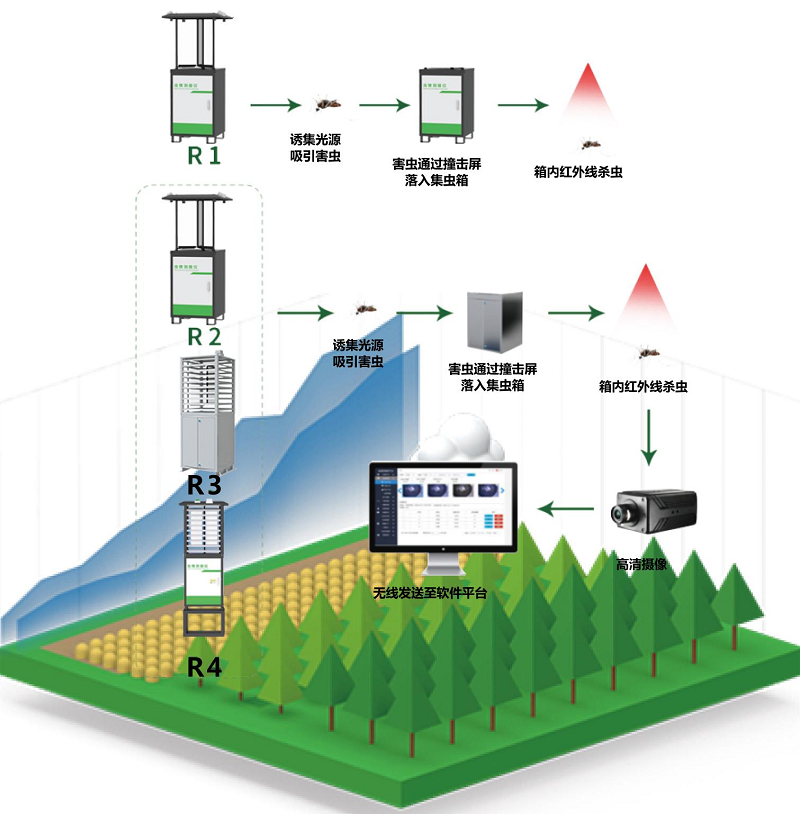

1.3 蟲情測報儀拓?fù)鋱D
二、 方案簡介
2.1 系統組成
2.1.1 蟲情測報儀R1
2.1.1.1 功能特點
■上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■雨蟲分離技術，自動將雨水與昆蟲分離
■利用光、電、數控技術，自動控制，兼容ATCSP病蟲測防系統
■光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態
■撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm

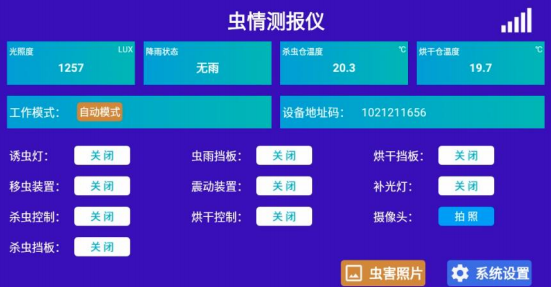

■觸摸屏可以顯示當前工作模式、通訊狀態
2.1.1.2 技術參數
|
供電電壓 |
220V AC 或太陽能供電 |
|
功耗 |
待機≤4W 整燈功率≤200W |
|
工作環境 |
0~70℃ |
|
0~95%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W 紫光燈管（主波長 365nm |
|
遠紅外蟲體處理倉溫度 |
工作 15min 后溫度可達 85℃±5℃ |
|
燈管啟動時間 |
≤5s |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜 間工作狀態下，不受瞬間強光改變工作狀態 |
|
設備尺寸 |
557*567*1634.57mm |
|
顯示屏 |
7 寸觸摸顯示屏（選配） |
2.1.1.3 設備選型
|
KH- |
|
公司代號 |
|
|
CQ- |
|
蟲情測報儀 |
|
|
R1- |
|
R1 型號 |
|
|
空- |
|
無顯示屏 |
|
7LCD- |
|
帶 7 寸顯示屏 |
|
|
空 |
220V 市電供電 |
|
T |
太陽能供電 |

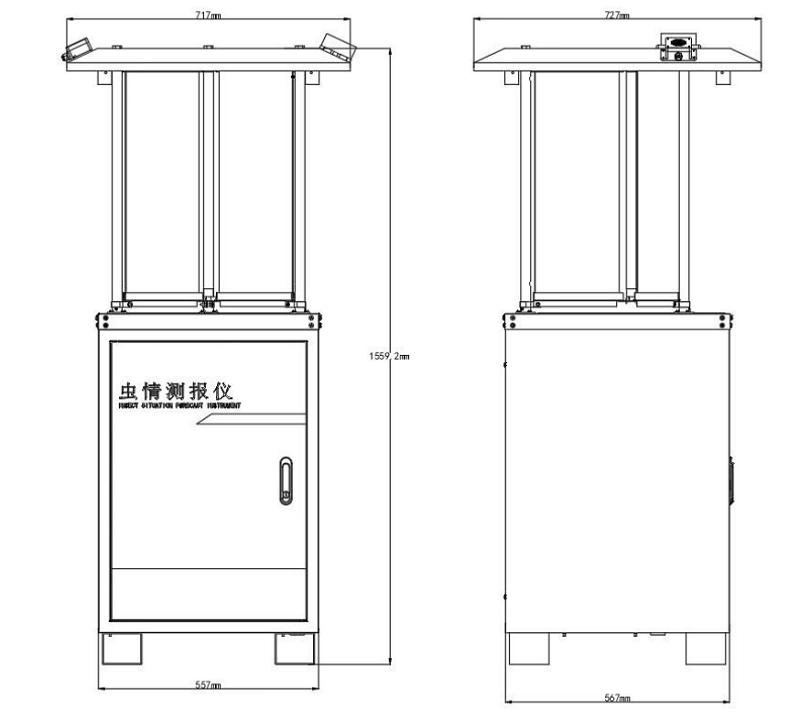

2.1.1.4 產品尺寸
2.1.2 蟲情測報儀R2
2.1.2.1 功能特點
■ 上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■ 雨蟲分離技術，自動將雨水與昆蟲分離
■ 光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態
■ 500萬像素高清攝像頭（可選800萬像素或1200萬像素），可清晰分辨每一個蟲體
■ 內置定位功能，可在平臺地圖查看設備站點等數據，方便用戶查看
■ 引蟲燈、殺蟲倉、烘干倉、攝像頭等可遠程手動控制
■ 撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm
■ 觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、 降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態
2.1.2.2 技術參數
|
供電電壓 |
220V AC或太陽能供電 |
|
功耗 |
待機≤4W
2000萬：待機≤25W
整燈功率≤200W |
|
通信方式 |
4G上傳 |
|
網口上傳 |
|
工作環境 |
0~70℃ |
0~85%（相對濕度）、無凝結
2000W：0~95%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W黑光燈管（主波長365nm） |
|
遠紅外蟲體處理倉溫度 |
工作15min后溫度可達85℃±5℃ |
|
燈管啟動時間 |
≤5s |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態 |
|
攝像頭像素 |
500萬/800萬/1200萬
2000萬可選 |
|
設備尺寸 |
557*567*1634.57mm
2000萬：614.2*648.6*1775.2mm |
|
顯示屏 |
7 寸觸摸顯示屏
2000萬：10.4 寸觸摸屏 |
2.1.2.3 設備選型
|
KH- |
|
公司代號 |
|
|
CQ- |
|
蟲情測報儀 |
|
|
R2- |
|
R2款 |
|
|
4G- |
|
4G上傳 |
|
ETH- |
|
網口上傳 |
|
|
5- |
|
500萬像素 |
|
8- |
|
800萬像素 |
|
12- |
|
1200萬像素 |
|
20- |
|
2000萬像素 |
|
|
AC- |
|
市電供電接口 |
|
T- |
|
太陽能供電接口 |
|
|
B1 |
帶B1款百葉窗 |
|
空 |
不帶百葉窗 |

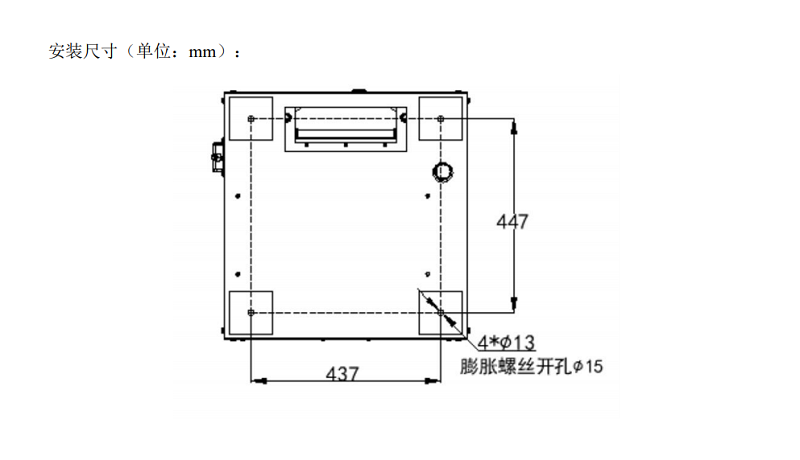

2.1.2.4 產品尺寸
2.1.3 蟲情測報儀R3
2.1.3.1 功能特點
■ 上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■ 雨蟲分離技術，自動將雨水與昆蟲分離
■ 光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態
■ 500W高清攝像頭，可清晰分辨每一個蟲體
■ 內置定位功能，可在平臺地圖查看設備站點等數據，方便用戶查看
■ 引蟲燈、殺蟲倉、烘干倉、攝像頭等可遠程手動控制
■ 撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm
■ 觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、 降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態
■ 可選配語音拆報功能,實時報報設備的工作狀態進程和拍照進程;需單獨下單農業報耆午模塊(RS-CQ-NYBJ) ;
■ 若選配不銹鋼接蟲盒，需要單獨配接蟲盒
2.1.3.2 技術參數
|
供電電壓 |
220V AC或太陽能供電 |
|
功耗 |
待機≤4W
整燈功率≤200W |
|
通信方式 |
4G上傳 |
|
網口上傳 |
|
工作環境 |
0~70℃ |
|
0~85%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W黑光燈管（主波長365nm） |
|
遠紅外蟲體處理倉溫度 |
工作15min后溫度可達85℃±5℃ |
|
燈管啟動時間 |
≤5s |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態 |
|
攝像頭像素 |
500萬/800萬/1200萬 |
|
設備尺寸 |

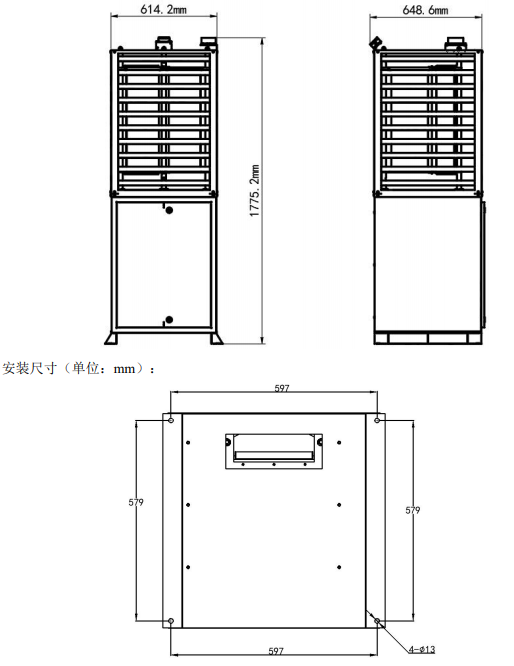

614.2*648.6*1775.2m |
|
顯示屏 |
7寸觸摸顯 |
2.1.3.3 設備選型
|
KH- |
|
公司代號 |
|
|
CQ- |
|
蟲情測報儀 |
|
|
R3- |
|
R3款 |
|
|
4G- |
|
4G上傳 |
|
ETH- |
|
網口上傳 |
|
|
5- |
|
500萬像素 |
|
8- |
|
800萬像素 |
|
12- |
|
1200萬像素 |
|
|
AC- |
|
市電供電接口 |
|
T- |
|
太陽能供電接口 |
|
|
PS |
噴塑 |
|
BXG |
不銹鋼 |
2.1.3.4 產品尺寸
2.1.4 蟲情測報儀R4
2.1.3.1 功能特點
■ 上下兩上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%
■ 雨蟲分離技術，自動將雨水與昆蟲分離
■ 光控技術，晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光 改變工作狀態
■ 可通過攝像頭實時采集傳送帶上的蟲子情況，所拍攝圖像清晰度能夠達到人工識別昆 蟲種類的要求。
■ 蟲體均勻?yàn)⒙淦戒佋趥魉蛶?，傳送帶可將所有誘集的昆蟲蟲體準確送至高清攝像裝 置拍攝區域內，并對誘集的昆蟲蟲體進行震動分散平整處理，保證每個昆蟲蟲體特征都被清 楚拍攝。
■ 內置定位功能，可在平臺地圖查看設備站點等數據，方便用戶查看
■ 引蟲燈、殺蟲倉、烘干倉、攝像頭等可遠程手動控制
■ 引蟲燈四周設有百葉窗，有效防止非目標大蟲子或樹葉等雜物進入設備，影響蟲體識 別
■ 撞擊屏互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm
■ 觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、 降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態
■ 10.1寸安卓觸摸屏可本地控制設備的開關及設置相關參數
■ 可選配語音拆報功能,實時報報設備的工作狀態進程和拍照進程;需單獨下單農業報耆午模塊(RS-CQ-NYBJ) ;
■ 若選配不銹鋼接蟲盒，需單獨接蟲盒（RS-CQ-JCH）
2.1.3.2 技術參數
|
供電電壓 |
220V AC或太陽能供電 |
|
功耗 |
待機≤25W
整燈功率≤200W |
|
通信方式 |
4G上傳 |
|
網口上傳 |
|
工作環境 |
0~70℃ |
0~85%RH（相對濕度）、無凝結
2000萬：0~95%RH（相對濕度）、無凝結 |
|
誘蟲光源 |
20W黑光燈管（主波長365nm） |
|
遠紅外蟲體處理倉溫度 |
工作15min后溫度可達85℃±5℃ |
|
燈管啟動時間 |
≤5s |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態 |
|
攝像頭像素 |
500萬/800萬/1200萬/2000萬可選 |
|
設備尺寸 |

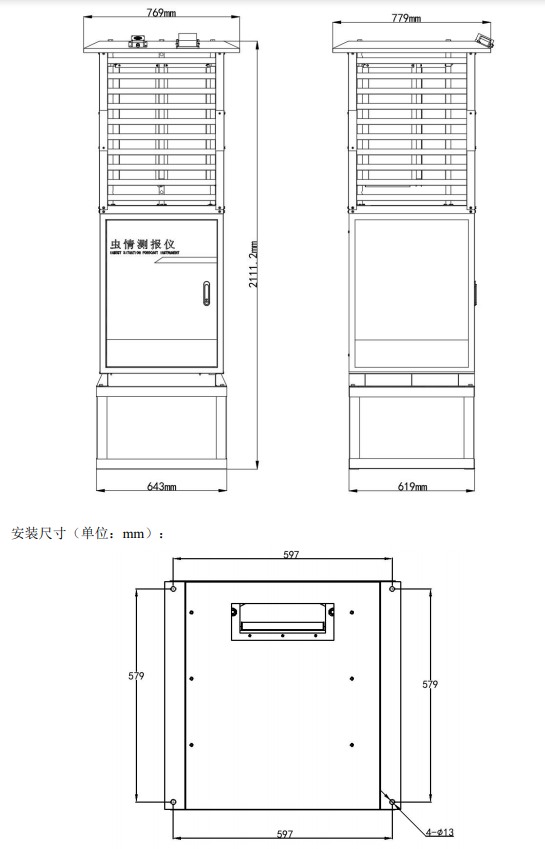

769*779*2111.2mm |
|
顯示屏 |
10.1寸觸摸屏
2000萬：10.4寸觸摸屏 |
2.1.3.3 設備選型
|
KH- |
|
公司代號 |
|
|
CQ- |
|
蟲情測報儀 |
|
|
R4- |
|
R4款 |
|
|
7LCD- |
|
7寸觸摸屏 |
|
10LCD- |
|
10寸觸摸屏 |
|
|
4G- |
|
4G上傳 |
|
ETH- |
|
網口上傳 |
|
|
5- |
|
500萬像素 |
|
8- |
|
1200萬像素 |
|
12- |
|
1200萬像素 |
|
20- |
|
2000萬像素(不支持7寸觸摸顯示屏) |
|
|
AC |
市電供電接口 |
|
|
T |
太陽能供電接口 |
2.1.3.4 產品尺寸
2.2 方案功能

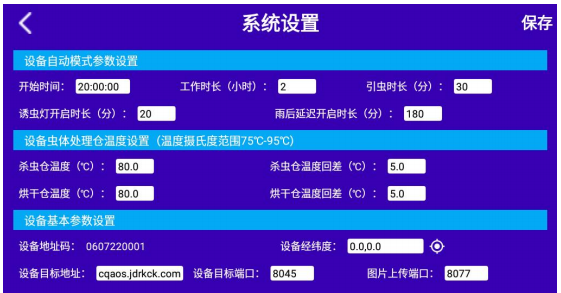

觸摸顯示屏

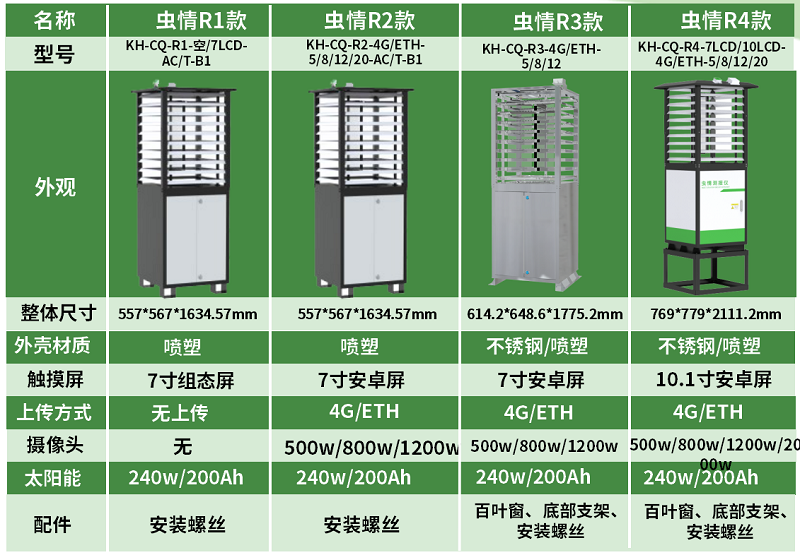

蟲情設備區別
2.3 蟲情設備

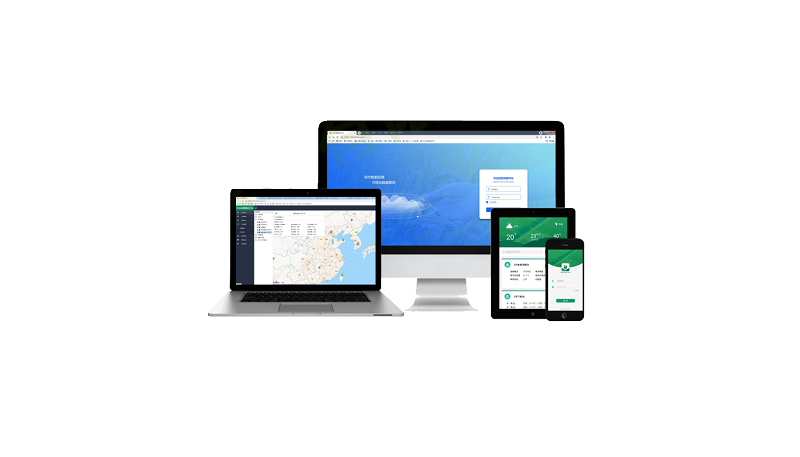

農業四情測報平臺是集灌溉、苗情、墑情、孢子監測于一體的在線監控平臺。 該平臺可以通過賬號密碼在不同終端登錄，實現對監測點 位置、設備類型的實時監測，還可以通過手機、Pad、計算機 等信息終端向管理者推送實時監測信息、歷史數據曲線查看、 告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。
平臺界面

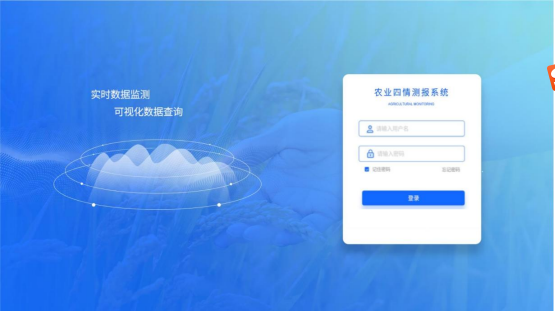

在瀏覽器輸入農業四情測報平臺的網址 http://farm.0531yun.cn/，即可跳轉到登錄界面， 正確輸入賬號密碼，點擊登錄即可，勾選記住密碼，下次不用輸入賬號密碼即可登錄。

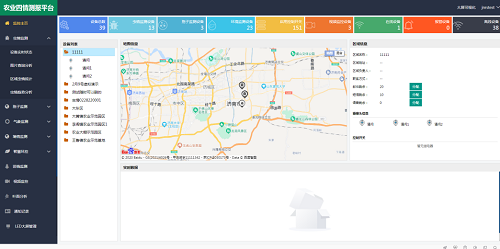

監控主頁
登錄成功后，直接進入到監控主頁界面。
實時蟲情

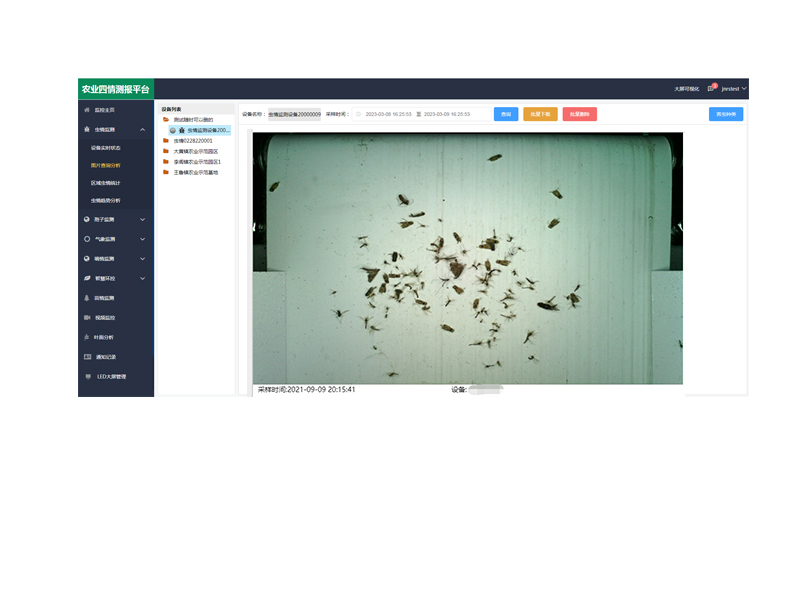

依次選擇設備、時間，再點擊查詢即可查詢到所選時間范圍內的圖片，圖片生成的害蟲種類和數量在此顯示。
蟲情趨勢分析

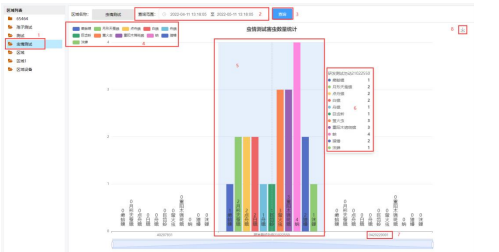

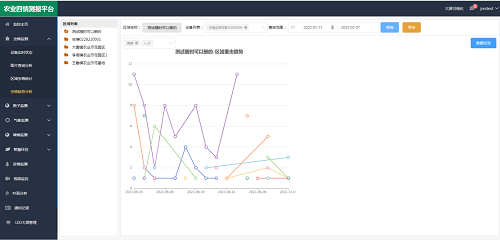

選擇區域，選擇時間后點擊查詢，即可查詢出區域內各害蟲種類數量的曲線變化。（柱狀圖和折線圖）
設備實時狀態

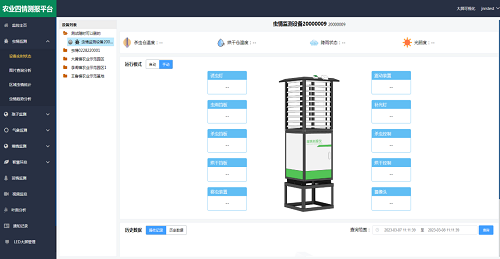

點擊設備實時狀態，可以精準看到蟲情監測儀的運行模式，顯示在線、離線、報警和全部設備的總數量。
賬號分級

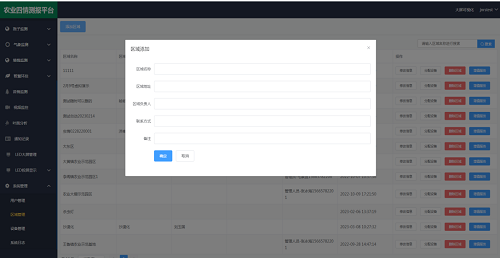

包括區域名稱、區域地址、區域負責人、地址、聯系方式。

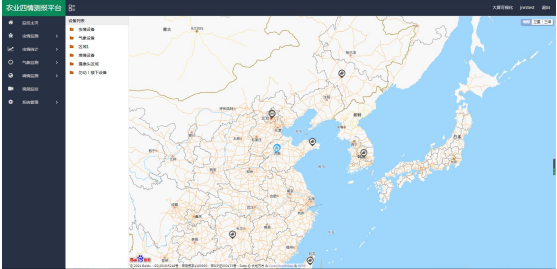

電子地圖

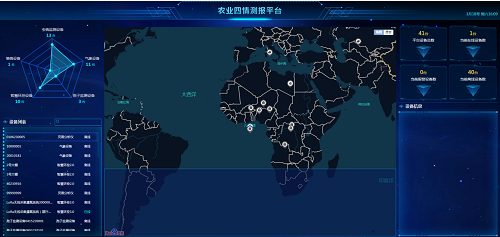

大屏可視化
大屏可視化界面，當點擊蟲情或孢子設備時，實時曲線會顯示成實時圖片
