無線灌溉方案

一、系統概述

1.1 方案背景

我國自古以來就是農業大國，農業作為一個知識密集型的產業,已經逐漸從一個單一產業發展到涉及非常多方面的綜合化產業，大多數農業生產主要依靠人工經驗盡心管理，缺乏系統的科學指導。因規模太過龐大，效率低下和工人勞動強度等問題逐漸出現，傳統工業式的農業生產模式已經逐漸不能滿足當前社會生活的需求。

另外中國作為農業大國，每年農業用水量約占總用水量的65％。但其灌溉用水的利用率僅40％。與節水先進國家70％~80％的高利用率相比差距明顯。

灌溉是重要的農業種植管理模式，合理的灌溉能夠幫助作物生長補充所需水分，能夠促進作物的健康生長，從而實現增產提質的效果。不過，長期以來，許多農戶都以自身經驗為參考，開展的農業灌溉十分盲目。

1.2 方案概述

系統通過分析自動監測系統的前端采集的土壤、氣候、植物相關數據，處理數據結果并作出灌排決策，由灌溉控制器發射無線控制信號控制電磁閥的開關和持續時間，并實時監測管道壓力及流量等信息，對農田作物進行精準水肥灌溉。

傳統水肥灌溉設備在田間不同區域分別灌溉控制時,需要將每個電磁閥以有線方式分別連接到控制器上，這種布線方式受田間日常耕作影響大，一旦線纜破損則影響整套灌溉系統工作且檢查維修比較麻煩，大田布線施工及材料成本也較高。自動灌溉控制系統將改變這一傳統方式，實現灌溉控制器和電磁閥之間的無線連接。這一創新能夠解決傳統灌溉系統有線控制的弊端，為農業灌溉提供更加經濟、實用和高效的自動灌溉控制系統，給農業精細化灌溉提供完整解決方案。

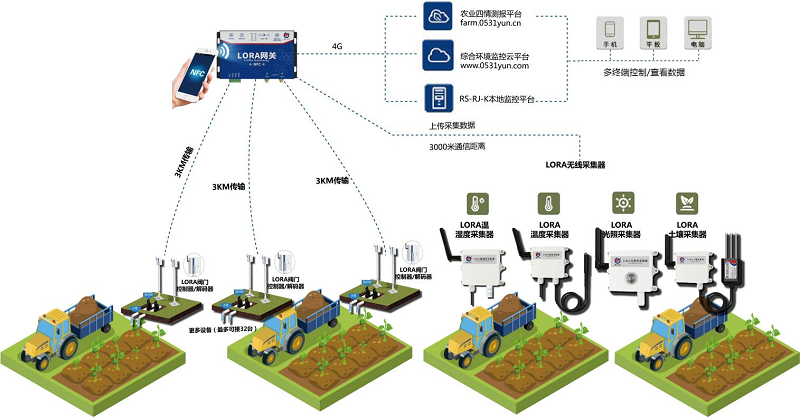

1.3 無線灌溉拓?fù)鋱D

二、系統簡介

2.1 方案組成

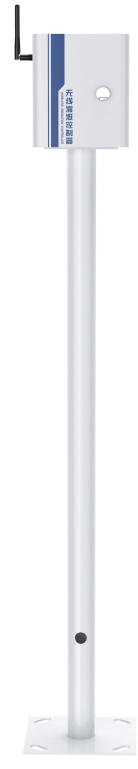

2.1.1 無線灌溉控制器

2.1.1.1 功能特點

■ 采用 LoRa 無線擴頻通信技術，傳輸距離可達視距 3000m。

■ 搭配 LORA 網關使用，可在平臺上實現手動、自動、定時等操作。

■ 提供電池供電與 10~30V 直流寬電壓范圍供電等供電方式。

■ 池供電，可實現每天控制 3-4 次，續航 3-4 年。

■ 外殼堅固、防水、防盜。

2.1.1.2 技術參數

通信方式	LoRa 擴頻通信
最遠通信距離	視距 3000m
繼電器輸出（選配）	負載能力：3A 30V-DC/255V-A
脈沖輸出（選配）	±9V （持續時間：20ms/80ms）
供電（選配）	DC10-30V 或鋰亞電池供電
控制響應時間	小于 2S
設備配置	NFC，提供中性配置軟件
防水等級	IP65

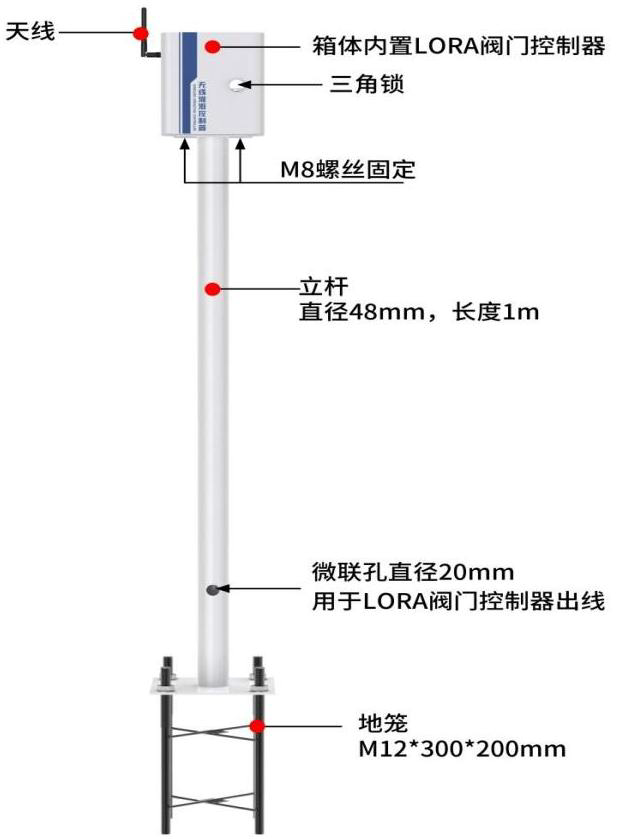

2.1.1.3 結構圖

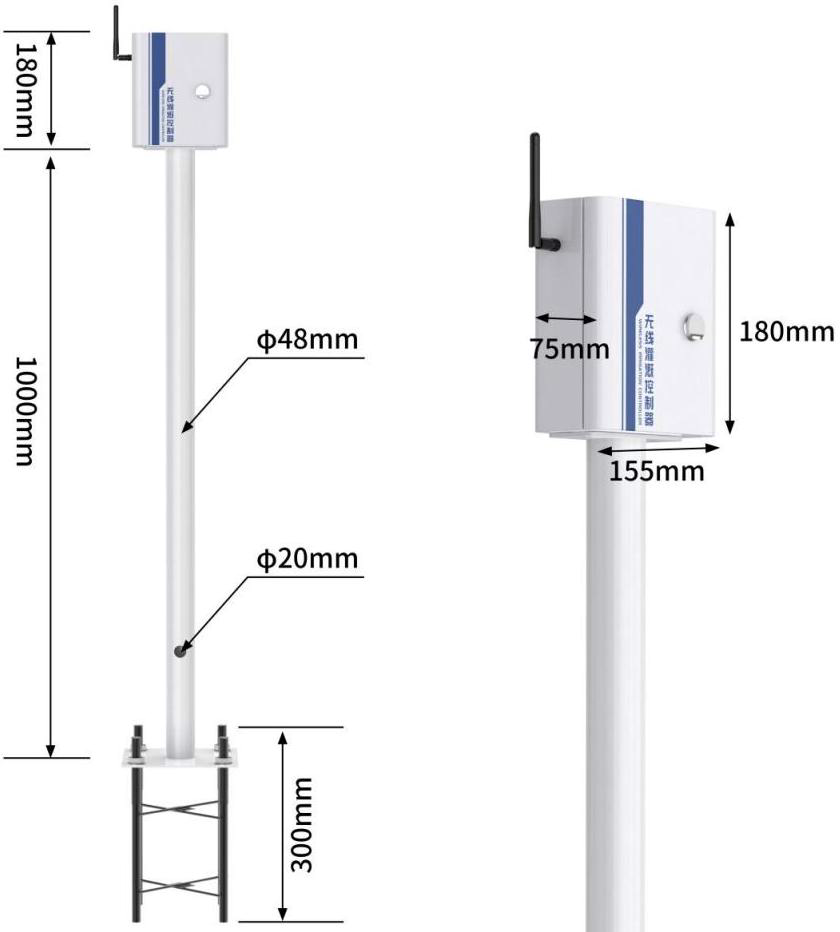

2.1.1.4 產品尺寸

2.1.2 LORA無線灌溉

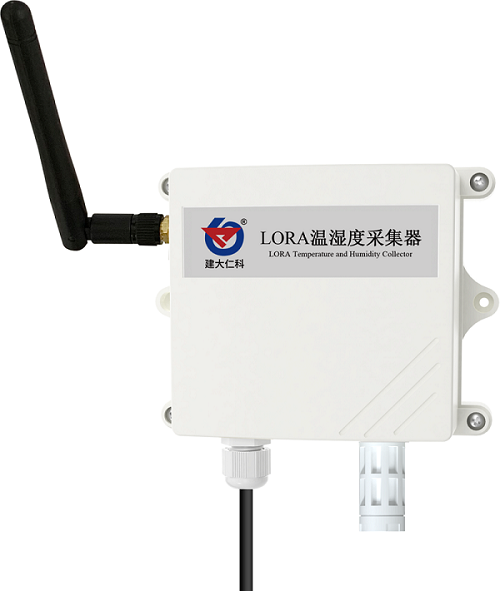

2.1.2.1 LORA溫濕度采集器

2.1.2.1.1 功能特點

■ 高精度溫濕度采集。

■ 采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。

■ 通信距離最遠可達視距 3000 米。

■ 電池可更換。通用 3.6V 鋰亞電池。

■ 連接 LORA 網關后可通過我司農業四情平臺遠程監測實時數據。

■ 可對自身的電量，信號，實時數據進行實時監測并通過 LORA 無線通信方式上傳。

■ IP65 防護等級，可于室外使用。

2.1.2.1.2 技術參數

供電	內置電池（DC3.6V鋰亞電池）
續航時間	搭配我公司提供電池，5min上傳一次數據可連續使用3年
A準精度	濕度		±2%RH(60%RH,25℃)
	溫度		±0.4℃（25℃）
B準精度（默認）	濕度		±3%RH(60%RH,25℃)
	溫度		±0.5℃（25℃）
變送器電路工作溫濕度	-40℃~+60℃，0%RH~80%RH
探頭工作溫度	探頭代號：-B寬溫探頭			-40℃~+120℃
	其余探頭代號			-40℃~+80℃
探頭工作濕度	0~100%RH
長期穩定性	濕度			≤1%RH/y
	溫度			≤0.1℃/y
響應時間	探頭代號
	其他	濕度			≤8s(1m/s風速)
		溫度			≤25s(1m/s風速)
	-B	濕度			≤6s(1m/s風速)
		溫度			≤18s(1m/s風速)
輸出信號	LoRa無線信號
傳輸距離	室內市區			可穿3-4堵混凝土墻
	室外			視距3000m

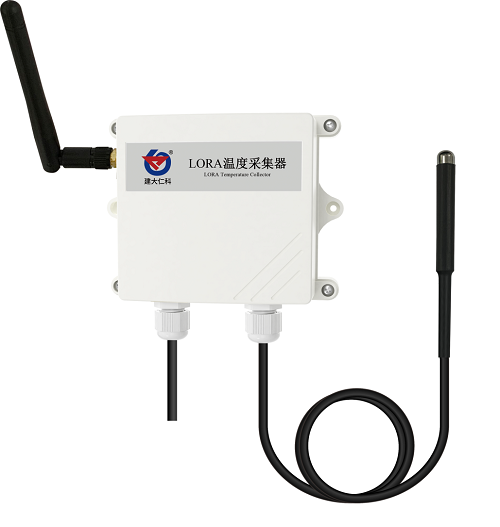

2.1.2.2 LORA溫度采集器

2.1.2.2.1 功能特點

■ 產品采用高靈敏度感溫元件，傳感器具有測量精度高，抗干擾能力強。

■ 采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。

■ 通信距離最遠可達視距 3000 米。

■ 電池可更換。通用 3.6V 鋰亞電池。

■ 連接 LORA 網關后可通過我司農業四情平臺遠程監測實時數據。

■ 可對自身的電量，信號，實時數據進行實時監測并通過 LORA 無線通信方式上傳。

■ IP65 防護等級，可于室外使用。

2.1.2.2.2 技術參數

供電	內置電池（3.6V鋰亞電池）
續航時間	19000mAh鋰亞電池，5min上傳一次數據可連續使用3年
變送器電路工作溫度	-40℃~+60℃，0%RH~80%RH
A精準度	± 0.4℃（25℃）
B精準度（默認）	± 0.5℃（25℃）
探頭工作溫度	-40℃~+80℃
探頭工作濕度	0~100%RH
長期穩定性	溫度	≤ 0.1℃/y
溫度顯示分辨率	0.1℃
溫度刷新時間	1s
輸出信號	LoRa無線信號
傳輸距離	室內市區	可穿3-4堵混凝土墻
	室外	視距3000m

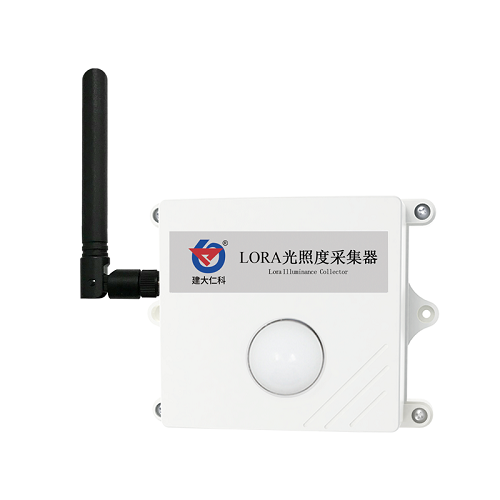

2.1.2.3 LORA光照采集器

2.1.2.3.1 功能特點

■ 采用LORA擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。

■ 電池可更換。通用3.6V鋰亞電池。

■ 連接LORA網關后可通過我司農業四情平臺遠程監測實時數據。

■ 可對自身的電量，信號，實時數據進行實時監測并通過LORA無線通信方式上傳。

■ 采用高靈敏度的感光探頭，信號穩定，精度高。

■ 測量范圍寬、線形度好。

■ 通信距離最遠可達視距3000米或穿透4堵墻。

2.1.2.3.2 技術參數

供電	內置電池（3.6V鋰亞電池）
續航時間	搭配我司提供電池，5min上傳一次數據可連續使用3年-GZWS，5min 上傳一次數據可連續使用2年
精度	濕度	±3%RH(5%RH~95%RH,25℃)
	溫度	±0.5℃（25℃）
	光照強度	±7%(25℃)
光照強度量程	0-20萬Lux
長期穩定性	溫度		≤0.1℃/y
	溫度		≤1%/y
	光照強度		≤5%/y
響應時間	溫度		≤18s(1m/s 風速)
	濕度		≤6s(1m/s 風速)
	光照強度		0.1s
輸出信號	LoRa無線擴頻信號
精度	±7%(25℃)
	室內市區		可穿3-4堵混凝土墻
	室外		視距3000m

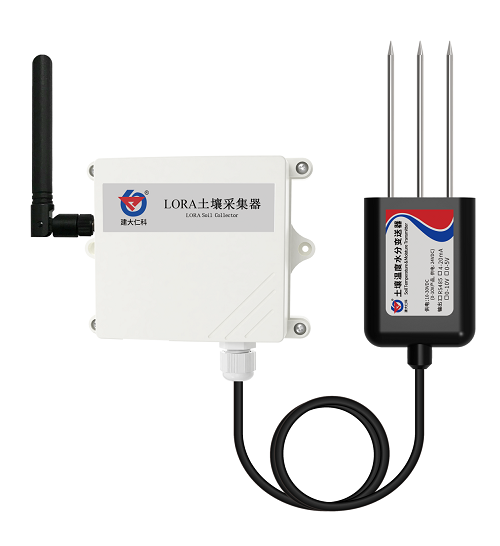

2.1.2.4 LORA土壤采集器

2.1.2.4.1 功能特點

■ 土壤采集器采用 LORA 擴頻通信技術，傳輸距離遠，抗干擾能力強，功耗低。

■ 采集器通信距離最遠可達視距 3000 米。

■ 采集器電池可更換。通用 3.6V 鋰亞電池。

■ 采集器連接網關后可通過我司農業四情平臺遠程監測實時數據。

■ 采集器可對自身的電量，信號及傳感器的實時數據進行實時監測并通過 LORA 無線通信方式上傳。

■ 采集器防護等級 IP65，可于室外使用。

■ 傳感器測量精度高，響應速度快、互換性好。

■ 傳感器受土壤含鹽量影響較小，可適用于各種土質。

■ 傳感器完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。

2.1.2.3.2 技術參數

供電	DC 3.6V鋰亞電池
續航時間	搭配我公司提供電池，5min上傳一次數據可連續使用3年
采集器電路工作溫度	采集器電路工作溫度
采集器輸出信號	LoRa無線信號
采集器傳輸距離	室內市區	可穿3-4堵混凝土墻
	室外	視距3000m
采集器防護等級	IP65
傳感器工作溫度	-40℃~+60℃
傳感器內核芯片耐溫	傳感器內核芯片耐溫
傳感器土壤水分參數	量程	0-100%
	分辨率	0.1%
	精度	0-50%內±2%，@（棕壤，30%,25℃）； 50-100%內±3%，@（棕壤，60%,25℃）
傳感器土壤溫度參數	量程	-40~80℃
	分辨率	分辨率：0.1℃
	精度	±0.5℃（25℃）
傳感器防護等級	IP68
傳感器探針材料	防腐特制電極
傳感器密封材料	黑色阻燃環氧樹脂
傳感器默認線纜長度	2m，線纜長度可按要求定制
傳感器外形尺寸	4515123mm

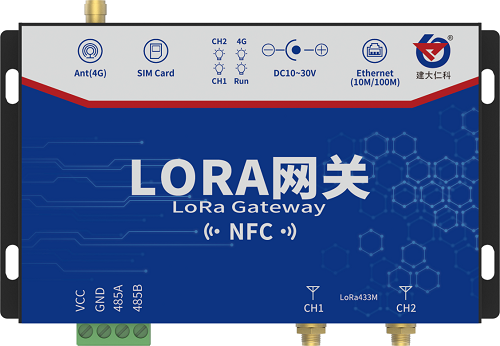

2.1.2.5 LORA網關

2.1.2.5.1 功能特點

■ 直流 10~30V 寬電壓供電?，F(xiàn)場可采用電源適配器供電或太陽能供電系統供電。
■ 金屬鈑金外殼，自帶屏蔽，抗干擾能力強，現場運行更加穩定。

■ 具有通信、運行指示燈，現場可輕松判斷設備問題。

■ 采用 LORA 擴頻通信技術，多信道通信，增強鏈路通訊穩定性，增加穿透及傳輸能力。

■ 與我司 LORA 閥門控制器搭配，可實現 2S 內開關閥門的控制響應。

■ 最多可同時接我司 32 路采集（具體采集器型號可查看附錄 2）及 32 路控制。通信過程采用特有加密技術確保不被監聽，確?？刂瓶煽浚沤^誤動作。

■ 上傳協議開放，我司提供多款平臺供用戶選擇，用戶也可自己開發的平臺。

■ 具有遠程升級功能，可現場進行功能定制遠程升級。

2.1.2.5.2 技術參數

參數名稱	范圍或接口	說明
通信接口	RJ45網口	通過網口方式上傳數據，僅ETH版
	4G	通過4G方式上傳數據，僅4G版
	LORA	LoRa擴頻通信
	RS-485接口	預留接口
供電范圍	DC 10~30V	直流寬電壓供電
設備配置	NFC	可使用中性手機APP“碰一碰NFC配置”配置網關參數
功耗	1W

三、軟件平臺

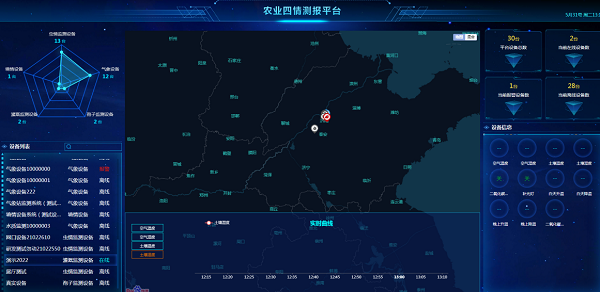

3.1 農業四情測報平臺

農業四情測報平臺是集灌溉、蟲情、苗情、墑情、孢子監測于一體的在線監控平臺。

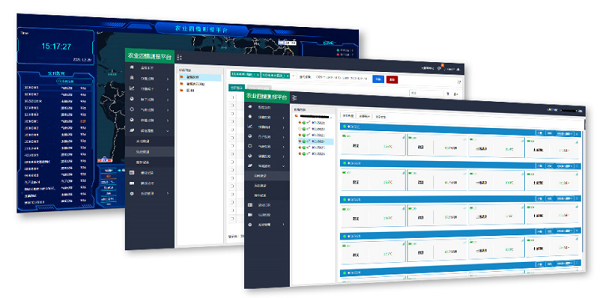

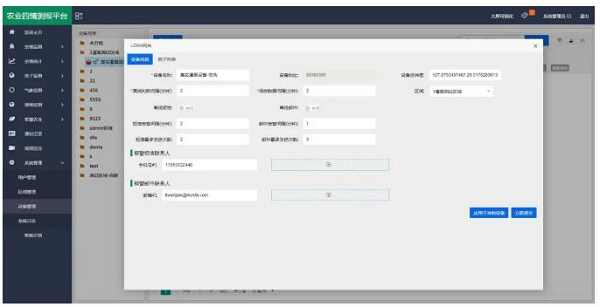

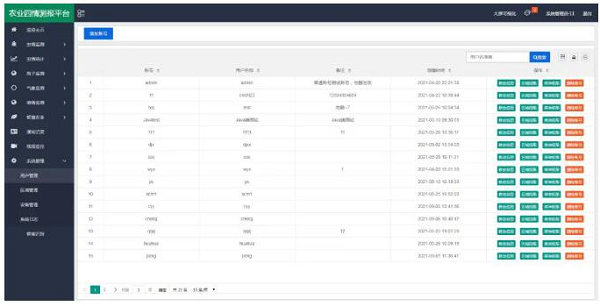

該平臺可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。

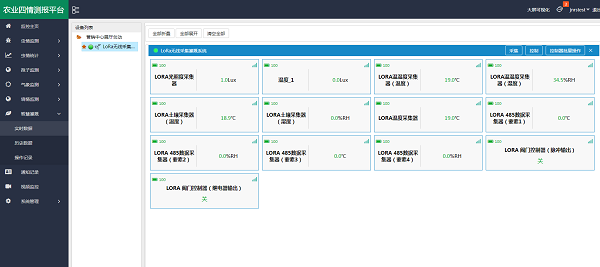

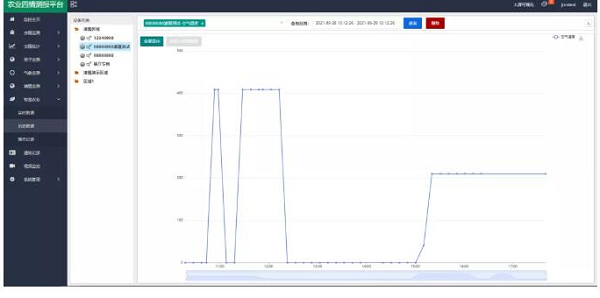

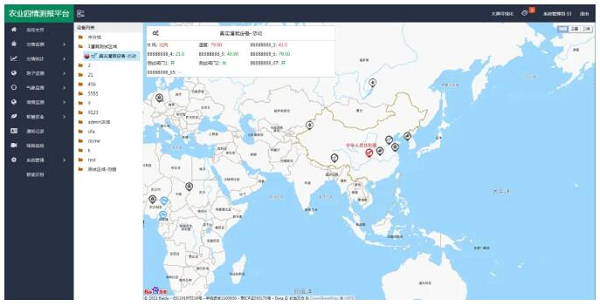

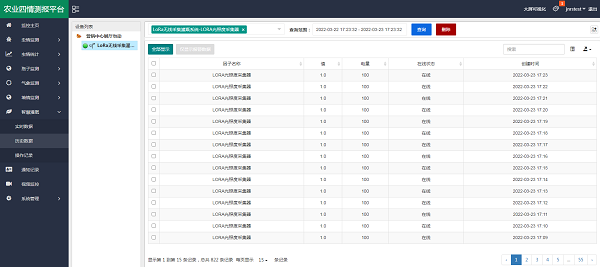

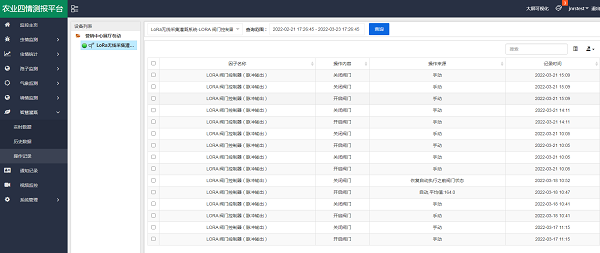

3.1.1實時監測

設備24小時持續工作,管理人員可實時監測、查看數據。
