第一章 項目概述
1.1 項目背景
森林，作為地球上最重要的生態系統之一，對于維護生物多樣性和生態平衡起著至關重要的作用。然而，隨著人類活動的不斷增加和氣候變化的影響，使其面臨著一系列威脅和挑戰。其中，有害生物的入侵和蔓延是威脅林業健康的重要因素之一。因此，對林區蟲情、孢子、氣象以及鼠害等多方面進行監測，成為了當前林業管理的重要任務。
首先，林業蟲情監測是預防和控制林業病蟲害的重要手段。病蟲害的發生往往與蟲情的變化密切相關，因此，及時、準確地掌握蟲情信息對于預防和控制病蟲害具有重要意義；其次，孢子作為某些林業病害的傳染源，在適宜的條件下會大量繁殖并傳播，導致病害的爆發。因此，對孢子的監測可以幫助我們及時發現病害的潛在風險，并采取相應的防控措施，防止病害的擴散和蔓延；此外，氣象因素也是影響林業有害生物發生和發展的重要因素之一。溫度、濕度、降雨等氣象條件的變化都會對林業有害生物的生存和繁殖產生影響；最后，鼠害也是林業面臨的一大威脅。鼠類動物會啃食林木的樹皮、樹根和種子，導致林木生長受阻甚至死亡。同時，鼠類還會傳播疾病，對林業生態系統造成嚴重影響。因此，對鼠害的監測和防控同樣重要。
綜上所述，林業蟲情、孢子、氣象以及鼠害監測是維護林業健康、保護生態平衡的重要手段。山東仁科作為一家在環境監控智能終端及測控系統深耕多年的高新技術企業，在森林、大田監測等領域有著豐富的技術沉淀和服務經驗；根據如今的林業生態環境發展趨勢，精制創新、推出林業生態環境綜合監測系統，以滿足不同監控領域需求，讓科技改變傳統現狀，促進林業健康發展。
1.2 建設目標
山東仁科林業生態環境綜合監測系統的總體目標是守護綠色生態，促進可持續發展。通過實現生態環境信息的實時獲取、提高生態環境保護的精準性、促進林業可持續發展以及提升公眾對林業生態環境的認識和保護意識，為林業生態環境的保護和管理提供有力支持，推動人類與自然和諧共生。具體目標包括：
■ 首要目標是實現生態環境信息的實時獲取。系統通過采用先進的蟲情、孢子、氣象以及鼠害監測設備，對林業生態環境中的病蟲害、氣象狀況、鼠害入侵等關鍵指標進行實時監測。
■ 其次，這些設備所監測的數據能夠反映林業生態環境的動態變化，實時上傳平臺精密分析其中風險點和脆弱區域，為管理者提供決策依據，以提高生態環境保護的精準性；
■ 此外，林業生態環境監測系統還承擔著促進林業可持續發展的使命。通過長期、穩定的監測，系統能夠揭示林業生態環境的變化規律和趨勢，為制定科學合理的林業發展規劃提供重要參考；
■ 最后，林業生態環境監測系統還注重提升公眾對林業生態環境的認識和保護意識。通過發布監測數據和解讀報告，系統能夠向公眾展示林業生態環境的現狀和未來發展趨勢，引導公眾關注和持續參與林業生態環境保護工作。
1.3 設計原則
在研發設計林業生態環境綜合監測系統的時候，我們總結前人開發的經驗，結合最新自控和軟硬件技術，以綠色可持續為目標，建設以信息化為基礎，無縫隙、精準化、智慧型的現代化林區生態監測預報預警體系。具體目標如下：
■ 系統的標準化
系統建設應堅持標準化，遵循國家和行業相關業務、管理和技術規范標準。
■ 技術的先進性
系統應采用成熟、先進的技術，建設符合信息技術最新發展潮流的基礎架構，確保系統技術的先進性和前瞻性，保證投資的有效性和延續性。
■ 軟件的適用性
系統的建設應切實滿足用戶的實際業務需求，具有較高的適用性。
■ 軟件的實用性
系統建設應充分考慮使用人員的能力和素質、專業結構、部門業務需求情況，做到易學易用、操作簡單、尊重使用人員工作習慣；并具有一定的數據自動校驗功能。
■ 系統的穩定性
系統的建設規劃要充分考慮系統投入運行后即作為生產系統，保證7×24小時服務：一是要求應用系統首先是成熟可靠的；二是要求具有備份功能和措施；三是要求具有高的容錯及故障恢復能力，在出現意外時能夠隔離故障區，保護重要數據，通知管理人員做人工干預，避免災難性后果發生。
■ 系統可維護性
系統應能通過集中控制臺方便地配置、監視、控制、診斷整個系統，并且能夠監視和控制用戶情況、提高效率、消除隱患。運行環境根據需要發生變化時，包括新的硬件和軟件（含系統軟件和數據庫）投入使用后，應保證該系統的正常運行。
■ 系統可擴展性
系統的建設必須考慮到與已有系統、其它單位系統以及將來待開發系統之間的互聯，因此在滿足目前需求的前提下，設計時還要分析并預測未來的發展。應保證設計的應用系統具有良好的二次開發功能，以利于今后的擴展。對于未來的發展，要立足在現有的基礎上升級改造，保護現有投資。
■ 系統可管理性
系統的部署、使用及管理以簡便、易于操作、方便實用為準則，采用基于Web方式管理系統，降低系統管理、維護成本，提高系統的可管理性。
■ 系統的安全性
系統建設應充分考慮用戶、應用、網絡方面的安全性要求，防止來自外部非法的訪問。應具有用戶的身份認證和權限管理，對應不同的應用層次。既能保證不同用戶高效、快速地訪問控制授權范圍內的系統資源，也能有效地阻止用戶之間的非法侵入、非授權訪問，對關鍵的設備和系統還有完善的安全性保護方案。
1.4 設計依據
■ 《數字農業農村發展規劃（2019-2025年）
■ 農業部《關于推進農業農村大數據發展的實施意見》
■ 《國家農業科技園區發展規劃(2018-2025年)》
■ 《植物保護機械 蟲情測報燈》GB/T24689.1-2009
■ 《植物保護機械 孢子捕捉儀（器）》GB/T 24689.3-2009
第二章 項目介紹
2.1 林業生態環境綜合監測系統介紹
山東仁科林業生態環境綜合監測系統將物聯網數據采集技術、無線通訊技術、大數據管理與林業生態環境保護相結合，對林區資源實現科學化、系統化、規?；木?xì)管理。系統通過實時監測、采集林區蟲情、孢子、氣象以及鼠害等環境信息，建立林區發展大數據庫，促使管理人員可以及時發現林區有害生物的威脅，采取相應的防控措施精準打擊病蟲害蟲，從而保證在最小資源使用的情況下，確保林業生態系統的穩定和可持續發展。
山東仁科林業生態環境綜合監測系統由蟲情測報系統、孢子捕捉在線分析系統、農林氣象監測系統以及鼠害監測系統四個子系統組成，綜合利用蟲情測報儀、殺蟲燈、孢子捕捉儀、氣象站、鼠害監測站等多種智能傳感器設備，24小時實時監測林區病蟲害、鼠害蔓延情況以及天氣氣象狀況，并通過GPRS/4G或網口將數據上傳至農業四情測報平臺，平臺通過實時監測、數據分析及預警功能，能夠及時發現并應對各種林業威脅，為林業管理提供了全面、立體的解決方案，確保森林資源的健康與穩定；此外，管理人員可遠程實時、集中查看林區各區域各參數數據及趨勢，能夠減少人力物力的投入，提高管理效率，為林業的可持續發展提供有力保障；最后，任何技術都不是萬能的。在利用林業蟲情孢子、氣象及鼠害監測系統的過程中，還需結合實際情況，不斷完善和優化系統的功能和性能。同時，加強林業科研和技術創新，推動監測技術的不斷發展和進步，以更好地應對林業面臨的各種挑戰和威脅。

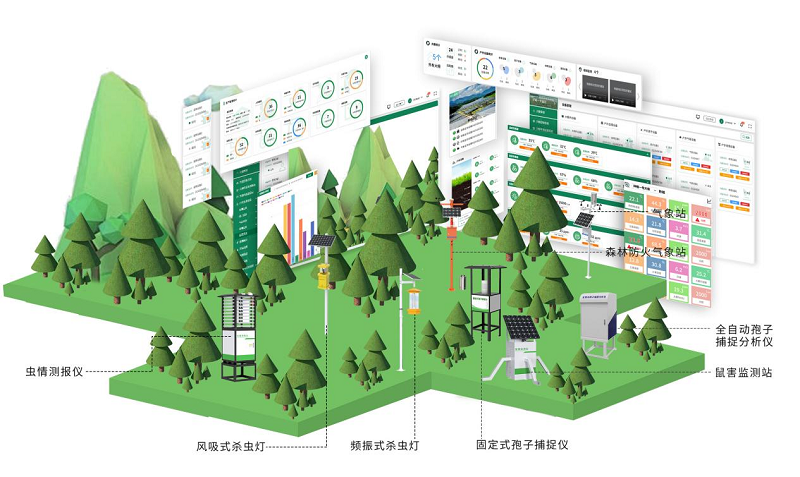

2.2 林業生態環境綜合監測系統拓?fù)鋱D
2.3 林業生態環境綜合監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 質量把控，多次榮獲行業獎項
山東仁科測控技術有限公司自研自產的林業生態環境綜合監測系統曾在由山東省工業和信息化廳主辦的2021年度“山東省企業優秀創新成果”中獲得 “優秀創新成果一等獎”；其研發的“智慧農業一體化監控系統”，被評為“2022年山東省企業創新品牌優秀成果”，同時獲得“山東省機械工業科學技術獎”等獎項。本方案中所使用監測系統均通過“國家農機具質量監督檢驗中心”檢驗，力求嚴格把控質量。證書及檢驗報告如下：
【證書展示】

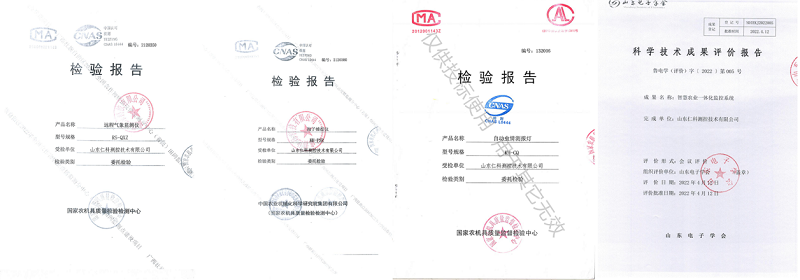

【檢驗報告】
■ 專業傳感器，精準監測
林業生態環境綜合監測系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 一統多能，靈活度高
林業生態環境綜合監測系統集蟲情監測、孢子監測、氣象監測以及鼠害監測等于一體，全面解決林區生態管理中所存在的問題，并具有靈活開放性，可以根據不同用戶的多元化需求，可以接入多種傳感器及控制設備，支持多種傳輸方式。

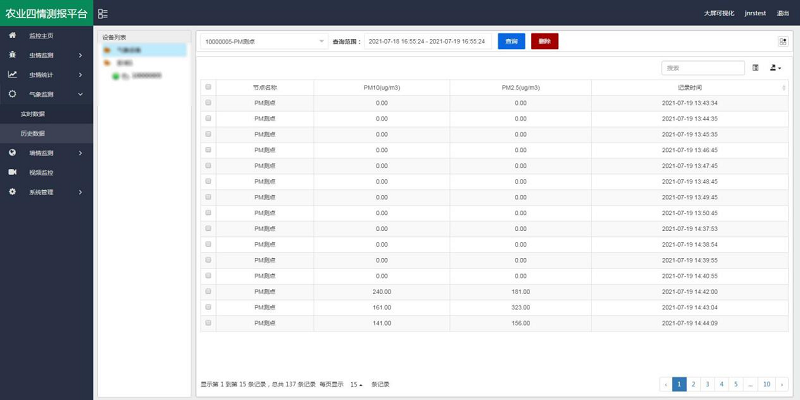

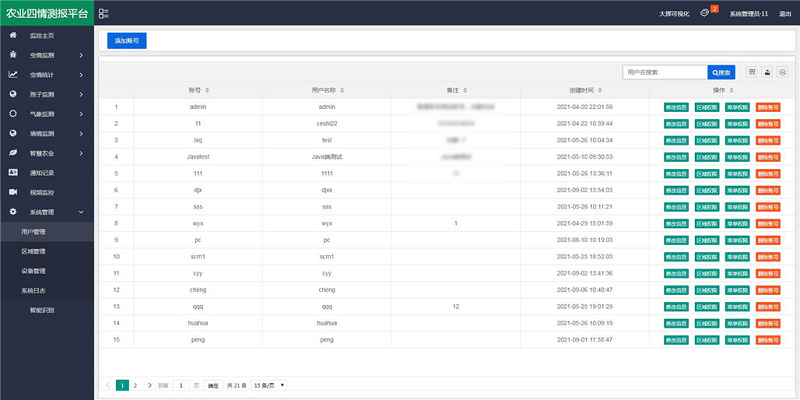

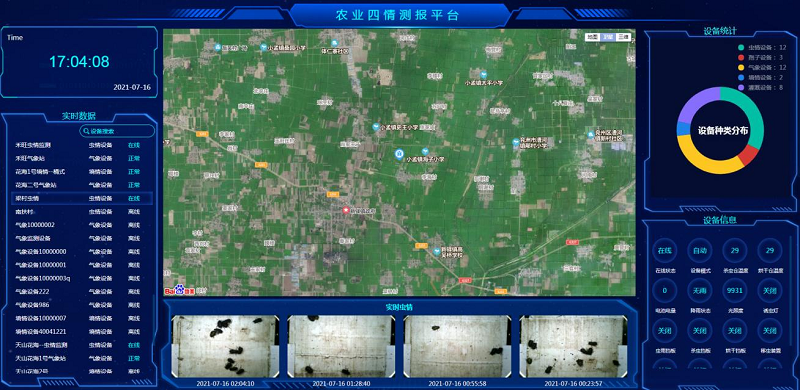

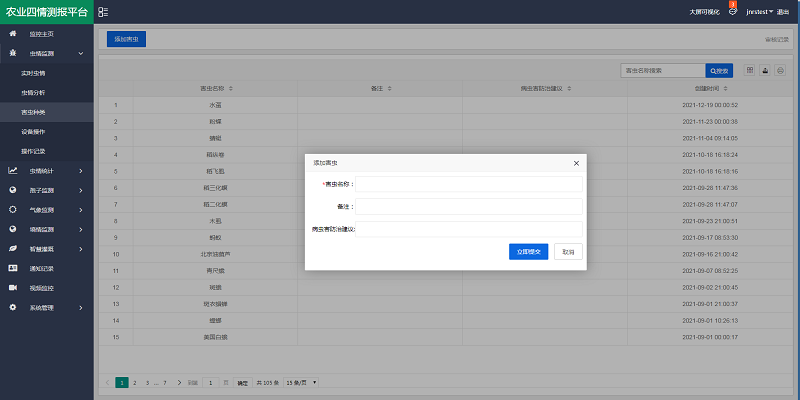

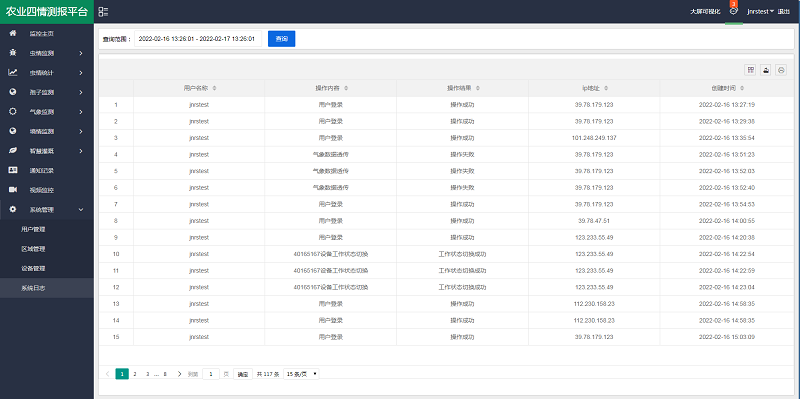

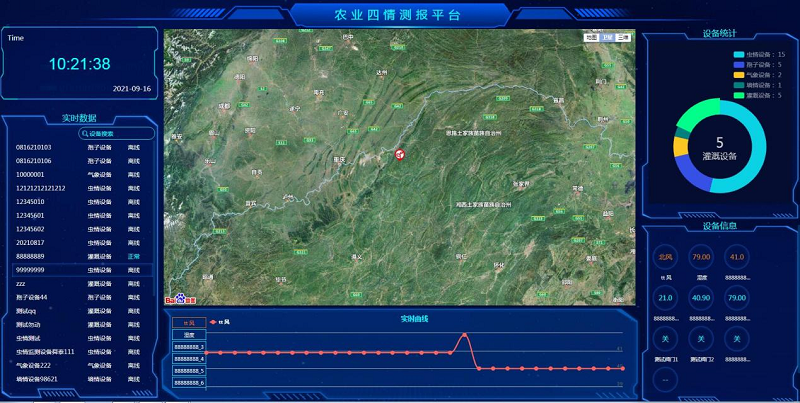

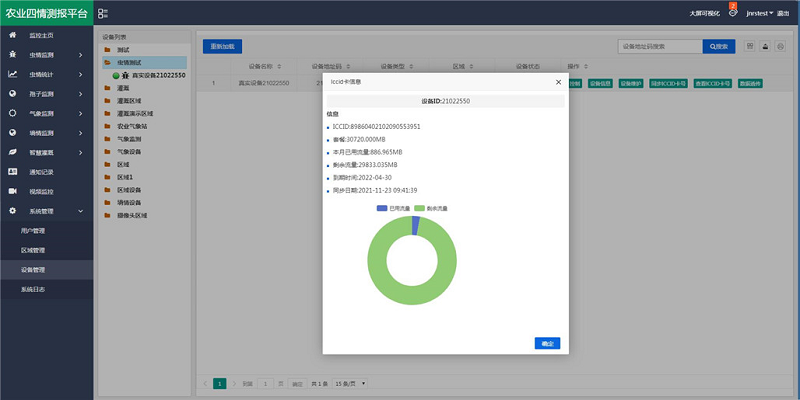

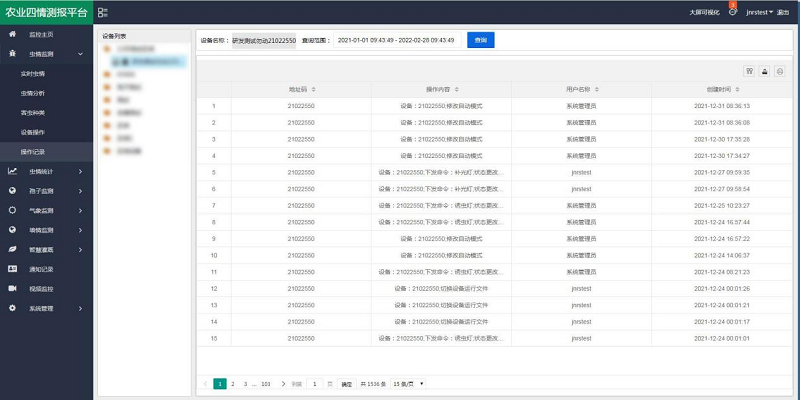

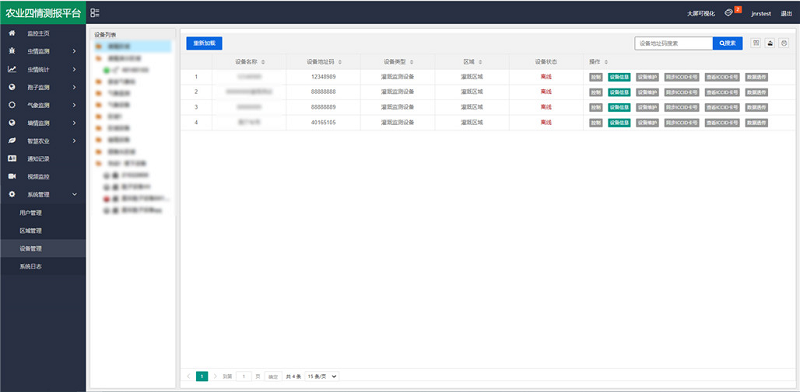

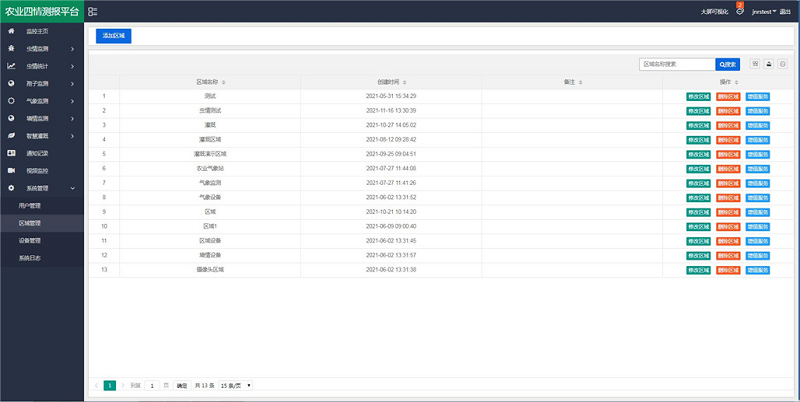

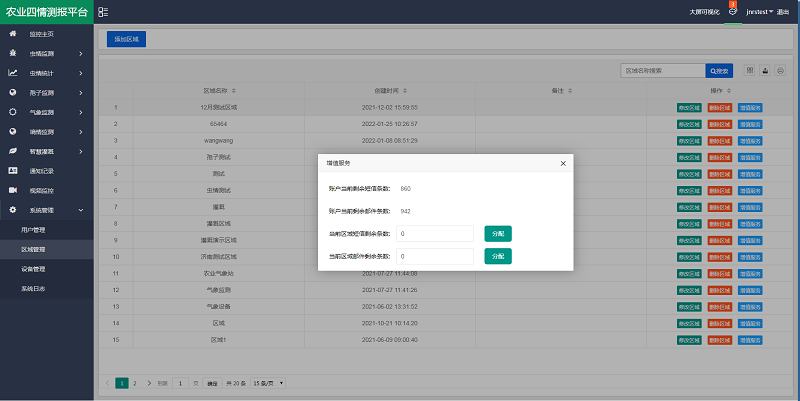

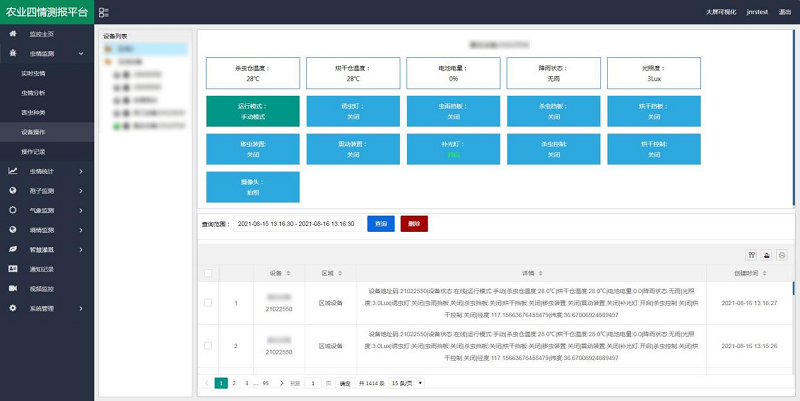

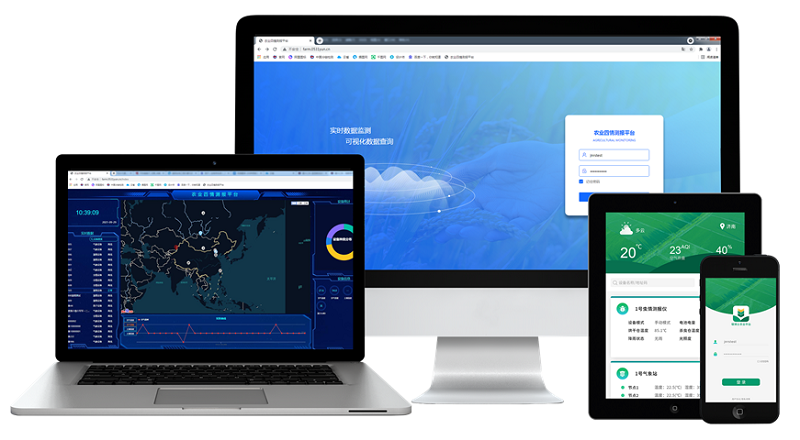

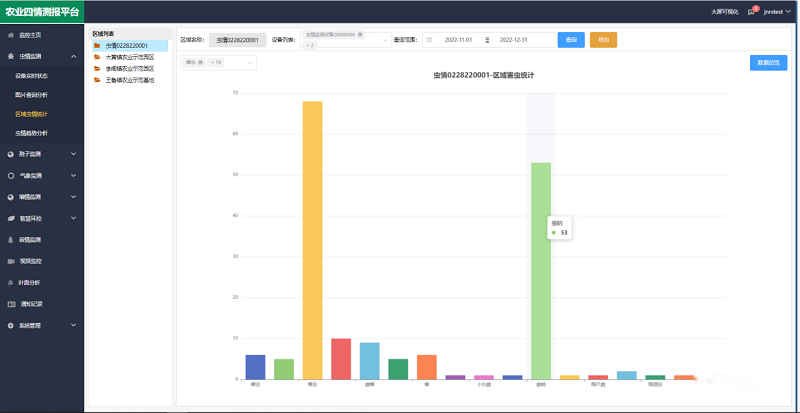

■ 提供免費農業四情測報平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。平臺自動采集農業各環節設備上傳的監測數據，并通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護
整個系統集軟硬件一體化設計，高度集成，使用壽命長。本系統施工部署非常簡便，細節考慮周到，擴容方便。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化農業各個環節監測站點統一監管需要。
■ 基于標準的IP網絡，組網方便
組網方式基于標準的IP網絡，組網方便，只要能上網的地方就可以實現農業生產中各個環節的集中監控，基于TCP/IP網絡通信協議，對監控節點分布廣、數量大的多站點集中智能監控提供了最有效的監控手段，使用基于IP網絡的監控系統為網絡運營維護的統一管理提供了可能。

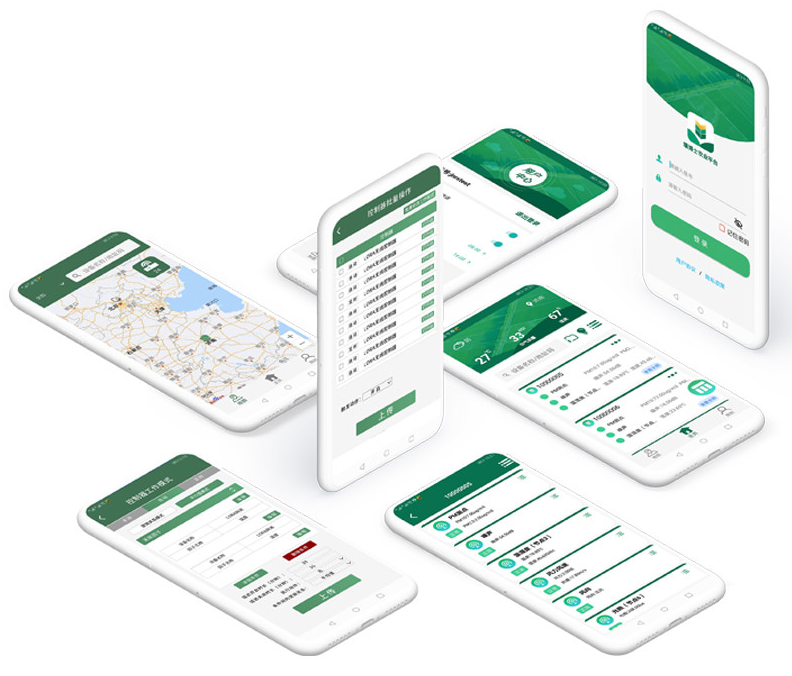

■ 多種管理方式
系統支持Web端、移動端多種管控方式。部分設備還配置專屬NFC配置軟件，該軟件采用近場通信NFC技術，由非接觸式射頻識別 （RFID）及互連互通技術整合演變，通過在單一芯片上集成感應式讀卡器、感應式卡片和點對點通信的功能，可以在彼此靠近的情況下進行數據交換。

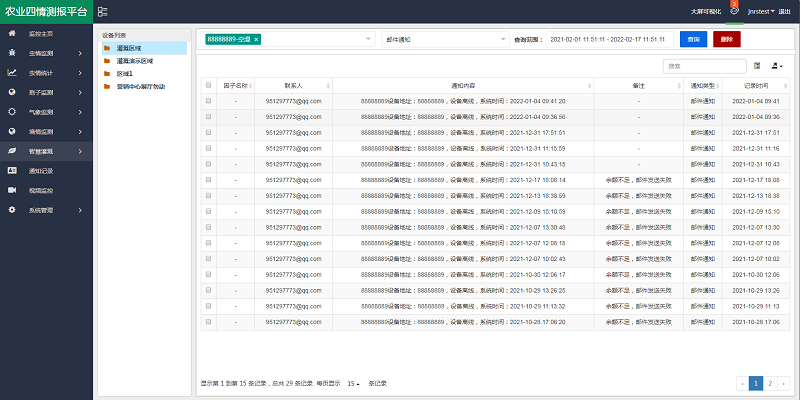

■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。從而保證了系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
林業生態環境綜合監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 切合客戶需求的獨有功能
林業生態環境綜合監測系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。
第三章 項目子系統方案設計
3.1 蟲情測報系統

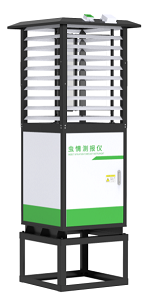

3.1.1 蟲情測報儀
蟲情測報與防治作為農業生產中的重要一環，對林木產量的高低影響重大，由于田間生態環境變化較大，天牛等病蟲害成災頻率也隨之升高。山東仁科蟲情測報儀運用了生物學、生態學等多種知識，利用了現代光、電、數控及無線傳輸技術，能夠在無人監管的環境中，自主實現誘蟲、殺蟲、蟲體分散、拍照、運輸、收集、排水等作業，并將數據上傳至山東仁科免費農業四情測報平臺，一方面，對害蟲種類進行AI智能識別，為用戶提供害蟲信息，以便做出及時處理，防止蟲害范圍進一步擴大；另一方面，也可對蟲害的發生與發展進行分析和預測，指導開展科學防治，避免盲目用藥、濫用藥。
3.1.1.1 功能特點

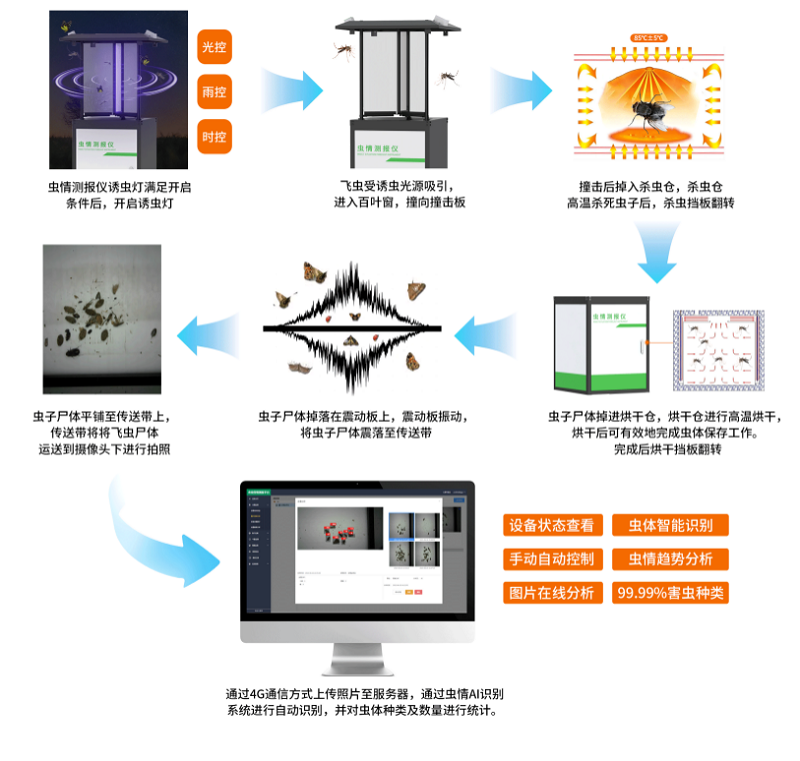

■ 在無人監管的情況下自動進行誘蟲、殺蟲、蟲體分散、拍照、運輸、 收集、排水等系統作業，并利用無線傳輸技術將環境氣象和實時蟲害情況上傳到農業四情測報平臺；
■ 光學誘蟲和藥物誘蟲兩種方式可選。光學誘蟲引誘范圍廣、藥物誘蟲更具針對性；
■ 上下兩層遠紅外蟲體處理倉，在保持高達98%致死率的情況下，還能蟲體樣本完整（完整率不低于95%）；

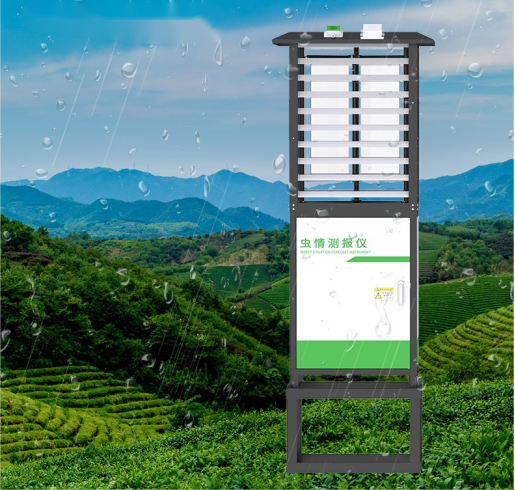

■ 雨蟲分離技術，能夠?qū)⒂晁c昆蟲進行分離。設備可自動偵測雨雪天氣，下雨會自動將雨水排出，實現雨水蟲體分離；

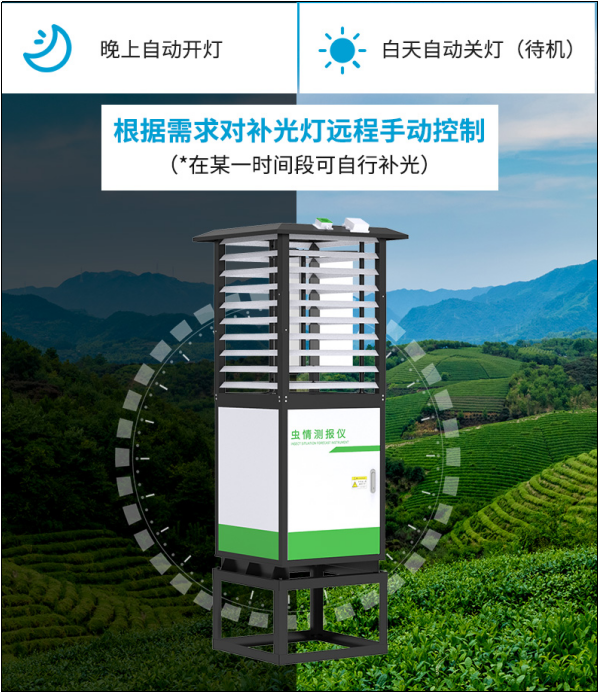

■ 自動光控技術，可以實現晚上自動開機，白天自動關機待機。并且，在夜晚工作時不會因?yàn)槭艿剿查g強光照射而改變工作狀態；

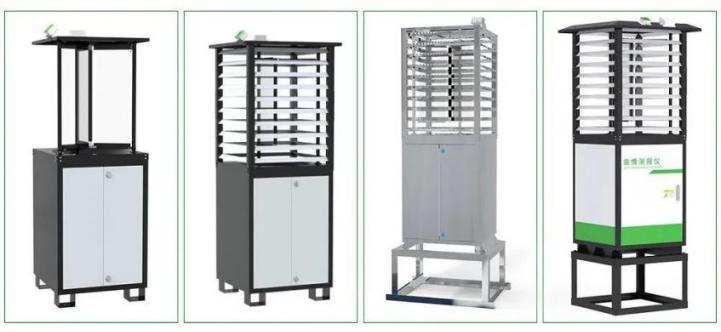

■ 可選配百葉窗，在引蟲燈四周設置百葉窗，能夠有效防止非目標大蟲子或樹葉等雜物進入設備；

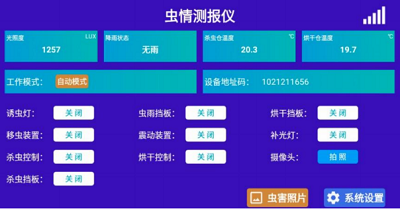

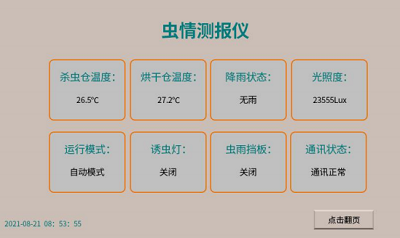

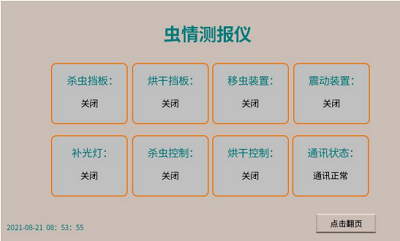

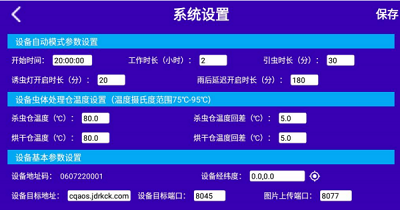

■ 多種觸摸大屏可選，觸摸屏可以顯示當前工作模式、通訊狀態、殺蟲倉、烘干倉實時溫度、當前光照值、降雨?duì)顟B(tài)以及設備各個部件的當前運行狀態；
■ 四種高像素拍照攝像頭（500萬/800萬/1200萬/2000萬像素）可選，可清晰拍攝傳送帶上的昆蟲情況，且所拍攝圖像達到了人工識別的清晰程度；

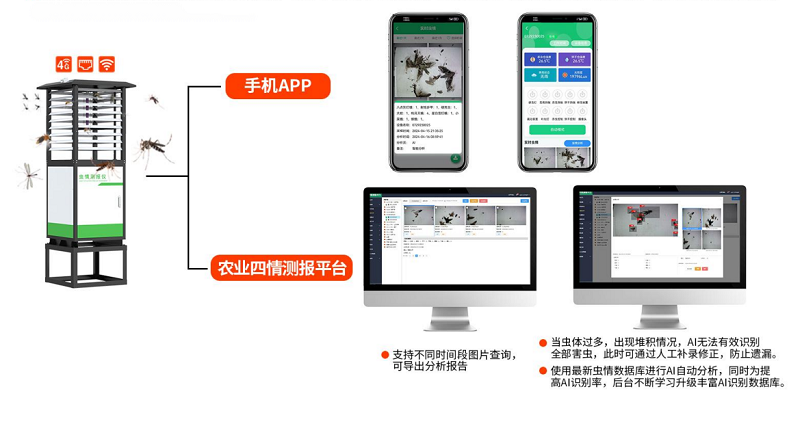

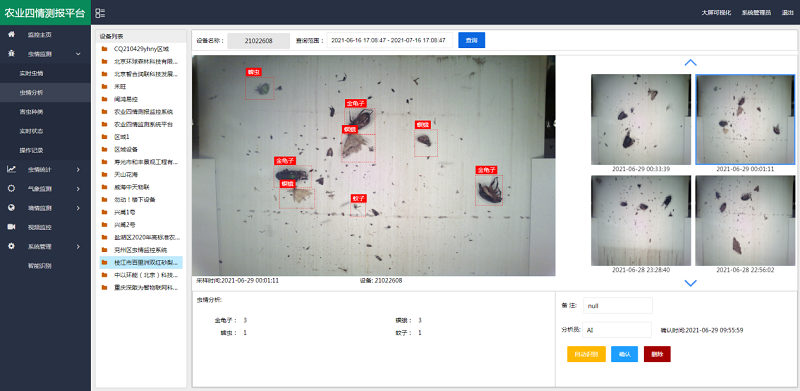

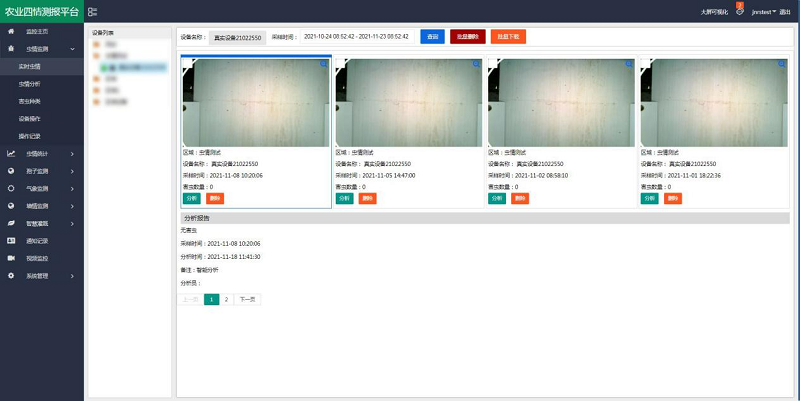

■ AI識別技術，攝像頭會實時采集傳送帶上的蟲子情況，所拍攝圖像清晰度能夠達到人工識別昆蟲種類的要求，PC端和移動端均可查看設備拍攝的蟲情圖片，包含所在區域、設備名稱、采樣時間、害蟲數量等?？勺詣?dòng)識別害蟲種類；

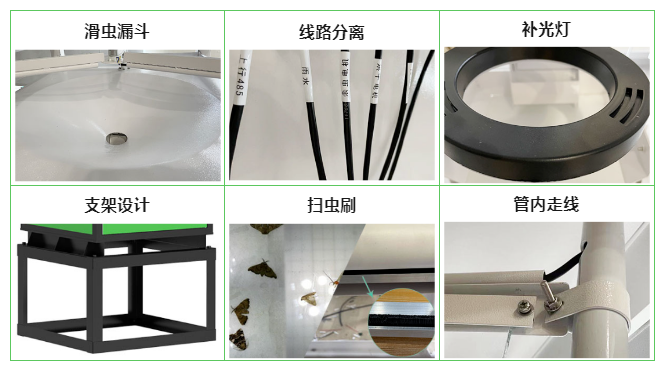

■ 注重細節設計，保障用戶體驗；

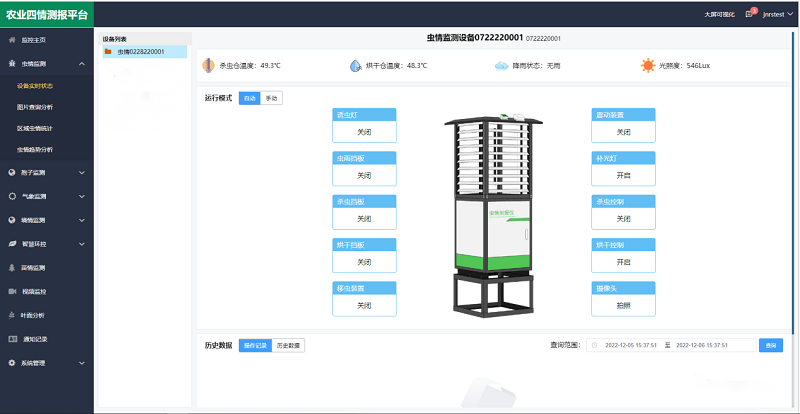

■ 可生成蟲情識別報告，農業四情測報平臺會自動實時監測、智能識別蟲體種類并生成識別報告，專家?guī)炜梢越o出防治建議，用戶可以根據防治經驗自行添加專家?guī)臁?/span>
3.1.1.2 設備參數
|
產品列表 |
蟲情測報儀
型號：KH-CQ-A-*-*
 |
國家標準 |
符合《植物保護機械 蟲情測報燈》GB/T24689.1-2009 |
|
通信接口 |
① RJ45網口
② 4G |
|
蟲體處理 |
致死率不小于98%，蟲體完整率不小于95% |
|
供電電壓 |
220V AC或太陽能供電 |
|
功耗 |
待機≤25W ； 整燈功率≤200W |
|
工作環境 |
0~70℃；0~85%（相對濕度）、無凝結 |
|
誘蟲光源 |
20W 黑光燈管（主波長 365nm） |
遠紅外蟲體
處理倉溫度 |
工作 15 分鐘后溫度可達 85℃±5℃ |
|
燈管啟動時間 |
≤5s |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
工作方式 |
晚上自動開機檢測，白天自動關燈待機，夜間工作狀態下，不受瞬間強光改變工作狀態。 |
|
攝像頭像素 |
800W/1200W/2000W |
|
設備尺寸 |
769*779*2111.2mm |
|
顯示屏 |
10.1寸安卓觸摸屏 |
|
應用 |
農業、林業、牧業、蔬菜、煙草、茶葉、藥材、園林、果園、城鎮綠化、檢疫等領域 |
3.1.2 頻振式殺蟲燈
我司頻振式殺蟲燈（型號：KH-SCD-*-FT-*）是一款物理滅蟲器械，改進了光源和殺蟲方法，利用光波引誘害蟲成蟲撲燈，外配以頻振高壓電網觸殺。在殺蟲燈下裝有接蟲盒，使之風干、脫水，可搜集滅殺的蟲體，作為高蛋白飼料用于養殖業，降低飼料成本，提高資源利用率。該設備以太陽能電池板為電源，白天儲存電源，晚上為殺蟲燈提供電源，引誘害蟲撲向燈源。該產品由誘蟲光源、殺蟲部件、集蟲部件、支撐部件等組成。它具有結構簡單、安裝方便、可操作性強、殺蟲種類多、殺蟲范圍廣、安全環保、無毒的特點，可在一定程度上減少殺蟲劑的使用，實現農產品的質量安全。本產品廣泛應用于農業、林業、倉儲、魚塘等方面，可以有效防范各種鱗翅目害蟲，大大提高害蟲的殺滅效率。
3.1.2.1 功能特點
■ 白天處在待機狀態，采用太陽光強度和降雨控制設備是否工作，檢測到降雨或者處在白天狀態，設備待機；檢測到無雨且處在天黑狀態，設備正常工作；
■ 采用波長 320nm-680nm 多光譜誘蟲光源，可同時誘捕多種類型的害蟲；
■ 采用 5.5KV 高壓電網殺蟲，可大大提高殺蟲的數量和效率。
3.1.2.2 設備參數
|
產品列表 |
頻振式殺蟲燈
型號：KH-SCD-*-FT-*
 |
波長 |
365nm |
|
光源功率 |
6W |
|
太陽能板功率 |
30W |
|
尺寸 |
522*350mm |
|
電壓 |
5.5KV |
|
整機實際功率 |
≤11W |
|
數據上傳方式 |

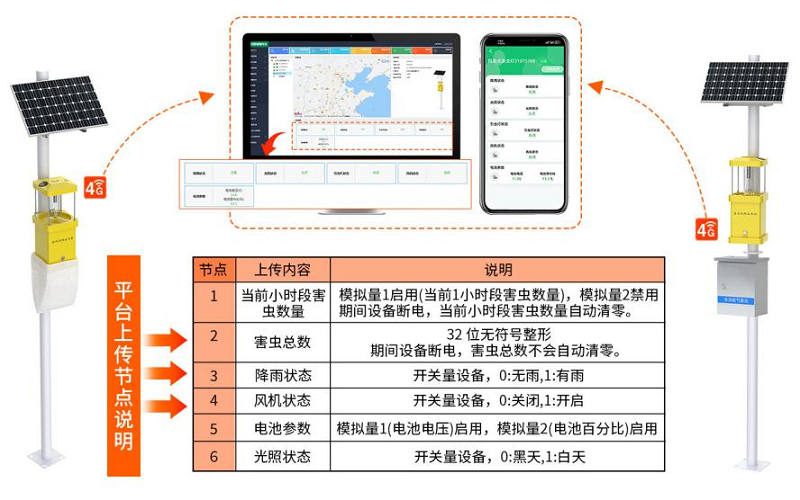

4G選配 |

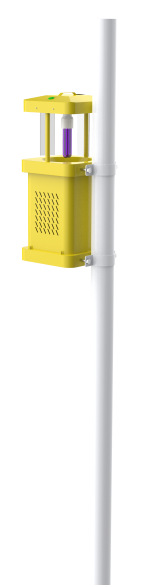

3.1.3 風吸式殺蟲燈
風吸式殺蟲燈（型號：KH-SCD-*-XF）是一款物理滅蟲器械,利用光波引誘害蟲成蟲撲燈，然后風機轉動產生負壓氣流將蟲子吸入到收集器中，使之風干、脫水，達到殺蟲的目的。我公司開發的風吸式殺蟲燈，改進了光源和殺蟲方法，突破了用常規殺蟲燈殺滅小害蟲的能力，大大提高了害蟲的殺滅效率。該設備以太陽能電池板為電源，白天儲存電源，晚上為殺蟲燈提供電源，引誘害蟲撲向燈源。該產品由誘蟲光源、殺蟲部件、集蟲部件、支撐部件等組成。它具有結構簡單、安裝方便、可操作性強、殺蟲種類多、殺蟲范圍廣、安全環保、無毒的特點。本產品廣泛應用于農業、林業、倉儲、魚塘等方面，可以有效防范各種鱗翅目害蟲。
3.1.3.1 功能特點
■ 白天處在待機狀態，采用太陽光強度和降雨控制設備是否工作，檢測到降雨或者處在白天狀態，設備待機；檢測到無雨且處在天黑狀態，設備正常工作。；
■ 采用波長320nm-680nm 多光譜誘蟲光源，可同時誘捕多種類型的害蟲；
■ 采用大功率風扇，可大大提高吸蟲的數量和效率；
■ 使用新型多晶太陽能電池板，能量轉化率高且環保。
3.1.3.2 設備參數
|
產品列表 |
風吸式殺蟲燈
型號：KH-SCD-*-XF
|
波長 |
320nm-680nm |
|
光源功率 |
15W |
|
太陽能板功率 |
30W |
|
尺寸 |
505*430mm |
|
風機供電 |
12V |
|
風機功率 |
4W |
|
整機實際功率 |
≤15W |
|
立桿直徑 |
76mm |
|
立桿長度 |
3m |
|
使用壽命 |
≥3年 |
|
太陽能供電系統續航 |
連續陰雨天2~3天 |
3.2 孢子捕捉在線分析系統
監測意義：病害是危害林木生長的主要因素之一。它不僅使林木生長受到抑制，有時甚至造成林木大面積死亡。山東仁科孢子監測系統可以收集隨空氣流動、傳染的病害病原菌孢子及花粉塵粒，檢測病害孢子存量及其擴散動態，為預測和預防病害流行、傳染提供可靠數據。
監測要素：孢子數量、孢子種類等。
監測內容：遠程實時查看和控制、實時分析孢子、設備狀態監測、設備異常告警、報警記錄、歷史孢子圖像查詢、遠程繼電器控制。
監測效果：山東仁科孢子捕捉在線分析系統的核心在于全自動孢子捕捉分析儀，該設備使用高倍光學顯微成像系統，精度限位技術、自動智能化聚焦融合技術、物聯網傳輸控制技術等技術手段，支持4G無線傳輸實時將孢子圖像上傳到農業四情測報平臺，全天候?qū)崟r(shí)采集分析，實現林木病菌孢子濃度數字化，通過手機和電腦隨時了解病害的發生、發展情況以及分布區域。

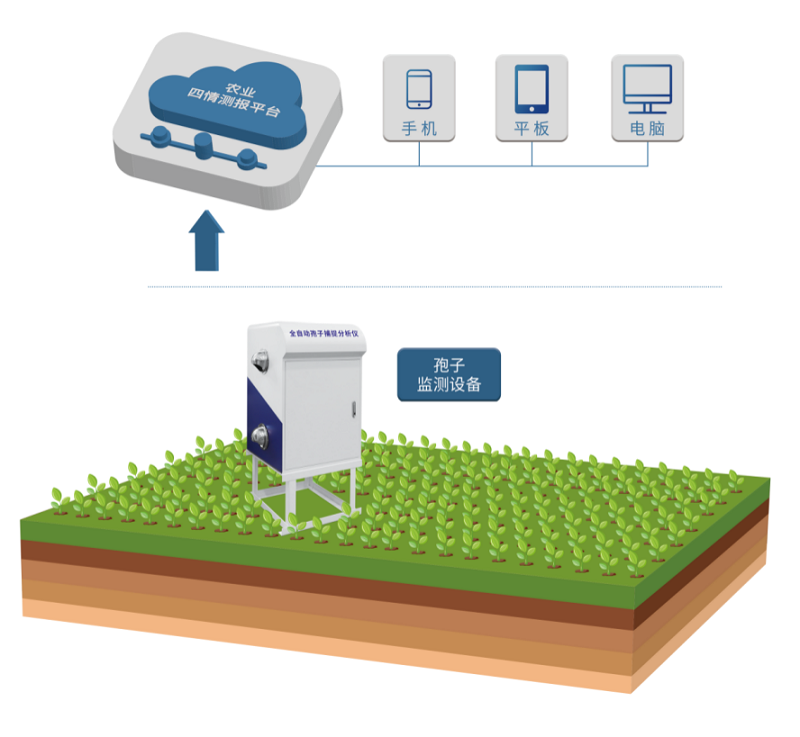

【孢子捕捉在線分析系統示意圖】

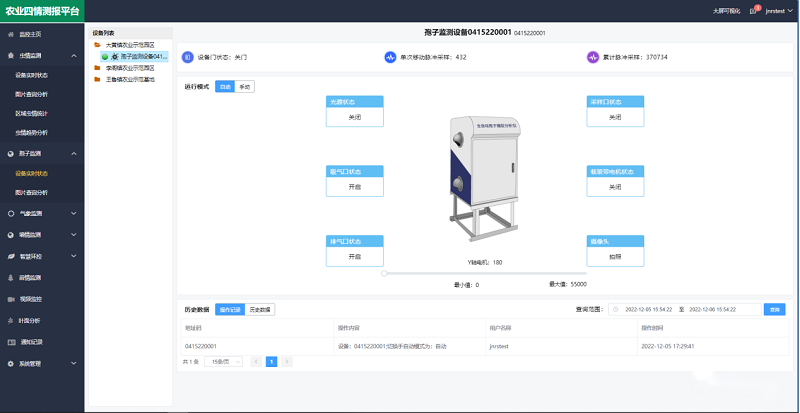

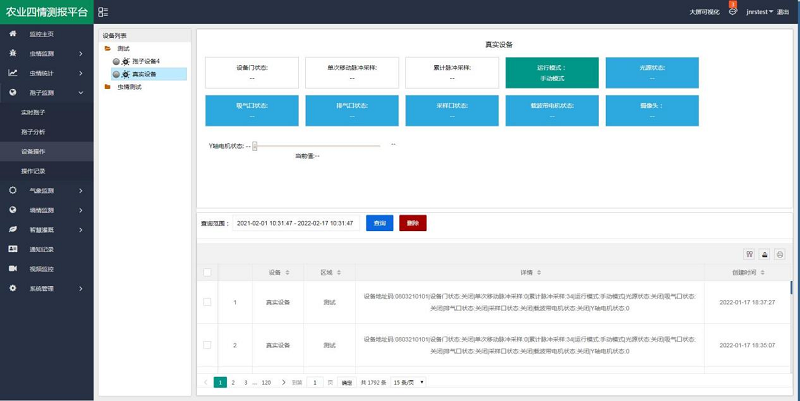

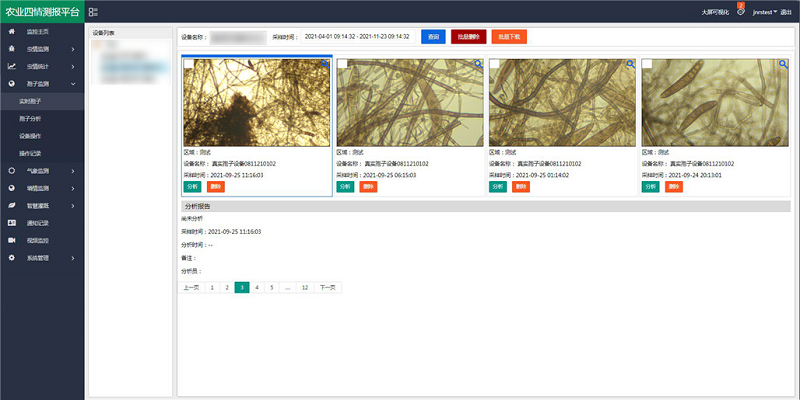

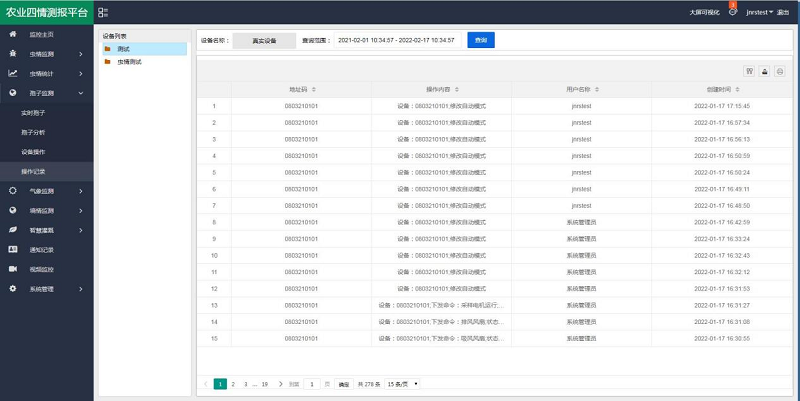

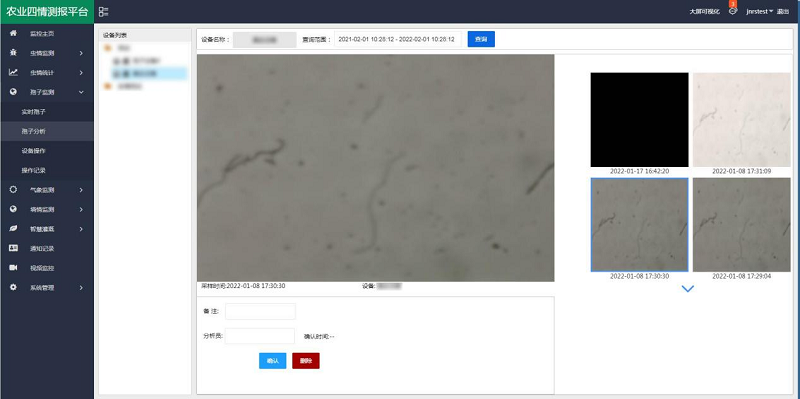

【孢子監測畫面】
|
產品列表 |
全自動孢子捕捉分析儀
型號：KH-PSR-*-100
 |
國家標準 |
符合《植物保護機械 孢子捕捉儀（器）》GB/T 24689.3-2009 |
|
通信接口 |
① RJ45網口
② 4G |
|
產品功能 |
① 設備采用光、電、數控技術，自動顯微成像全天候?qū)λ东@的病菌孢子自動拍攝；
② 設備具有多種聯網方式(4G\RJ45）可隨時隨地聯網管理；可通過網頁端及手機APP端遠程控制設備，如開關機、遠程自動拍照和手動拍照、設置采樣時間、工作時段等；
③ 孢子設備內有高分辨率顯微鏡，可以清晰拍攝顯示 5~100um 孢子；
④ 孢子捕捉分析儀經過特殊風道氣流循環設計，進出風口形成風道，確?？諝獾牧魍ㄐ?，有效降低采集重復率，縮短了采樣時間，提高了采集效率；
⑤ 孢子捕捉分析儀內置 10.1 寸高清大屏顯示，安卓操作系統，具有良好的人機交互界面。支持本地查看拍攝照片、配置設備參數、控制設備等功能；
⑥ 內置 GPS 定位功能（選配），可在網頁地圖中查看設備位置信息數據；
⑦ 采用云服務器技術，實現對病菌孢子圖片的人工統計與分析，可實時人工遠程查看確認，縮短了預測預報周期。 |
|
供電電壓 |
220V AC或太陽能供電 |
|
功耗 |
最大工作功耗：65W； 待機功耗：26.4W |
|
工作環境 |
-20～ 70℃；0~95%（相對濕度）、無凝結 |
|
成像系統基本參數 |
光學放大 10X；500 萬像素 CMOS 圖像傳感器 |
|
內置載玻帶 |
一次更換最長可以連續使用 365 天，每天拍 3 次 |
|
工作時間設置 |
定時啟動，24時制，可以任意設置開啟時間 |
|
絕緣電阻 |
≥2.5M?（漏電保護） |
|
顯示屏 |
10.1寸，windows操作系統，具有良好的人機交互界面。支持本地查看拍攝照片、配置設備參數、控制設備開關機等功能。 |
|
設備尺寸 |
600*640*1418mm |
|
氣體采樣 |
采集時間 60~1200 分鐘（設置范圍），可采集面積：長*寬50*21mm； |
3.3 農林氣象監測系統
監測意義：在林區保護中，適宜的氣象條件是樹木生長發育不可或缺的因素。氣象監測主要是監測當?shù)剞r(nóng)林小氣候環境的變化。準確的氣象監測數據有助于管理人員掌握當?shù)貧夂蜃兓?，及時調整種植活動。山東仁科農林氣象監測系統集風速、風向、空氣溫濕度、大氣壓力、光照強度、降水量等多個氣象監測設備于一體，可實現對林區環境的24小時實時監測，為合理配置種植面積、樹木種類等提供精準的數據支持，提前采取措施預防氣象災害，在人為的干預下趨利避害，達到高產豐收的目的。
監測要素：溫度、濕度、大氣壓力、風速、風向、雨量、二氧化碳、光照等。
監測內容：各傳感器信號集中采集、測點狀態監測、超限告警、報警記錄、歷史數據查詢、遠程控制等。
監測效果：山東仁科農林氣象監測系統的核心在于氣象站，其具有 1 路ModBus-RTU主站接口，可通過此接口連接我司485 變送器；可監測溫度、濕度、大氣壓力、風速、風向、雨量、二氧化碳、光照等氣象條件；同時該氣象站還可以根據用戶自己的需求搭配任一485變送器（不限于默認的485設備）；還具有2 路繼電器輸出，可關聯到任何一路信號采集上做報警或自動控制使用；電控箱內可接網絡視頻字符疊加器和4G路由器，可擴接攝像頭設備，同時還可擴接七寸觸摸屏進行現場顯示。該系統可通過4G方式將數據自動上傳至農業四情測報平臺，用戶最終可以通過多終端查看數據。當任一氣象參數超過設置的上下閾值時，系統自動觸發短信、語音、郵件告警，通知管理人員緊急處理。

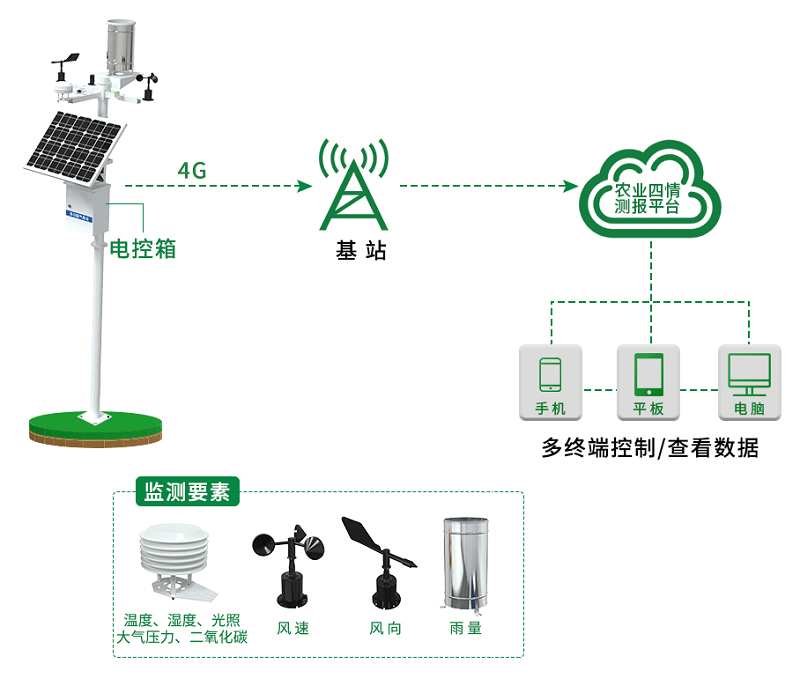

【氣象監測系統示意圖】

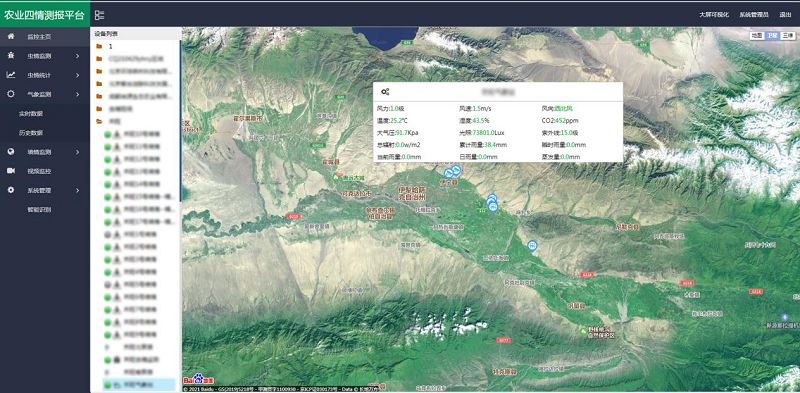

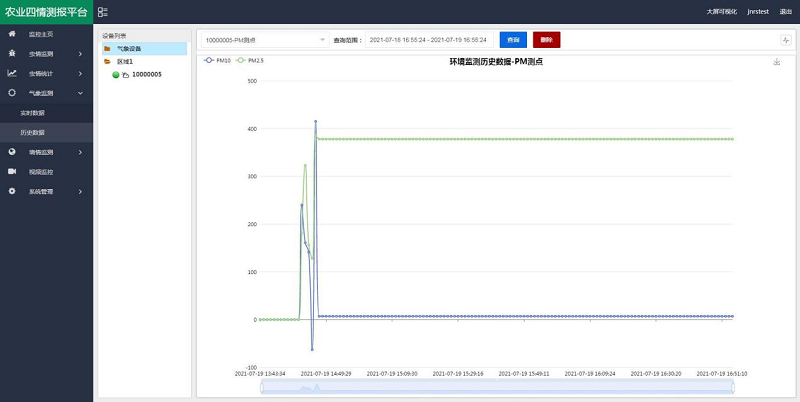

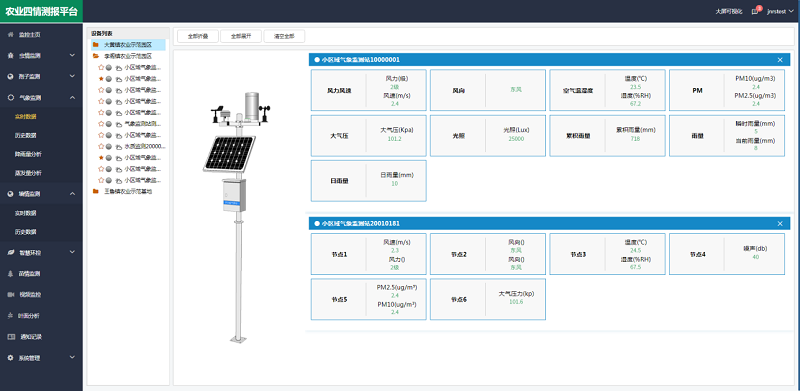

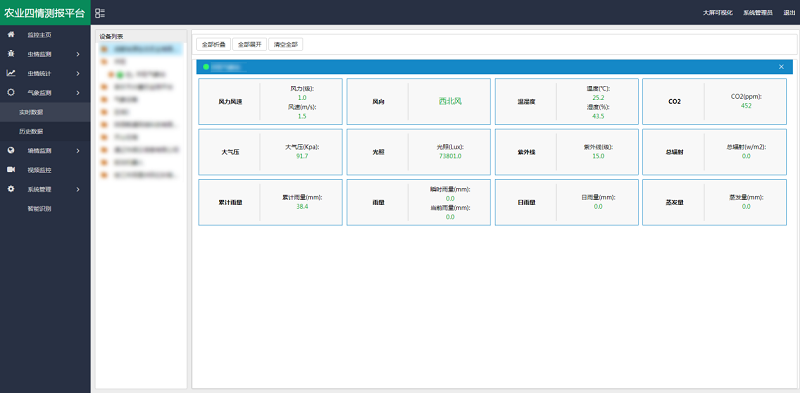

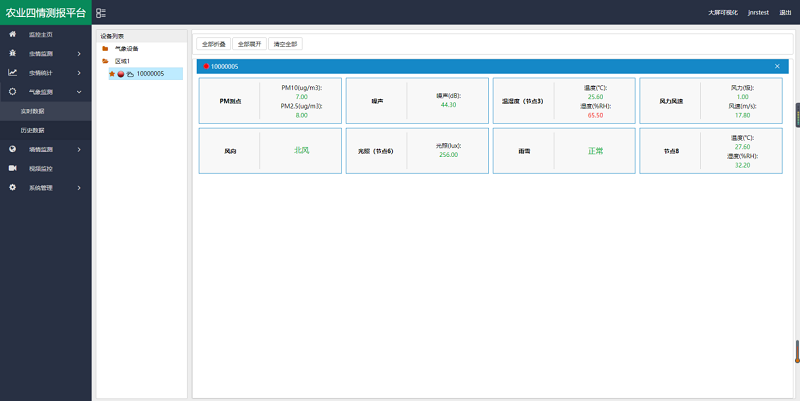

【氣象監測畫面】
|
產品列表 |

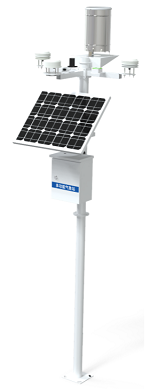

氣象站
RS-QXZ*
 |
數據采集通信接口 |
主RS485接口，能夠采集1-32臺485接口的變送器的數據，最長通信距離≥1500米。 |
|
供電 |
① 外部電源供電：220V AC交流電。
② 太陽能供電：配套我司太陽能電池板和蓄電池（太陽能電池板60W，蓄電池續航時間7天左右）。
③ 雙供電：支持220V市電與太陽能板雙供電（優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷）。 |
|
1路直流電壓采集（高級版） |
采集量程0-100V，采集精度±0.1V，輸入阻抗≥100K，監控主機可設置轉換系數。 |
|
3路4-20mA電流信號采集（高級版） |
采集分辨率3000，輸入阻抗≤120歐，監控主機可設置轉換系數。 |
|
1路水浸檢測信號（高級版） |
可進行漏水檢測，標配漏水電極，用戶也可選漏水繩，最長可達30米。 |
|
4路開關量信號輸入（高級版） |
可檢測干接點通斷狀態，外接無源干接點，響應時間≤0.2s。 |
|
2路繼電器輸出（標準版選配） |
繼電器容量：250VAC/30VDC 5A
本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
|
1路翻斗式雨量計脈沖信號輸入 |
默認脈沖當量：0.2mm
可上傳瞬時雨量（最近1min）、當前雨量（本日00:00至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值（默認采用第四路開關量作為雨量計輸入）。 |
|
數據上傳間隔 |
2~10000S，默認30s上傳一次。 |
|
內置存儲容量（高級版） |
內置存儲，最多可存儲52萬條 |
氣象多要素百葉盒
型號：RS-BYH-M
 |
直流供電（默認） |
10-30VDC |
|
最大功耗 |
0.8W |
|
信號輸出 |
采用專用的 485 電路，通信穩定 |
|
濕度測量 |
范圍：0%RH~99%RH
長期穩定性：≤1%/y
響應時間：≤1s
精度：±3%RH(60%RH,25℃) |
|
溫度測量 |
范圍：0℃ ~ 80℃
長期穩定性：≤0.1℃/y
響應時間：≤0.1s
精度：±0.5℃（25℃） |
|
光照強度 |
范圍：0~20萬Lux
長期穩定性：≤5%/y
響應時間：≤0.1s
精度：±7%（25℃） |
|
CO2 |
范圍：0-5000ppm
長期穩定性：≤1%/y
響應時間：≤90S
精度：±(50ppm+ 3%F·S) (25℃) |
風速傳感器
型號：RS-FS-*
|
直流供電（默認） |
10~30V DC |
|
精度 |
±（0.2+0.03V）m/s V表示風速(60%RH,25℃) |
|
測量范圍 |
0~60m/s |
|
分辨率 |
0.1m/s |
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~80%RH |
|
動態響應時間 |
≤2s |
|
輸出信號 |
RS485(ModBus-RTU協議) |
|
參數設置 |
用提供的配置軟件通過485接口進行配置 |
風向傳感器
型號：RS-FX-*
 |
直流供電（默認） |
10~30V DC |
|
最大功耗 |
0.1W |
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
|
通信接口 |
485通訊（ModBus）協議
波特率：2400、4800（默認）、9600
數據位長度：8位
奇偶校驗方式：無
停止位長度：1位
默認ModBus通信地址：1
支持功能碼：03 |
|
參數設置 |
用提供的配置軟件通過485接口進行配置 |
|
測量范圍 |
8個指示方向 |
|
動態響應速度 |
≤0.5s |
翻斗式雨量計
型號：RS-YL*-*-4-*
 |
雨量計筒直徑 |
Φ200mm |
|
分辨率 |
0.2mm/0.5mm（可選） |
|
刃口銳角 |
40°～45° |
|
工作溫度 |
0～+55℃ |
|
工作濕度 |
<95%(40℃) |
|
儲存溫度 |
-40～+125°C |
|
儲存濕度 |
＜80%（無凝結） |
|
測量誤差 |
≤±3% |
|
雨強范圍 |
0mm～4mm/min
允許通過最大雨強8mm/min |
|
供電范圍 |
4.5~30V |
|
最大功耗 |
0.24W |
|
承受電壓 |
≤100V |
|
承受電流 |
≤0.5A |
3.4 鼠害監測系統

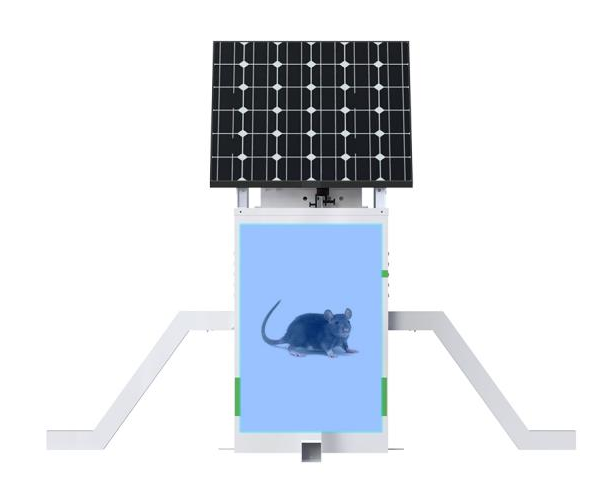

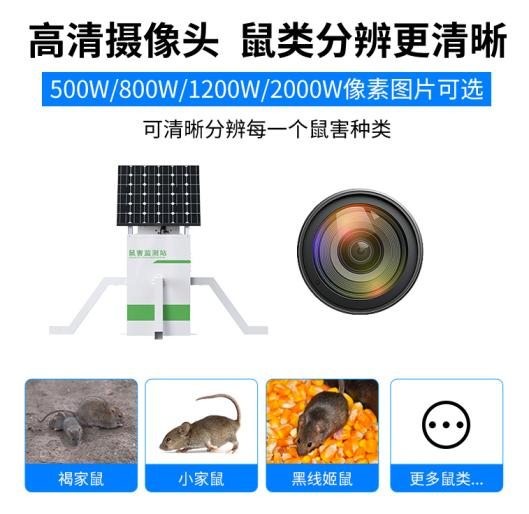

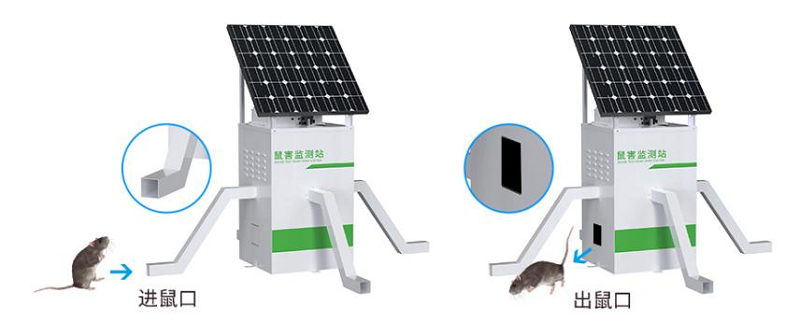

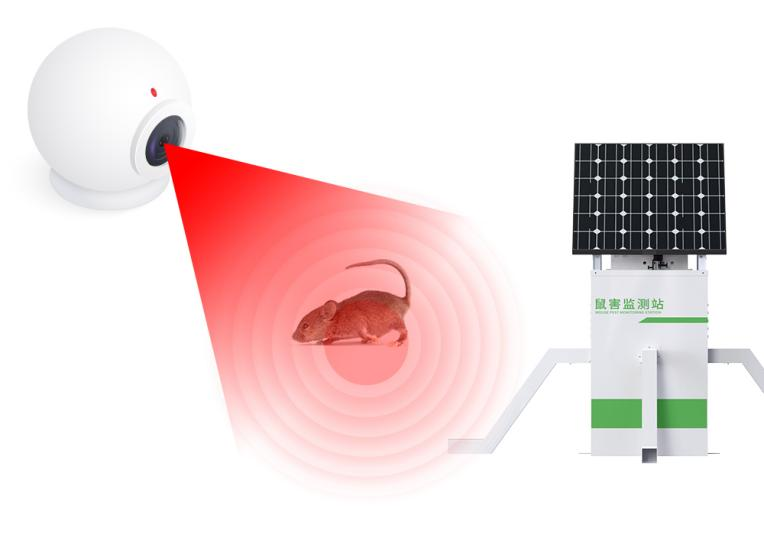

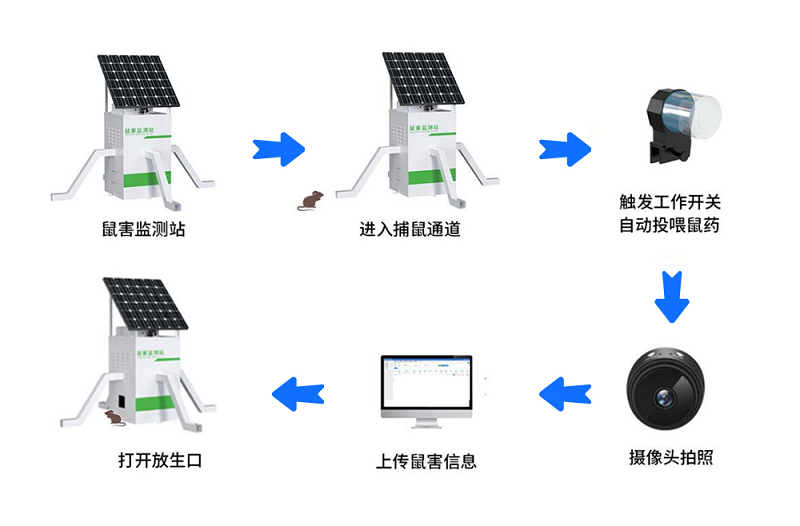

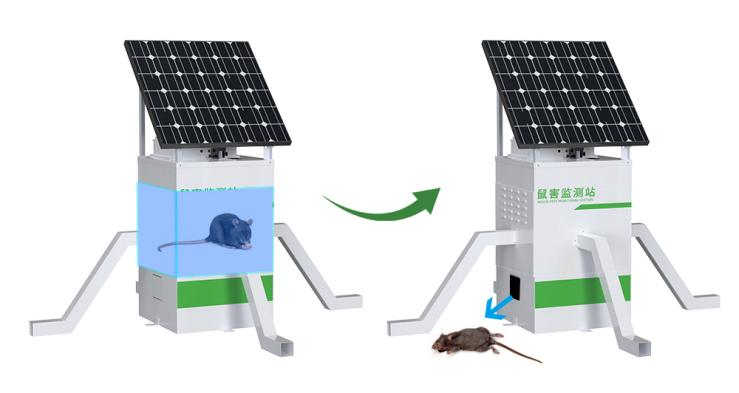

鼠害監測站（型號：KH-RDMS-*）是我公司研發的新一代圖像式鼠害測報工具。利用現代光，電，數控等技術下，可自動完成誘鼠，投喂鼠藥，鼠情監測，拍照等系統作業，然后利用無線傳輸技術、物聯網技術并實時將鼠害情況上傳到指定農業云平臺，對鼠害的發生與發展進行分析和預測，為現代農業提供服務，滿足鼠害預測預報及標本采集的需要。

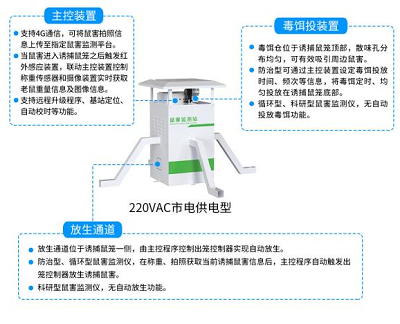

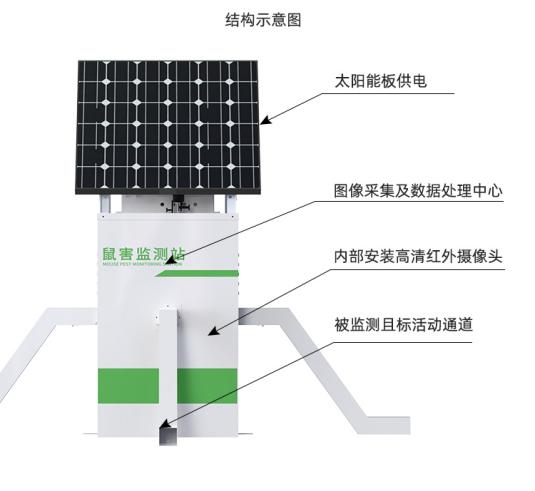

3.4.1 結構組成

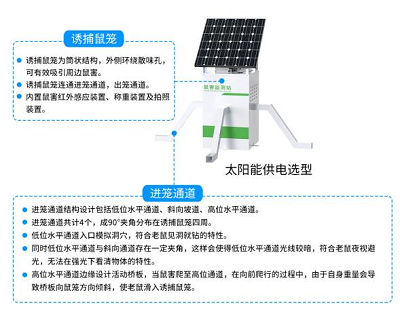

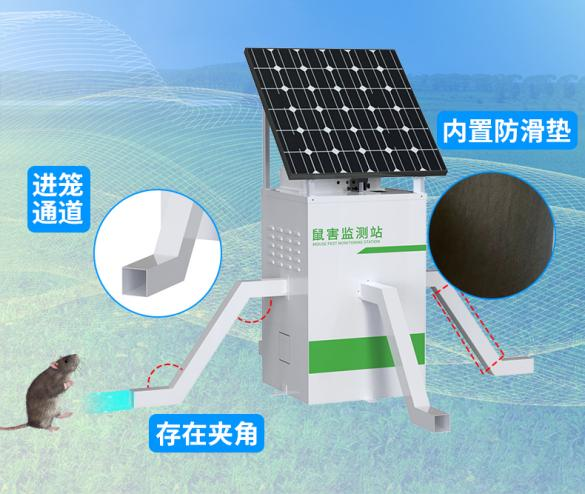

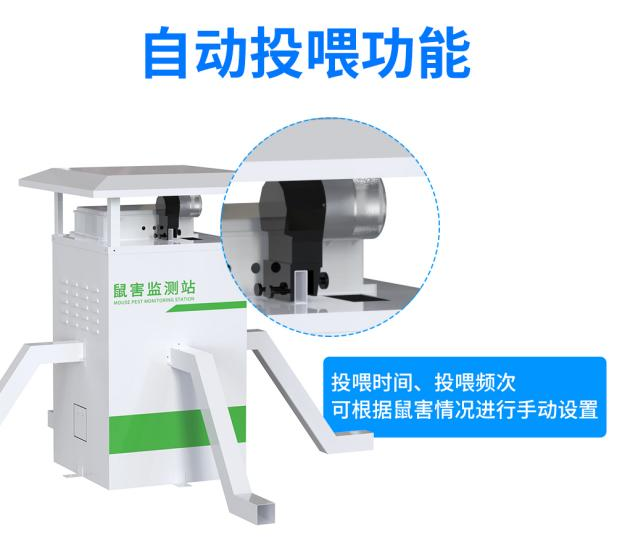

我司鼠害監測站主要由主控裝置、誘捕鼠籠、稱重傳感器、拍照裝置、紅外感應裝置、進籠通道、放生通道、毒餌投放裝置、太陽能供電系統等組成。
3.4.2 功能特點
■ 多種供電方式
我司鼠害監測站為用戶提供太陽能供電以及220VAC市電供電兩種選型，在倉庫、車間等方便供電的地方，用戶可以選擇市電供電；在不便市電供電的環境中，如本方案用于林區監測則可以選擇太陽能供電系統供電。
■ 全天候監測
鼠害監測站能夠全天候運行，利用現代光、電、數控等技術，自動完成誘捕、投喂毒餌、鼠情拍攝、稱重、放生等系統作業，然后利用無線傳輸技術、物聯網技術實時將鼠害情況上傳到指定鼠害監測平臺，對鼠害的發生與發展進行分析和預測，為現代農業提供服務，滿足鼠害預測預報及標本采集的需要。
■ 三種類型可選
鼠害監測站以“循環誘控”的技術思路，解決了現有捕鼠裝置需人工處理老鼠，否則無法阻斷老鼠之間信息交流，不能重復利用的問題，并且考慮到用戶需求不同，設計了三種類型。
■ 循環型
老鼠通過入口進入設備，設備自動對老鼠進行稱重、拍照、記錄視頻并上傳平臺后，將老鼠放生，此類型適合需要記錄老鼠活動的用戶。
■ 科研型
老鼠通過入口進入設備后，設備會自動對老鼠進行稱重、拍照、記錄視頻并上傳平臺，但出口持續關閉，不會將老鼠放生，此類型適合需要老鼠本體進行科學研究的用戶。
■ 防治型
在循環型的基礎上，增加誘餌投放功能（支持設定投放時間、頻次等信息），老鼠通過入口進入設備食用誘餌，設備自動對老鼠進行稱重、拍照、記錄視頻并上傳平臺后，將老鼠放出，此類型適合有滅殺老鼠需求的用戶。
■ 自動誘鼠
鼠害監測站整機自動運行，誘鼠、稱重、拍照、放生、投放餌料全程自動化，無需人工干預，方便、快捷、高效。為免去人工頻繁放餌的煩惱，我司為設備增加自動投喂功能，用戶可以根據鼠害情況設置投喂時間和頻率等，實現自動投喂。
■ 紅外檢測
鼠害監測站利用紅外檢測技術，當紅外線探測到有老鼠時，攝像頭才會對其記錄（同時具有拍照和錄視頻兩種記錄方式）上傳，反之，當探測范圍內無任何物體活動時，則不會記錄，由此一來，就可以避免上傳空白無效數據及照片，造成資源浪費。
■ 高清攝像
鼠害監測站支持選配不同像素的高清攝像頭，照片像素可達500萬/800萬/1200萬/2000萬，能夠捕捉到更為清晰的鼠類活動畫面，方便用戶查看，同時保證平臺可以準確分辨每個鼠害類型和數量，以便用戶制定針對性的防治計劃，保護林區安全。
■ 內置定位
通過指定鼠害監測平臺，用戶可以實時查看監測站的位置和狀態，確保設備的正常運行。一旦有監測站出現故障或損壞，能夠通過定位功能及時確定設備所在點，從而進行維修或更換，保障監測的穩定性和可靠性。
■ 細節設計
鼠害監測站擁有多條進籠通道，利用老鼠見洞就鉆的特性，模擬洞穴，方便老鼠從各個方向進入；進籠通道能夠適應大部分鼠類的體積，還可以防止貓、狐貍等有益生物誤入；斜向坡道與高低位水平通道存在一定夾角，使得通道光線較暗，符合老鼠夜視避光，無法在強光下看清物體的特性；斜向坡道內有防滑墊，可確保老鼠順利到達設備內。
3.4.3 設備參數
|
產品列表 |
鼠害監測站
型號：KH-RDMS-*
 |
供電電壓 |
220V AC或太陽能供電 |
|
功耗 |
待機≤15W
整燈功率≤50W |
|
通信方式 |
4G上傳 |
|
工作環境 |
溫度：0~+70℃
濕度：0~+85%（相對濕度）、無凝結 |
|
工作方式 |
檢測到鼠害進入監測站設備后，設備開始工作，未檢測到鼠害則處于待機狀態 |
|
攝像頭像素 |
500萬/800萬/1200萬/2000萬像素可選 |
|
設備尺寸 |
717*727*1565.7mm |
第四章 農業四情測報平臺
4.1 概述
農業四情測報平臺是集蟲情、孢子、氣象以及鼠害監測等于一體的在線監控平臺。該平臺采用先進的信息采集系統，以物聯網、人工智能、大數據、互聯網等技術為基礎，用戶可通過PC端WEB網頁、APP客戶端等多種渠道訪問平臺，實現遠程管理功能。用戶可實時對每個站點的氣象、蟲情、植物病害等影響作物生長的重要參數進行實時監測、管理，同時實現基于平臺的遠程手動、定時、自動的物聯網監管系統。
4.2 功能介紹
4.2.1 監控主頁
監控主頁顯示設備列表、大屏可視化、地圖展示等菜單信息。還顯示氣象、蟲情、孢子、鼠害等監測圖標、設備的運行狀態及監測的數據。
數據展現形式與電子地圖想融合，讓用戶直觀看到數據和傳感器相對位置，有利于用戶對數據進行對比。
4.2.2 蟲情監測
蟲情監測包括實時蟲情、蟲情分析、害蟲種類、設備操作、操作記錄五部分。
● 實時蟲情：可遠程查詢?nèi)我幌x(chóng)情監測設備任一時間段的高清蟲情拍攝圖像。
● 蟲情分析：通過選擇設備、時間，再點擊查詢即可查詢到所選時間范圍內的圖片，系統可對該圖片中的昆蟲種類、數量AI智能分析并記錄。
● 害蟲種類：該模塊下可手動添加/修改/刪除害蟲的種類，為后續的智能AI蟲體識別打下基礎，還可以將查詢的當前頁的害蟲種類導出或直接打印，導出文件形式有 CSV 和Excel 文件。
注：系統管理員添加的害蟲種類為默認種類，不可刪除和修改。
● 設備操作：可實時遠程切換蟲情測報儀工作模式，工作模式分為自動模式和手動模式。
① 自動模式下可設置蟲情測報儀的起始工作時間、工作時長、單次拍照采樣誘蟲燈開啟時長、單次引蟲時長等，并可遠程下發到設備端。
② 手動模式可遠程手動控制蟲情測報儀誘蟲燈、蟲雨擋板、殺蟲擋板、烘干倉擋板、移蟲裝置、震動裝置、拍照補光燈、手動拍照，還可以實時關閉殺蟲及烘干裝置。
● 操作記錄：該模塊下用戶可以看到所有擁有此設備權限的用戶的操作記錄。選擇設備和時間點擊查詢即可查詢出設備操作記錄。
4.2.3 蟲情統計
蟲情統計包括區域統計和趨勢分析。該模塊可批量查詢，批量導出蟲情分析報告，對區域內的蟲情數量，預計某種蟲情變化趨勢生成分析報告。
● 區域統計：選擇蟲情監測設備，選擇時間后點擊查詢即可查詢出所選時間段區域內蟲情設備的害蟲數量，并支持將查詢出的柱狀圖導出下載。
● 趨勢分析：選擇蟲情監測設備，選擇時間后點擊查詢，即可查詢出區域內各害蟲種類數量的曲線變化，并支持查詢出的曲線圖打印或?qū)С觥?/span>
4.2.4 孢子監測
孢子監測包括實時孢子、孢子分析、設備操作、操作記錄四部分。
● 實時孢子：可遠程查詢?nèi)我绘咦颖O(jiān)測設備、任一時間段的高清孢子圖像。
● 孢子分析：可遠程對后臺任一設備采集的高清孢子圖像進行孢子種類、數量進行人工分析并記錄。
● 設備操作：可遠程實時切換全自動孢子捕捉分析儀的工作模式，實現自動和遠程拍照、載波帶用量預警等功能。
① 自動模式下可設置全自動孢子捕捉分析儀的起始工作時間、工作時長、采樣時長、工作間隔、載波帶單次運動距離脈沖數等，并可遠程下發到設備端。
② 遠程控制模式下可遠程控制全自動孢子捕捉分析儀的吸氣口、排氣口、采樣口、光源狀態、載波帶電機狀態。
● 操作記錄：該模塊下用戶可以看到所有擁有此設備權限的用戶的操作記錄。選擇設備和時間點擊查詢即可查詢出設備操作記錄。
4.2.5 氣象監測
氣象監測包括實時數據和歷史數據監測。
● 實時數據：該模塊可實時展示區域下所有氣象設備的狀態?？梢赃x擇多個設備，右側展示選中設備的狀態和節點數據。
注：設備離線顯示灰色，設備在線顯示綠色，設備報警顯示紅色。
【數據超限告警變紅】
● 歷史數據：可查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。報警數據會以紅色顯示，支持生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出。同時可導出數據查詢的時間段、查詢數據賬號、設備電量、設備在線狀態等重要信息。
【歷史數據列表查看】
【歷史數據曲線查看】
4.2.6 通知記錄
該模塊下可查詢各個灌溉設備任一時間段任一節點的狀態、數據異常等告警信息。告警方式有短信通知、郵件通知以及全部通知，可按需選擇要查詢的通知類型。并支持PDF、Excel兩種導出方式。

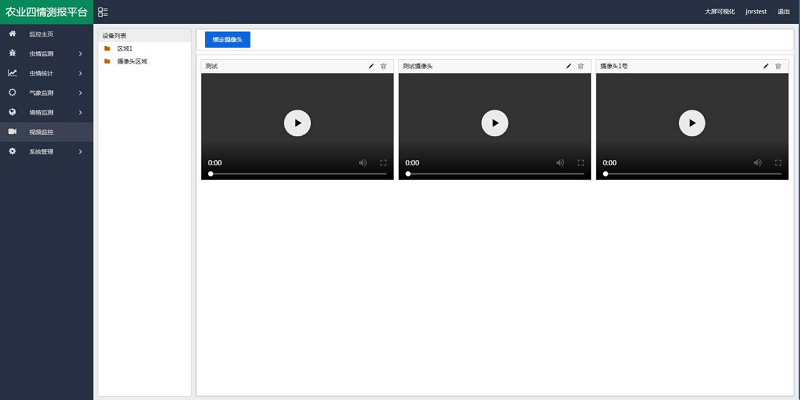

4.2.7 視頻監控
全面性的監管，實現林木周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.8 系統管理
系統管理包括用戶管理、區域管理、設備管理、系統日志四部分。
● 用戶管理：該模塊具有添加子賬號、修改子賬號、管理子賬號、設置區域權限、菜單權限等功能。
① 支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。
● 區域管理：該模塊具有添加區域、修改區域、管理區域、各區域短信、郵件額度管理等功能。
① 以區域?yàn)閱挝?，?duì)該區域的設備和環境狀態進行統一管理。
② 根據各區域需求分配超限告警短信、郵箱額度。
● 設備管理：實現對接入系統中的蟲情監測設備、孢子監測設備、氣象水質監測設備、土壤環境監測設備、視頻監控設備、無線灌溉設備的管理功能。
① 支持各區域中各個設備的控制、修改、維護，還可查看ICCID卡號、同步ICCID卡號，還具有數據透?jìng)鞴δ堋?/span>
② 該模塊下設備可以實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
● 系統日志：該模塊下用戶可以清晰查詢操作用戶、操作內容、操作結果、操作用戶的IP、 操作時間。其中父賬號可以查看自己以及子賬號的日志，而子賬號只能查看自己的日志。
4.2.9 大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
4.2.10二次開發
山東仁科提供的農業四情測報平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.11 千人千面
針對小規模應用的用戶，農業四情測報平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，支持定制圖標、配色、登陸頁樣式。
4.2.12 移動端APP
為方便移動端用戶監測數據，推出“壤博士”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^(guò)賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，移動控制閥門開關，實現自動化灌溉。
