第一章 項目概述
1.1 項目背景
食用菌方艙就是人工栽培食用菌(食用菇、耳類大型真菌)可人工控制溫度、濕度、通風環境的出菇廠房。我國食用菌產業具有諸多鮮明的特點。一方面，它生產方式靈活、規?？纱罂尚?、效益高、生產模式可選擇性強等，具有“點草成金”，“化腐朽為神奇”之稱；另一方面，食用菌生產對于環境也有著較高的要求。
食用菌方艙主要用來為食用菌的生長創造適宜的環境條件。在建造食用菌方艙時，必須根據食用菌對環境條件的要求，慎重考慮，周密設計。總體來說，食用菌方艙的環境必須滿足以下幾點：
■ 要求通風換氣良好。既能使菇房內的廢氣及時排出，又能使外界新鮮空氣迅速進入;
■ 保溫、保濕性能好。一方面要防止熱氣外流(如培養料后發酵)，另一方面則能阻止外面冷熱空氣侵入;
■ 密閉性好。室內不易受外界條件變化的影響，冬暖夏涼，風吹不到菌床上，有利于防治雜菌及病蟲。菌菇房內要有適宜的溫度、濕度、二氧化碳含量等。
■ 此外，還要考慮菌菇房的空間比例、屋頂斜度、單元面積、密閉性及安全性等。
近年來，隨著經濟和科技的發展，電子技術和信息技術的日趨成熟，也帶來了溫室控制方面的一場革命，計算機自動控制已逐漸成為現代農業發展的重要手段和措施。在此背景下，我司采用先進的微電腦技術、傳感器技術、自動控制技術，自主研發了食用菌方艙環境監控系統,以先進的技術和現代化設施，利用覆蓋面廣的RS485或4G網絡數據傳輸，人為控制食用菌生長的環境條件，使其生長少受外界環境的影響，做到常年工廠化，進行高效率，高產值和高效益的生產。
1.2 建設目標
食用菌方艙環境監控系統解決方案的總體目標是實現對食用菌方艙內的環境和設備的統一監測與控制，從而有效保障食用菌成長的溫度、濕度、CO2濃度等環境條件，提高食用菌的產量和品質。
整個監控系統解決方案結合食用菌方艙的實際分布環境，在不同區域安裝相應的設備，具體架構如下：
■ 兩路溫濕度記錄儀和兩路CO2溫濕度變送器通過4G信號傳輸方式將實時監測到的食用菌方艙內的空氣溫度、濕度以及CO2濃度值上傳至綜合環境監控云平臺；
■ 根據實時監測到的方艙內環境溫度變化，學習型空調調溫器代替空調遙控器對方艙內空調進行升溫、降溫調節控制；
■ 根據實時監測到的方艙內環境濕度變化，環境監控主機通過網絡繼電器控制加濕機進行加濕工作；
■ 通過對每個食用菌方艙環境的監測控制，逐步實現對食用菌生產的智能化、自動化、科學化管理，在提高食用菌產量的同時也實現食用菌品質的提升。
1.3 設計原則
根據食用菌方艙運營和管理的的實際需求，以及國內外技術發展的現狀和方向，參考國內外食用菌方艙環境監控技術建設的先進項目，借鑒其建設經驗，在方案中我們遵循以下幾項具體原則：
■ 穩定可靠
只有穩定運行的系統，才能確保系統內各項設備的平穩運行，監控系統的作用和意義才能體現。整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。
■ 架構合理具有可擴展性
采用平臺級的理念來架構系統，使整個方案安全平穩地運行，并具備良好的擴展性?？蓴U(kuò)展性保證當用戶有更多的要求時，引入的新設備可以順利地與本次配備的設備共同工作，進一步擴展與提高系統的性能和功能。
■ 盡可能簡約的配置
整個方案盡可能采用簡約的連接方式，去掉各種冗余配置，減少故障點，提高系統穩定性，降低系統造價。
■ 更好的系統效率
方案設計以盡可能提高系統整體的運行效率為重要依據，選擇更合適的產品以及更合適技術方案實現。
■ 更高的性價比
方案一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 系統更易于使用和維護
方案設計根據項目建設規則等選擇合適的監控產品和技術方案實現，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
1.4 設計依據
■《農產品基本信息描述 食用菌類》 GB/T 37109-2018
■《食用菌產業項目運營管理規范》 GB/Z 35041-2018
■《食品安全國家標準 食用菌及其制品》 GB 7096-2014
■《食用菌生產技術規范》 NY/T 2375-2013
■《秸稈栽培食用菌霉菌污染綜合防控技術規范》 NY/T 2064-2011
■《食用菌栽培基質質量安全要求》 NY/T 1935-2010
■《食用菌菌種生產技術規程》 NY/T 528-2010
■《農作物品種審定規范 食用菌》 NY/T 1844-2010
第二章 項目介紹
2.1 食用菌方艙環境監控系統介紹
食用菌方艙環境監控系統解決方案是集食用菌方艙內環境監測（包括對方艙內空氣溫度、濕度以及二氧化碳濃度的監測），設備聯動控制（空調、加濕機），環境監控主機以及綜合環境監控云平臺于一體的智能食用菌方艙環境監測控制管理體系。
該系統通過若干車載溫濕度記錄儀以及二氧化碳溫濕度變送器，對方艙內的各種環境監測數據進行分析，實時反映現場設備運行的環境情況、設備本身運行情況；并通過聯動控制空調、加濕機等現場設備，自動調節食用菌方艙內的空氣溫度、濕度以及CO2含量。有助于實現保障方艙內食用菌的正常生長，防止因環境改變、設備狀態變化而造成的損失，滿足方艙遠程運維的可靠管控要求，為新型現代化食用菌方艙的智能化、可視化、自動化、互動化發展做有效支撐。
本監測系統施工部署簡單方便，細節考慮周到，擴容方便；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用，監控平臺能夠自動搜索新增的設備，無需手動添加，維護非常方便。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。
2.2 食用菌方艙環境監控系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。本方案覆蓋食用菌方艙內的空氣溫度、濕度以及CO2濃度等各項環境參數的監控，具備高整合度；集測、管、控一體化的整體考慮，提升方艙環境監測系統的平臺級管理功能。
■ 基于標準的IP網絡，組網方便
食用菌方艙環境監控系統解決方案的組網結構完全基于TCP/IP網絡通信協議，對監控節點分布廣、數量大的多站點集中智能監控提供了最有效的監控手段，使用基于IP網絡的監控系統為網絡運營維護的統一管理提供了便利。
■ 使用標準協議，擴展方便
使用標準的、開放的協議便于集成以及系統擴容。由于搭建了基于IP的監控平臺，現場數據采集也使用標準的MODBUS協議，使得增添監控節點或是增加監控信息非常方便，更實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資。
■ 優化的數據交互功能
食用菌方艙環境監控系統報警事件采用先進的實時報警方式，除了監控中心可以通知管理人員告警信息，環境監控主機也支持實時報警功能，它具有強大的脫機短信報警功能，還可以通過4G/RS485等方式主動上傳監控?cái)?shù)據及報警信息。系統可將管理軟件數據處理的工作分?jǐn)偟较旅娴谋O(jiān)控主機上，這樣可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。從而保證了監控系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
食用菌方艙環境監控系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 系統具有完善的網絡脫機管理功能
當監控主機通訊鏈路中斷之后，監控主機的告警信息以及實時數據會存在本地，當通訊鏈路恢復之后，脫機數據重新上傳到監控中心，保證監控?cái)?shù)據的完整性。監控中心具有完善的中斷監測機制，設備通訊中斷后，及時發出告警。
■ 食用菌方艙環境監測系統施工部署簡單、方便
監控管理平臺有多種部署方式，針對簡單需求可以實現傻瓜式安裝，非常人性化，界面友好、操作簡單、功能全面，輕松實現監控功能及報警的配置。
■ 切合客戶需求的獨有功能
食用菌方艙環境監控系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制。從客戶使用的角度出發，使應用和維護盡可能方便省心。
■ 多平臺遠程管理，功能強大
食用菌方艙環境監控系統支持電腦PC端、APP移動端、微信公眾號等多種方式遠程查看、管理數據。
第三章 項目方案設計
3.1 食用菌方艙環境監控系統方案設計
食用菌方艙環境監控系統要由三個工作模塊組成，第一部分：環境監測（包括對方艙內空氣溫度、濕度以及二氧化碳濃度的監測）；第二部分：設備聯動控制（空調控制、加濕機控制）；第三部分：智能環境監控主機與平臺軟件通信。
該系統通過在食用菌方艙內配置相應的溫濕度記錄儀、二氧化碳變送器等設備，對每個方艙的空氣溫度、濕度以及CO2濃度進行連續采集，并將采集到的環境數據用4G信號上傳至綜合環境監控云平臺，如出現異常，系統會自動發出聲光、短信、語音、郵件告警及時通知相關管理人員，通過環境監控主機控制空調、加濕機等設備進行運作，使方艙內部始終保持恒溫恒濕的狀態，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響食用菌的正常生產。

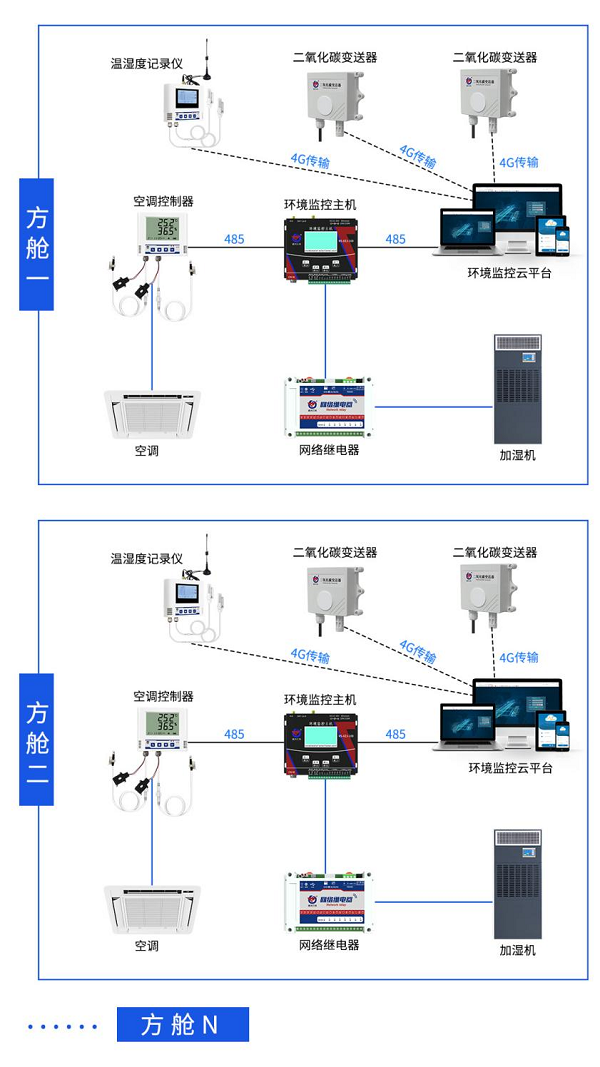

3.2 食用菌方艙環境監控系統拓?fù)鋱D
3.3 食用菌方艙環境監控系統子系統方案設計
3.3.1 環境監測系統
3.3.1.1 溫濕度監測
監測對象：對方艙內不同區域的溫度、濕度進行實時監測。
監測內容：實時監測食用菌方艙內的溫濕度數據，防止倉內溫濕度過高或者過低而造成設備損壞故障或者食用菌毀壞。
監測效果：本地液晶屏顯示，實時顯示溫濕度記錄儀所在位置的溫度、濕度變化情況，一旦溫濕度超出范圍，即刻啟動報警，提醒管理人員及時調整空調的工作設置值或調整方艙內的設備分布情況。
|
設備 |
技術參數 |

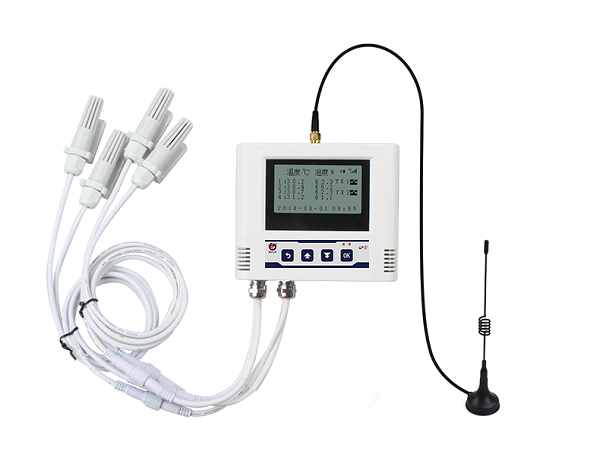

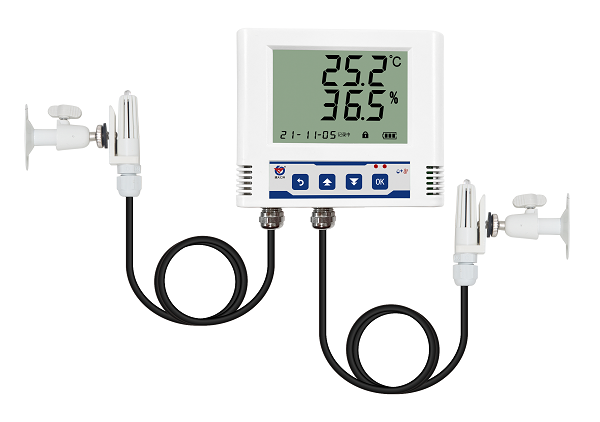

雙路溫濕度記錄儀
型號：RS-YS-GPRS-Y
|
直流電源（默認）：10-30V DC
最大功耗：0.5W
通信接口：GPRS/GSM；4G（選配）
數據上傳：GPRS進行數據上傳，數據上傳間隔5S-10000S可設
參數設置：短信參數設置，支持中英文混合短信
報警功能：溫濕度越限短信報警、振鈴語音報警、市電斷電來電短短信報警、振鈴語音報警；就地聲光報警；開關量報警
內部存儲：記錄周期1分-24小時可設置，記錄容量：65000組
A準精度（溫度）：±0.4℃（25℃）
濕度：±2%RH(60%RH,25℃)
B準精度（溫度）：±0.5℃（25℃）
濕度：±3%RH(60%RH,25℃)
變送器電路工作溫濕度：-20℃~+60℃，0%RH~95%RH 非結露
探頭工作溫度：-40℃~+120℃，默認-40℃~+80℃
探頭工作濕度：0%RH-100%RH
長期穩定性（濕度）：≤1%RH/y
長期穩定性（溫度）：≤0.1℃/y
響應時間（濕度）：≤8s(1m/s風速)
響應時間（溫度）：≤25s(1m/s風速)
探頭個數：2~4路（默認4路）
開關量輸入信號：1~2路（默認2路）
溫度顯示分辨率：0.1℃
濕度顯示分辨率：0.1%RH
溫濕度刷新時間：1s
備用電池工作時間;≥48h
|
【設備配置】
功能特點：
■ 瑞士原裝溫濕度測量單元，探頭線最長可達30米；
■ 采用GRPS傳輸方式，無需現場布線，無距離限制；
■ 可實現斷電告警、來電告警；
■ 內置存儲，通信恢復后，自動續傳已存數據；
■ 設備參數全部通過短信配置與查詢，簡單方便；
■ 溫濕度采集頻率 2S/次，數據上傳頻率5S~10000 S/次可設；
■ 內置報警功能，可進行報警的上下限值及回差值設置；
■ 具有2 路開關量信號輸入（選配），可接入2路門磁等開關量信號；
■ 內置一路蜂鳴器，外延一路聲光報警器（選配），可實現超限聲光報警；
■ 可實現超限短信告警、振鈴語音告警；
■ 可接免費的RS-RJ-K軟件平臺、環境監控云平臺或物聯云平臺；
■ 適應DC10~30V寬電壓供電或內置備用電池供電。
3.3.1.2 二氧化碳濃度監測
監測對象：對分布在各個區域的食用菌方艙環境的CO2濃度進行監測。
監測內容：實時檢測并記錄各個區域的CO2濃度值情況，數值超限實時報警，減少意外狀況的發生。
監測效果：在方艙的不同區域安裝二氧化碳變送器，實時監測各區域模塊的CO2濃度值情況，當其中任一參數超過設定值時監控主機觸發報警，平臺啟動短信、聲光報警，及時通知管理人員緊急處理。
|
設備 |
技術參數 |

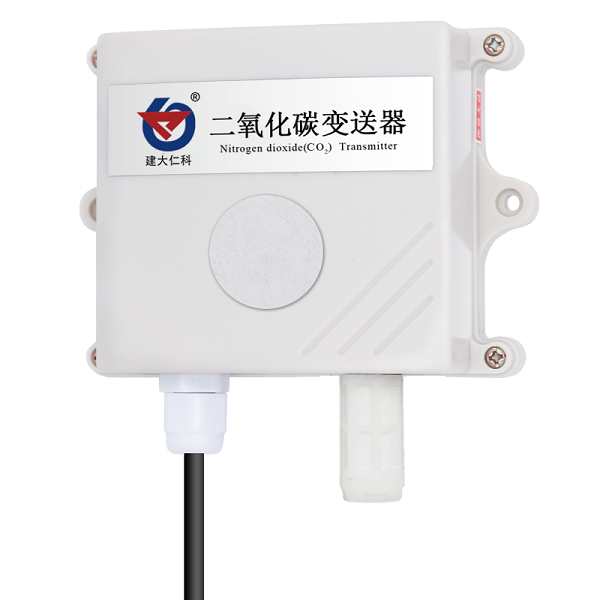

CO2溫濕度變送器
（4G型）
型號：RS-CO2WS-4G-2 |
供電：DC10-30V
功耗：0.3W
測量范圍：0~5000ppm（默認）可選：0~2000ppm 0~10000ppm
精度：
0 ~ 5000 ppm : ±(50ppm +3% F•S)（25℃）
0 ~10000 ppm : ±(50ppm +5% F•S)（25℃）
高精度：
0 ~ 5000 ppm : ±(45ppm +3% F•S)（25℃）
0 ~10000 ppm : ±(45ppm +5% F•S)（25℃）
系統預熱時間：
2min(可用)、10min(最大精度)
響應時間：
90%階躍變化時一般小于90S
穩定性：<2%F·S
非線性：<1%F·S
分辨率：1 ppm
工作環境：-10℃~+50℃，0%RH~95%RH 非結露
數據上傳時間：默認 30S/次，1S~65535S 可設
數據采集時間：2S/次 |
【設備配置】
功能特點：
■ 新型紅外檢定技術進行CO2濃度測量，準確度高，漂移小，壽命長；
■ 測量范圍寬，默認0-5000ppm（默認），自帶溫度補償，受溫度影響??；
■ 通過4G方式上傳數據，可將數據實時上傳至我司提供的免費云平臺或者客戶自己的服務器，可通過網頁端，本地端、微信公眾號、手機APP進行查看數據；
■ 數據采集頻率 2S/次，數據上傳頻率 1S~ 65535 S/次可設；
■ 可接免費的本地監控軟件平臺及環境監控云平臺（www.0531yun.com）；
■ 產品采用壁掛式防水殼，安裝方便，防護等級高。
3.3.2 設備聯動控制系統
3.3.2.1 空調控制
工作內容：根據方艙內的實際溫濕度智能調節空調的運行狀態，使方艙內始終保持恒溫恒濕的狀態，避免環境溫濕度過高過低導致監測設備老化受損以及食用菌受損，降低生產成本。
工作效果：在方艙內安裝學習型空調調溫器，實時采集環境中的溫濕度，當監測到溫度、濕度等任一數值超限時，代替空調遙控器自動完成空調的升溫降溫調節功能。
|
設備 |
技術參數 |
學習型空調調溫器
型號：RS-KTC-N01 |
供電：DC 10~30V
功耗：0.3W
工作環境：
-20℃~+60℃，0%RH~95%RH 非結露
通信接口：
RS485；標準MODBUS-RTU協議；通信波特率：2400、4800、9600可設
紅外口：可學習99%遙控器，并成功對空調進行控制 |
【設備配置】
功能特點：
■ 通過我司配套軟件可以學習99.9%的空調遙控器；
■ 可學習23組按鍵功能；
■ 帶有485接口，可通過MODBUS-RTU協議代替遙控器對空調進行控制；
■ 批量召測下載學習碼；
■ ModBus通信地址可設置，波特率可修改；
■ RS-KTC-N01設備采用寬電壓供電直流10~30V均可；
■ 485通信線通信距離最遠可達2000米；
■ 在一臺主機上遠程控制兩路空調；
■ 遠程采集空調控制器所在地的溫度；
■ 遠程定時開關空調；
■ 根據設定的溫度下限值、上限值自動開關空調；
■ 控制失敗報警（選配繼電器輸出）；
■ 超溫、低溫報警（選配繼電器輸出）；
■ 設備配置有掉電保護功能，掉電保存設置的參數；
■ 配置空調來電自啟功能，空調控制器斷電重新來電，自動發送“自定義通道20”指令；
■ 支持外掛紅外探頭，紅外發射延長線可達5米；
■ 支持檢測空調運行狀態。
3.3.2.2 加濕機控制
工作內容：及時根據方艙內的溫濕度等數值信息進行加濕運作。
工作效果：環境監控主機主動接收所有采集設備上傳的監測數據，當任一數值超限告警時，自動發送聯動命令，通過網絡繼電器控制加濕機進行運作，使艙內始終保持在恒溫恒濕的狀態。
|
設備 |
技術參數 |
網絡繼電器
型號：RS-YK-*-R08 |
供電電壓：DC10~30V寬直流供電
通信方式：RS485/4G/RJ45網口（以太網通信）
功耗（4G/以太網型）：5.5W(12V)
功耗（RS485型）：0.8W(12V)
工作溫度： -10℃～+50℃
工作濕度：≤85%RH
設備尺寸：145*90*40
可控繼電器數量：8個
開關量工作功率：10A-255VAC/30VDC |
【設備配置】
功能特點：
■ 8個輸出點可通過指令整體同步控制或獨立單點控制；
■ 設備適應 DC10~30V 寬電壓供電；
■ 斷電后自動斷開繼電器 ；
■ 標準RS485接口，Modbus-RTU協議，方便二次開發。
3.3.3 智能環境監控主機與平臺軟件通信
工作對象：對整個系統進行實時監控。
工作效果：自動收集智能環境監控主機上傳的數據，當其中任一參數超過設定值時報警主機觸發報警，啟動短信、聲光報警，及時通知管理人員緊急處理。
工作內容：數據24小時不間斷監測、設備運行狀態監測、超限告警、繼電器控制。
|
設備 |
技術參數 |

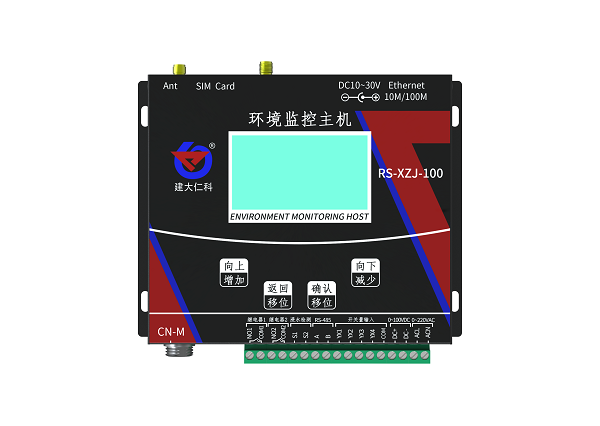

環境監控主機
型號：RS-XZJ-100-Y-* |
通信接口：RJ45網口/4G/RS485從站接口/LED屏顯示接口
1路直流電壓采集：采集量程0-100V
1路水浸檢測信號：可進行漏水檢測，標配漏水電極，用戶也可選漏水繩，最長可達30米
4路開關量信號輸入：可檢測干接點通斷狀態，外接無源干接點，響應時間≤0.2S
2路繼電器輸出：繼電器干接點輸出，繼電器容量為250VAC/30VDC 3A
1路翻斗式雨量計脈沖信號輸入：采集磁開關脈沖信號進行雨量計量，默認脈沖當量：0.2mm
數據上傳間隔：1S~10000S
內置存儲容量：52萬條
主從RS485接口通信距離：≥2000米
供電范圍：DC 10~30V |
【設備配置】
功能特點：
■ 具有 1 路 ModBus-RTU 主站接口可接入我司所有類型的 485 變送器；
■ 1 路 RJ45 網口，可將監測數據上傳至遠端監控軟件平臺；
■ 1 路多功能 4G 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺；
■ 強大的脫機短信報警功能，報警內容可自定義(功能選配)；
■ 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件；
■ 大屏中文液晶顯示，界面簡潔友好；
■ 內置數據存儲，可存儲 52萬條記錄；
■ 帶有 1 路浸水檢測功能可外接漏水電極也可外接漏水繩，最長 30 米；
■ 帶有 1 路 0~220V 交流電壓輸入檢測，可用于市電斷電報警；
■ 帶有 1 路 0~100V 直流電壓輸入檢測，可用于檢測蓄電池電壓；
■ 帶有 4 路開關量輸入檢測，可外接門禁等開關量信號，其中第 4 路可用作外接翻斗式雨量計；
■ 可外接 1 路室外 LED 單色顯示屏，支持最大點陣數1024*256；
■ 設備超限，屏幕輪顯報警通道以及報警實時數據；
■ 帶有 2 路報警繼電器觸點輸出，可外接聲光報警器；
■ 可自動識別 RS485 接口從設備是否工作正常；
■ 直流 10~30V 寬電壓供電；
■ 設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
第四章 綜合環境監控云平臺介紹
4.1 綜合環境監控云平臺功能描述
綜合環境監控云平臺以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 綜合環境監控云平臺功能介紹
4.2.1大屏可視化
可滾動顯示食用菌方艙內各區域的環境監測數據，數據清晰、直觀，便于管理員進行系統查看。

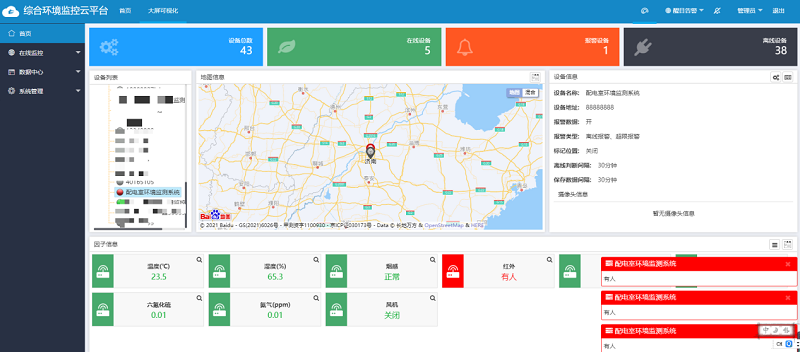

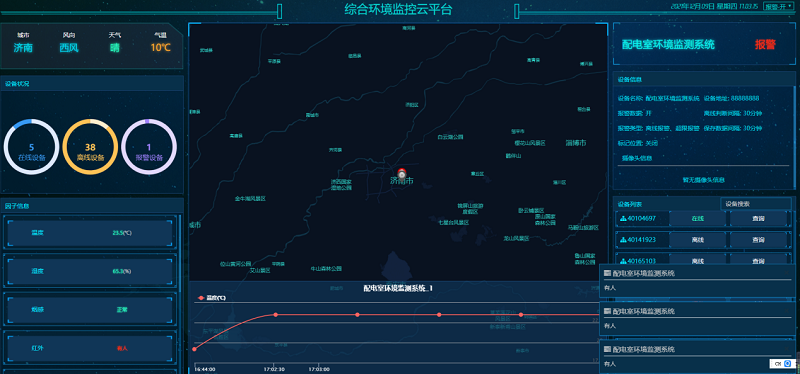

【大屏可視化】
4.2.2 數據實時監控
食用菌方艙環境監控系統中的數據均由綜合環境監控云平臺處理。在軟件頁面中，可從樹狀圖中清晰地找出每個方艙的環境情況。數據可以通過圖形化界面、列表和曲線的方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。
【首頁數據展示】

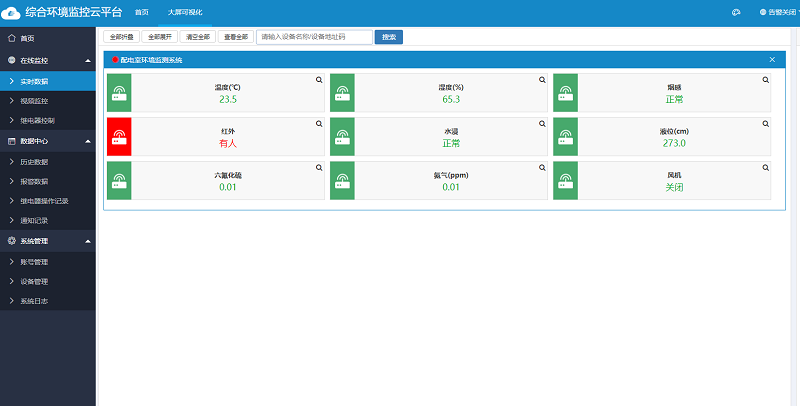

【實時數據】
4.2.3 超限報警
平臺支持短信、振鈴、微信、郵件、報警彈窗、音頻報警、離線告警等多種報警方式，報警內容可自定義。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
數據異常可根據報警持續時間，向不同管理人員越級發送告警信息。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
4.2.4歷史數據查詢、導出
可查詢一個或多個監測點的歷史數據、報警數據，根據需要選擇相應的監測點、時間范圍和數據類型進行查詢。
支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

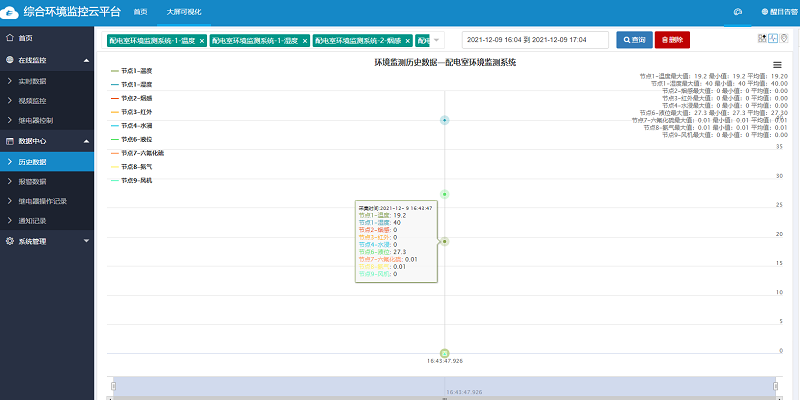

【歷史數據】

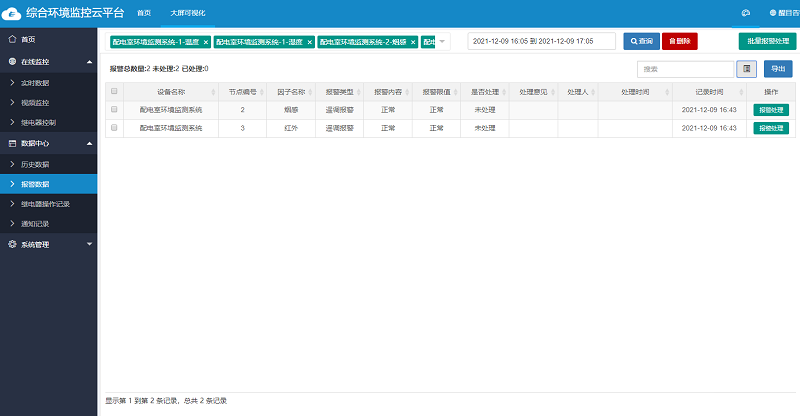

【報警數據】
4.2.5 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
4.2.6 系統管理

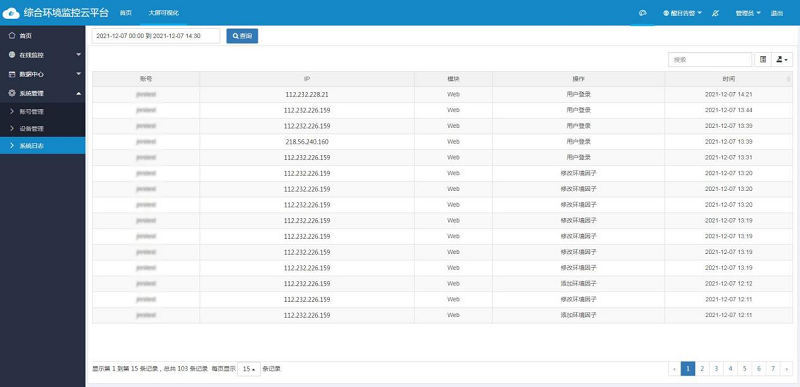

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.7 權限管理
針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。

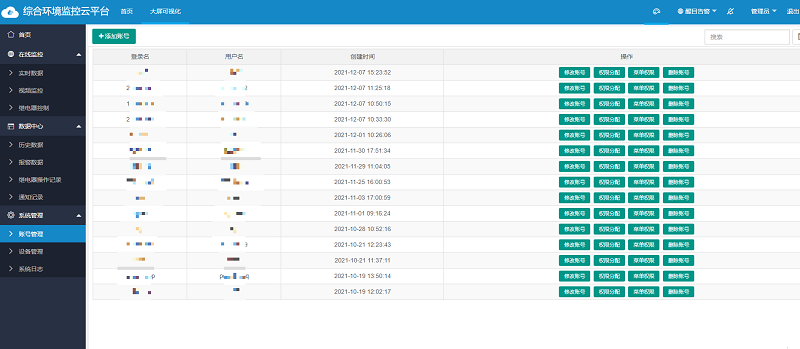

【賬號管理】

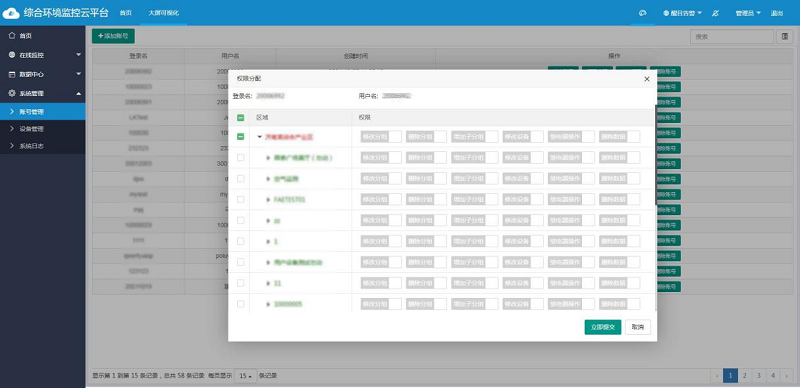

【管理員權限設置】
【管理員菜單權限】
4.2.8 二次開發
提供基于本平臺的API接口，便于第三方平臺實時調取數據。
4.2.9 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
4.2.10 APP客戶端

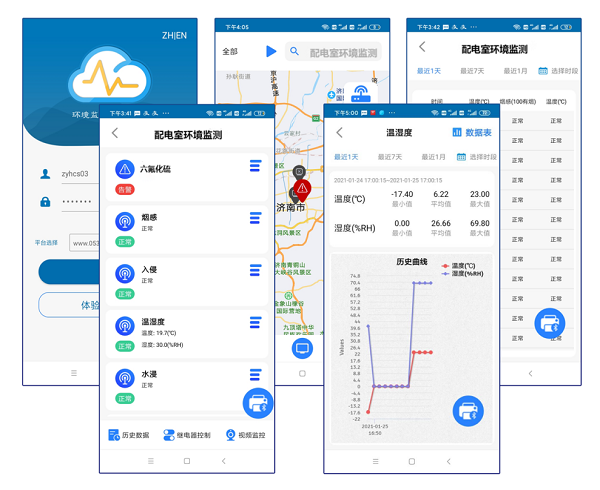

為方便客戶使用，我司推出云平臺手機端APP“云控通”，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
