一、溶洞環境背景
溶洞是大自然賦予人類的瑰寶，被專家稱為“一次性不可再生資源”。它是石灰?guī)r地區的地下水在特定的溫度、濕度、涵養水分等環境條件下長期溶蝕的結果。
石灰?guī)r的主要成分是碳酸鈣，與水、二氧化碳反應會變成碳酸氫鈣，碳酸氫鈣是一種無機酸式鹽易溶于水。在自然界中，溶有二氧化碳的地下水和溶有二氧化碳的雨水，對石灰?guī)r層長期的侵蝕逐漸形成了溶洞。
隨著溫室效應的加深，地表溫度逐漸升高，導致洞穴內濕度下降，可能產生溶蝕現象。
在溶洞吸引越來越多游客的同時，更多的二氧化碳和污染物被帶入溶洞，二氧化碳總量超標會持續溶解溶洞表面石質，對洞穴資源造成破壞。
因此，要在保護溶洞和利用溶洞資源之間尋找一個平衡點，采取一系列措施保護溶洞環境，并在此基礎上合理利用溶洞資源。
二、方案簡介
為加強對溶洞環境的保護，我司推出溶洞環境監測解決方案。該方案由溶洞數據采集系統（氣象多要素百葉盒、氣體百葉盒、負氧離子檢測儀、單溫度變送器、工業PH變送器、工業EC變送器）、信號傳輸系統（氣象監控主機、環境監控主機）、環境監控云平臺、通信服務器和LED顯示屏組成。
旨在針對溶洞不同位置的CO2濃度、空氣溫濕度、水質等環境指標進行實時監測，及時發現異常，幫助工作人員有針對性地對環境進行及時調控，防止環境變化振幅超出溶洞自我調控的范圍而導致溶洞景觀的破壞，促進溶洞旅游業的可持續發展。

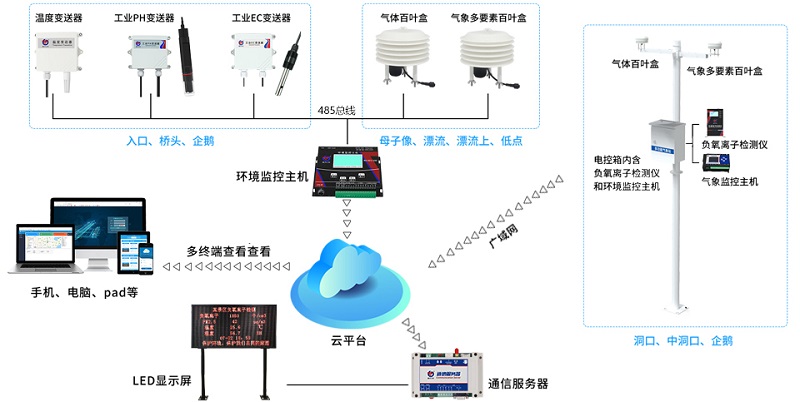

三、方案拓?fù)鋱D
四、系統設備構成：
（1）氣象多要素百葉盒（RS-BYH-M）
多要素百葉盒集二氧化碳、溫濕度監測，采用標準MODBUS-RTU通信協議，RS485信號輸出，通信距離最遠可達2000米。該變送器廣泛適用于需要測量環境溫濕度、二氧化碳的各種場合。
產品的技術參數:
直流供電: 10-30VDC，最大功耗: 0.8W。
溫度量程: -40°C~+120°C ,精度: +0.5°C (25°C) ,分辨率: 0.1°C，長期穩定性:≤0.1°C/y，響應時間: ≤1s。
濕度量程: 0%RH~99%RH，精度:土3%RH(60%RH,25°C) ,分辨率: 0.1%RH，長期穩定性: ≤1%/y；
CO2量程：0-5000ppm，分辨率1ppm。
（2）氣體百葉盒（RS-MG051-BYH）
該氣體百葉盒可廣泛適用于環境檢測，用于檢測環境中的氧氣(O2 )等參數，設備采用標準MODBUS-RTU通信協議, RS485信號輸出,通信距離最大可達2000米。該變送器廣泛適用于需要測量環境空氣質量等各種場合，安全可靠，外觀美觀，安裝方便，經久耐用。
產品的技術參數:
直流供電: 10-30VDC，最大功耗: 1.2W。
氧氣量程: 0~25%Vol ,分辨率: 0.1%Vol,精度: +3%FS，預熱時間:≥5分鐘；
氣體單元采用電化學式和催化燃燒式傳感器，具有極好的靈敏度和重復性；
采用優質抗紫外線材質，使用壽命長、體積小、重量輕。
（3）負氧離子檢測儀（RS-NEGO-N01-1）
空氣中負離子濃度是空氣質量好壞的標志之一，該檢測儀帶有液晶顯示，實時顯示空氣中的負氧離子濃度，設備采用標準MODBUS- RTU通信協議，RS485信號輸出,通信距離最大可達2000米。該檢測儀可對林業、環保、氣象、旅游單位等進行空氣負氧離子的監測,改善空氣質量。
產品的技術參數:
高精度負氧離子測量單元，長期穩定性好，漂移小；
直流供電: DC10-30V；最大功耗:2W(12VDC供電)；默認量程: 0-500萬個/cm3；最小分辨率: 10個/cm3。
（4）單溫度變送器（RS-WD-N01-2-*）
設備采用壁掛高防護等級外殼，防護等級IP65，可用于室外或高粉塵場合。采用高靈敏度感溫元件，傳感器具有測量精度高，抗干擾能力強等特點，保證了產品的優異測量性能，可長期對溶洞內的水溫進行動態監測。
設備采用標準MODBUS-RTU通信協議，RS485信號輸出，通信距離最大可達2000米。該變送器廣泛適用于通訊機房、倉庫樓宇以及自控等需要溫度監測的場所。
產品的技術參數:
設備外殼防水，可用于室外；
10~30V 寬電壓范圍供電，最大功耗 0.8W；
顯示分辨率為0.1℃，長期穩定性 為≤0.1℃/y；
（5）工業PH變送器（RS-PH-*-2-*）
工業PH變送器是一款測量溶液PH值（氫離子濃度指數、酸堿度）的設備。采用常規復合型電極，適用于常規污水、自來水、環保污水、生活污水等溶液的測量。
產品的技術參數:
PH測量范圍為0~14pH，分辨率為0.01pH；
10~30V寬電壓范圍供電，功耗 0.6W；
設備帶有自動溫度補償功能，手動補償與自動補償可隨意切換；
外殼防護等級為IP65，可用于室外雨雪環境；
采用標準MODBUS-RTU通信協議，RS485信號輸出，通信距離最大可達2000米。
（6）工業EC變送器（RS-EC-*-2）
工業EC變送器是一款測量溶液電導率值的專業設備，可廣泛應用于斷面水質、養殖、污水處理、環保、制藥、食品和自來水等水溶液電導率值的連續監測。
產品的技術參數:
電導率測量范圍 K=1：1~2000μs/cm；分辨率：0.1μs/cm；
K=10：10~20000μs/cm；分辨率：1μs/cm；
電導率測量誤差±1%FS
寬電壓供電，直流7~30V均可；
帶有鹽度與TDS換算功能；
采用標準MODBUS-RTU通信協議，RS485信號輸出，通信距離最大可達2000米。
（7）通信服務器（RS-DCEN-M-*）
該設備是我司研發生產的一款適用于針對遠程監測設備并通過網口傳輸數據的中轉服務器，設備可將數據傳輸至LED屏幕并實時顯示。最多接收32個節點數據，并同時向8臺LED屏傳輸數據。滿足同時對多個分散廣、距離遠、無人值守的工業監控點的無線實時監測需求。
產品的技術參數:
RS232、RS485 兩路通信協議可選連接LED屏；
斷電續電后自動刷新數據；
最大支持512*1024像素的 LED 屏；
支持文本、鐘表、表格顯示；
DC10~30V寬直流供電電壓。
（8）LED顯示大屏（RS-DCEN-LED-19296-*）
帶通信顯示LED大屏是從云平臺獲取數據之后并將數據顯示大LED大屏上的固定設備。
大屏可輪屏播放32個節點的實時數據，分4屏播放，大屏采用192*96陣列，立桿高1.5m，屏寬2m、高1.04m。字體可設置大小，可遠距離直觀看到實時數據。
（9）氣象監控主機（RS-QXZ-M-Y）
該設備是一款氣象站專用控制主機。具有1路ModBus-RTU主站接口（可通過此接口連接我司其他類型的485傳感器）、4路模擬量信號采集、1路浸水檢測、4路開關量采集、2路繼電器輸出；
帶有1路ModBus-RTU從站接口，可將數據通過485通信的方式上傳至客戶的監控軟件或PLC組態屏；
該主機支持短信報警功能，可通過短信進行遠程參數配置。?
具有1路ModBus-RTU主站接口可接入我司所有類型的485傳感器。例如：風速、風向、空氣質量、土壤水分等傳感器；
內置數據存儲，可存儲52萬條記錄，通信故障時，設備自動存儲；通信恢復后可將存儲數據上傳；
可外接1路室外LED單色顯示屏，支持最大點陣數1024*256；
（10）環境監控主機（RS-XZJ-100-Y）
該設備是一款多功能監控主機，通過RS485接口可將單溫度變送器、工業PH變送器、工業EC變送器等所有RS485型的變送器接入到環境監控主機，并將數據實時上傳至環境監控云平臺。
產品的技術參數:
支持 4G、以太網、RS485 有線等任一方式上傳數據；
脫機短信報警功能，報警內容可自定義(功能選配)；
大屏中文液晶顯示，界面簡潔友好；
內置數據存儲，可存儲52萬條記錄；
可自動識別RS485接口從設備是否工作正常。
五、遠程管理軟件
（1）環境監控云平臺（www.0531yun.cn）是網頁端在線監控平臺，可以通過賬號密碼在不同終端登錄。主動接收監控主機上傳的所有監測數據，并在平臺界面實時顯示。
云平臺通過手機、Pad、電腦等信息終端向管理者推送實時監測信息、歷史數據曲線查看、報警信息，方便工作人員及時采取措施，提高其監測的穩定性和可靠性。
（2）為方便移動端用戶監測數據，我司推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼選擇登錄云平臺賬號查看該賬號內設備狀態，可一鍵控制上萬個設備。支持視頻查看，設備故障異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
六、方案功能
1、實時監測：該方案可實時監測各個監測點的數據。
2、超限告警：當監測到任何數值超限時，平臺會立刻以界面報警、電話報警、短信報警、郵件報警等方式提醒管理人員，并進行事件記錄，供調用和分析。
3、電子地圖：地圖實時顯示設備位置、在線狀態及數據信息。
4、歷史數據查詢：可查詢一個或多個監測點的歷史數據，根據需要選擇相應的監測點、時間范圍和數據類型進行查詢。
5、移動監管：支持手機客戶端實時查看數據，實現監管人員遠程監管和數據隨時隨地查看。
6、賬號分級管理：支持賬號分級管理，主賬號下可分配多個子賬號，賬號等級不同，權限不同。
