第一章 項目概述
1.1 項目背景
隨著我國社會經濟的快速發展，交通對國民經濟建設和國家安全的影響日益重要，高速公路遠輻射和快捷舒適的運輸環境，改善了人們的出行條件，縮短了地域之間的距離。以高速公路為依托，大量新興產業群體的經濟帶和經濟圈正在形成，以高速公路為軸線的“經濟走廊”已經顯現。高速公路的建設正在以前所未有的速度改變著人們的生產、生活環境，改變著經濟發展格局。
高速公路快速發展的同時，也帶來一系列的問題，其中由氣象環境變化導致的交通安全問題，一直是人們關注的焦點。在全球氣候變化的背景下，臺風、暴雨、大霧等極端天氣逐年增多，造成的交通事故也頻繁發生，給車輛在公路交通上的行駛帶來了巨大的風險，不僅嚴重影響交通運輸，還嚴重影響人們生命財產安全。因此，研究一套用于公路惡劣氣象環境實時監測預警系統迫在眉睫，準確的氣象監測是能夠降低這些影響的措施，有效的減少交通事故的發生。
1.2 現狀分析
氣象條件對交通的影響表現在很多方面。主要表現在改變路面的物理性質、觀察視線、車輛自身安全等方面。主要災害及影響有：
■ 霧
在我國大部分地區引起的惡性交通事故的天氣現象中，霧的影響最大。霧主要通過降低能見度而引發交通事故。特別是＜50米的超低能見度災害性濃霧是引起重大交通事故的重要原因，往往引起數量甚至數十輛汽車的連續追尾。大霧常常造成重大車輛損失和人員傷亡，導致高速公路限速或關閉，延誤行車時間，造成巨大經濟損失。
■ 降雨
降雨也是影響道路交通安全最常見的氣象要素，他使路面附著系數降低，導致車制動距離增加，易發生車輛側滑和公職失靈從而危機行車安全。同時降雨使能見度降低，司機視線模糊不清，導致駕駛失誤。此外，降雨過后，路面如有積水或干濕不一，路面摩擦系數不均，車輛制動性變差，從而引起交通事故。
■ 路面結冰和降雪
冰雪和降雨一樣，漫天飛舞的大雪使能見度降低，而且一旦地面積雪被壓或是白天在陽光照射下融化，夜間路面降溫結冰，造成路面摩擦系數顯著降低，嚴重影響車輛的操作和制動性能，使控制失靈，車輛發生空轉打滑或側滑，從而危及行車安全。
■ 大風
大風對于車輛行駛阻力、能耗、抗側向傾翻及抗滑移性能都有很大影響，特別是側向大風對高箱、雙箱汽車的行駛影響尤甚。大風會引起沙塵暴、揚沙、吹雪、浮沉等天氣，影響高速公路能見度。
■ 路面霜凍
公路路面有霜時，路面摩擦系數接近于雪面，雨后結冰同雪面結冰的物理性質一樣，從而引發交通事故。
■ 路面高溫
高溫天氣同時受吸熱、摩擦及汽車尾氣等影響，高速公路路面溫度比氣溫高得多，有時高達六七十?dāng)z氏度以上，汽車輪胎因此受熱，使胎內氣壓升高，長途高速行駛，極易引起“爆胎”。
1.3 建設目標
在研發設計智慧公路交通氣象監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化、智慧型現代公路氣象監測預報預警體系，打造現代公共氣象服務體系，完成實現公路氣象環境集中分布式監控和智能化管理的目標，保證系統的高穩定性、高可靠性、高安全性。具體目標如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的氣象環境監測實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 架構合理性
采用先進成熟的技術來架構氣象環境監測各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子氣象環境監測系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
我司一直以更高性價比為目標，在公路氣象站的建設上，堅持一站多能，實行一站多用和綜合觀測，在滿足公路氣象環境監測系統功能及性能要求的前提下，盡量降低系統建設成本，并不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據氣象環境監測項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
氣象環境監測前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
氣象環境監測系統安全可靠，具有一定的安全保護措施，防止病毒感染、攻擊，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 設計依據
■ 《綜合氣象觀測系統發展指導意見》
■ 《綜合氣象觀測系統發展規劃（2010-2015）》
■ 《氣象發展規劃（2011~2015）》
■ 《地面氣象觀測規范標準》
■ 《環境氣象業務發展指導意見》
■ 《氣象儀器和觀測方法指南》
■ 《交通氣象觀測網建設指南》
■ 《高速公路能見度監測及濃霧預警標準》
第二章 項目介紹
2.1 智慧公路交通氣象監測系統介紹
智慧公路交通氣象監測系統基于現代物聯網、云計算、人工智能、無線傳輸?shù)燃夹g(shù)。通過建立靈活高效的管理機制和完善的監測系統以及暢通的公路氣象信息傳輸途徑，實現對公路交通高低溫、大霧、降雨降雪、揚塵、沙塵暴等災害的動態監測和研究，是交通管理行業的理想道路氣象狀況監測手段。
氣象環境監測系統由公路氣象站、綜合環境監控云平臺組成。是針對公路氣象環境監測及災害監控預警而設計的一款氣象監測系統，用于對路面溫度、大氣能見度、空氣溫度、空氣濕度、風速、風向、光照強度、PM2.5、PM10、大氣壓力等十幾個氣象要素進行全天候現場監測。系統支持無線和有線等多種網絡通信方式，通過專業配套的數據采集通訊線與計算機進行連接，將數據傳輸?shù)綒庀蟊O(jiān)測云平臺中，用于統計分析和處理。具有自動氣象監測、實時數據顯示、實時圖像顯示、智能遠程管理、數據分析存儲等功能。完全實現監測現場無人值守，能夠勝任在野外惡劣的氣象環境下常年不間斷工作。
本系統施工部署非常簡便，細節考慮周到，擴容方便。所有的傳感器設備都采用總線布線方式，避免了敷設線路的麻煩；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

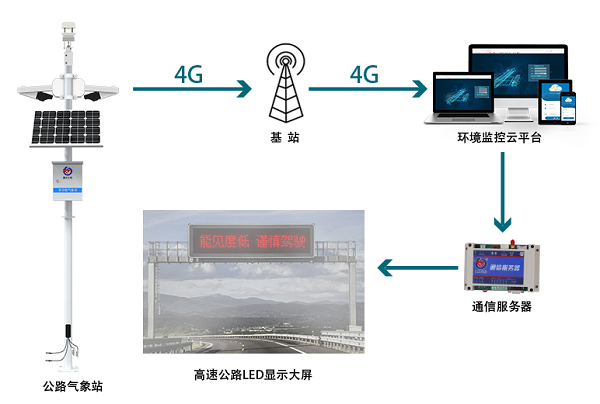

2.2 智慧公路交通氣象監測系統拓?fù)鋱D
2.3 智慧公路交通氣象監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 專業傳感器，精準監測
氣象環境監測系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集公路氣象站上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護
整個系統集軟硬件一體化設計，高度集成，使用壽命長。公路氣象站中的傳感器設備設有獨立線標，根據線標一一對插，安裝省時省力。設備之間相互獨立通信，若設備故障，可快速判斷，無需爬高、無需大范圍拆卸。
■ 一體多能，按需配置
智慧公路交通氣象監測系統采用一體式公路氣象站，主要通過公路氣象站中的超聲波一體式傳感器和大氣能見度測量?jī)x監測路面溫度、大氣能見度、空氣溫度、空氣濕度、風速、風向、光照強度、PM2.5、PM10、大氣壓力等多種要素。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化氣象環境監測站點統一監管需要。
■ 多種管理方式
系統支持Web端、移動端多種管控方式。也可以通過現場氣象站內置7寸電容觸摸屏，配置參數。
■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。從而保證了系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
氣象環境監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。

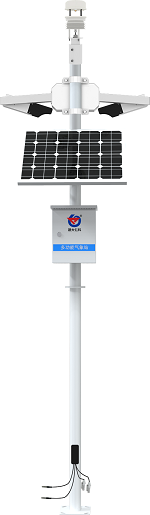

第三章公路氣象站
3.1 簡介

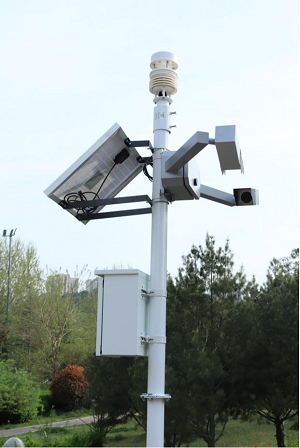

建大仁科公路氣象站主要利用綜合采集控制技術、計算機軟件技術、遠程通訊技術等，通過建立靈活高效的管理機制和完善的監測系統以及暢通的氣象信息傳輸途徑，實現對惡劣天氣下高速公路環境進行診斷，能夠24小時連續采集大氣能見度、路面溫度、環境溫度、環境濕度、風速、風向、噪聲、PM2.5、PM10、二氧化碳、大氣壓力、光照等多個要素進行實時監測，通過遠程傳輸完成各類數據的匯總并及時傳輸至交通管理部門，為高速公路交通、施工作業、災害預防等提供重要的參考依據。
3.2 功能特點
■ 1路ModBus-RTU主站接口
公路氣象站具有1路 ModBus-RTU 主站接口，可連接我司變送器，能夠監測大氣能見度、路面溫度、環境溫度、環境濕度、風速、風向、噪聲、PM2.5、PM10、二氧化碳、大氣壓力、光照等多種要素。
■ 4G/RJ45通訊接口（二選一）
1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
■ 1 路 ModBus-RTU 從站接口
具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。
■ 繼電器輸出（選配）
選配2路繼電器輸出，可做遠程手動控制。
■ 1路室外LED單色顯示屏
可外接1路室外LED單色顯示屏，默認點陣96*48（最大點陣數 1024*256），滿足不同場景的觀看要求。
■ 支持太陽能板供電
可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
■ 支持市電與太陽能雙供電
多種供電方式，保證設備在惡劣的情況下也可以正常不間斷工作。
■ 一體化設計
建大仁科公路氣象站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
■ 抗震防雷性能好
建大仁科氣象站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了氣象站對野外環境的抵抗能力，使其更加適應野外各種惡劣的環境。
■ 安裝簡單
建大仁科氣象站整體立桿采用2節法蘭連接。內部每個傳感器都有單獨的線纜，采用防水對插線連接，只需拔插線纜，即可完成安裝。并且每條線纜上均帶有標識，當設備發生故障時，可快速判斷故障位置并及時維修。具有走線簡單、接線便捷、安裝穩定、運輸方便等特點。
■ 適配性高
設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

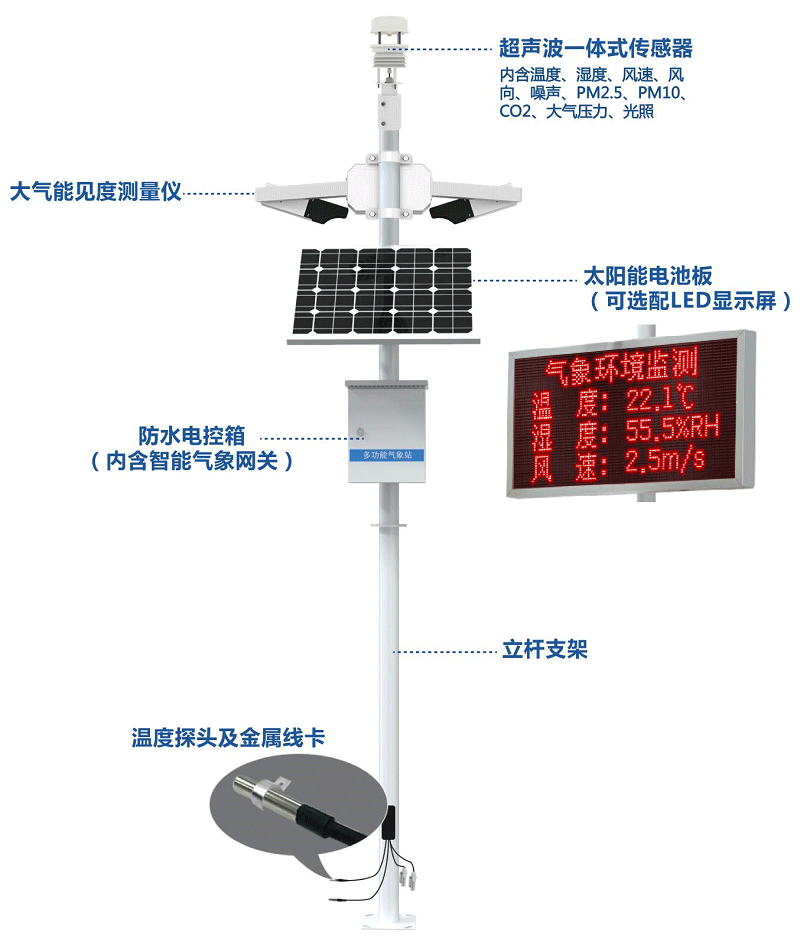

3.3 結構組成
公路氣象站由以下幾部分組成：
支架+供電系統+防水電控箱（智能氣象網關+7寸觸摸屏（選配））+大氣能見度測量?jī)x+超聲波一體式傳感器+單溫度探頭+顯示屏（選配）

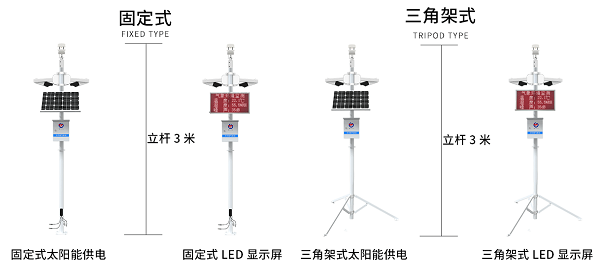

3.3.1 支架
公路氣象站采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。

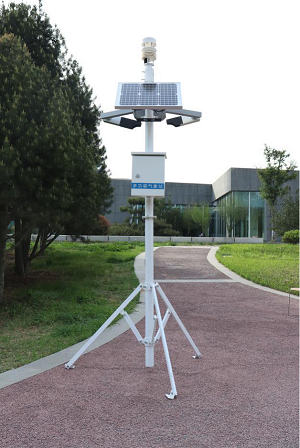

當現場無法采用混凝土澆灌底座時，例如農業大田、大棚、野外環境等，可以采用三腳架安裝，使用線槽固定三個支腿，即可達到與膨脹螺絲安裝時相近的抗風強度。
3.3.2 供電系統
公路氣象站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。
■ 220V市電供電
公路氣象站可直接220V市電供電。

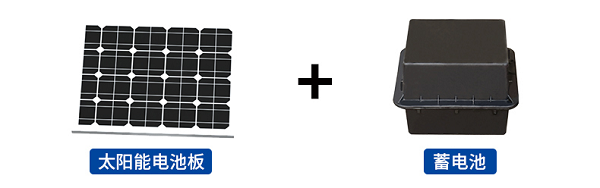

■ 太陽能+蓄電池供電
選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備在野外可以正常運行。
我司提供三種太陽能供電系統可選
|
電池容量 |
太陽能板功率 |
待機時長 |
工作環境 |
傳感器 |
|
12AH |
35W |
待機2~3天 |
-40℃~70℃ |
16 |
|
20AH |
35W |
待機4~5天 |
-40℃~70℃ |
16 |
|
38AH |
60W |
待機7天 |
-40℃~70℃ |
16 |
■ 雙供電
雙供電方式，即220V市電與太陽能板+蓄電池雙供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
3.3.3 防水電控箱
公路氣象站防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象網關和7寸觸摸屏。
■ 智能氣象網關
智能氣象網關作為氣象站信息采集的傳輸，支持4G/以太網（二選一）方式將數據上傳至環境監控云平臺。除此之外，網關還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢氣象站中的數據。

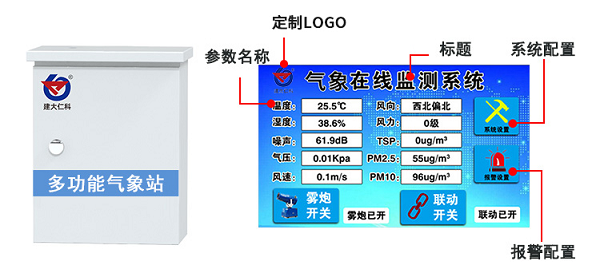

■ 7寸觸摸屏
根據用戶需求，可選擇帶視窗的電控箱，通過視窗可以直觀的看到氣象站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
觸摸屏采用全彩顯示畫面，實時顯示監測數據，可觸摸修改參數配置、報警上下限等，支持定制，可免費幫助用戶修改LOGO及頁面功能。

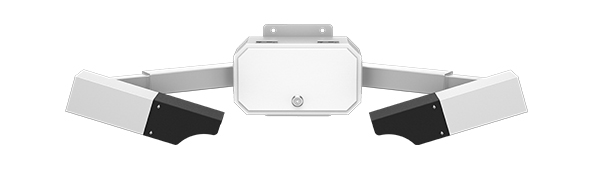

3.3.4 大氣能見度測量?jī)x
大氣能見度定義為具有正常視力的人在當時的天氣條件下還能夠看清楚目標輪廓的最大地面水平距離。大氣能見度測量?jī)x通過測量一定體積空氣中由氣體分子，氣溶膠粒子、霧滴等引起的散射光的強度來確定能見距離。
我司自主研發的大氣能見度測量?jī)x（型號：RS-NJD-N01-1）能適應各種惡劣天氣狀況，一體化的設計使內部電纜的布局更趨合理。采用了光學部件鏡頭朝下并帶有防護罩，有效防止降水、飛沫或塵埃進入鏡頭，減少探頭表面的污染。這種設計提供了精確的測量結果并減少了維護的需要。能見度儀的過電壓和電磁保護裝置能保證傳感器的長時間安全運行。廣泛應用于道路氣象信息系統、霧探測網絡、機場氣象系統、冷卻塔煙霧探測、氣象監測、港口安全。
3.3.4.1 功能特點
①、35°前向散射原理，測量更準確。
②、結構簡單、穩定性好、可靠性高、能耗低、使用維護方便。
③、 紅外 LED 光源，增加濾光設計、抗光源干擾。
④、設備表面進行防腐處理，抗雨水腐蝕。
⑤、 功耗低，內部電路抗干擾設計。
⑥、 可對大氣能見度進行連續測量輸出。
⑦、 儀器的直流供電電路具有防反接和自恢復保險雙重設計。
3.3.4.2 技術參數
|
供電 |
10~30V |
|
測量范圍 |
默認5-10000m
可選5-50000m或5-80000m |
|
測量誤差 |
≤1KM ±2%
±10% >1KM |
|
分辨率 |
1m |
|
更新間隔 |
20s |
|
平均無故障時間（MTBF） |
大于18000小時 |
|
工作環境溫度 |
-40~60℃ |
|
工作相對濕度 |
不大于95%（30℃） |
|
重量 |
小于10kg |
|
功耗 |
0.5W |
|
輸出方式 |
RS485 |
3.3.4.3 注意事項
在安裝大氣能見度測量?jī)x時應該注意需要將能見度傳感器安裝到距離地面大約2米的地方，且發射端要朝向南方。保證能見度下方不要有別的物體干擾測試。同時現場安裝應注意避免樹蔭的影響，遠離大型建筑物、樹木以及其他妨礙降雨設施的場所。

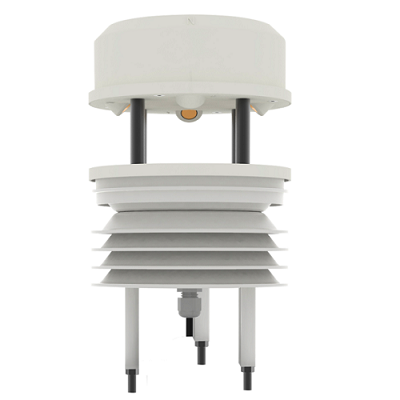

3.3.5 超聲波一體式傳感器
我司超聲波一體式傳感器（型號：RS-FSXCS-*-1）可廣泛適用于環境檢測，集風速、風向、溫濕度、噪聲采集、PM2.5和 PM10、CO2、大氣壓力、光照于一體，設備采用標準 MODBUS-RTU 通信協議，RS485信號輸出，通信距離最遠可達 2000 米，可將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等，也支持二次開發。
內置電子指南針選型的設備，安裝時不再有方位的要求，只需保證水平安裝即可。適用于海運船舶、汽車運輸?shù)纫苿?dòng)場合的使用，安裝時無方向要求。
3.3.5.1 功能特點
①、本產品體積小、重量輕，采用優質抗紫外線材質，使用壽命長，采用高靈敏度的探頭，信號穩定，精度高。關鍵部件采用進口器件，穩定可靠，具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。
②、采用多采集裝置一體式設計，集風速、風向、溫濕度、噪聲采集、PM2.5和PM10、CO2、大氣壓力、光照于一體。
③、風速風向采用超聲波原理測量，無啟動風速限制，零風速工作，無角度限制，360°全方位，可同時獲得風速、風向的數據。
④、PM2.5 和 PM10 同時采集，量程：0-1000ug/m3，分辨率 1ug/m3，獨有雙頻數據采集及自動標定技術，一致性可達±10%。
⑤、CO2 量程：0-5000ppm，分辨率 1ppm。
⑥、測量環境溫濕度，測量單元為瑞士進口，測量準確。
⑦、寬范圍0-120Kpa氣壓量程，可應用于各種海拔高度。
⑧、采用專用的485電路，通信穩定。
⑨、內置電子指南針的設備，安裝時無方向要求，水平安裝即可。
3.3.5.2 技術參數
|
直流供電（默認） |
10-30VDC |
|
信號輸出 |
RS485 |
|
最大功耗 |
1.2W |
|
風速 |
量程 |
0~60m/s |
|
精度 |
±(0.2m/s±0.02*v)(v為真實風速) |
|
響應時間 |
1S |
|
風向 |
量程 |
0~359° |
|
精度 |
±3° |
|
響應時間 |
1S |
|
溫度 |
量程 |
-40℃~+80℃ |
|
精度 |
±0.5℃（25℃） |
|
長期穩定性 |
≤0.1℃/y |
|
響應時間 |
≤1s |
|
濕度 |
量程 |
0%RH~99%RH |
|
精度 |
±3%RH（60%RH，25℃） |
|
長期穩定性 |
≤1%/y |
|
響應時間 |
≤1s |
|
大氣壓力 |
量程 |
0-120Kpa |
|
精度 |
±0.15Kpa@25℃ 75Kpa |
|
長期穩定性 |
-0.1Kpa/y |
|
響應時間 |
≤1s |
|
PM2.5/PM10 |
量程 |
0-1000ug/m3 |
|
精度 |
±10%（25℃） |
|
長期穩定性 |
≤1%/y |
|
響應時間 |
≤90S |
|
噪聲 |
量程 |
30dB~130dB |
|
精度 |
±3db |
|
長期穩定性 |
≤3db/y |
|
響應時間 |
≤1s |
|
二氧化碳 |
量程 |
0-5000ppm |
|
精度 |
±(40ppm+ 3%F·S) (25℃) |
|
長期穩定性 |
≤1%/y |
|
響應時間 |
≤90S |
|
光照強度 |
量程 |
0-20萬Lux |
|
精度 |
±7% (25℃) |
|
長期穩定性 |
≤5%/y |
|
響應時間 |
≤0.1S |
3.3.6 單溫度探頭

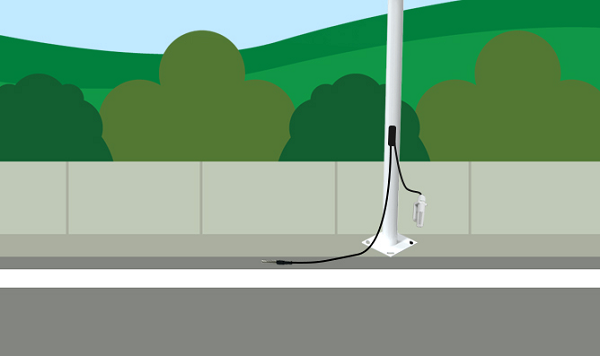

公路氣象站采用不銹鋼的溫度探頭及金屬線卡，從氣象站檢修口處伸出，把探頭固定在地面上，與地面緊貼，能夠更加準確測量路面溫度。同時，可以配備溫濕度探頭測量不同高度的實時溫濕度數據。
3.3.6.1 功能特點
①、485 通信接口，標準 ModBus-RTU 協議，通信地址、波特率可設置，通信線最長可達 2000 米。
②、采用專用的 EMC 抗干擾器件，現場可經受住強電磁干擾，工業級處理芯片，使用范圍寬。
③、5～28V 寬電壓范圍供電，遠距離集中供電仍能正常工作。
④、電源防接反保護功能，正負極接反不會燒壞設備。

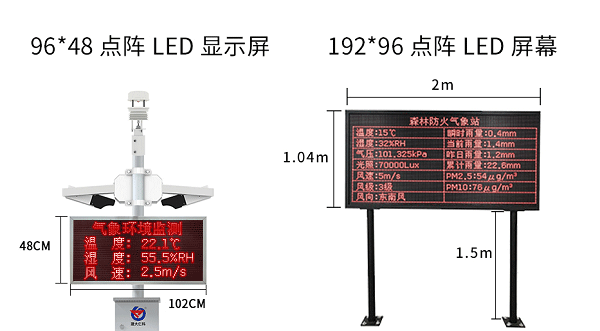

3.3.7 顯示屏
公路氣象站可選配LED顯示屏，默認點陣96*48（最大點陣數 1024*256）。
第四章 綜合環境監控云平臺
4.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所測環境的氣象環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

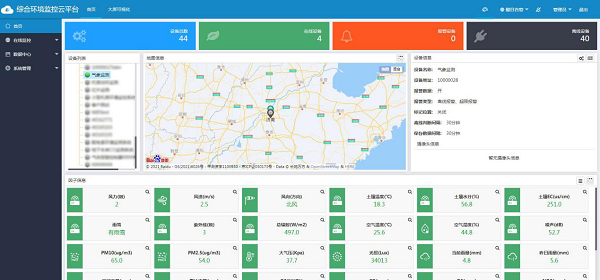

【首頁數據展示】

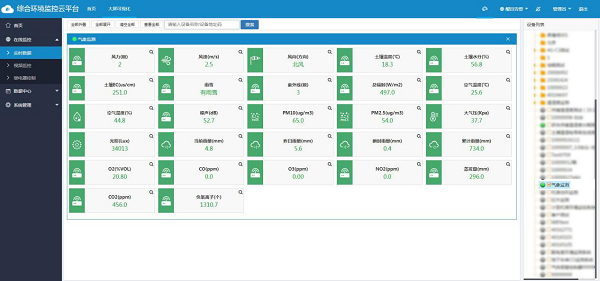

【列表展示】
4.2.2 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
4.2.3 視頻監控
全面性的監管，實現氣象站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

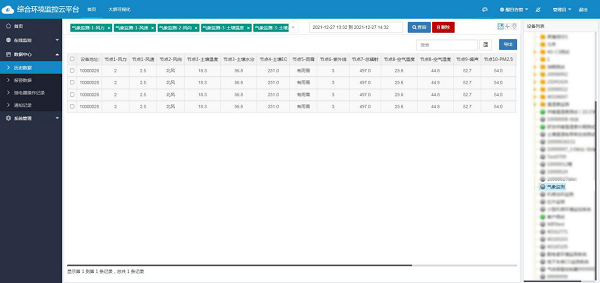

【歷史數據列表查看】

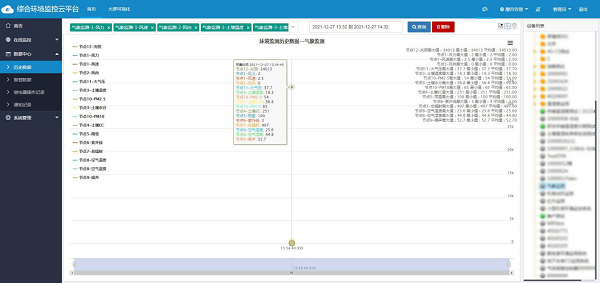

【歷史數據曲線查看】

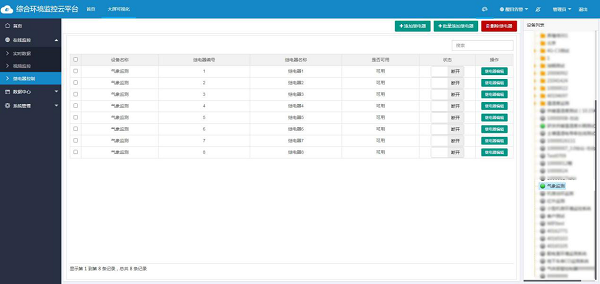

4.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

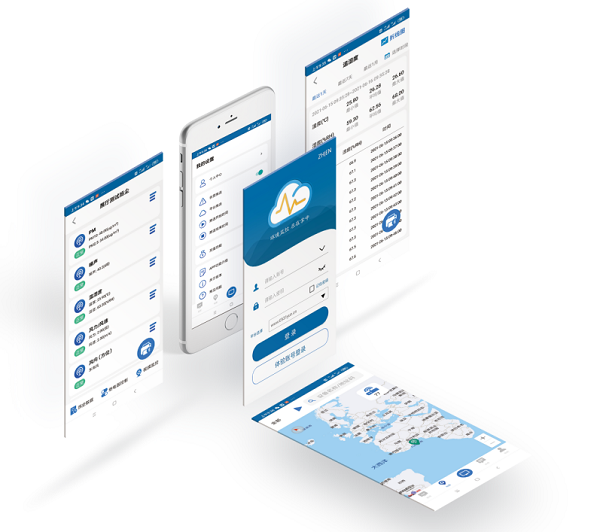

4.2.6 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。

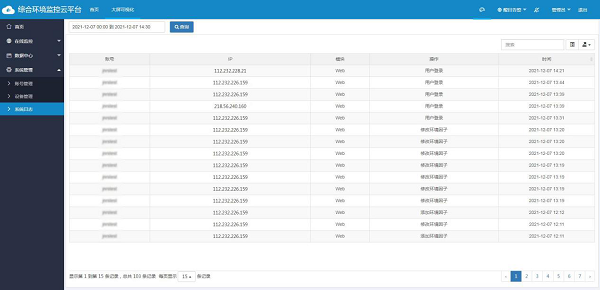

4.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。
【賬號管理】

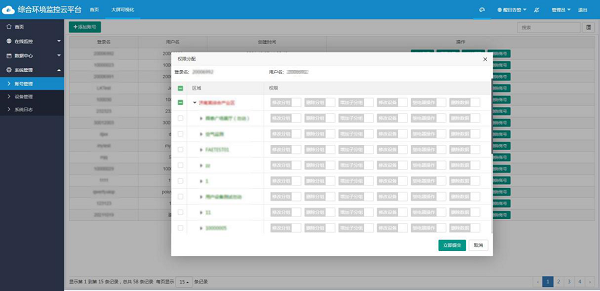

【管理員權限設置】
【管理員菜單權限】
4.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.10 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

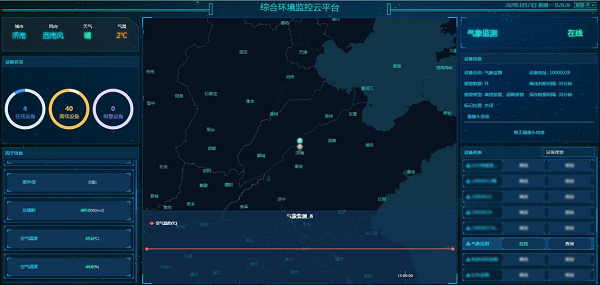

4.2.11 大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
4.2.12二次開發
建大仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
第五章 應用案例
