第一章 項目概述
1.1 項目背景
森林火災是世界八大自然災害之一，具有突發性強、破壞性大、危險性高、處置極其困難的特點，它危及森林資源、甚至?xí){人類生存環境。我國是森林火災多發的國家之一，由于自然與歷史的原因，火災發生頻率較高，對森林資源和生態環境造成的損失難以估量。同時，由于林內可燃物多、冬春季節風大物燥、野外用火頻繁等多種因素，更加造成森林火災危險系數增加，使林業部門的森林防火工作面臨更多挑戰。
為了有效預防森林火災的發生，必須進一步加大森林保護力度。然而森林一般處于偏僻地帶，山高路遠，面大林深，在日常的巡查維護中，需要耗費大量的人力物力，還可能存在不及時、消極怠工等情況。山東仁科智能森林防火氣象監測系統是在總結林業防火多年實踐經驗的基礎上，集氣象監測、視頻監控、數據分析、監測預警等高科技手段于一體的新一代智能防火監控系統，可以實現實時、全面、準確地監控林火，用科學的手段來強化防火工作，節省人力物力財力，同時也為林政管理、生態管理及林業部門日常管理工作提供最強有力的支持。
1.2 建設目標
針對目前森林火災頻發、破壞性強、難處理等特點，山東仁科推出一套智能森林防火氣象監測系統解決方案，其總體目標是實現對森林氣象環境的全方位監測，有效防治森林火災的發生。具體建設目標如下：
■ 氣象監測
通過各種氣象監測設備對降水量、風、空氣溫度、空氣濕度、大氣壓力、太陽輻射、土壤溫度、土壤濕度等氣象環境要素進行實時在線監測，隨時隨地掌握影響林火關系的各種森林氣象環境要素：
■ 降水量：降水量直接影響可燃物的含水量，可燃物含水量趆高，著火率趆低；可燃物含水量趆低，著火率趆高。
■ 風：風起到加速蒸發、加快干燥，起助燃作用。風速趆大，火災蔓延趆快。
■ 空氣溫度：空氣溫度影響可燃物的著燃性，直接影響火災擴散、燃燒速度等。
■ 空氣濕度：空氣濕度會影響太陽輻射強度，進而對地面和地表燃料的溫度有影響。
■ 大氣壓力：燃燒的火焰使周圍的空氣流動加劇，熱氣上升，冷氣下降。
■ 太陽輻射：太陽輻射是指地球接受來自太陽的電磁波能量。氣溫的高低是隨太陽輻射對地球表面的強弱而改變的。
■ 土壤溫度：其升高能加速可燃物的干燥，使可燃物達到燃點的所需熱量大大減少。
■ 土壤濕度：土壤濕度大，死地被物含水率高，不易著火。
■ 視頻監控
通過全天候視頻監控遠程查看森林現場的全景視頻圖像，及時監測初期火點；必要時借助語音對講技術，現場進行一對一語音提示，將火災險情制止在萌芽狀態，預防火災發生。
■ 數據分析
通過4G傳輸方式將現場氣象和圖像參數實時上傳至云平臺，可依據各項觀測數據進行火險等級的評定，為防火決策提供科學依據。
■ 監測預警
通過系統平臺，用戶可設置所監測參數的安全值域，當前端傳感器監測到某參數超過安全值，系統將發送報警信息通知用戶，以便及時處理。
1.3 建設原則
在研發設計智能森林防火氣象監測系統解決方案的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化、智慧型現代森林防火氣象監測預報預警體系，打造現代公共氣象服務體系，完成實現森林防火氣象環境集中分布式監控和智能化管理的目標，保證系統的高穩定性、高可靠性、高安全性。具體原則如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的氣象環境監測實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 架構合理性
采用先進成熟的技術來架構氣象環境監測各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子氣象環境監測系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
我司一直以更高性價比為目標，在森林防火氣象站的建設上，堅持一站多能，實行一站多用和綜合觀測，在滿足森林防火氣象環境監測系統功能及性能要求的前提下，盡量降低系統建設成本，并不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據氣象環境監測項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
氣象環境監測前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
氣象環境監測系統安全可靠，具有一定的安全保護措施，防止病毒感染、攻擊，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 設計依據
■ 《綜合氣象觀測系統發展指導意見》
■ 《綜合氣象觀測系統發展規劃（2010-2015）》
■ 《氣象發展規劃（2011~2015）》
■ 《地面氣象觀測規范標準》
■ 《環境氣象業務發展指導意見》
■ 《氣象儀器和觀測方法指南》
■ 《構筑森林“防火線”（2011-04-28）》
■ 《森林防火氣象因子監測系統的研究（2010-11-17）》
第二章 項目介紹
2.1 智能森林防火氣象監測系統介紹
智能森林防火氣象監測系統基于現代物聯網、云計算、人工智能、無線傳輸?shù)燃夹g(shù)，通過建立靈活高效的管理機制和完善的監測系統以及暢通的森林防火氣象信息傳輸途徑，實現對森林中各種氣象環境因素的動態監測和研究，是林火關系的理想監測與處理手段。
智能森林防火氣象監測系統由森林防火氣象站、綜合環境監控云平臺組成。是針對森林防火氣象環境監測及災害監控預警而設計的一款氣象監測系統，用于對空氣溫度、空氣濕度、風速、風向、降水量、大氣壓力等多個氣象要素進行全天候現場實時監測。系統通過4G傳輸方式，將監測到的氣象環境數據上傳至綜合環境監控云平臺中，進行統計分析和處理。具有現場實時監控、環境異常報警、歷史數據查詢、多人信息共享等功能。完全實現監測現場無人值守，能夠勝任在森林山地惡劣的氣象環境下常年不間斷工作。
本系統施工部署非常簡便，細節考慮周到，擴容方便。監控管理平臺也非常人性化，界面友好、操作簡單、功能全面，監控設備的管理采用即插即用。實現了即插即用系統集成擴容的平滑過渡，這樣需求方可以很方便地根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。
2.2 智能森林防火氣象監測系統拓?fù)鋱D
2.3 智能森林防火氣象監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 專業傳感器，精準監測
森林防火氣象環境監測系統均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集森林防火氣象站上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 布線簡潔，容易維護
整個系統集軟硬件一體化設計，高度集成，使用壽命長。森林防火氣象站中的傳感器設備設有獨立線標，根據線標一一對插，安裝省時省力。設備之間相互獨立通信，若設備故障，可快速判斷，無需爬高、無需大范圍拆卸。
■ 一體多能，按需配置
智能森林防火氣象監測系統采用一體式森林防火氣象站，主要監測空氣溫度、空氣濕度、大氣壓力、降水量、太陽輻射、風速、風向等各種氣象環境要素。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化氣象環境監測站點統一監管需要。
■ 多種管理方式
系統支持Web端、移動端多種管控方式。也可以通過現場氣象站內置7寸電容觸摸屏，配置參數。
■ 具有豐富的自動告警方式
系統支持電話、短信、郵件等告警方式，并具有多種告警方式可以選擇，滿足絕大多數用戶的需求。并且可靈活設置報告數據的間隔，減少系統正常時發送的普通數據，而在異常發生時可以及時將報警事件通知到監控中心。必要時還可以額外添加聲光報警器，方便附近的巡林員快速趕到現場查看險情，從而保證了系統報警的實時性和可靠性。
■ 軟硬件產品集成度高
氣象環境監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 森林防火氣象站
3.1 簡介

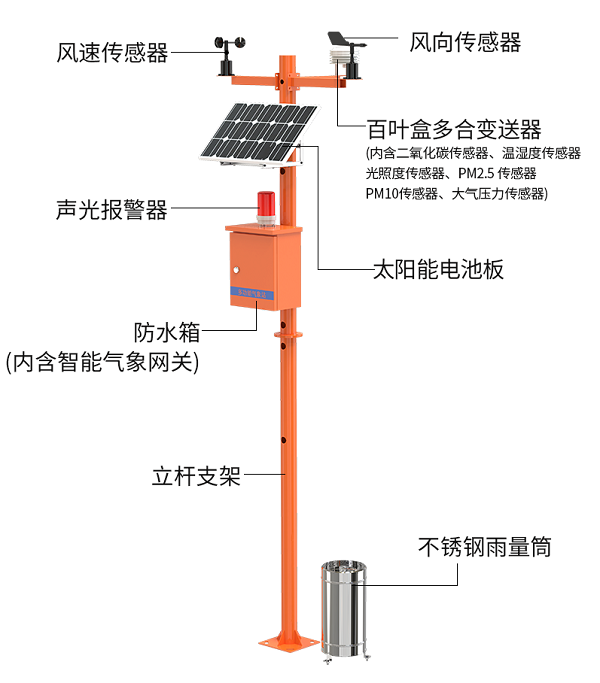

森林防火氣象站（型號：RS-FHQXZ）是山東仁科推出的一款專用于森林火災監測預防的氣象站，它主要利用綜合采集控制技術、計算機軟件技術、遠程通訊技術等，通過百葉盒多合一變送器、雨量筒、風速、風向等傳感器設備，實時監測森林中的各種影響火災險情發生的氣象環境要素（包括空氣溫濕度、大氣壓力、土壤溫濕度、光照、風速、風向等），并將采集到的數據通過4G傳輸?shù)姆绞缴蟼髦猎破脚_(tái)，可依據各觀測因子的數據，進行火險等級的評定，同時發送現場的全景視頻圖像，做到遠程瞭望，及時監測初期火點，為防火決策提供科學依據。
3.2 功能特點
■ 氣象多要素監測
山東仁科森林防火氣象站能監測諸多氣象要素，例如空氣溫濕度、風速、風向、土壤溫濕度、PM2.5、PM10、大氣壓力、光照強度、降水量等，客戶可根據實際需求定制方案。
■ 多傳感器集成

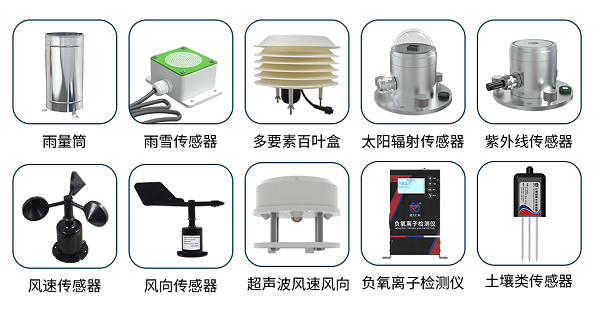

山東仁科森林防火氣象站具有1路ModBus-RTU主站接口（可通過此接口連接我司485變送器：1路風速，1路風向，1路空氣溫濕度，1路噪聲，1路二氧化碳或空氣質量，1路大氣壓力，1路光照，1路雨量采集（總雨量+瞬時雨量+日雨量+當前雨量），可根據現場監測需求選配不同的傳感器。
■ 橙色立桿 明亮醒目
山東仁科森林防火氣象站的桿體整體采用環保材料，并為了切合森林火險的主題設計成了橙色，明亮且醒目。
■ 全景視頻圖像監控
在監測大面積森林時，可選擇搭配360°無死角監控?cái)z像頭，監控周圍環境，做到遠程瞭望，及時發現微小火苗，以便管理人員快速阻斷火源，防止火勢蔓延。如果選配視頻字符疊加器，還可以將監測到的氣象數據同步到監控畫面中，更加一目了然。
■ 一對一語音提示

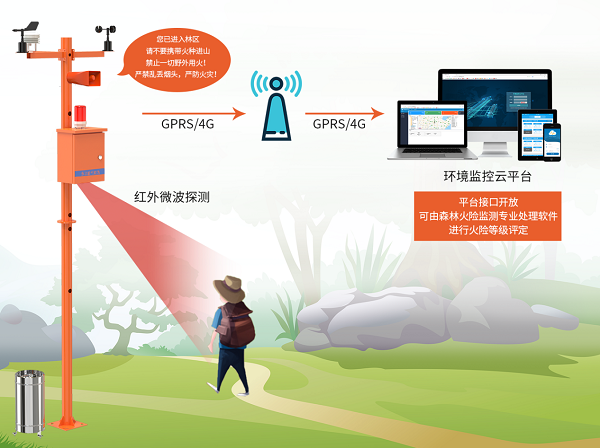

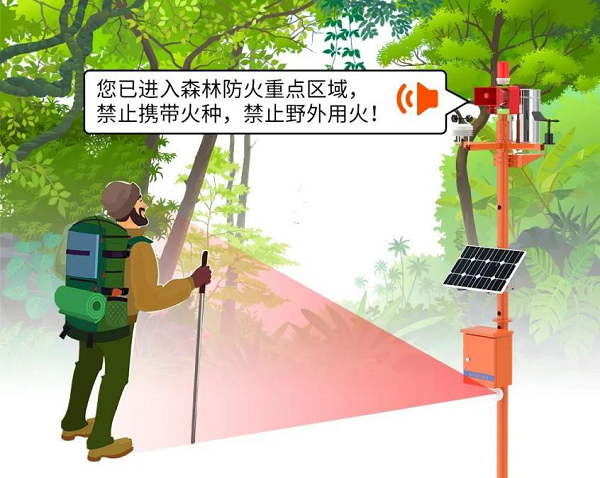

森林防火氣象站電控箱底部放置紅外微波探測器，通過紅外微波探測技術，可以在探測到人員及車輛通過時，發出語音警報，點亮警示用途的警示燈光，對過往行人進行精準一對一的語音宣傳。同時語音內容可通過APP端以及云服務器端遠程下發更改內容信息。
■ 豐富的告警方式
山東仁科森林防火氣象站管理人員可以為不同氣象要素設置安全范圍閾值，當監測區域內出現某個或者多個要素超過安全閾值時，環境監控云平臺會以彈窗、聲音、節點變紅等方式進行提示，并且通過電話、短信、郵件、微信推送等方式遠程通知。
除此之外，在需要的情況下，還可以為氣象站增加聲光報警器，方便在附近的巡林員快速趕到出現異常的地點查看現場情況。
■ 多種供電方式
建大仁科氣象站可以選擇通過220V交流電源供電，還可以選擇太陽能板+蓄電池供電方式，該供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備正常運行。除此之外，還可以選擇雙供電方式，該方式支持220V市電與太陽能板+蓄電池兩種供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
■ 多種數據傳輸方式
山東仁科森林防火氣象站通訊方式靈活多樣，支持4G或以太網傳輸方式（支持二選一），可實現數據的遠程控制和傳輸。同時該氣象站還帶有1路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢氣象站中的數據。
■ 一體化設計

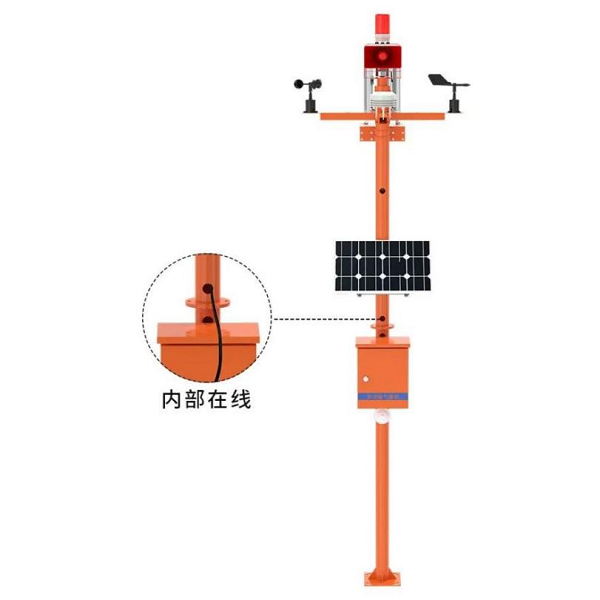

山東仁科森林防火氣象站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
■ 安裝簡單
山東仁科森林防火氣象站整體立桿采用2節法蘭連接，現場接線方便，連接可靠。采用M14膨脹螺絲安裝，并帶有加強筋更加堅固穩定，現場抗強風高，若是土質地面可選擇地籠安裝。
此外，該氣象站內部每個傳感器都有單獨的線纜，采用防水對插線連接，只需拔插線纜，即可完成安裝。并且每條線纜上均帶有標識，當設備發生故障時，可快速判斷故障位置并及時維修。具有走線簡單、接線便捷、安裝穩定、運輸方便等特點。
安裝注意事項：
需保證電控箱在立桿2.5m左右位置，避免產生漏報；
安裝位置周邊沒有障礙物，滿足氣象監測需求；
交通較為便利，人流量大，方便提醒進入林區的路人與車輛；
安裝位置要有信號覆蓋，否則會影響信號傳輸。
3.3 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
供電 |
外部電源供電 |
220V AC交流電 |
|
雙供電 |
支持220V市電與太陽能板雙供電
（優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷） |
|
太陽能供電 |
配套我司太陽能電池板和蓄電池
（蓄電池續航時間7天左右） |
|
4G |
通過4G方式上傳數據 |
|
RJ45網口 |
通過網口方式上傳數據
和GPRS或4G上傳方式無法共存 |
|
ModBus-RTU從站接口 |
支持外部設備通過ModBus-RTU協議問詢氣象站中的數據。 |
|
數據采集通信接口 |
主RS485接口 |
能夠采集485接口的變送器的數據，最長通信距離≥1500米 |
|
2路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A
可用作遠程控制 |
|
1路翻斗式雨量計脈沖信號輸入 |
采集磁開關脈沖信號進行雨量計量 |
默認脈沖當量：0.2mm
可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。
（默認采用第二路開關量作為雨量計輸入） |
|
數據上傳間隔 |
30S~10000S |
數據上傳間隔30S~10000S可設（默認30s） |
3.4 設備配置
|
設備 |
技術參數 |

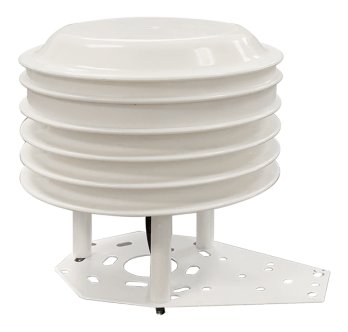

百葉盒多合一變送器
型號：RS-BYH-M
 |
直流供電（默認）：10-30VDC |
|
最大功耗：0.8W |
|
信號輸出：采用專用的 485 電路，通信穩定 |
|
可檢測參數：空氣濕度、溫度、光照強度、大氣壓力、噪聲、CO2。 |
|
濕度測量 |
探頭工作濕度：0%RH-100%RH |
|
長期穩定性：≤1%/y |
|
響應時間：≤8s |
|
精度：±3%RH(60%RH,25℃) |
|
溫度測量 |
探頭工作溫度：-40℃~+120℃
默認：-40℃~+80℃ |
|
長期穩定性：≤0.1℃/y |
|
響應時間：≤25s |
|
精度：±0.5℃（25℃） |
噪音 |
范圍：30dB~130dB |
|
長期穩定性：在使用周期內小于2% |
|
響應時間：≤3s |
|
精度：±0.5dB（在參考音準，94dB@1kHz） |
|
大氣壓力 |
范圍：0-120Kpa |
|
長期穩定性：-0.1Kpa/y |
|
響應時間：≤1s |
|
精度：±0.15Kpa@25℃ 101Kpa |
|
PM2.5、PM10 |
范圍：0-1000ug/m3 |
|
長期穩定性：≤1%/y |
|
響應時間：≤90S |
|
精度：PM2.5精度：±3%FS（@100μg/m3、25℃、50%RH） |
|
光照強度 |
量程：0-20萬Lux |
|
長期穩定性：≤5%/y |
|
響應時間：≤0.1S |
|
精度：±7% (25℃) |
|
CO2 |
量程：0-5000ppm |
|
長期穩定性：≤1%/y |
|
響應時間：≤90S |
|
精度：±(50ppm+ 3%F·S) (25℃) |

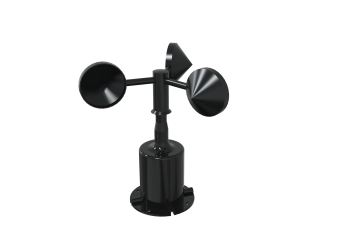

風速傳感器
型號：RS-FSJT-*
 |
直流供電（默認） |
10~30V DC |
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
分辨率 |
0.1m/s |
|
動態響應時間 |
＜1s |
|
功率 |
0.7W（24V DC 供電） |
|
殼體材料 |
聚碳酸酯復合材料 |
|
通信接口 |
RS485 |
|
風速測量范圍 |
測量范圍0-70m/s |
|
測量精度 |
±（0.2+0.03V）m/s V表示風速 |
風向傳感器
型號：RS-FXJT-*-*
 |
直流供電（默認） |
10~30V DC |
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
設備防護 |
有良好的防腐、防侵蝕等能力 |
|
動態響應時間 |
≤0.5s |
|
功率 |
8個指示方向：0.15W |
|
0~359.9° ：0.2W |
|
殼體材料 |
聚碳酸酯復合材料 |
|
通信接口 |
RS485 |
|
測量范圍 |
8個指示方向/0~359.9° |

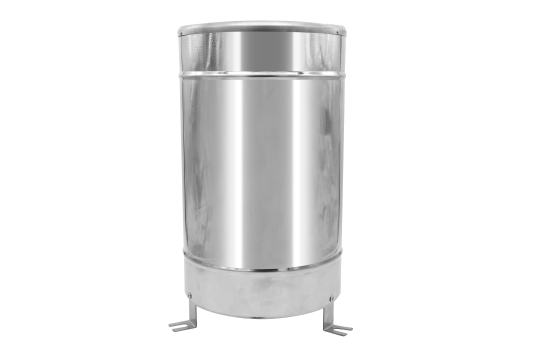

不銹鋼雨量筒
型號：RS-YL*-*-5
 |
雨量計筒直徑 |
Φ200mm |
|
分辨率 |
0.2mm/0.5mm（可選） |
|
刃口銳角 |
40°～45° |
|
輸出方式 |
485型、4~20mA/0~2V/0~5V/0~10
V、脈沖型 |
|
工作溫度 |
0～55℃ |
|
工作濕度 |
<95%(40℃) |
|
儲存溫度 |
-40～125°C |
|
儲存濕度 |
＜80%（無凝結） |
|
典型精度 |
≤±4% |
|
雨強范圍 |
0mm～4mm/min，允許通過最大雨強
8mm/min |
485型、模擬量型、4
85型（10要素） |
供電范圍 |
4.5~30V |
|
最大功耗 |
0.24W |
|
脈沖型 |
承受電壓 |
≤100V |
|
承受電流 |
≤0.5A |

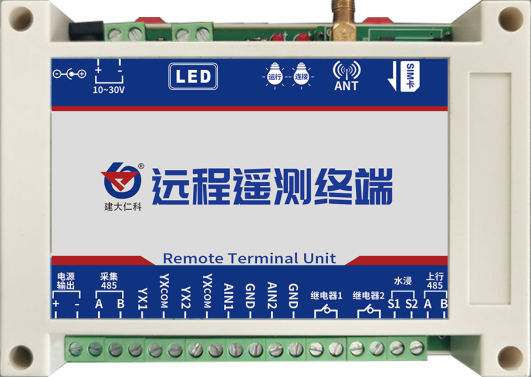

智能氣象網關
 |
遠程遙測終端置于電控箱內部，是我司研發的一款作為氣象站信息采集中轉服務器的設備，支持4G/以太網（二選一）方式將實時監測的數據上傳至環境監控云平臺。
除此之外，網關還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢氣象站中的數據。 |

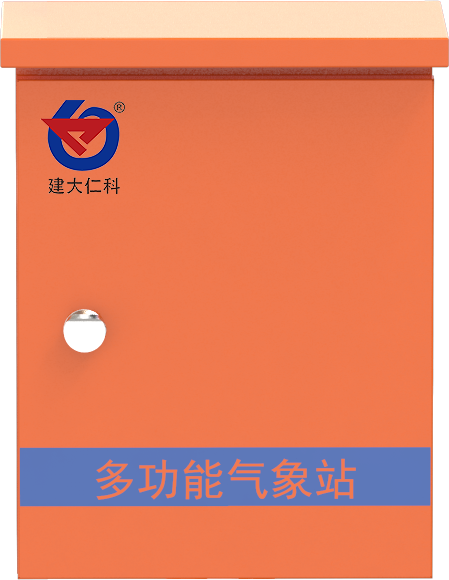

防水電控箱
 |
森林防火氣象站防水電控箱采用金屬噴塑電控箱，外觀美觀，耐長期雨雪、太陽輻射耐腐蝕，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象網關。
該電控箱整體采用環保材料，外觀設計成明亮醒目的橙色，契合森林火險的主題。 |
太陽能板
 |
配帶太陽能支架，方便安裝。安裝太陽能板，需注意太陽能板面板位置，朝南；太陽能下沿高度不低于1.7m。（安裝位置為中間連接法蘭處向上） |
立桿
 |

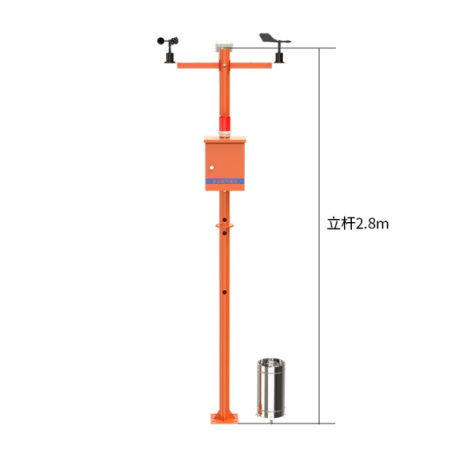

森林防火氣象站配備2.8m立桿，由一個1.5m立桿和一個1.3m立桿組成。桿體整體采用環保材料，外觀設計為橙色，在室外可起到明亮醒目的效果。
采用高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。 |
第四章 綜合環境監控云平臺
4.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所測環境的氣象環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

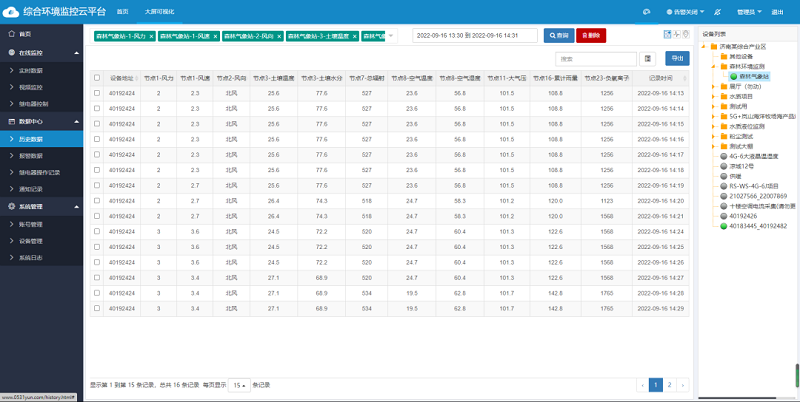

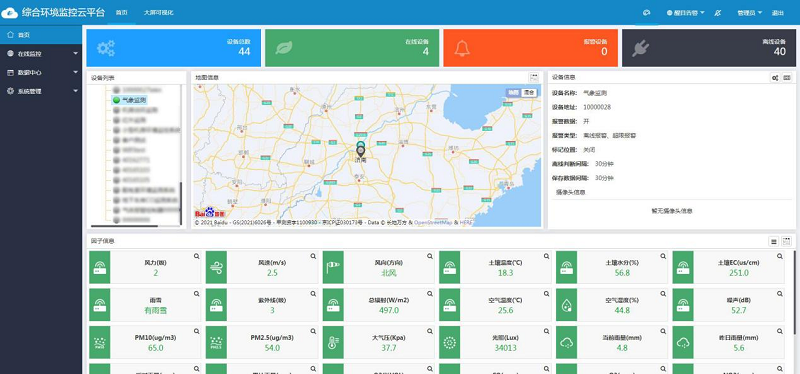

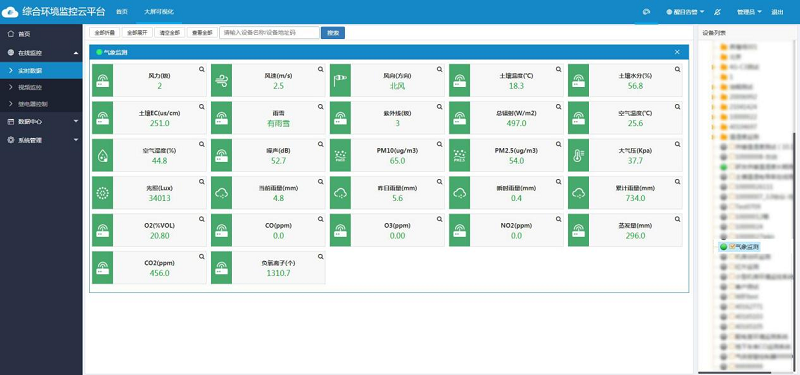

【首頁數據展示】
【列表展示】
管理人員可以在電腦或手機端的環境監測云平臺上隨時隨地遠程查看森林防火氣象站監測到的數據和攝像頭的畫面，對森林各個角落進行集中遠程的管理。
也可以通過氣象站外接的LED顯示屏在現場直觀查看各項氣象要素變化數據，巡林員可以更加實時的掌握林區氣象環境變化，方便快速制定合理防災對策。
4.2.2 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。在需要的情況下，還可以為氣象站增加聲光報警器，方便在附近的巡林員快速趕到出現異常的地點查看現場情況。
4.2.3 視頻監控
全面性的監管，實現森林防火氣象站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。

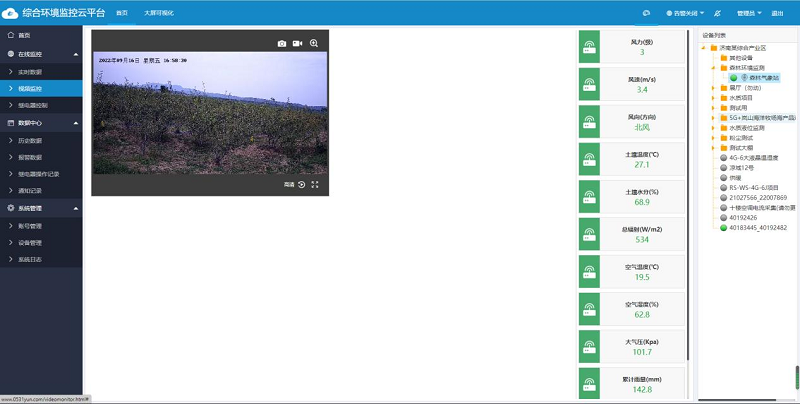

【視頻監控畫面】
4.2.4 歷史數據查詢、導出
環境監控云平臺可存儲近三年的氣象環境監測數據，管理人員可以隨時通過歷史數據查詢功能查看往期數據，根據生成的日?qǐng)?bào)表、月報表、年報表等掌握近年來火災高發的時間范圍及區域，方便記錄和總結，查詢的數據均支持導出、打印。
【歷史數據列表查看】

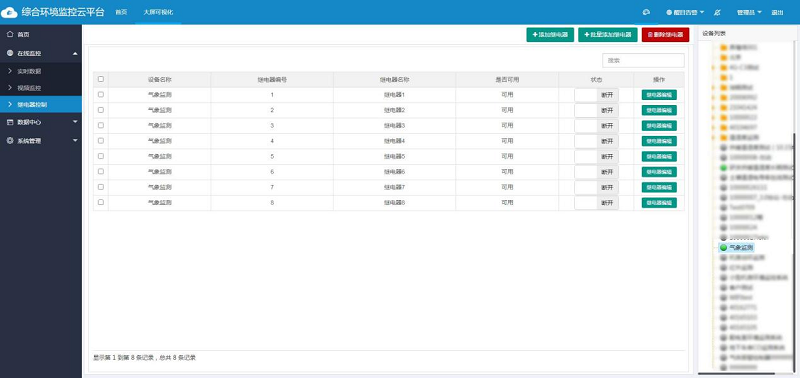

4.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

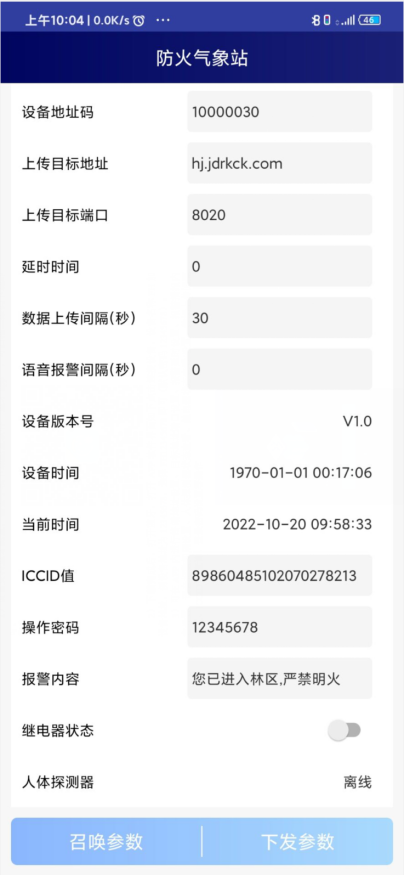

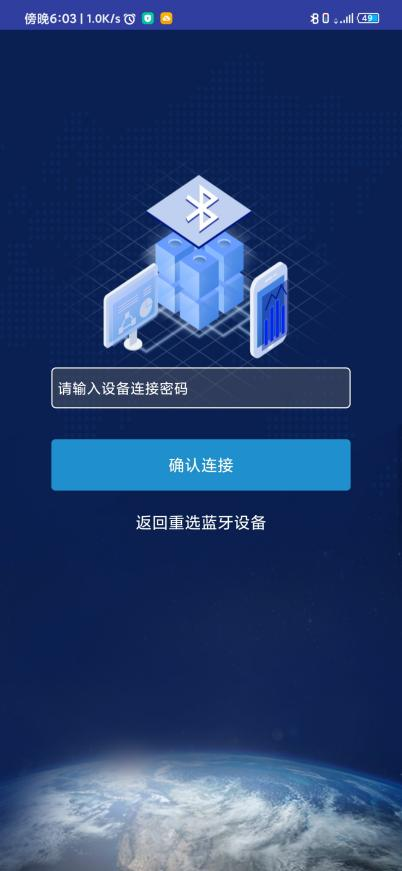

4.2.6 藍牙配置
設備支持藍牙配置，需要手機下載配置軟件“藍牙app”，可在APP內進行終端地址設置、目標地址端口設置、報警延時設置、報警播報內容設置、語音報警間隔設置、人體探測器狀態查看、繼電器狀態查看/設置、數據上傳間隔設置、ICCID值查詢、登錄密碼設置等操作。

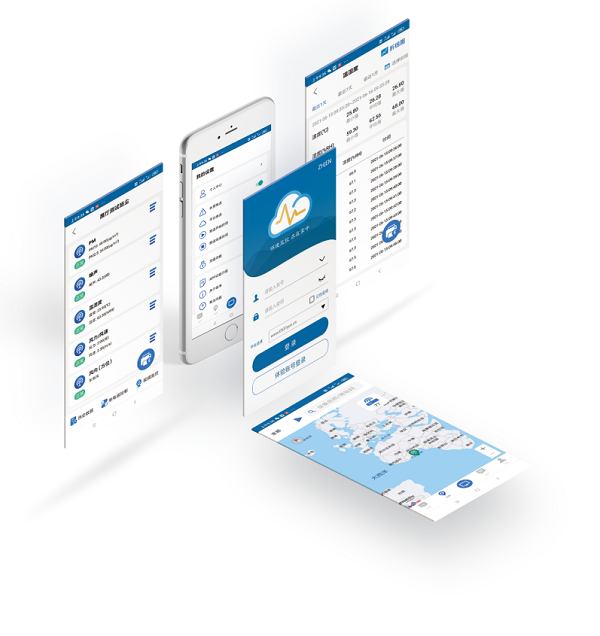

4.2.7 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。

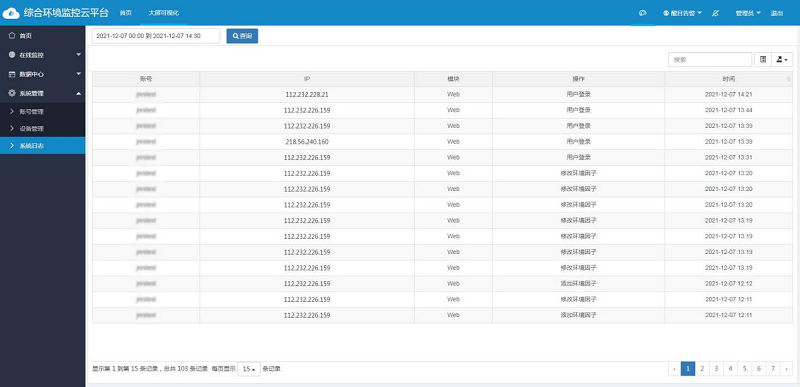

4.2.8 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.9 賬號分級
環境監控云平臺支持多人同時登錄，管理員可分配多個子賬號，并根據不同職位分配不同管理權限，實現多人共同監管，完成數據信息共享，有效提升護林工作效率。一旦森林氣象數據異常，也可以及時發現，方便管理員快速調動人手進行封山、灑水、可燃物清除、建設隔離帶等工作，避免了因?yàn)樾畔⒉涣魍ǘ劤蓢?yán)重后果，保證工作的高效性和可靠性。

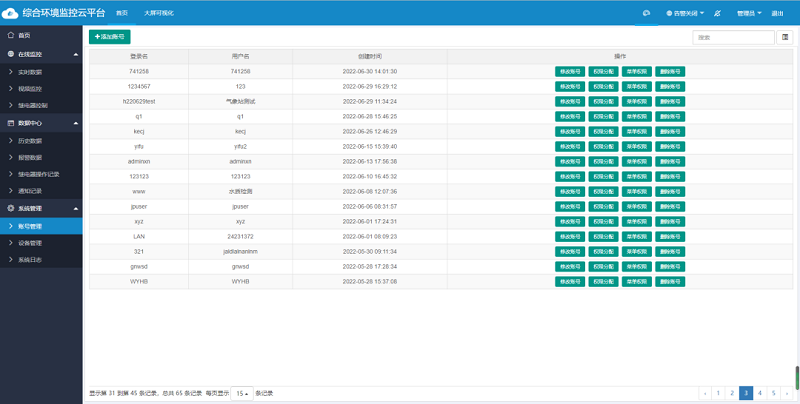

【賬號管理】

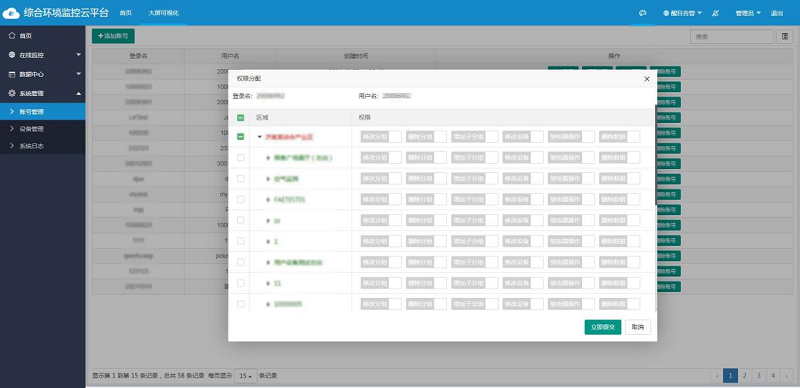

【管理員權限設置】
【管理員菜單權限】
4.2.10 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.11 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成火災或者其他嚴重后果。

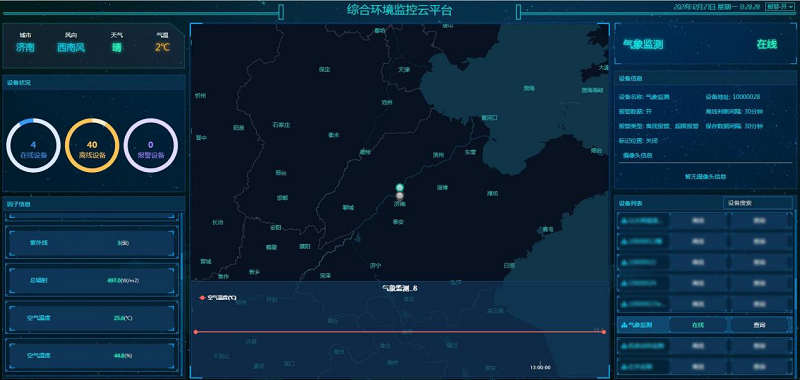

4.2.12 大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進行系統查看。
4.2.13 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.14 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
