一、 項目概述
1.1 系統背景
從我國中小學正式設立地理課程以來,氣象科學就-直是《地理》教科書中的內容,但氣象科學并沒有成體系地教授給學生們。
知名氣象主持人宋英杰曾說過,直到大學,他才完整接受過氣象教育,如果氣象科普知識能從中小學生課本中普及,孩子們的氣象防災減災意識將會大為提高。因此,開展氣象科普進校園活動,在中小學生開展氣象科普教育更顯得意義重大。面對全社會,尤其是廣大中小學生的氣象科普工作是氣象事業的重要組成部分,校園氣象站則是進行校園氣象科普的優秀平臺和重要的載體。在中國氣象局頒發的 《氣象科普發展規劃( 2019-2025年)》中明確提出要實施校園氣象科普活動提升工程,繼續鼓勵和支持中小學校自辦校園氣象站,把校園氣象站建設與學校氣象科技教育相結合,創造性地開展校園氣象科普嘉年華、氣象知識競賽、鋇報天氣、小小減災官全國科普大賽、氣象研學之旅等多種活動。
1.2 方案介紹
山東仁科校園氣象站可以作為教育主管部]推進科普進學校的重要平臺,對校園的風速、風向、雨雪、輻射、氣壓等多種氣象要素信息進行全天監測,并將其上傳至環境監控云平臺。

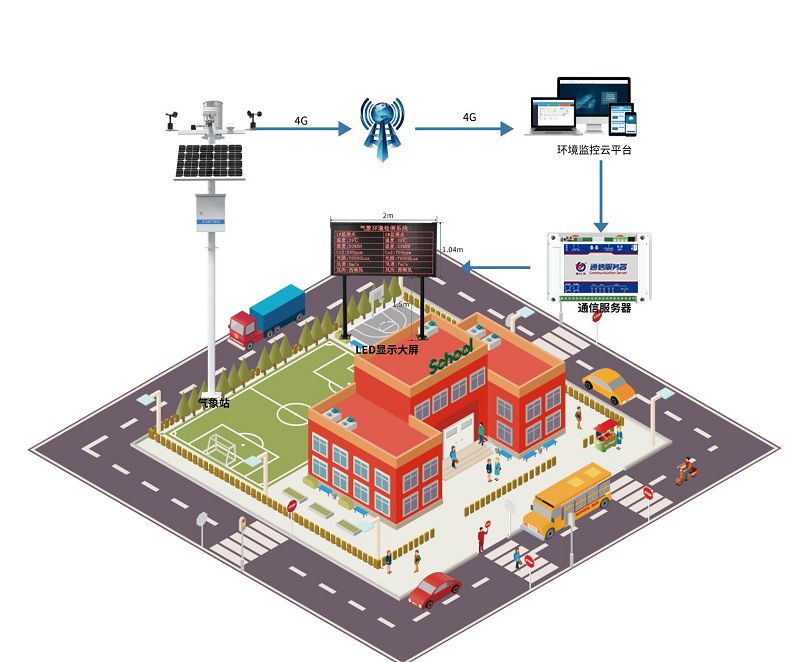

1.3 校園氣象站方案拓撲圖
二、 方案簡介
2.1 方案組成

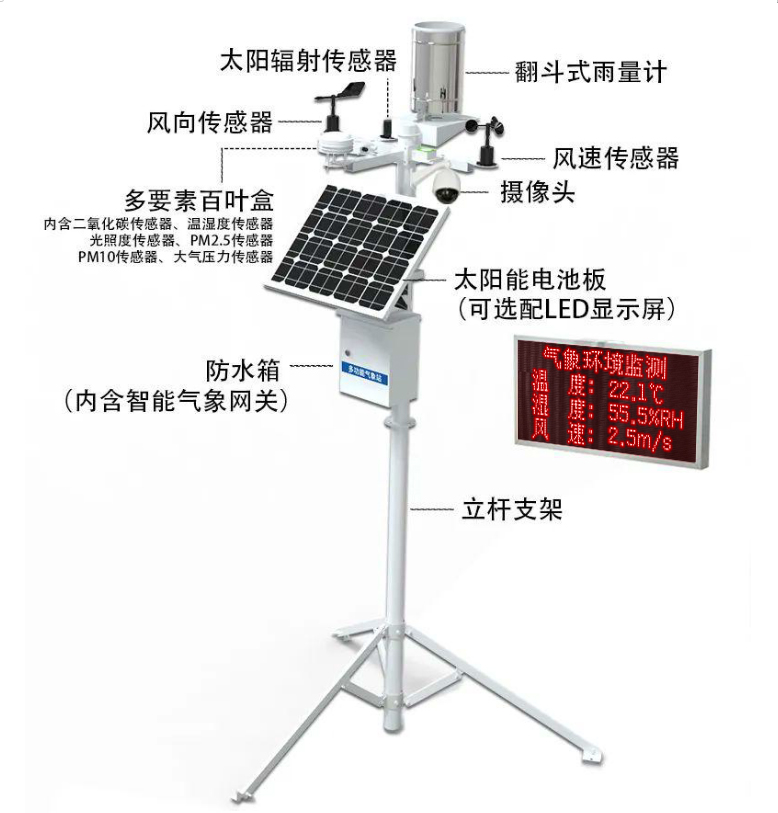

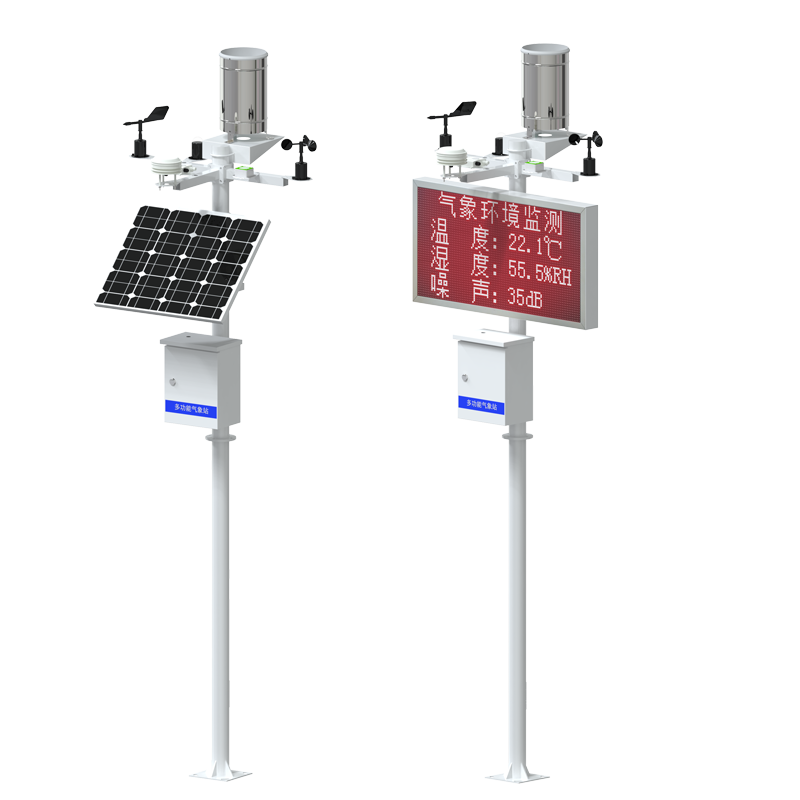

山東仁科校園氣象站主要是由太陽輻射傳感器、風速/風向傳感器、 多要素百葉盒、攝像頭、供電系統、選配LED顯示屏、防水箱和支架構成。
2.1.1 氣象站
RS-QXZN 標準版氣象站是一款我司標準配置的氣象站。
2.1.1.1 功能特點
· 具有 1 路 ModBus-RTU 主站接口可接入我司 485 變送器：風速、風向、土壤溫度水 分、土壤 ECTH、土壤 PH、空氣溫濕度、噪聲、空氣質量、大氣壓力、光照、雨雪、 紫外線、總輻射、CO、O3、NO2、SO2、H2S、O2、CO2、蒸發量、負氧離子、 NH3、TVOC 等變送器。
· 外接翻斗式雨量計，可采集總雨量、瞬時雨量、日雨量、當前雨量。
· 默認1路繼電器輸出，第2路繼電器輸出選配。
· 1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
· 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件，還可用作外接室外屏（選配）。
· 可外接 1 路室外 LED 單色顯示屏，默認點陣 96*48（最大點陣數 1024*256）。
· 多種測量要素可自由搭配。
· 可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
· 支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。
· 設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.1.1.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
供電 |
外部電源供電 |
220V AC 交流電 |
|
雙供電 |
支持 220V 市電與太陽能板雙供電 （優先市電供電，當市電斷電后太陽能板和 蓄電池提供供電，設備正常工作不會間斷） |
|
太陽能供電 |
配套我司太陽能電池板和蓄電池（蓄電池續航時間 7 天左右） |
|
數據上傳接口 |
GPRS 無線 |
通過 GPRS 方式上傳數據 |
|
4G |
通過 4G 方式上傳數據 |
|
RJ45 網口 |
通過網口方式上傳數據 和 GPRS 或 4G 上傳方式無法共存 |
|
ModBus-RTU 從站接 口 |
支持外部設備通過 ModBus-RTU 協議問詢氣 象站中的數據。 |
|
數據采集通信接口 |
主 RS485 接口 |
能夠采集 485 接口的變送器的數據，最長通 信距離≥1500 米 |
|
點陣 LED 屏顯示 接口 |
LED 屏顯示接口 |
默認搭配 96*48 點陣的室外屏 |
|
繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A 可用作遠程控制，默認一路繼電器輸出，兩 路繼電器輸出選配 |
|
1 路翻斗式雨量計 脈沖信號輸入 |
采集開關量脈沖信號進 行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量、日雨量、當前雨量及累計 雨量值。 （默認采用第二路開關量作為雨量計輸入） |
|
數據上傳間隔 |
2s~10000s |
數據上傳間隔 2s~10000s 可設（默認 30s） |

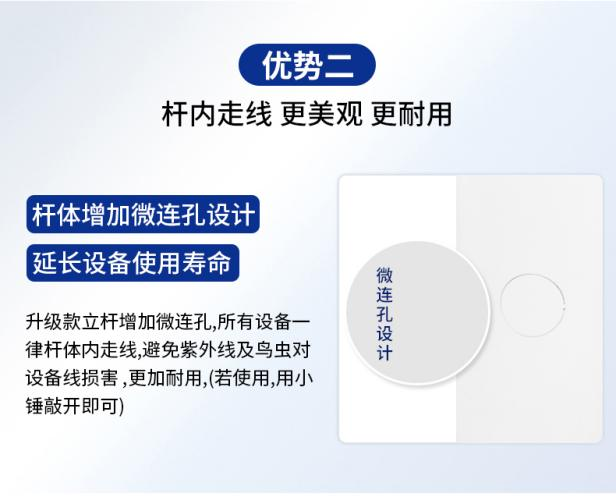

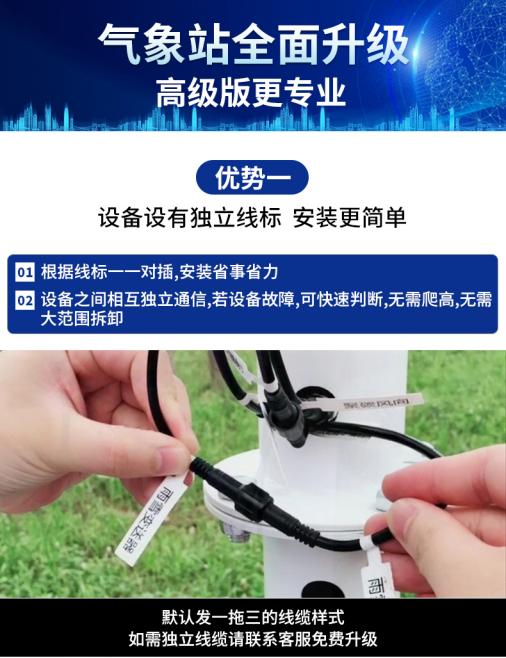

2.1.1.3 設備安裝

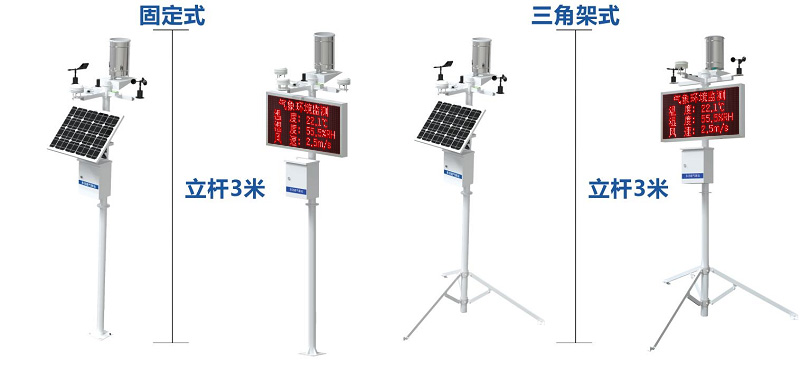

2.1.2 監測要素設備外觀
|

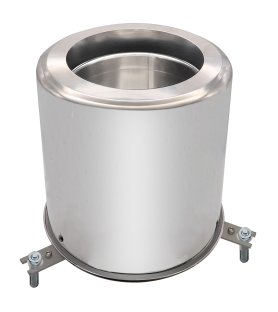

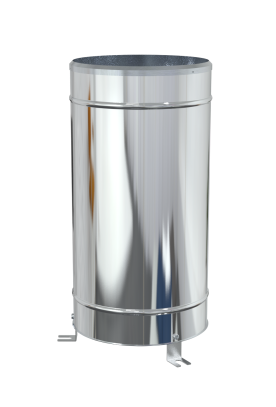

翻斗式雨量計 |

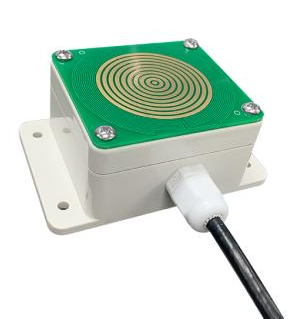

雨雪變送器 |

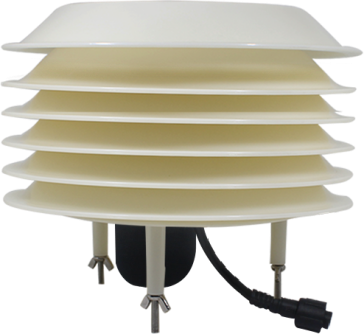

多氣體合一百葉盒 |

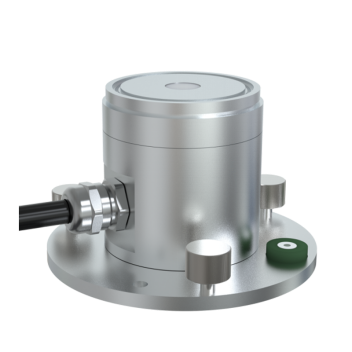

光合有效輻射傳感器 |
 |
 |
 |
 |
|
本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。 |
雨雪變送器是測量室外或自然界是否降雨或降雪的定性測量設備。 |
該一體式百葉箱可廣泛適用于環境檢測，設備采用標準ModBus-RTU 通信協議，RS485信號輸出，通信距離最大可達2000米（實測）。 |
光合有效輻射傳感器采用光電感應原理，可用來測量光譜范圍在400~700nm的光合有效輻射。 |
|

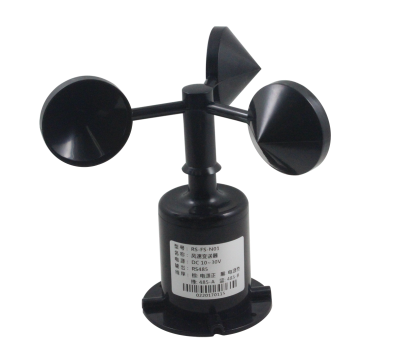

聚碳風速傳感器 |

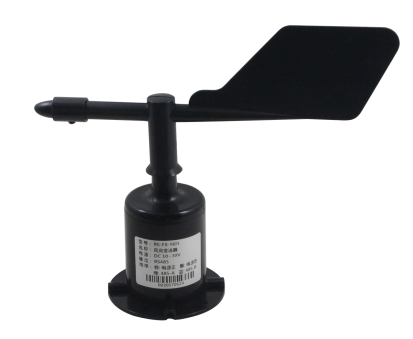

聚碳風向傳感器 |
蒸發量變送器 |

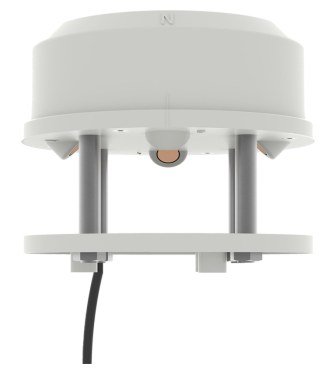

超聲波風速風向變送器 |
 |
 |
 |
 |
|
外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用聚碳酸酯復合材料，多種輸出模式可選。 |
外形小巧輕便，便于攜帶和組裝，全新的設計理念可以有效獲得風向信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用不變形。 |
我司研發用來觀測水面蒸發的儀器，產品采用雙層不銹鋼結構設計，可有效隔離外界干擾，并防止因太陽直曬導致的蒸發量誤差，使測量精度更加準確。 |
超聲波風速風向傳感器使用四個超聲波探頭在二維平面內循環發送和接收超聲波，通過超聲波在空氣中傳播的時差來測量風速和風向。 |
2.1.3 供電方式

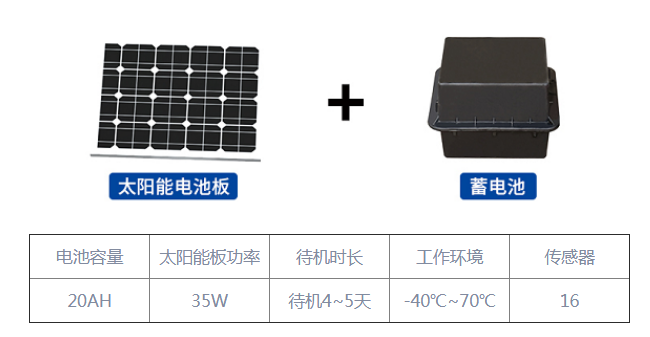

雙供電是由220V市電供電和太陽能供電系統構成。校園氣象站在運行的過程中,會優先進行市電供電,在市電斷電后,才會開啟太陽能供電系統供電。選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天(蓄電池充滿電) , 保障設備在野外可以正常運行。
2.1.4 電控箱

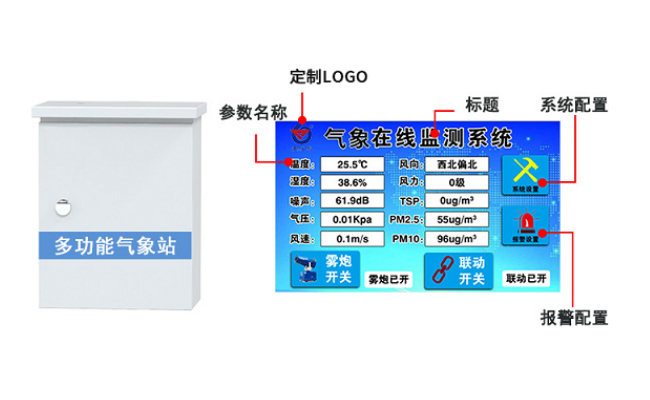

電控箱內還可以選配7寸觸摸屏,全彩顯示畫面,實時顯示監測數據,支持觸摸修改參數配置、報警上下限等,還能為學校免費定制修改頁面功能、增加校徽等!
2.1.5 通訊服務器

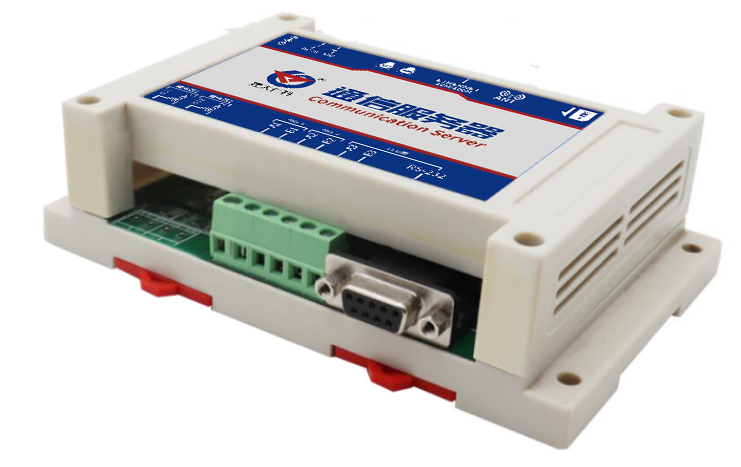

為能夠讓游客能夠更加直觀的了解景區內的實時氣象數據,搭載通訊服務器RS- DCEN-M ,能夠?qū)脑破脚_抓取的環境數據實時傳到分散的8臺LED顯示屏,大能夠支持512*1024像素LED屏。
2.1.5.1 功能特點
● 設備通過以太網/GPRS從云平臺獲取數據輸出RS485信號，可連接PLC、進行二次開發。
● RS232、RS485 兩路通信協議可選連接 LED 屏
● 網口、4G 兩種方式獲取實時數據
● 斷電續電后自動刷新數據
● 最多可接收 32 個節點（設備）實時數據
● 最多可接收 32 個節點（繼電器）實時狀態
● 同時傳送 8 臺 LED 屏顯示
● 最大支持 1024*256 像素的 LED 屏
● 支持文本、鐘表、表格顯示

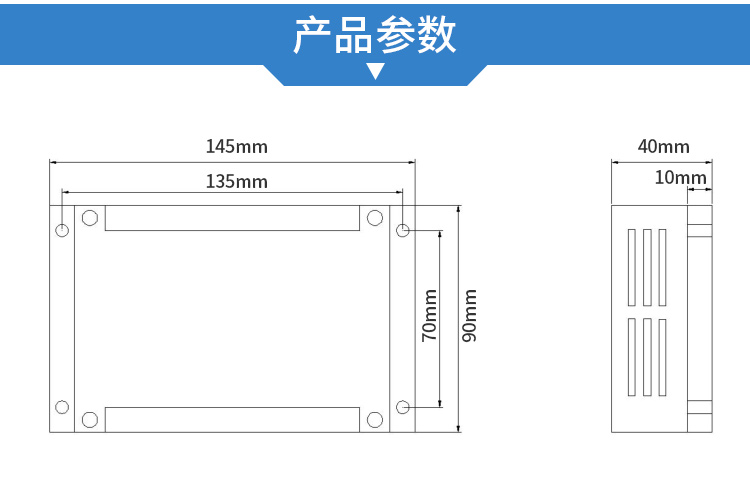

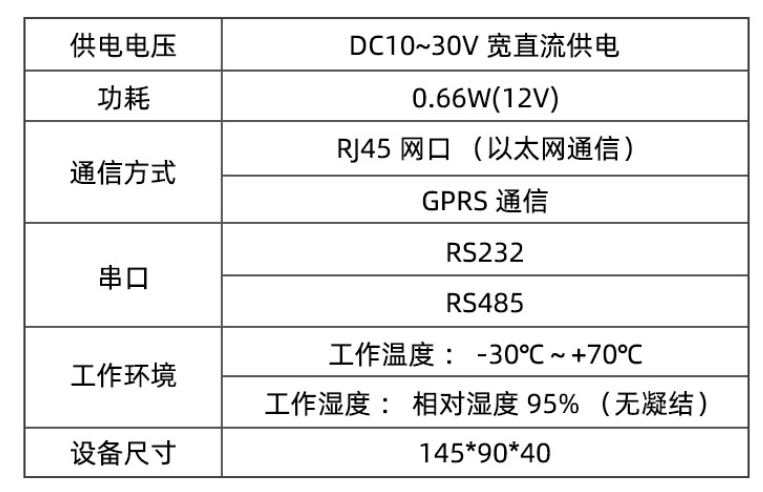

2.1.5.2 產品參數
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備。客戶無需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號。客戶可憑賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹
3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

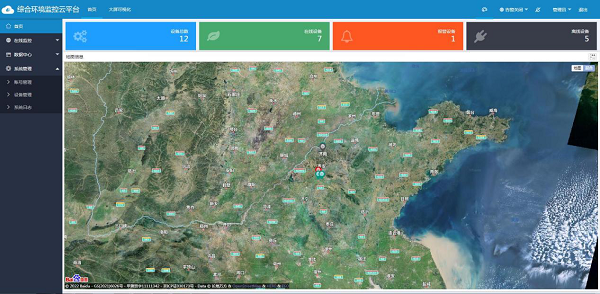

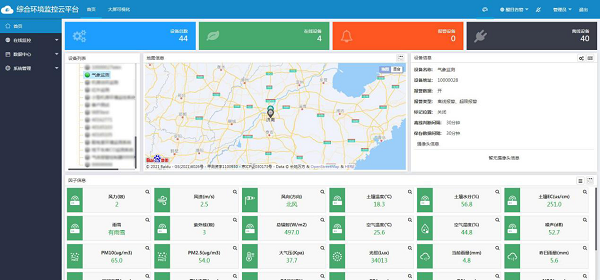

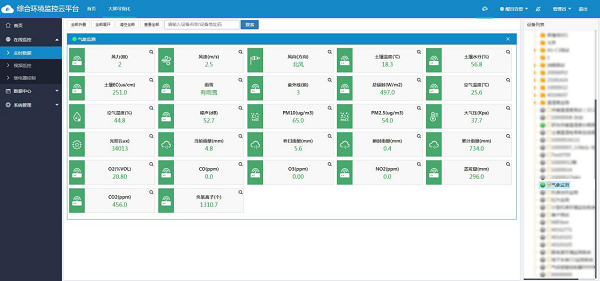

【首頁數據展示】
【列表展示】

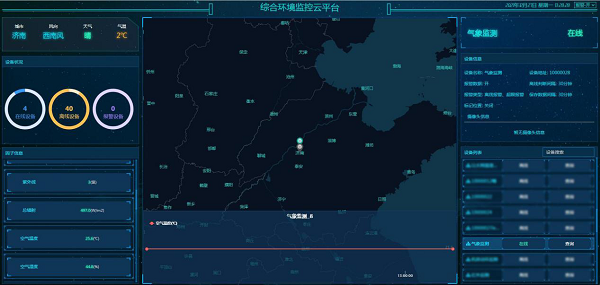

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
3.2.4 視頻監控

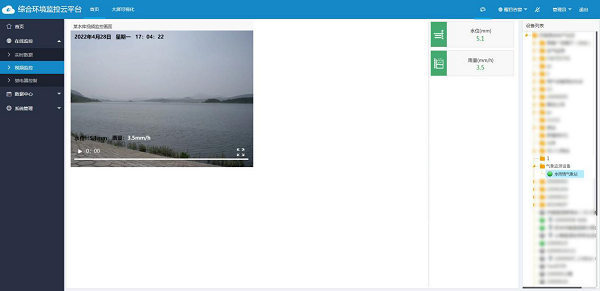

全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

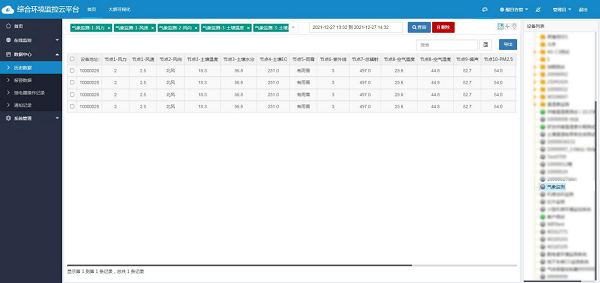

【歷史數據列表查看】

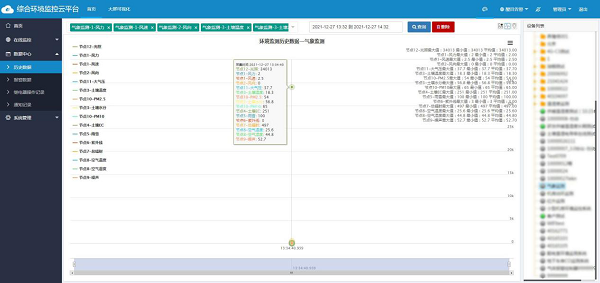

【歷史數據曲線查看】

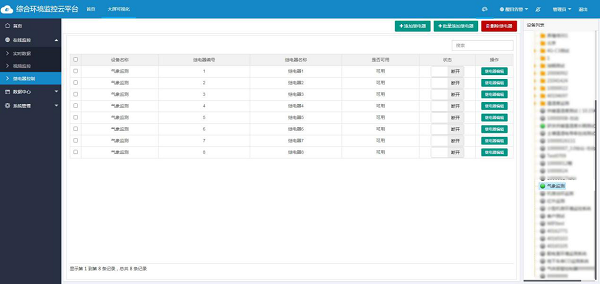

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

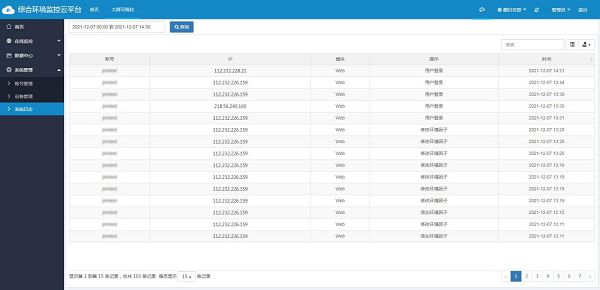

【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
3.3手機APP

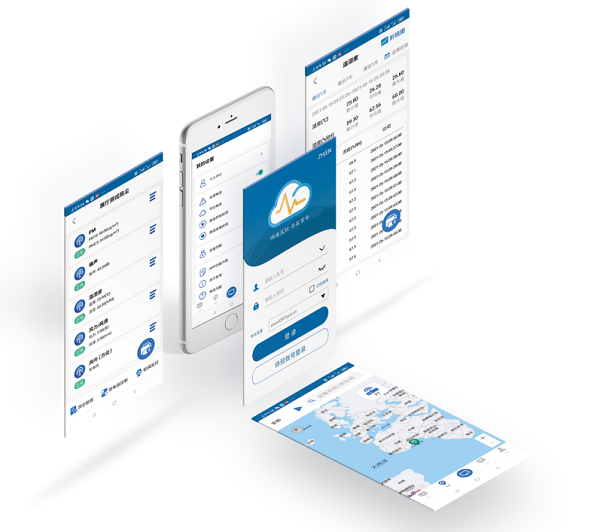

為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
