一、 方案概述
1.1 方案背景
隨著人們生活質量的不斷提高，對居住外觀和居住環境的要求也日益提高。
在外觀美觀要求上，別墅便映入大眾眼簾，別墅是改善型獨立住宅，在郊區或風景區建造的供休養用的園林住宅，用于體現生活品質及享用特點的高級住所，是用來享受生活的第一居所。
通過實驗測定,最宜人的室內溫濕度是:冬天溫度為18至25°C ,相對濕度為30%至80%;夏天溫度為23至28°C ,相對濕度為30%至60%。在這個溫濕度范圍內的人俯視感最強。
室內環境中的有機物（甲烷），會對人造成頭痛、頭暈、乏力、注意力不集中、呼吸和心跳加速、共濟失調。若不及時遠離，可致窒息死亡。甲烷也是溫室效應的重要因素之一。
1.2 方案概述
別墅區環境監測解決方案主要由以太網集中器、溫濕度變送器、溫度變送器、氣體變送器、液位變送器和RS-RJ-K軟件監控平臺組成。通過實時監測別墅區下溫濕度及甲烷濃度是否超過閾值，調動溫濕度調節器工作，可為居住者提供最適宜的溫濕度狀態，防止甲烷濃度超標，保障居住者安全生活。

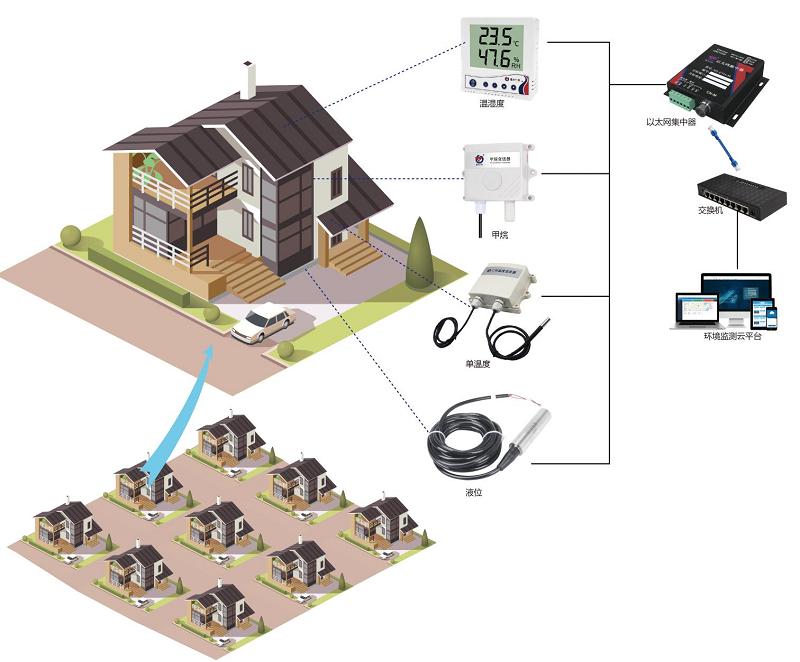

1.3 別墅區環境監測系統拓撲圖
二、 方案簡介
2.1 方案組成

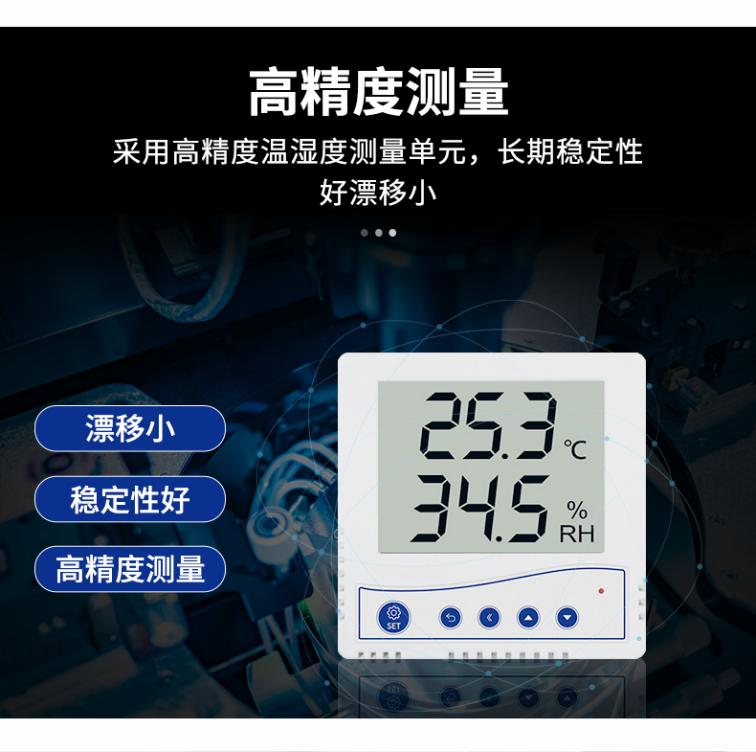

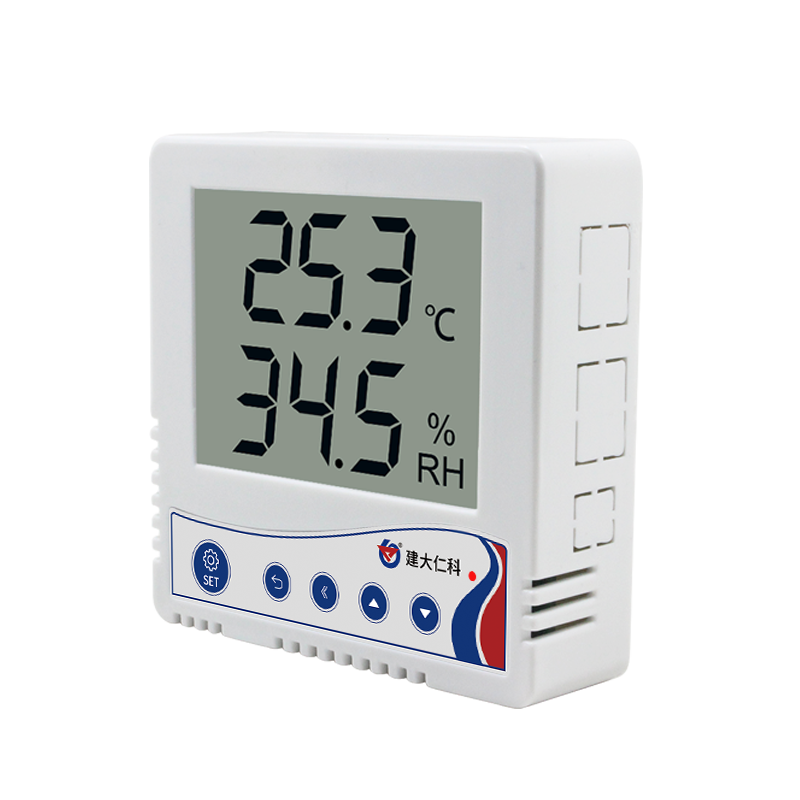

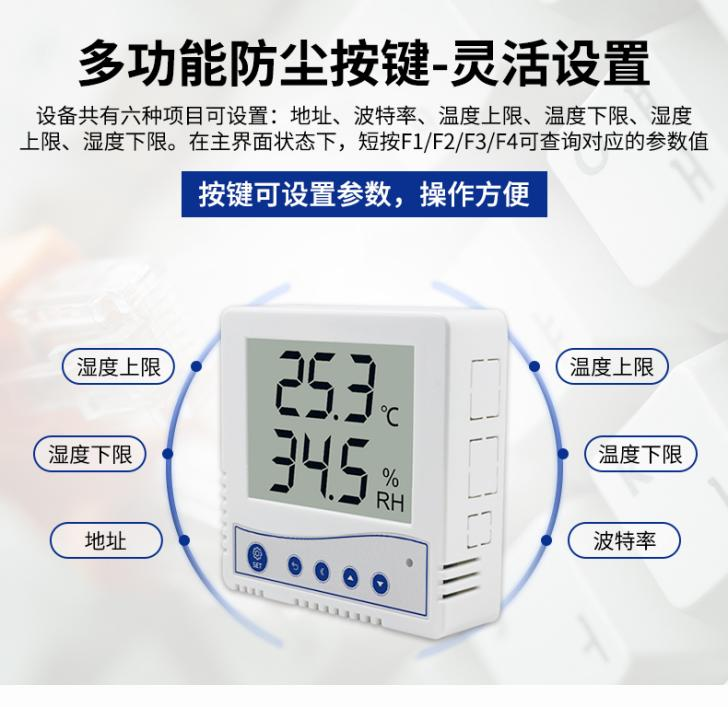

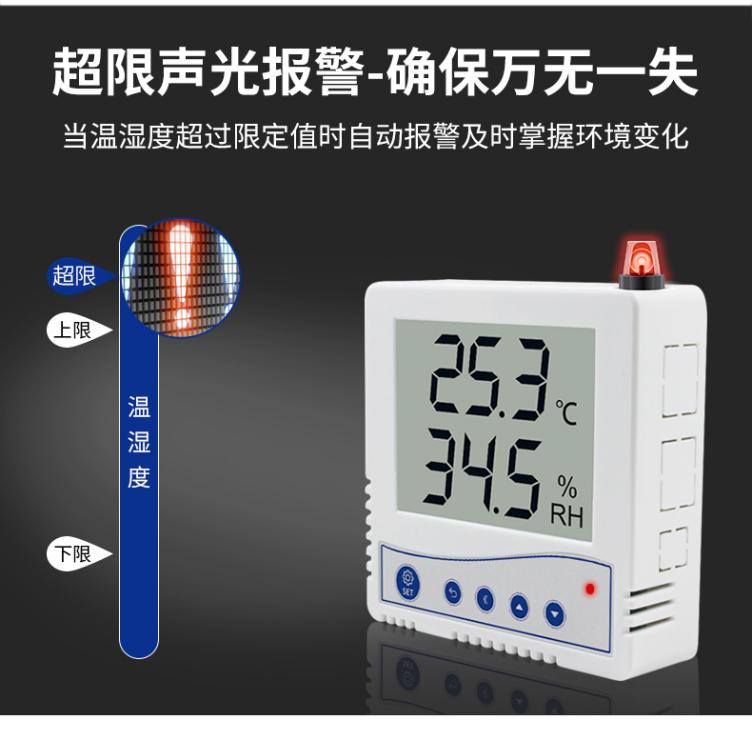

2.1.1 86殼485型溫濕度變送器
本產品為標準86盒外殼，大屏液晶顯示，采用美國進口工業級微處理器芯片、進口高精度溫濕度傳感器，確保產品優異的可靠性、高精度和互換性。標準的ModBus協議，支持二次開發。
2.1.1.1 功能特點
· 大屏液晶顯示，美觀大方。

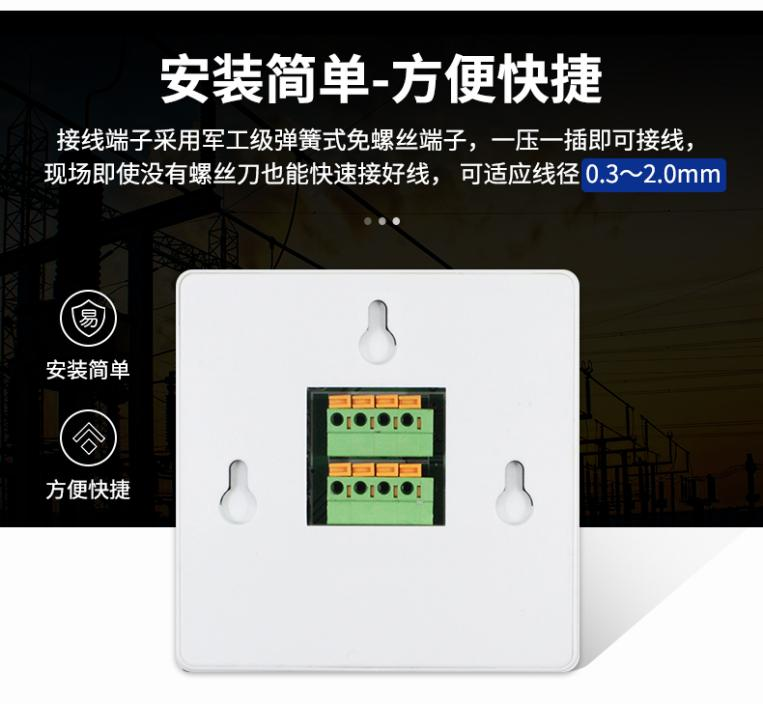

· 接線端子采用軍工級彈簧式免螺絲端子，一壓一插即可接線，現場即使沒有螺絲刀也能快速接好線， 可適應線徑 0.3～2.0mm。
· 采用高精度溫濕度測量單元，長期穩定性好漂移小。
· 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置。
· 10~30V 直流寬電壓范圍供電。
· 探頭內置外延可選，探頭內置型安裝簡單方便，探頭外延型可選多種探頭應用于不同場合，探頭線最長可達30米。
· 按鍵可設置參數，操作方便。
2.1.1.2 技術參數
|
直流電源（默認） |
10-30V DC |
|
最大功耗 |
0.4W |
|
A 準精度 |
濕度 |
±2%RH（60%RH，25℃） |
|
溫度 |
±0.4℃（25℃） |
|
B 準精度（默認） |
濕度 |
±3%RH（60%RH，25℃） |
|
溫度 |
±0.5℃（25℃） |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
探頭工作溫度 |
內置探頭 |
-40~+80℃ |
|
外延精裝探頭 |
|
外延防水探頭 |
|
探頭工作濕度 |
0~100%RH |
|
通信協議 |
ModBus-RTU 通信協議 |
|
輸出信號 |
485 信號 |
|
溫度顯示分辨率 |
0.1℃ |
|
濕度顯示分辨率 |
0.1%RH |
|
溫濕度刷新時間 |
1S |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%RH/y |
|
響應時間 |
溫度 |
≤25s（1m/s 風速） |
|
濕度 |
≤8s（1m/s 風速） |
|
開孔尺寸 |
60mm |
|
參數設置 |
通過軟件設置或者按鍵直接修改 |

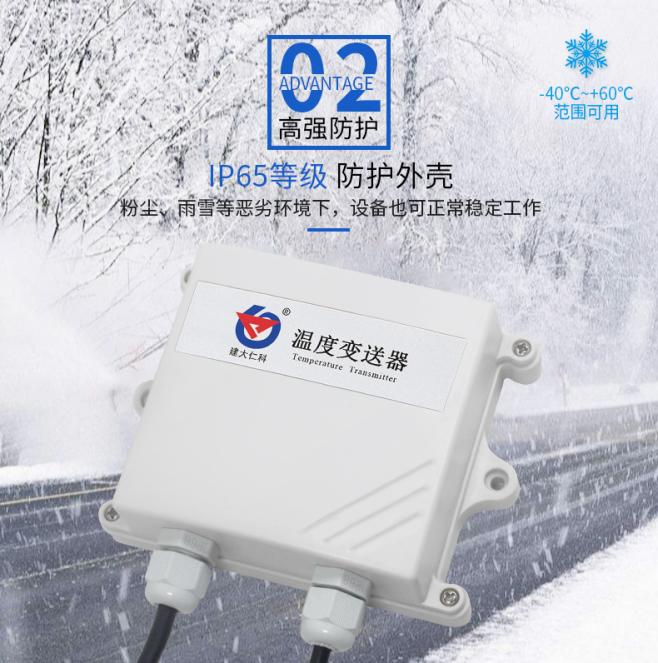

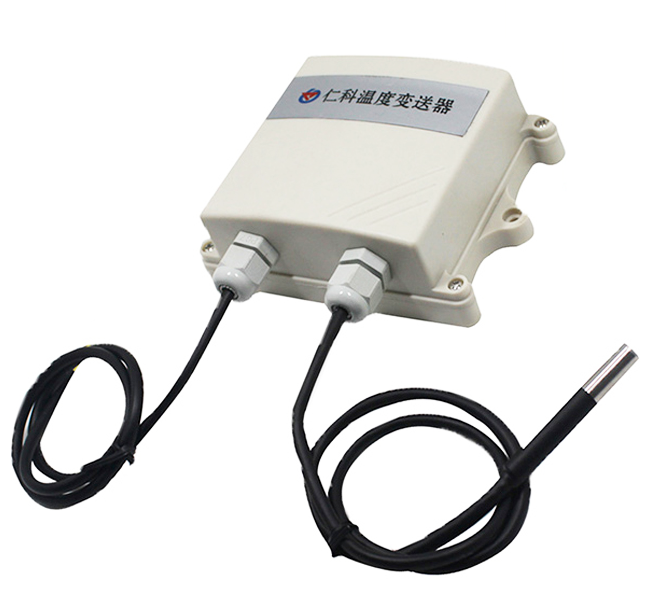

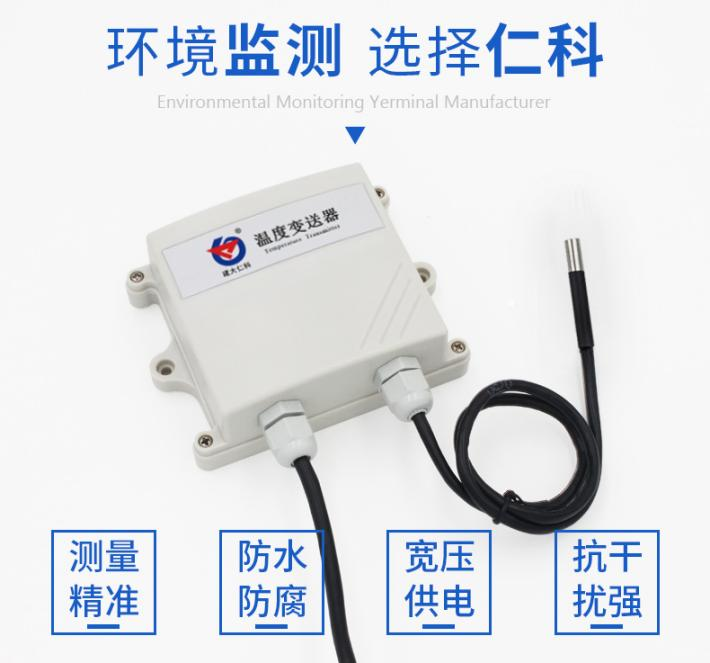

2.1.2 485王字殼單溫度變送器
為壁掛高防護等級外殼，防護等級IP65可用于室外或高粉塵場合。電路采用美國進口工業級微處理器芯片、進口高精度溫度傳感器，確保產品優異的可靠性、高精度和互換性。
2.1.2.1 功能特點
· 設備外殼防水，可用于室外。
· 產品采用高靈敏度感溫元件，傳感器具有測量精度高，抗干擾能力強。
· 采用美國進口的測溫單元，測量精準。
· 采用專用的 485 電路，通信穩定。
· 可選擇一路繼電器輸出或者蜂鳴器報警。
· 10~30V 寬電壓范圍供電，規格齊全，安裝方便。
2.1.2.2 技術參數
|
直流電源（默認） |
10-30V DC |
|
最大功耗 |
0.8W |
|
A 準精度 |
±0.4℃（25℃） |
|
B 準精度（默認） |
±0.5℃（25℃） |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH 非結露 |
|
探頭工作濕度 |
0~100%RH |
|
探頭工作溫度 |
外延圓形不銹鋼探頭 |
-40~+80℃ |
|
外延磁吸式探頭 |
|
外延扁形不銹鋼探頭 |
|
外延四分管螺紋探頭 |
|
外延扁高溫探頭 |
-40~120℃(默認-40~80℃) |
|
蝴蝶固定片 |
-40~80℃ |
|
通信協議 |
ModBus-RTU 通信協議 |
|
輸出信號 |
485 信號 |
|
溫度顯示分辨率 |
0.1℃ |
|
溫度刷新時間 |
1S |
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
開孔尺寸 |
105mm |
|
注：帶顯示產品功耗增加 0.4W |

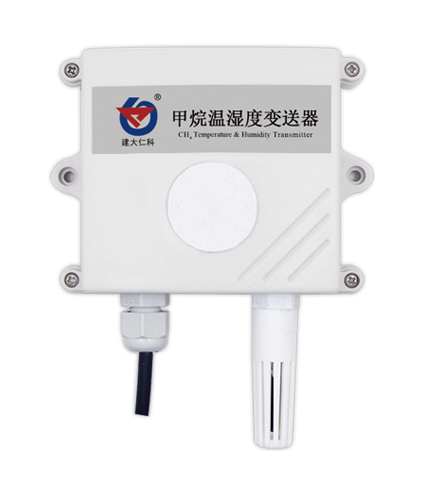

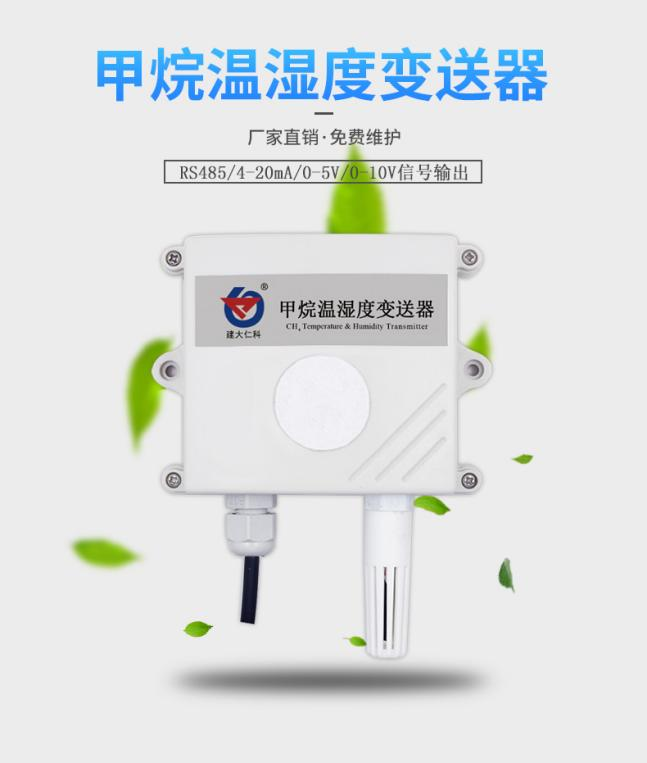

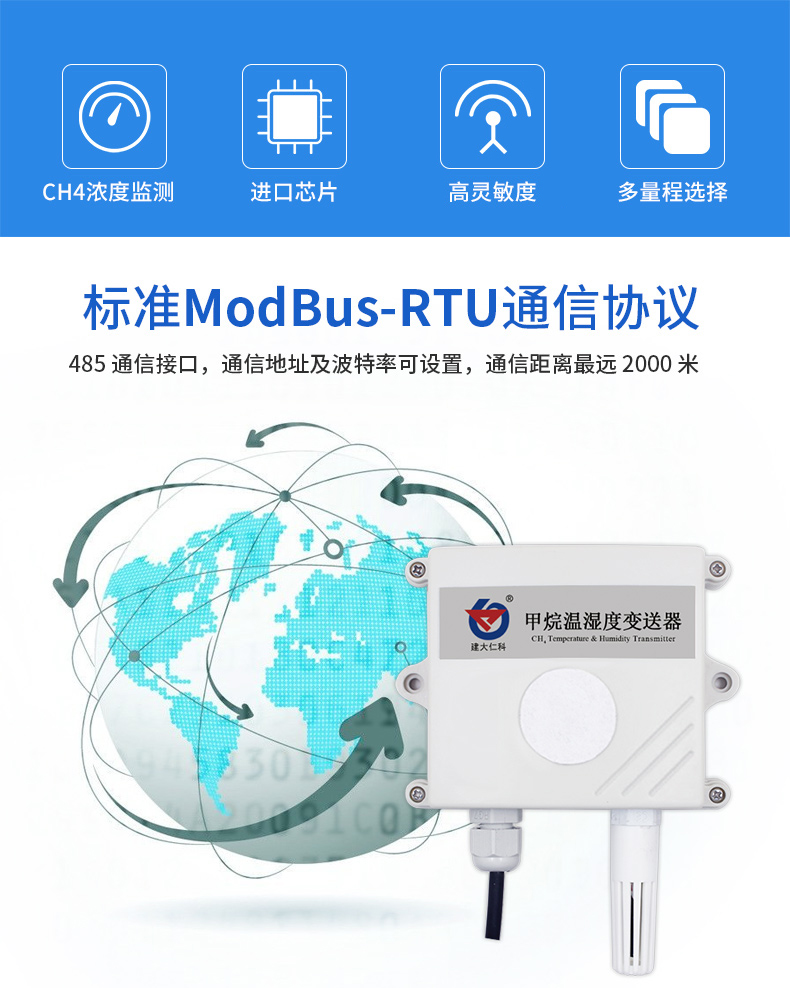

2.1.3 甲烷變送器
建大仁科甲烷變送器采用隔爆ExdIMb防爆等級的傳感器，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。
2.1.3.1 功能特點
■ 采用隔爆 ExdIMb 防爆等級的傳感器穩定耐用。
■ 量程 0-100%LEL，其他量程亦可定做。
■ 測量精度高，可達±5%FS 以內,重復性可達 2%以內。
■ 485 通信接口標準 ModBus-RTU 通信協議，地址、波特率可設置，通信距離最遠 2000 米。
■ 可選配高品質 OLED 顯示屏，現場可直接查看數值，夜晚亦可清晰顯示。
■ 現場供電采用 10~30V 直流寬壓供電，可適應現場多種直流電源。
■ 產品采用壁掛式防水殼，安裝方便，防護等級高可應用于惡劣的現場環境。
2.1.3.2 技術參數
|
供電電源 |
10~30V DC |
|
輸出信號 |
485 |
|
功耗 |
0.9W |
|
量程 |
溫度 |
-40℃~+80℃ |
|
濕度 |
0~100%RH |
|
甲烷 |
0-100%LEL |
|
精度 |
溫度 |
±0.5℃（25℃） |
|
濕度 |
±3%RH（60%RH,25℃） |
|
甲烷 |
±5%FS，不低于 5%Vol 的氧氣環境 |
|
工作溫度 |
-20~40℃ |
|
工作濕度 |
0~95%RH 無冷凝 |
|
壓力范圍 |
80~116kPa |
|
穩定性 |
≤7%信號值/年 |
|
重復性 |
≤2% |
|
響應時間 |
≤15s |
|
預熱時間 |
≥5 分鐘 |
|
甲烷零點漂移 |
±2%FS |
|
使用壽命 |
≥24 個月 |
|
分辨率 |
1%LEL |

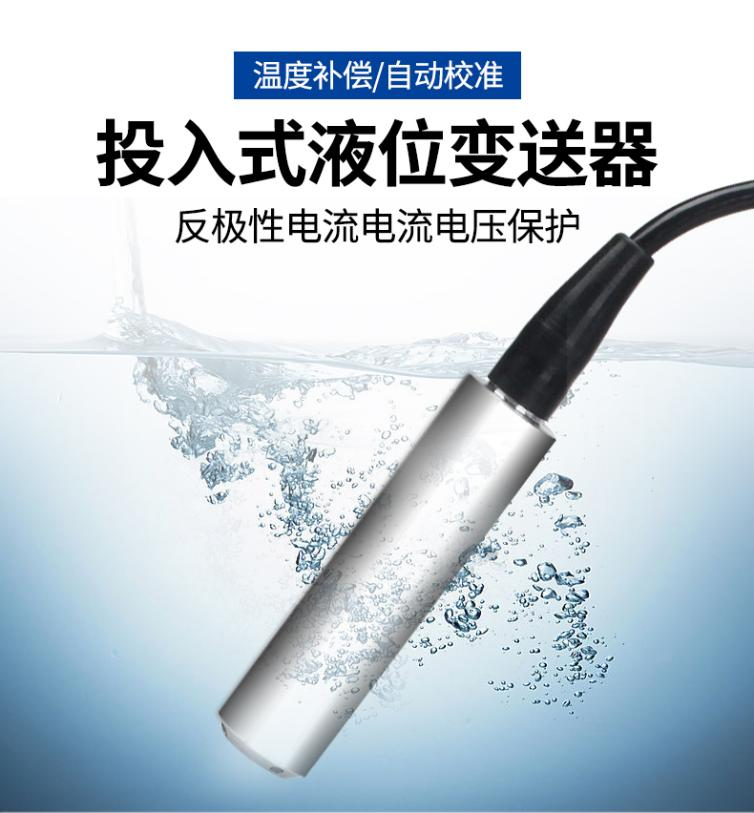

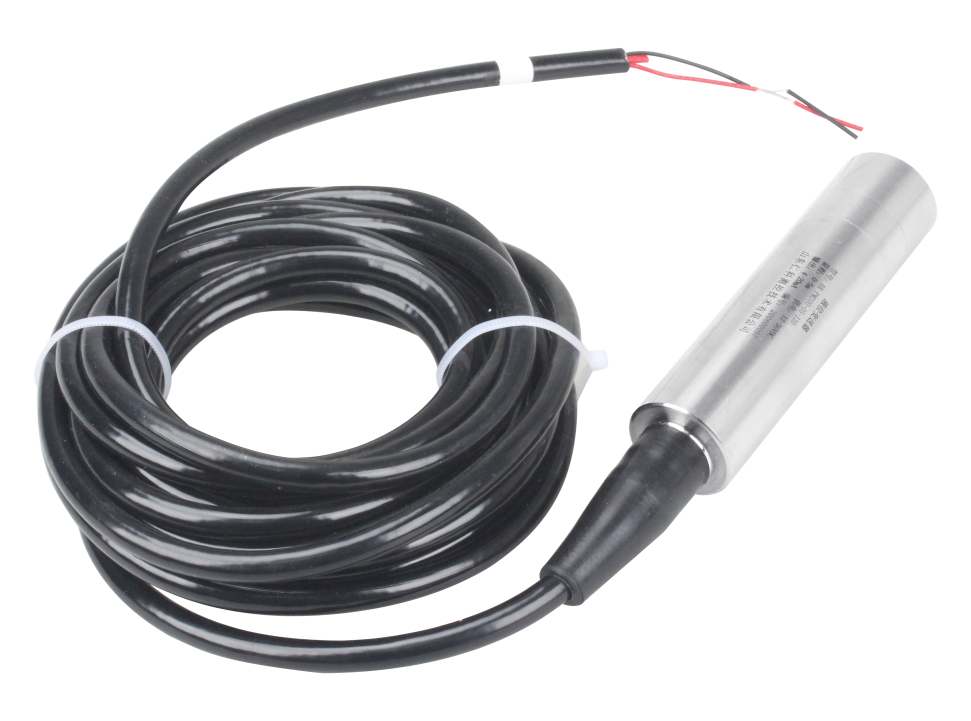

2.1.4 PM200系列投入式液位變送器
反極性保護和瞬間過電流過電壓保護，符合EMI防護要求； 可溫度自動補償，溫飄自動修正； 采用高品質導氣線纜，可常年在水中浸泡； 過載及抗干擾能力強,經濟實用穩定； 采用核心自動校正算法，可有效防止因水面波動而引起的數值波動； 斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊。
2.1.4.1 功能特點

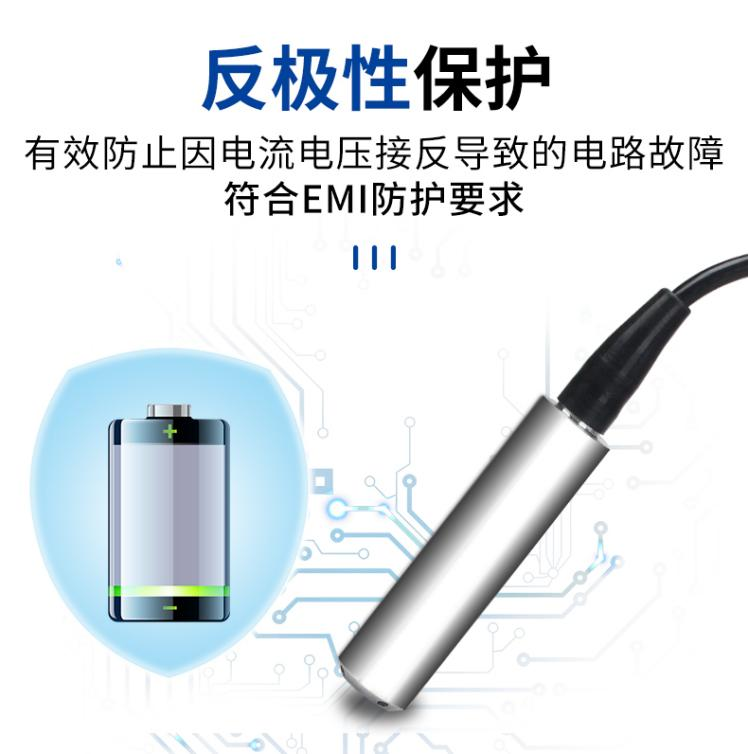

■ 反極性保護和瞬間過電流過電壓保護，符合 EMI 防護要求；
■ 可溫度自動補償，溫飄自動修正；
■ 采用高品質導氣線纜，可常年在水中浸泡；
■ 過載及抗干擾能力強,經濟實用穩定；
■ 采用核心自動校正算法，可有效防止因水面波動而引起的數值波動；
■ 斜坡式導液孔，可有效防止淤泥雜質進入，亦可防沖擊。
2.1.4.2 技術參數
|
測量范圍 |
0-100m（可選） |
|
測量精度 |
0.2%FS，0.5%FS（默認） |
|
輸出信號 |
4-20mA，0-5V，0-10V |
|
過載能力 |
＜1.5倍量程 |
|
溫度漂移 |
0.03%FS/℃ |
|
供電電源 |
12-36VDC 典型 24V |
|
功耗 |
0.48W |
|
介質溫度 |
-10~50℃ |
|
測量介質 |
對不銹鋼無腐蝕的油、水等 |
|
防護等級 |
IP68 |
|
負載能力 |
電流帶負載能力：≤500Ω |
|
電壓輸出電阻：≤510Ω |

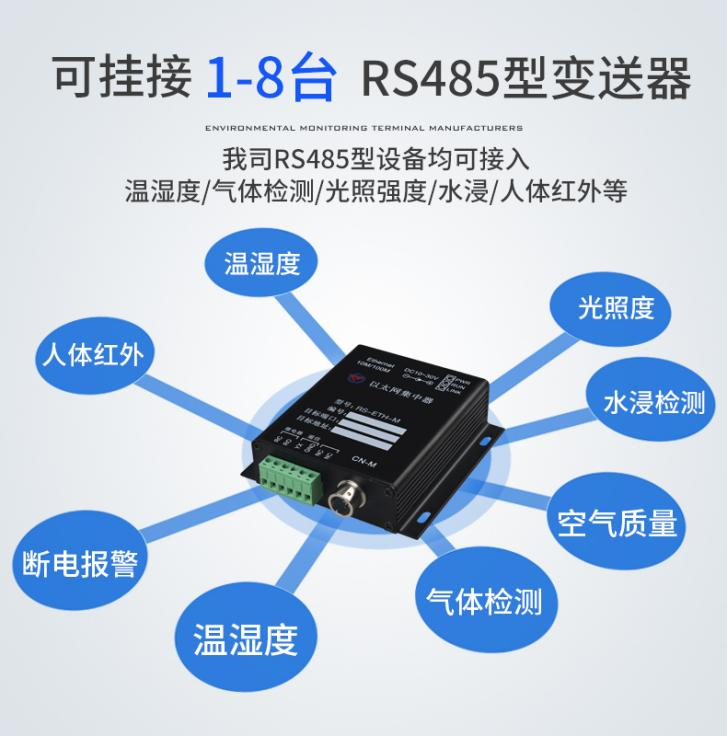

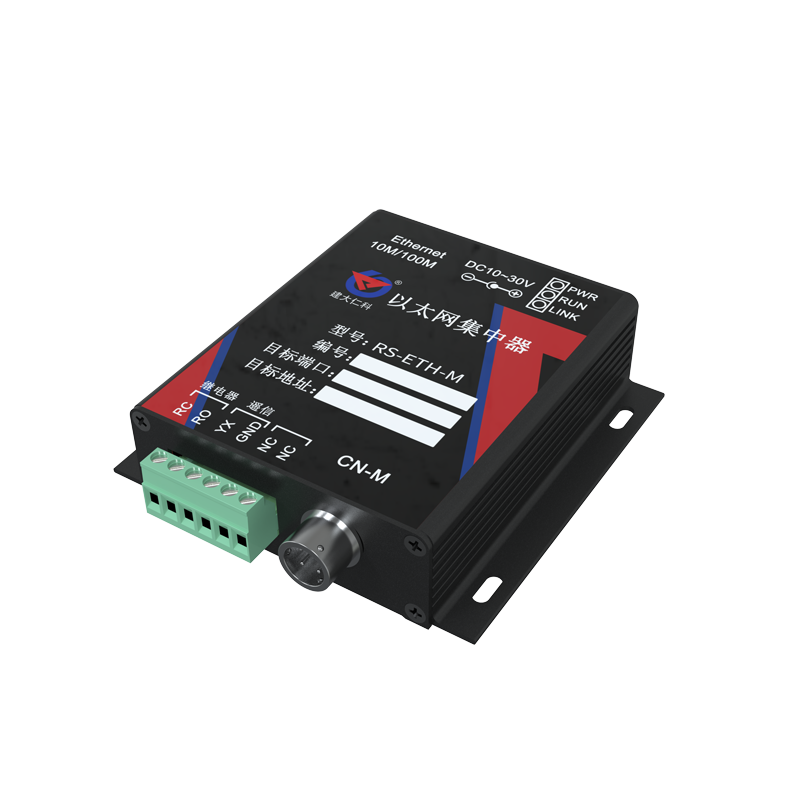

2.1.5 以太網集中器
通過以太網傳輸數據的集中器，可接入本公司所有類型的RS485型的變送器1-8臺，適用于一個空間內采集多點的數據，通過一個集中器上傳網絡，此方案整體設備成本較低。
2.1.5.1 功能特點
■ 可掛接 1-8 臺本公司的 RS485 型變送器（溫濕度、光照、水浸、斷電等）
■ 通過以太網上傳數據
■ 局域網內通信、跨網關廣域網通信
■ 支持動態域名解析 DNS
■ 采集器可為掛接的 RS485 設備提供集中供電
■ 設備參數通過網口配置，簡單方便
■ 設備可設置溫濕度上下限，并與繼電器關聯
■ 帶有 1 路繼電器觸點或者有源觸點輸出（訂貨時指定）
■ 帶有 1 路開關量信號輸入
■ 可接入我公司 RS-RJ-K 軟件平臺及云監控平臺
■ 設備 10~30V 供電
2.1.5.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RJ45 |
支持靜態IP地址、IP地址自動獲 取功能、支持跨網關、域名解析 |
|
CN-M接口 |
為RS485型變送器供電和通訊 |
|
數據上傳間隔 |
1s~1000s |
數據上傳間隔 1s~1000s 可設 |
|
設備工作溫度 |
-20℃~60℃ |
|
|
供電 |
10~30VDC |
供電 |
|
功率 |
1.5W |
設備本身，不包括下級設備供電 |
三、綜合環境監控云平臺
3.1 概述
環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹

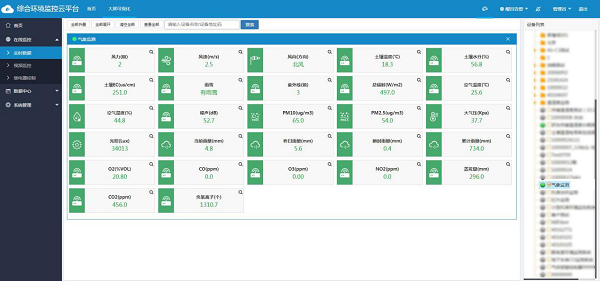

3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

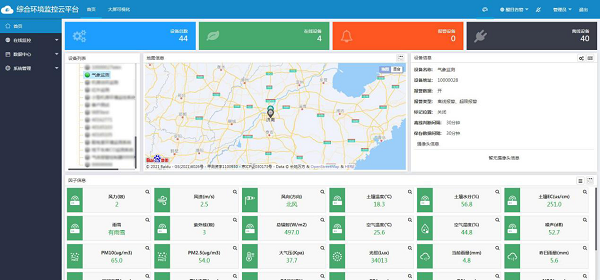

【首頁數據展示】
【列表展示】

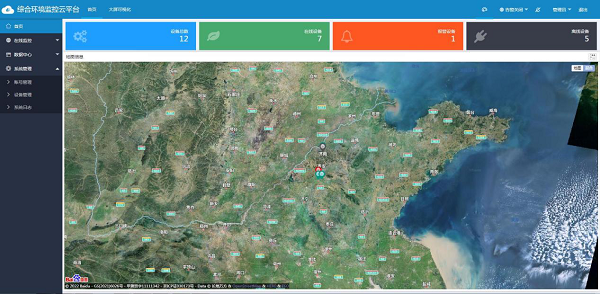

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。

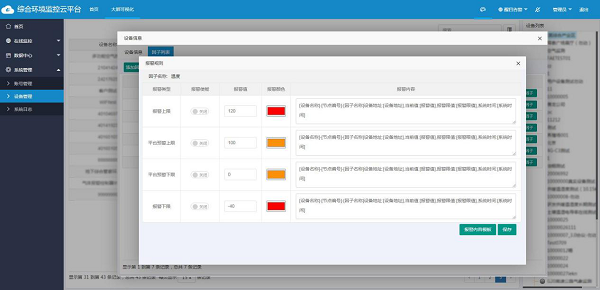

3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

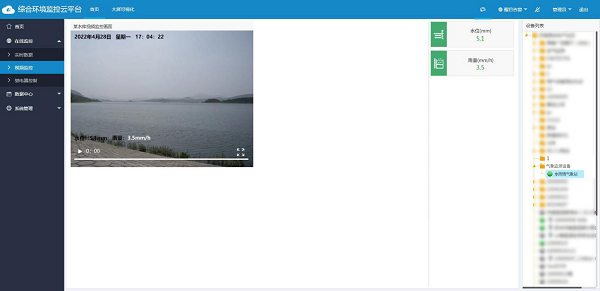

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

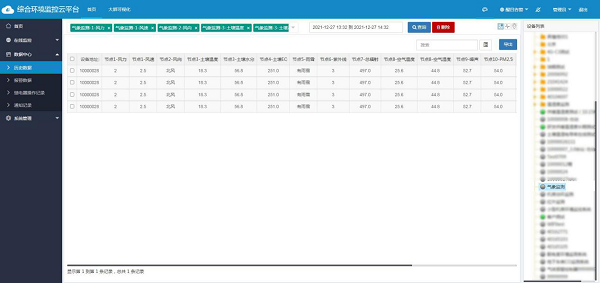

【歷史數據列表查看】

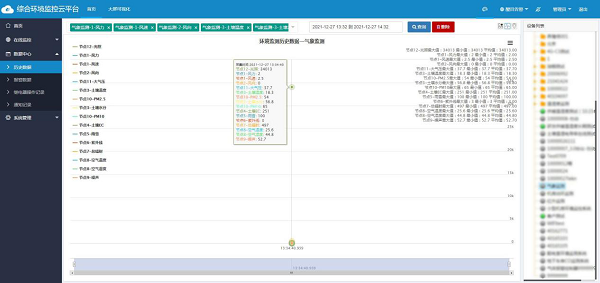

【歷史數據曲線查看】

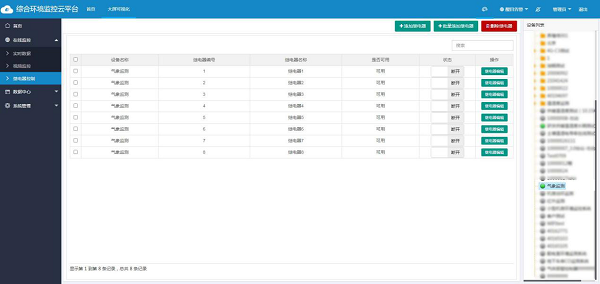

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

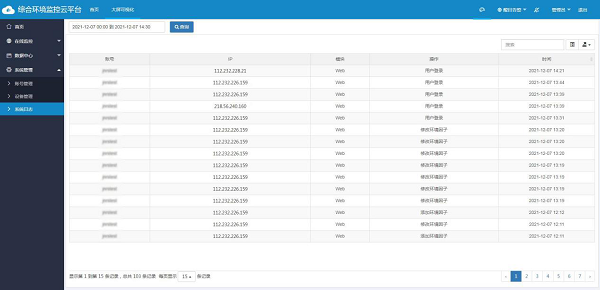

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

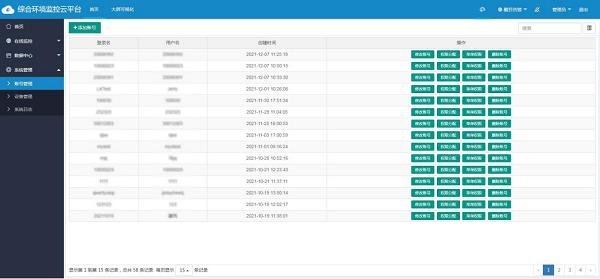

【賬號管理】
3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

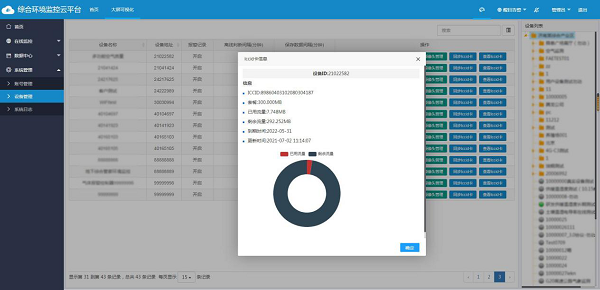

3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

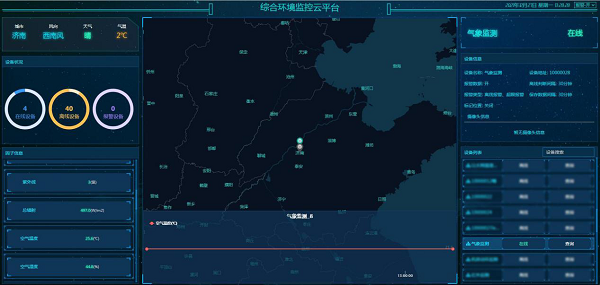

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

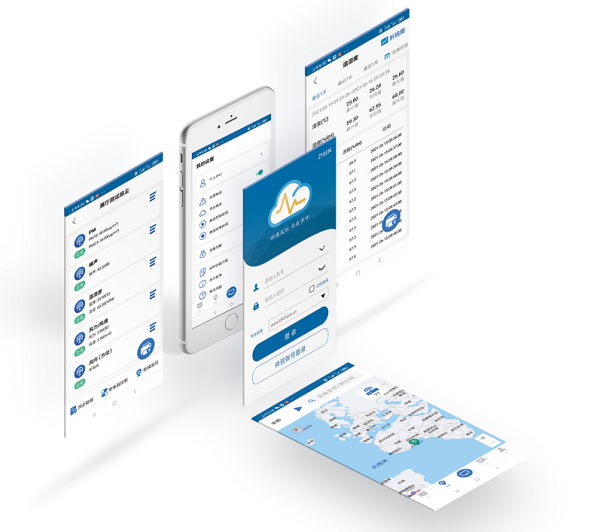

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
