一、 系統概述
1.1 方案背景
我國是世界上自然災害發生十分頻繁、災害種類甚多,造成損失十分嚴重的少數國家之一,每年由于干旱、洪澇、臺風、暴雨、冰雹等災害危及到人民生命和財產的安全,因民經濟也受到了極大的損失,而且,隨著經濟的高速發展,自然災害造成的損失亦呈上升發展趨勢,直接影響著社會和經濟的發展,因此,做好防御和減輕氣象災害,保護國家和人民生命財產安全,各級氣象主管機構所屬的氣象臺站向社會公眾發布氣象災害預警信號是十分普遍的方式。
近年來，由于全球變暖導致的不規則天氣讓人們的生活越來越離不開氣象預報,而氣象預報所依賴的氣象觀測是氣象工作的基礎。這其中地面氣象觀測是其重要組成部分,為天氣預報、氣候分析、科學研究切換調整為業務運行,這一舉措標志著我國地面氣象觀測將與自動化牢牢結合,以往耗費人力、物力與時間的氣象觀測員工作將成為歷史。
1.2 方案概述
■ 構建一體化業務支撐平臺，形成農業產業體系

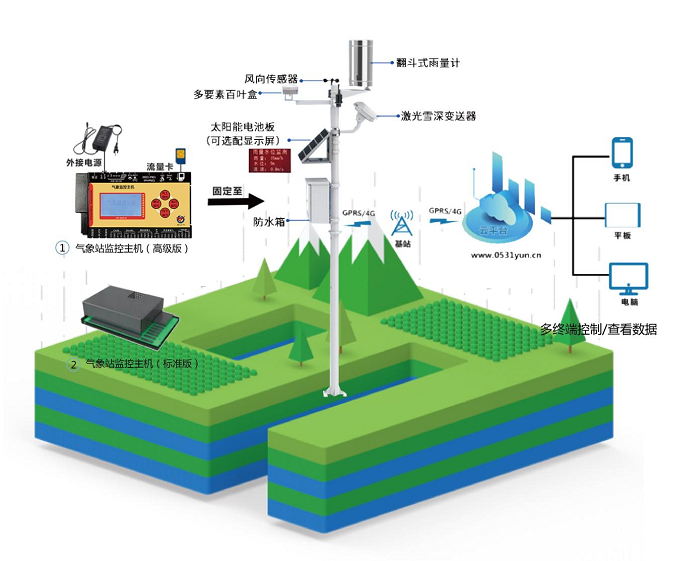

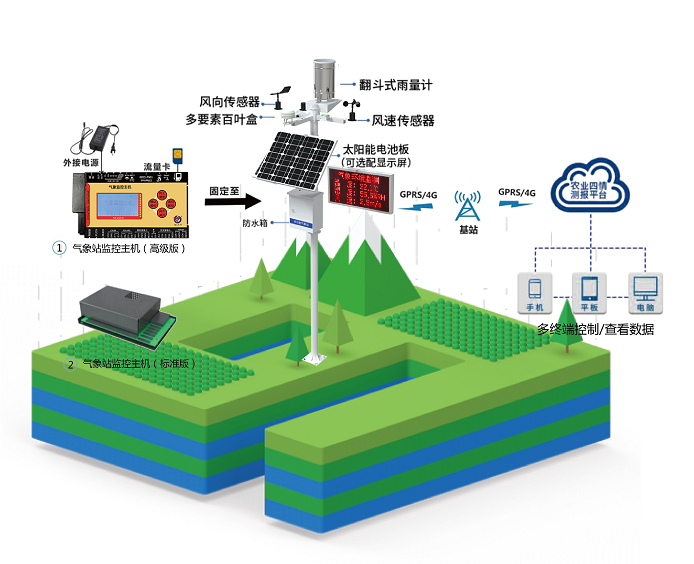

建大仁科室外氣象站RS-QXZ-3設計帶有1路ModBus- RTU主站接口,能接入我公司生產的空氣溫濕度、風速、風向、PM2.5、 PM10、 大氣壓力、光照、紫外線氧氣等485型變送器(可自由搭配多種測量要素);外接1路翻斗式雨量計RS-05B ,能夠采集總雨量、瞬時雨量、日雨量和當前雨量。室外氣象站以GPRS通訊技術為基礎,實現數據自動上傳。室外氣象站帶有1路多功能GPRS通信接口,先將移動或聯通的手機卡插入卡槽,再把GPRS天線放在防水箱外,保證通訊信號不被屏蔽。當氣象站工作后,通過GPRS信號定時(1S~10000S/次可設)向監控中心云平臺發送氣象實時數據,實現數據實時顯示、數據超限告警、遠程監控、數據存儲下載等功能。
1.3 室外氣象站監測
二、 系統簡介
2.1 方案組成
2.1.1 氣象站

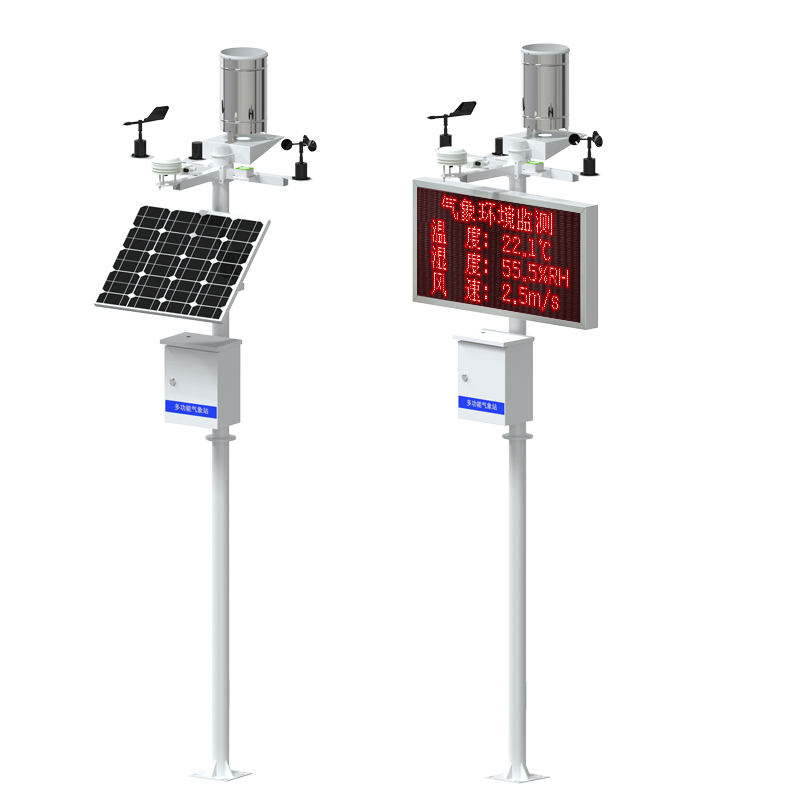

RS-QXZN 標準版氣象站是一款我司標準配置的氣象站。
2.1.1.1 功能特點
· 具有 1 路 ModBus-RTU 主站接口可接入我司 485 變送器：風速、風向、土壤溫度水 分、土壤 ECTH、土壤 PH、空氣溫濕度、噪聲、空氣質量、大氣壓力、光照、雨雪、 紫外線、總輻射、CO、O3、NO2、SO2、H2S、O2、CO2、蒸發量、負氧離子、 NH3、TVOC 等變送器。
· 外接翻斗式雨量計，可采集總雨量、瞬時雨量、日雨量、當前雨量。
· 默認1路繼電器輸出，第2路繼電器輸出選配。
· 1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
· 具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態 軟件，還可用作外接室外屏（選配）。
· 可外接 1 路室外 LED 單色顯示屏，默認點陣 96*48（最大點陣數 1024*256）。
· 多種測量要素可自由搭配。
· 可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
· 支持市電與太陽能雙供電，保證設備在惡劣的情況下也可以正常不間斷工作。
· 設備唯一8位地址，易于管理識別，可搭配我司提供的多種軟件平臺。
2.1.1.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
供電 |
外部電源供電 |
220V AC 交流電 |
|
雙供電 |
支持 220V 市電與太陽能板雙供電 （優先市電供電，當市電斷電后太陽能板和 蓄電池提供供電，設備正常工作不會間斷） |
|
太陽能供電 |
配套我司太陽能電池板和蓄電池（蓄電池續航時間 7 天左右） |
|
數據上傳接口 |
GPRS 無線 |
通過 GPRS 方式上傳數據 |
|
4G |
通過 4G 方式上傳數據 |
|
RJ45 網口 |
通過網口方式上傳數據 和 GPRS 或 4G 上傳方式無法共存 |
|
ModBus-RTU 從站接 口 |
支持外部設備通過 ModBus-RTU 協議問詢氣 象站中的數據。 |
|
數據采集通信接口 |
主 RS485 接口 |
能夠采集 485 接口的變送器的數據，最長通 信距離≥1500 米 |
|
點陣 LED 屏顯示 接口 |
LED 屏顯示接口 |
默認搭配 96*48 點陣的室外屏 |
|
繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A 可用作遠程控制，默認一路繼電器輸出，兩 路繼電器輸出選配 |
|
1 路翻斗式雨量計 脈沖信號輸入 |
采集開關量脈沖信號進 行雨量計量 |
默認脈沖當量：0.2mm 可上傳瞬時雨量、日雨量、當前雨量及累計 雨量值。 （默認采用第二路開關量作為雨量計輸入） |
|
數據上傳間隔 |
2S~10000S |
數據上傳間隔 2S~10000S 可設（默認 30s） |

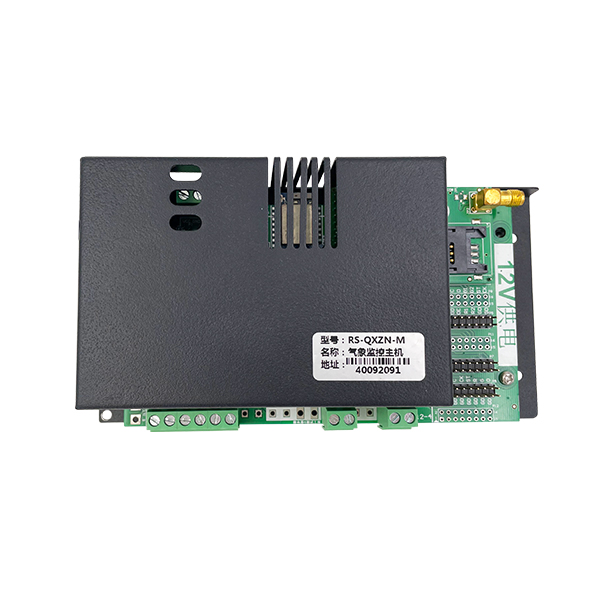

2.1.2 氣象監控主機（高級版）

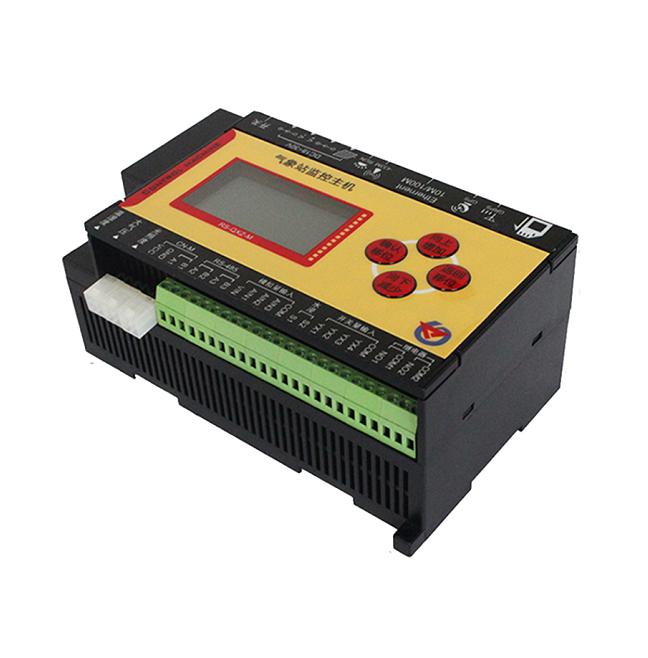

氣象監控主機是一款專用于氣象站控制主機，大屏中文液晶顯示，界面簡潔友好，報警內容可自定義。
2.1.2.1 功能特點
·可外接1路室外LED單色顯示屏，支持最大點陣數1024*256；
·1路多功能GPRS通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺；
·具有1路ModBus-RTU從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件；
·內置數據存儲，可存儲52萬條記錄，通信故障時，設備自動存儲，通信恢復后可將存儲數據上傳。
2.1.2.2 技術參數
|
參數名稱 |
范圍或接口 |
說明 |
|
數據上傳通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
GPRS 無線 |
通過 GPRS 方式上傳數據 |
|
GSM 短信 |
支持短信報警 |
|
ModBus-RTU 從站接 口 |
支持外部設備通過 ModBus-RTU 協議問 詢監控主機中的數據。 |
|
數據采集通信接口 |
從 RS485 接口 |
能夠采集 1-32 臺 485 接口的變送器的數 據，最長通信距離≥1500 米 |
|
點陣 LED 屏顯示 接口 |
LED 屏顯示接口 |
支持最大點陣數 1024*256 的單色 LED 顯 示屏 |
|
數據上傳間隔 |
1S~10000S |
數據上傳間隔 1S~10000S 可設 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
供電 |
外部電源供電 |
供電電壓 10-30V DC |
2.1.3 氣象監控主機（標準版）
氣象站套餐，1 路風速，1 路風向，4 路土壤溫度+水分，4 路土壤 電導率+PH，1 路空氣溫濕度，1 路噪聲，1 路二氧化碳，1 路大氣壓力，1 路光照，1 路雨雪狀態，1 路紫外線，1 路總輻射，1 路一氧化碳，1 路臭氧，1 路二氧化氮，1 路二氧化硫，1 路硫化氫，1 路氧氣，1 路負氧離子），土壤氮磷鉀，1 路雨量采集（總雨量+瞬時雨量+日雨量+當前雨量），2 路繼電器輸出（選配）； 可選擇監測要素，出廠時會配置好，用戶無需配置，只需要按照說明接線?？勺鎏柲芎褪须婋p供電。最多可接入8臺我司RS485型設備。
2.1.4 激光雪深變送器
激光雪深變送器采用相位法激光測距原理，是一種數字化雪深測量儀器。設備不易受環 境因素的影響，基于通用激光測距技術，通過溫度補償解決激光器的溫度穩定性，具有測量 準確度高、穩定性好的特點。
2.1.4.1 功能特點
· 設備可自動測量傾斜角度，安裝時無需進行角度測量，方便快捷。
· IP65 防護等級設計，可長期工作于室外。
· 自動加熱功能，低于設置溫度時，自動開啟加熱保證測量的穩定。
· 設備可與我司氣象站搭配使用，可以LED大屏顯示數據以及上傳至我司免費云平臺查看數據。
2.1.4.2 技術參數
|
直流供電（默認） |
DC 10-30V |
|
最大功耗 |
0.8W（加熱時 3.5W） |
|
工作溫度 |
40℃~+50℃，0%RH~95%RH(非結露) |
|
分辨率 |
1mm |
|
精度 |
±1mm |
|
量程 |
0.05 ~ 1.5m |
|
輸出信號 |
RS485(Modbus 協議) |
|
激光類型 |
635nm，﹤1mw |
|
激光等級 |
Ⅱ級 |
|
單次測量時間 |
0.05 ~ 1S |
|
光斑大小 |
點光斑 5mm@10m 線光斑 3mmX150mm@10m |
2.1.5 監測要素設備外觀
|
多氣體合一百葉盒 |

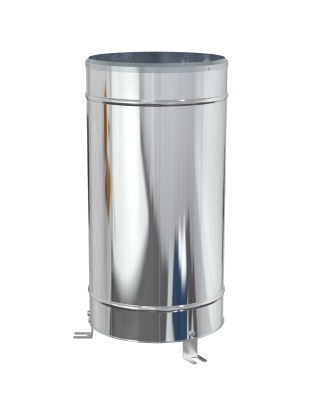

翻斗式雨量計 |
蒸發量變送器 |
雨雪變送器 |
 |
 |
 |
 |
|
該一體式百葉箱可廣泛適用于環境檢測，設備采用標準ModBus-RTU 通信協議，RS485信號輸出，通信距離最大可達2000米（實測）。 |

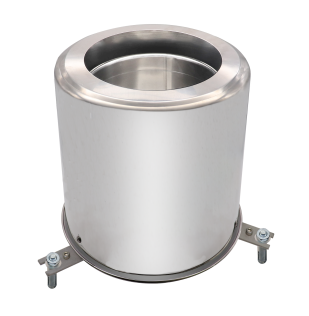

本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。 |
我司研發用來觀測水面蒸發的儀器，產品采用雙層不銹鋼結構設計，可有效隔離外界干擾，并防止因太陽直曬導致的蒸發量誤差，使測量精度更加準確。 |
雨雪變送器是測量室外或自然界是否降雨或降雪的定性測量設備。 |
|
鋁殼紫外線變送器 |
聚碳風速傳感器 |

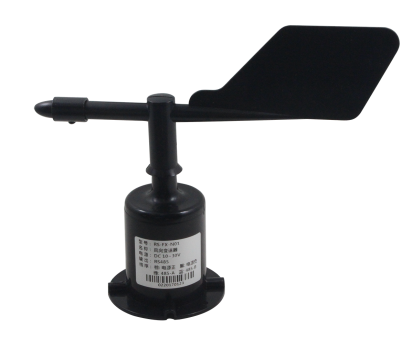

聚碳風向傳感器 |
雨雪變送器 |
 |
 |
 |
 |
|
鋁殼紫外線變送器RS-UV-*-AL基于光敏元件將紫外線轉換為可測量的電信號原理，實現紫外線的在線監測 |

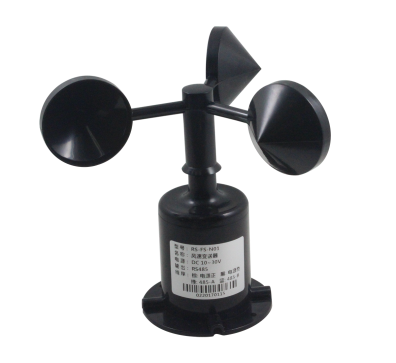

外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速信息，殼體采用聚碳酸酯復合材料，多種輸出模式可選。 |
外形小巧輕便，便于攜帶和組裝，全新的設計理念可以有效獲得風向信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，能夠保證變送器長期使用不變形。 |
雨雪變送器是測量室外或自然界是否降雨或降雪的定性測量設備。
|
|

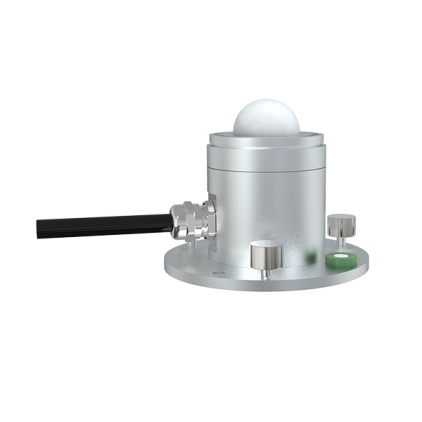

鋁殼光照度變送器 |
二氧化碳變送器 |
 |
 |
|
一款高精度感光變送器，輸出數值計量單位為Lux,設備采用鋁制外殼，防護等級IP65。485通信，標準ModBus-RTU通信協議，通信地址及波特率可設置，最遠通信距離2000米，產品供電為7-30V寬電壓供電。 |

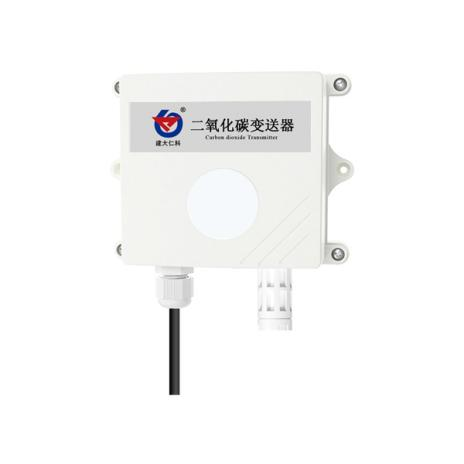

該變送器采用新型紅外檢定技術進行CO2濃度測量，反應迅速靈敏，避免了傳統電化學傳感器的壽命及長時間漂移問題。 |
三、軟件平臺

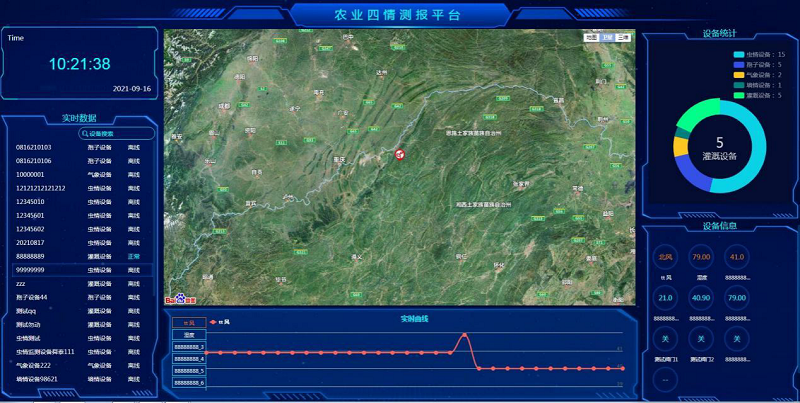

3.1農業四情平臺（farm.0531yun.cn）
農業四情測報平臺是集灌溉、蟲情、苗情、墑情、孢子監測于一體的在線監控平臺。該平臺可以通過賬號密碼在不同終端登錄，實現對監測點位置、設備類型的實時監測，還可以通過手機、Pad、計算機等信息終端向管理者推送實時監測信息、歷史數據曲線查看、告警信息，方便工作人員及時維護，提高其的穩定性和可靠性。
3.1.1 實時數據

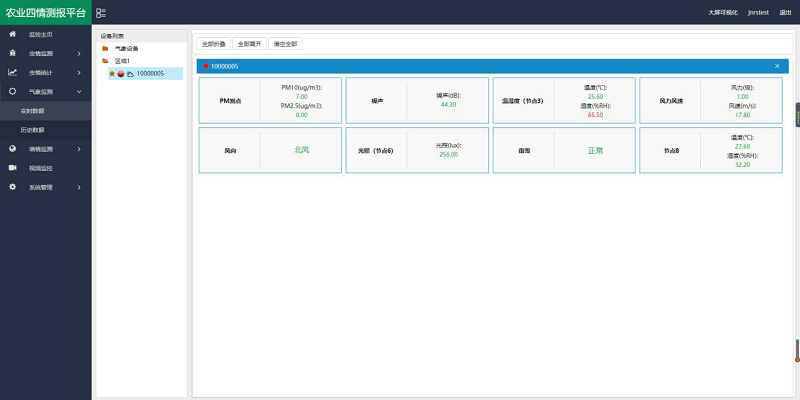

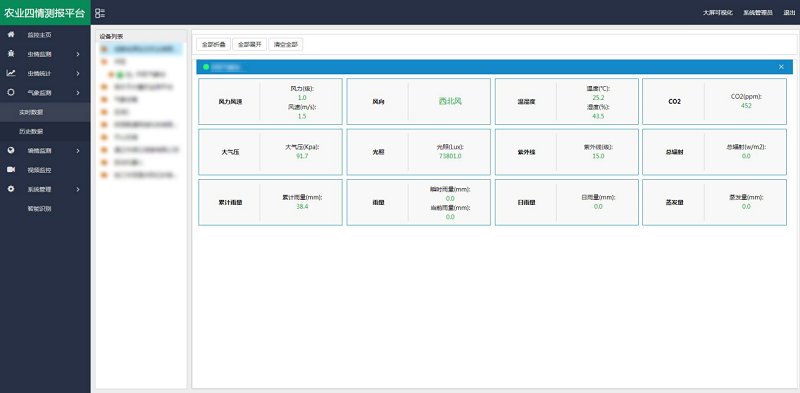

該模塊可實時展示區域下所有氣象設備的狀態?？梢赃x擇多個設備， 右側展示選中設備的狀態和節點數據。
注：設備離線顯示灰色，設備在線顯示綠色，設備報警顯示紅色。
【數據超限變紅】
3.1.2歷史數據
可查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。報警數據會以紅色顯示，支持生成數據曲線圖，具有單個或多個因子數據存儲/查 詢/導出數據功能，支持PDF、excel等多種數據格式導出。同時可導出數據查詢的時間 段、查詢數據賬號、設備電量、設備在線狀態等重要信息。
【歷史數據列表查看】

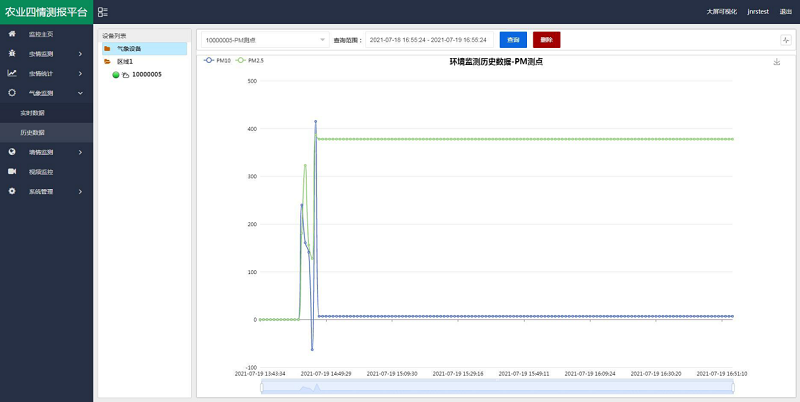

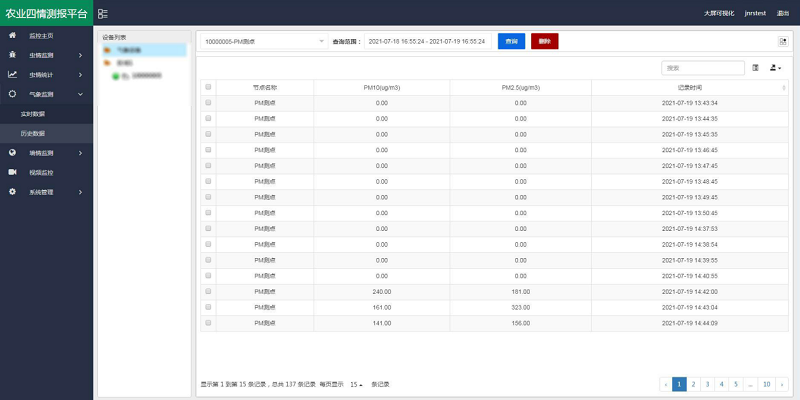

【歷史數據曲線查看】
3.1.3視頻監控

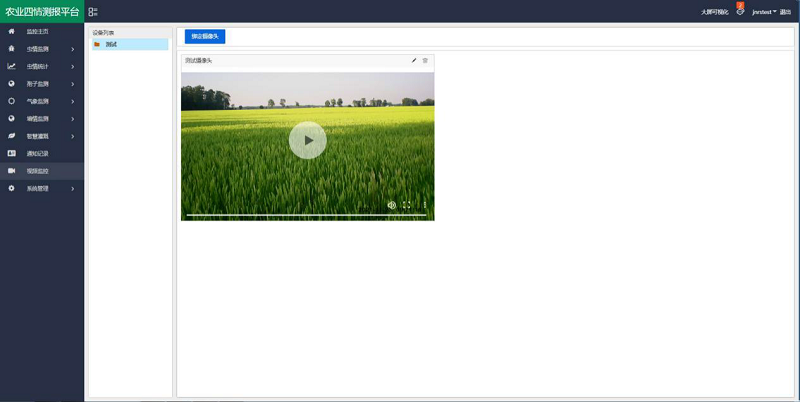

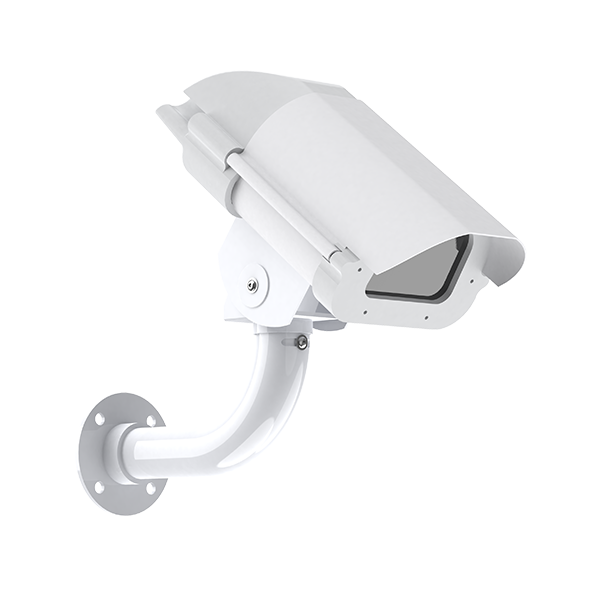

全面性的監管，實現農作物周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
3.1.4 系統管理
系統管理包括用戶管理、區域管理、設備管理、系統日志四部分。

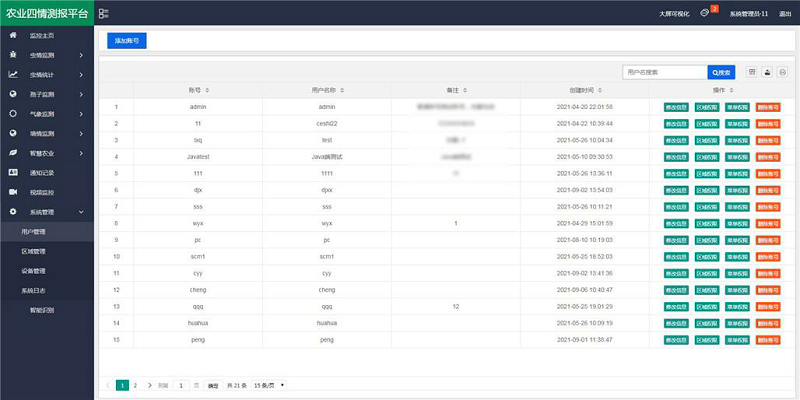

用戶管理：該模塊具有添加子賬號、修改子賬號、管理子賬號、設置區域權限、 菜單權限等功能。
3.1.5大屏可視化
可投屏顯示，自動刷新，滾動播放所有設備信息，數據清晰、直觀，便于管理員進 行系統查看。
