第一章 項目概述
1.1 項目背景
近20年來，我國城市化進程加快，城市地區由于人口密集，物資財產密度不斷加大等特點，高強度暴雨積水形成的洪澇災害對城市化地區產生的威脅和帶來的損失愈來愈大。由于城市的不斷擴建，使工業區、商業區和居民區等不滲水的面積越來越大，而樹木，農作物、草地等滲水面積逐步減??；同時，在城市化過程中也使相當部分的流域被不滲水地面所代替。如此，雨季暴雨來襲時，下穿隧道、下沉式道路、低洼路段等容易造成積水。
尤其是下穿隧道和下沉式道路，當路過的車輛對該路段積水情況不了解，很容易被突發的積水淹沒并困在水中，同時該路段積水難以快速排出，車內人員來不及逃生的話，容易造成人員傷亡，此類事件在北京、廣州、深圳等人口密集的城市已經發生了多起。所以對下穿隧道、下沉式道路內澇進行監測報警問題成了城市積水問題里面的最嚴重、最迫切需要解決的問題。為最大程度降低道路積水導致的內澇所造成的損失，一方面我們要大力加強城市排水基礎建設，另一方面為全面掌握城市內澇狀況，實現排水的統籌調度。
目前，針對城市積水排查大部分還采用人工巡查方式對立交橋和公路低洼區域的積水進行監測，以確定該地點的積水情況，此方法無法科學及時的反饋正確信息，同時會造成大量的人力浪費，而采用安裝監控攝像頭的方式雖避免人工實地查看，但不能準確的反映積水深度，同時監測畫面也會造成觀測人員的錯誤判斷，而且影像設備在黑夜或光線較為暗淡的情況下，也無法滿足自動監測的需要。
1.2 建設目標
在研發設計城市道路積水實時監測在線告警系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化、智慧型現代城市道路積水監測預警體系，實現對各個道路積水集中分布式監控和智能化管理的目標，保證系統的高穩定性、高可靠性、高安全性。具體目標如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的道路積水監測實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
在城市道路積水實時監測在線告警系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
城市道路積水實時監測在線告警系統安全可靠，具有一定的安全保護措施，防止病毒感染、攻擊，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.3 設計依據
■ 《水位監測標準》（GBJ138-1993）
■ 《水位觀測標準》（GB/T 2800I~2001）
■ 《水雨情預報規范》（SL250—2000）
■ 《水文自動測報系統技術規范》（SL 61-2015）
■ 《水文自動測報系統設備通用技術條件》（GB/T 27994-2011）
■ 《水文自動測報系統通信電路設計規定》（SL 199-1997）
■ 《水文自動測報系統設備基本技術條件》（SL/T 102-1995）
■ 《水情自動測報系統運行維護規程》（DL/T 1014-2006）
■ 《水情自動測報系統技術條件》（DL/T 1085-2008）
第二章 項目介紹
2.1 城市道路積水實時監測在線告警系統介紹
城市道路積水實時監測在線告警系統是一個綜合利用計算機網絡技術、數據庫技術、通信技術、新型傳感技術等構成的系統，以物聯網技術為支撐，集“智能感知、智能服務”為一體，建設智能監測體系，提高調控能力，為保障人民生命、財產安全等提供技術手段。
該系統由積水監測站、環境監控云平臺組成，主要為城市道路、地面、隧道、立交橋等容易積水的場合提供實時監測及預警服務。系統采用高度集成的一體化設備積水監測站，實時監測城區各低洼路段的積水水位并實現自動報警。通過整合各監測點數據，掌握整個城區內澇狀況，并及時進行排水調度。市政管理部門可借助該系統做到常監測、早預警、早準備，對可能因暴雨出現洪澇的地方進行相應的處理，減少城市內澇發生的幾率，同時對水位上升區域的群眾做好預警工作。交通管理部門可通過該系統獲取各路段的實時積水水位，并借助廣播、電視等媒體為廣大群眾提供出行指南，避免人員、車輛誤入深水路段，減少群眾的經濟損失、保障群眾人身安全。
本系統施工部署非常簡便，細節考慮周到，擴容方便。系統采用4G信號傳輸方式將采集到的水位信號傳輸至環境監控云平臺，無距離限制，還避免了敷設線路的麻煩；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面。

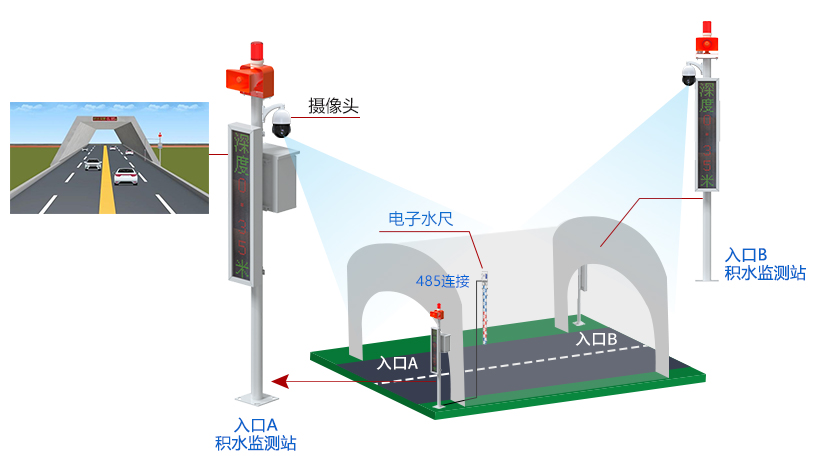

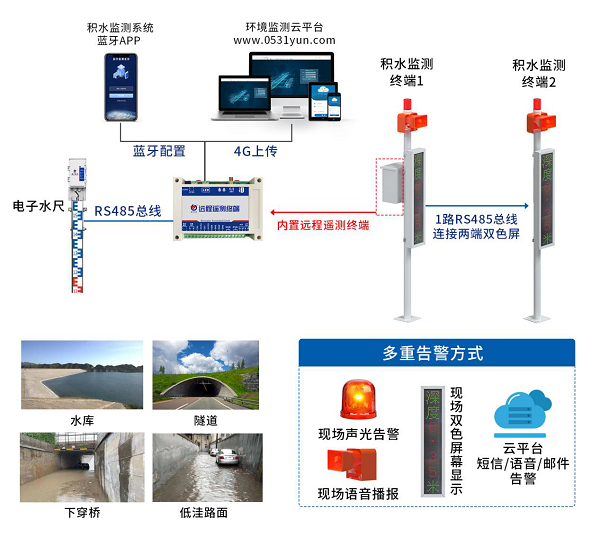

2.2 城市道路積水實時監測在線告警系統拓撲圖
2.3 城市道路積水實時監測在線告警系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為城市道路的運行維護提供更多的技術支持和保障。
■ 專業傳感器，精準監測
城市道路積水實時監測在線告警系統采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ 施工部署簡單、方便
整個系統集軟硬件一體化設計，高度集成，使用壽命長。采用4G（全網通）、以太網方式上傳監測數據至環境監控云平臺，部署簡單方便，避免布線；監控管理平臺多種部署方式，針對簡單需求可以實現傻瓜式安裝，非常人性化，界面友好、操作簡單、功能全面，輕松實現監控功能及報警的配置。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 多平臺遠程管理
城市道路積水實時監測在線告警系統支持電腦PC端、APP移動端、微信公眾號多種方式遠程查看/管理數據。
■ 具有豐富的自動告警方式
當城市道路水位超過設置的限值時，系統支持電話、短信、聲光、郵件等報警功能，及時通知管理人員。同時，現場積水監測站會聲光、語音告警，LED雙色顯示超限數據，提醒現場的行人與車輛。
■ 系統支持設備實時定位
該系統可在云平臺設備管理中設置設備經緯度，當數據異?；驍?shù)據超限，用戶可根據經緯度定位，快捷找出設備異常的位置，及時處理便于后期維護與管理。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現各監測站點統一監管需要。
■ 應用廣泛
該系統即可用于河道、灌渠、地下排水管道網等地為城市排水工作提供數據支持；又可用于路口低洼、下穿橋、立交橋、橋洞、隧道等地為人們出行安全提供保障；還可用于地下車庫預防洪澇災害，保護人們的財產安全，保障社會經濟效益。
■ 軟硬件產品集成度高
城市道路積水實時監測在線告警系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 積水監測站
3.1 簡介

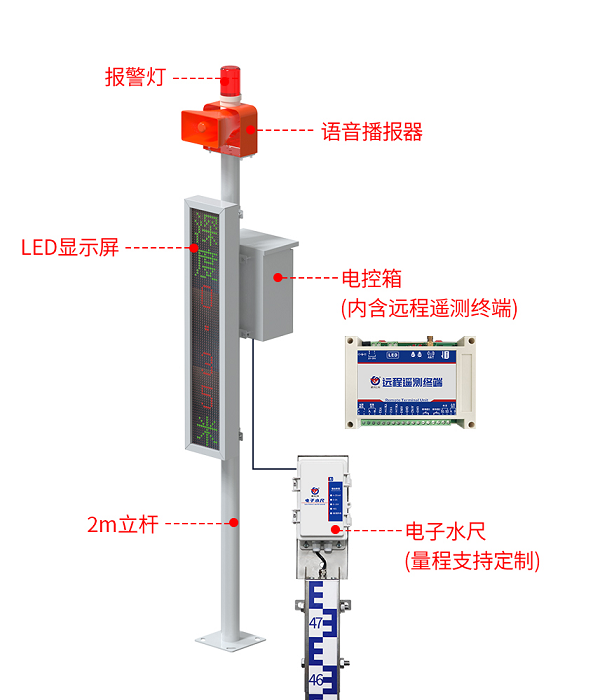

積水監測站（型號：RS-WDM-100-*）由電子水尺、雙色LED顯示屏、電控箱（內含遠程遙測終端）、報警燈、語音播報器、兩米立桿、太陽能供電系統（選配）組成。其中電子水尺通過485通信，將測量到的水位信息傳輸?shù)竭h程遙測終端，遙測終端將得到的水位值通過 4G 通訊模塊，再傳送給后臺服務器，然后傳送到微信小程序/云平臺網頁終端。同時可以將檢測到的水位值，實時顯示在 LED 屏上，水位超限會觸發號筒揚聲器和聲光報警器雙重報警。從而全面掌握城市內澇狀況、實現排水統籌調度，建立起城市內澇監測預警系統。

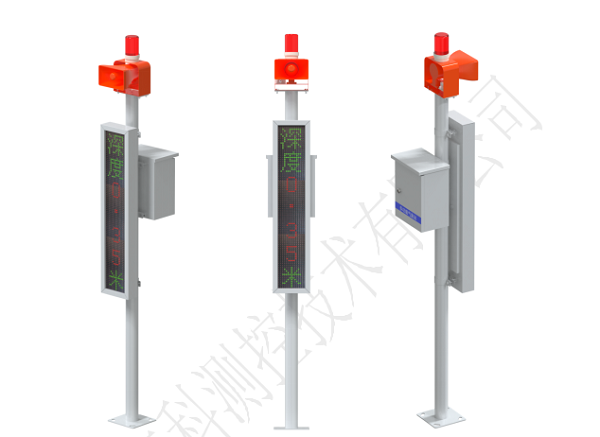

3.2 結構組成
建大仁科積水監測站由以下幾部分組成：
2m立桿+供電系統+防水電控箱（遠程遙控終端）+電子水尺+攝像頭（選配）+雙色LED顯示屏+聲光報警器+語音播報器
3.3 功能特點
■ 1路下行ModBus-RTU接口
積水監測站具有1路下行 ModBus-RTU 接口，連接電子水尺，波特率4800，可實時讀取電子水尺數值。

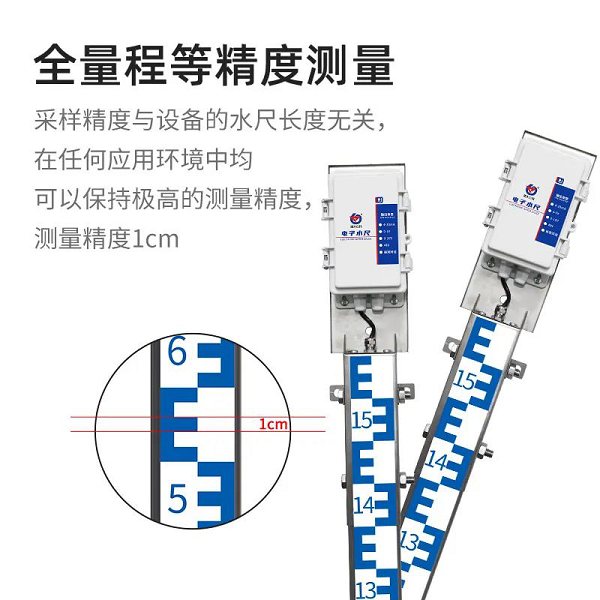

■ 外接電子水尺
建大仁科電子水尺（型號：RS-DR-*-1）采用先進的處理器芯片作為控制器的設備。量程支持定制，通過測量電極的水位以獲取數據，具備極高的精度及抗干擾能力。壁掛式安裝，可根據現場情況進行多種工作模式的修改，外殼采用先進的生產工藝，使用不銹鋼材料做殼體防護材料，內部采用具有高密封性的材料進行特殊處理，使得產品不受泥漿、腐蝕性液體、污染物、沉淀物等外界環境的影響。
■ 4G/RJ45通訊接口（二選一）
積水監測站支持4G全網通，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳?？蛻艨梢虻刂埔诉x擇數據傳輸方式。
■ 1路485口可接字庫卡
積水監測站通過RS485手拉手布線原則，可同時接兩個字庫卡，通過地址區分，波特率為9600，最遠通信距離2000米。方便行人與車輛在隧道、下穿橋等場所，雙向均可看到/聽到路面積水提示。字庫卡使用雙色屏字庫卡，顯示方式為豎直顯示，單元板點陣數為16*96，顯示內容為“當前積水深度0.35米”，可滾動顯示，漢字部分顯示綠色。數字部分正常顯示綠色，超限顯示紅色，離線顯示紅色。限值可通過手機APP設置，默認值為0.15米。

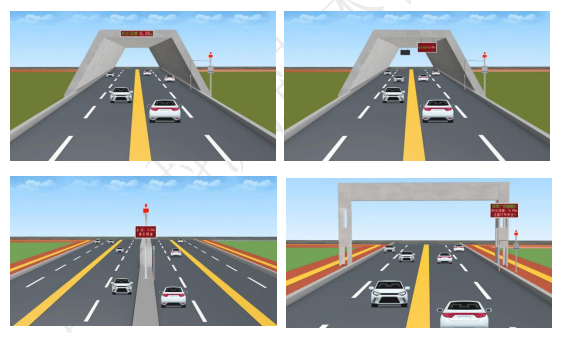

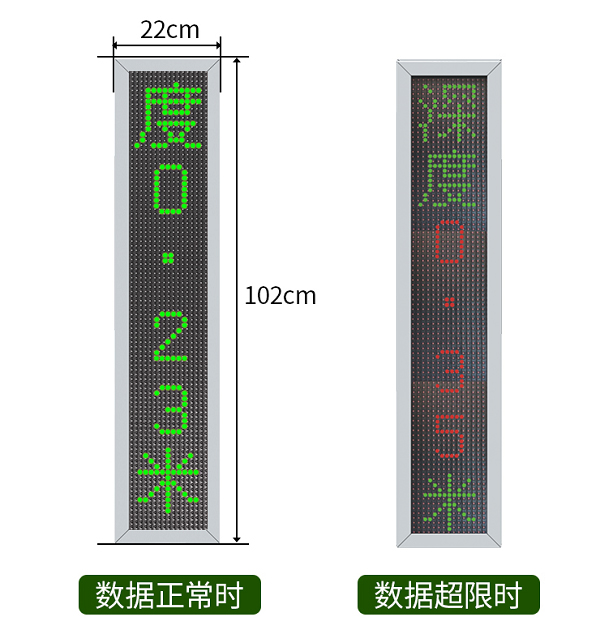

■ 定制LED顯示屏
客戶可根據實際需求定制LED顯示屏尺寸、格式。如下圖：

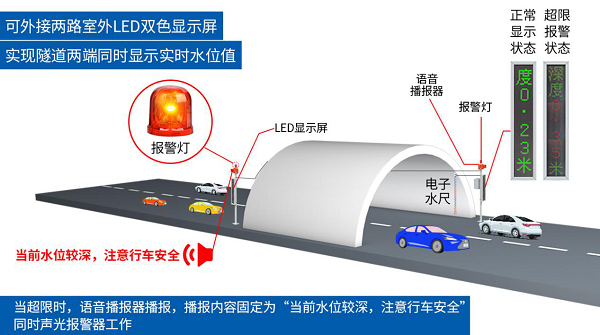

■ 1路485可接聲光報警器和語音播報器
積水監測站可同時接兩組聲光報警器和語音播報器，通過地址區分，波特率9600，使用上行485口接此設備，水位未超設置限值時，聲光報警器和語音播報器都不工作，當超限時，語音播報器自動播報，播報內容固定為“當前水位較深，注意行車安全”同時聲光報警器工作，超限一次聲光報警器和語音播報器播報三次，三次后在判斷是否超限，每次播報間隔固定5S。
■ 選配攝像頭視頻監控
為及時具體了解現場周邊積水情況，積水監測站可選配攝像頭，配備我司網絡視頻字符疊加器將監控畫面一起上傳至環境監測云平臺，對現場積水情況進行實時監測，同時監控視頻可保存回放，方便管理人員隨時查看現場畫面，采取措施預防危險事故發生。

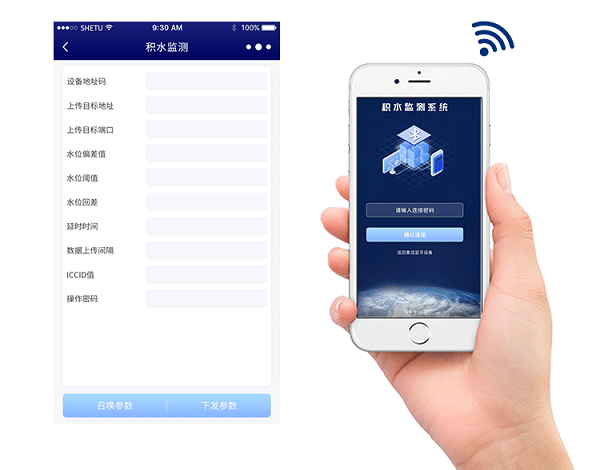

■ 獨有藍牙配置APP
積水監測站除了可以通過遠程云平臺配置，還可通過現場藍牙連接配置APP，配置上傳目標地址、上傳目標端口、水位偏差值、水位閾值、水位回差、延時時間、數據上傳間隔、ICCID值等。
■ 多種供電方式可選擇
建大仁科積水監測站支持三種供電方式，分別是220V交流供電、太陽能板+蓄電池供電、雙供電方式。其中太陽能板+蓄電池供電方式可保障監測站在陰雨天連續工作7天（蓄電池充滿電）。而雙供電方式支持220V市電與太陽能板+蓄電池兩種供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
■ 一體化設計
積水監測站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還方便RS485走線，一舉多得。
■ 抗震防雷性能好
積水監測站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了監測站對野外環境的抵抗能力，使其更加適應野外各種惡劣的環境。
■ 選配攝像頭
為了及時具體了解現場周邊積水情況，積水監測站可選配可適配?？禂z像頭，通過網絡字符疊加器將監控畫面一起上傳至環境監測云平臺，達到對環境的視頻監測。
■ 安裝方便
兼容多種立桿，安裝簡單靈活。
■ 適配性高
可搭配我司提供的多種軟件平臺。
3.4 技術參數
|
供電 |
AC220V |
|
供電方式 |
市電或太陽能供電 |
|
設備功耗 |
≤25 W |
|
工作溫度 |
-40—80℃ |
|
設備接口 |
接口類型 |
說明 |
|
RS-485主站接口 |
通過RS-485采集數據 |
|
LED屏顯示接口 |
雙色LED顯示屏（最大點數96*16） |
|
1路485采集 |
最遠通信距離2000米 |
|
2路開關量(預留） |
電壓輸入范圍：0～5V |
|
2路模擬量(預留） |
采集范圍：4-20mA、0-5V、0-10V
默認4-20mA |
|
1路水浸檢測(預留） |
可檢測有無水 |
|
報警設備 |
支持現場聲光告警、語音播報告警
支持語音播報 |
|
LED屏 |
尺寸102cm*22cm雙色屏 |
|
設備支架 |
2米立桿 |
|
電控箱 |
用于放置遠程遙測終端機、電源 |
第四章 氣象監測子系統
4.1 簡介

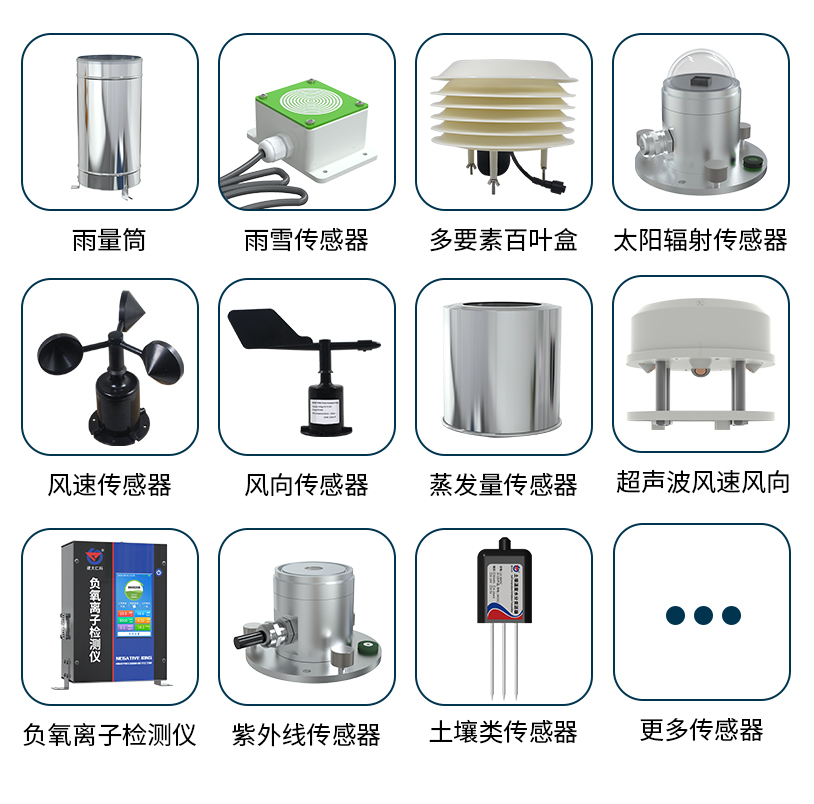

山東仁科城市道路積水實時監測在線告警系統在對道路積水進行實時監測告警的基礎上，增加氣象監測功能，包括雨量、風速、風向、輻射等多種氣象要素可供選擇。其中各種氣象傳感器通過485通信，將測量到的氣象信息傳輸?shù)竭h程遙測終端，遙測終端將得到的氣象信息通過 4G 通訊模塊，再傳送給后臺服務器，然后傳送到微信小程序/云平臺網頁終端，平臺經過分析對可能發生的氣象危險及時預警提醒，從而更好的保證道路行車安全。
4.2百葉盒氣象傳感器
山東仁科氣象多要素百葉盒（型號：RS-BYH-M）可廣泛適用于環境檢測，集噪聲采集、PM2.5 和 PM10、溫濕度、大氣 壓力、光照于一體，安裝在百葉盒內，設備通過遠程遙測終端，以4G上傳的方式將采集到的數據輸送至云平臺服務器。設備充分利用遍布各地的4G通訊網絡實現數據采集和傳輸，達到數據集中監控的目的，大大減少施工量，提高施工效率和維護成本。
4.2.1 功能特點
?噪聲采集，測量精確，量程高達 30dB~130dB。
?PM2.5 和 PM10 同時采集，量程：0-1000μg/m³，分辨率 1μg/m³，獨有雙頻數據采集及 自動標定技術，一致性高。
?測量環境溫濕度，測量單元為瑞士進口，測量準確，量程-40~+120℃。
?寬范圍 0-120kPa 氣壓量程，可應用于各種海拔高度。
?光照采集模塊采用高靈敏度的感光探頭，光照強度量程 0~20 萬 Lux。
?采用專用的 485 電路，通信穩定，10~30V 寬電壓范圍供電。
4.2.2 技術參數
|
參數名稱 |
參數 |
|
供電 |
10-30VDC |
|
最大功耗 |
0.8W |
|
精度 |
濕度：±3%RH(60%RH,25℃)
溫度：±0.5℃（25℃）
光照強度：±7%（25℃）
大氣壓力：±0.15kPa@25℃ 101kPa
噪聲：±0.5dB（在參考音準，94dB@1kHz）
PM2.5：顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 ±10μg/m³@0~100μg/m³ |
|
量程 |
濕度：0%RH~99%RH
溫度：-40℃~+120℃
光照強度：0~20萬 Lux
大氣壓力：0-120kPa
噪聲：30dB~130dB
PM2.5、PM10：0-1000μg/m³ |
|
長期穩定性 |
濕度：≤1%/y
溫度：≤0.1℃/y
光照強度：≤5%/y
大氣壓力：-0.1kPa/y
噪聲：≤3dB/y
PM2.5、PM10：≤1%/y |
|
響應時間 |
溫濕度：≤1s
光照強度：≤0.1s
大氣壓力：≤1s
噪聲：≤1s
PM2.5、PM10：≤90s |
|
輸出信號 |
RS485 輸出 |

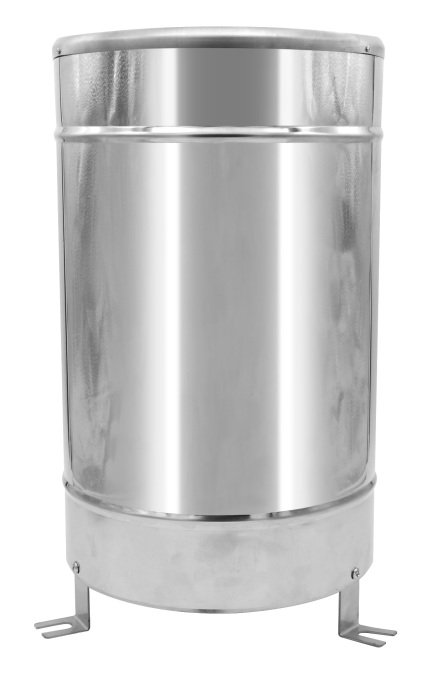

4.3 雨量傳感器
山東仁科雨量傳感器（型號：RS-YL*-*-6）為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測 要求》要求。 本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、 容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
4.3.1 功能特點
?由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、 干簧管、控制盒、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。
?本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻 水性能更好且易清洗維護。
?本儀器的翻斗上裝有磁鐵，干簧管支架上裝有干簧管，儀器出廠時磁鐵與干簧管均已 調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。
4.3.2 技術參數
|
參數名稱 |
參數 |
|
雨量計筒直徑 |
Φ200mm |
|
分辨率 |
0.2mm/0.5mm（可選） |
|
刃口銳角 |
40°～45° |
|
輸出方式 |
RS485信號輸出 |
|
工作溫度 |
0～55℃ |
|
工作濕度 |
<95%(40℃) |
|
儲存溫度 |
-40～125°C |
|
儲存濕度 |
＜80%（無凝結） |
|
測量誤差 |
≤±3% |
|
雨強范圍 |
0mm～4mm/min
允許通過最大雨強8mm/min |
|
供電范圍 |
4.5~30V |
|
最大功耗 |
0.24W |

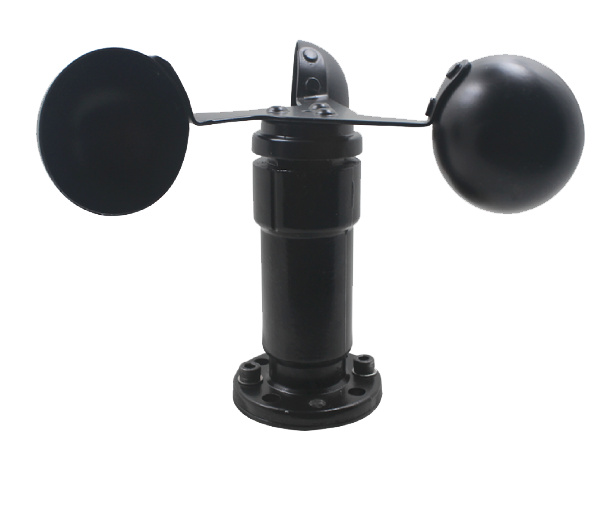

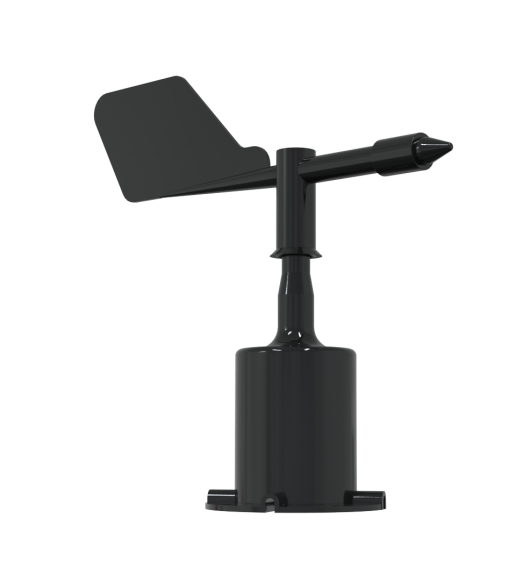

4.4 風速風向傳感器
山東仁科風速（型號：RS-FS-*）、風向（型號：RS-FX-*）傳感器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得風速風向信息，殼體為鋁合金材質，采用先進表面處理工藝，附著力強，耐高溫，耐雨雪及紫外線，可在戶外長期使用。同時內部使用軸承方案，保證轉動絲滑無阻力，確保了信息采集的精確性?？蓮V泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速風向測量。
4.4.1 功能特點
?風速量程：0-60m/s，分辨率 0.1m/s；風向量程：8 個指示方向。
?防電磁干擾處理。
?采用高性能進口軸承，轉動阻力小，測量精確。
?全鋁外殼，機械強度大，硬度高，耐腐蝕、不生銹可長期使用于室外。
?設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏。
?標準 ModBus-RTU 通信協議，接入方便。
4.4.2 技術參數
|
風速參數 |
|
供電 |
10-30VDC |
|
精度 |
±（0.2+0.03V）m/s V表示風速(60%RH,25℃) |
|
測量范圍 |
0~60m/s |
|
分辨率 |
0.1m/s |
|
變送器電路工作溫濕度 |
-40℃~+60℃，0%RH~80%RH |
|
動態響應時間 |
≤2s |
|
輸出信號 |
RS485 輸出 |
|
參數配置 |
用提供的配置軟件通過485接口進行配置 |
|
風向參數 |
|
直流供電（默認） |
10~30V DC |
|
最大功耗 |
0.1W |
|
變送器電路工作溫度 |
-40℃~+60℃，0%RH~80%RH |
|
參數設置 |
用提供的配置軟件通過485接口進行配置 |
|
測量范圍 |
8個指示方向 |
|
動態響應速度 |
≤0.5s |
|
輸出信號 |
RS485 輸出 |
第五章 綜合環境監控云平臺
5.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
5.2 功能介紹
5.2.1 數據實時監控
平臺支持實時查看所測環境的氣象環境數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

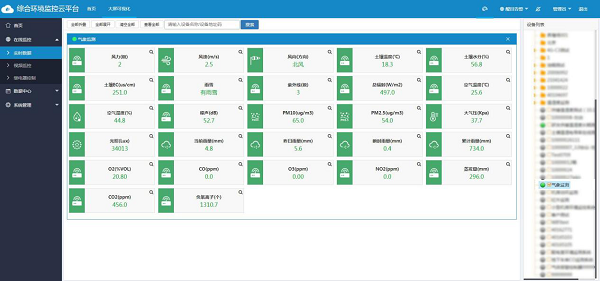

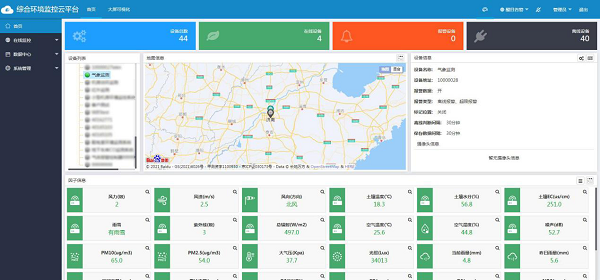

【首頁數據展示】
【列表展示】

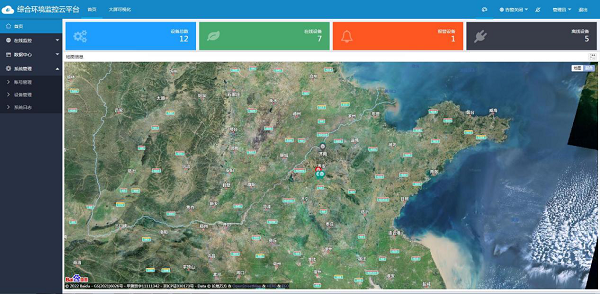

5.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
4.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

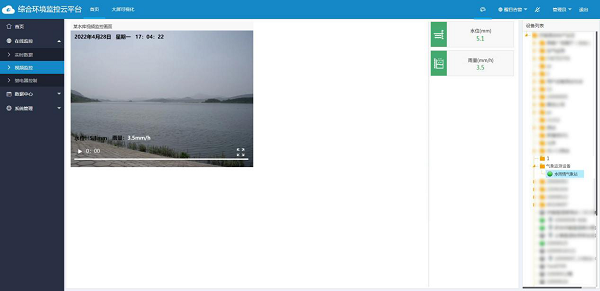

5.2.4 視頻監控
全面性的監管，實現積水監測站周邊環境畫面聯網呈現，還可將電子水尺監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
5.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

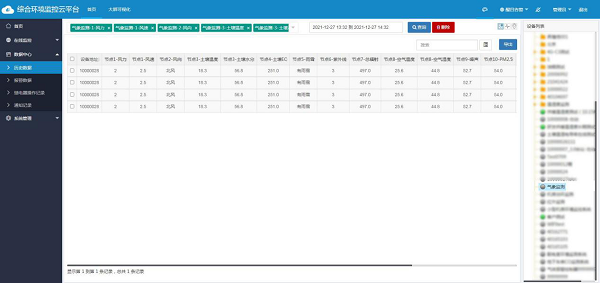

【歷史數據列表查看】

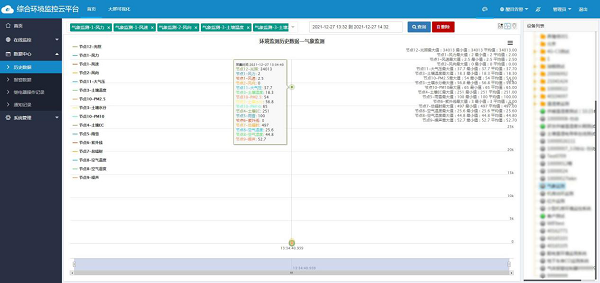

【歷史數據曲線查看】

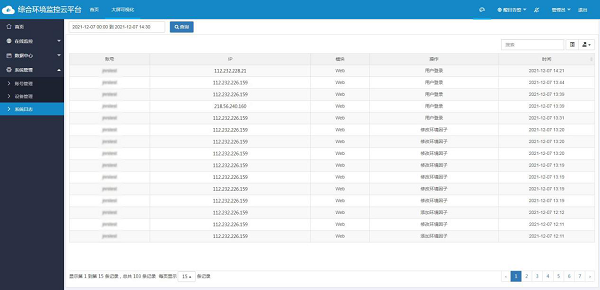

5.2.6 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
5.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】
【管理員權限設置】
【管理員菜單權限】
5.2.8 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
5.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

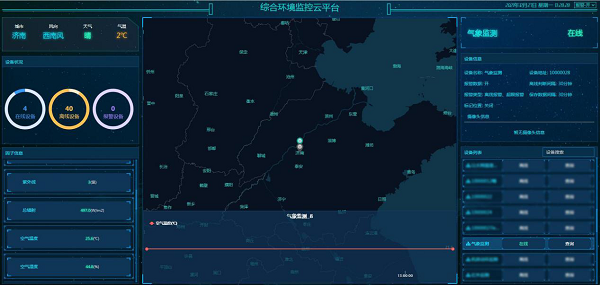

5.2.10 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

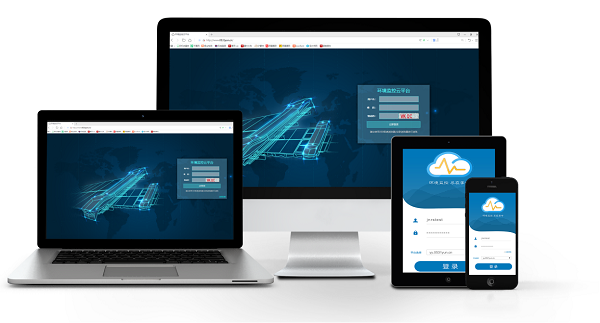

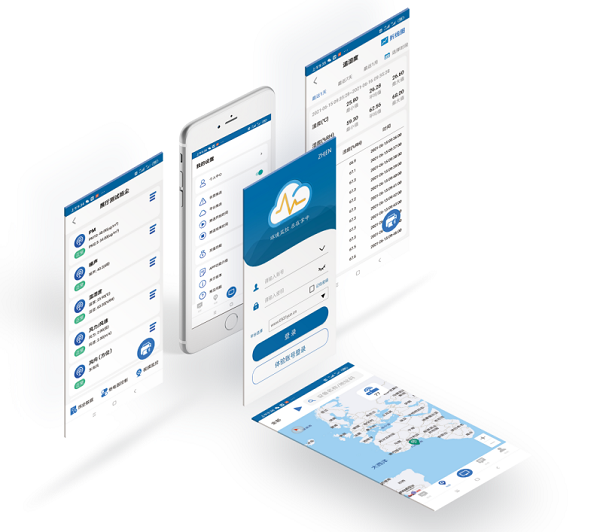

5.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
5.2.12二次開發
建大仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
5.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
