第一章 項目概述
1.1 項目背景
近20年來，我國城市化進程加快，城市地區由于人口密集，物資財產密度不斷加大等特點，高強度暴雨積水形成的洪澇災害對城市化地區產生的威脅和帶來的損失愈來愈大。由于城市的不斷擴建，使工業區、商業區和居民區等不滲水的面積越來越大，而樹木，農作物、草地等滲水面積逐步減??；同時，在城市化過程中也使相當部分的流域被不滲水地面所代替。如此，雨季暴雨來襲時，下穿隧道、下沉式道路、低洼路段等容易造成積水。
尤其是下穿隧道和下沉式道路，當路過的車輛對該路段積水情況不了解，很容易被突發的積水淹沒并困在水中，同時該路段積水難以快速排出，車內人員來不及逃生的話，容易造成人員傷亡，此類事件在北京、廣州、深圳等人口密集的城市已經發生了多起。所以對下穿隧道、下沉式道路內澇進行監測報警問題成了城市積水問題里面的最嚴重、最迫切需要解決的問題。為最大程度降低道路積水導致的內澇所造成的損失，一方面我們要大力加強城市排水基礎建設，另一方面為全面掌握城市內澇狀況，實現排水的統籌調度。
目前，針對城市積水排查大部分還采用人工巡查方式對立交橋和公路低洼區域的積水進行監測，以確定該地點的積水情況，此方法無法科學及時的反饋正確信息，同時會造成大量的人力浪費，而采用安裝監控?cái)z像頭的方式雖避免人工實地查看，但不能準確的反映積水深度，同時監測畫面也會造成觀測人員的錯誤判斷，而且影像設備在黑夜或光線較為暗淡的情況下，也無法滿足自動監測的需要。
1.2 建設目標
在研發設計城市內澇地埋式積水監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以信息化為基礎，無縫隙、精準化、可視化、智慧型現代城市內澇積水監測預警體系，實現對各個道路積水集中分布式監控和智能化管理的目標，保證系統的高穩定性、高可靠性、高安全性。
具體目標如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的城市積水監測實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
我司在城市內澇地埋式積水監測系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
城市內澇地埋式積水監測系統安全可靠，具有一定的安全保護措施，防止病毒感染、攻擊，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.3 設計依據
■ 《水位監測標準》（GBJ138-1993）
■ 《水位觀測標準》（GB/T 2800I~2001）
■ 《水雨情預報規范》（SL250—2000）
■ 《水文自動測報系統技術規范》（SL 61-2015）
■ 《水文自動測報系統設備通用技術條件》（GB/T 27994-2011）
■ 《水文自動測報系統通信電路設計規定》（SL 199-1997）
■ 《水文自動測報系統設備基本技術條件》（SL/T 102-1995）
■ 《水情自動測報系統運行維護規程》（DL/T 1014-2006）
■ 《水情自動測報系統技術條件》（DL/T 1085-2008）
第二章 項目介紹
2.1 城市內澇地埋式積水監測系統介紹
城市內澇地埋式積水監測系統是一個綜合利用計算機網絡技術、數據庫技術、通信技術、新型傳感技術等構成的系統，以物聯網技術為支撐，集“智能感知、智能服務”為一體，建設智能監測體系，提高調控能力，為保障人民生命、財產安全等提供技術手段。
該系統由地埋式積水監測主站、LORA地埋式積水測點以及綜合環境監控云平臺組成，主要為城市道路、地面、隧道、立交橋等容易積水的場合提供實時監測及預警服務。系統采用高度集成的一體化設備積水監測站，實時監測城區各低洼路段的積水水位并實現自動報警。通過整合各監測點數據，掌握整個城區內澇狀況，并及時進行排水調度。市政管理部門可借助該系統做到常監測、早預警、早準備，對可能因暴雨出現洪澇的地方進行相應的處理，減少城市內澇發生的幾率，同時對水位上升區域的群眾做好預警工作。交通管理部門可通過該系統獲取各路段的實時積水水位，并借助廣播、電視等媒體為廣大群眾提供出行指南，避免人員、車輛誤入深水路段，減少群眾的經濟損失、保障群眾人身安全。
本系統施工部署非常簡便，細節考慮周到，擴容方便。系統采用LORA信號傳輸方式將采集到的水位信號傳輸至環境監控云平臺，無距離限制，還避免了敷設線路的麻煩；監控管理平臺也非常人性化，界面友好、操作簡單、功能全面。

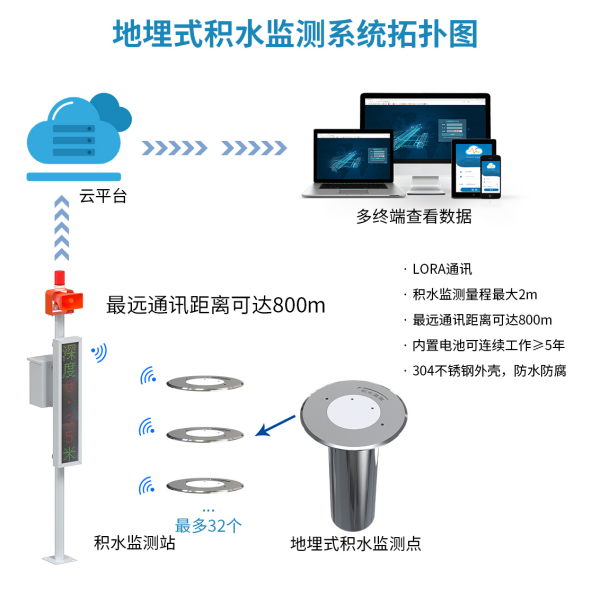

2.2 城市內澇地埋式積水監測系統拓?fù)鋱D
2.3 城市內澇地埋式積水監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的方方面面，給出系統級、整體性的解決方案，具備更好分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為城市道路的運行維護提供更多的技術支持和保障。
■ 專業傳感器，精準監測
該方案中監測設備均采用高精度傳感器，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ lora無線通訊數據采集
我司研發的地埋式積水監測站采用semtech公司開發的一種低功耗局域網無線標準—LORA無線通信，搭配我司獨有的無線通信協議，可同時與有效通信距離范圍內的32個地埋式積水測點進行無線遠距離通信，通信上既避免了信號傳輸過程中終端節點之間的相互干擾，又避免了傳統無線設備通信傳輸距離過短、穿透性不足的問題，實現了低功耗和遠距離的統一。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 多平臺遠程管理
城市內澇地埋式積水監測系統支持電腦網頁、手機APP、微信小程序、微信公眾號等多種方式遠程查看/管理數據。其中，手機端APP通過藍牙無線鏈接方式配置設備，參數包括：上傳目標地址、上傳目標端口、各通道水位上限值、各通道參數、通道顯示內容，可實時查看各個測點設備狀態、水位值及電池電量，數據上傳間隔、ICCID值。多種查看方式，管理起來更方便。
■ 具有豐富的自動告警方式
該系統可在監測終端和平臺端分別設置安全閾值，當測點的積水超過所設置的安全閾值時，報警功能會自動開啟，系統支持電話、短信、聲光、郵件等報警功能，可及時通知管理人員。同時，現場積水監測主站會聲光告警，LED雙色顯示超限數據，提醒現場的行人與車輛。
■ 系統支持設備實時定位
該系統可在云平臺設備管理中設置設備經緯度，當數據異?；驍?shù)據超限，用戶可根據經緯度定位，快捷找出設備異常的位置，及時處理便于后期維護與管理。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現各監測站點統一監管需要。
■ 應用廣泛

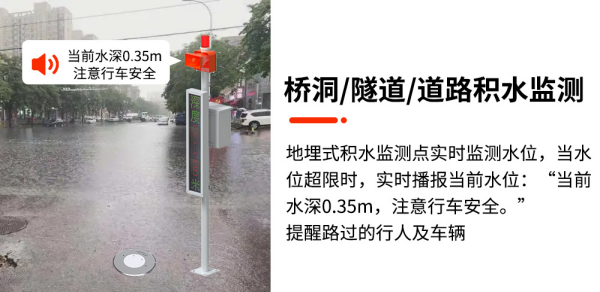

該系統即可用于河道、灌渠、地下排水管道網等地為城市排水工作提供數據支持；又可用于路口低洼、下穿橋、立交橋、橋洞、隧道等地為人們出行安全提供保障；還可用于地下車庫預防洪澇災害，保護人們的財產安全，保障社會經濟效益。
■ 軟硬件產品集成度高
城市內澇地埋式積水監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 項目方案設計

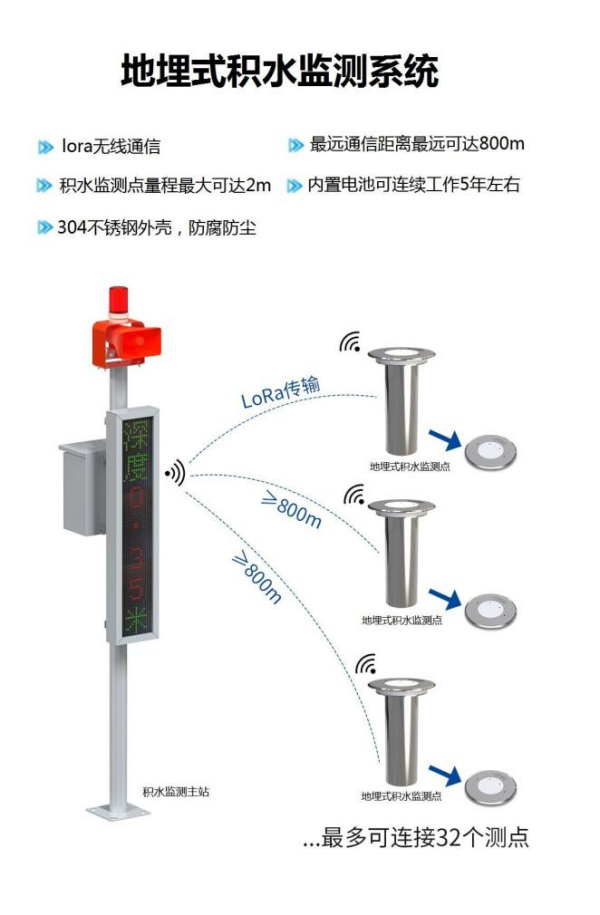

城市內澇地埋式積水監測系統由LORA地埋式積水測點、地埋式積水監測主站（包括LED雙色顯示屏、語音播報器、光報警器、遠程遙測終端、電控箱、2m立桿等）以及綜合環境監控云平臺組成。

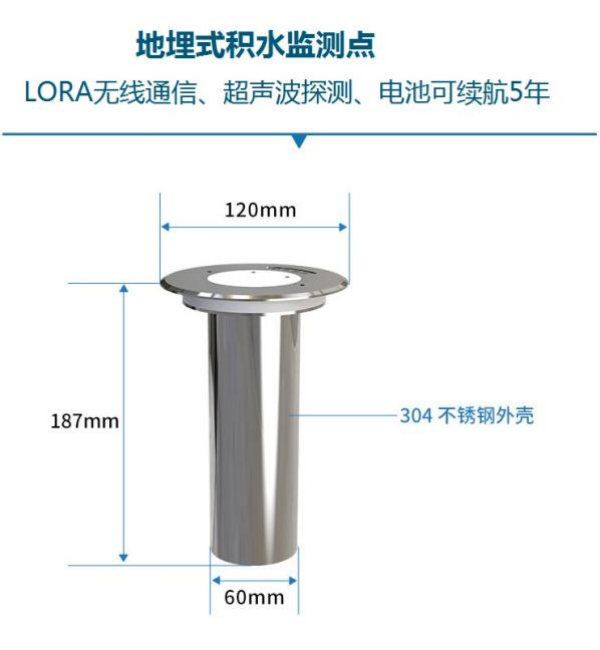

3.1 地埋式積水測點
3.1.1 簡介
地埋式積水測點（型號：RS-JSCD-LORA-1-DC）由防水防腐304不銹鋼外殼、水位檢測模塊（積水深度、積水狀態）、藍牙配置模塊、LORA無線通訊模塊、內置鋰亞電池等組成。其原理是根據液介式超聲波傳感器，利用測量聲波從發射至接收的時間間隔，結合補償后的聲波聲速得到聲波傳輸?shù)木嚯x。根據已安裝好的測點從發射出超聲波到接收到水面回波的時間差，即可獲得當前液位高度。
其中地埋式積水測點通過LORA通信，將測量到的水位信息傳輸?shù)竭h(yuǎn)程遙測終端，遙測終端將得到的水位值通過4G通訊模塊，再傳送給后臺服務器，然后傳送到微信小程序/云平臺網頁終端。同時可以將檢測到的水位值，實時顯示在LED屏上，若多個測點設備，在LED屏幕上進行輪顯，水位超限會觸發號筒揚聲器和聲光報警器雙重報警。從而全面掌握城市內澇狀況、實現排水統籌調度，建立起城市內澇監測預警系統。
3.1.2 功能特點
可外接顯示屏，實時顯示當前水位，超限變色顯示；
可通過手機配置軟件“藍牙app”進行配置參數；
IP68防水等級，可常年工作于室外，不懼淋雨室外；
工作時間長，無積水的情況下，可連續工作5年；
LORA通信，通信距離遠；
體積小、功耗低、抗干擾能力強，外觀小巧精致，方便施工；
可多個測點同時采集數據傳到主機處。
3.1.3 技術參數
|
技術參數 |
|
供電方式 |
內置電池供電（3.6V鋰亞電池） |
|
續航時間 |
無積水的情況下，可連續工作5年 |
|
水位量程 |
≤1.5m |
|
水位誤差 |
1cm |
|
分辨率 |
1mm |
|
輸出信號 |
LORA無線擴頻信號 |
|
外科材質 |
304不銹鋼 |
|
防護等級 |
IP68 |
|
安裝方式 |
采用地埋式安裝 |

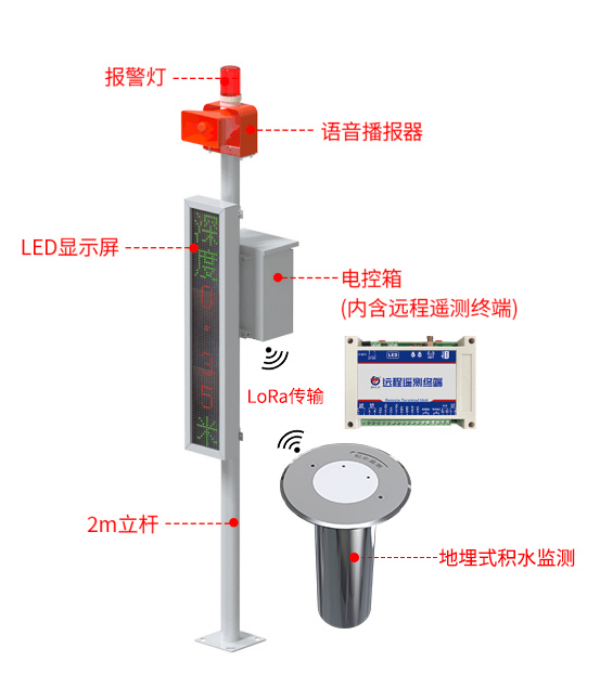

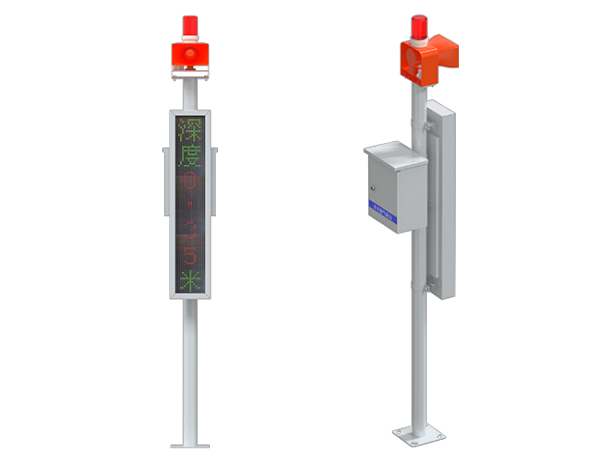

3.2 地埋式積水監測主站
3.2.1 簡介
地埋式積水監測主站（型號：RS-WDM-200-4G）是我司專門研發推出的一款用于監測城市內澇積水狀況的設備，由LED雙色顯示屏、語音播報器、光報警器、電控箱（內含遠程遙測終端）、2m立桿等組成。
3.2.2 結構組成
3.2.2.1 LED雙色顯示屏

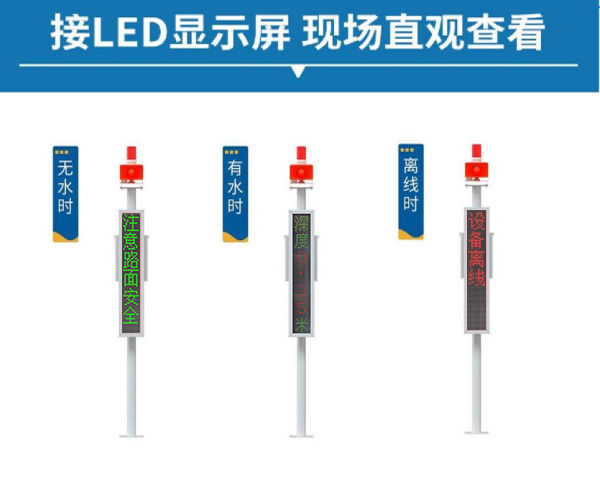

地埋式積水監測主站采用102cm*22cm LED紅綠雙色顯示屏，單元板點陣數為16*96，顯示方式為豎直顯示，方便行人與車輛在隧道、下穿橋等場所可看到/聽到路面積水提示。其中：
所有測點設備都正常連接且數值為0時，LED屏顯示綠色字體“路面無積水”；
若有個別測點設備數值超過上限時，LED屏顯示紅色字體“水位1深x.x米”，其余設備輪顯；
若有個別測點設備離線時，LED屏顯示紅色字體“水位1離線”，其余設備輪顯；
若有個別測點設備正常，有測點設備報警，有測點設備離線時，LED屏輪顯。限值可通過藍牙APP無線鏈接配置，內容可編輯可滾動顯示。
3.2.2.2 語音播報、光報警器
地埋式積水監測主站可同時接兩組聲光報警器和語音播報器，使用上行485口接此設備。水位未超設置限值時，聲光報警器和喇叭都不工作；當超限時，喇叭播報，播報報警內容與顯示內容一致，同時聲光報警器工作，超限一次聲光報警器和喇叭播報三次，三次后在判斷是否超限，每次播報間隔固定5S；當測點離線時，播報報警內容和顯示內容一致，同時聲光報警器工作。

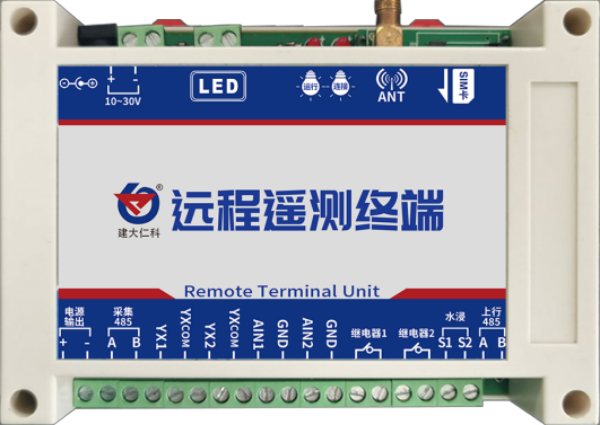

3.2.2.3 遠程遙測終端
遠程遙測終端置于電控箱內部，是我司研發的一款適用于針對遠程監測設備并通過4G通訊模塊傳輸數據的中轉服務器，可通過4G/RJ45其中任意一種方式實時上傳地埋式積水監測點的水位測量值和剩余電量。其中：
一路RS485從站接口可接聲光報警器和喇叭，可同時接兩組聲光報警器和喇叭，通過地址區分，波特率9600；
一路485從站接口可接字庫卡，此可同時接兩個雙色LED屏字庫卡，通過地址區分，波特率為9600；
二路繼電器輸出，繼電器容量：250VAC/30VDC 3A。默認兩路繼電器全部關聯水位限值，均可設置有源無源，用作報警或自動控制，支持服務器遠程手動控制；
兩路開關量接口（預留）；
兩路模擬量接口（預留）；
一路水浸檢測（預留）。

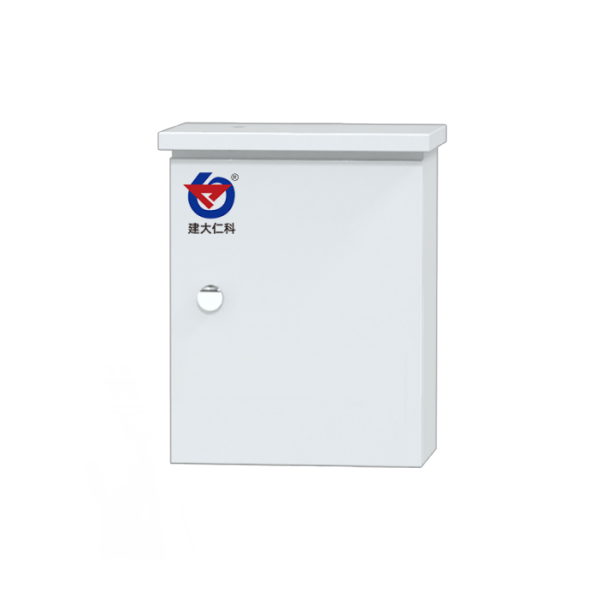

3.2.2.4 噴塑電控箱
該系統中電控箱內含遠程遙測終端，采用高強度鈑金箱體及白色噴塑防銹外殼，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。采用精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定。
3.2.2.5 立桿支架
主站采用2m白色專用立桿，兼容多種立桿，安裝簡單靈活。
3.2.3 功能特點
可因地制宜選擇4G（全網通）、網口等上傳方式；
可外接顯示屏，實時顯示當前水位，超限變色顯示；
可外接語音播報及光報警器，實時水位預警；
自帶兩路繼電器輸出，可接外設擴展，支持平臺控制、自動等控制模式；
可通過手機配置軟件“藍牙app”進行配置參數；
可外接兩路室外LED雙色顯示屏，實現隧道兩端同時顯示實時水位值；
設備可設閾值，超限醒目提示，關聯光報警器、號筒揚聲器；
支持我司提供的多款軟件平臺、客戶自己的平臺；
設備支持遠程升級、支持二次開發；
交流220V供電、IP65防水等級，可常年工作于室外，不懼淋雨室外；
兼容多種立桿，安裝簡單靈活。
3.2.4 技術參數
|
技術參數 |
|
供電 |
AC220V |
|
供電方式 |
市電或太陽能供電 |
|
設備功耗 |
≤25W |
|
工作溫度 |
-40—80℃ |
|
設備接口 |
RS-485主站接口 |
通過RS-485采集數據 |
|
LED屏顯示接口 |
雙色LED顯示屏（最大點數96*16） |
|
上行485采集 |
最遠通信距離1000米 |
|
兩路開關量(預留） |
電壓輸入范圍：0～5V |
|
兩路模擬量(預留） |
采集范圍：
4-20mA、0-5V、0-10V
默認4-20mA |
|
一路水浸檢測(預留） |
可檢測有無水 |
|
兩路繼電器接口 |
繼電器容量：
250VAC/30VDC 3A 一路可設 |
|
報警設備 |
支持現場聲光告警、語音播報告警
支持語音播報 |
|
LED屏 |
尺寸102cm*22cm雙色屏 |
|
設備支架 |
2米立桿 |
|
電控箱 |
用于放置遠程遙測終端機、電源 |
第四章 綜合環境監控云平臺
4.1 綜合環境監控云平臺概述
我司專門開發推出的綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看所測環境的水位值。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

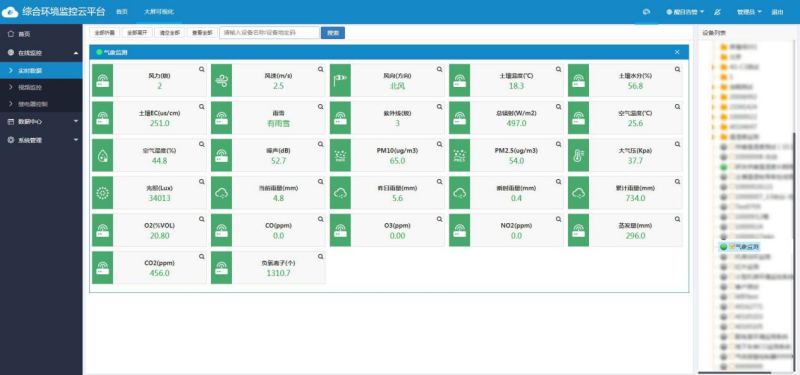

【首頁數據展示】
【列表展示】

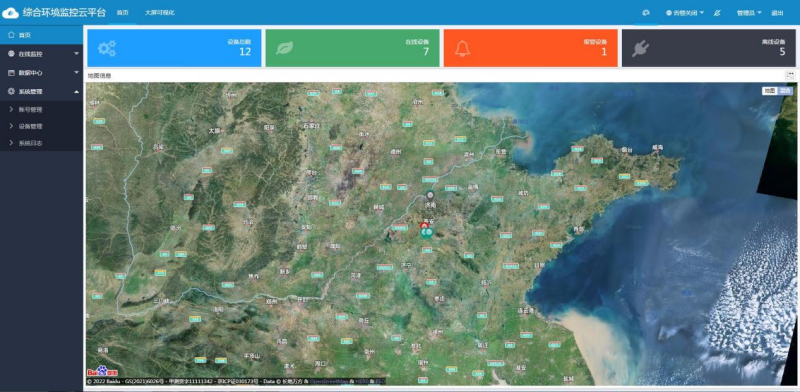

4.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
4.2.3 超限告警
當任一位置的水位值超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

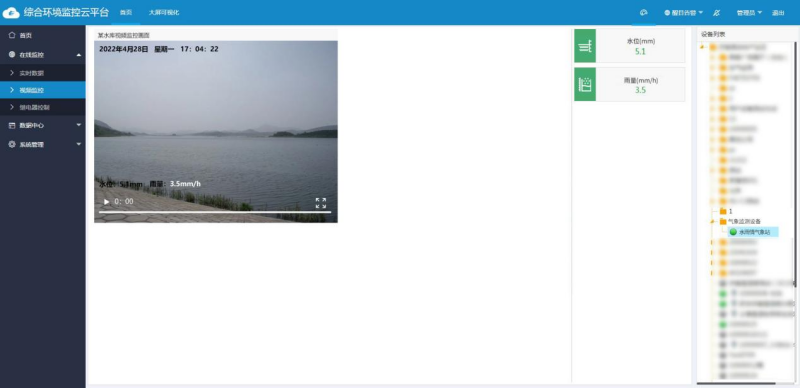

4.2.4 視頻監控
全面性的監管，實現積水監測站周邊環境畫面聯網呈現，還可將地埋式積水監測點監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。
4.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

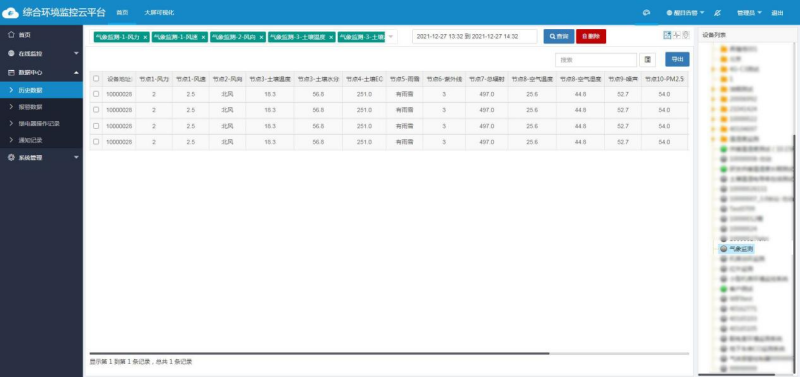

【歷史數據列表查看】

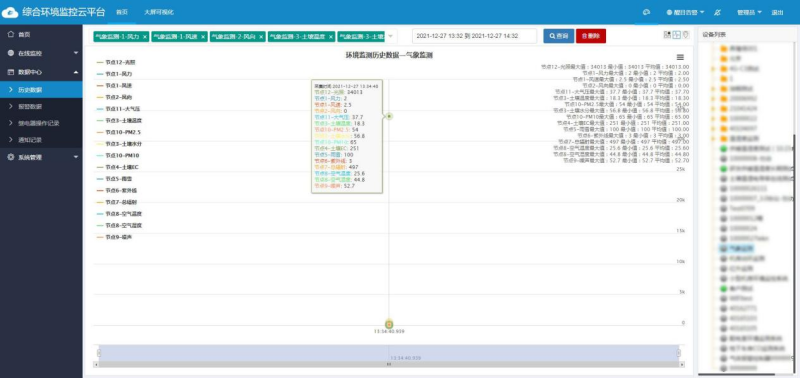

【歷史數據曲線查看】
4.2.6 系統管理

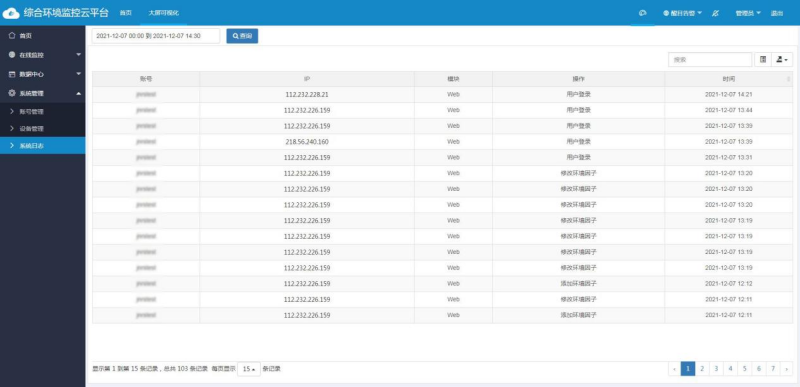

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號管理】

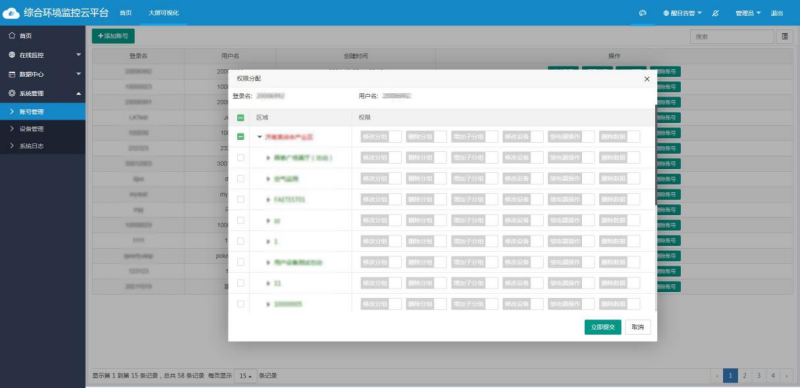

【管理員權限設置】
【管理員菜單權限】
4.2.8 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

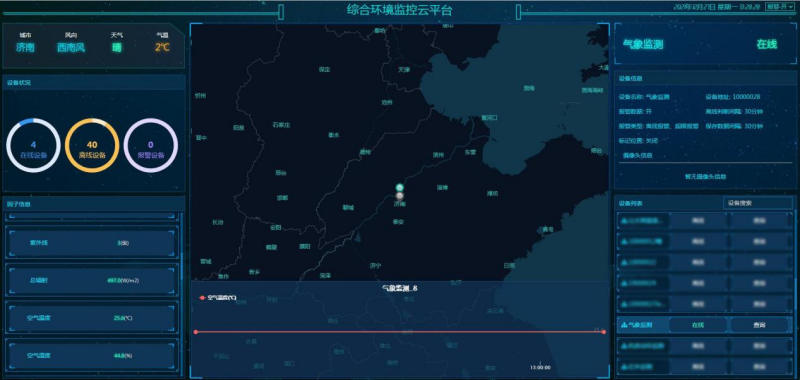

4.2.10 大屏可視化
增加大屏可視化一覽表，快速查詢?nèi)我庖慌_(tái)設備具體實時信息。可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現水位、降雨量等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

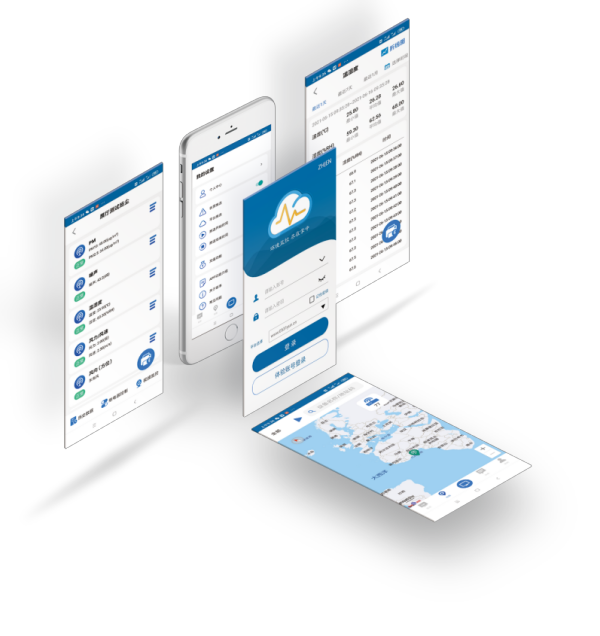

4.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
4.2.12 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
