第一章 項目概述
1.1 項目背景
長期以來，地質災害一直威脅著生態環境、經濟建設和人類生命財產安全。一場小小的山體滑坡，便可以讓人類為之奮斗一生的家園毀于一旦。自然的力量縱然強大，但人類的思維能夠無限拓展延伸。我們可以利用衛星導航等科技手段感測環境變化。據相關數據顯示，在我國2022年上半年發生的地質災害中，通過監測、分析，共成功預報地質災害249起，避免直接經濟損失29094萬元。
GNSS的全稱是全球導航衛星系統（Global Navigation Satellite System），是能在地球表面或近地空間的任何地點為用戶提供全天候的3維坐標和速度以及時間信息的空基無線電導航定位系統。它是泛指所有的衛星導航系統，包括全球的、區域的和增強的，如中國的北斗衛星導航系統、美國的GPS、俄羅斯的Glonass、歐洲的Galileo，是個多系統、多層面、多模式的復雜組合系統。
山東仁科最新推出的GNSS位移監測系統就是在全球導航衛星系統的基礎上，結合計算機技術、數據通信技術以及數據處理與分析技術，實時對不穩定滑坡體、地面塌陷及地面沉降等地方進行實時數據采集，并將數據上傳至環境監控云平臺進行分析處理，從而實現遠程監控的目的，做到隱患早發現、決策早制定、人員早轉移、傷害降最低。
1.2 建設目標
GNSS位移監測系統的總目標是實現對地質狀況的綜合性監測、預警。利用先進的GNSS衛星導航技術，通過高精度的GNSS位移監測設備，實時監測位移量、位置信息等相關數據，并及時上傳至云平臺，以便管理人員及時知悉相關地質情況作出相應處理，達到預防地質災害，保障安全的目的。
具體目標包括：
?通過手動導入的已知精準坐標，結合衛星定位坐標，基準站經過內部程序運算出衛星定位的修正數據；
?基準站通過LORA無線傳輸方式下發修正數據至各個測量站；
?測量站通過衛星定位坐標，結合獲取的基準站修正數據，將修正后的位置信息4G上傳至軟件平臺；
?整個過程中，太陽能供電系統提供持久續航。
1.3 建設原則
在研發設計GNSS位移監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，建設以GNSS衛星導航技術為基礎，信息化、無縫隙、精準化、可視化、智慧型現代地質災害監測預警體系，實現對監測地點的集中分布式監控和智能化預警的目標，保證系統的高穩定性、高可靠性、高安全性。
具體原則如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的GNSS位移監測實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
我司在GNSS位移監測系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
GNSS位移監測系統安全可靠，具有一定的安全保護措施，防止病毒感染、攻擊，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 建設依據
■ 《基于GNSS技術的高速公路邊坡自動化監測系統》
■ 《基于GNSS的露天采場邊坡監測系統構建》
■ 《基于GNSS的邊坡自動化監測系統應用研究》
■ 《基于低成本毫米級GNSS技術的膨脹土邊坡現場監測》
■ 《GNSS技術在地質災害安全監測預警系統中的應用研究》
■ 《基于GNSS技術的地質災害監測平臺研究與實現》
第二章 項目介紹
2.1 GNSS位移監測系統介紹
GNSS位移監測系統是一個以先進物聯網技術為支撐，綜合采用各種衛星定位技術，并聯合RTK載波相位差分定位技術的智能地質勘測系統，該系統從“ 監測、防護、配置、應用 ”等各個方面，將數據通信技術、數據處理與分析技術、機械技術、信息技術、工程技術深度融合，實現了從終端硬件到平臺系統管理模式，解決了安全、質量、效率等問題，達成了用科技保障安全的目的。
GNSS位移監測系統由GNSS位移監測站（包括基準站和測量站）以及綜合環境監控云平臺組成，主要為邊坡、大壩、橋梁、基坑等容易傾斜、位移或者形變的場所提供實時監測及預警服務。系統采用高度集成的一體化設備GNSS位移監測站，實時監測所在區域的地質情況并實現自動報警。通過整合各監測點數據，掌握整個地質情況，并及時進行排險調度。相關管理人員可借助該系統做到常監測、早預警、早準備，對可能因傾斜、位移或者形變出現地質災害的地方做出相應的安排處理，減少地質災害發生的幾率，同時對鄰近區域的群眾做好預警疏散工作，以減少群眾的經濟損失、保障群眾的人身安全。
本系統施工部署非常簡便，細節考慮周到，擴容方便?；鶞收九c測量站之間采用LORA無線通訊的傳輸方式，并將采集到的位移、位置等信息通過4G網絡遠程傳輸至綜合環境監控云平臺，不僅無距離限制，還避免了鋪設線路的麻煩，監控管理平臺也非常人性化，界面友好、操作簡單、功能全面。

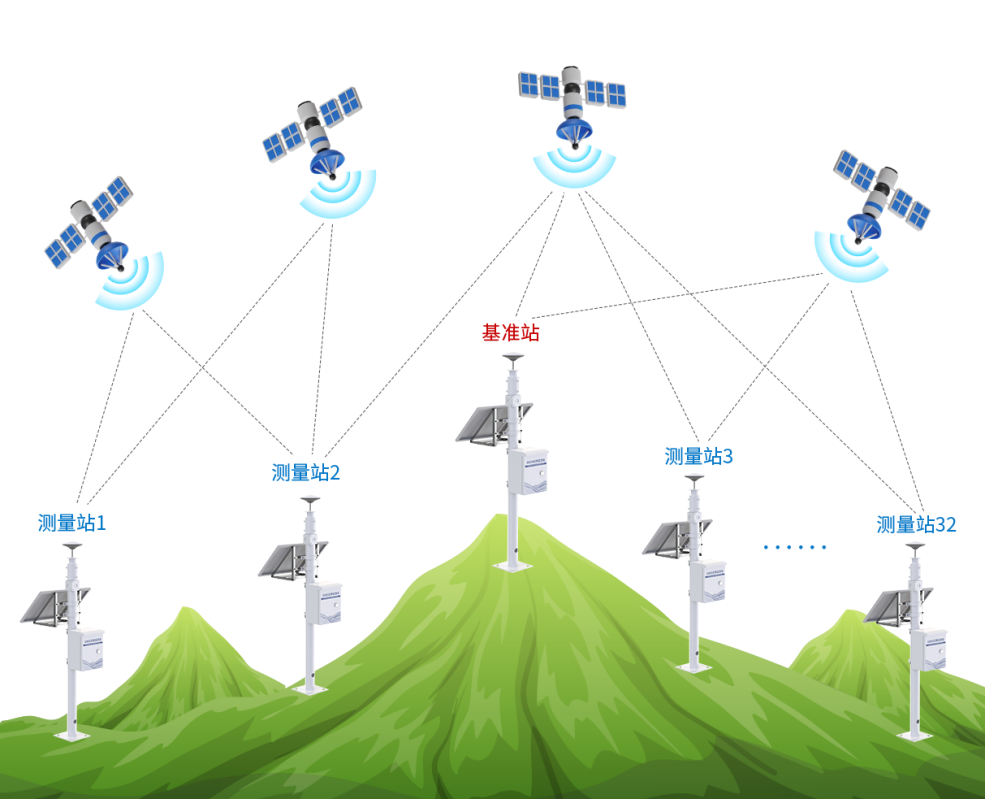

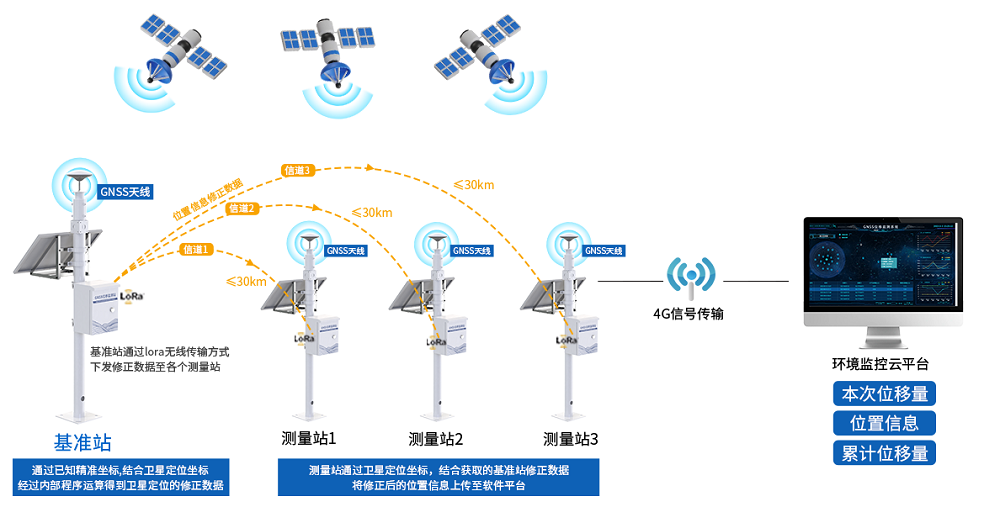

2.2 GNSS位移監測系統拓撲圖
2.3 GNSS位移監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的各個方面，給出系統級、整體性的解決方案，具備更好的分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為地質災害的監測預警提供更多的技術支持和保障。
■ 專業傳感器，精準監測
該方案中監測設備采用高度集成的一體化設備GNSS位移監測站，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。
■ lora無線通訊數據采集
我司研發的GNSS位移監測站采用semtech公司開發的一種低功耗局域網無線標準—LORA無線通信，搭配我司獨有的無線通信協議，基準站可同時與有效通信距離范圍內的32個測量站進行無線遠距離通信，通信上既避免了信號傳輸過程中終端節點之間的相互干擾，又避免了傳統無線設備通信傳輸距離過短、穿透性不足的問題，實現了低功耗和遠距離的統一。
■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 多平臺遠程管理
GNSS位移監測系統支持電腦網頁、手機APP、微信小程序、微信公眾號等多種方式遠程查看/管理數據。其中，手機端APP通過藍牙無線鏈接方式配置設備，參數包括：上傳目標地址、上傳目標端口、各通道水位上限值、各通道參數、通道顯示內容，可實時查看各個測點設備狀態、水位值及電池電量，數據上傳間隔、ICCID值。多種查看方式，管理起來更方便。
■ 具有豐富的自動告警方式
該系統可在監測終端和平臺端分別設置安全閾值，當測點的位移量等參數超過所設置的安全閾值時，報警功能會自動開啟，系統支持電話、短信、聲光、郵件等報警功能，可及時通知管理人員。
■ 系統支持設備實時定位
該系統可在云平臺設備管理中設置設備經緯度，當數據異?；驍?shù)據超限，用戶可根據經緯度定位，快捷找出設備異常的位置，及時處理便于后期維護與管理。
■ 應用廣泛
該系統即可用于水庫大壩、邊坡、基坑等地為地質災害探查預警工作提供數據支持，為人們出行安全提供保障，保護人們的財產安全，保障社會經濟效益。
■ 軟硬件產品集成度高
GNSS位移監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 GNSS位移監測站
3.1 簡介

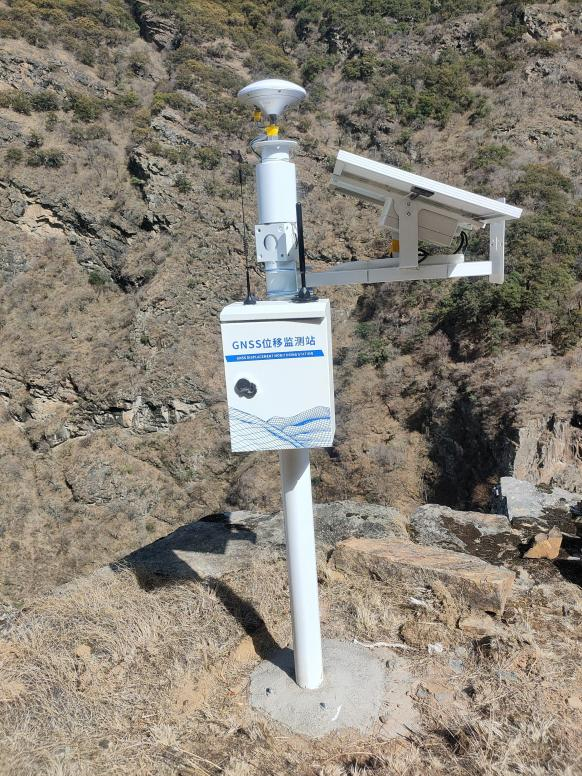

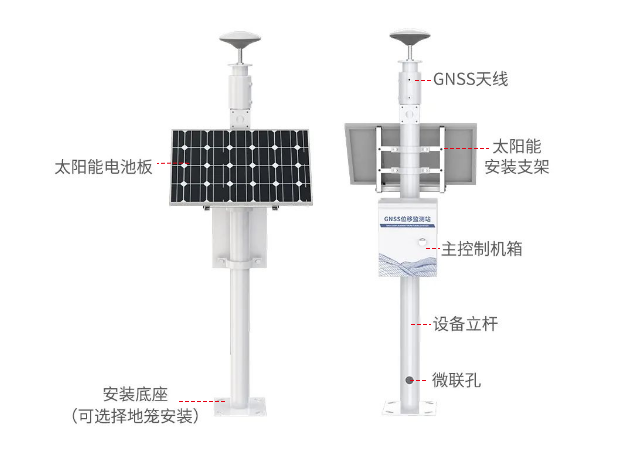

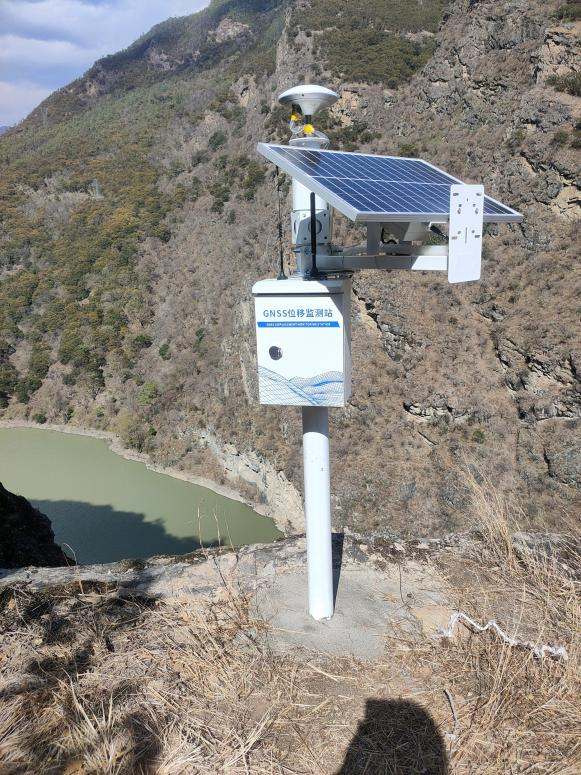

GNSS位移監測站（型號：RS-GNSS-BA/TA-4G）主要由GNSS天線、太陽能電池板、主控制機箱（內有主控傳輸模塊）和安裝支架組成。分為基準站和測量站，具有精度高、功耗低、性價比高、安裝便攜等特點。該設備可通過4G信號網絡將數據上傳至綜合環境監控云平臺，適用于地表位移監測和建筑物的形變監測，如滑坡、邊坡位移、橋梁形變、水庫大壩、礦山地質災害等。

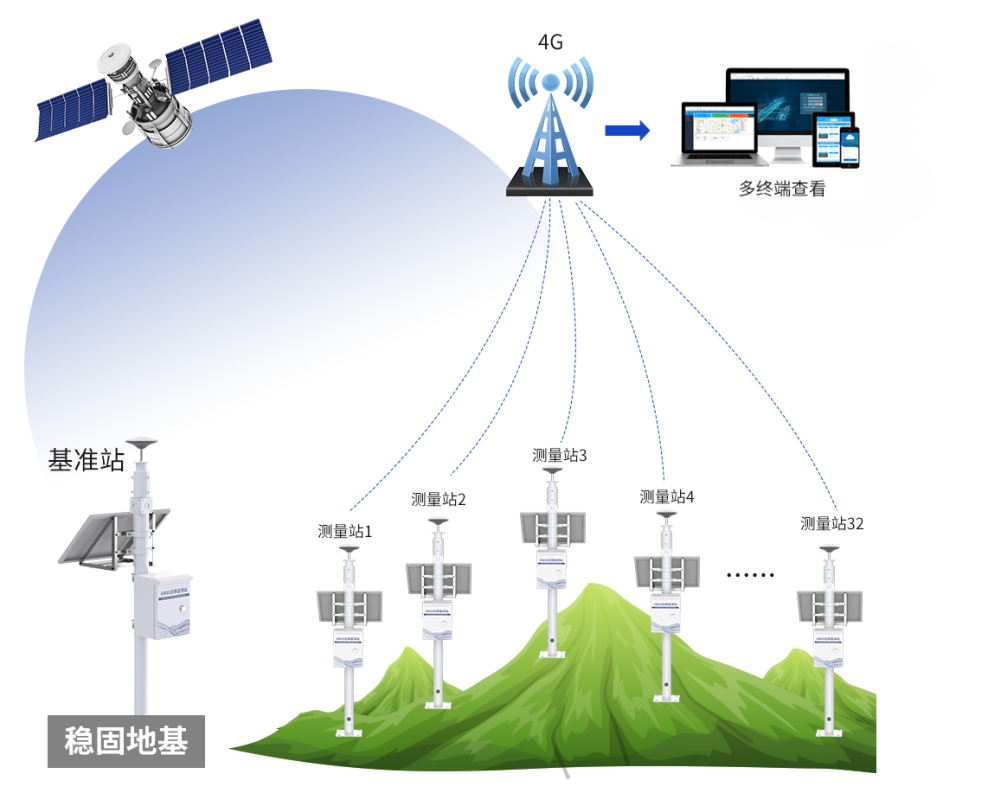

其中基準站通過導入的已知精準坐標，結合衛星定位坐標，經過內部程序計算得出衛星定位的修正數據，并通過LORA無線通信將修正數據發送到各個測量站，測量站通過衛星定位坐標，結合獲取的基準站修正數據，將修正后的數據通過4G網絡上傳至綜合環境監控云平臺。平臺在接收到測量站傳送的相關信息后進行處理分析，發現異常情況立刻啟動報警，從而全面掌握所監測區域的地質狀況、實現救災預防統籌調度，搭建智能地質災害監測預警體系。
3.2 功能特點
?“1＋N”靈活布點方式
有些地質災害變化過程比較緩慢，因此很難及時發現并預防危險。山東仁科GNSS位移監測站采用“1+N”靈活組網布點方式，即一個基準站可對應多個測量站（最多對應32個測量站）。用戶可以提前在容易發生地質災害的地域根據實際情況合理布置若干個測量站，以此全面監測山體的位移趨勢，預判山體滑坡出現的幾率，提前做好緊急預案，盡可能將損失降至最低。

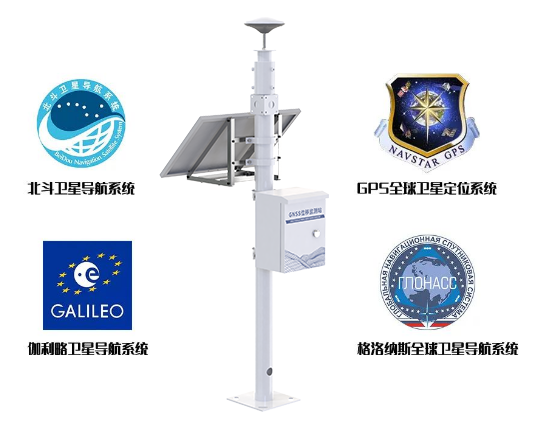

?同時測定三點“三維位移”
山東仁科GNSS位移監測站綜合采用北斗衛星導航系統、GPS全球衛星定位系統、伽利略衛星導航系統以及格洛納斯全球衛星導航系統衛星定位技術，并聯合了RTK載波相位差分定位技術，可同時測定多點的三維位移。
?全系統全頻信號接收
我司GNSS位移監測站采用高精度GNSS芯片聯合RTK載波相位差分定位技術，能夠最大限度接收GNSS衛星信號，保證響應快速、測量準確，且不受周圍氣候條件影響，可以實現24小時無人值守自動監測，并將監測到的數據通過4G信號上傳至綜合環境監控云平臺，讓用戶實時掌握被測點的“動態”。
?自動監測報警
地質災害的危險主要在于它的瞬時性，無法及時作出應對，而很多人不了解的是，大多數地質災害在爆發前都會有一定程度的傾斜或者位移變化。用戶可以將GNSS位移監測站安裝在地質災害易發地上，并為其設置位移、傾斜變化量的上限值，一旦其變化量超過此限值，平臺便會第一時間向用戶發出報警信息，危急時刻，給與用戶警示，提前洞察危險，以便用戶及時撤離。
?太陽能供電，持久續航
任何一件在戶外使用的設備，優先考慮的問題肯定是“如何續航”。GNSS位移監測站采用20W太陽能板搭配6AH鋰電池供電系統，充電五小時就能將鋰電池從0充到100%，且配備太陽能支架，方便安裝，無需另外鋪設供電線路，有效解決戶外供電不便，續航困難問題。
?安裝簡單，穩定牢固
GNSS位移監測站整體為分體式結構，產品各部分可以拆卸，方便移動和攜帶，有效降低運輸成本，其中，主控制機箱為金屬噴塑電控箱，使用抱箍固定，耐陽光照射、耐雨水腐蝕，設備接入的線纜采用1對1對插，操作簡單，容易上手。設備底座采用4個膨脹螺絲安裝，并用加強筋讓其更加堅固穩定，大大增加了抗風能力，適用于多種不同的場合（如果用戶在土質地面中使用，也可以選擇地籠安裝），不受地域的限制。
?內部走線，便捷美觀
GNSS位移監測站防水對插線均為桿體內部走線，桿體上設有微聯孔，在使用時用小錘或螺絲刀敲開，方便進出線，在不使用時則與桿為整體，更加美觀。
?手機APP“碰一碰”藍牙配置
為方便用戶使用，GNSS位移監測站設備參數可通過手機配置軟件“藍牙配置軟件”對基準站所在的經緯度、目標地址、目標端口、發射頻率、接受頻率等進行配置，簡單便捷。
?4G數據傳輸
通過4G方式上傳數據，無需現場布線，無距離限制，只需一張手機卡便可傳輸數據至監控平臺，簡單便捷。
?免費環境監控云平臺
綜合環境監控云平臺是山東仁科為用戶量身打造的免費服務平臺。用戶在使用過程中，無需進行復雜的網絡設置，只憑借賬號就可以隨時隨地登錄云平臺，查看設備監測到的實時數據。云平臺擁有自動報警、歷史記錄查詢/下載/導出/打印、支持多級權限訪問、增添子賬號、電子地圖、大屏可視化等功能。尤其是自動報警功能，在實際監測中發揮了巨大作用。
3.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
太陽能板供電 |
|
功耗 |
0.5W(平均功耗) |
|
通信接口 |
4G，中國移動、中國聯通或中國電信的手機網絡 |
|
數據上傳 |
數據上傳間隔30S-10000S可設（默認60S） |
|
參數設置 |
手機APP“碰一碰藍牙配置” |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
定位精度 |
水平精度:土(2.5+0.5 x 10-6 x D) mm |
|
垂直精度:土(5.0+0.5 x 10-6 x D) mm |
|
定位精度測定條件 |
晴天無云、環境溫度25℃、環境濕度45%rh、空氣質量優 |
|
響應時間 |
≤60S |
|
蓄電池工作時間 |
5天 |
3.4 應用場景
除了常見的山體滑坡和礦石邊坡外，GNSS位移監測站還可以運用在以下場合：
?橋梁道路變形監測
道路的平穩性與人們出行安全息息相關，道路年久失修、橋梁發生位移、路基塌陷都有可能釀成嚴重的交通事故。GNSS位移監測站可以通過記錄位移變化量協助相關部門預判橋梁變形趨勢，實時了解道路健康狀況，提前對重點路段進行針對性的維護。
?水庫大壩監測
位移和傾斜在水庫大壩上的變化過程極其緩慢，甚至到危險來臨的前一刻，都不能引起人們的警覺。相關部門可以通過GNSS位移監測站，記錄它們長期緩慢的變化趨勢，增強自身危機意識；為制定配套的養護方案提供數據支持，延長其使用壽命。
?地面沉降監測
地下水的過度開采為人們的生產生活造成了嚴重的安全隱患，地面沉降便是其中之一。GNSS位移監測站能夠進行遠距離24小時不間斷監測，其測量精度高、工作效率快、節省人力的優點在地面沉降監測中表現極為突出。

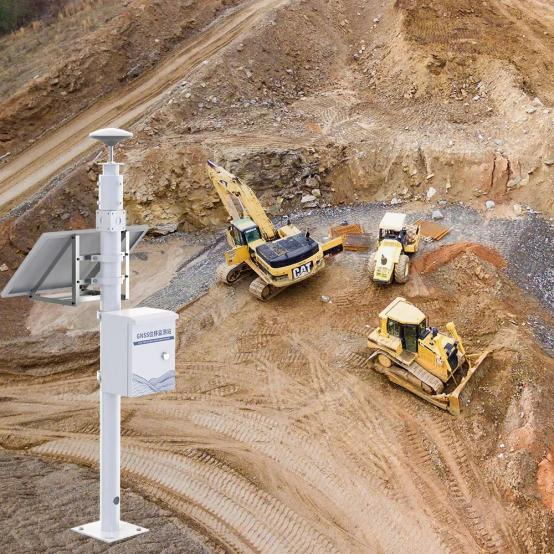

?基坑開挖監測
基坑在開挖的過程中，由于基坑本身會對周圍地質產生影響，局部土層會有向基坑內部傾倒的風險，所以，用戶在基坑開挖時可以將GNSS位移監測站布置在周圍的土層，隨時檢測其位移變化，防止造成人員傷亡。

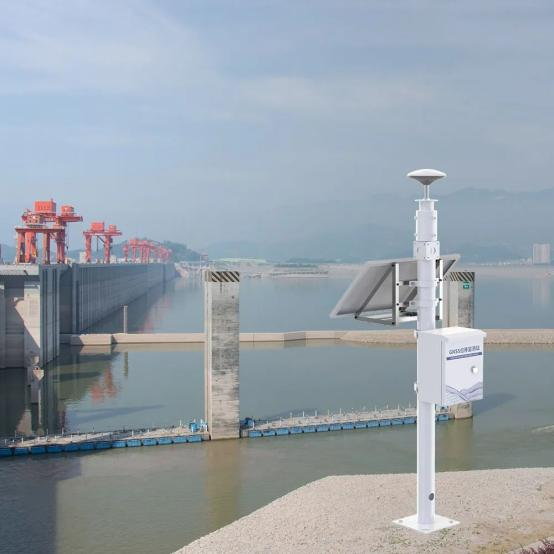

【水庫大壩位移監測】 【基坑位移監測】
第四章 綜合環境監控云平臺
4.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 功能介紹
4.2.1 數據實時監控
平臺支持實時查看監測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器的相對位置，列表則更利于用戶對數據進行對比。

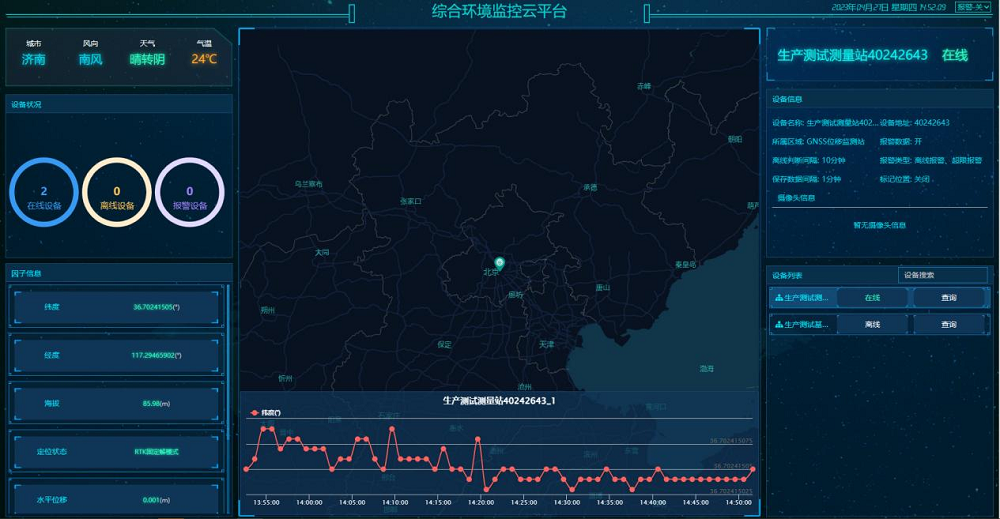

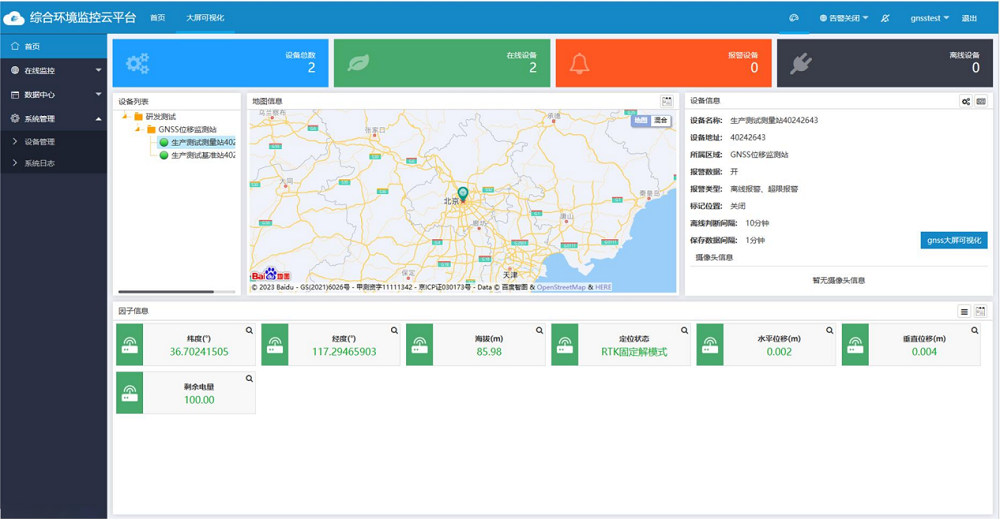

【首頁數據展示】

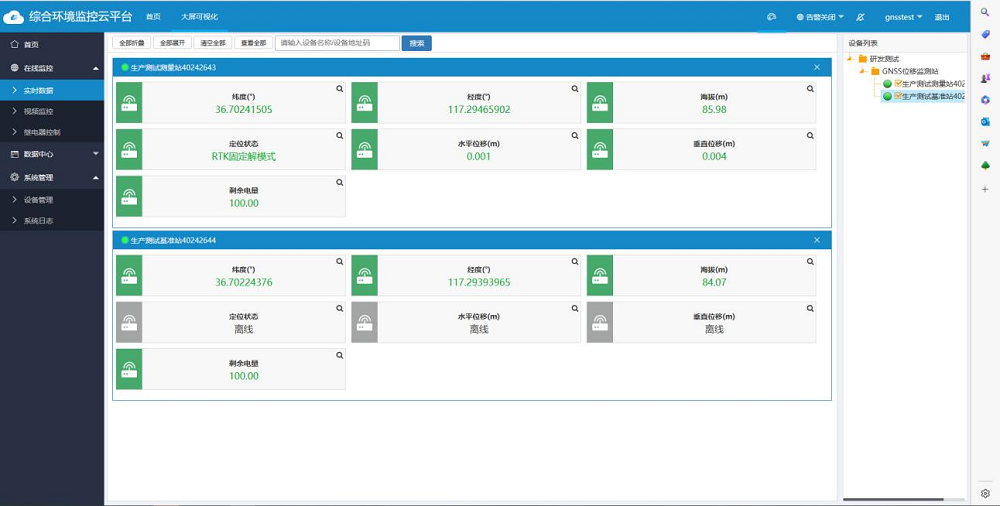

【列表展示】
4.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。

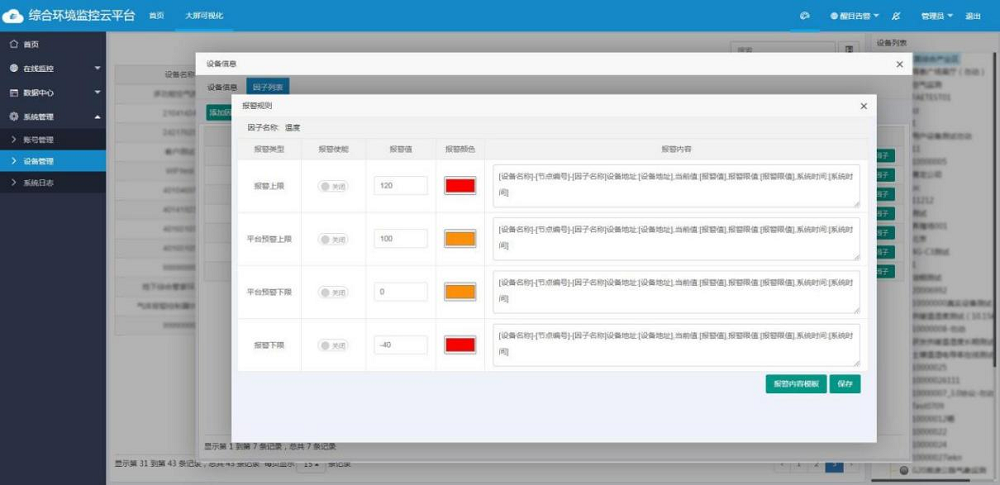

4.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
4.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

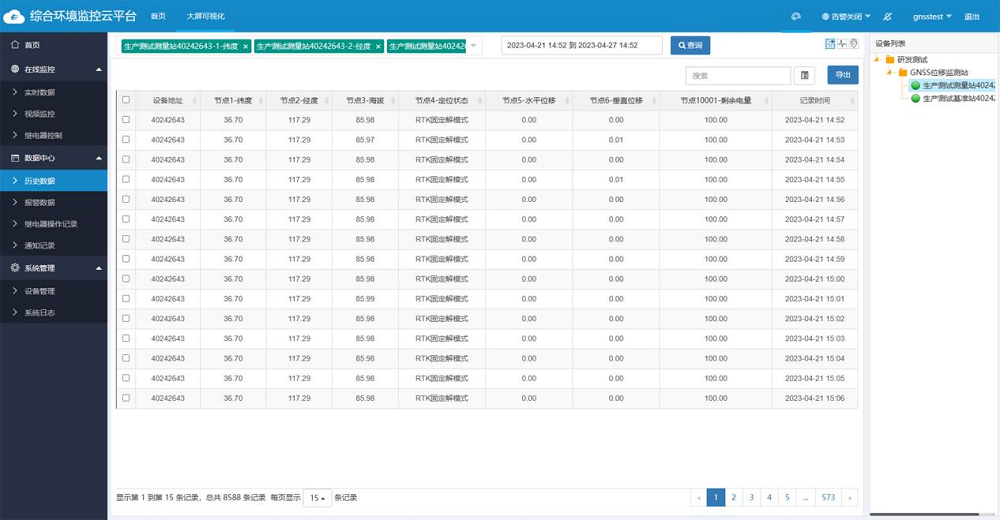

【歷史數據列表查看】

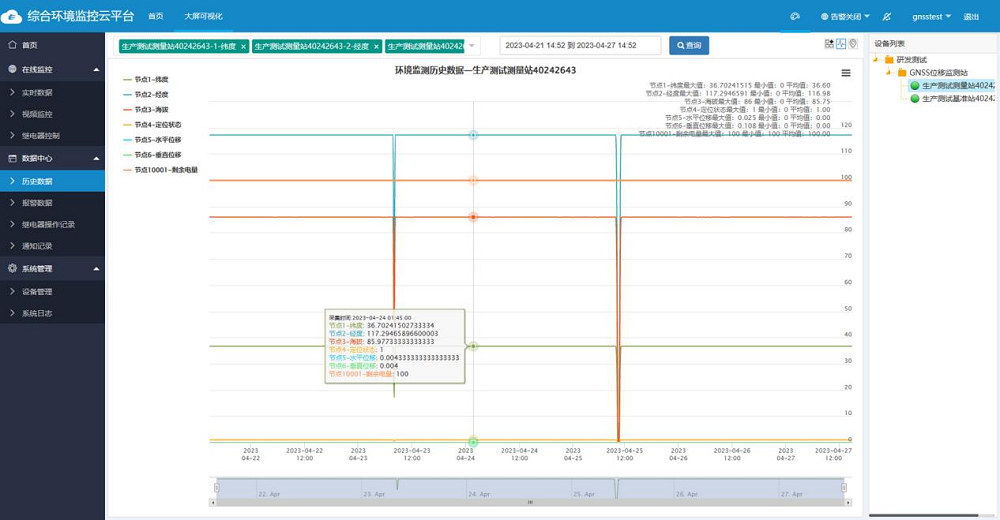

【歷史數據曲線查看】

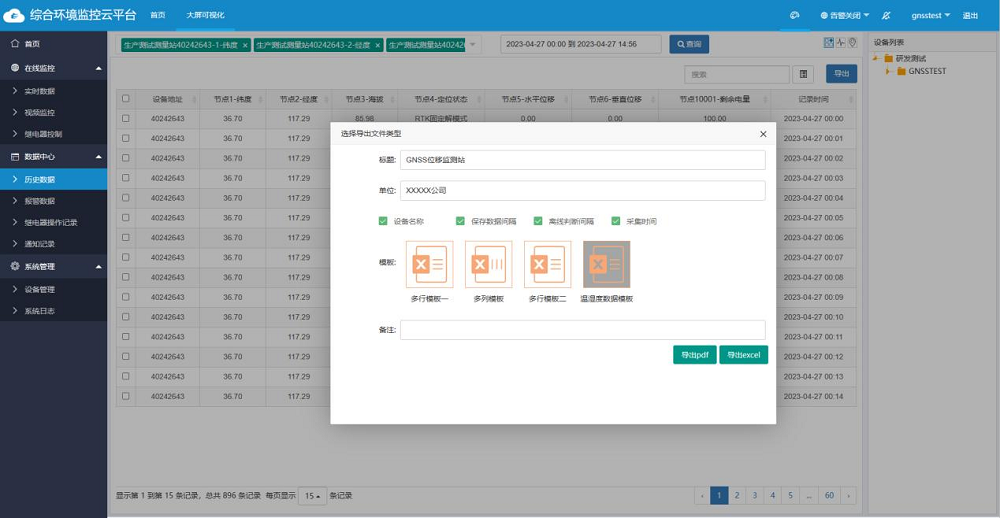

【歷史數據導出】

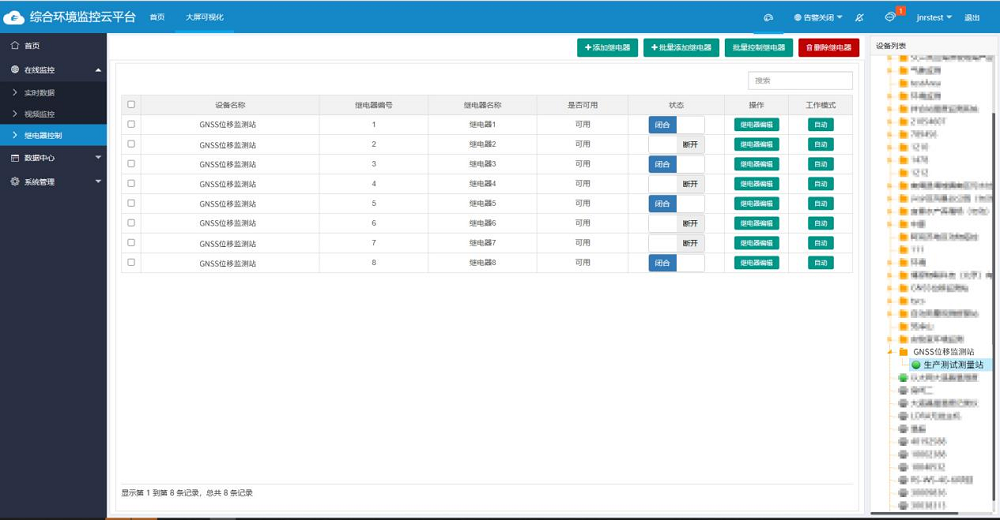

4.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
4.2.6 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，可以根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

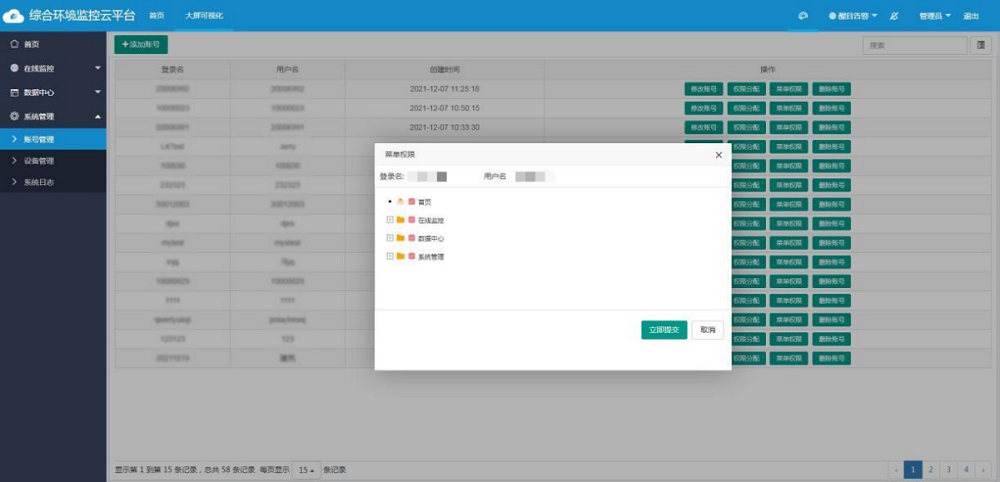

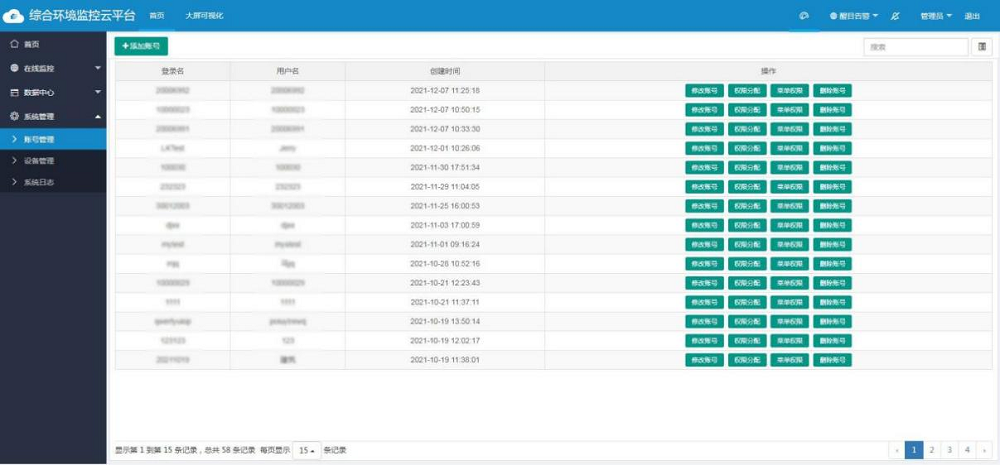

【賬號分級管理】

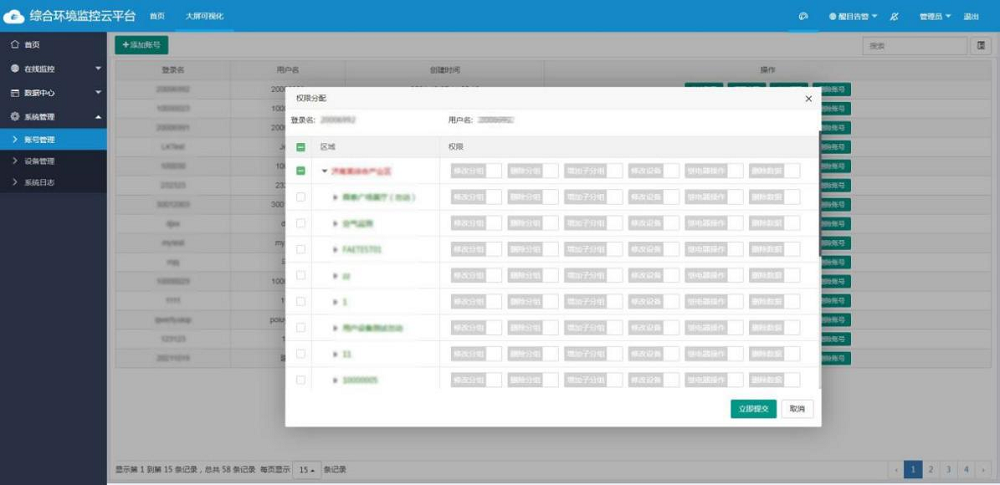

【管理員權限設置】
【管理員菜單權限】
4.2.8 設備管理
該監測系統可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

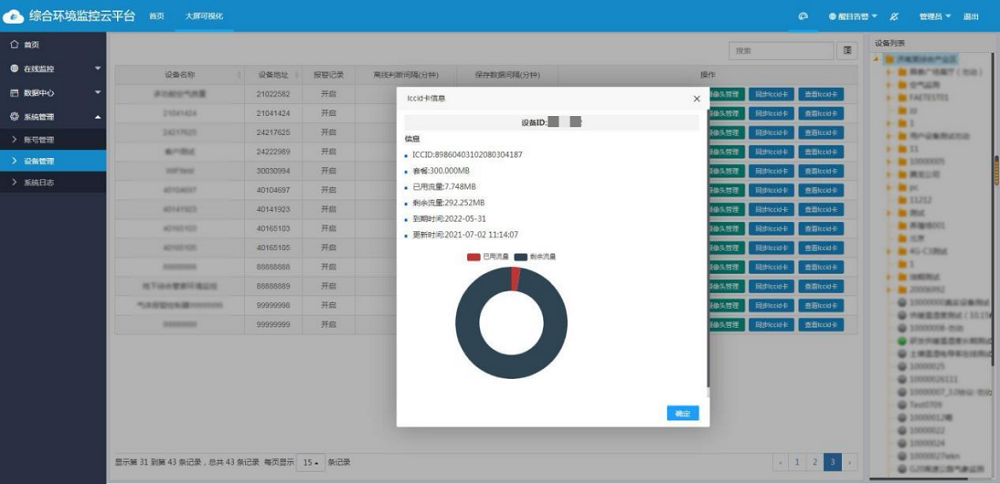

4.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

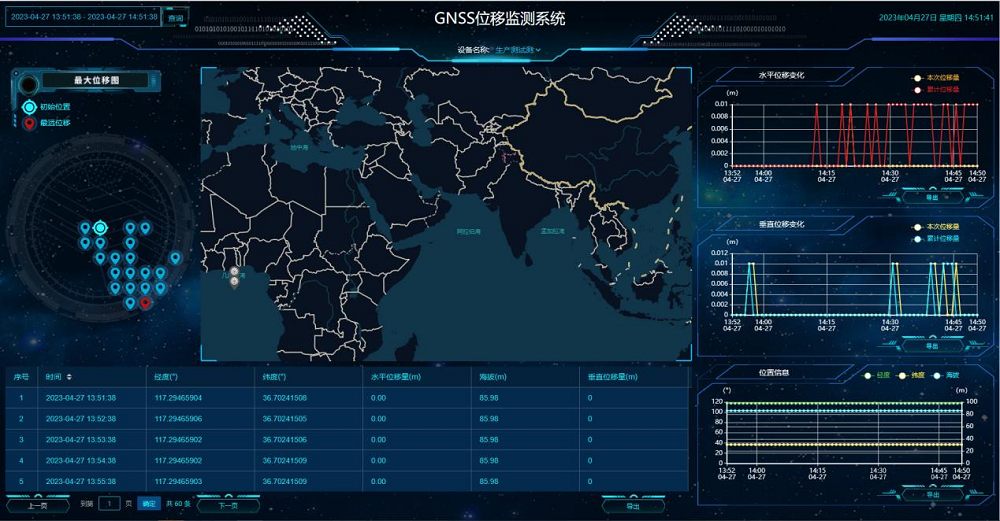

4.2.10 大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現位移量、相關位置信息等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。

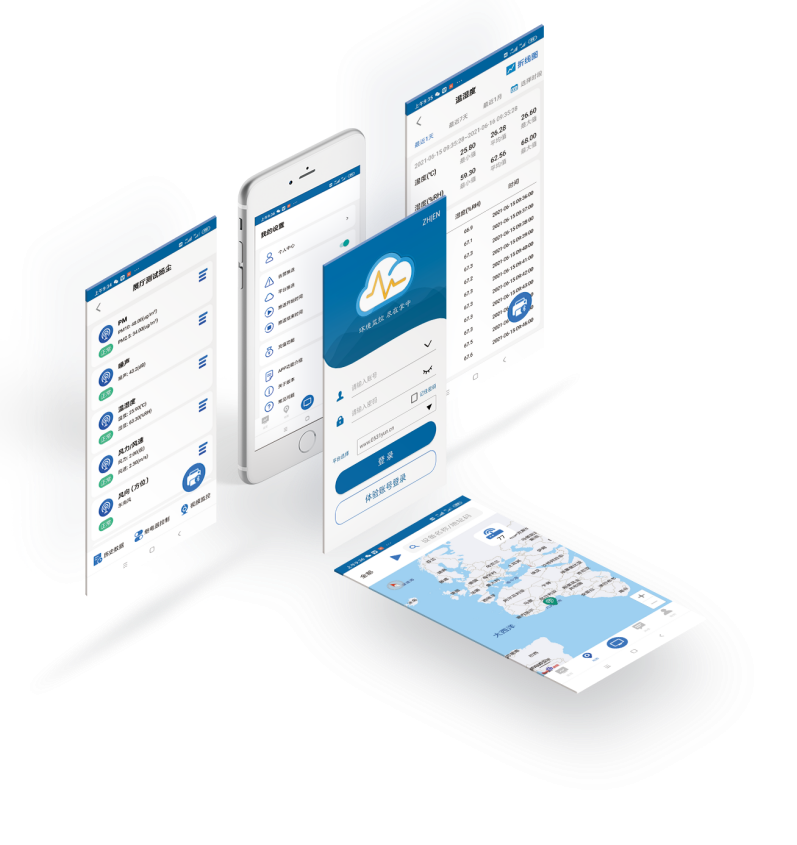

4.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
4.2.12 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
4.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
第五章 應用案例
