一、 項目概述
1.1 系統背景
2020年7月8日凌晨4點左右,受特大暴雨影響,湖北省黃梅縣大河鎮袁山村3組突發山體滑坡，導致5戶9名群眾被埋。
2020年11月23日18:05時許,甘孜州九龍縣雪洼龍鎮(原踏卡鄉) 甲鋪子村杜工組發生-起高位山體滑坡 ,該滑坡發生點是一處預案外點?；麦w方量約7.9萬立方米,造成坡體下方居民3間房屋損毀,因提前避險撤離,受威脅群眾35戶130人全部妥善安置,災害未造成人員傷亡?；麦w堵塞下方踏卡河形成堰塞湖,估測壅塞體長40米、高7~8米。目前,河道回水長約200米,淹沒岸邊居民房屋12間。
2021年1月19日13時40分左右,廣西河池市南丹縣車河鎮發生一起山體滑坡事故 ,造成正在施工的刁江支流河道羅家灣段改道I程的車輛,以及4名人員被埋壓。截至20日5時34分,救援結束，事故共造成3人死亡、1人受傷。

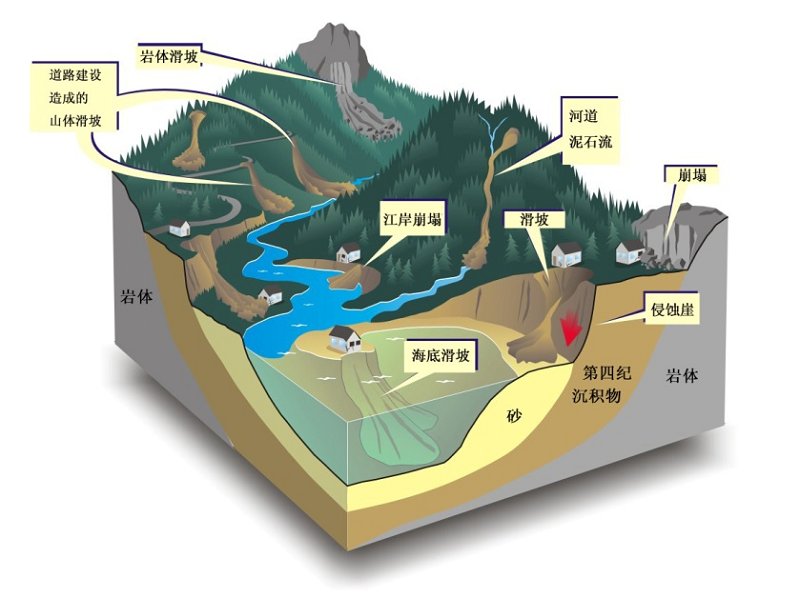

幾乎每段時間,都有大大小小的地質災害事件發生,包括滑坡、泥石流、崩塌、地面場陷、地面沉降和地裂縫等,嚴重影響地區經濟建設和人民生命財產安全。我國山地丘陵約占國土面積的65% ,且地質地貌復雜,氣候類型多樣,構成活動頻繁,自然災害隱患多,分布廣, 是世界上地質災害最嚴重,受威脅人口最多的國家之一。 因此建立地質災害智能化監測網絡是預防地質災害破壞的必然措施和有效手段。
1.2 系統概況
建大仁科經過多年在地質災害監測方面的深耕與積累,充分利用自身技術優勢,建立了一套科學完善的地質災害 監測與預警解決方案,實現地質災害動態監測信息的科學化、信息化、標準化及可視化,為防災減災決策提供科學依據,并有效提高地質災害預警預報能力和應急救災快速反應能力。

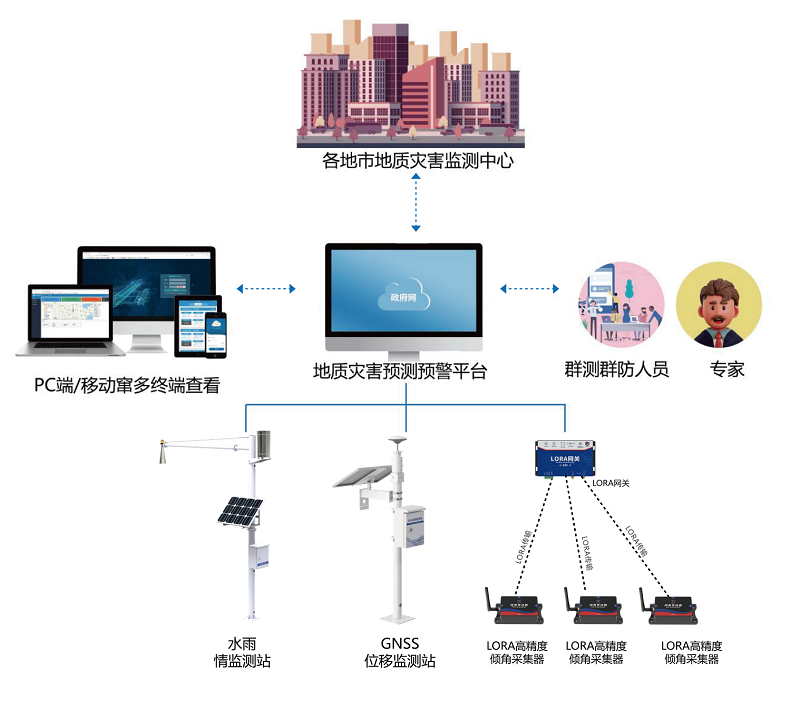

1.3 地質災害監測系統拓撲圖
二、 項目介紹
2.1 系統組成

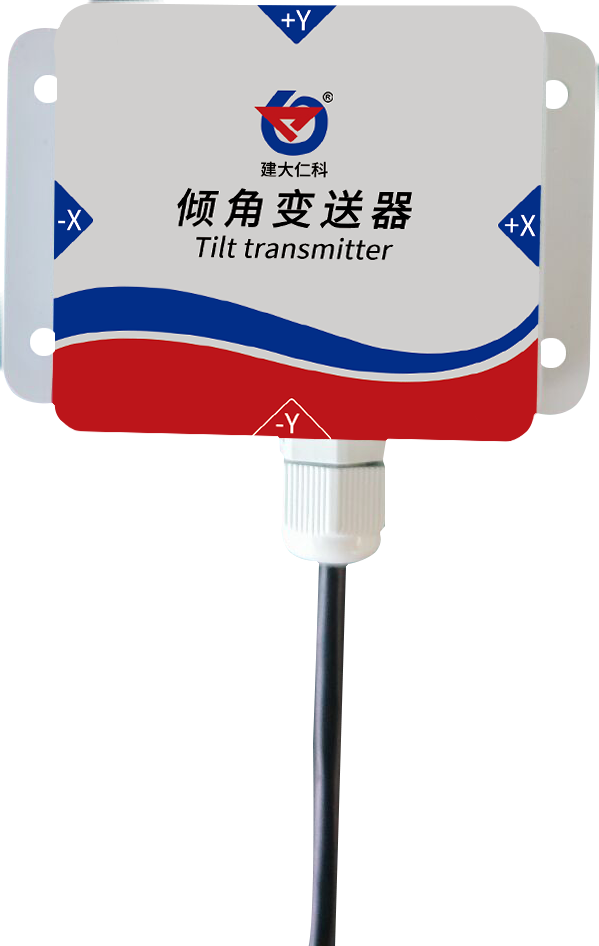

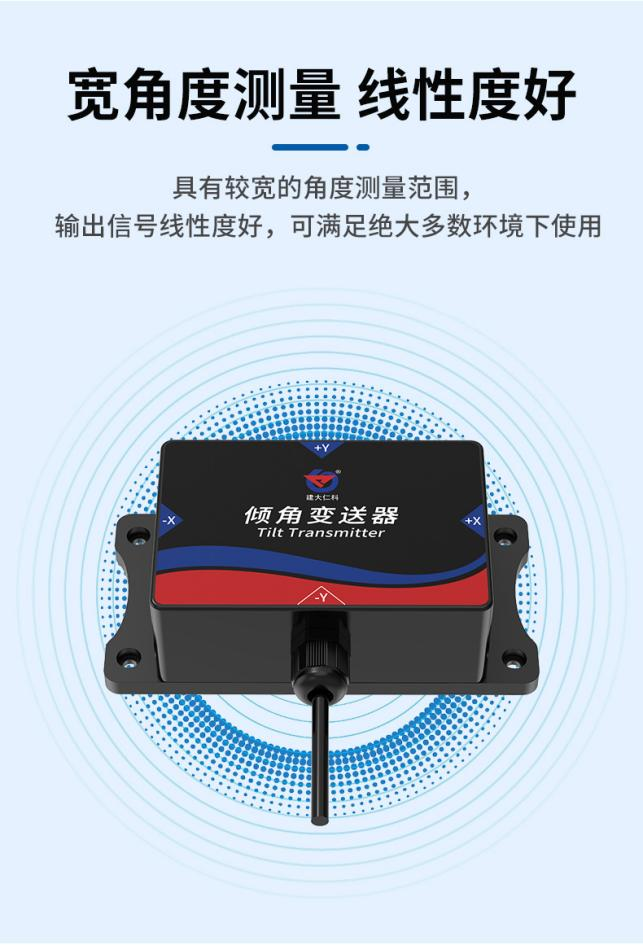

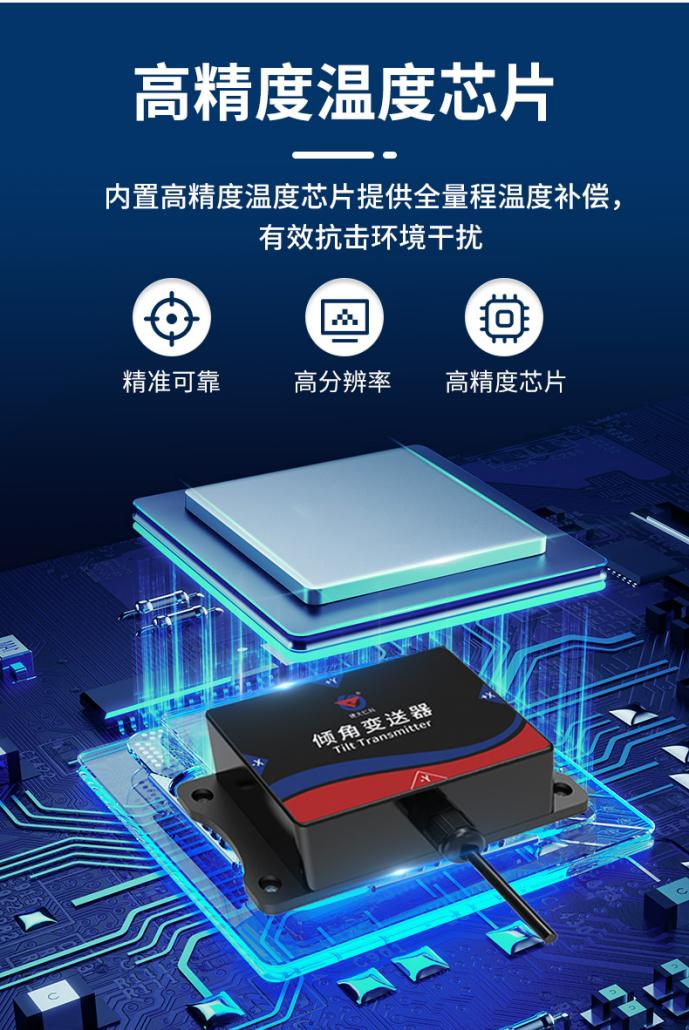

2.1.1 高精度傾角變送器
高精度傾角變送器是一款標準工業傾角儀，通過檢測使用環境中的傾斜角度來判斷設備 的傾斜狀態，可長期在戶外使用。
2.1.1.1 功能特點
· 產品內置可靠、高分辨率、高精度加速度芯片。
· 產品內置高精度溫度芯片提供全量程溫度補償，有效抗擊環境干擾。
· 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
· 可實時上傳 X 軸角度、Y 軸角度、環境溫度等數據。
2.1.1.2 技術參數
|
供電方式 |
DC 10-30V |
|
最大功耗 |
≤0.15W |
|
工作溫濕度 |
-40℃—60℃，0—95%RH（非結露） |
|
角度量程 |
X 軸：-30°~+30° Y 軸：-30°~+30° |
|
角度分辨率 |
0.001° |
|
典型精度 |
X、Y 軸 |
靜態精度±0.05° |
|
溫度量程 |
-40℃—60℃ |
|
防護等級 |
IP65 |
|
變送器電路承受溫度范圍 |
-40-60℃ |
|
輸出信號 |
RS485(ModBus 協議) |
|
外殼材質 |
鋁合金、ABS 塑料 |
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
安裝方式 |
水平、垂直 |

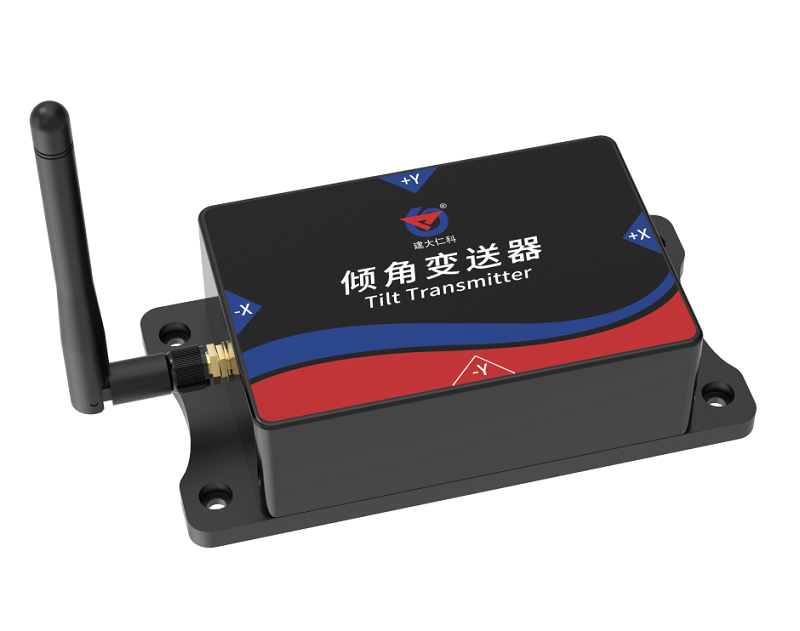

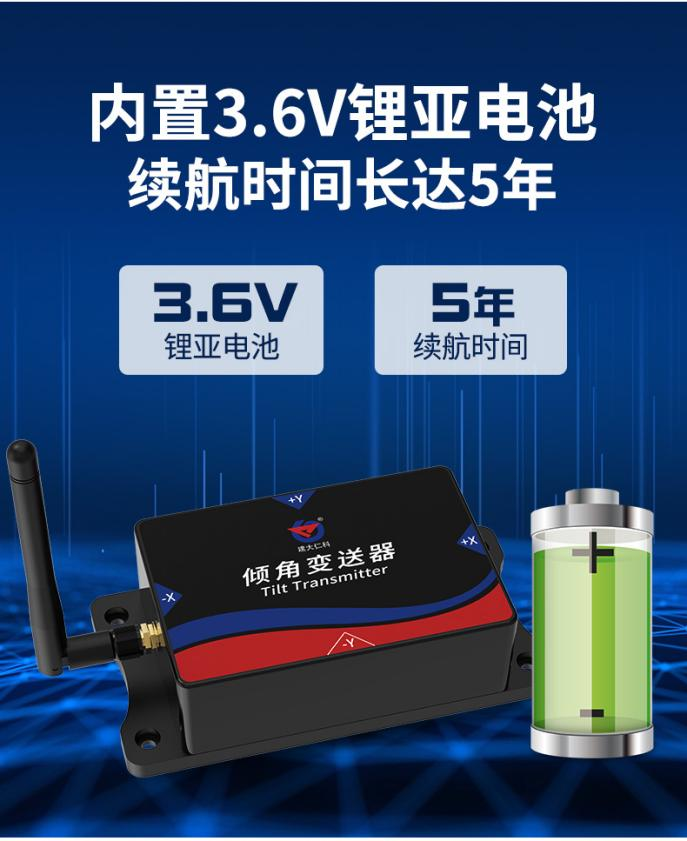

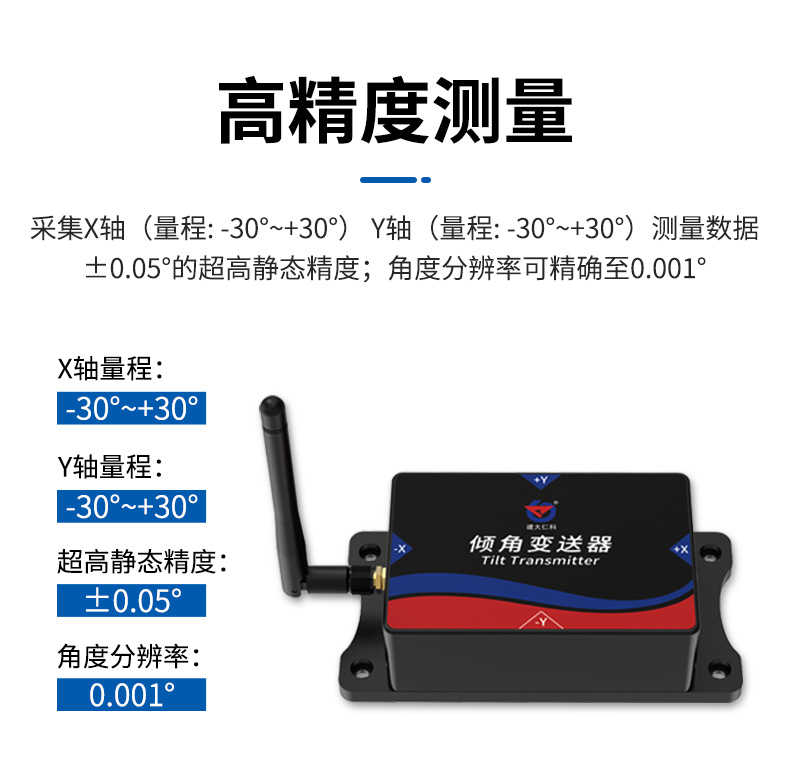

2.1.2 LORA高精度傾角變送器
LORA高精度傾角采集器是一款標準工業傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。廣泛應用于工業傾角測量及危房監測、古建筑保護監測、橋梁橋塔測斜、隧道監測、大壩監測、稱重系統傾斜補償、鉆井傾斜控制等行業，安全可靠，外觀美觀，安裝方便。
2.1.2.1 功能特點
· 產品內置可靠、高分辨率、高精度加速度芯片。
· 產品內置高精度溫度芯片提供全量程溫度補償，有效抗擊環境干擾。
· 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
· 3.6V 鋰亞電池供電，續航時間長達 5 年。
· 可實時上傳 X 軸角度、Y 軸角度、環境溫度、電量、信號等數據。
· 通信距離最遠可達視距 3000 米。
2.1.2.2 技術參數
|
供電方式 |
3.6V 鋰亞電池 |
|
續航時間 |
使用壽命可達 5 年 |
|
數據上傳間隔 |
最短上傳間隔可設 1 分鐘 |
|
工作溫濕度 |
-40℃—60℃，0—95%RH（非結露） |
|
角度量程 |
X 軸：-90°~+90° Y 軸：-90°~+90° |
|
角度分辨率 |
0.001° |
|
典型精度 |
X、Y 軸 |
靜態精度±0.05° |
|
溫度量程 |
-40℃—60℃ |
|
防護等級 |
IP67 |
|
信號輸出 |
LoRa 無線信號 |
|
外殼材質 |
鋁合金、ABS 塑料 |
|
配置方式 |
藍牙配置，提供中性配置軟件 |
|
傳輸距離 |
室內市區：可穿 3-4 堵混凝土墻 |
|
室外：視距 3000 米 |

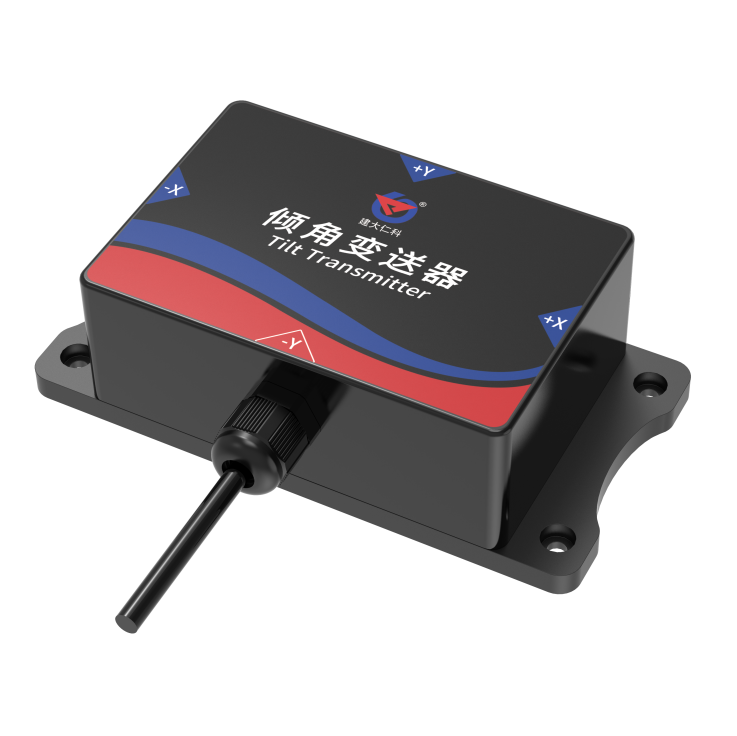

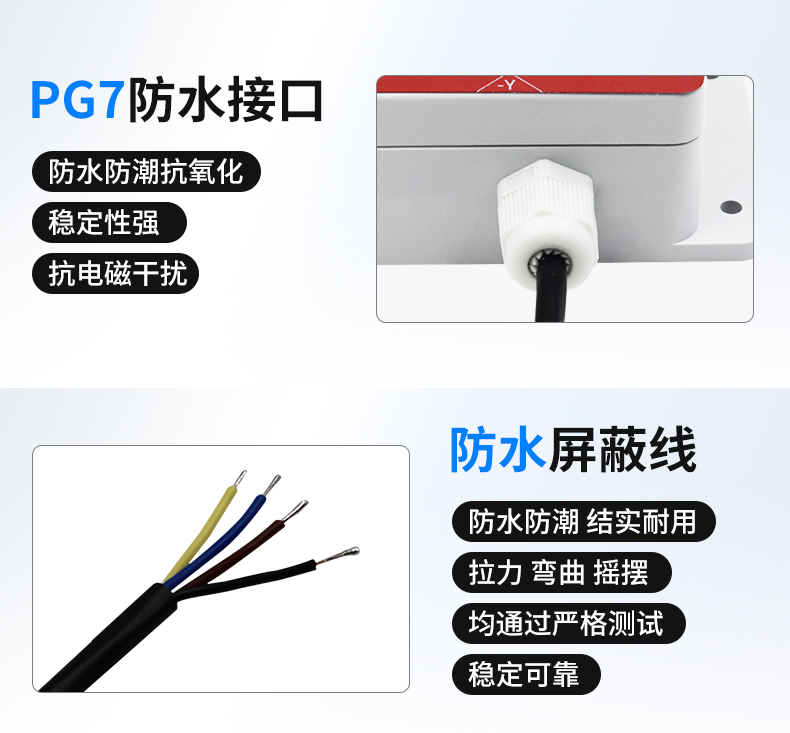

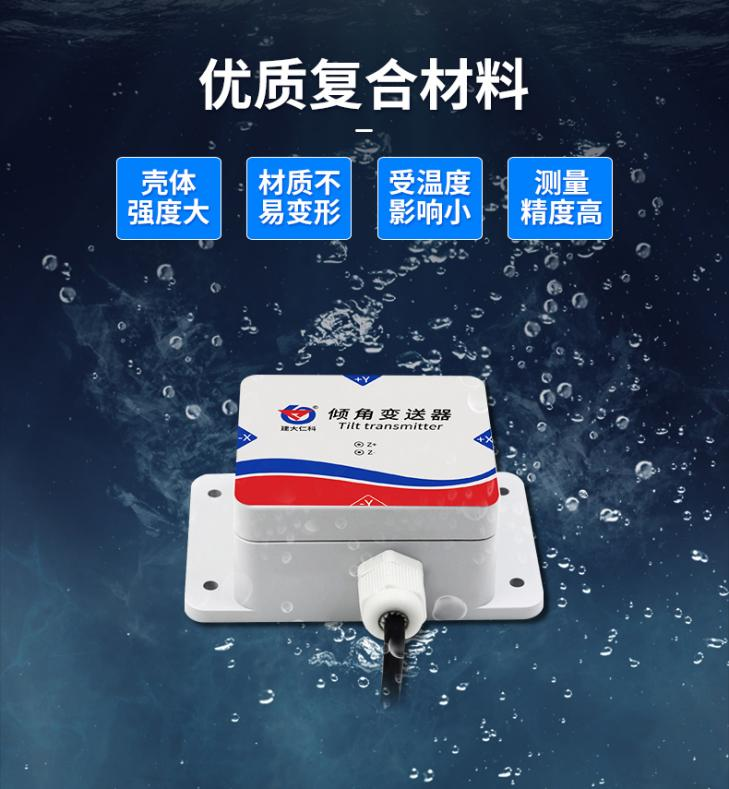

2.1.3 傾角變送器
傾角變送器RS-DIP-N01-1是一款標準工業雙軸傾角儀，通過檢測使用環境中的傾斜角度來判斷設備的傾斜狀態，可長期在戶外使用。
2.1.3.1 功能特點
· 采用卡爾曼濾波算法，使設備采集的角度值精確、穩定。
· 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用。
· 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置。
· 5~30V 直流寬電壓范圍供電。
· 具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
2.1.3.2 技術參數
|
直流供電（默認） |
DC 5-30V |
|
最大功耗 |
≤0.15W |
|
工作溫濕度 |
-40℃—60℃，0—95%RH（非結露） |
|
量程 |
X 軸-180°~180° Y 軸-90°~90°Z 軸-180°~180° |
|
分辨率 |
0.01° |
|
典型精度 |
X、Y 軸 |
靜態精度±0.1°，動態精度±0.5° |
|
Z 軸 |
靜態精度±0.5°，動態存在積分誤差 |
|
溫度漂移 |
±（0.5°~1°），（-40°C ~ +60°C ） |
|
響應時間 |
＜1s |
|
防護等級 |
IP65 |
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
外形尺寸 |
90*58*36mm |
|
輸出信號 |
RS485(ModBus 協議) |

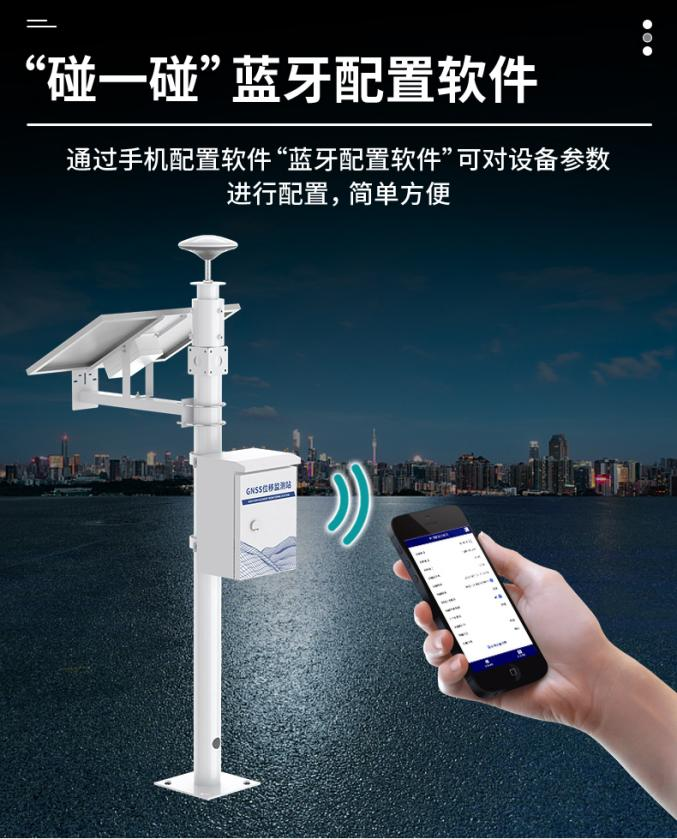

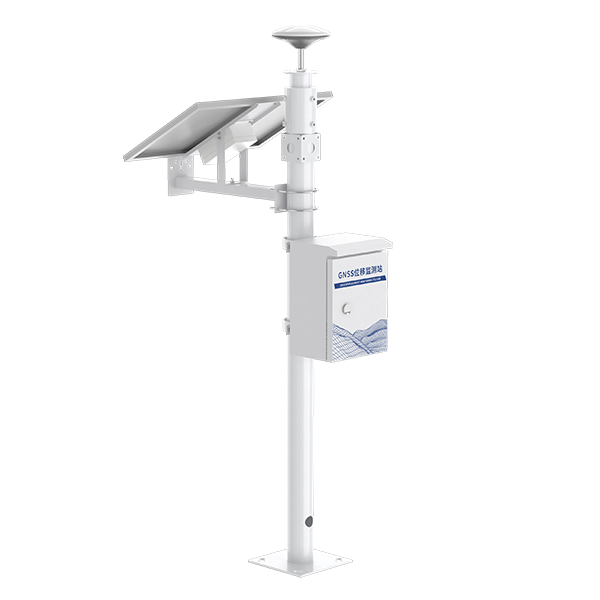

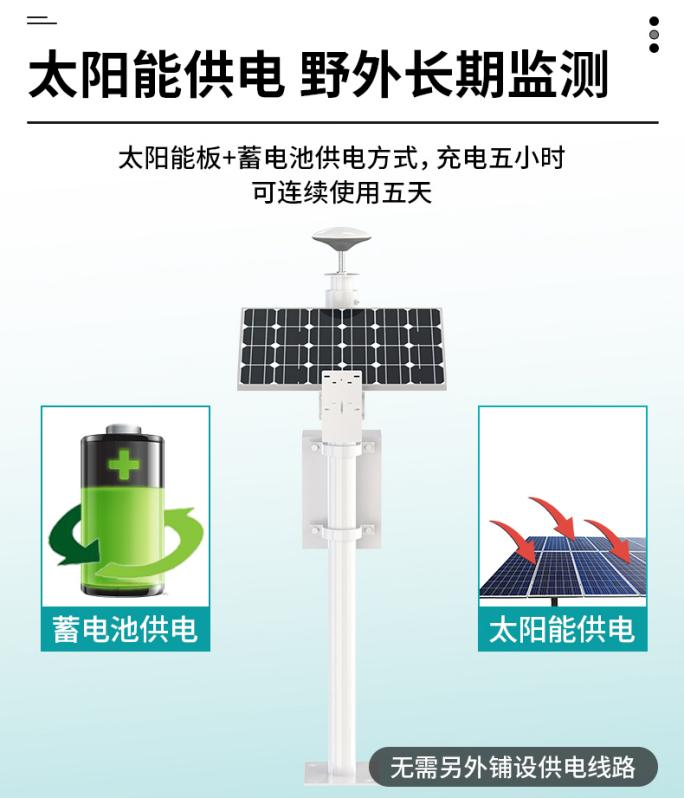

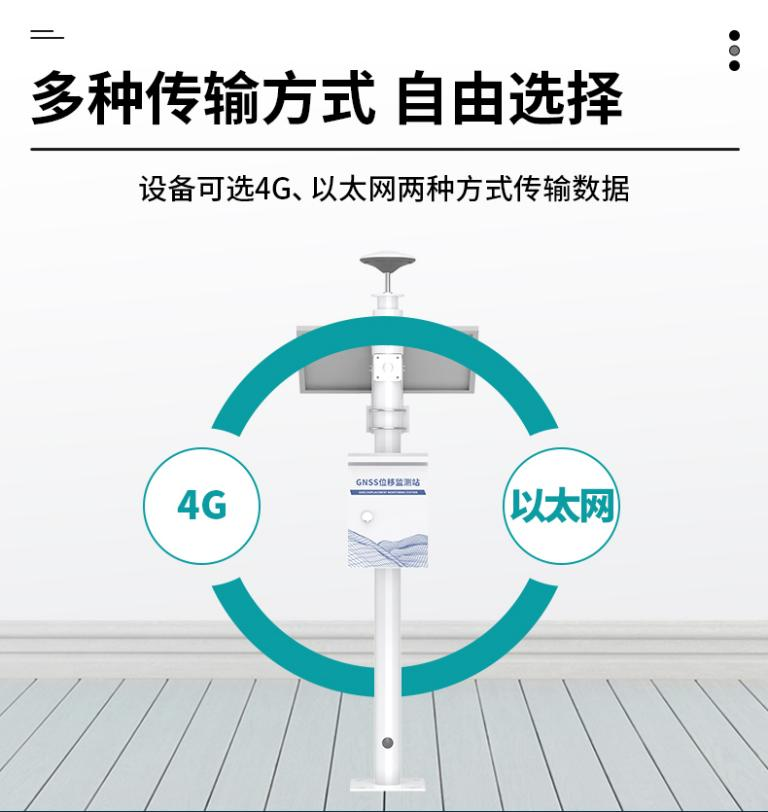

2.1.4 GNSS位移監測站
GNSS位移監測站主要由GNSS天線、太陽能電池板、主控制機箱（內有主控傳輸模塊、鋰電池）和安裝支架組成。分為基準站和測量站，具有精度高、功耗低、性價比高、安裝便捷等特點。
2.1.4.1 功能特點
■ 最大限度接收GNSS衛星信號，保證響應快速、測量精確。
■ 通過4G方式上傳數據，無需現場布線，無距離限制，只需一張手機卡便可傳輸數據至監控平臺。
■ 低功耗設計，配備太陽能供電系統，可長時間檢測。
■ 設備參數可通過手機配置軟件“藍牙配置軟件”配置，簡單方便。
■ 預留485通信接口，可做485從站使用。
■ 可接免費的本地監控軟件平臺及環境監控云平臺。
■ 設備唯一8位地址，易于管理識別。
2.1.4.2 技術參數
|
供電 |
太陽能板供電 |
|
功耗 |
0.5W(平均功耗) |
|
通信接口 |
4G，中國移動、中國聯通或中國電信的手機網絡 |
|
數據上傳 |
數據上傳間隔30s-10000s可設（默認60s） |
|
參數設置 |
手機APP“碰一碰藍牙配置” |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
定位精度 |
±10cm |
|
響應時間 |
≤20s |
|
蓄電池工作時間 |
5天 |
2.1.5 水雨情監測站
水雨情在線監測站是一款我司標準配置的氣象站。該設備可通過4G上傳或網口上傳方式將數據上傳值監控軟件平臺，同時該氣象站還帶有1路ModBus-RTU從站接口也可將數據通過485通信的方式上傳至客戶的監控軟件或PLC組態屏等；還能外接1路LED屏顯示（默認點陣數96*48）。
2.1.5.1 功能特點
■ 1路ModBus-RTU主站接口
水雨情監測站具有1路 ModBus-RTU 主站接口，可連接我司變送器，能夠監測水位、總雨量、瞬時雨量、日雨量、當前雨量等多種要素。
■ 外接國標雨量計
水雨情監測站可外接1路翻斗式雨量計。其雨量計防護等級高，筒身不易變形。符合國標要求承雨口徑200mm，精度：±2%，桶口口緣呈刃口狀，刃口角度44°。
■ 4G/RJ45通訊接口（二選一）
1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
■ 1 路 ModBus-RTU 從站接口
具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。
■ 繼電器輸出（選配）
選配2路繼電器輸出，可做遠程手動控制。
■ 1路室外LED單色顯示屏
可外接1路室外LED單色顯示屏，默認點陣96*48（最大點陣數 1024*256），滿足不同場景的觀看要求。
■ 支持太陽能板供電
可搭配太陽能電池板和蓄電池，用于野外測量，解決供電問題。
■ 支持市電與太陽能雙供電
多種供電方式，保證設備在惡劣的情況下也可以正常不間斷工作。
■ 一體化設計
建大仁科水雨情監測站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
■ 抗震防雷性能好
建大仁科水雨情監測站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了監測站對野外環境的抵抗能力，使其更加適應野外各種惡劣的環境。
■ 安裝簡單
建大仁科水雨情監測站整體立桿采用2節法蘭連接。內部每個傳感器都有單獨的線纜，采用防水對插線連接，只需拔插線纜，即可完成安裝。并且每條線纜上均帶有標識，當設備發生故障時，可快速判斷故障位置并及時維修。具有走線簡單、接線便捷、安裝穩定、運輸方便等特點。
■ 適配性高
設備唯一 8 位地址，易于管理識別，可搭配我司提供的多種軟件平臺。

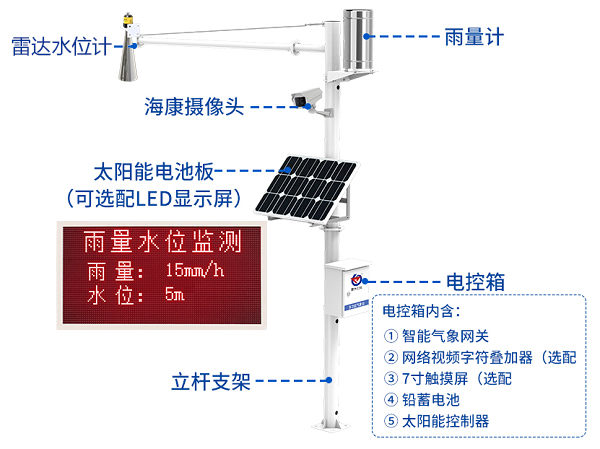

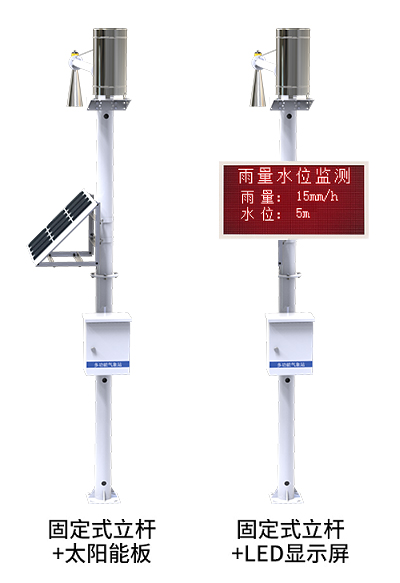

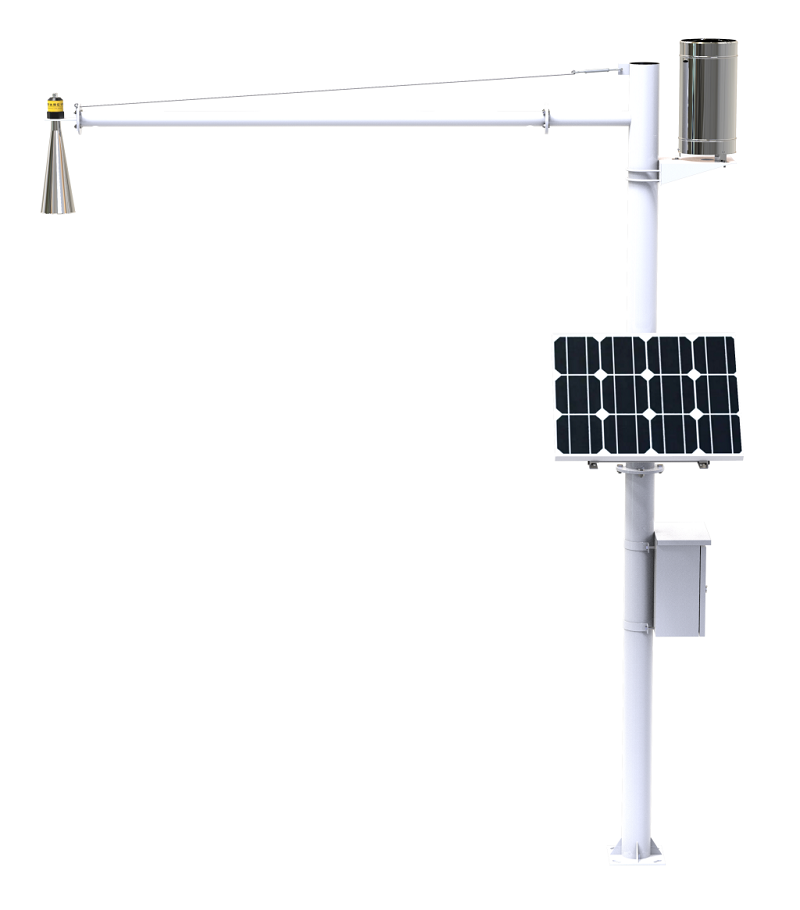

2.1.5.2 結構組成
水雨情監測站由以下幾部分組成：
支架+供電系統+防水電控箱（智能氣象網關+7寸觸摸屏（選配）+視頻字符疊加器（選配））+雷達液位計+翻斗式雨量計+攝像頭+顯示屏（選配）。
2.1.5.2.1 支架
水雨情監測站主桿采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。
當現場無法采用混凝土澆灌底座時，可以采用地籠安裝，在地下放入地籠固定支架，即可達到與膨脹螺絲安裝時相近的抗風強度。
2.1.5.2.2 供電系統
水雨情監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。
■ 220V市電供電
水雨情監測站可直接220V市電供電。

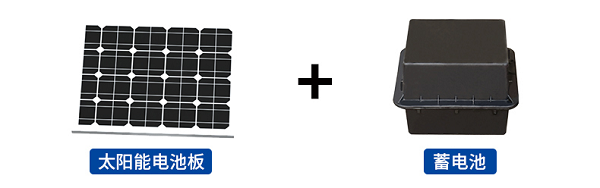

■ 太陽能+蓄電池供電
選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備在野外可以正常運行。
|
電池容量 |
太陽能板功率 |
待機時長 |
工作環境 |
傳感器 |
|
20AH |
35W |
待機4~5天 |
-40℃~70℃ |
16 |
■ 雙供電
雙供電方式，即220V市電與太陽能板+蓄電池雙供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
2.1.5.2.3 防水電控箱
水雨情監測站防水電控箱采用高強度鈑金箱體及白色噴塑防銹，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。內有精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定，更好的保護內部智能氣象網關和7寸觸摸屏。
2.1.5.2.3.1 智能氣象網關
能氣象網關作為水雨情監測站信息采集的傳輸，支持4G/以太網（二選一）方式將數據上傳環境監控云平臺。除此之外，網關還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢監測站中的數據。

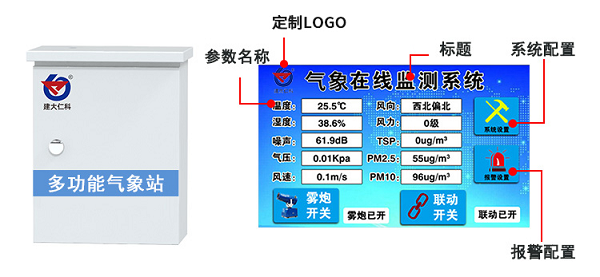

2.1.5.2.3.2 7寸觸摸（選配）
根據用戶需求，可選擇帶視窗的電控箱，通過視窗可以直觀的看到監測站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
觸摸屏采用全彩顯示畫面，實時顯示監測數據，可觸摸修改參數配置、報警上下限等，支持定制，可免費幫助用戶修改LOGO及頁面功能。

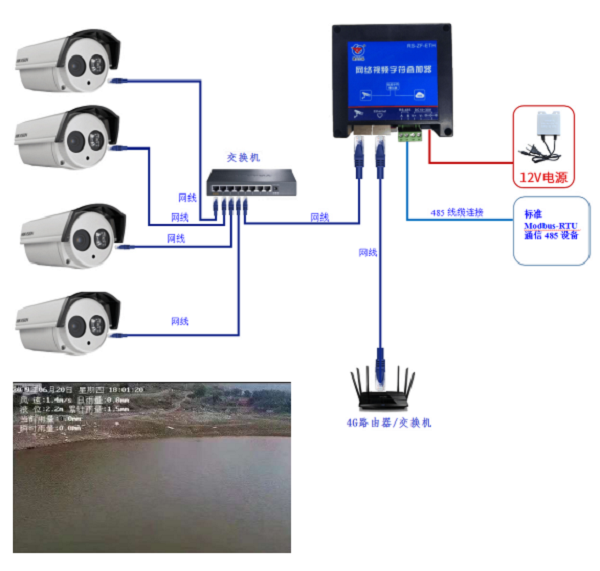

2.1.5.2.3.3 網絡視頻字符疊加器（選配）
網絡視頻字符疊加器是我司專為市面通用標準Modbus-RTU通訊模式 485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。
功能特點：
①、產品可同時處理多臺攝像機字符信息，最多可同時支持 4 臺攝像機疊加；
②、可接入多臺 485 設備，最多可接入 16 臺 485 設備；
③、獨立軟件配置，功能強大，界面簡潔，操作簡單；
④、攝像頭底層協議對接，不影響原有視頻信號；
⑤、字符顯示位置全顯示屏可調；
⑥、支持任意中文、英文、標點顯示，（顯示數量與攝像頭有關）；
⑦、攝像頭實時顯示監視現場的數據變化；
⑧、支持 DC10~30V 寬電壓輸入。

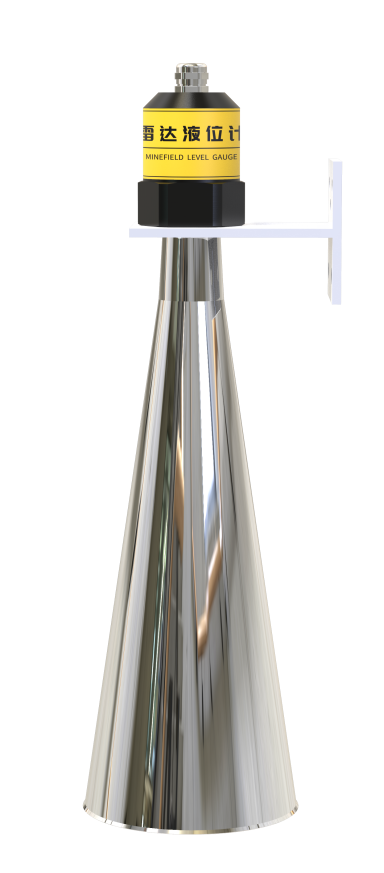

2.1.5.2.4 雷達水位計傳感器
雷達水位計系列產品，是指工作在 76-81GHz 的調頻連續波(FMCW)雷達產品。
2.1.5.2.4.1 功能特點
· 基于自研的 CMOS 毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
· 工作帶寬大，使產品擁有更高的測量分辨率與測量精度。
· 最窄 6°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
· 一體化透鏡設計，體積精巧，便于安裝 ?
· 功耗低，壽命時間長。
2.1.5.2.4.2 技術參數
|
供電 |
DC10-30V |
|
最大功耗 |
0.2W |
|
發射頻率 |
76GHz~81GHz |
|
測量范圍 |
0.1 m ~65m |
|
測量精度 |
±1mm |
|
波束角 |
6° |
|
工作溫度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
通訊協議 |
RS485 輸出 |
|
防護等級 |
IP67 |

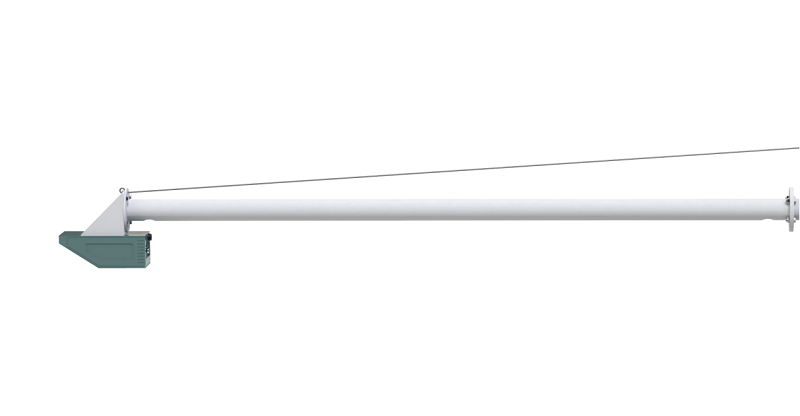

2.1.5.2.5 雷達流量計
一款雷達流量計系列產品，配合本公司水雨情立桿、主機使用，防護等級 IP68。485 通 信，標準 ModBus-RTU 通信協議，最遠通信距離 2000 米，產品供電為 7-28V 寬電壓供電， 主要應用于水渠、河流等需要流量及水位監測的場合。
2.1.5.2.5.1 功能特點
■可檢測水流速度、水位高度
■485 通信，標準 ModBus-RTU 通信協議
■防護等級 IP68，可用于室外或惡劣的現場環境
■7-28V 直流寬電壓供電
■設備小巧，便于安裝
2.1.5.2.5.2 技術參數
|
供電 |
DC 7-28V |
|
最大功耗 |
2W |
|
工作溫度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
發射頻率 |
24.00~24.25GHz |
|
測速范圍 |
0.1 ~20m/s |
|
測速精度 |
±2% |
|
速度分辨率 |
0.01m/s |
|
測距范圍 |
0.4 ~ 40m |
|
測距精度 |
±1cm |
|
測距分辨率 |
1mm |
|
防護等級 |
IP68 |

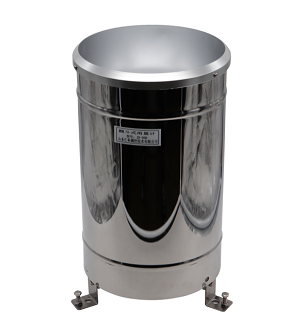

2.1.5.2.6 翻斗式雨量計
翻斗式雨量計是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示燈的需要。
本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
2.1.5.2.6.1 功能特點

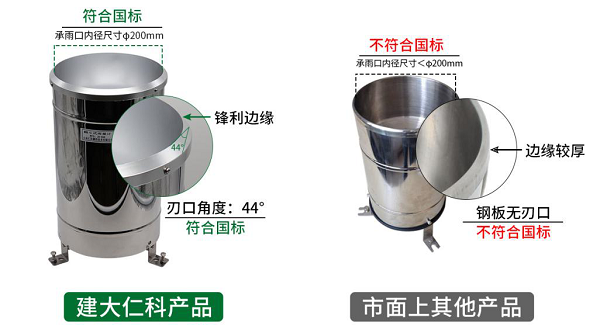

①、建大仁科翻斗式雨量計桶口口緣呈刃口狀，刃口角度44°，內徑尺寸Φ200mm，符合GB/T21978-2014國標的要求，確保監測的精準度。
②、采用一體化設計，可采集總雨量、瞬時雨量、日雨量、當前雨量四種要素，也可根據需求選配十要素型翻斗式雨量計（當天降雨量、瞬時降雨量、昨日降雨量、總降雨量、小時降雨量、上個小時降雨量、24h最大降雨量、24h最大降雨量時段、24h最小降雨量、24h最小降雨量時段）。
③、翻斗式雨量計外殼采用不銹鋼材質，不懼老化，更適應野外惡劣環境。
④、與其它翻斗式雨量計不同，建大仁科的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸承中，出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，現場安裝更加方便。
⑤、內部翻斗采用三維流線設計，使翻斗翻水更加流暢，且具有自滌灰塵容易清洗的功能。下垂式弧面導流尖，其造型美觀流暢，翻水性能更好。
⑥、其翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠。
⑦、為防止樹葉等雜物阻塞雨量下流，翻斗式雨量計在漏斗處設計留有網孔，使滯水產生的誤差性小。
⑧、產品采用沖壓加強筋設計，強度更大，不易變形，測量更精準。
2.1.5.2.6.2 監測要素說明
翻斗式雨量計默認四雨量要素說明：
①、瞬時雨量：以當前時刻為基準，往前1分鐘的雨量；
②、日雨量：從昨日0時到昨日23點59分的雨量；
③、當前雨量：從今日零時到當前時刻的雨量；
④、累計雨量：從設備安裝好一直計量到當前時刻的雨量；
注：以上斷電會清零
翻斗式雨量計升級版十要素說明：
①、當天降雨量：從凌晨零點到現在的降雨量，雨量計斷電后不清0。
②、瞬時降雨量：上位機發問詢指令，查詢兩次問詢間隔之間的降雨量。
③、昨日降雨量：昨日24h內的降雨量，雨量計斷電后不清0。
④、總降雨量：傳感器上電后的總降雨量，雨量計斷電后不清0。
⑤、小時降雨量：以9點50分舉例子，小時降雨量是指09:00~09:50分的本小時時間段內的降雨量，雨量計斷電后清0。
⑥、上個小時降雨量：以9點50分舉例子，上個小時降雨量是指08:00~09:00這個時間段內的降雨量，雨量計斷電后清0。
⑦、24h最大降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最大降雨量。
⑧、24h最大降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最大降雨量對應的整個小時時間段。
⑨、24h最小降雨量：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，單個小時的最小降雨量。
⑩、24h最小降雨量時段：是指的從凌晨零點到現在的降雨量中，以整個小時為單位，最小降雨量對應的整個小時時間段。
2.1.5.2.7 攝像頭
為滿足客戶的監測需求，建大仁科水雨情監測站可適配海康攝像頭將監控畫面一起上傳至環境監測云平臺，達到對環境的視頻監測。

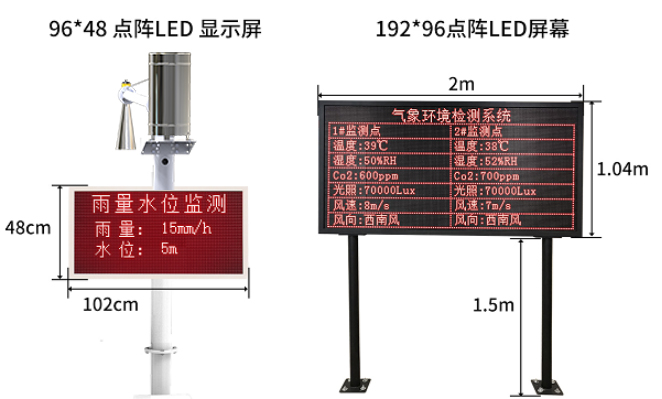

2.1.5.2.8 顯示屏
水雨情監測站可選配LED顯示屏，默認點陣96*48（最大點陣數 1024*256）。
三、綜合環境監控云平臺
3.1 概述

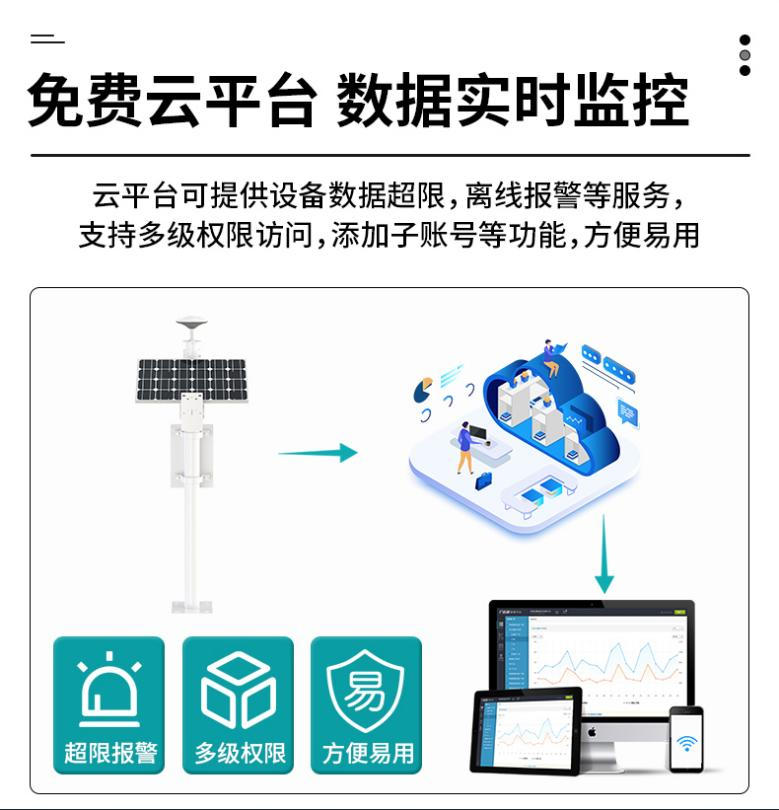

環境監控云平臺是我司旨在為用戶提供便捷的服務而專門]開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司所有網絡型設備?？蛻魺o需再自行架設服務器，省去了服務器的維護費用，無需具備公網IP或者域名解析服務。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。
公司云平臺免費，界面完全中性，支持多級權限訪問、支持客戶增添子賬號?？蛻艨蓱{賬號隨時隨地登錄，方便的查看自己的設備狀態、查詢數據記錄、下載打印數據等，還可以根據需要選擇短信報警、郵件報警等服務，平臺穩定可靠，已接入設備數量超過萬臺。
3.2 功能介紹

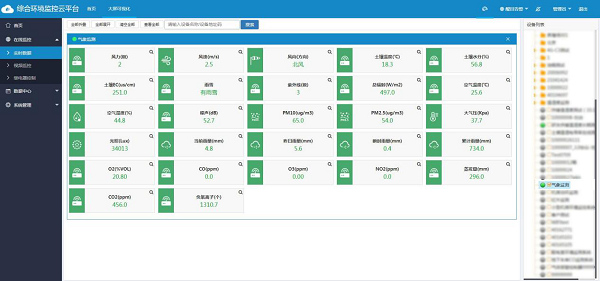

3.2.1 數據實時監控
平臺支持實時查看所氣體檢測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

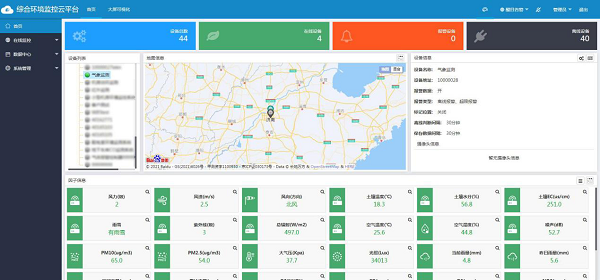

【首頁數據展示】
【列表展示】

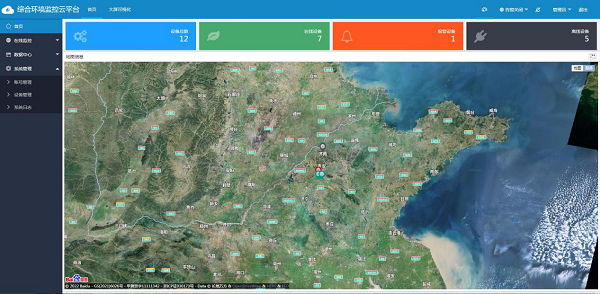

3.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
3.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。

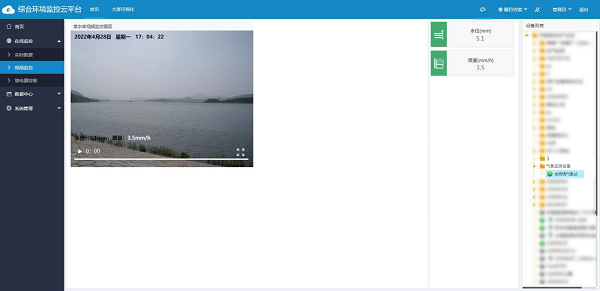

3.2.4 視頻監控
全面性的監管，實現水雨情監測站周邊環境畫面聯網呈現，支持在現場安裝攝像頭及傳感器，傳感器監測到的數據通過視頻字符疊加器可疊加在監控畫面上，其界面顯示全部信息，避免反復切換，實現遠程監控。

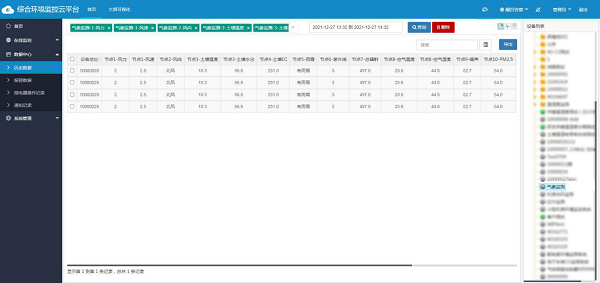

3.2.5 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。
【歷史數據列表查看】

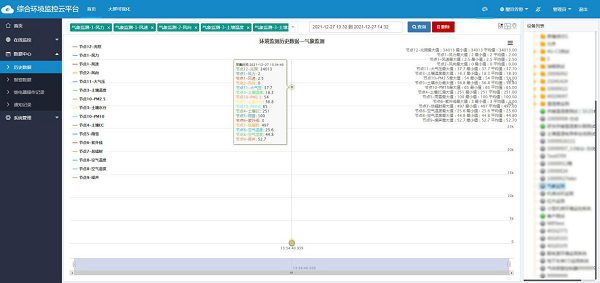

【歷史數據曲線查看】

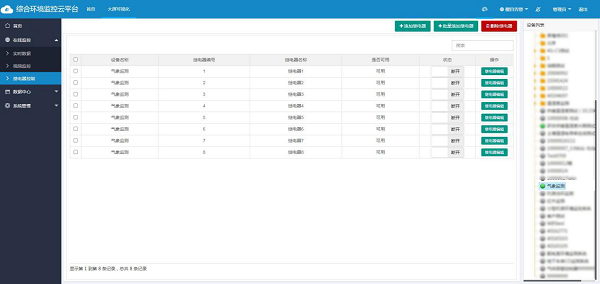

3.2.6 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。

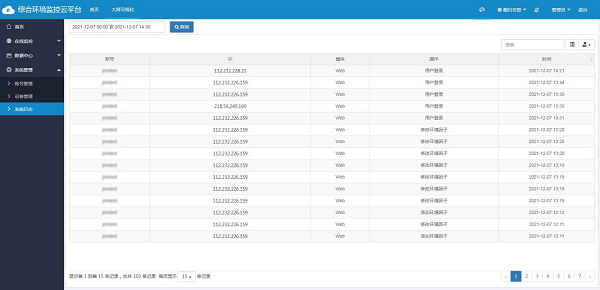

3.2.7 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
3.2.8 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。

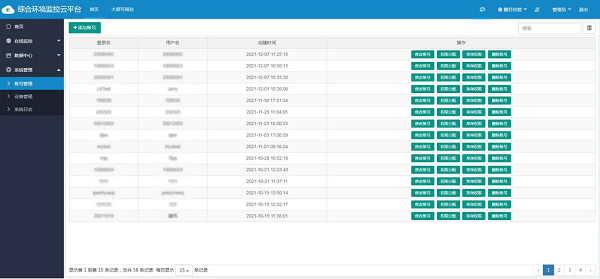

【賬號管理】

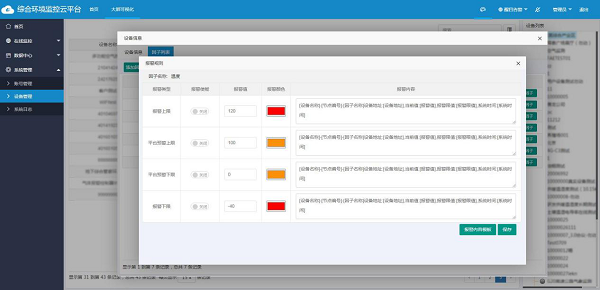

3.2.9 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5分鐘。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信最多發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |

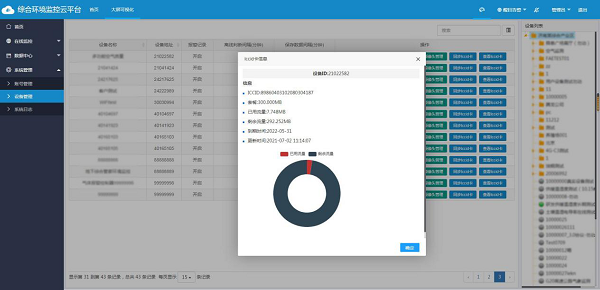

3.2.10流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。

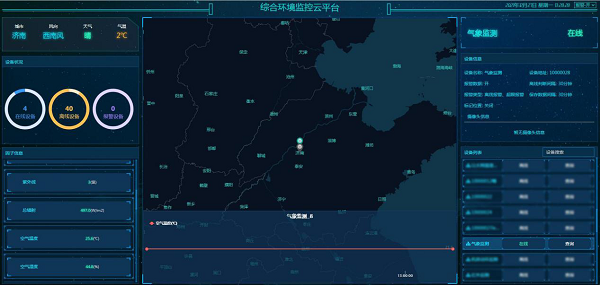

3.2.11大屏可視化
可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現溫濕度等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
3.2.12二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
3.2.13千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。

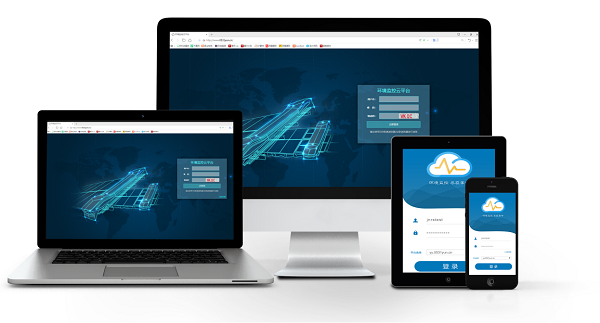

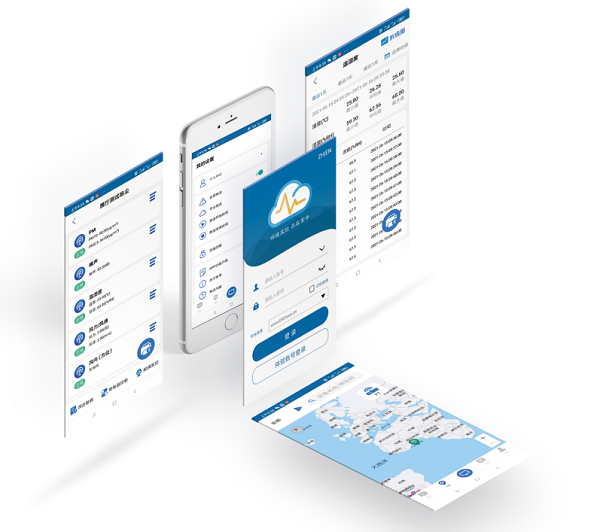

3.3手機APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
