第一章 項目概述
1.1 項目背景
水庫大壩是水利工程中的重要組成部分，對于防洪、灌溉、發電等多方面具有不可替代的作用。然而，水庫大壩的安全問題一直是人們關注的焦點。由于水庫大壩一般地處偏遠地區，人工監測難度較大，且存在諸多安全隱患。因此，隨著科技的進步和自動化技術的發展，水庫大壩在線自動化監測系統應運而生。
水庫大壩在線自動化監測系統是一種基于現代信息技術的智能化監控系統，可以實現對水庫大壩的實時監測和數據分析。該系統通過布置在大壩上的各類傳感器和監測設備，收集大壩的變形、滲流、應力、水位等關鍵信息，然后通過數據傳輸系統將數據實時傳輸?shù)奖O(jiān)控中心，實現遠程監控和預警。
水庫大壩自動化監測系統的重要性主要可以歸結為以下幾點：
■ 安全需求：水庫大壩的安全直接關系到下游人民群眾的生命財產安全和國家的經濟發展。傳統的人工監測方式難以做到全面、實時的監測，且存在較大的誤差和不確定性。而通過在線自動化監測系統，可以實現對大壩的全面、實時、準確監測，提高大壩的安全水平。
■ 技術進步：隨著科技的進步和自動化技術的發展，越來越多的先進技術和設備被應用到水庫大壩的監測中。例如，傳感器技術、數據傳輸技術、云計算技術等，為在線自動化監測系統的實現提供了技術支撐。
■ 信息化趨勢：當前，信息化已經成為各行各業發展的重要趨勢。水庫大壩的監測也不例外。通過在線自動化監測系統，可以將大壩的監測數據實時傳輸?shù)奖O(jiān)控中心，實現信息共享和數據分析，提高決策的科學性和準確性。
1.2 建設目標
水庫大壩在線自動化監測系統的總目標是實現對影響水庫大壩環境安全各方面因素的綜合性監測與分析。利用高精度的位移變形、氣象、滲壓等監測設備，實時監測降水量、地下水位、水壓等相關數據，并及時上傳至云平臺，以便管理人員及時知悉相關情況作出相應處理，達到預防水庫大壩沉降、坍塌等災害，保障居民生產、生活安全的目的。
具體目標包括：
■ 針對水庫大壩環境進行詳細調查，因地制宜設計適用于水庫大壩不同區域的自動化監測防御體系。
■ 通過各種高精度災害類監測設備，實時監測位移變形、地下水位水壓、降水量等數據，并實時上傳至云平臺；
■ 云平臺接收來自各區域的監測數據，進行分析處理，派發指令，保障安全。
1.3 建設原則
在研發設計水庫大壩在線自動化監測系統的時候，我們應該總結前人開發的經驗，結合最新自控和軟硬件技術，圍繞智能水位、滲壓、氣象監測設備，打造信息化、無縫隙、精準化、可視化、智慧型現代水庫大壩安全自動化監測體系，還可以搭載GNSS衛星導航設備，實現對監測地點的集中分布式監控和智能化預警的目標，保證系統的高穩定性、高可靠性、高安全性。
具體原則如下：
■ 技術的先進性
系統選型、軟硬件設備的配置均要符合高新技術的潮流，關鍵的監測設備實時采集、傳輸均采用國內外工程建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保持一定的先進性。
■ 穩定性
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。采用先進成熟的技術來架構由各個子系統組成穩定可靠的大系統，使系統能安全平穩地運行，有效地消除各子系統可能產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性，確保各設備的正常運行。
■ 經濟性
我司在水庫大壩在線自動化監測系統的建設上，一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 實用性
在設備選型時，依據項目實際情況結合目前我國市場上的占有率高的各類產品中選擇具有性能價格比和擴充能力的產品。
■ 可維護性
方案在設計過程中根據客戶需求、項目規模等等選擇合適的監控產品和技術方案實現，其采用的產品均滿足簡單、實用、易操作、易維護的特性，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
■ 可管理性
方案中現場各設備及各分系統都集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統的高效、有序、可靠的發揮其管理職能。
■ 安全性
水庫大壩在線自動化監測系統安全可靠，具有一定的安全保護措施，防雷擊、過載、斷電和人為破壞，具有高度的安全和保密性。
■ 規范性
控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業、標準和環保部頒布的技術規范。
1.4 建設依據
■ 《基于GNSS的露天采場邊坡監測系統構建》
■ 《水文自動測報系統設備通用技術條件》
■ 《GNSS技術在地質災害安全監測預警系統中的應用研究》
■ 《水文自動測報系統設備基本技術條件》
■ 《基于GNSS技術的地質災害監測平臺研究與實現》
■ 《水位測量儀器通用技術條件》
■ 《基于GNSS的邊坡自動化監測系統應用研究》
第二章 項目介紹
2.1 水庫大壩在線自動化監測系統介紹
水庫大壩在線自動化監測系統是一個以先進物聯網技術為支撐，綜合采用先進位移、水位、壓力、氣象監測設備的智能災害類監測系統，它從“ 監測、防護、應用 ”等各個方面，將數據通信技術、數據處理與分析技術、機械技術、信息技術、工程技術深度融合，實現了從終端硬件到平臺系統管理模式，解決了安全、質量、效率等問題，達成了用科技避險、保障礦業安全的目的。
總的來說，水庫大壩在線自動化監測系統由位移變形監測、滲壓監測、水文氣象監測、4G語音告警廣播站以及綜合環境監控云平臺五部分組成，通過在壩體表面和壩體深部設立監測站，全天候?qū)崟r(shí)采集水庫壩體的位移、沉降、傾斜、浸潤線、庫區水位等各類監測數據，通過設置相應報警閾值，與分級自動發送信息報警等綜合手段，對水庫大壩進行全天候自動化監測預警。通過全天候高頻率采集水庫大壩各現場監測數據，并實時傳輸?shù)奖O(jiān)測平臺，由專業人員而對平臺展示的各種數據表、趨勢圖、變化軌跡圖等進行深入分析，并結合影響壩體變形的各方面因素，判斷壩體表面和深部運動變化的情況，當壩體形變達到報警閾值，監測平臺自動分級發出預警信息，讓管理部門及時反應和采取措施，保障人民生命財產安全。
本系統施工部署非常簡便，細節考慮周到，擴容方便。監測設備采集到的水位、雨量、位置等信息通過4G/RJ45網口網絡遠程傳輸至綜合環境監控云平臺，不僅無距離限制，還避免了鋪設線路的麻煩，監控管理平臺也非常人性化，界面友好、操作簡單、功能全面、可廣泛應用。

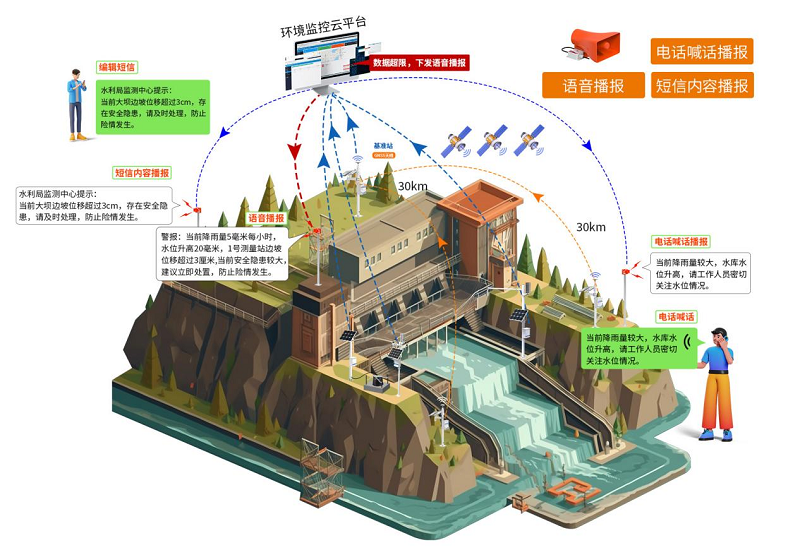

2.2 水庫大壩在線自動化監測系統拓?fù)鋱D
2.3 水庫大壩在線自動化監測系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 系統級整體性及平臺化
借助自身多年來的行業經驗，結合客戶需求的各個方面，給出系統級、整體性的解決方案，具備更好的分工以及協同效率，設計將具備良好的系統擴展性。該系統集可視化、智能化、無人化于一體，采用先進的監測技術和設備為水庫大壩安全的監測預警提供更多的技術支持和保障。
■ 專業傳感器，精準監測
該方案中監測設備采用高度集成的一體化監測、預警設備，測量范圍廣，準確度高，確保產品優異的可靠性、高精度和互換性。

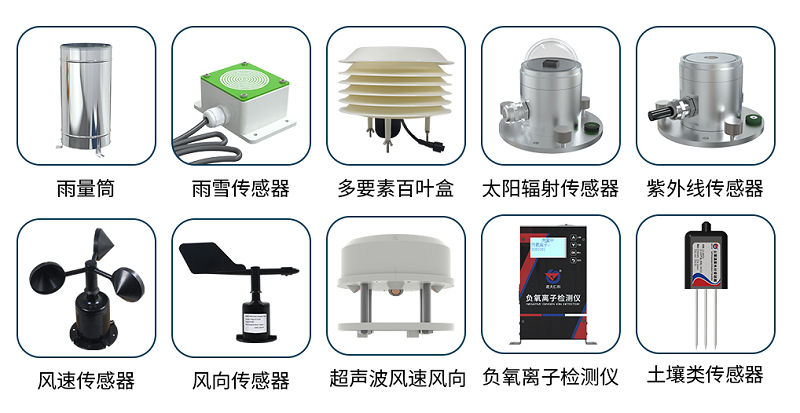

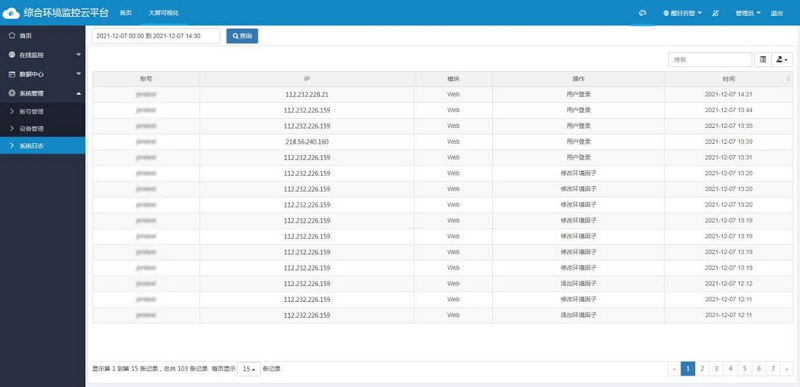

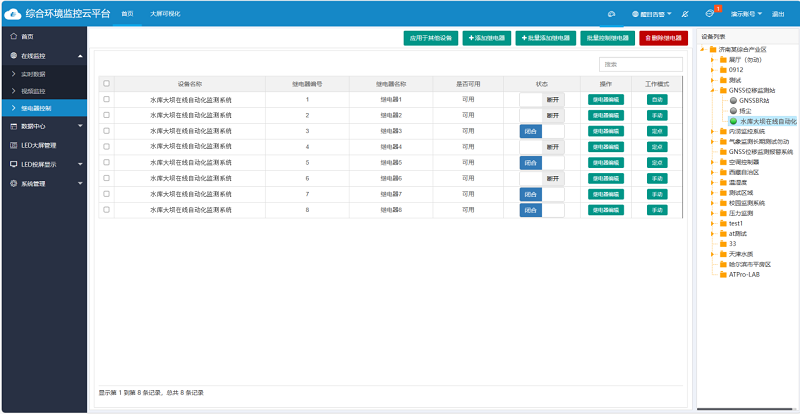

■ 提供免費云平臺，功能強大
平臺采用B/S架構，維護和升級方式簡單，最少支持1000個采集設備的監控和管理，采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。云平臺自動收集上傳的監測數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 多平臺遠程管理

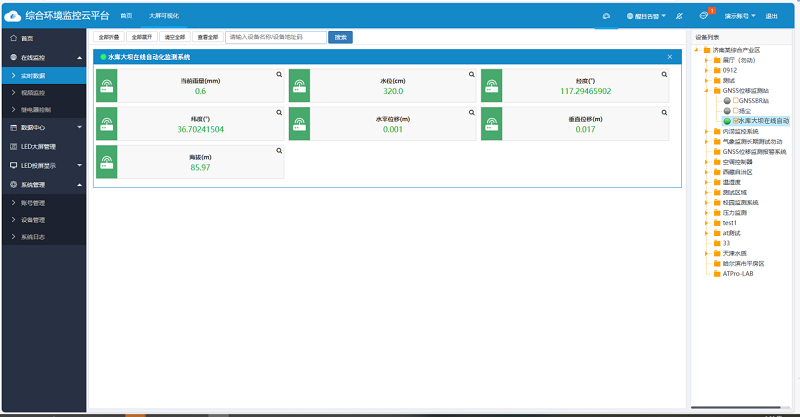

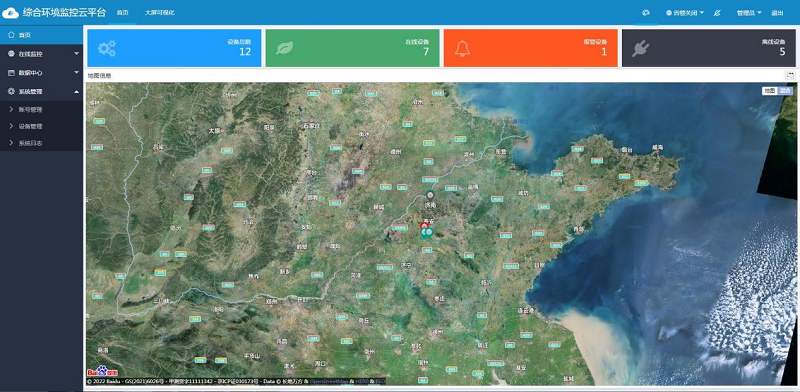

水庫大壩在線自動化監測系統支持電腦網頁、手機APP、微信小程序、微信公眾號等多種方式遠程查看/管理數據。其中，手機端APP通過藍牙無線鏈接方式配置設備，參數包括：上傳目標地址、上傳目標端口、各通道水位上限值、各通道參數、通道顯示內容，可實時查看各個測點設備狀態、水位值及電池電量，數據上傳間隔、ICCID值。多種查看方式，管理起來更方便。
■ 具有豐富的自動告警方式
該系統可在監測終端和平臺端分別設置安全閾值，當測點的位移量、雨量等參數超過所設置的安全閾值時，報警功能會自動開啟，系統支持查看實時、歷史數據，電話、短信、聲光、郵件遠程告警，廣播告警以及入戶式報警等報警功能，可及時通知相關人員。
■ 系統支持設備實時定位
該系統可在云平臺設備管理中設置設備經緯度，當數據異?；驍?shù)據超限，用戶可根據經緯度定位，快捷找出設備異常的位置，及時處理便于后期維護與管理。
■ 軟硬件產品集成度高
水庫大壩在線自動化監測系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 支持定制
我司在設計方案時從客戶使用的角度出發，集成了很多比較實用的功能，也可根據客戶需求定制方案，做到在應用和維護盡可能方便省心。
第三章 水庫大壩在線自動化監測系統
3.1 位移形變監測
3.1.1 GNSS位移監測站
山東仁科自主研發GNSS位移監測站（型號：RS-GNSS-BA/TA-4G），該設備可通過4G信號網絡將數據上傳至綜合環境監控云平臺，適用于地表位移監測和建筑物的變形監測。

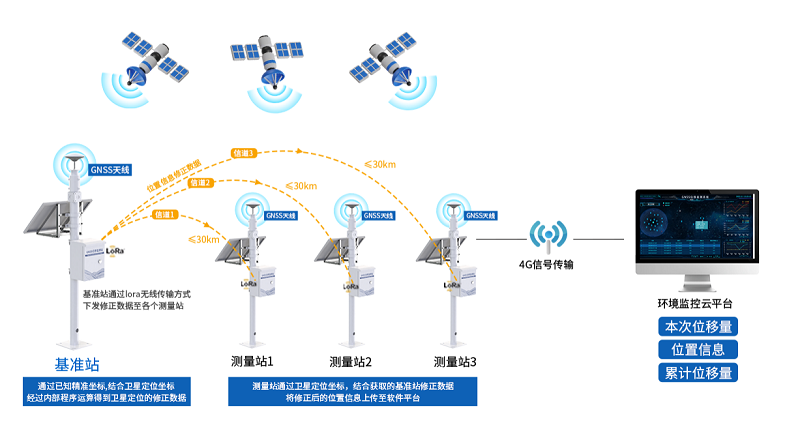

其中基準站將獲取的衛星定位坐標以及手動導入的精準定位坐標、設備狀態等信息上傳至云服務器，同時，測量站也將獲取的衛星定位坐標上傳至云服務器。服務器根據1h內獲取的數據計算出衛星定位修正補償數據，并進一步解算出更為精準的經緯度信息。測量站間隔20min向云服務器問詢得到解算數據，計算出當前水平位移、垂直位移，并將獲取以及計算出的所有信息傳回至云服務器進行實時監測，發現異常情況立刻啟動報警。水庫大壩部分區域在降雨后易發生沉降、滑坡、坍塌等突發災害，因此本方案搭配GNSS位移監測站，能夠更全面地掌握壩體位移、地面變形等信息，以更好的應對各種突發狀況，實現救災預防統籌調度，搭建智能水庫大壩安全自動化監測體系。
3.1.1.1 結構組成

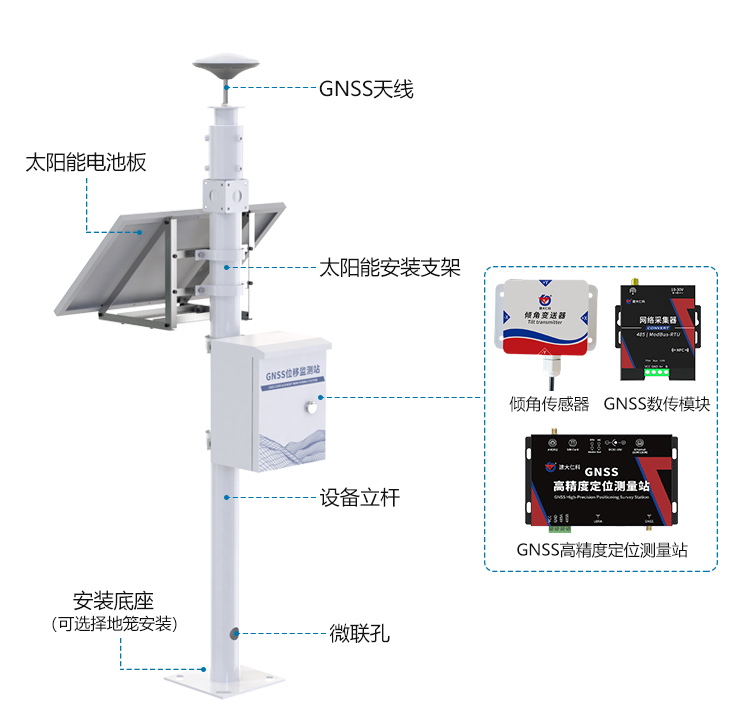

我司GNSS位移監測站主要由GNSS天線、太陽能電池板、主控制機箱（內有主控傳輸模塊）和安裝支架組成，分為基準站和測量站。
3.1.1.2 功能特點
■差分定位方式
基準站、測量站與衛星通信時，由于存在著軌道誤差、時鐘誤差、SA影響、大氣影響、多徑效應以及其他誤差，設備解算出的實時衛星坐標定位信息與實際坐標定位信息存在一定的誤差。因此我司GNSS位移監測站采用差分定位方式，能夠有效提高定位精度，縮小誤差。

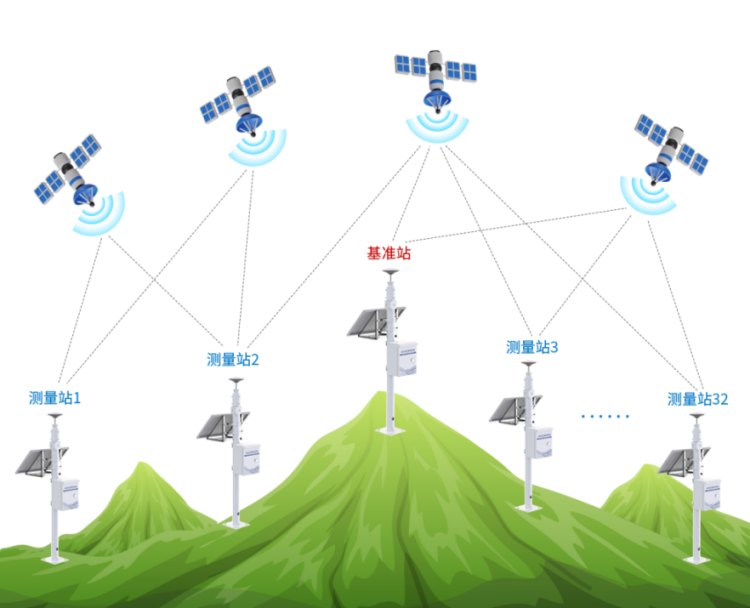

■“1＋N”靈活布點方式
有些地質災害變化過程比較緩慢，因此很難及時發現并預防危險。山東仁科GNSS位移監測站采用“1+N”靈活組網布點方式，即一個基準站可對應多個測量站（最多對應32個測量站）。用戶可以提前在監測地域根據實際情況合理布置若干個測量站，以此全面監測水庫大壩各處山體的位移趨勢，預判山體位移形變出現的幾率，提前做好緊急預案，盡可能將損失降至最低。
■同時測定三點“三維位移”

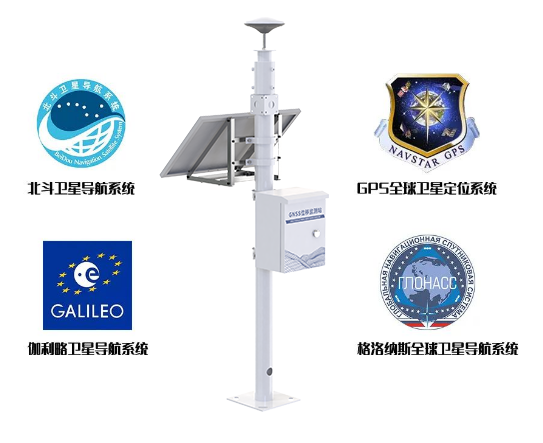

山東仁科GNSS位移監測站綜合采用北斗衛星導航系統、GPS全球衛星定位系統、伽利略衛星導航系統以及格洛納斯全球衛星導航系統衛星定位技術，并聯合了RTK載波相位差分定位技術，可同時測定多點的三維位移。
■全系統全頻信號接收
我司GNSS位移監測站采用高精度GNSS芯片聯合RTK載波相位差分定位技術，能夠最大限度接收GNSS衛星信號，保證響應快速、測量準確，且不受周圍氣候條件影響，可以實現24h無人值守自動監測，并將監測到的數據通過4G信號上傳至綜合環境監控云平臺，讓用戶實時掌握被測點的“動態”。

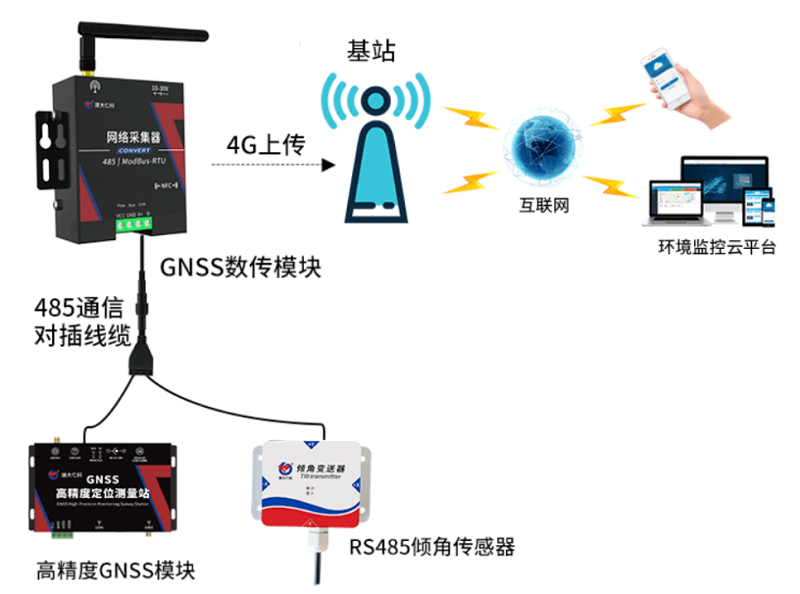

■GNSS位移監測站數傳模組（選配）
GNSS位移監測站對測量站所在位置信息進行長期監測，可通過分析位移量對地質災害是否會發生進行簡單預測，以降低風險。但如果監測區域已經發生滑坡等災害、監測站傾倒等情況，普通位移監測站很可能就無法發揮作用，造成損失。該數傳模組能夠采集高精度GNSS模塊的RS485上行數據接口，并通過4G上傳至任意平臺，方便用戶以SDK形式進行二次開發。除此之外，監測站搭配數傳模組還可對傾角、加速度、雨量、氣象等多種要素進行實時監測。
■自動監測報警
地質災害的危險主要在于它的瞬時性，無法及時作出應對，而很多人不了解的是，大多數地質災害在爆發前都會有一定程度的傾斜或者位移變化。用戶可以將GNSS位移監測站安裝在水庫大壩地質災害頻發地段，并為其設置位移、傾斜變化量的上限值，一旦其變化量超過此限值，平臺便會第一時間向用戶發出報警信息，危急時刻，給與用戶警示，提前洞察危險，以便用戶及時撤離。
■太陽能供電，持久續航

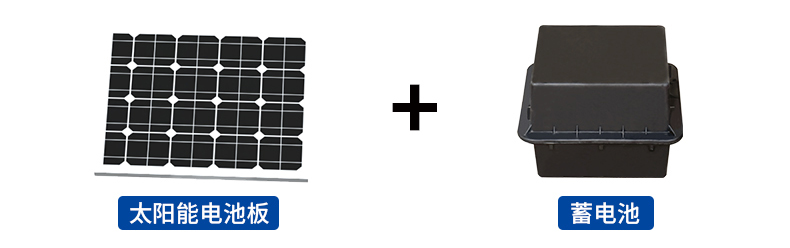

任何一件在戶外使用的設備，優先考慮的問題肯定是“如何續航”。GNSS位移監測站采用20W太陽能板搭配6Ah鋰電池供電系統，充電五小時就能將鋰電池從0充到100%，且配備太陽能支架，方便安裝，無需另外鋪設供電線路，有效解決戶外供電不便，續航困難等問題。
|
20W太陽能板 |
6Ah鋰電池 |
太陽能供電轉換器 |
 |
|
|
■安裝簡單，穩定牢固
GNSS位移監測站整體為分體式結構，產品各部分可以拆卸，方便移動和攜帶，有效降低運輸成本，其中，主控制機箱為金屬噴塑電控箱，使用抱箍固定，耐陽光照射、耐雨水腐蝕，設備接入的線纜采用1對1對插，操作簡單，容易上手。設備底座采用4個膨脹螺絲安裝，并用加強筋讓其更加堅固穩定，大大增加了抗風能力，適用于多種不同的場合（如果用戶在土質地面中使用，也可以選擇地籠安裝），不受地域的限制。
■內部走線，便捷美觀

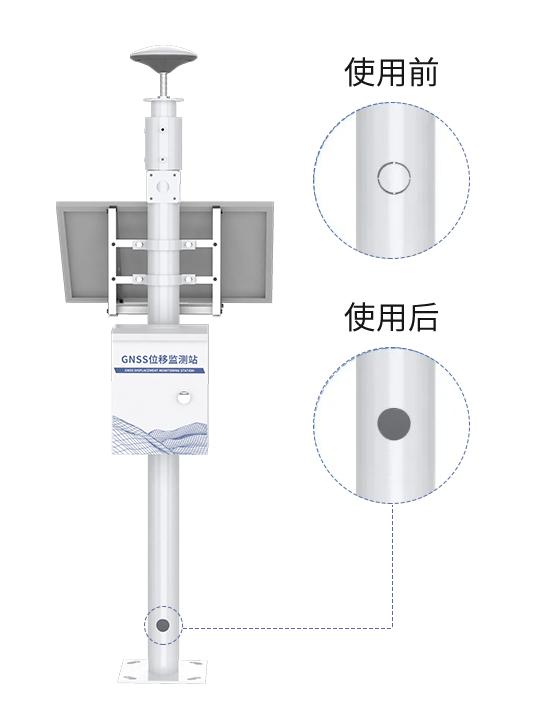

GNSS位移監測站防水對插線均為桿體內部走線，桿體上設有微聯孔，在使用時用小錘或螺絲刀敲開，方便進出線，在不使用時則與桿為整體，更加美觀。
■手機APP“碰一碰”藍牙配置
為方便用戶使用，GNSS位移監測站設備參數可通過手機配置軟件“藍牙配置軟件”對基準站所在的經緯度、目標地址、目標端口、發射頻率、接受頻率等進行配置，簡單便捷。
■4G數據傳輸
通過4G方式上傳數據，無需現場布線，無距離限制，只需一張手機卡便可傳輸數據至監控平臺，簡單便捷。
3.1.1.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
太陽能板供電 |
|
功耗 |
2.4W(平均功耗) |
|
通信接口 |
4G，中國移動、中國聯通或中國電信的手機網絡 |
|
數據上傳 |
數據上傳間隔 20 min |
|
參數設置 |
手機APP“碰一碰藍牙配置” |
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~95%RH（非結露） |
|
定位精度 |
水平精度:土(2.5+0.5 x 10-6 x D) mm |
|
垂直精度:土(5.0+0.5 x 10-6 x D) mm |
|
定位精度測定條件 |
晴天無云、環境溫度 25℃、環境濕度 45%RH、空氣質量優 設備安裝在空曠位置，周圍無物體遮擋衛星信號 |
|
數據更新時間 |
1h |
|
天線射頻輸入 |
BDS- B1I，B2I，B1C； GPS/QZSS -L1C/A，L2C； GLONASS- L1，L2； Galileo -E1 |
3.1.2 傾角變送器

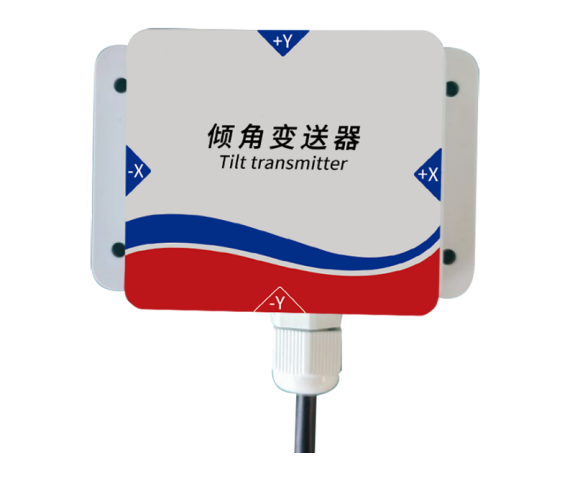

我司傾角變送器是一款標準工業三軸傾角儀，能夠通過檢測使用環境中的傾斜角度來判斷物體的傾斜狀態，并將檢測到的物體X 軸傾斜角度、Y軸傾斜角度、環境溫度值、設備電量、信號強度等數據通過LORA網關傳輸至監控平臺，可長期用于室外，管理員可以遠程在手機或電腦遠程查看數據，全面掌握待檢測物體環境溫度與傾斜狀態，以便及時維修，保證來往列車的正常運行及乘客安全。
3.1.2.1 功能特點
■ 采用卡爾曼濾波算法，使設備采集的角度值精確、穩定；
■ 具有較寬的角度測量范圍，輸出信號線性度好，可滿足絕大多數環境下使用；
■ 采用專用的 485 電路，標準 ModBus-RTU 通信協議，通信地址及波特率可設置；
■ 5~30V 直流寬電壓范圍供電；
■ 具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。
3.1.2.2 技術參數
|
參數名稱 |
參數 |
|
直流供電（默認） |
DC 5-30V |
最大功耗 |
≤0.15W |
|
工作溫度 |
-40℃~+60℃ |
|
量程 |
X軸-180°~180° Y軸-90°~90°Z軸-180°~180° |
|
分辨率 |
0.01° |
|
溫度漂移 |
±（0.5°~1°），（-40℃~+60℃） |
|
典型精度 |
X軸、Y軸：靜態精度0.1°，動態精度±0.5° |
|
Z軸：靜態精度0.5°，動態存在積分誤差 |
|
響應時間 |
＜1s |
|
防護等級 |
IP65 |
|
默認線纜長度 |
60cm，線纜長度可按要求定制 |
|
外形尺寸 |
90*58*36mm |
|
輸出信號 |
RS485(ModBus協議) |
3.2 滲壓監測
3.2.1 硅壓阻式滲壓計

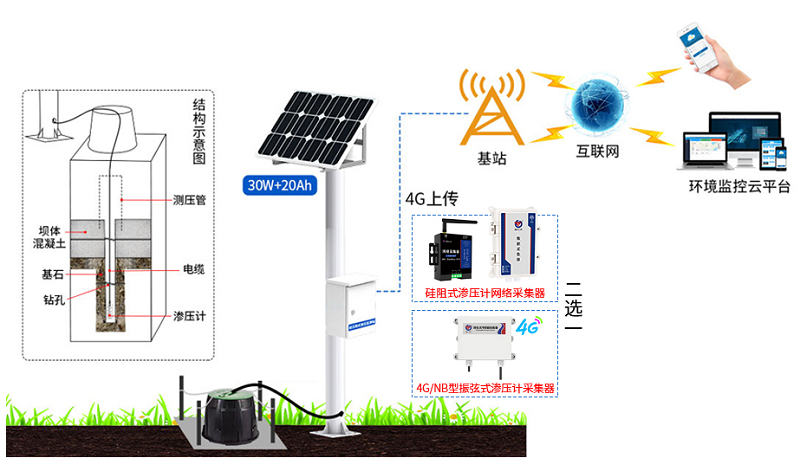

硅壓阻式滲壓計（型號：RS-SY200）是我司研發的一款針對地質災害安全監測的滲壓計，采用帶不銹鋼隔膜硅壓阻式傳感器、采用激光調阻工藝進行了寬液位高度范圍的零點和液位高度性能補償并經過了元器件、半成品及成品的嚴格測試及老化篩選，主要用于巖土工程測量、水井測量、消防水箱、水庫測量、工業測量等水壓力監測領域，可長期穩定測量結構物內部孔隙水壓力。
3.2.1.1 功能特點
■ 反極性保護和瞬間過電流過電壓保護，符合EMI防護要求；
■ 可液位高度自動補償，溫飄自動修正；
■ 采用高品質導氣線纜，可常年在水中浸泡，可長時間測量滲壓；
■ 過載及抗干擾能力強,經濟實用穩定；
■ 采用核心自動校正算法，可有效防止數值波動；
■ 防護等級IP68；
■ 傳感器線長默認5m，可根據客戶實際需求定制線長。
3.2.1.2 技術參數
|
設備 |
技術參數 |
硅壓阻式滲壓計
型號：RS-SY200
 |
測量范圍：0~1000KPa（可選） |
|
測量精度：0.5級精度（默認） |
|
輸出信號：485信號，上傳云平臺 |
|
液位高度漂移：0.03%FS/℃ |
|
供電電源：12-30VDC典型24V |
|
功耗：0.88W |
|
測量液位高度：-10~+50℃ |
|
適用環境：對不銹鋼無腐蝕的測量環境等 |
|
防護等級：傳感器部分IP68 |
|
優勢：我司生產的硅壓阻式滲壓計，傳感器接轉換模塊，相比其他類型滲壓計，通信距離更長（最長可達2000m），且無需對接專用儀器，在采集設備的選擇上更加靈活。 |
3.2.2 振弦式滲壓計
振弦式滲壓計（型號：RS-ZX/ZXT-SYJ-1）是一種測量滲流水或靜力壓力的傳感器。廣泛應用于大壩、隧道、路 基、邊坡等工程中的滲流（浸潤線）及水庫水位等水壓力的測量。若加裝溫度傳感器即可同步測量安裝點的溫度。搭配我公司振弦式傳感器采集器可實現對現場傳感器實時數據進行采集并轉換成對應物理量，通過 485、4G、NB-Iot、LORA 等數據傳輸方式上傳。
3.2.2.1 功能特點
■ 采用振弦理論設計、全不銹鋼結構制造；
■ 具有靈敏度與精度高、線性與穩定性好等優點；
■ 對集中載荷反應靈敏、測值可靠和穩定性好；
■ 支持增加溫度檢測功能；
■ 搭配我公司振弦式傳感器采集器可實現后臺終端實時監測；
3.2.2.2 技術參數
|
設備 |
技術參數 |
振弦式滲壓計
型號：RS-ZX/ZXT-SYJ-1
 |
工作溫度：-25℃~+60℃ |
|
靈敏度：0.1Hz |
|
工作溫度精度：需加裝溫度傳感器 |
|
默認線長：2 m |
|
測量范圍：0.1MPa －4MPa（可選） |
3.3 水文氣象監測
3.3.1 水雨情監測站

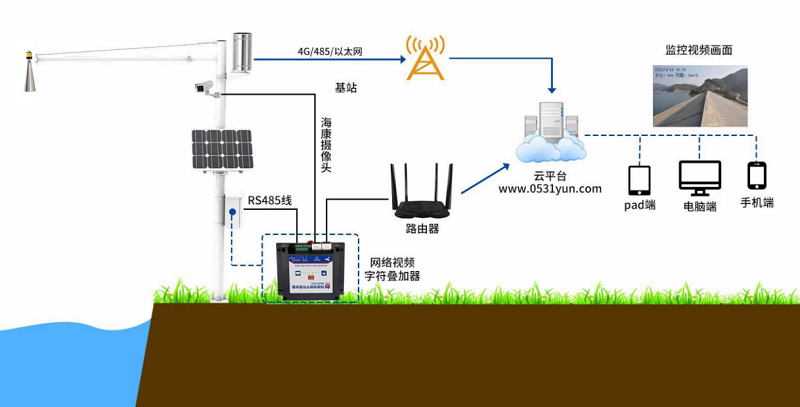

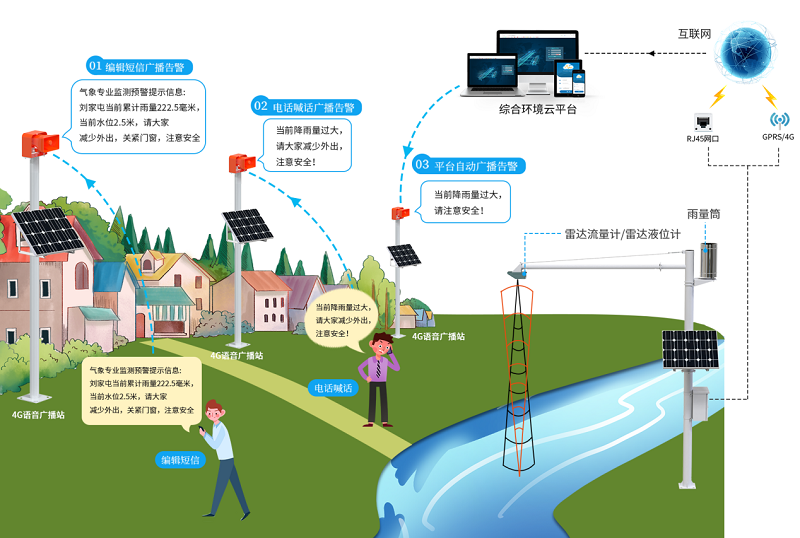

山東仁科水雨情監測站主要利用綜合采集控制技術、計算機軟件技術、遠程通訊技術等，通過部署水雨情數據采集終端，實現數據智能化采集和一體化上傳，搭配后端環境監控平臺，健全防汛減災監測系統，加強分析研判，及時發布告警信息，為其安全穩定運行提供綜合全面的保障。能夠24h連續采集水位、總雨量、瞬時雨量、日雨量、當前雨量等多個要素進行實時監測。完全實現監測現場無人值守，能夠勝任在野外惡劣的氣象環境下常年不間斷工作。
3.3.1.1 結構組成
我司水雨情監測站由以下幾部分組成：

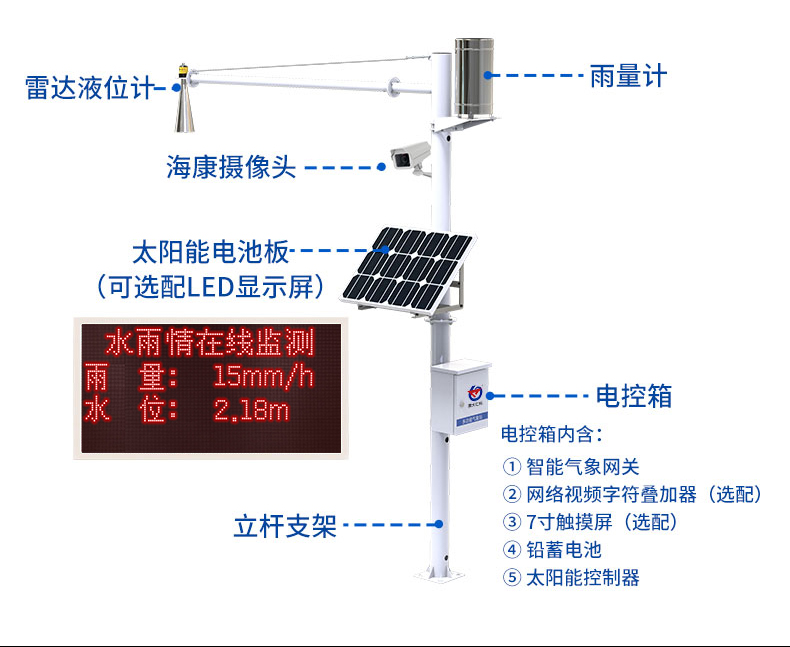

支架+供電系統+防水電控箱（智能氣象網關+7寸觸摸屏（選配）+視頻字符疊加器（選配））+雷達液位計+翻斗式雨量計+攝像頭+顯示屏（選配）。
【配置列表】
|
設備 |
功能特點 |
雷達液位計
型號：RS-RAD-N01-1
 |
本儀器是指工作在76-81GHz的調頻連續波(FMCW)雷達產品。產品最大量程可以達到70m, 盲區在10 cm以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，配合本公司水雨情立桿、主機使用。
雷達液位計天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接受和處理,傳輸信號經電子信息處理單元自動轉換成液位信號（因?yàn)槲⒉▊鬏斔俣葮O快,電磁信號到達目標并經反射返回接收器這一過程幾乎是瞬間完成的）。 |
雷達流量計
型號：RS-RAD-N01-3
 |
我司自主研發的雷達流量計可配合本公司水雨情立桿、主機使用。采用485通信，標準 ModBus-RTU 通信協議，最遠通信距離 2000 m，主要應用于水渠、河流等需要流量及水位監測的場合。其特點如下：
l 非接觸式測量，免受泥沙影響以及維護簡單；
l 可檢測水流速度、水位高度、水量以及流量；
l 485 通信，標準 ModBus-RTU 通信協議；
l 10-30V 直流寬電壓供電；
l 防水設計可用于室外。 |
翻斗式雨量計
型號：RS-YL*-*-4-*
 |
翻斗式雨量計是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示燈的需要。本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。
雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。 |
智能氣象網關
型號：RS-QXZ-M-Y
 |
該設備作為水雨情監測站信息采集的傳輸，支持4G/以太網（二選一）方式將數據上傳至環境監控云平臺。除此之外，網關還帶有一路ModBus-RTU從站接口，支持外部設備通過ModBus-RTU協議問詢監測站中的數據。 |
網絡視頻字符疊加器
型號：RS-ZF-ETH
 |
網絡視頻字符疊加器是我司專為市面通用標準ModBus-RTU通訊模式 485設備研發的一款適用于高清網絡攝像機的設備。用戶可根據實際需求將此產品連接 485 設備，簡單配置疊加器后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。 |
3.3.1.2 功能特點
■ 1路ModBus-RTU主站接口
水雨情監測站具有1路 ModBus-RTU 主站接口，可連接我司變送器，能夠監測水位、總雨量、瞬時雨量、日雨量、當前雨量等多種要素。
■ 外接國標雨量計

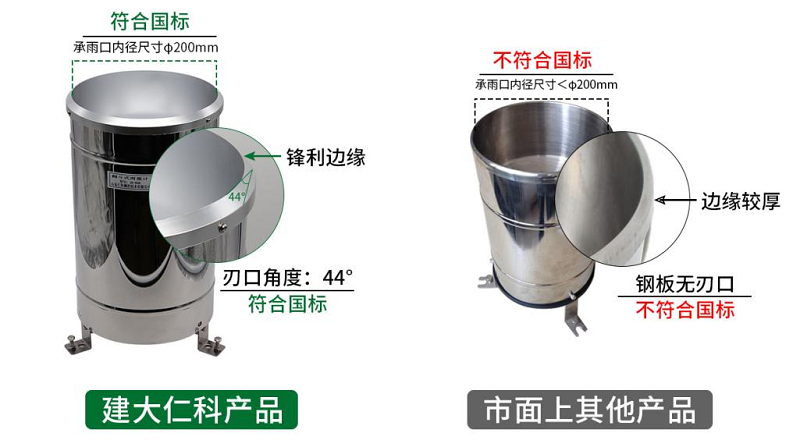

水雨情監測站可外接1路翻斗式雨量計。其雨量計防護等級高，筒身不易變形。符合國標要求承雨口徑200mm，精度：±2%，桶口口緣呈刃口狀，刃口角度44°。
■ 4G/RJ45通訊接口（二選一）
1 路多功能 GPRS 通信接口，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺，還可選擇插網線來通過網口上傳。
■ 1 路 ModBus-RTU 從站接口
具有 1 路 ModBus-RTU 從站接口，可外接用戶自己的監控主機、PLC、組態屏或組態軟件，還可用作外接室外屏（選配）。
■ 繼電器輸出（選配）
選配2路繼電器輸出，可做遠程手動控制。
■ 1路室外LED單色顯示屏

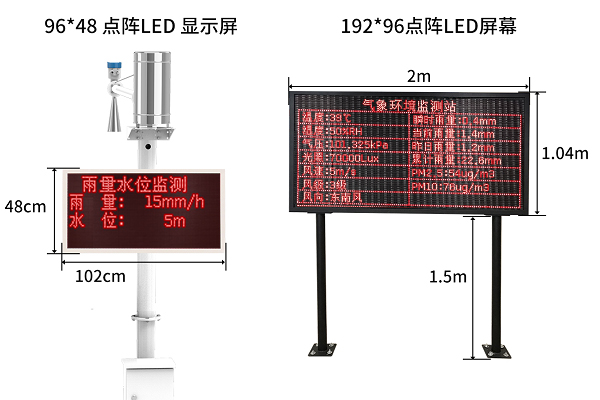

可外接1路室外LED單色顯示屏，默認點陣96*48（最大點陣數 1024*256），滿足不同場景的觀看要求。
■ 支持太陽能板與太陽能雙供電
水雨情監測站支持三種供電方式分別是220V市電供電、太陽能板+蓄電池供電、雙供電。水雨情監測站可直接220V市電供電。也可選擇太陽能板+蓄電池供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備在野外可以正常運行。
■ 一體化設計
山東仁科水雨情監測站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
■ 抗震防雷性能好
山東仁科水雨情監測站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了監測站對野外環境的抵抗能力，水雨情監測站主桿采用3m高屈服強度碳鋼，特有的防銹耐腐蝕工藝，能夠長期用于惡劣的戶外環境。
■ 安裝簡單
山東仁科水雨情監測站整體立桿采用2節法蘭連接。內部每個傳感器都有單獨的線纜，采用防水對插線連接，只需拔插線纜，即可完成安裝。并且每條線纜上均帶有標識，當設備發生故障時，可快速判斷故障位置并及時維修。具有走線簡單、接線便捷、安裝穩定、運輸方便等特點。
3.3.1.3 技術參數
|
參數名稱 |
參數 |
|
供電 |
太陽能板與蓄電池供電 |
|
數據采集通信接口 |
能夠采集485接口的變送器的數據，最長通信距離≥1500m |
|
點陣LED屏顯示接口 |
市電供電情況下可搭配96*48點陣的室外屏 |
|
1路繼電器輸出（選配） |
繼電器容量：250VAC/30VDC 5A
可用作遠程控制 |
|
1路翻斗式雨量計脈沖信號輸入 |
默認脈沖當量：0.2mm
可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。
（默認采用第二路開關量作為雨量計輸入） |
|
數據上傳間隔 |
數據上傳間隔30s~10000s可設（默認30s） |
3.3.2 氣象監測站

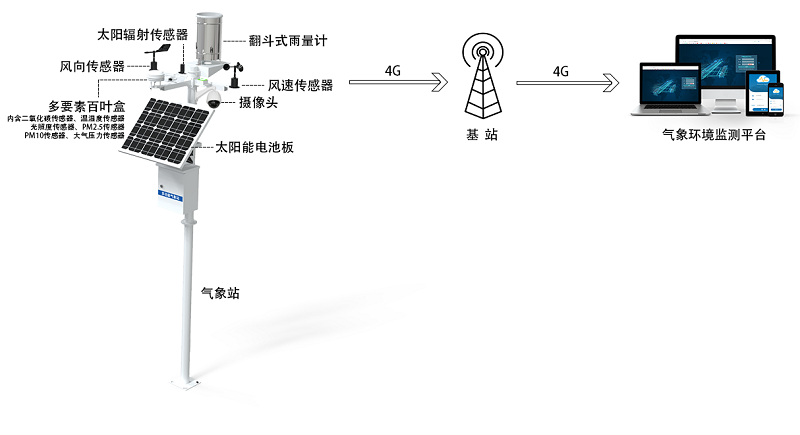

我司氣象站是用于監測實時環境變化且做出相應預警提示的監測儀器。主要是由環境數據采集系統、太陽能供電系統、全天候防護箱和氣象觀測支架、LED大屏顯示系統、視頻監控系統等子系統組成。能主動觀測和傳遞溫度、濕度、大氣壓力、雨量、風速、風向等常規氣象要素信息，進行地面氣象監測、儲存和發送監測數據，并且能夠根據需要將監測數據轉換成氣象信息或編制成表格、曲線等表現形式的地面觀測裝置。
3.3.2.1 設備配置
|
設備 |
功能特點 |
翻斗式雨量計
型號：RS-YL*-*-4-*
 |
本儀器為降水量測量一次儀表，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》要求。其中核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。
測量時，雨水從最上端的承雨口進入承水器，落入引水漏斗，經漏斗口流入翻斗，當積水量達到一定高度時，翻斗失去平衡翻倒；將水倒出，隨著降雨持續，將使翻斗左右翻轉，接觸開關將翻斗翻轉次數變成電信號，送到記錄器，在累積計數器和自記鐘上讀出降水資料，如此往復即可將降雨過程測量下來。 |
氣象多要素百葉盒
型號：RS-BYH-M
 |
該一體式百葉箱可廣泛適用于環境檢測，集溫度、濕度、大氣壓力監測于一體，安裝在百葉盒內，設備采用物聯卡4G方式上傳，將采集到的數據上傳至云平臺服務器。充分利用遍布各地的 4G 通訊網絡實現數據采集和傳輸，達到數據集中監控的目的，大大減少施工量，提高施工效率和維護成本。該變送器廣泛適用于需要測量環境溫濕度、噪聲、空氣質量、大氣壓力光照等各種場合，安全可靠，外觀美觀，安裝方便，經久耐用。 |
風速傳感器
型號：RS-FSA-N01
 |
鋁殼風速變送器，外形小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲 得風速信息，殼體為鋁合金材質，采用先進表面處理工藝，附著力強，耐高溫，耐雨雪及紫 外線，可在戶外長期使用。同時內部使用軸承方案，保證轉動絲滑無阻力，確保了信息采集 的精確性?？蓮V泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。 |
風向傳感器
型號：RS-FXA-N01
 |
該風向變送器，設備外觀小巧輕便，便于攜帶和組裝。通過全新的設計理念可以有效獲得風向信息，殼體采用優質鋁合金型材，外部進行噴塑工藝處理，具有良好的防腐、防侵蝕效果，能夠保證變送器長期使用無銹琢現象。 |
3.3.2.2 功能特點
■ 多要素監測
該氣象站能監測99%的氣象要素，例如空氣溫度、空氣濕度、風速、風向、土壤溫度、土壤水分、土壤EC、土壤PH、PM2.5、PM10、大氣壓力、雨量、光照、雨雪、紫外線、總輻射、CO、O3、NO2、CO2、蒸發量、負氧離子濃度等。
■ 多傳感器集成
該氣象站具有1路ModBus-RTU主站接口，可以根據客戶需求任意搭配任意485傳感器。而且氣象站的每一個傳感器組件都是獨立的個體，一條線接一個設備，積木化安裝。能夠做到后期隨時增加要素，且不必返廠處理，為監測節省時間、提高效率。
■ 多種數據上傳方式
我司氣象站通訊方式靈活多樣，支持GPRS/4G、以太網、RS485等多種傳輸方式供客戶選擇，可實現數據的遠程控制和傳輸。可通過GPRS/4G的方式將數據上傳至綜合環境監控平臺，也可以通過網口接入局域網。同時該氣象站還帶有1路ModBus-RTU從站接口，可以將數據通過 485 通信的方式上傳至客戶的監控軟件或 PLC 組態屏等。
■ 多種供電方式可選擇
我司氣象站可以選擇通過220V交流電源供電，還可以選擇太陽能板+蓄電池供電方式，該供電方式可在陰雨天連續工作7天（蓄電池充滿電），保障設備正常運行。除此之外，還可以選擇雙供電方式，該方式支持220V市電與太陽能板+蓄電池兩種供電方式，在使用過程中優先市電供電，當市電斷電后太陽能板和蓄電池才提供供電，雙重保障。
■ 強大的脫機告警功能
當氣象監控主機通訊鏈路中斷之后，該主機會自動儲存實時數據在本地，當任一數據超限時，主機支持短信告警通知管理人員。通訊鏈路恢復之后，脫機數據重新上傳到監控中心，保證監控?cái)?shù)據的完整性。監控中心具有完善的中斷監測機制，設備通訊中斷后，及時發出告警。
■ 采用白色噴塑電控箱
我司氣象站采用高強度鈑金箱體及白色噴塑防銹方案，外觀美觀，耐長期雨雪、太陽輻射，適應溫度范圍寬。采用精心設計的散熱格柵、氣流通道，確保陽光直射下箱體內部溫度恒定。根據用戶需求，還可選擇帶視窗的電控箱，通過視窗可以直觀的看到氣象站數據及內部結構工作狀態，增加視窗之后仍可達到IP65防護等級。
■ 抗震防雷性能好
我司氣象站擁有防雷擊、抗干擾等保護措施，采用了降額、電磁兼容、野值剔除等多種技術，增強了氣象站對野外環境的抵抗能力，使其更加適應野外各種惡劣的環境。
■ 一體化設計
我司氣象站桿體上增加微連孔設計，所有設備一律桿內走線，有效避免紫外線及鳥蟲對設備線造成的損壞。桿體底部留有檢修口，不僅方便檢修，還支持供電接線及土壤類傳感器走線，一舉多得。
■ 可外接LED顯示屏
景區等環境需要實時向游客展示監測數據，我司氣象站設備均可外接LED顯示屏。可提供1024*256點陣的LED顯示屏，滿足不同場景的觀看要求。
3.3.2.3 技術參數
|
參數名稱 |
參數名稱 |
說明 |
|
數據上傳通信接口 |
RJ45 網口 |
通過網口方式上傳數據 |
|
GPRS 無線 |
通過 GPRS 方式上傳數據 |
|
GSM 短信 |
支持短信報警 |
|
從站接口 |
支持外部設備通過協議問詢氣象站中的數據。 |
|
數據采集通信接口 |
從 RS485 接口 |
能夠采集1-32臺485接口的變送器的數據，最長通信距離≥1500米 |
|
LED 屏顯示接口 |
點陣LED 屏 |
支持最大點陣數1024*256 的單色LED顯示屏 |
|
1 路直流電壓采集 |
量程：0-100V |
精度±0.1V，輸入阻抗≥100K，可設轉換系數 |
|
3 路 4-20mA 電流信號采集 |
4-20mA 電流信號采集 |
采集分辨率：3000，輸入阻抗≤120 歐（可設置轉換系數） |
|
1 路水浸檢測信號 |
可進行漏水檢測 |
標配漏水電極，也可選漏水繩，最長可達30 m。 |
|
4路開關量信號輸入 |
可檢測干接點通斷狀態 |
外接無源干接點，響應時間≤0.2s |
|
2路繼電器輸出 |
繼電器干接點輸出 |
繼電器容量：250VAC/30VDC 5A
本繼電器可關聯到任意通道的上下限，用作報警或自動控制。 |
1 路翻斗式雨量計
脈沖信號輸入 |
采集磁開關脈沖信號進
行雨量計量 |
默認脈沖當量：0.2mm
可上傳瞬時雨量（最近一分鐘）、當前雨量（本日 00:00 至當前）、昨日雨量（昨日00:00-24:00）及永久累計雨量值（默認采用第四路開關量作為雨量計輸入） |
|
數據上傳間隔 |
1s~10000s |
數據上傳間隔1s~10000s 可設
默認 30s 上傳一次 |
|
內置存儲容量 |
52 萬條 |
內置存儲，最多可存儲 52 萬條 |
|
供電 |
外部電源供電 |
220V AC 交流電 |
|
雙供電 |
支持 220V 市電與太陽能板雙供電。（優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷） |
|
太陽能供電 |
配套我司太陽能電池板和蓄電池（太陽能電池板 60W，蓄電池續航時間 7 天左右） |
第四章 4G語音告警廣播站
4.1 簡介
山東仁科自主研發生產的4G語音告警廣播站，是一種可人工實時報警、可遠程喊話緊急報警、可監測關聯設備報警的多功能產品設備。搭配我司水雨情監測站等災害類物聯網在線監測設備使用，能夠解決預警時間短，預警的“最后一公里”傳遞困難等實際問題，更加容易應對緊急情況。 本產品通過4G方式將設備狀態上傳至云平臺，可遠程監測設備情況?？墒褂糜谑芡{人口集中區，具有一定的報警覆蓋范圍。安裝方便簡單便捷，容易調度。防水防塵等級達IP65，可長期使用在室內或室外，可靠而穩定的監測云平臺數據。
4.2 功能特點
■ 人工電話喊話告警
設備可設置白名單，通過人工撥打設備電話進行遠程喊話，實現遠程喊話功能。
■ 短信廣播播報
• 設備可設置白名單，通過人工發送短信到設備，設備可即時播報短信文本內容。
• 短信長度為0-64個字或0- 128個字母/數字。
• 短信內容可設置前頭識別碼，格式“X#播報內容”，進行循環語音播報。
■ 關聯平臺自動廣播告警
• 可從云平臺獲取任意設備的8個節點數據，進行數據監測，若設備超限、離線時可進行語音播報。
• 超限、離線播報內容用戶可自定義設置。
• 關聯平臺節點播報時，可設置播報循環次數及循環間隔。
• 關聯平臺節點播報時，可設置5個播報時間段，只有在設置時間段內，才進行語音播報。
■ 支持設備按鍵一鍵開關廣播告警
4.3 結構
4G語音告警廣播站由以下幾部分組成：

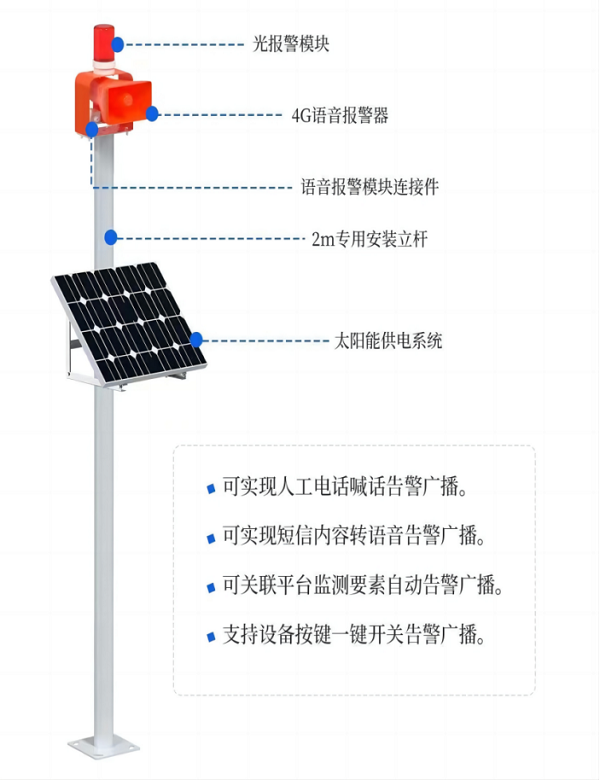

4G語音報警器+光報警模塊+語音報警模塊連接件+安裝支架+太陽能供電系統
4.4 參數
|
名稱 |
參數 |
|
供電 |
DC 9-30V（建議使用 12V） |
|
功耗 |
喇叭未工作時 0.5W，喇叭處于工作狀態時最大功耗約 21.2W |
|
使用環境 |
工作溫度-20℃~+80℃，0%RH~95%RH 非結露 |
|
配置方式 |
NFC 配置 |
|
通訊接口 |
4G 方式上傳/ModBus-RTU 通訊 |
|
防水等級 |
IP65 |
第五章 綜合環境監控云平臺
5.1 概述
綜合環境監控云平臺（www.0531yun.com）以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
5.2 功能介紹
5.2.1 數據實時監控
平臺支持實時查看監測數據。數據可以通過圖形化界面、列表等方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器的相對位置，列表則更利于用戶對數據進行對比。

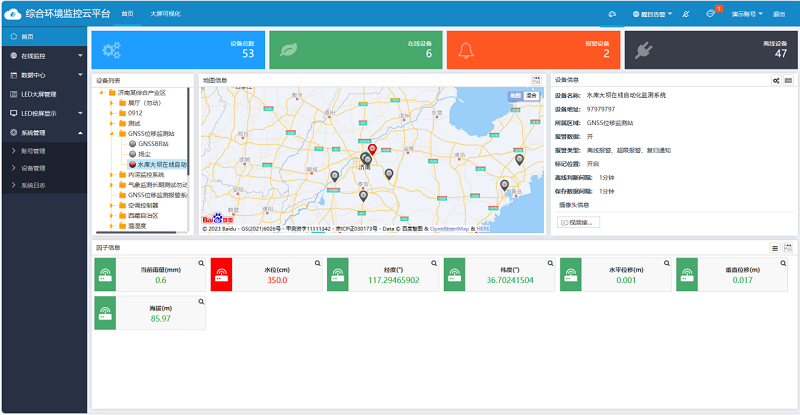

【首頁數據展示】
【列表展示】
5.2.2 實時地圖顯示
系統以物聯網技術和GIS技術為支撐，使用戶更加直觀的觀測所有測點分布位置及狀態。
5.2.3 超限告警
當任一要素超過預置報警值、設備處于離線狀態時，系統能提供平臺界面告警、短信告警、電話告警、郵件告警等報警方式，并進行事件記錄，供調用和分析。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
5.2.4 歷史數據查詢、導出
可通過系統查詢每個監測點的設備信息，對設備監測數據、歷史數據進行查詢。并生成數據曲線圖，具有單個或多個因子數據存儲/查詢/導出數據功能，支持PDF、excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

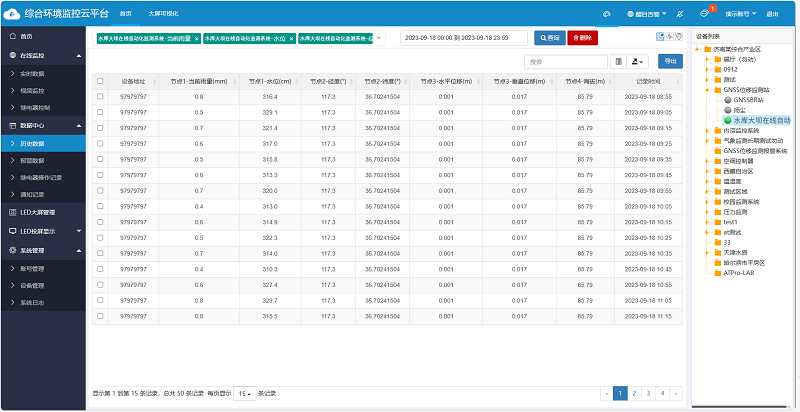

【歷史數據列表查看】

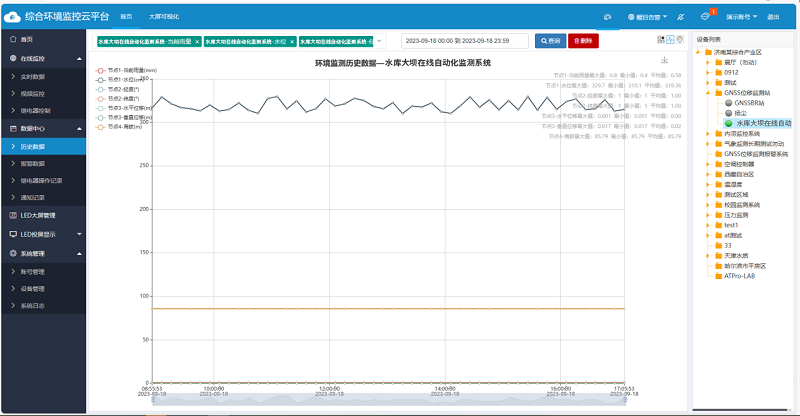

【歷史數據曲線查看】

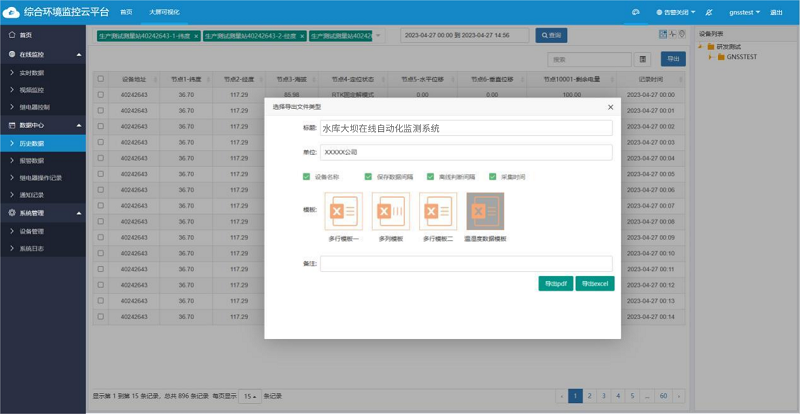

【歷史數據導出】
5.2.5 繼電器控制
支持電腦端、APP端遠程手動控制現場設備繼電器，且繼電器名稱可自定義編輯，相應繼電器控制功能是否啟用客戶可自行編輯。
5.2.6 系統管理
平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，可以根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
5.2.7 賬號分級
支持賬號分級管理，針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理，所有的用戶操作都進行自動記錄，沒有權限的用戶將不能進行操作。
【賬號分級管理】
【管理員權限設置】
【管理員菜單權限】
5.2.8 設備管理
該監測系統可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5min。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
5.2.9 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
5.2.10 大屏可視化

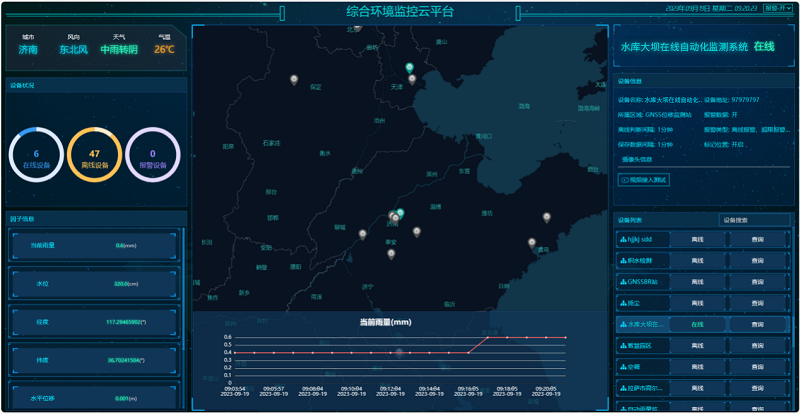

可投屏顯示，自動刷新，集中滾動顯示各監測點的環境監測數據，實時展現位移量、相關位置信息等要素的動態曲線，數據清晰、直觀，便于管理人員進行系統查看。
5.2.11 移動端APP
為方便移動端用戶監測數據，推出“云控通”手機APP，方便用戶24h實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印。
5.2.12 二次開發
山東仁科提供的云平臺完全免費，界面完全中性，并支持用戶二次開發。
5.2.13 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
