第一章 項目概述
1.1 項目背景
在滅火救援中，水是消防員必備的“武器”，水源是否充足直接影響火災的撲救效果。相關部門數據統計顯示，在撲救成功的火災案例中，93%的火場消防給水條件較好，水量水壓均有保障；而在撲救失利的火災案例中，81.5%的火場消防供水不足。因此，消防水池和消防水箱作為滅火救援的關鍵水源，其重要性不容忽視。GB55036-2022《消防設施通用規范》以及GB50974-2014《消防給水及消火栓系統技術規范》等相關國家消防規范中均有規定:建筑物消防水池(室外或地下室)、消防水箱(樓頂)均應設置就地液位顯示報警裝置,同時在消防控制中心或值班室等地點設置顯示報警裝置。
消防水箱一般建造在屋頂，是起火后臨時給水用的,確保起火后管網內有水滅火,儲存的水量是10分鐘的消防用水,一般就18個立方，它一方面使消防給水管道充滿水,節省消防水泵開啟后充滿管道的時間,為撲滅火災贏得時間；另一方面,屋頂設置的增壓、穩壓系統和水箱能保證消防水槍的充實水柱,對于撲滅初期火災的成敗有決定性作用； 而消防水池一般建造在地下室或室外場合，在起火后,通過水泵房的消防水泵將水壓上去滅火，一般儲水量是火災延續2小時的消防用水量,有些要求嚴格的地方,比如可燃?xì)怏w儲罐,是3小時。因此當生產、生活用水量達到最大,市政給水管網或引入管不能滿足室內、外消防用水量時；或者當采用一路消防供水，只有一條引入管,且室外消火栓設計流量大于20L/s或建筑高度大于50m時，應設置消防水池。
基于市場需求，山東仁科自主研發并推出了消防液位顯示報警系統。該系統采用智能傳感器設備，實時監控消防水池、消防水箱等容器內的液位變化，并將數據上傳至平臺。一旦發現數據異常，系統會迅速發出報警信號，使消防部門能夠及時調整消防系統，有效預防消防事故的發生，保護人民群眾的生命、財產安全。
1.2 建設目標
消防液位顯示報警系統解決方案的總體目標是實現對消防水池、消防水箱液位的統一監控和管理，實時采集、傳輸消防水池、水箱液位信息，進行全數字化集中監控管理，滿足現代化火災預防、消防安全的需要。
具體目標架構如下：
■ 實時監測：實時監測消防水池、消防水箱等儲水設施的液位高度情況，及時發現儲水設施中的泄漏、滲漏等問題，防止因缺水或其他相關問題導致的火災隱患，確保水源充足，為滅火救援提供有力保障；
■ 直觀顯示：系統檢測到的液位值既可以數字顯示，也可以通過柱狀條顯示，更加直觀方便；
■ 數據傳輸：系統支持RS485、4G、4-20mA、0-5V、0-10V等多種數據通信方式，能夠滿足用戶不同實際需求；
■ 異常告警：發現液位異常時系統自動蜂鳴告警（附帶消音開關），以便及時通知管理人員做出相應處理；
■ 平臺分析：監測數據實時上傳遠端平臺，利用平臺完善的數據統計和分析功能，為管理人員提供可靠的參考依據，以及提供火災風險評估、應急預案制定等決策支持。
1.3 設計原則
根據消防水池、消防水箱管理維護的實際需求，以及國內外相關技術發展的現狀和方向，參考國內外相關監測技術建設的先進項目，借鑒其建設經驗，在方案中我們需要遵循以下幾項總體原則：
■ 穩定可靠
整體方案從方案架構、產品設計等各個層面，都以穩定可靠作為設計的第一目標。
■ 架構合理具有可擴展性
采用平臺級的理念來架構系統，使整個方案安全平穩地運行，并具備良好的擴展性?？蓴U(kuò)展性保證當用戶有更多的要求時，引入的新設備可以順利地與本次配備的設備共同工作，進一步擴展與提高系統的性能和功能。
■ 盡可能簡約的配置
整個方案盡可能采用簡約的連接方式，去掉各種冗余配置，減少故障點，提高系統穩定性，降低系統造價。
■ 更好的系統效率
方案設計以盡可能提高系統整體的運行效率為重要依據，選擇更適配的產品以及更合適的技術方案實現。
■ 更高的性價比
方案一直以更高性價比為目標，不斷升級和改進軟硬件產品，針對各大環境監控系統都有對應的產品和方案。以“為客戶提供最高性價比的方案”為設計目標來進行方案設計，綜合客戶需求以及擴展性要求，選擇最合適的產品，降低系統造價，為客戶節約項目成本。
■ 系統更易于使用和維護
方案設計根據項目建設規則等選擇合適的監控產品和技術方案實現，力爭使系統更容易使用和維護，降低客戶使用監控系統的管理和維護成本。
1.4 設計依據
■ 《消防設施通用規范》GB55036-2022
■ 《消防給水及消火栓系統技術規范》GB50974-2014
■ 《建設工程施工現場消防安全技術規范2011》
■ 《火災自動報警系統設計規范》GBJ116-88
■ 《火災自動報警系統施工及驗收規范》GB 50166
第二章 項目介紹
2.1 消防液位顯示報警系統介紹
為了達到驗收標準的同時更好、更高效的監測消防水池和消防水箱的液位情況，提高整個消防系統的安全應急能力，山東仁科憑借多年來的行業經驗，結合客戶現實需求，研發并推出了專用于消防水池和消防水箱的消防液位顯示報警系統。其通過外部顯示標志與內部液位同步變化的機制實現液位監測，屬于儀器設備領域的技術裝置。
該系統由消防液位顯示報警系統測量終端（消防液位顯示器、4G型無線液位變送器）、接收終端以及綜合環境監控云平臺組成，該系統通過安裝消防液位顯示器、4G型無線液位變送器對消防水源設備的液位高度進行實時監測，將液位信號轉化為電信號，數據高亮實時顯示，同時傳輸?shù)较揽刂剖疫h(yuǎn)端平臺，從而實現遠程監控。通過實時監測液位高度，可以全面了解消防水源設備的運行狀態，系統一旦“捕捉”到消防水箱/水池液位異常的“信號”，就會自動發出蜂鳴報警并將采集到的“信號”通過適宜的傳輸方式上傳至遠端平臺，同時以短信、語音、郵箱等形式通知后臺管理人員，提醒管理人員及時采取補水等措施，確保消防水源設備始終保持在良好的工作狀態。最大限度的減少消防安全事故損失和事故造成的負面影響，保障人民群眾的生命財產安全。
本系統中，消防液位顯示器可通過RS485、4G、4-20mA、0-5V、0-10V等多種數據通訊接口上傳數據；無線液位變送器則采用4G信號上傳的方式將數據上傳至遠端平臺，無需布線，簡便易行。此次滿足用戶多元化的不同需求，細節考慮周到且擴容方便。此外，監控軟件平臺也非常人性化，系統不僅支持電腦/手機/異地消防液位接收終端實時查看數據，還支持遠程電話報警等操作，界面友好、操作簡單、功能全面，方便用戶根據自身的需求和投資預算進行項目的投資，不會造成重復投資浪費。

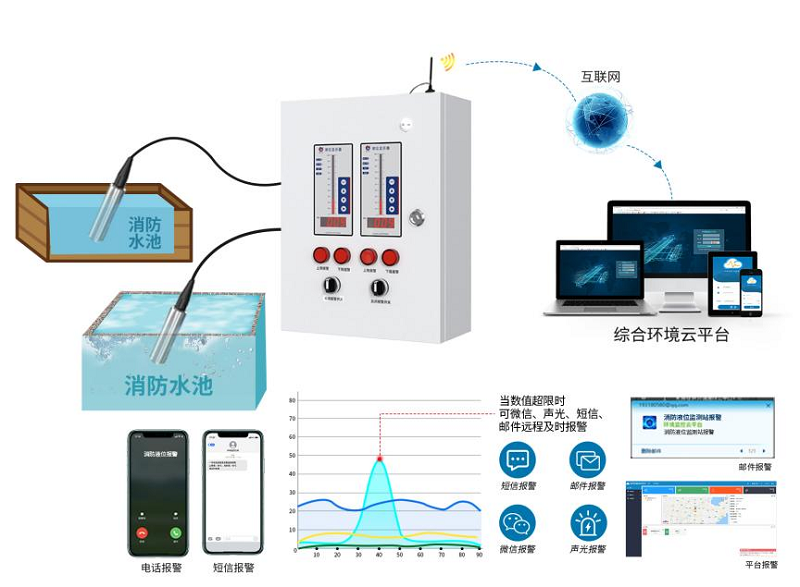

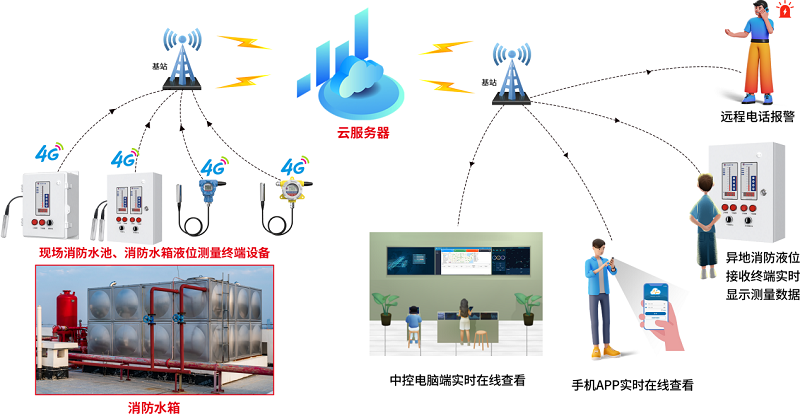

2.2 消防液位顯示報警系統拓?fù)鋱D
2.3 消防液位顯示報警系統優勢
■ 專注所以專業
我司多年來一直專注于環境監測這個行業，力爭為客戶提供最好的、最高性價比的環境監測產品和解決方案，是環境監測行業的知名廠商。具有完備的產品和解決方案，供應地區300+、服務全球110k+客戶。
■ 提供免費環境監控云平臺，功能強大
平臺采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。消防液位遠程監測平臺會自動收集傳感器設備采集到的數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
■ 具有豐富的自動告警方式
系統支持電話、短信、聲光、蜂鳴等報警功能，并具有多種告警策略可以選擇，通用系統即可滿足絕大多數用戶的需求。
■ 多平臺遠程管理
消防液位顯示報警系統支持電腦PC端、手機APP移動端、消防液位遠程接收終端等多種方式遠程查看、管理數據。
■ 軟硬件產品集成度高
消防液位顯示報警系統軟硬件產品根據行業發展的需要，與時俱進，不斷更新?lián)Q代對應的產品，剔除過時及冗余的功能，不斷集成有效地新功能，使產品具備越來越高的集成度，給客戶提供更高性價比的產品。
■ 跨區域統一管理
通過設立統一監控管理站，對分布在不同區域的多個設備和信息進行全數字化集中監控管理，滿足現代化各測點的統一監管需要。
■ 切合客戶需求的獨有功能
系統結合客戶需求，集成了很多比較實用的功能，也可根據客戶需求，支持定制；從客戶使用的角度出發，使應用和維護盡可能方便省心。
第三章 項目方案設計
3.1 消防液位顯示報警系統測量終端
3.1.1 消防液位顯示器
消防液位顯示器（型號：RS-FMDN-*）是我司研發的一款關于監測消防水池、水箱液位高度的設備。設備由液位傳感器、液位顯示器、中控主機、噴塑電控箱組成。主要用于液位監測，搭配液位傳感器使用，檢測到的液位值既可以數字顯示，也可以通過柱狀條顯示，更加直觀方便。柱狀條顯示可以設置對應水池深度，若水池深度與默認深度不統一時可以進行對應設置?？梢栽O(shè)置多路液位傳感器顯示在同一箱體上（至多4路），從而實現一對多的就地顯示情況；設備默認帶有一路蜂鳴器、上限下限告警指示燈及消音開關，當液位值超過設置閾值時蜂鳴器進行工作（可以通過消音開關啟用或關閉蜂鳴器）、對應上限及下限指示燈也點亮提示，提醒查看消防水池或水箱內的情況。若想修改液位上限及下限報警閾值時，可以通過“多功能參數配置”APP進行修改，也可以直接通過按鍵進行修改，操作簡單方便。
本系統中消防液位顯示器是整個監測系統中信息采集的關鍵部分，能夠?qū)崟r(shí)監測消防系統中液位數值變化情況，并通過RS485、4G、4-20mA、0-5V、0-10V等多種數據通信方式輸送至遠端平臺，以便管理人員及時發現問題，做出相應處理。
3.1.1.1 功能特點
■ “1+N”方式靈活布點
消防液位顯示報警系統在現場應用時,可采用“1臺測量終端+N臺接收終端”方式靈活布點，“消防控制中心、值班室、總控室”等多場合均可同時布置接收終端，有效提高效率，節省成本。

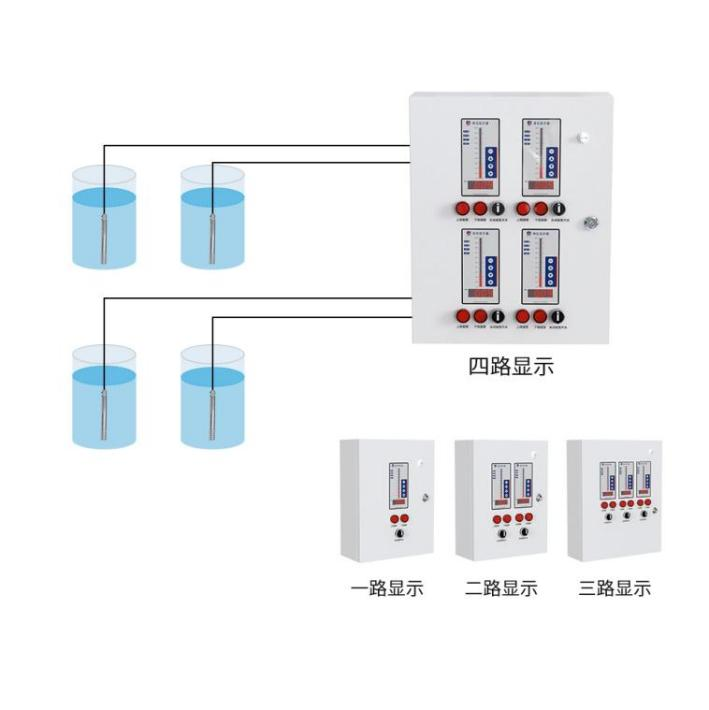

■ 多路顯示一覽無余
消防液位顯示器還支持多路液位傳感器顯示在同一箱體上（至多 4 路），可以實現一對多的就地顯示情況，有效降低監測成本，提升巡查效率。

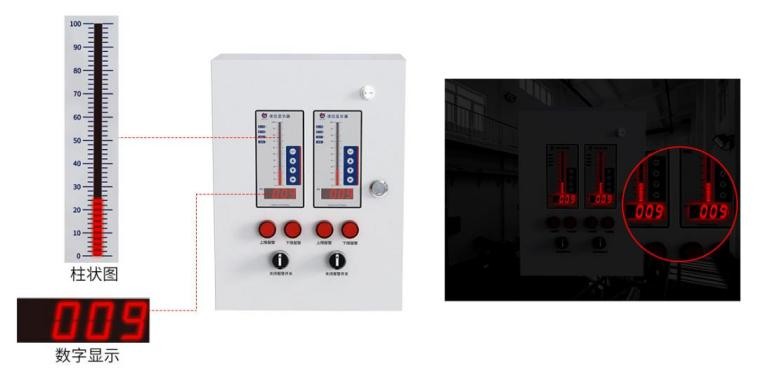

■ 數據實時高亮顯示
可以實時監測并顯示建筑物消防水池、消防水箱的當前液位高度，擁有電子光柱和高亮數碼管兩種顯示方式，電子光柱模擬液位高度，顯示更直觀；而高亮數碼管實時顯示建筑物消防水池、消防水箱的當前液位高度，就算在黑暗環境也可看清。

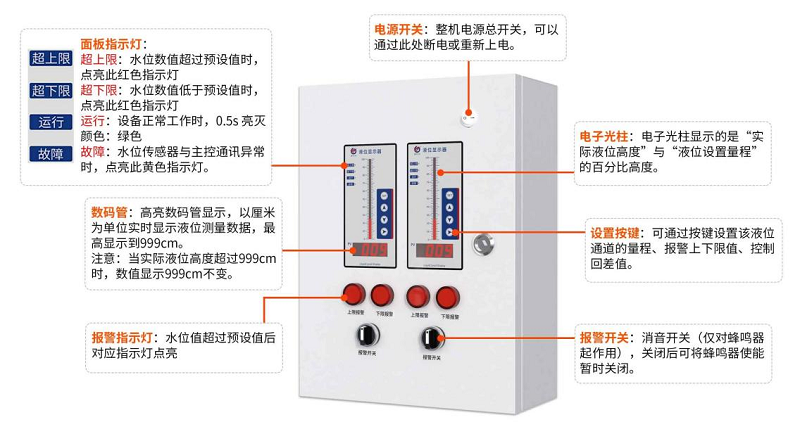

■ 液位異常就地報警
消防液位顯示器也可以實現在液位異常時就地報警。設備自帶蜂鳴器報警裝置，且箱體上有低位報警和高位報警指示燈，液位異常時會進行蜂鳴報警且相應指示燈亮起，同時附帶消音開關可以一鍵停止報警聲音，便于現場維護。還帶有一路繼電器輸出接口，當任意通道液位值超限，繼電器均會吸合，常用于擴展聲光報警器，做現場聲光報警使用。消防液位顯示器中帶有顯示面板指示燈：當液位超上限/超下限、設備運行正常/故障時，相應狀態的指示燈會亮起。
|
超上限 |
液位數值超過預設值點亮此 紅色 指示燈 |
|
超下限 |
液位數值低于預設值點亮此 紅色 指示燈 |
|
運行 |
設備正常工作時0.5s亮滅，顏色：綠色 |
|
故障 |
液位傳感器與主控通訊異常點亮此 黃色 指示燈 |

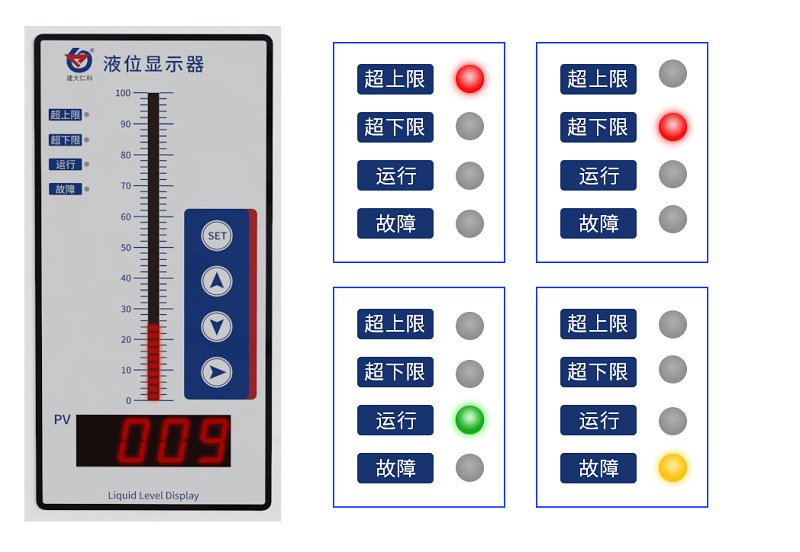

【指示燈狀態說明】

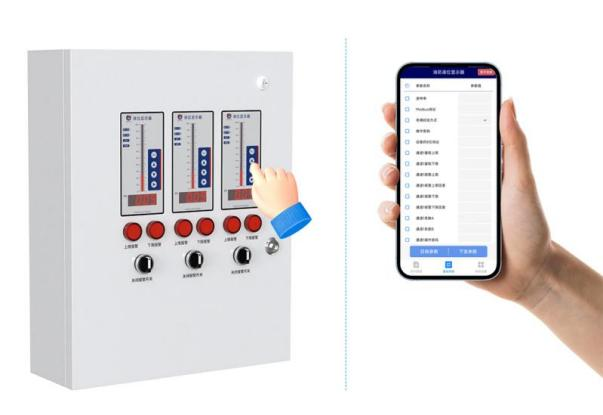

■ 簡易配置參數
如果想修改液位上/下限報警閾值、上/下限回差值、量程上/下限、小數點位數等參數，可以通過按鍵或者藍牙連接“多功能參數配置”APP 進行修改，簡單方便。
■ 多信號輸出可選
系統可提供RS485、4G、4-20mA、0-5V、0-10V等多種數據通訊接口,實現對消防水池、消防水箱等場合液位高度的在線集中監測和自動化控制。在面積范圍小、消防水池和消防水箱較少且易布線的地方，可選用RS485/模擬量的方式；但在范圍較大、消防水池和水箱非常多的場景，大量布線容易讓線纜糾纏一起/散落地面，存在諸多安全隱患，為此我司專門設計了 4G傳輸方式，可靈活布點，無距離限制。
■ 應用廣泛
消防液位顯示器適用于各種工廠、民用建筑、商場寫字樓等的消防水箱和水池，實現對液位的監測，以確保水量處于安全范圍內，保障居民生命財產安全。

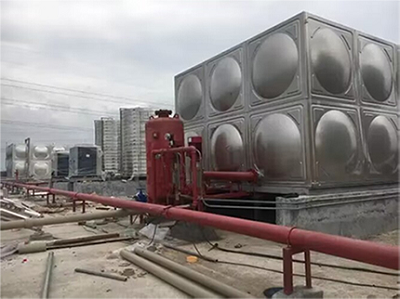

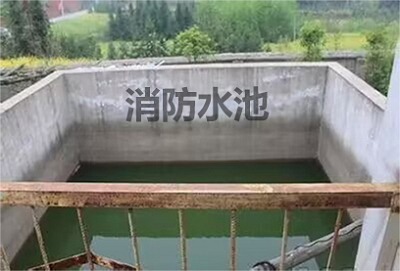

【消防水箱示意圖】 【消防水池示意圖】
3.1.1.2 技術參數
|
設備 |
技術參數 |
消防液位顯示器
型號：RS-FMDN-*-L*-2
 |
供電 |
220V AC 交流電 |
|
最大功耗 |
5W |
|
工作溫度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|
液位量程 |
0-5m |
|
液位分辨率 |
1cm |
|
液位精度 |
±0.5%FS（@25℃，101Kpa） |
|
數據采集通信接口 |
能夠采集液位傳感器數據，最長通信距離 30m |
|
1路繼電器輸出 |
繼電器容量：250VAC/30VDC 5A 可用作遠程控制 |
|
數據上傳接口（4G） |
數據上傳間隔 5s~65535s 可設（默認 30s） |
|
配置方式 |
支持按鍵或藍牙配置參數 |
3.1.2 4G型無線液位變送器
4G型無線液位變送器采用投入式液位傳感器，可將液位變化轉化為4G信號，并上傳至我司免費的云平臺或本地平臺。該設備體積小巧,易于安裝,采用不銹鋼外殼隔離防腐,適于測量與接觸部分材質相兼容的液體介質；它采用電池供電，低功耗設計，默認上傳間隔以及采集間隔情況下可使用長達5年；設備自帶存儲，在離線情況下自動存儲數據，防止數據丟失；設備帶顯示，可顯示當前液位數據以及當前量程的液位水平；使用USB連接手機APP配置參數，方便快捷，適用于如野外、供電不便、或者傳統液位表智能化升級的需求?？蓮V泛應用于消防水車、水廠、污水處理廠、城市供水、高樓水池、水井、水塔、地?zé)峋?、礦井、工業水池、水文地質、水庫、河流、海洋、水循環、水處理等領域的液位監測。
在本系統中，液位變送器實時監測消防水池/水箱液位變化情況，并通過4G網絡將數據上傳至遠端平臺，平臺根據接收到的現場信息進行分析，自動做出相應處理，并通過各種告警方式及時通知管理人員，盡可能地做到“早發現、早預防、早處理”，保障消防過程中供水系統的安全運行。
3.1.2.1 功能特點
■ 4G上傳至我公司免費的云平臺或本地平臺，贈送流量可免費使用三年；
■ 自帶顯示屏，現場可直接查看數值，也可通過本地按鍵配置；
■ 自帶電池供電，大容量電池續航時間長達5年，可更換電池；
■ 設備帶數據存儲，離線自動存儲數據，最多可存儲12萬條；
■ 采用高品質TPU導氣線纜，可常年在水中浸泡；
■ 壓鑄合金鋁外殼，表面環氧噴涂，密封設計，高防護等級；
■ 溫度自動補償，溫飄自動修正；
■ 可通過手機APP查看、配置參數，方便快捷。
3.1.2.2 技術參數
|
設備 |
技術參數 |
4G無線液位變送器
（一）型號：
RS-FPCH-YW-4G
（二）型號：
RS-FPC-YW-4G
 |
輸出信號 |
4G |
|
測量精度 |
±0.5%FS |
|
供電電源 |
電池供電（默認19Ah，可更換38Ah） |
|
產品功耗 |
平均電流≤60mA；休眠電流≤120uA |
|
電池壽命 |
5 年（5 min采集，60 min上傳） |
|
采集間隔 |
1min/2min/5min(默認)/10min/15min/30min/60min/120min
/240min/360min/720min/1440min |
|
上傳間隔 |
2min/5min/10min/15min/30min/60min(默認)/120min
/240min/360min/720min/1440min |
|
變送器元件耐溫及濕度 |
-30℃~+70℃，0%RH~95%RH(非結露) |
|
安裝方式 |
變送器垂直安裝；液位傳感器為投入式安裝 |
|
線長 |
0-5m量程以下選型為5m，0-5m量程以上選型為量程長度 |
|
測量介質 |
對不銹鋼無腐蝕的油或水 |
|
過載能力 |
<1.5倍量程 |
|
防護等級 |
防爆殼部分為IP67（黃色防爆殼部分為IP65）；探頭部分IP68 |
3.2 消防液位顯示報警系統接收終端
3.2.1 產品概述
消防液位顯示報警系統“接收終端”是一款數據接收設備，由液位顯示器（包括數碼管、電子光柱、設置按鍵、面板指示燈、報警指示燈、報警開關、電源開關）、中控主機、噴塑電控箱組成。自帶4G通訊接口可主動獲取云服務平臺的水位數據就地顯示告警，常用于中控室遠程就地監測預警使用；可選擇擴展RS485、4-20mA、0-5V、0-10V等多種上行通訊接口。消防液位顯示報警系統中消防控制中心值班室的工作人員可在消防控制中心內安裝“消控室液位顯示器”，既可從云平臺查看數據，也可通過云平臺PC端、手機APP、微信公眾號、小程序遠程查看，實現多地同時顯示、數據隨時查看的目的。
在本系統中，“接收終端”實時接收來自測量終端（液位顯示器、無線液位變送器）傳送的相關數據，根據接收到的現場信息進行分析，自動做出相應處理，并通過各種告警方式及時通知管理人員，盡可能地做到“早發現、早預防、早處理”，保障消防過程中供水系統的安全運行。
3.2.2 功能特點
■ 系統可采用“1臺測量終端+N臺接收終端”方式靈活布點，“消防控制中心、值班室、總控室”等多場合均可同時布置接收終端，在場工作人員均可直觀查看液位顯示,接收報警信號；
■ 每一路液位傳感器測量數據對應一路液位顯示器顯示，消防液位顯示報警系統“接收終端”根據現場液位測量終端實際數量，默認配備1-4路液位顯示器面板接入，實時顯示當前測量的液位數據。
■ 消防液位顯示報警系統“接收終端”，通過4G通信接口實時主動獲取云服務平臺的液位數據，無距離限制，并使用電子光柱模擬現場消防水池、消防水箱的水位高度，同時使用高亮度數碼管就地顯示當前配套消防水尺/水箱的測量數據；
■ 消防液位顯示報警系統“接收終端”，可提供RS485、4-20mA、0-5V、0-10V等多種數據通訊接口，實現對消防水池、消防水箱等場合液位高度的在線集中監測和自動化控制；
■ 消防液位顯示報警系統“接收終端”，可提供一路繼電器輸出接口，當任意通道液位值超限，繼電器均可吸合，常用于擴展聲光報警器，做現場聲光報警使用；
■ 消防液位顯示報警系統“接收終端”，自帶蜂鳴告警裝置，水位異常時可進行蜂鳴告警，同時設備附帶消音開關便于現場維護；
■ 我司提供智能環境監控云平臺，可24小時在線監測查看液位數據，若有報警情況平臺數據會變紅并有報警聲音，同時可向多名責任人通過微信、短信、電話振鈴、郵件等遠程告警方式及時預警，還可記錄歷史數據和報警數據，擁有設備定位、視頻監控、賬號分級、大屏可視化等功能。
3.2.3 技術參數
|
設備 |
技術參數 |
控制室液位顯示器
型號：RS-FMDN-*-S*-2
 |
供電 |
220V AC 交流電 |
|
最大功耗 |
5W |
|
工作溫度 |
-40℃~+60℃，0%RH~95%RH（非結露） |
|

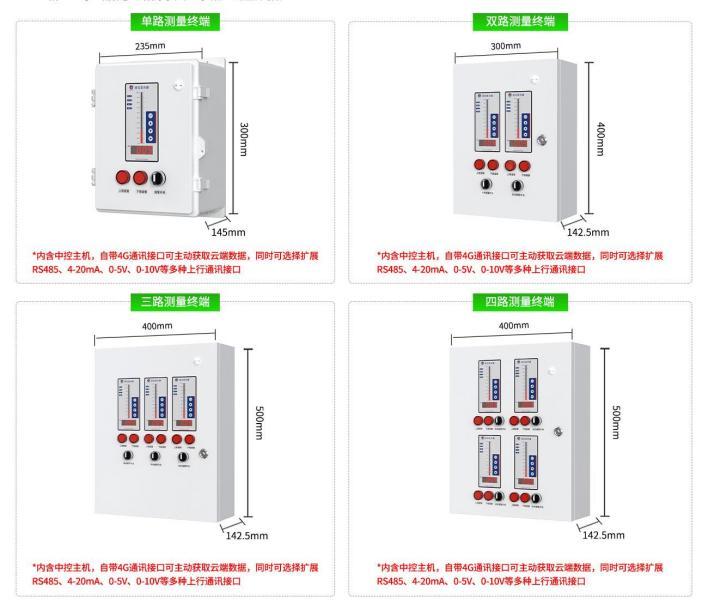

設備尺寸 |
單路ABS電控箱尺寸：
300mm*235mm*145mm
雙路噴塑電控箱尺寸：400mm*300mm*142.5mm
3-4路噴塑電控箱尺寸：500mm*400mm*142.5mm |
|
液位顯示器 |
默認配備1-4路液位顯示器面板接入，實時顯示當前測量的液位數據。 |
|
繼電器輸出 |
中控主機自帶1路繼電器輸出，繼電器容量：250VAC/30VDC 5A |
|
配置方式 |
支持按鍵或藍牙配置參數 |
第四章 綜合環境監控云平臺介紹
4.1 綜合環境監控云平臺功能描述
綜合環境監控云平臺以先進的信息采集系統、物聯網、云平臺、大數據以及互聯網等信息技術為基礎，各級用戶通過PC端WEB、APP客戶端、微信端等多種渠道訪問平臺數據，實現遠程系統管理功能。用戶可實時對項目上每個重要參數進行實時監測、管理，同時實現基于平臺的遠程手動控制。
4.2 綜合環境監控云平臺功能介紹
4.2.1 數據實時監控
消防液位顯示報警系統中的數據均可由綜合環境監控云平臺處理。在軟件頁面中，可從樹狀圖中清晰地找出對應每個消防水池、消防水箱的液位情況。數據可以通過圖形化界面、列表和曲線的方式反映，圖形化界面的優勢在于讓用戶直觀看到數據和傳感器相對位置，列表則更利于用戶對數據進行對比。

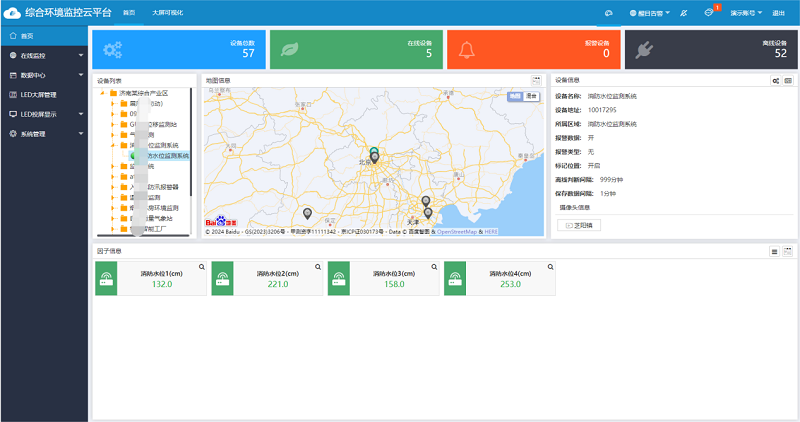

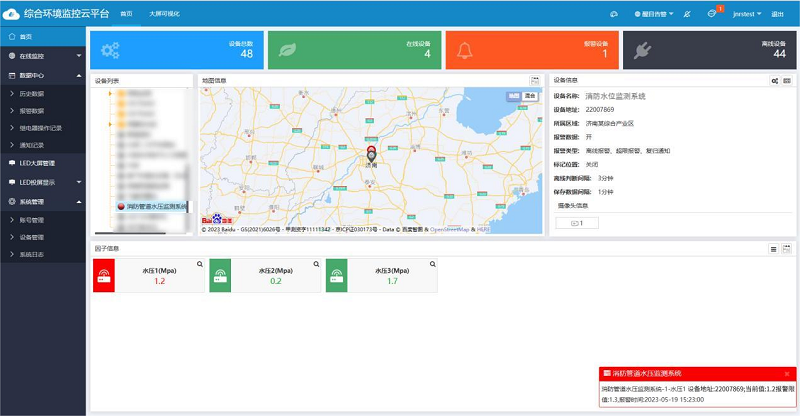

【首頁數據展示】
4.2.2 超限報警
平臺支持短信、振鈴、微信、郵件、報警彈窗、音頻報警、離線告警等多種報警方式，報警內容可自定義。
支持所有監測因子報警上限、下限，預警上限、下限設置，支持因子數據異常字體變色，因子告警數據顏色用戶可自定義。
數據異常可根據報警持續時間，向不同管理人員越級發送告警信息。針對短信、振鈴、微信、郵件告警方式有專門的告警聯系人管理列表，便于當報警聯系人變動時快速查詢、添加、刪除。
4.2.3歷史數據查詢、導出
可查詢一個或多個監測點的歷史數據、報警數據，根據需要選擇相應的監測點、時間范圍和數據類型進行查詢。

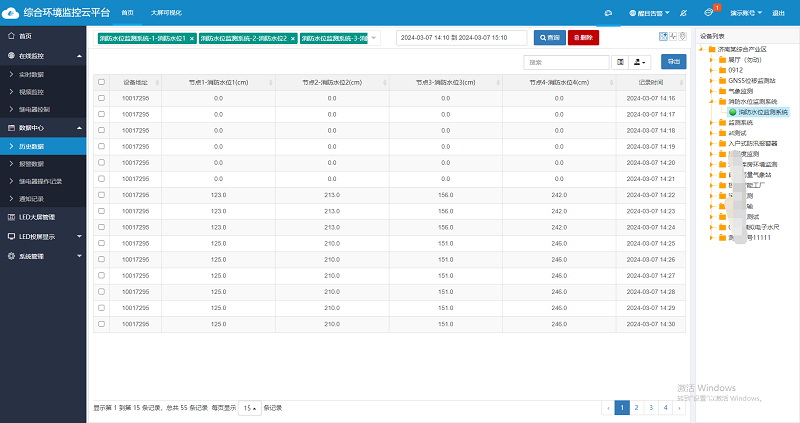

【歷史數據列表查詢】

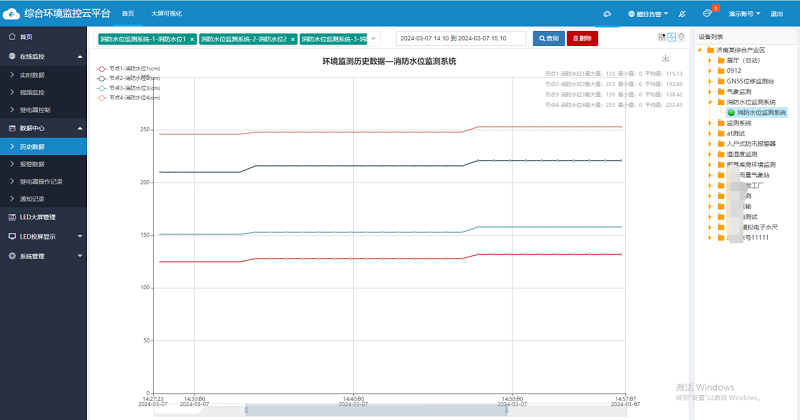

【歷史數據曲線查詢】
支持PDF、Excel等多種數據格式導出，導出內容標題、使用單位名稱用戶可自定義，同時可導出數據查詢的時間段、查詢數據賬號、保存數據間隔、離線判斷間隔等重要信息。

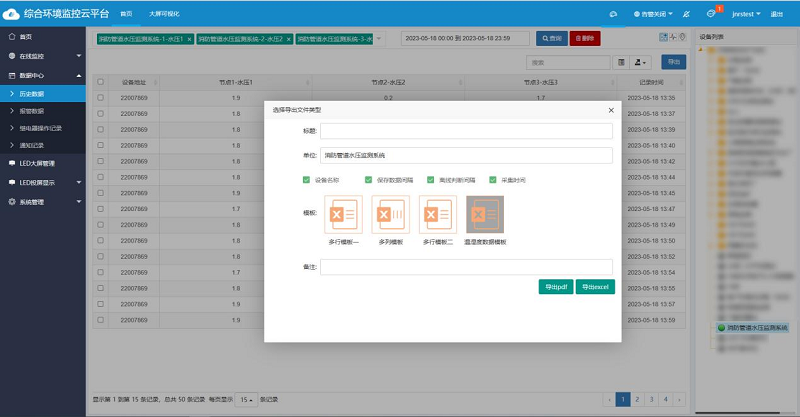

【歷史數據導出】

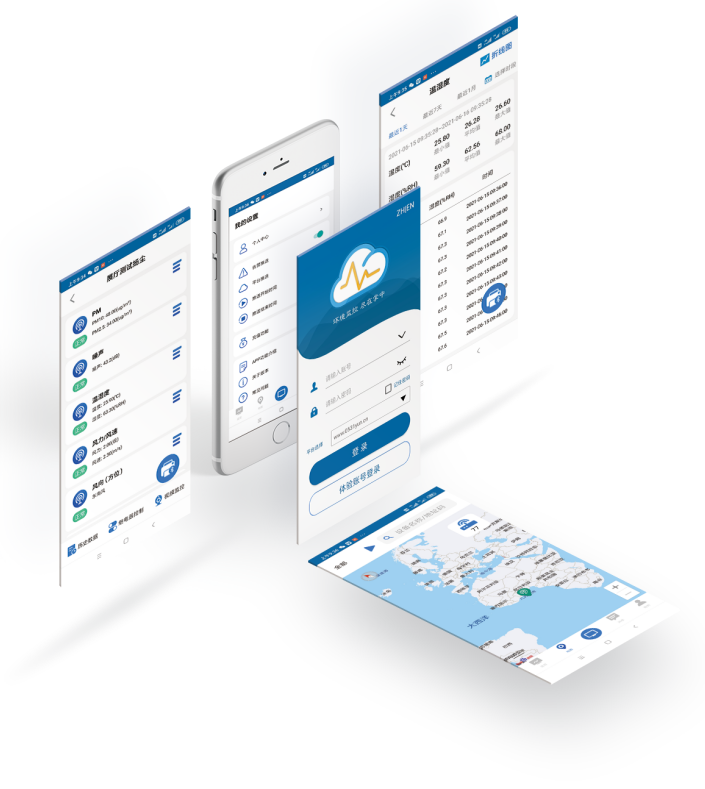

4.2.4 移動端APP
為方便客戶使用，我司推出云平臺移動端APP“云控通”，方便用戶24小時實時監測?？梢酝ㄟ^賬號密碼登錄云平臺，一鍵控制上萬個設備。支持視頻查看，設備故障/異常報警，支持離線告警功能，支持實時數據查看，歷史數據曲線查看，還可連接藍牙打印機進行數據打印，功能強大。
4.2.5 系統管理

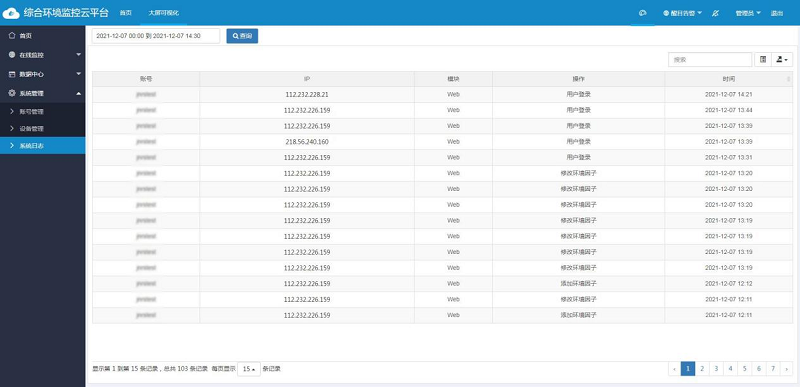

平臺具有完善的權限分級和管轄分區等等功能，無限級權限設定，根據要求自由組合權限。用戶操作具有完善的日志記錄，方便查看操作記錄。
4.2.6 權限管理
針對項目實際需求增設子賬號，并分配不同管理權限，做到項目管理分工明確，用戶可定義不同的用戶角色，并賦予角色的不同權限管理。

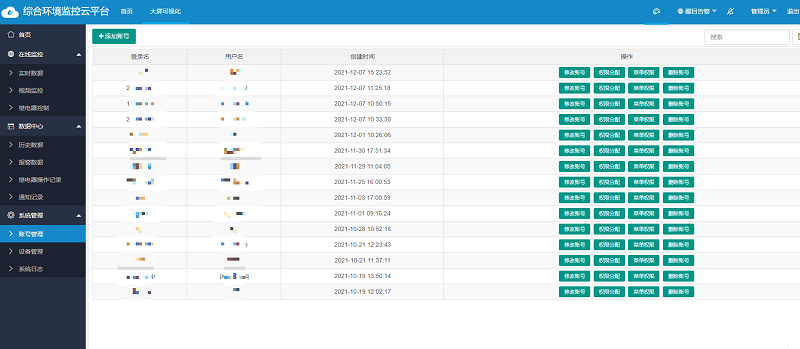

【賬號管理】

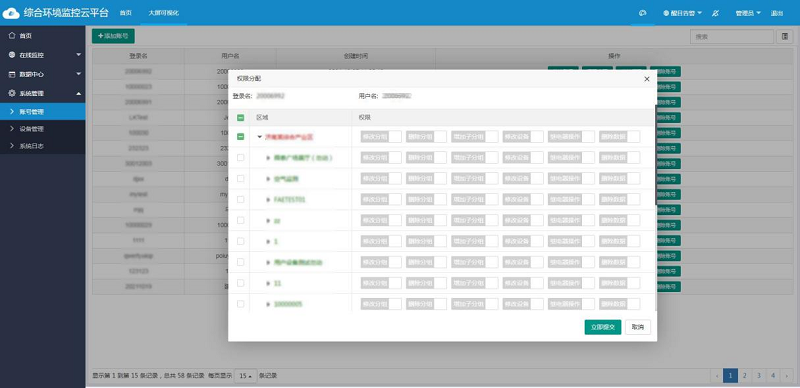

【管理員權限設置】
【管理員菜單權限】
4.2.7 設備管理
可對設備進行節點、報警、儲存進行設置。
|
名稱 |
解釋 |
|
設備名稱 |
填寫設備名稱，默認名稱為設備地址 |
|
設備地址 |
顯示設備地址，不可更改 |
|
設備經緯度 |
寫入設備經緯度，可在地圖中查看設備顯示位置。（注意：如果以設備自帶經緯度信息為準，此處可不填寫） |
|
告警記錄 |
開啟告警記錄，當設備報警時，數據庫中會記錄告警信息，關閉告警記錄，則無法查詢告警記錄。 |
|
離線短信 |
開啟離線短信，當設備離線時會發送告警短信至綁定手機號 |
|
離線郵件 |
開啟離線郵件，當設備離線時會發送告警郵件至綁定郵箱。 |
|
離線判斷間隔 |
設置設備離線時間，當設備在設置時間內重新上線，平臺默認此設備未離線。 |
|
短信告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警短信，時間最低設置5min。 |
|
郵件告警間隔 |
當設備在平臺告警后，告警信息按照設置時間間隔發送告警郵件。 |
|
保存數據間隔 |
設置時間間隔保存設備數據。 |
|
短信發送次數 |
防止設備超限時間過長，一直發送告警短信，可設置最多發送短信次數。 |
|
節點列表 |
設備節點設置，詳情見節點信息設置。 |
4.2.8 流量卡預警功能
實時獲取現場4G型物聯網設備的卡號，自動分析卡號剩余流量，自動分析，到期時間預警提醒，讓項目管理人員及時充值，防止流量卡到期運營商銷號造成項目停滯。
4.2.9大屏可視化
可滾動顯示消防水池、水箱液位的監測數據，數據清晰、直觀，便于管理員進行系統查看。

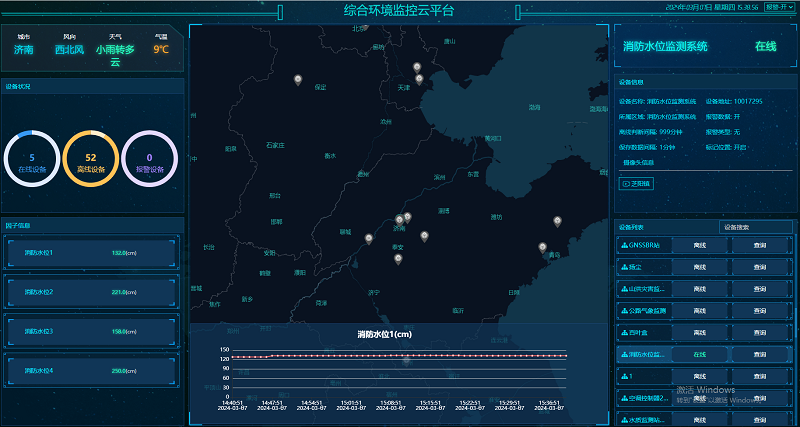

【大屏可視化】
4.2.10 二次開發
提供基于本平臺的API接口，便于第三方平臺實時調取數據。
4.2.11 千人千面
針對小規模應用的用戶，云平臺提供可配置的“千人千面”界面與私有域名解析的服務，客戶只需要投入幾十元購買一個域名，備案成功后就能擁有自己的私有登錄鏈接，且登錄界面平臺名稱可根據用戶要求更改。
